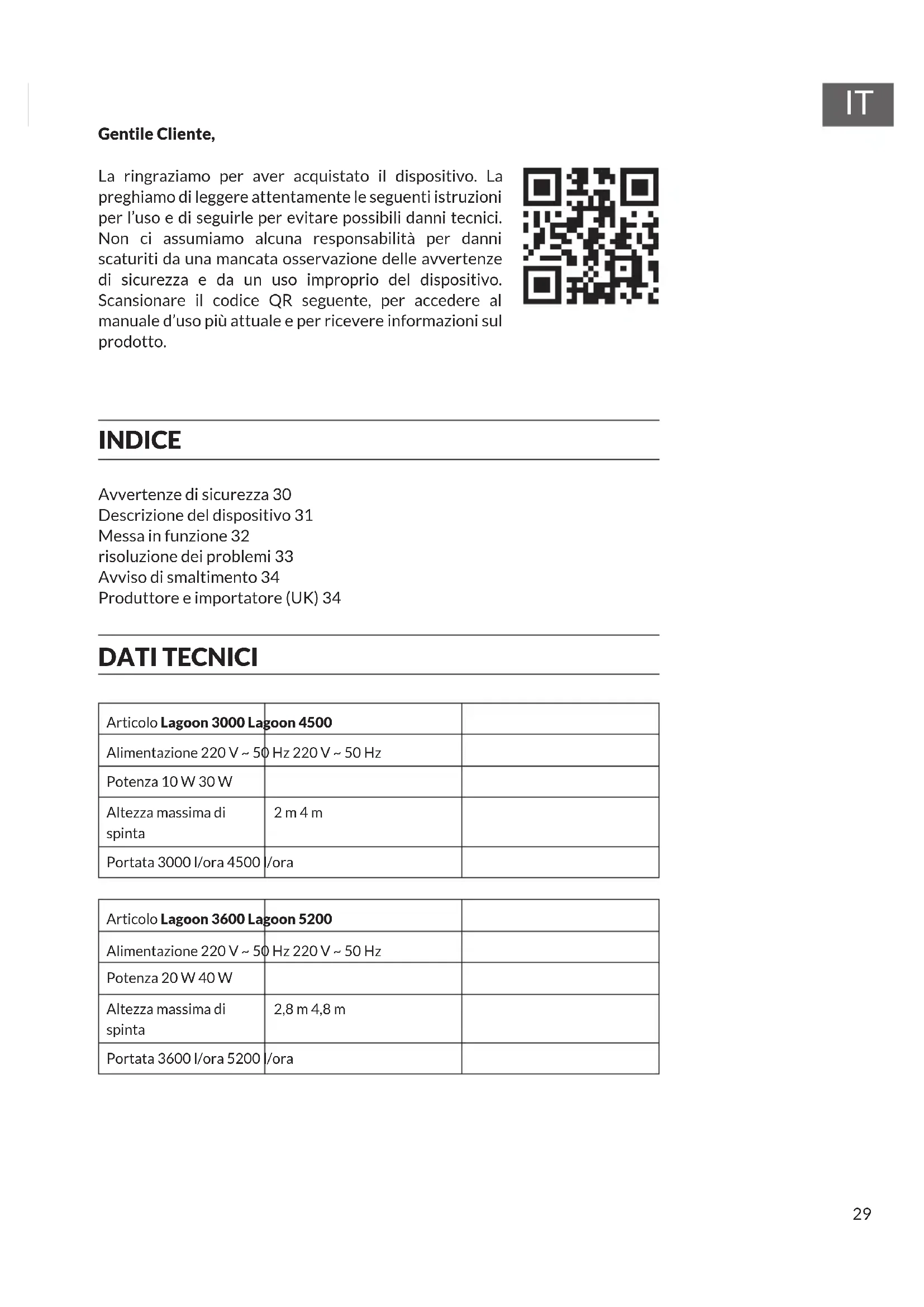

MANUALE UTENTE Lagoon 4500 Waldbeck

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 30

Descrizione del dispositivo 31

Messa in funzione 32

risoluzione dei problemi 33

Avviso di smaltimento 34

Produttore e importatore (UK) 34

DATI TECHNICI

Articolo Lagoon 3000 Lagoon 4500
Alimentazione 220 V ~ 50 Hz 220 V ~ 50 Hz
Potenza 10 W 30 W
Altezza massima di spinta	2 m 4 m
Portata 3000 I/ora 4500 /ora

Articolo Lagoon 3600 Lagoon 5200
Alimentazione 220 V ~ 50 Hz 220 V ~ 50 Hz
Potenza 20 W 40 W
Altezza massima di spinta	2,8 m 4,8 m
Portata 3600 I/ora 5200 /ora

AVVERTENZE DISICUREZZA

• Non rimuovere nessuna copertura per ridurre il rischio di folgorazioni. Il disposativo contiene componenti che non sono accessibili all'utente.
• La targhetto del dispositivo si trovava sul lato posteriore.
• Non pogiare contentitori pieni di liquidi, come vasi o brocche, sopra al disposativo.
• Non lasciar cadere oggetti metallici sopra al dispositivo.
  Non pogiare oggetti pesanti sopra al dispositivo.
• Utilizzare solo accessori e componenti strutturali ammessi dal produttore.
• Staccare la spina in caso di temporali, tempeste e se non siutilizza il dispositivo per tempi prolongati. In quello modo si evitano eventuali danni.
• Le riparazioni devono essere realizzate solo da tecnici quali fiati.
• Una riparazione è necessaria se il disposativo è stato in quale modo danneggiato,cisione se vi sono caduti sopra oggetti,se non funziona correttamente o se è stato fatto cadere. Non cercare di riparare il disposativo autonomamente.L'apertura della copertura comporta il rischio di folgorazione e altre lesions.
• Non tirare il cavo, non piegarlo e non pogiarci sopra oggetti pesanti.
  Non toccare la spina con le mani bagnate.
• Non pogiare sul dispositivo fonti di fi amme libere, come ad es. candele accese.
  Non lasciare che la pompa funzioni a vuoto.
• Non collegare mai il disposativo con corrente alternata. Il disposativo è adatto solo all'utilizzo con corrente continua.
• Utilizzare la pompa solo in laghetti d'acqua dolce con temperature fi no massimo 50^ .
• La pompa è adatta per l'utilizzo con fi Itri per laghetti, ascate, fontane con zampilli, fi Itri per acquari.

AVVERTENZA

Pericolo di leSION! Non aprire mai l'alloggiamo del motore, altrimenti si corre il rischio di morte.

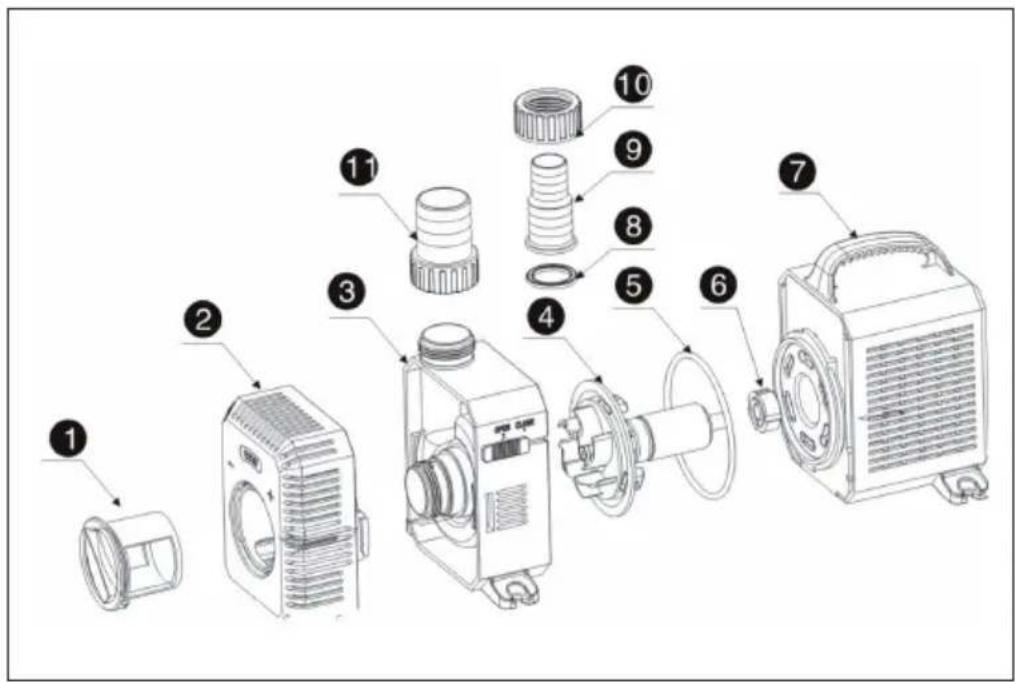

DESCRIZIONE DEL DISPOSITIVO

IT

1 Ugello di regolazione 7 Blocco motore
2 Cestello del filtrò 8 Rondella
3 Alloggiamento pompa 9 Collegamento 3/4>1"
4 Gruppo strutturale motore 10 Manicotto di collegamento
5 O-Ring 11 Collegamento 1 1/4"
6 Cuscinetto

MESSA IN FUNZIONE

• Per prima casa, fissare alla pompa un cavo di traino (cavo di nylon o similari) per poterla tirare fuori dall'acqua, se necessario.
• Collegare i relativi tubi di acquario/laghetto/ fontana, ecc. alla pompa. Assicurarsi che non ci siano bolle d'aria nelsystema di tubi.
• Installare la pompa ad almeno 20cm e al massimo a 2,8 m (Lagoon 3600) o a 4,8 m (Lagoon 5200) sotto alla superficie dell'acqua.
  Non posizionare la pompa nelle sporco/residui sul fondo dell'acqua, ma in posizione più elevata.
• Quando si posizione il cavo di alimentazione, proteggerlo da danni dovuti al piegamento e/o da bordi taglienti.
• Collegare la pompa alla presa elettrica.

Avvertenza: non utilizzato mai la pompa perché il cestello del filtrro (1). Il filtrro protegge la pompa da impurità e otturazioni dovute ai residui sul fondo, alla polvere e allo sporco. Non utilizzato la pompa a secco.

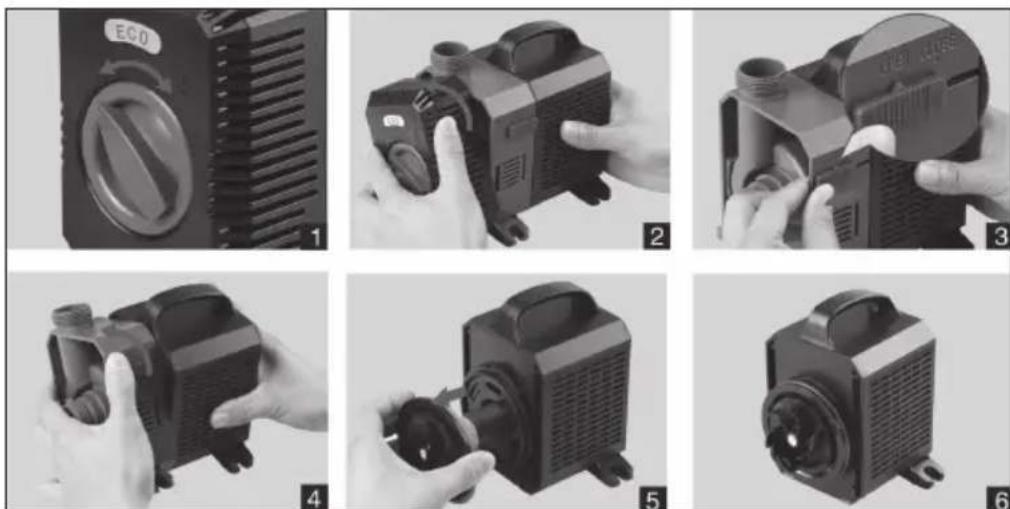

1. Impostare la velocità del flusso con la manopola blu.
2. Ruotare il cestello del filtro come individato in immagine per toglierlo.
3. Far scorrere il cursore blu verso sinistra per aprire il motore.
4. Ruotare il motore in senso antiorario.
5. Pulire/sostituire l'elica.
6. Assicurarsi che I'O-Ring sia posizionato come indicate in imagine.

Avvertenza: togliere la pompa dall'acqua durante l'inverno e conservarla in un luogo privo di gelo, possibilmente in un contentatore pieno d'acqua, in modo da evitare che l'O-Ring si secchi. Pulire accuratamente la pompa e, dopo averla rimontata, controllare se presenta danni.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa	Solutzioni
La pompa non funziona. Non	c'è corrente. Attaccare la spina.
	Surriscaldamento. Far raffreddare il dispositivo.
	Rotore bloccato. Eliminare il blocco.
	Non c'è acqua. Aggiungere acqua.
La pompa emette rumori disturbanti/forti.	Alloggiamento del filtrlo bloccato o fusto danneggiato.	Eliminare il blocco.
	Fusto in ceramicia o attacco presentano grandi segni di usura.	Sostituire fusto o attacco.
Spinta dell'accua insufficiente.	Valvola chiusa o otturata. Apreire/pulire la valvola.
	Cestello del filtrro otturato/bloccato.	Pulire il cestello del filtrro.
	Girante danneggiato. Sostituire il girante.
	Tensione troppo Bassa. Collegare a una tensione adeguata.

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che quosti prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di quosti prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
