Flow SPV900i - Pompe Eurom - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de pompe	Pompe submersible
Débit maximal	900 L/h
Hauteur de refoulement maximale	8 m
Puissance	250 W
Alimentation	230 V - 50 Hz
Matériau du corps	Plastique
Utilisation recommandée	Évacuation des eaux claires, drainage de caves
Poids	3,5 kg
Dimensions	30 x 20 x 20 cm
Système de sécurité	Protection contre la marche à sec
Entretien	Nettoyage régulier du filtre
Garantie	2 ans

FOIRE AUX QUESTIONS - Flow SPV900i Eurom

Comment installer la pompe Eurom Flow SPV900i ?

Pour installer la pompe, commencez par placer la pompe sur une surface stable et plane. Assurez-vous que les tuyaux d'entrée et de sortie sont correctement connectés. Suivez le manuel d'utilisation pour les étapes spécifiques d'installation.

Quelle est la capacité maximale de la pompe Eurom Flow SPV900i ?

La pompe Eurom Flow SPV900i a une capacité maximale de 900 litres par heure.

Comment entretenir la pompe Eurom Flow SPV900i ?

Pour entretenir la pompe, nettoyez régulièrement le filtre et vérifiez les tuyaux pour détecter d'éventuelles obstructions. Il est également recommandé de vérifier le niveau d'huile et de lubrifier les pièces mobiles si nécessaire.

Que faire si la pompe ne démarre pas ?

Si la pompe ne démarre pas, vérifiez d'abord si elle est correctement alimentée en électricité. Assurez-vous également que tous les interrupteurs sont en position 'on' et que les connexions sont sécurisées. Si le problème persiste, consultez le service technique.

La pompe fait un bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème mécanique. Vérifiez si des objets étrangers bloquent les pales de la pompe. Si le bruit persiste, arrêtez la pompe et contactez un professionnel pour un diagnostic.

Quelle est la température maximale d'utilisation de la pompe Eurom Flow SPV900i ?

La température maximale d'utilisation de la pompe Eurom Flow SPV900i est de 35 °C.

Est-ce que la pompe est adaptée pour des liquides corrosifs ?

Non, la pompe Eurom Flow SPV900i n'est pas conçue pour manipuler des liquides corrosifs. Utilisez-la uniquement avec des liquides compatibles, comme l'eau claire.

Comment résoudre un problème de fuite sur ma pompe ?

Pour résoudre une fuite, vérifiez d'abord les joints et les raccords pour vous assurer qu'ils sont bien serrés. Remplacez tout joint usé ou endommagé. Si la fuite continue, il est conseillé de contacter un technicien.

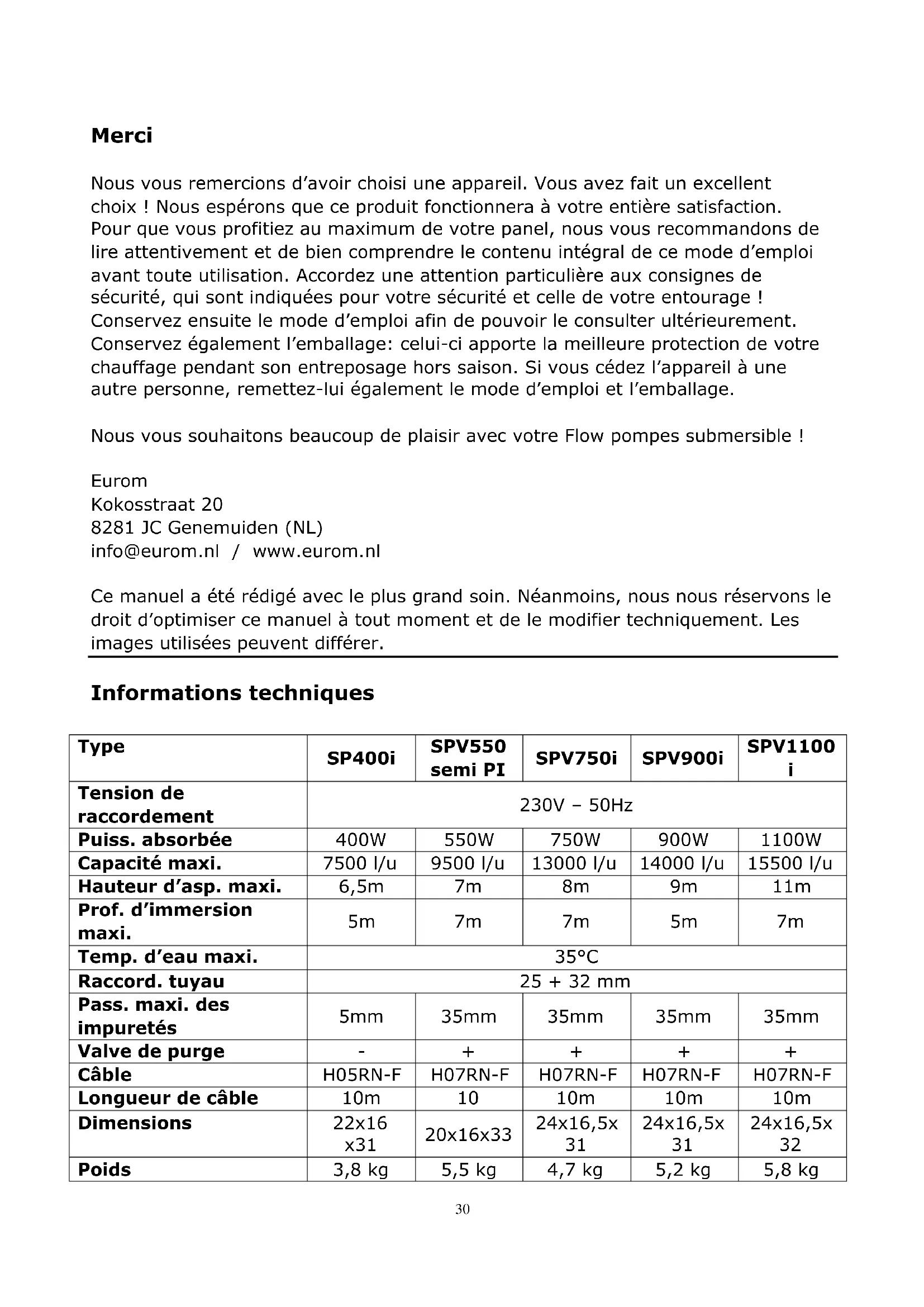

MODE D'EMPLOI Flow SPV900i Eurom

Nous vous remercions d'avoir choisi une apparéil. Vous avez fait un excellentchioix! Nous espérons que ce produit fonctionnera à votre entière satisfaction. Pour que vous profitiez au maximum de votre panel, nous vous recommandons delire attentivement et de bien comprendre le contenu intégral de ce mode d'emploi avant toute utilisation. Accordez une attention particulière aux consignes de sécurité, qui sont indiquées pour votre sécurité et celle de votre entourage! Conservez ensuite le mode d'emploi afin de pouvoir le consulter ultérieurement. Conservez également l'emballage: celui-ci apporte la(Meilleure) protection de votrechauffage pendant son entrepose hors saison. Si vous cédez l' apparéil à uneautre personne, remettez-lui également le mode d'emploi et l'emballage.

Nous vous souhaitons beaucoup de plaisir avec votre Flow pompes submersible !

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail] / www.eurom.nl

Ce manuel a eté rédigé avec le plus grand soin. Néanmoins, nous nous réservons le droit d'optimiser ce manuel à tout moment et de le modifier techniquement. Les images utilisées peuvent différer.

Informations techniques

Type	SP400i	SPV550 semi PI	SPV750i	SPV900i	SPV1100 i
Tension de raccordement	230V - 50Hz
Puis. absorbée	400W	550W	750W	900W	1100W
Capacité maxi.	7500 l/u	9500 l/u	13000 l/u	14000 l/u	15500 l/u
Hauteur d'asp. maxi.	6,5m	7m	8m	9m	11m
Prof. d'immersion maxi.	5m	7m	7m	5m	7m
Temp. d'eau maxi.	35°C
Raccord. tuyau	25 + 32 mm
Pass. maxi. des impuretés	5mm	35mm	35mm	35mm	35mm
Valve de purge	-	+	+	+	+
Câble	H05RN-F	H07RN-F	H07RN-F	H07RN-F	H07RN-F
Longueur de câble	10m	10	10m	10m	10m
Dimensions	22x16 x31	20x16x33	24x16,5x31	24x16,5x31	24x16,5x32
Poids	3,8 kg	5,5 kg	4,7 kg	5,2 kg	5,8 kg

Consignes de sécurité

• Avant utilisation, contrôlez votre nouvelle pompé (y compris le cordon et la fiche) quant à la présence de dommages visibles. Ne mettez pas en service une pompé endommagée, mais apportez-la à votre fournisseur en vue d'un remplacement.
• Pour des raisons de sécurité, la pompe immergee doit toujours etre raccordee a une prise a la terre, laquelle doit etre installee selon les reglements nationaux, et faire partie d'une installation electrique protégée par fusible d'au maximum 16 Amp et equipee d'un disjoncteur de fuite de terre (courant nominale ≤ 30mA ).
• Vérifiez la pompe, le cable électrique, la fiche et la prise avant chaque utilisation. Si vous constatiez des dommages, n'utilisez pas la pompe, mais faites-la réparer par un électricien renommé.
  Assurez-vous que les raccords électriques sont, et restent, au sec à tout moment. Ne les touchez pas avec les mains mouillées
• Avant utilise, vérifie si la prise électrique sur laquelle vous souhaitez raccorder la pompe convient à celle-ci (voir la plaque signalétique).
• Protégez le cable électrique et la fiche contre la chaleur, l'huile et les objets tranchants.
• Avant l'utilisation, nettoyez le tuyau d'évacuation.
• Avant l'utilisation, vérifie si la hauteur d'aspiration ne dépasse pas la capacité de votre pompe.
• N'utilisez pas le cable électrique pour suspendre, descendre ou déplacer la pompe. Pour cela, fixez évientuèlement une corde à la poignée. Ne tirez pas sur la fiche pour débrancher le cable de la prise, mais saississez la fiche à la main!
• ÀpRES avoir pompé de l'eau contenant, par ex. du chlore, ou contenant des corps solides, vous devez rincer la pompe et les tuyaux à l'eau claire. N'oubliez pas que le sable et les substances abrasives et corrosives accélèrent l'usure et influent sur la capacité de la pompe.
• Evitez de faire fonctionner la pompe si, pour quelques raison que ce soit, elle ne peut evacuer l'eau : évacuation bouchée, hauteur de refoulement trop élevé, etc. Cela endommage la pompe !

• N'utilisez pas la pompe lorsque des personnes se trouvent dans l'objet à vider. Il est formellement interdit d'utiliser cette pompe dans une piscine.

• Le fonctionnement à vide accélère l'usure et cause une surchauffe de la pompe. Évitez donc à tout moment de faire fonctionner la pompe s'il n'y a plus d'eau.
  Arrêtez-la immédiatement des que cela arrive.

• Avant toute vérification ou nettoyage de la pompe, vous devez l'arrêté par débrancher de la prise électrique.
• Pour éviter tout risque de blessure, n'introduisez enaucun cas les doigts dans l'ouverture d'aspiration de la pompe si celle-ci est sous tension.
• Exercez une surveillance étroite lorsque cet apparéil est utilisé en présence d'enfants, de personnes incompetence ou d'animaux domestiques. Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissance, même si une surveillance est assurée ou que des instructions ont été données sur l'utilisation de l' apparéil par une personne responsable de leur sécurité
• Tenez l'appareil hors de portée d'enfants et ne les laissez jamais seuls avec l'appareil. Lorsque vous choisissez l'endroit où l'appareil sera placé, tenez compte du fait que cet endroit doit rester inaccessible à des enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Ne réparez jamais la pompe, le cable et/ou la fiche vous-même, mais confiez-la à un professionnel. L'importateur et le fabricant n'acceptent aucune responsabilité pour des réparations effectuees par une personne incompetence, ni en cas de modifications à la pompe. De telles interventions annulent également la garantie.

Pour quel usage est conçue la pompe?

Cette pompé immergee a ete conque pour un usage privedans et autour de la maison et du jardin.

Les pompes immergées sont utilisées principalement pour évacuer de l'eau, pour le transvasement de l'eau, pour vider des réservoirs d'eau, des caves, etc., le pompage d'eau dans des sources et puits, le vidage de bateaux et de yachts, ainsi que pour la circulation-temporaire d'eau.

Attention : ces pompes ne doivent pas etre utilisées dans une piscine !

Les pompes sont entièrement étanches et peuvent être immergees dans un liquide jusqu'à une profondeur maximum de 5 ou 7 metres (voir les informations techniques).

La pompe immergee convient aux liquides suivants:

Type Spi: eau claire et eau savonneuse.

Type SPV et SPVi: eaux claires et légarement sales et eau savonneuse.

Il est interdit de pomper des liquides corrosifs, légarement inflammables ou explosifs ( comme l'essence, le diesel, le petrole, les solvants, etc.), des graisses, huiles, des eaux salées ou usées provenant des toilettes etc. ! N'oubliez pas que le sable et les substances abrasives et corrosives accélèrent l'usure et influent sur la capacité de la pompe.

La température du liquide à pomper ne doit pas dépasser 35^

Cette pompé ne convient pas à un usage permanent, comme la circulation permanente d'eau. Ce type d'utilisation réduira considérablement la durée de vie de la pompe.

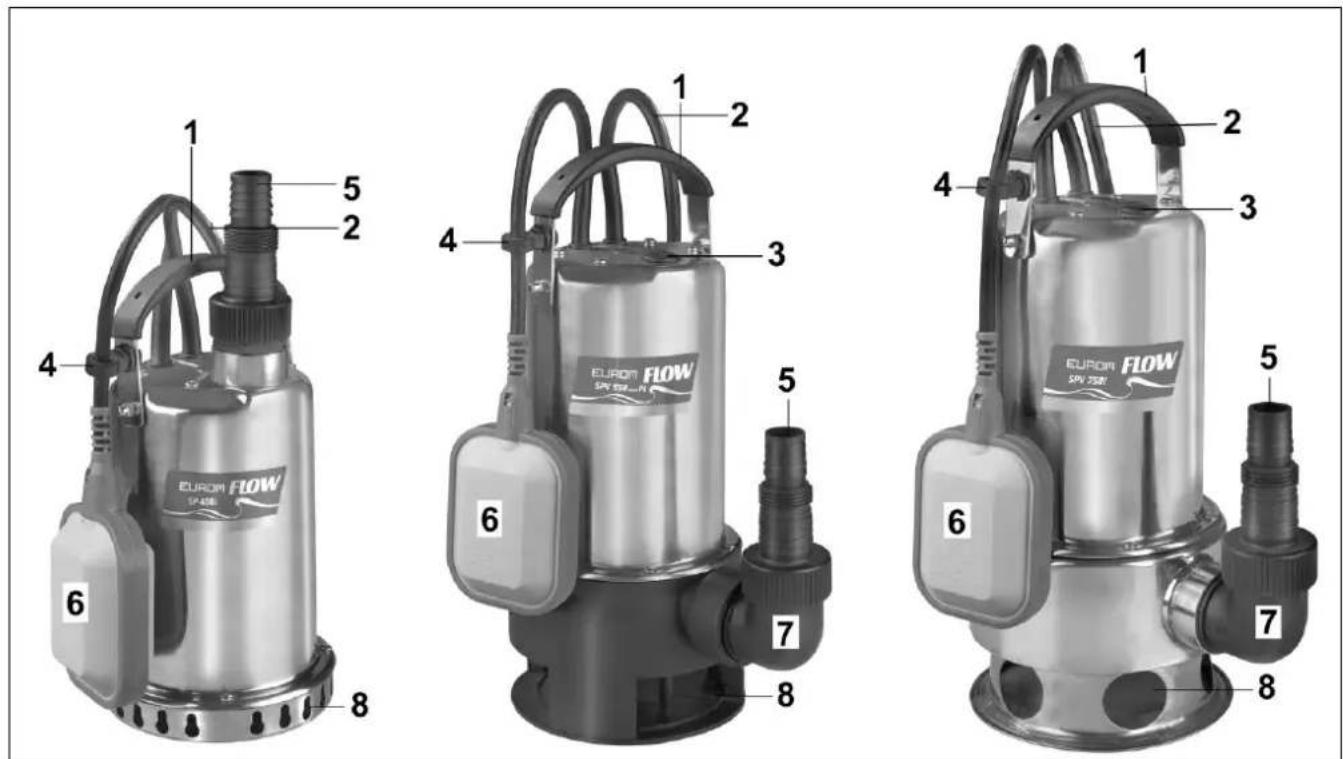

Description

(le modele peut varier légèrement)

1. Poignée
2. Câble électrique avec fiche
3. Valve de purgege
4. Vince-câble du flotteur
5. Raccord du tuyau
6. Commutateur à flotteur
7. Raccord coude
8. Orifice d'aspiration

Avant d'utiliser la pompe

Enlevez la totalité de l'emballage et tenez-le hors de portée des enfants. ÀpRES avoir enlevé l'emballage, contrôle si l'appareil ne présente pas de dommages ou de signes pouvant indiquer tout vice/défaut/panne. En cas de doute, n'utilise pas l'appareil, mais adressez-vous à votre fournisseur en vue d'un contrôle/remplacement.

Raccord de tuyau

Vissez le raccord coudé fourni sur la pompe, ouverture vers le haut, comme sur la photo ci-dessus. Vissez le raccord de tuyau sur le raccord coudé.

Le raccord de tuyau a un rétrécissement de 32 à 25 mm; si vous utilisez

uniquement un tuyau de 32~mm , vous pouvez supprimer la partie plus petite avec une petite scie. Fixez enfin le tuyau sur la partie appropriée du raccord, en utilisant un collier de serrage.

Les mêleurs résultats de pompage sont obtenus en utilisant un tuyau de 32 mm.

Fixation du commutateur à flotteur

La pompe est équipée d'un commutateur à flotteur régable. En raccourcissant ou en rallongeant le cable du commutateur à flotteur au niveau du pince-câble sur la poignée, vous reglez les moments de mise en marche et d'arrêt de la pompe.

Avant de mettre la pompe en service, vous doivent vérifier les points suivants :

• Le commutateur à flotteur doit être régle de manière à ce que la pompe puisse atteindre facilement et sans forcer les points de mise en marche et d'arrêt. Pour vérifier ce point, posez la pompe dans un fût rempli d'eau. Soulevez délicatement le commutateur à flotteur, puis faites-le descendre. Vous pouvez sentir à quel moment il se met en marche et s'arrête, et vous pouvez si nécessaire raccourcir ou rallonger le tuyau du flotteur au niveau du pince-câble.
• Ne raccourcissez pas trop la distance entre le flotteur et le pince-câble sur la poignée. Le commutateur à flotteur a besoin d'un peu d'espace pour pouvoir fonctionner avec souplesse.
• Lors du réglage du commutateur à flotteur, assurez-vous que celui-ci ne touche pas le fond avant d'arrête la pompe. Évitez également que la pompe reste coincée quelque part. Si le commutateur à flotteur ne peut transmettre le signal « ARRÊT», la pompe continues à fonctionner et finira à vide et brûlera.

Mise en place et déplacement

• La pompe doit être posée de manière stable, surtout en fonctionnement automatique.
• Assurez-vous de la liberté de mouvement du commutateur à flotteur, surtout en fonctionnement automatique; un arbre possible doit être au moins 40x40x50 cm!

• Assurez-vous que les orifices d'aspiration ne sont pas obstrués (meme partiellement). si vous doivent poser la pompé sur un fond instable (par ex. sablonneux), posez-la sur un carreau, par exemple.

• N'utilisez pas le cable électrique ou le cable du commutateur à flotteur pour soulever la pompe ou pour la suspendre. Si vous souhaitez descendre la pompe dans une source ou un puits par exemple, utilisez une corde que vous attachez sur la poignée.

• SPV550 semi PI - SPV750i - SPV900i - SPV1100i: Notre pompé est équipée d'une purge automatique, qui laisse échéper l'air contenu dans la pompé lors de son immersion. Les bulles d'air qui apparaissent sont normales et ne signalement enaucun cas un défaut ou une panne.

Fonctionnement

Avant l'utilisation, vérifie les valeurs de la prise électrique sur laquelle vous souhaitez raccorder la pompe. Elles doivent correspondre à celles de la plaque signalétique sur la pompe (230 V-50 Hz) et également si la prise comporte une mise à la terre (maxi. 30 mAmp) et équipée d'un disjoncteur de fuite de terre (courant nominale ≤30 mA). Assurez-vous que personne ne se trouve dans le local à vider (cave/bateau/plan d'eau, etc.).

Fonctionnement automatique

Dès que vous branchez la fiche dans la prise électrique, la pompe se met en marche automatiquement lorsque l'eau arrive au-dessus du niveau minimum régle, et s'arrête dés que le niveau minimum régle est atteint.

De cette manière, la pompe peut rester en place en permanence et elle gardera le niveau d'eau dans une cave ou un bateau à celui souhaité. N'oubliez pas que cette pompe n'a pas été conçue pour fonctionner en continu, elle doit s'arrêté réquillagement.

Malgré le fait que la pompe peut fonctionner en continu, il convient de vérifier régulièrement qu'il n'y a pas de problèmes lors de son fonctionnement, qu'elle ne s'est pas endommagée, etc. (voir également : protection contre la surcharge). En cas de fonctionnement automatique, la pompe s'arrête quand votre cave/bateau/plan d'eau etc. contient encore pas mal d'eau, car le commutateur à flotteur automatique a besoin d'espace pour commuter. Si vous souhaitez pomper l'eau qui reste, nous vous conseillons de passer en fonctionnement manuel. En posant la pompe au point le plus bas (ou dans un creux) vous pomperez le maximum de l'eau restante. Faites cependant attention au fonctionnement à vide !

Fonctionnement manuel

Dans le cas du fonctionnement manuel, votre pompe se mettra en marche lorsque vous branchez la fiche dans une prise et que vous mettez le commutateur à flotteur manuellement en position « fonctionnement ». Pour ce faire, vous doivent tener le commutateur à flotteur droit (câble en dessous). Si vous tenez (ou fixez) le commutateur à flotteur de cette manière, la pompe continues à fonctionner. Interrompez cependant le fonctionnement immédiatement lorsqu'elle ne pompe plus de liquide : le liquide pompé refroidit également le moteur. Sans ce refroidissement, le moteur peut surchauffer et s'abîmer ! En cas de fonctionnement

manuel, gardez donc un œil sur la pompe, le fonctionnement à vide favorise également une usure plus importante.

Si vous Pompe a fonctionné un instant à vide, elle ne se purge pas automatiquement. Débranchez-la (enlevez la fiche de la prise), et faites des mouvements avec la pompe afin de laisser échapper l'air. Vous pouze à nouveau utiliser la pompe normalement. Le fonctionnement manuel n'est conseillé que pour des interventions brèves où vous gardez un œil permanent sur elle.

Protection contre la surcharge

Votre pompé immergee est équipée d'une protection contre la surcharge. Cette protection arrête automatiquement la pompé lorsque le moteur devient trop chaud. Une fois suffisamment refroidie, la pompé se remettra automatiquement en marche.

Cependant, une surcharge a toujours une cause: le blocage de l'hélice, l'usure d'un des roulements, etc. Si vous ne supprimez pas la cause, la surchauffe se manifestera à nouveau. De plus, si elle se repête trop souvent, elle peut causeer d'importants dégats à votre pompe. Essayez donc de déterminer d'ou vient le problème, et trouvez une solution. Si, pour cela, la pompe doit être ouverte, vous doivent vous adresser à votre fournisseur ou à un professionnel reconnu.

Si une pompe en fonctionnement automatique n'est pas suffisamment vérifiée, elle peut donc s'abimer malgré la surchauffe. La responsabilité de la surveillance repose à tout moment sur l'utilisateur!

Entretien

Avant toute vérification ou nettoyage de la pompe, vous devez l'arrêt et le débrancher de la prise électrique.

Votre pompe immergee ne nécessite pratiquement aucun entretien. Tout ce que vous avez à faire est :

• D'effectuer une inspection visuelle. La pompe est-elle abimée? Et le cable électrique, la fiche, ou le commutateur à flotteur et son cable? Si vous constatEZ des dommages, vous doivent vous adresser à votre fournisseur ou à un professionnel reconnu. N'essayez jamais d'effectuer vous-même des réparations, n'ouvre pas la pompe vous-même!
• Vérifiez régulièrement le fonctionnement du commutateur à flotteur, surtout si la pompe est installée en fonctionnement automatique (tous les trois mois).
• Éliminez régulierement les dépôts sur le flotteur à l'eau claire.
• Vérifiez régulièrement (avec vos doigts sur les orifices d'aspiration) l'accumulation de crasses (fibres, restes) autour de l'hélice. Si c'est le cas, éliminez-les. Si vous n'y parvenez pas, adressez-vous à votre fournisseur ou à un professionnel reconnu pour qu'il ouvre la pompe et élimine les crasses.
• Si vous utilisez la pompe régulierement à différents endroits, elle doit être rincee à l'eau claire après chaque utilisation.
• Maintenez le fond du puits (ou le carreau sur lequel pose la pompe) exempt de boue et de dépôts.

Assurez-vous que la pompe ne gèle pas. Purgez-la complètement à l'entrée en hiver, puis rangez-la dans un endroit hors gel.

Pannes - cause - remède

Panne	Cause	Remède
La pompe ne démarre pas	- Pas de courant - Le flotteur ne commute pas	- Vérifiez l'alimentation électrique - Mettez le flotteur à une position plus haute
La pompe fonctionnelle mais ne pompe pas d'eau	- Les orifices d'aspiration sont - Le tuyau d'évacuation est bouché, ou coudé - De l'air autour de l'hélice - L'hélice est bloquée - Le niveau d'eau est trop bas (fonctionnement manuel)	- Nettoyez les orifices - Redressez le tuyau ou éliminez l'obstruction - Éteignez la pompe et bougez-la un peu Attendez que l'air s'échappe et essayez à nouveau - Essayez de supprimer ce qui le bloque - Immergez la pompe plus profondement
La pompe ne s'accêté pas	- Le flotteur ne peut pas descendre	- Donneze de l'espace au flotteur
Insuffisance d'eau	- Les orifices d'aspiration sont bouchés (partiellement) - Capacité de pompage réduite à cause d'une eau sale et sablonneuse	- Nettoyez les orifices - Nettoyez la pompe et faites replacer les pièces usées
La pompe ne démarre pas ou s'accêté soudainement pendant son fonctionnement	- La protection thermique arrêté la pompe à cause d'une surchauffe - L'eau est trop chaude - Coupure de courant - Crasses ou cailloux dans l'arrivée d'eau	- (Voir : protection contre la surcharge) - Température maxi. de l'eau : 35 °C - Vérifiez les fusibles et une eventuelle fuite de terre - Éliminez la crasse et les cailloux
La pompe donne soudainement moins d'eau	- Les orifices d'aspiration sont bloqués - Tuyau est bloqué	- Nettoyez les orifices - Nettoyez

Garantie

Votre pompé immergee bénéficia d'une garantie normale sur les vices de fabrication et des pièces.

Les dommages et pannes suivants sont exclus de la garantie :

L'usure et les pannes des pieces mécaniques rotatives causées par un fonctionnement à vide ou par la présence de certaines substances et/ou corps dans l'eau.
- Le blocage de l'hélice par des objets étrangers.
- Les dommages dus au transport.
- Les dommages causés par une mauvaise utilisation.
- Les pannes sur lesquelles une tentative de réparation a été effectue par des personnes incompetenceutes, ou qui sont causées par de telles réparations.
- Les dommages par surchauffe.

L'ouverture de la pompe par des personnes incompetencex, ainsi que les modifications ou ajouts à la pompe, annulent la garantie et la responsabilité du fournisseur, de l'importateur et du fabricant.

Élimination

Au sein de l'UE, ce symbole indique que ce produit ne peut etre éliminé avec les déchets menagers habituels. D'anciens appareils contiennent des matériaux précieux recyclables, qui doivent etre reconditionnés pour ne pas nuire à l'environnement et à la santé humaine par une collecte incontrolée des déchets. Par conséquent, nous vous prions de déposer vos ancients appareils dans un point de collecte destiné à cet effet ou de vous adresser au fournisseur où vous avez acheté l'appareil. Ce dernier veillera à ce qu'un maximum de pieces de l'appareil soient réutilisées.

CE-declaration

Voir page 71.
