BEDIENUNGSANLEITUNG Flow SPV900i Eurom

Bedienungsanleitung (DE) (Seite 21)

Instructions de service (FR) (page 30)

Automatische Werking

Herzlichen Dank, dass Sie sich für eine Eurom Gerät entschieden haben. Sie haben damit eine gute Wahl getroffen! Wir hoffen, dass sie zu Ihrer vollen Zufriedenheit Funktioniert. Um ihren Gerät optimal zu nutzen, ist es wichtig, dass Sie theses Handbuch vor der Nutzung aufmerksam und komplettlesen und auch verstehen. Achten Sie darauf besonders auf die Sicherheitsvorschriften, die zu ihrem persönlichen Schutz und zum Schutz Ihrer Umgebung genannt werden. Außendem empfehlen wir Ihnen, dieser Handleitung aufzubewahren, um es bei Bedarf in Zukunft noch einmal konsultieren zu konnen. Bewahren Sie auch die Verpackung. Sie ist der Beste Schutz für ihren Gerät, wenn Sie das Gerät außerhalb der Saison lagern. Und sollen den Sie das Gerät irgendwann weitergeben legen Sie die Handleitung und die Verpackung bei.

Wir wünschen Ihnen viel Vergnugen mit ihrer Flow Tauchpumper!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail] / www.eurom.nl

These Gebrauchsanleitung wurde mit großmöglicher Sorgfalt zusammengestellt.

Dennoch behalten wir uns vor, diese Anleitung jederzeit zu optimieren und

technisch anzupassen. Die verwendeten Bilder konnen abweichen.

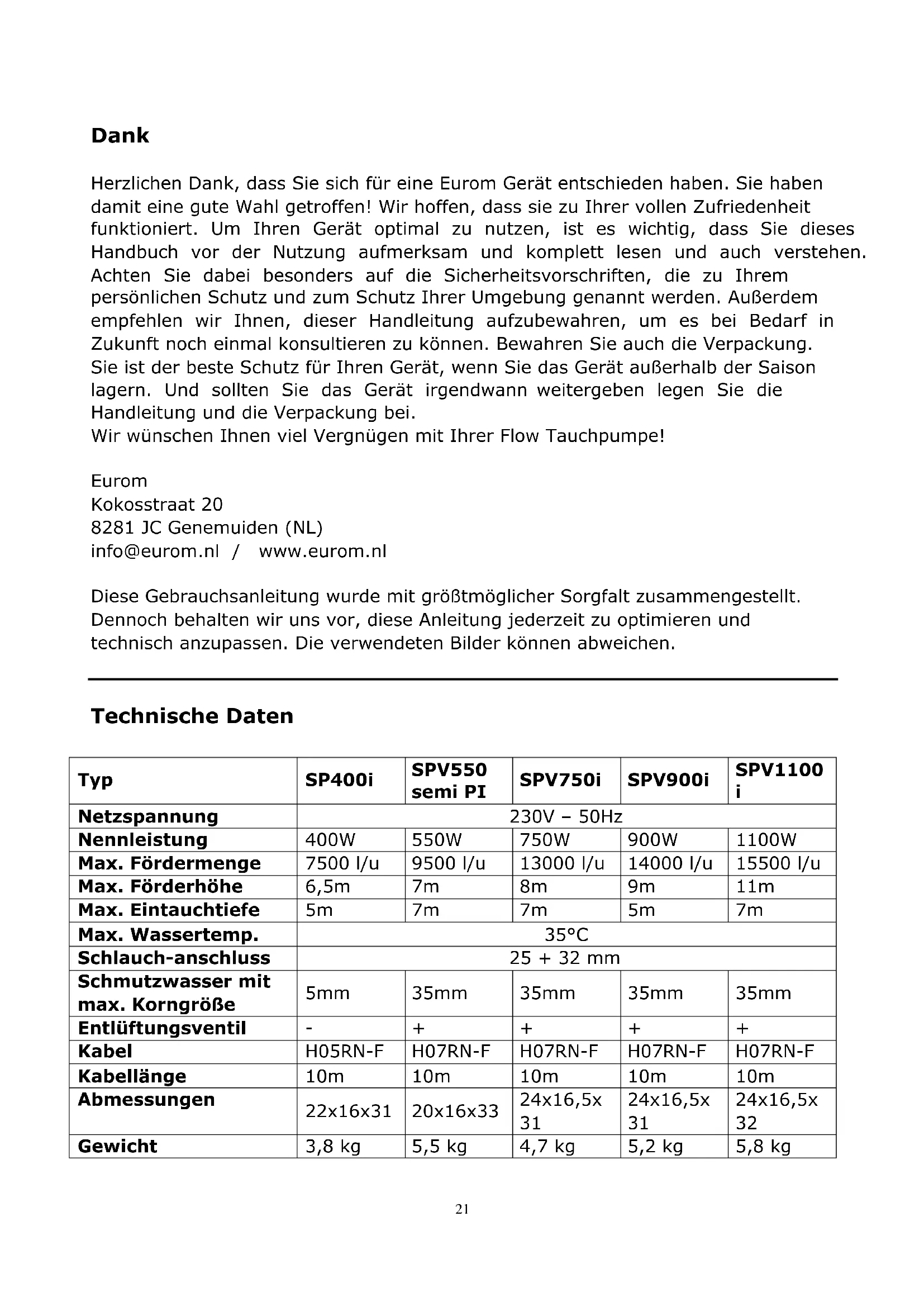

Technische Daten

Typ	SP400i	SPV550 semi PI	SPV750i	SPV900i	SPV1100 i
Netzspannung	230V - 50Hz
Nennleistung	400W	550W	750W	900W	1100W
Max. Fördermenge	7500 l/u	9500 l/u	13000 l/u	14000 l/u	15500 l/u
Max. Förderhöhe	6,5m	7m	8m	9m	11m
Max. Eintauchtiefe	5m	7m	7m	5m	7m
Max. Wassertemp.	35°C
Schlauch-anschluss	25 + 32 mm
Schmutzwasser mit max. Korngröbe	5mm	35mm	35mm	35mm	35mm
Entlüftungsventil	-	+	+	+	+
Kabel	H05RN-F	H07RN-F	H07RN-F	H07RN-F	H07RN-F
Kabellänge	10m	10m	10m	10m	10m
Abmessungen	22x16x31	20x16x33	24x16,5x31	24x16,5x31	24x16,5x32
Gewicht	3,8 kg	5,5 kg	4,7 kg	5,2 kg	5,8 kg

Sicherheitsvorschriften

• Kontrollieren Sie vor der Benutzung ihre neue Pumpe (inkl. Kabel und Stecker) auf sichbare Beschädigungen. Nehmen Sie eine beschädigte Pumpe nicht in Betrieb, sondern bitten Sie ihren Lieferanten um Austausch.
• Aus Sicherheitsgründen muss ihre Tauchpumpe immer an eine Steckdose mit Erdung angeschlossen werden, die gemäß der Vorschriften Ihres Landes installiert ist, und Teil eines Stromkreises von meistens 16 Ampere ist und in dem ein Fehlerstrom-Schutzschalter eingebaut ist (Nennstrom ≤30 mA).
• Überprüfen Sie vor jeder Inbetriebnahme ihre Pumpe, das Anschlusskabel, den Netzstecker und die Steckdose. Werden Beschädigungen festgestellt, dann dürfen sie nicht verwendet werden und müssen von einem autorisierten Elektrofachmann repariert werden.
• Achten Sie daraufuf, dass die Elektroanschluss immer trocken sind und trocken bleiben. Berühren Sie diese nicht mit nassen Handen.
• Prüfen Sie vor der Benutzung, ob die vorhandene Netzspannung der Steckdose, an die Sie die Pumpe anschließen wollen, auch für die Pumpe geeignet ist (siehe Typenschildangaben).
• Schützen Sie das Anschlusskabel und den Netzstecker vor Hitze, Öl und scharfen Kanten.
• Reinigen Sie vor der Benutzung den Ablaufschlauch.
• Prüfen Sie vor der Benutzung, ob die Forderhöhe die Pumpenleistung Ihrer Pumpe nicht übersteigt.
• Das Anschlusskabelarf nicht zum Befestigen, Absenken oder Transportieren/Umpositionieren der Pumpe verwendet werden. Dazu sollen den Sie ein Seil am Tragegriff befestigen. Ziehen Sie den Netzstecker nicht am Kabel, sondern am Steckergehause aus der Steckdose!
• Nach dem Pumpen von Wasser, dem zum Beispiel Chlor beigefügt war oder das bestimmte Sedimento enthielt, müssen Sie die Pumpe mit klarem Wasser durchspüssen. Es ist zu berücksichtigigen, dass Sand und andere schmirgeldnde und ätzende Stoffe zu schnellerem Verschleiß und einer Leistungsminderung der Pumpe führen.
• Vermeiden Sie den Betrieb der Pumpe, wenn diese aus welchem Grund auch immer das Wasser nicht abtransportieren kann: Verstopfter Abfluss, zu hohe Forderhöhe, usw. Dies führt zu Beschädigungen der Pumpe!

Die Pumpearfkeinesfallsbetriebenwerden, wenn sich Personen in dem auszupumpenden Objekt befinden. Esistgrundsatzlich verboten,这些Pumpein einemSchwimmbeckenzutbetreiben.
- Trockenlauf der Pumpe erhöht den Verschleiß und führt zu Überhitzung. Vermeiden Sie daher grundsätzlich den Betrieb der Pumpe bei Ausbleiben der Forderflüssigkeit und schalten Sie in solchen einem Fall die Pumpe sofort aus.
- Bevor Sie Inspektions- oder Reinigungsrarbeiten an Ihrer Pumpe durchfuhren, ist das Gerät unbedingt vom Netz zu trennen (Netzstecker aus der Steckdoseziehen).
- Um Verletzungen zu vermeiden, greifen Sie niemals in die Ansaugöffnung der Pumpe, wenn der Netzstecker in der Steckdose steckt!
- Achten Sie auf sorgfällige Aufsicht, wenn das Gerät in der Anwesenheit von Kindern oder handlungsunabhängigen Personen oder Haustieren benutzt wird. Dieses Gerät ist nicht geeignet, um durch Kinder oder Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder durch Personen ohne Wissen oder Erfahrung mit diesen Gerät bedient zu werden, auch nicht unter Aufsicht oder nach Unterweisung durch eine Person, die für die Sicherheit der oben genannten Personen verantwortlich ist.
- Halten Sie das Gerät außerhalb der Reichweite von Kindern und halten sie diese niemals mit dem Gerät allein. Berücksichtigten Sie bei der Wahl eines Standorts für das Gerät, dass dieser für Kinder nicht zugänglich ist. Achten Sie daraufuf, dass sie nicht mit dem Gerät speilen.
- Reparieren Sie die Pumpe, das Kabel und/oder den Netzstecker niemals selbst, sondern überlassen Sie dies einem autorisierten Fachmann. Der Importeur und Hersteller haftet nicht für unsachgemäß durchgeführte Reparaturen und/oder Änderungen an der Pumpe. Durch derartige Eingriffe erlischt jeglicher Garantieanspruch.

Wofür ist diese pumpe bestimmt?

These Tauchpumperist fur die private Benutzung in Haus und Garten bestimmt. Tauchpumper sind vorwiegend zum Entwassern, zum Umpumpen von Wasser, zum Auspumpen von Behältern, Kellern usw., zur Wasserentnahme aus Brunnen und Schachten, zum Entwassern von Booten und Yachten, sowie zur zeitlich begrenzten Wasserumwalzung bestimmt.

Achtung: These Pumpen dürfen nicht in einem Schwimmbecken betrieben werden.

Die Pumpen sind vollkommen wasserdicht und konnen bis zu max. 5 oder 7 Meter in das Fordermedium eingetaucht werden (siehe technische Daten).

Die Tauchpumpe ist für die folgenden Fordermedien geeignet:

Typ SPI: Sauberes Wasser und Waschlaugen

Typ SPV und SPVi: Sauberes und leicht verschmutztes Wasser und Waschlaugen Ätzende, leicht brennbare oder explosive Stoffe (wie Benzin, Diesel, Petroleum, Nitroverdūnner usw.), Fette, Öle, Salzwasser oder Abwasser aus Klosettanlagen usw. dürfen nicht gefördert werden. Es ist zu berücksichtigigen, dass Sand und andere schmirgeldnde und ätzende Stoffe zu Schnellerem Verschleiß und Leistungsminderung der Pumpe führen. Die Temperatur der Föderflüssigkeit darf 35^ nicht überschreiben.

These Pumpe ist nicht für den Langzeitbetrieb (wie Dauerbetrieb zur Wasserumwälzung) geeignet. Bei dieser Betriebsart wird die Lebensdauer der Pumpe betrachtlich verkürzt.

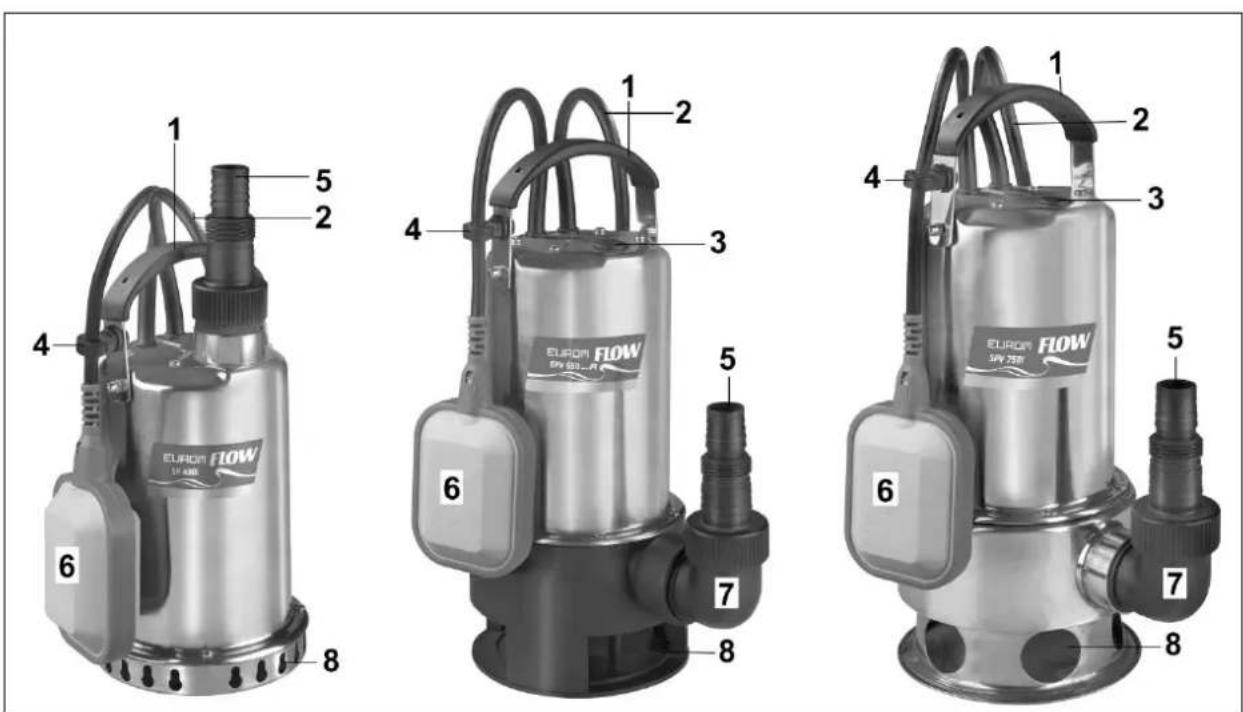

Bezeichnung

(Modell kann keinicht variieren)

1. Tragegriff
2. Anschlusskabel mit Netzstecker
3. Entlüftungsventil

4. Befestigung Schwimmerschalter

5. Schlauchanschluss

6. Schwimmerschalter
7. Gebogenes Verbindungsstück
8. Ansaugöffnung

Inbetriebnahme

Entfernen Sie sãmtliches Verpackungsmaterial und halten Sie es außer Reichweite von Kindern. Kontrollieren Sie nach dem Entfernen der Verpackung, ob das Gerät Beschädigungen oder Anzeichen von Fehlern/Defekten/Störungen aufweist. Benutzen Sie das Gerät im Zweifelsfall nicht, sondern wenden Sie sich zur Kontrolle/Austausch an ihren Lieferanten.

Schlauchanschluss

Schrauben Sie das mitgelieferte gebogene Verbindungsstück auf die Pumpe, mit der Öffnung nach oben (wie in der Abbildung oben). Schreiben Sie nun den Schlauchanschluss auf das Verbindungsstück an.

Der Schlauchanschluss hat eine Reduzierung von 32 auf 25 mm. Wenn Sie ausschließlich einen Schlauch von 32 mm verwenden, können Sie den nicht benotigten schmäleren Teil des Verbindungsstückes mit einer Säge einkürzen. Befestigen Sie schließlich den Schlauch mit einer Schlauchschelle auf den passenden Teil des Anschlusses.

Die besten Pumpergebnisse erreichen Sie mit einem Schlauch von 32mm.

Befestigung Schwimmerschalter

Die Pumpe ist mit einem einstellbaren Schwimmerschalter ausgerüstet. Durch Einkürzen oder Verlangern des Schwimmerschalterkabels mit Hilfe des Befestigungsteils am Tragegriff passen Sie die Ein- und Ausschalthöhe der Pumper an.

Vor Inbetriebnahme der Pumpe müssen Sie Folgendes überprüfen:

• Der Schwimmerschalter ist so einzustellen, dass der Schwimmer die Ein- und Ausschalthöhe mühelos erreichen kann. Um die Funktion des Schwimmers zu kontrollieren, stellen Sie die Pumpe in einen mit Wasser gefüllten Behälter. Schwimmerschalter vorsichtig mit der Hand anheiten und senken. jetzt führten Sie, wenn die Pumpe ein- und ausschaltet und konnen eventuell die Ein- und Ausschalthöhe etwas anpassen, indem Sie das Schwimmerkabel im Befestigungsteil verschiben und die Kabellänge etwas kürzer oder etwas länger wahren.
• Wahlen Sie den Abstand zwischen Schwimmer und Befestigung auf dem Tragegriff nicht zu kurz. Der Schwimmerschalter muss sich frei bewegen können, um einwandfrei Funktionieren zu konnen.
• Wenn Sie den Schwimmerschalter einstellen, achten Sie dann daraufuf, dass er nicht den Boden berührt, bevor sich die Pumpe ausschaltet. Vermeiden Sie, dass sich der Schwimmer irgendwo „verhaken" kann. Wenn der Schwimmer nicht das Zeichen "AUS" geben kann, wird die Pumpe weiterpumpen und letztendlich trockenlaufen und abbrennen.

Aufstellen und Umpositionieren

• Stellen Sie die Pumpe standsicher auf, vor allem im Automatikbetrieb.

• Achten Sie insbesondere im Automatikbetrieb darauf, dass sich der Schwimmer frei bewegen kann.

• Achten Sie darauf, dass die Ansaugöffnungen nicht blockiert werden (auch nicht teilweise). Stellen Sie die Pumpe z. B. auf eine Terrassenplatte oder einen Ziegelstein, wenn sie auf einem weichen (z.B. sandigen) Untergrund stehen.

• Verwenden Sie das Kabel und den Schwimmerschalter nie zum Anheben oder Aufhängen der Pumpe. Wenn Sie die Pumpe in einen Brunnen oder Schacht absenken wollen, dann verwenden Sie ein Seil, das Sie am Tragegriff befestigen.
• SPV550 semi PI - SPV750i - SPV900i - SPV1100i: ihre Pumpe ist mit einer automatischen Entlüftungsvorrichtung ausgerüstet, wodurch die Luft in der Pumpe entweicht, wenn sie ins Wasser eingetaucht wird. Die Luftblasen, die Sie dann sehen, sind normal und weisen nicht auf einen Defekt der Pumpe hin.

Funktionsweise

Überprüfen Sie vor der Inbetriebnahme, ob die Daten des Stromnetzes der Steckdose, an die Sie die Pumpe anschließen möchten, mit den Angaben auf dem Typenschild der Pumpe (230 V - 50 Hz) übereinstimmen und ob die Steckdose geerdet ist (max. 30 mA) und in dem ein Fehlerstrom-Schutzschalter eingebaut ist (Nennstrom ≤30 mA). Stellen Sie sicher, dass sich keine Personen im auszupumpenden Raum (Keller/Boot/Teich, usw.) befinden.

Automatikbetrieb

Sobald Sie den Netzstecker in eine Steckdose stecken, schaltet sich die Pumpe automatisch ein, wenn die Wasserhöhe die eingestellte minimale Einschalthöhe übersritten hat und sie schaltet sich automatisch aus, wenn sie die eingestellte minimale Ausschalthöhe erreicht hat. Auf diese Art und Weise kann die Pumpe ständig in Betrieb sein und wird sie den Wasserstand beispisseweise im Keller oder Boot auf dem gewünschten Niveau halten. Beachten Sie jedoch, dass diese Pumpe nicht für Dauerbetrieb ausgelegt ist und darauf regelmäßig ausgescheltet werden muss. Auch eine automatisch arbeitende Pumpearf nicht längerere Zeit unbeaufsichtigt betrieben werden, damit sichergestellt wird, dass sie problemos festkitioniert und keine Schäden und dergleichen aufgetreten sind. (Siehe auch Überhitzungsschutz).

Beim automatischen Betrieb wird die Pumpe abschalten, obwohl noch relativ viel Wasser in Ihrem Keller/Boot/Teich usw. verblieben ist, weil der automatische Schwimmerschalter Platz zum Umschalten braucht. Wenn Sie auch das restliche Wasser herauspumpen möchten, empfehlen wir Ihnen, dann auf den manuellen Betrieb umzuschalten. Wenn Sie die Pumpe auf den niedrigsten Punkt (oder in eine Rille) stellen, erreichen Sie die minimale Restwasserhöhe. Achten Sie jedoch auf die Trockenlaufgefahr!

Manueller Betrieb

Beim manuellen Betrieb beginnt der Pumpvorgang sobald Sie den Netzstecker in die Steckdose stecken und wenn Sie den Schwimmerschalter von Hand in die Position „in Betrieb" gebracht haben. Dies erzielen Sie, indem Sie den Schwimmerschalter senkrecht nach oben halten (mit dem Schwimmerkabel nach

unten). Wenn Sie den Schwimmer so festhalten (oder befestigen), wird die Pumpe ständig in Betrieb bleiben. Nach Ausbleiben der Forderflüssigkeit muss die Pumpe umgehend abgeschaltet werden. Die Forderflüssigkeit kühlt gleichzeitig den Motor, der ohne Kühlung überhitzen und kaputt gehen kann. Die Pumpe muss im manuellen Betrieb davon ständig beobachtet werden; Trockenlaufen führt zu erhöhtem Verschleib! Wenn ihre Pumpe noch kurz trocken gelaufen ist, entluftet sie nicht automatisch. Schalten Sie die Pumpe ab (Netzstecker aus der Steckdoseziehen) und bewegen Sie die Pumpe ein weniger hin und her, damit die Luft entweichen kann. Anschließlich konnen Sie die Pumpe wieder wie gewohnt einsetzen. Der manuelle Betrieb wird ausschließlich für kurze Tätigkeiten empfohlen, wobei Sie die Pumpe ständig beobachten sollenn.

Überhitzungsschutz

Ohne Tauchpumpe ist mit einem Überhitzungsschutz ausgerüstet. Diese schaltet die Pumpe automatisch aus, wenn der Motor zu heißt wird. Nach ausreichender Abkühlung lauft die Pumpe auch wieder automatisch an. Überhitzung hat allerdings immer eine Ursache: Schaufel kann festgelaufen sein, ein Lager kann abgenutzt sein usw. Wenn die Ursache nicht behoben werden kann, wird die Überhitzung erneut auftreten und wenn sich dieser Prozess zu oft wiederholt, führt dies zu ernsthaften Schäden an Ihrer Pumpe. Versuchen Sie daher den Fehler festzustellen und zu beheben. Muss dazu die Pumpe geöffnet werden, sollen den Sie sich grundsätzlich an ihren Handler oder an einen autorisierten Fachmann wenden. Wirde eine automatisch arbeitende Pumpe nicht oft genug beaufsichtigt, kann die Pumpe betrz Überhitzungsschutz kaputt gehen. Die Verantwortung der Beaufsichtigung obliegt immer dem Benutzer!

Wartung

Bevor Sie Inspektions- oder Reinigungsrarbeiten an Ihrer Pumpe durchführren, ist das Gerät unbedingt vom Netz zu trennen (ausschalten und Netzstecker aus der Steckdoseziehen).

Ohre Tauchpumpe ist nahezu wartungsfrei. Das einzige, was Sie noch machen,müssen,ist Folgendes:

• Führten Sie regelmäßige eine Sichtprüfung durch. Ist die Pumpe nicht beschädigt? Sind auch Anschlusskabel, Netzstecker und Schwimmerschalter mit Schwimmerkabel unbeschädigt? Sollten Sie Beschädigungen feststellen, müssen Sie sich an ihren Handler oder an einen autorisierten Fachmann wenden. Versuchen Sie niemals selbst Reparaturen durchzuführen und öffnen Sie die Pumpe auch nicht selbst!
• Prüfen Sie in regelmäßigen Abständen den Schwimmerschalter auf seine Funktion, besonderss dann, wenn Sie die Pumpe für Automatikbetrieb installiert haben (jeder 3 Monate).
• Entfernen Sie regelmäßig mit klarem Wasser den Belag auf dem Schwimmer.
• Prufen Sie regelmäßig (mit Finger in Ansaugöffnungen), ob sich kein Schmutz (Fasern, Rückstände) rund um die Schaufel angesammelt hat. Eventuellen

Schmutz entfernen. Gelingt es Ihnen nicht, den Schmutz zu entfernen, dann wenden Sie sich an ihren Handler oder an einen autorisierten Fachmann und halten Sie die Pumpe öffnen und den Schmutz entfernen.

• Gelingt es Ihnen nicht, den Schmutz zu entfernen, dann wenden Sie sich an ihren Handler oder an einen autorisierten Fachmann und halten Sie die Pumpe öffnen und den Schmutz entfernen.
• Benutzen Sie die Pumpe regelmäßig an verschiedene Orten, dann muss sie nach jedem Gebrauch mit klarem Wasser durch- und abgeschült werden.
• Der Boden des Brunnens oder Schachtes (oder die Platte oder der Ziegel, worauf die Pumpe stehen) muss frei von Schlamm und Ablagerungen sein.
• Achten Sie daraufuf, dass die Pumpe nicht einfriert. Vor dem Winter sollen den Sie die Pumpe vollständig entleeren und an einem frostsicheren Ort lagern.

Störungen - Ursache - Abhilfe

Störung	Ursache	Abhilfe
Pumpe startet nicht	- Keine Stromversorgung	- Überprüfen Sie die Stromversorgung
	- Schwimmer schaltet nicht	- Bringen Sie den Schwimmer in eine höhere Position.
Pumpe lauft, aber ffordert nicht	- Einlassöffnungen sind verstopf	- Einlassöffnungen reinigen
	- Geknickter Ablaufschlauch oder Schlauch ist verstopf	- Knick im Schlauch beheben oder Verstopfung entfernen.
	- Luft im Bereich der Lauffradschaufel	- Pumpe ausschalten und hin und her bewegen. Warten, bis Luft entwickeln ist und erneut starten
	- Lauffradschaufel blockiert	- Versuchen Sie die Blockade zu entfernen oder wenden Sie sich an einen Fachmann.
	- Wasserniveau ist zu niedrig (manueller Betrieb)	- Pumpe tiefer in das Wasser eintauchen.
Pumpe schaltet nicht ab	- Schwimmer kann nicht absinken	- Schwimmer braucht mehr Platz
Zu weniger Wasser	- Einlassöffnungen sind (teilweise) verstopf	- Einlassöffnungen reinigen
	- Pumpenleistung zu gering durch Schmutz und sandiges Wasser	- Pumpe reinigen und abgenutzte Teile ersetzen.
Pumpe startet nicht oder bleibt während des Betriebes plottlich	- Thermische Motorschutz hat Pumpe wegen Überhitzung ausgeschaltet	- Siehe Überhitzungsschutz
stehen	- Das Wasser ist zu warm - Stromausfall - Schmutz oder Steinchen in der Wasserzufluss	- Max. Wassertemperatur 35°C - Sicherungen und Fehlerstrom-schutzschalter überprüfen - Schmutz und Steinchen entfernen
Pumpe fördert plötz-lich weniger Wasser	- Saugöffnungen sind blockiert - Schlauch ist blockiert	- Saugöffnungen reinigen - Sauber machen

Garantie

Auf die von Ihnen erworbene Tauchpumper wird die übliche Garantie auf Material- und Fabrikationsfehler gewährt.

Die folgenden Schäden und Störungen sind von der Garantie ausgenommen:

• Verschleib und Defekte rotierender mechanischer Dichtungen, verursacht durch Trockenlaufen oder Vorhandensein bestimmter Stoffe und/oder Fremdkörper im Wasser.
• Blockade des Schaufelrades durch Fremdkörper
• Transportschaden
• Beschädigungen, die auf unsachgemäßigen Gebrauch zurückzuführen sind
• Störungen, die Unbefugte vergebens zu beheben versucht haben oder die durch eine unsachgemäße Reparatur verursacht wurden
• Schaden durch Überhitzung

Durch das Öffnen der Pumpe durch Unbefugte sowie durch Veränderungen an der Pumpe erlöschen jeglicher Garantie- und Haftungsansprüche gegenüber dem Handler, Importeur und Hersteller.

Entsorgung

Innerhalb der EU weist these Symbol darauf auf hin, dass these Produkt nicht mit dem gewöhnlichen Hausmüll entsorgt werden damit. Altgeräte enthalten wertvolle Stoffe, die verwertet werden können und müssen, um die Umwelt und die Gesundheit der Menschen nicht durch eine unkontrollierte Müllsammlung zu schädigen. Bringen Sie Altgeräte davon zu einer dazu vorgesehenen Deponie oder wenden Sie sich an das Geschäft, wo Sie das Gerät gekauft haben. Diese können dazu sorgen, dass möglichst viele Teile des Geräts wiederverwendet werden.

CE-Deklaration

SeheSeite71.
