GEBRUIKSAANWIJZING Flow SPV900i Eurom

Gebruiksaanwijzing (NE) (blz. 3)

Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volte tevredenheid za functioneren. Om het Beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing voor gebruik aandachtig en in+zijn geheel doorleest en ook begrijpt. Schenk waar bij speciala aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing verrolgens om het in de toekomst nog eens te+kennen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaatijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij. Wij wensen u veel plezier met de Flow dompelpomp!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail] / www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen können afwijken.

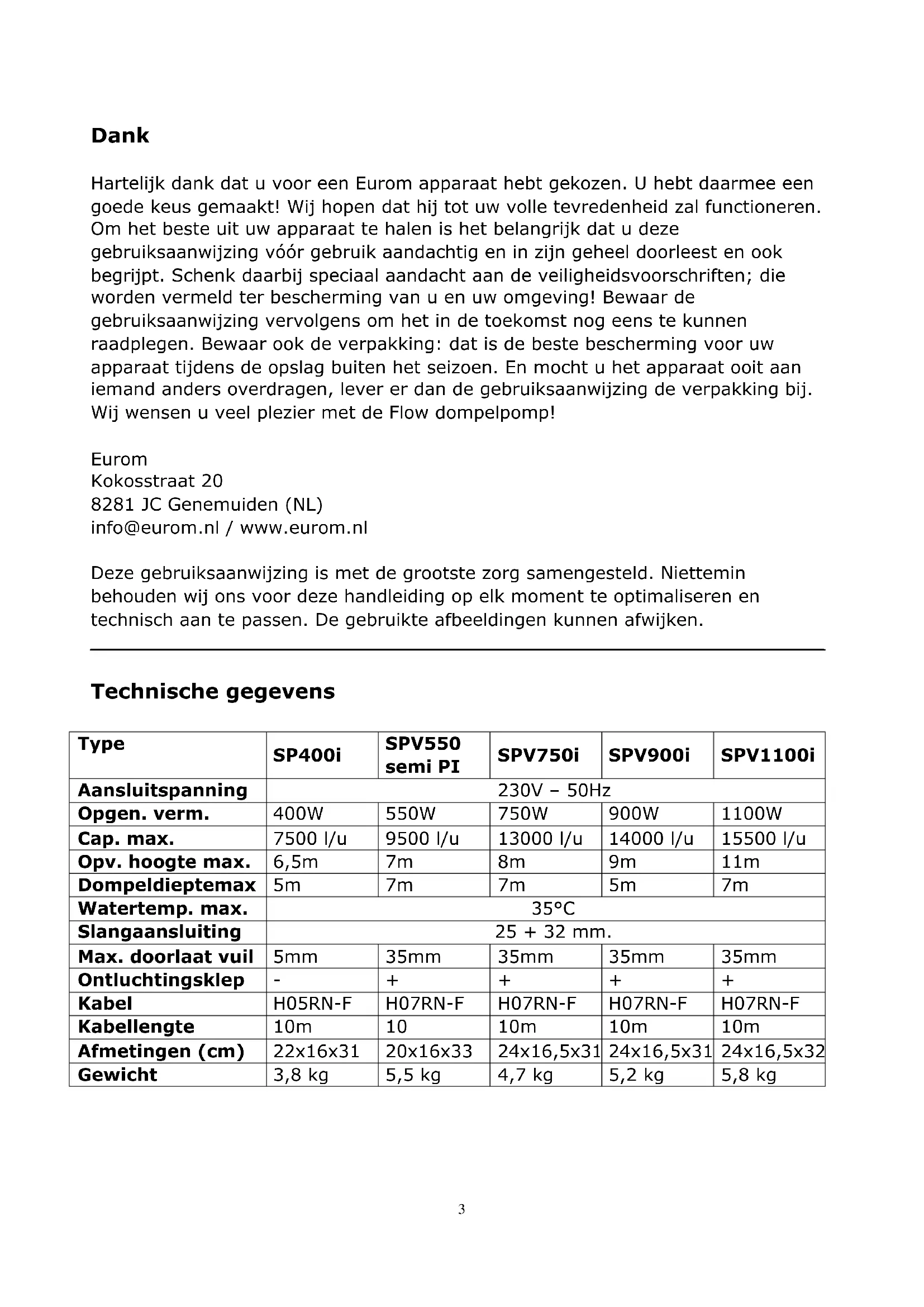

Technische gegevens

Type	SP400i	SPV550 semi PI	SPV750i	SPV900i	SPV1100i
Aansluitspanning	230V - 50Hz
Opgen. verm.	400W	550W	750W	900W	1100W
Cap. max.	7500 l/u	9500 l/u	13000 l/u	14000 l/u	15500 l/u
Opv. hoogte max.	6,5m	7m	8m	9m	11m
Dompeldieptemax	5m	7m	7m	5m	7m
Watertemp. max.	35°C
Slangaansluiting	25 + 32 mm.
Max. doorlaat vuil	5mm	35mm	35mm	35mm	35mm
Ontluchtingsklep	-	+	+	+	+
Kabel	H05RN-F	H07RN-F	H07RN-F	H07RN-F	H07RN-F
Kabellenge	10m	10	10m	10m	10m
Afmetingen (cm)	22x16x31	20x16x33	24x16,5x31	24x16,5x31	24x16,5x32
Gewicht	3,8 kg	5,5 kg	4,7 kg	5,2 kg	5,8 kg

Veiligheidsvoorschriften

• Controller voor gebruik uw nieuwe pomp (incl. kabel en stekker) op zichbare beschadigingen. Neem een beschadigde pomp Niet in gebruik maarields hem uw leverancier aan ter vervanging.
• Om veiligheidsredenen dient uw dompelpomp.altijd te worden aangesloten op een geaard stopcontact dat volgens de landelijkke regels is geinstalleer, deel uitmaakt van een

elektriciteitsvoorziening die maximaal 16 Amp. is gezekerd en voorzien is van een aardlekschakelaar (nominale stroom ≤ 30 mA).

• Controller uw pomp, elektrokabel, stekker en stopcontact voor elk gebruik. Gebruik ze Niet wonneer u beschadigingen constasteert maar LAST LAAT ZE REPAREREN DOOR een erkend elektricien.
• Zorg ervoor dat elektrische aansluitingen te allen tjde droog zich en blijven. Raak ze ook Niet met natte handen aan.
• Controller voor gebruik of het stopcontact waarop u de pomp wilt aansluiten geschikt is voor de pomp (zie typeplaatje).
• Bescherm de elektrokabel en de stekker gegen但它, olie en scherpe hoeken.
  Maak voor gebruik eerst de afvoerslang schoon.
• Controller voor gebruik of de opvoerhoogte het vermogen van uw pomp Niet overschrijdt.
• Gebruik de elektrokabel Niet om de pomp aan op te hangen, aan te latenten zakken of mee te verplaatsen. Bevestig daartoe EVT. een touw aan de handgreep. Trek de stekker ook Niet aan de kabeluit het stopcontact maar neem de stekker in de hand!
• Nadat u water hebt verprompt waaraan bijv. chloor was toegevoegd of wat een bepaalde neerslag bevatte, dient u de pomp met schoon water door te spoelen. Houdt er rekening mee dat zand en alle andere schurende en bijtende stoffen de slijtage versnellen en het vermogen van de pomp beinvloeden.
• Voorkom dat de pomp werkt verwijl hij om wat voor reden dan ook het water Niet af kan voeren: verstopte afvoer, te hoge opvoer enz. Dit beschadigt de pomp!
• Gebruik de pomp nicht wanneer zich personen in het leeg te pompene object bevinden. Het is te allen tjnde verboden们都 pomp in een zwembad te gebruiken.
• Drooglopen van de pomp versnelt slijtage en veroorzaakt oververhitting. Voorkom dus te allen hijde dat de pomp draait verwijl

er geen water meer worden verplaatst en schakel hem onmiddelijk uit wonneer dat gebeurt.

• Voordat u contrôle- of schoonmaakwerkzaamheden aan uw pompuitvoert dient u hem uit te schakelen door de stekker uit het stopcontact te nemen.
• Om letsel te voorkomen nooit vingers in de aanzuigopening van de pomp steken als de stekker in het stopcontact zit!
• Zorg voor zorgvuldig/toezigacht wonneer dit apparaat worden gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is Niet geschikt om te worden gebruikt door Personen (incl. kinderen) met een fysieke-zintuiglijke-of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid
• Houd het apparaat buiten het bereik van kinderen en LAST ze nooit alleen met het apparaat. Houd er bij het kiezen van eenplaats voor het apparaat reckening mee dat die onbereikbaar is voor kinderen. Er dient op te worden toegezien dat kinderen nicht met het apparaat spelen.
• Repareer pomp, kabel en/of stekker nooit maar waar dat aan een bevoegdevakman over. Importeur en fabrikant aanvaarden geen aansprakelijkheid voor ondeskundiguitgevoerde reparaties en/of wijzigingen aan de pomp. Dergelijkke ingrepen doe n tevens de garantie verrallen.

Waar is de pomp voor bedoeld?

Deze dompelpomp is ontworpen voor privégebruik in en om huis en tuin.

Dompelpompen worden voornamelijk gebruikt voor waterafvoer, het verplaatsen van water en het leegpompen van waterreservoirs, kelders, boten enz., als ook voor het voor beperkteijd lately circuleren van water.

Let op: deutsche pompen mogen nicht in een zwembad worden gebruikt!

De pompen zijn volledig waterdicht en mogen tot een diepte van max. 5 of 7 meter in vloeistof worden gedompeld (zie technische gegevens).

De dompelpomp is geschikt voor de volgende vloeistoffen:

Type SPI: schoon water en zeepwater

Type SPV en SPVi: schoon enlichtvervuid water en zeepwater

Bijtende, Licht-ontvlambare of explosieve vloeistoffen (zoals benzine, diesel, petroleum, thinner enz.), vetten, olie, zout- of verruild water UIT toiletten enz. mogen nicht worden verprompt! Houdt er rekening mee dat zand en alle andere

schurende en bijtende stoffen de slijtage versnellen en het vermogen van de pomp beinvloeden.

De temperatuur van de verpompte vloeistof dient de 35^ Niet te overschrijden.

Deze pomp is nicht geschikt voor continu gebruik, zoals het voortdurend latent circuleren van water. Door deze vorm van gebruik zal de levensduur van de pomp aanzienlijk worden verkort.

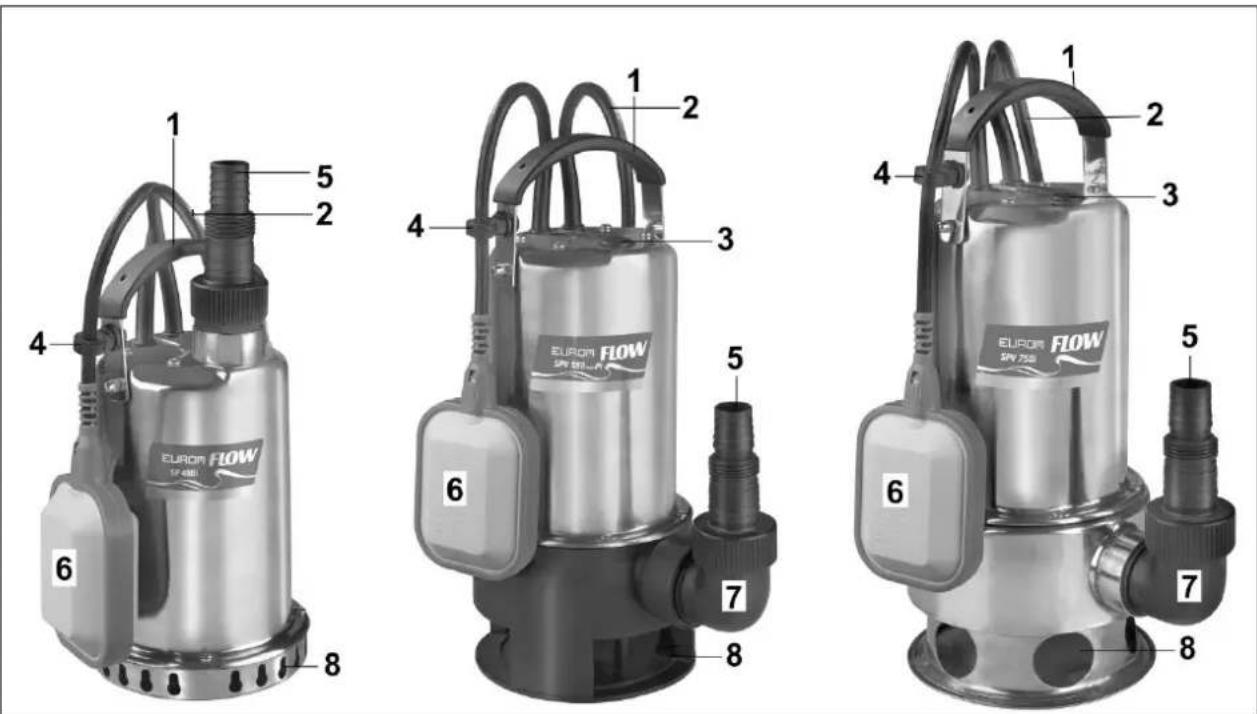

Beschrijving

(model kanietsvarieren)

1. Handgreep
2. Elektrokabel met stekker
3. Ontluchtingsventiel
4. Bevestiging vlotterkabel
5. Slangaansluiting
6. Vlotter
7. Bocht slangaansluiting
8. Aanzuigopening

Voor gebruik

Verwijder al het verpakkingsmaterial en houd het buiten het bereik van kinderen. Controleer na verwijdering van de verpakking of het apparaat geen beschadigingen of tekenen die op een fout/defect/storing konnen wijzen, vertoont. Gebruik het apparaat in geval van twijfel Niet, maar wend u tot uw leverancier ter controle / verranging.

Slangaansluiting

Schroef de bijgeleverde gebogen fitting op de pomp, met de opening maar boven, zoals op de bovenstaande Foto. Sluit nu de slangaansluiting aan op de fitting.

De slangaansluiting heeft een verloop van 32aar 25mm ; wanner u uitsluitend een 32mm slang gebruiktkest u het resterende smallere stuk van de fitting met een zaagje verwijderen. Bevestig tenslotte de slang met een slangklem op het passende deel van de aansluiting.

De beste resultaten qua pompopbrengst bereikt u met een 32 mm slang.

Bevestiging vlotterschakelaar

De pomp is voorzien van een instelbare vlotterschakelaar. Door de vlotterkabel d.m.v. de bevestiging op de handgreep in te korten of te latent vieren past u de punten, waarop de pomp in- en uitschakelt aan.

Voor u de pomp in gebruik neemt dient u het volgende te controleren:

• De vlotterschakelaar dient zodanig teijken ingesteld dat de vlotter de punten, waarop hij in- en uitschakelt, gemakkelijk en zonder kracht uit te oefenen kan bereiken. Om dit te controlerenplaatst u de pomp in een met water bevuld vat. Til de vlotterschakelaar voorzichtig handmatig op en LAST hem zakken. U voelt nu wanner de pomp in- en uitschakelt, en u kunt die punten EVT. wat bijstellen door de vlotterkabel middels de klem wat in te korten of te latentieren.

Maak de afstand:tussen de vlotter en de kabelklem op de handgreep nicht te kort; De vlotterschakelaar heeft enige ruimte nodig om soepel te kunnen werken.

• Wonneer u de vlotterschakelaar instelt, zorg er dan voor dat deze de bodem nicht raakt voordat de pomp uitschakelt. Voorkom ook dat de vlotter ergens kan blijven 'hangen'; Als de vlotter Niet het sein 'UIT' kan geben za de pomp doorpompen en uiteindelijk drooglopen en verbranden.

Plaatsen en verplaatsen

• Zet de pomp stABIel neer, zeker wanner u hem automatisch LAST werken.
• Let er, zeker bij automatische werkung, op dat de vlotter vrij kan bewegen
• Zorg ervoor dat de aanzuigopeningen nicht worden geblokkeerd (ook nicht gedeeltelijk). Plaats de pomp, als hij op een zachte (bijv. zanderige) bodem staat, bijv. op een tegel.
• Gebruik elektrokabel en vlotterschakelaar Niet om de pomp op te tillen of op te hangen. Als u de pomp wilt neerlaten in bijv. een bron of schacht, gebruik dan een touw dat u aan de handgreep bevestigt.
• SPV550 semi PI - SPV750i - SPV900i - SPV1100i: Uw pomp is uitgevoerd met een automatische ontluchting, waardoor de lucht in de pomp ontsnapt wanneer hij onder water worden gedompeld. De luchtballetjes dieaarop verschijnen wijzen dus Niet op een defect maar zijn normalaal.

Werking

Controleer voor gebruik of de waarden van het stopcontact, waar u de pomp op wilt aansluiten, corresponderen met die op het typeplaatje op de pomp (230V-50Hz) en of het stopcontact geaard is (max. 30mAmp) en voorzien is van een aardlekschakelaar (nominale stroom ≤ 30 mA). Overtuig u ervan dat er zichgéén Personen in de leeg te pompen ruimte (kelder/boot/vijver enz.) bevinden.

Nadat u de stekker in het stopcontact hebt gestoken schakelt de pomp automatisch in wonneer het water boven het ingestelde minimumniveau kommt en schakelt hij uit wonneer het ingestelde minimumniveau is bereikt.

Op deze wijze kan de pomp continu ingeschakeld staan en zar hij het waterniveau in bijv. een kelder of boot op peil houden. Houdt er.daarbij rekening mee dat.Deze pomp Niet is ontworpen om continu te werken; hij dient ook regelmatig af te slaan. Ondanks het feit dat de pomp automatisch werkt is er toch regelmatig toezicht vereist om vast te stellen dat er zich geen problemen voordoen bij de werking, er geen beschadigingen+zijn opgetreden enz.(zie ook: oververhittingbeveiliging).

Bij automatische werkung zal de pomp aflslaan wonneer er nog relatief veel water in uw kelder/boot/vijver enz. over is, odomat de automatische vlotterschakelaar ruimte nodig heeft om te schakelen. Wonneer u ook het LASTe water wilt verpompen adviseren wij op dat moment over te schakelen op handmatige werkking. Door de pomp op het laagste punt (of in een uitholling) teplaatsen bereikt u minimaal restwater. Pas wel op voor drooglopen!

Handmatige werkinq

Bij handmatige werkung zal uw pomp beginnen te werken wonneur u de stekker in het stopcontact steekt en u er handmatig voor zorgt dat de vlotterschakelaar op de stand "in werkung" staat. Dat doet u door de vlotterschakelaar rechtop te houden (vlotterkabel aan de onderzijde). Als u de vlotter zo vasthoudt (of vastzet) zal de pomp blijven draaien. Stop de werkung evenwel onmiddelijk wonneer er geen vloeistof meer worden verprompt: de verpompte vloeistof koelt tevens de motor, die zonder koeling oververhit kan raken en stuk kan lopen! Houdt de pomp bij handmatig gebruik dus voortdurend in de gaten; drooglopen leidt ook tot verhoogde slijtage!

Wonneer uw pomp toch even droog heeft gelopen, ontlucht hij nicht automatisch. Schakel hem uit (stekker uit stopcontact!) en beweeg de pomp watBeen en weer zodat de lucht kan ontsnappen. Hierna kurz u de pomp weeR gewoon gebruiken. Handmatige werking wordt uitsluitend geadviseerd voor kortdurende werkzaamheden waar bij u de pomp voortdurend in de gaten houdt.

Oververhittingsbeveiling

Uw dompelpomp is voorzien van een oververhittingbeveiliging. Deze schakelt de pomp automatisch uit wanner de motor te heet worden. Wanner hij voldoende is afgekoeld za de pomp ook automatisch wee aanslaan.

Oververhitting heeft evenwel.altijd eenoorzaak: de waaier kan zich vastgelopen, er kan een lager versleten zich enz. Wanneer dieoorzaak Niet worden verholpen za de oververhitting opnieuw optreden en wanneer zich dit proces te vaak herhaaltveroorzaakt dat sérieuze schade aan uw pomp. Probeer dus vast te stellen wat er mis is en los dit probleem op. Indien de pomp hiervoor geopend moet worden dient u zich tot uw leverancier of een erkend vakman te wenden.

Wonneer er bij een pomp die automatisch werkt te weinig controle wordenuitgeoefend kan de pomp dus ondanks de oververhittingbeveiliging stuklopen. Deverantwoordelijkheid voor het toezicht blijft te allen tjnde bij de gebruiker rusten!

Onderhoud

Voordat u controle- of schoonmaakwerkzaamheden aan uw pomp UITvoert dient u hem uit te schakelen en de stekker uit het stopcontact te nemen.

Uw dompelpomp is nagenoeg onderhoudsvrij. Het enige wat u hoeft te doein is het volgende:

Voer regelmatig een visuele inspectie uit. Is de pomp nicht beschadigd? De elektrokabel, de stekker en de vlotterschakelaar met z'n kabel ook nicht? Indien u wel beschadigingen constasteert dient u zich tot uw leverancier of een erkendvakman te wenden. Probeer nooit self reparations uit te voeren en haal zich de pomp nicht open!
- Controller regelmatig de werkung van de vlotterschakelaar, zeker wanner u de pomp voor automatische werkung hebt geinstalleerd (elke 3 maanden).
- Verwijder regelmatig de aanslag op de vlotter met schoon water.
- Controleer regelmatig (met uw vingers door de aanzuigopeningen) of er zich geen vuil (vezels, resten) rond de schoep heeft opgehoopt. Is dat wel het geval, verwijder dat dan. Lukt u dat Niet, fend u dan tot uw leverancier of een erkendvakman en LAST deze de pomp openen en het vuil verwijderen.
- Als u de pomp regelmatig op verschillendeplaatsen gebruikt dient hij na elk gebruik met schoon water te worden door- en afgespoeld.
- Houd de bodem van de put (of de tegel waar de pomp op rust) vrij van modder en neerslag.
- Zorg ervoor dat de pomp Niet bevriest. Laat hem gegen de winter volledig leeglopen en sla hem vorstvrij op.

Storingen -oorzaak - remedie

Storing	Oorzaak	Remedie
Pomp start nicht	- Geen stroom - Vlotter schakelt nicht	- Controller de stroomvoorziening - Breng de vlotter in een hogere positie
Pomp draaait, maar geeft geen water	- Inlaatopeningen+zijnverstopt - Knik inwaterafvoerslang, of de	- Maak ze schoon - Leg de slangrecht of verwijder de overstopping
	slang zit verstopt - Lucht rond de schoep	- Schakel de pomp uit en beweeg hem watBeen en weer. Wacht tot de lucht ontsnapt is en start opnieuw
	- Schoep vastgelopen	- Probeer de belemmering te verwijderen of wend u tot een vakman
	- Waterpeil is de laag (handmatige werkung)	- Dompel de pomp dieper in het water
Pomp slaat nicht af	- Vlotter kan nicht zakken	- Geef de vlotter ruimte
Onvoldoende water	- Inlaatoppeningen zitten (deels) verstopt	- Maak ze schoon
	- Te weinig pompcapaciteit door vuil en zanderig water	- Maak de pomp schoon en LASTuitgesleten delen verrangen
Pomp start nicht of slaat tijdens de werkung plotseling af	- Thermische beveiliging stocht pomp vanwege oververhitting	- Zie: oververhittingbeveiliging
	- Het water is te warm	- Max. watertemperatuur 35°C
	- Stroomuitval	- Controller zekeringen en aardlek
	- Vuil of steentjes in de wateraanvoer	- Verwijder vuil en steentjes
Pomp geeft plotseling minder water	- Aanzuigopeningen zitten geblokkeerd	- Maak de openingschoon
	- Slang zit verstopt	- Maak hem schoon

Garantie

Op de door u gekocht de dompelpomp is de normale garantie op productie- en materiaalfouten van toepassing.

De volgende schade en storingen zijn uitgesloten van garantie:

• Slijtage en defecten van roterende mechanische afldichtingen,veroorzaakt door drooglopen of de aanwezigheid van bepaalde stoffen en/of voorwerpen in het water.
• Blokkade van de waaier door vreemde voorwerpen
• Transportschade
• Beschadigingenveroorzaakt door onoordeelkundig gebruik
• Storingen die door onbevoegden tevergeefs zich getracht te repareren, of door onoordeelkundige reparatie zich veroorzaakt
• Schade door oververhitting

Het openen van de pomp door onbevoegden als ook het aanbrengen van wijzigingen of toevoegingen aan de pomp doen de garantie en aansprakelijkheid van leverancier, importeur en fabrikant verrallen.

Verwijdering

Binnen de EU betekent dit symbol dat dit product nicht met het normale huishoudelijkke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt hunnen en moeten worden, om het milieu en de gezondheid Niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur waaromঠ aan eenaarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij hunnen er voor zorgen dat zoveel möglich onderdelen van het apparaat hergebruikt worden.

CE-verklaring

Zie pagina 71.
