GEBRUIKSAANWIJZING SPV750is Prof Eurom

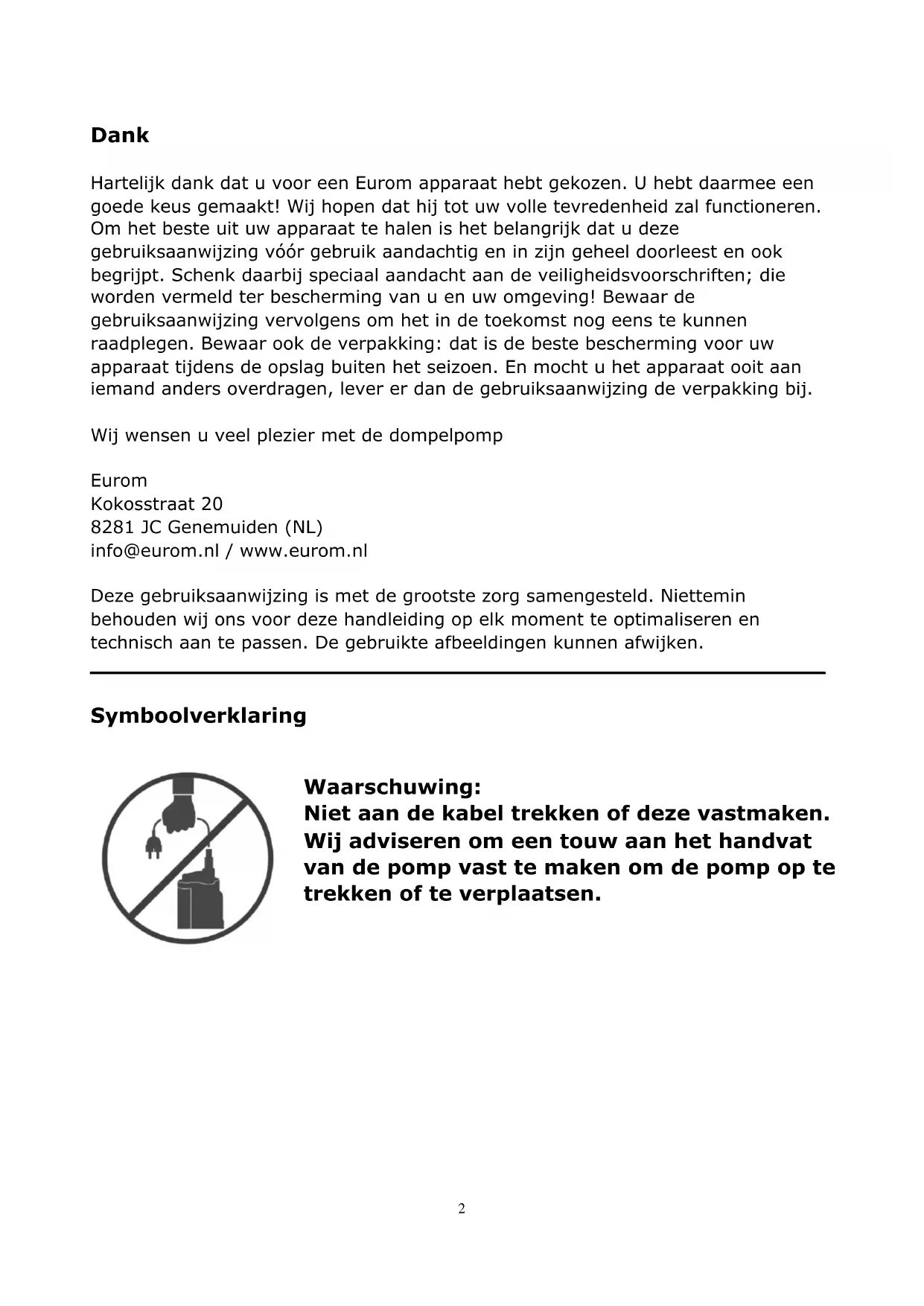

SPV550i-Prof / SPV750i-Prof / SPV750is-Prof Art.nr. 260472 Art.nr. 260519 Art.nr. 2605332 Dank Hartelijk dank dat u voor een Eurom apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren. Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving! Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing de verpakking bij. Wij wensen u veel plezier met de dompelpomp Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl / www.eurom.nl Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons voor deze handleiding op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Waarschuwing: Niet aan de kabel trekken of deze vastmaken. Wij adviseren om een touw aan het handvat van de pomp vast te maken om de pomp op te trekken of te verplaatsen.3 Technische gegevens Type SPV550i SPV750i SPV750is Opgen. vermogen 550w 750w 750w Aansluiting 230V~50HZ 230V~50Hz 230V~50Hz Max. spanningsafwijking 10% 10% 10% Max. vermogen 300 l/min 367 l/min 367 l/min Max. opvoerhoogte 8 m 9,5 m 10 m Max. onder water 5 m 5 m 5 m Max. vervuiling 35 mm 35 mm 35 mm Max. watertemperatuur 40°C 40°C 40°C Gemiddelde Ph- waarde

Veiligheidsvoorschriften Om veiligheidsredenen dient uw dompelpomp altijd te worden aangesloten op een geaard stopcontact dat uiteraard volgens de landelijke regels is geïnstalleerd, deel uitmaakt van een elektriciteitsvoorziening die minimaal 16 Amp. is gezekerd en voorzien is van een aardlekschakelaar (nominale stroom ≤30 mA). Controleer uw pomp, elektrokabel, stekker en stopcontact voor elk gebruik. Gebruik ze niet wanneer u beschadigingen constateert maar laat ze repareren door een erkend elektricien. De kabel is van het type H07RN-F. Zorg ervoor dat elektrische aansluitingen (stekkers e.d.) te allen tijde droog zijn en blijven. Controleer voor gebruik of het stopcontact waarop u de pomp wilt aansluiten geschikt is voor de pomp (230V/50Hz zie typeplaatje). Bescherm de elektrokabel en de stekker tegen hitte, olie en scherpe hoeken. Maak voor gebruik eerst de afvoerslang schoon.4 Controleer voor gebruik of de opvoer- c.q. aanzuighoogte het vermogen van uw pomp niet overschrijden. Gebruik de elektrokabel niet om de pomp aan op te hangen, aan te laten zakken of mee te verplaatsen. Bevestig daartoe evt. een touw aan de handgreep. Trek de stekker ook niet aan de kabel uit het stopcontact maar neem hem in de hand! Als de pomp werkt, sla/druk/wring/trek dan niet aan de kabels en zet er niets zwaars op. Gebruik de elektrokabel ook niet als ophangkoord. Dit alles kan een elektrische schok of brand veroorzaken. Als de pomp ver verwijderd van het stopcontact wordt gebruikt, zorg dan voor een dikkere kabel, in overeenstemming met de afstand (dikker dan de standaard pompkabel). Laat de stekker of het stopcontact nooit met water in aanraking komen. Als de elektrokabel wordt verlengd dient u erop toe te zien dat de verlengkabel en alle aansluitingen goed waterdicht zijn en niet met water in contact kunnen komen. Nadat u water hebt verpompt waaraan bijv. chloor was toegevoegd of wat een bepaalde neerslag bevatte, dient u de pomp met schoon water door te spoelen. Houdt er rekening mee dat zand en alle andere schurende en bijtende stoffen de slijtage versnellen en het vermogen van de pomp beïnvloeden. Schakel altijd de stroom uit wanneer u de positie van de pomp wilt veranderen of hem om een andere reden aanraakt. Dit ter voorkoming van ongelukken. Voorkom dat de pomp draait terwijl hij om wat voor reden dan ook het water niet af kan voeren: verstopte afvoer, te hoge opvoer enz. Dit beschadigt de pomp! Gebruik de pomp niet wanneer zich personen in de kelder, de put of welk ander leeg te pompen reservoir dan ook, bevinden. Zand (en vergelijkbaar materiaal) in de te verpompen vloeistof hebben een schurende werking en leiden tot snellere slijtage. Drooglopen van de pomp versnelt slijtage en veroorzaakt oververhitting. Voorkom dus te allen tijde dat de pomp draait terwijl er geen water meer wordt verplaatst en schakel hem onmiddellijk uit wanneer dat gebeurt. Kinderen en/of lichamelijk- geestelijk of zintuiglijk beperkten mogen de pomp niet bedienen. Houd hen, en ook huisdieren, uit de buurt van een werkende pomp.5 Repareer pomp, kabel en/of stekker nooit zelf maar laat dat aan een bevoegde vakman over. Importeur en fabrikant aanvaarden geen aansprakelijkheid voor ondeskundig uitgevoerde reparaties en/of wijzigingen aan de pomp. Dergelijke ingrepen doen tevens de garantie vervallen. Productbeschrijving Dompelpompen worden voornamelijk gebruikt voor waterafvoer, voor het verplaatsen van vloeistoffen, het leegpompen van waterreservoirs, kelders enz., het oppompen van water uit bronnen en kokers, het leegpompen van boten en jachten als ook voor het laten circuleren van water. De pompen zijn volledig waterdicht en mogen tot een diepte van max. 5 meter in vloeistof worden gedompeld. De dompelpomp is geschikt voor de volgende vloeistoffen: - Schoon of lichtvervuild water (vervuiling met een max. Ø van 35 mm.) - Water uit zwembaden (mits de maximale dosering van de toevoegingen niet is overschreden) - Zeepwater Bijtende, licht-ontvlambare of explosieve vloeistoffen (zoals benzine, diesel, petroleum, thinner enz.), vetten, olie, zout- of vervuild water uit toiletten enz. mogen niet worden verpompt! De temperatuur van de verpompte vloeistof dient de 40°C niet te overschrijden. De SPV550i/SPV750i(s) pompen hebben inwendig een één-fase, asynchrone motor met daaronder een waterpomp. De pomp drijft de teruggetrokken waaier aan. De pomp heeft een roestvrijstalen huis (voor de SVP750is gecombineerd met gietijzer), beschikt over een uitstekende capaciteit en is geschikt voor het transport van grotere korrels en kluiten. De vlotterschakelaar kan de pomp automatisch laten starten en stoppen, afhankelijk van het gewenste waterniveau. Deze vuilwaterpompen worden gebruikt in de industrie, de bouw, de agrarische sector, de mijnbouw, in een stedelijke omgeving enz. Ze zijn hét ideale apparaat om modder-, afval- of rioolwater met korrels, korte vezels, papierresten en modder of zand te verpompen, als ook voor drainage of irrigatie in de agrarische sector, het uitbaggeren van sloten en vijvers enz. De pomp mag niet worden gebruikt in een brandgevaarlijke omgeving of een omgeving met explosiegevaar.6 Beschrijving

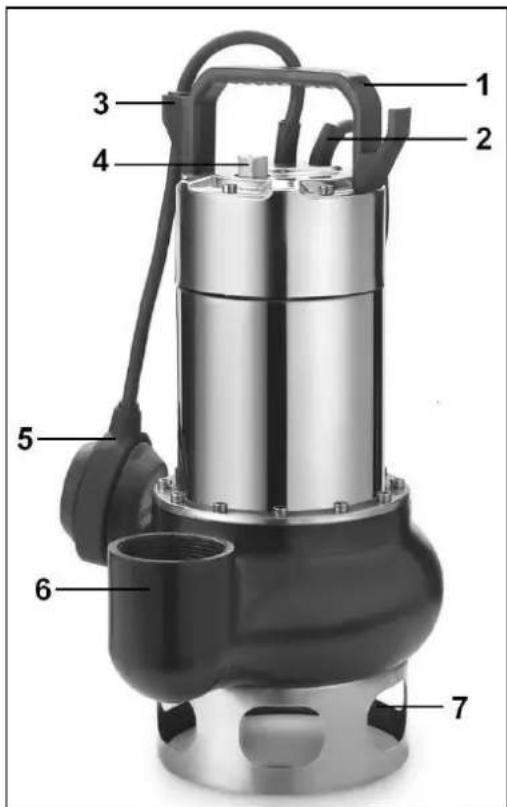

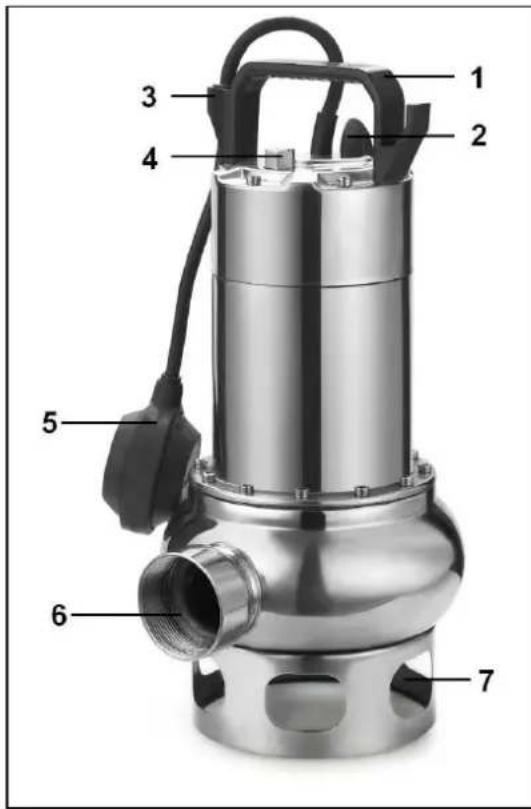

2. elektrokabel met stekker

3. bevestiging vlotterschakelaar

5. vlotterschakelaar

6. slangaansluiting (SPV750is met

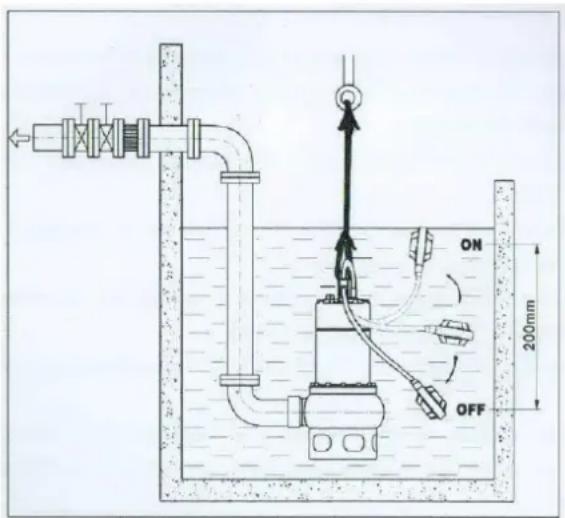

Voor gebruik Controleer de pomp op alle onderdelen. Stel vast dat er tijdens transport of opslag geen schade is opgetreden. Alle werkzaamheden aan de pomp die het elektrische gedeelte aangaan dienen altijd te worden uitgevoerd door een gekwalificeerd elektricien en alle nationale en lokale voorschriften dienen daarbij in acht te worden genomen. Meet, voordat u de pomp in gebruik neemt, de isolatieweerstand tussen de aardleiding en elke fase van de motor. De waarde dient bij werktemperatuur meer dan 2 MΩ te zijn. Stopcontact (en eventuele verlengkabel) moeten voorzien zijn van een aardleiding en 30mA aardlekschakelaar. Slangaansluiting De doorsnee van de slang dient gelijk te zijn aan de afvoer van de pomp: 2” / 50mm. Sluit de slang aan op de pompuitgang: voor een flexibele slang kunt u een slangklem gebruiken. De SPV750i(s) is tevens voorzien van een 2” binnendraad. De SPV750is heeft daarbij als extra een 2”(50mm) tule. Bevestiging vlotterschakelaar7 De pomp is voorzien van een instelbare vlotterschakelaar. Deze vlotterschakelaar schakelt de pomp automatisch in wanneer het water ongeveer 25 cm. hoog staat, en automatisch uit bij een hoogte van ongeveer 15 cm. De punten, waarop deze schakelaar de pomp in- en weer uitschakelt, kunnen worden bijgesteld door de vlotter meer of minder ruimte te geven, door de vlotterkabel dmv. de klem op de handgreep wat in te korten / te laten vieren. Voor u de pomp in gebruik neemt dient u het volgende te controleren: De vlotterschakelaar dient zodanig te zijn ingesteld dat de vlotter de punten, waarop hij in- en uitschakelt, gemakkelijk en zonder kracht uit te oefenen kan bereiken. Om dit te controleren plaatst u de pomp in een met water gevuld vat. Til de vlotterschakelaar voorzichtig handmatig op en laat hem zakken. U voelt nu wanneer de pomp in- en uitschakelt, en kunt u die punten evt. wat bijstellen door de vlotterkabel middels de klem wat in te korten of te laten vieren. Zorg ervoor dat de afstand tussen de vlotter en de kabelklem op de handgreep niet te kort is. De vlotterschakelaar heeft enige ruimte nodig om soepel te kunnen werken. Wanneer u de vlotterschakelaar instelt, zorg er dan voor dat deze de bodem niet raakt voordat de pomp uitschakelt. Voorkom ook dat de vlotter ergens kan blijven ‘hangen’; Als de vlotter niet het sein ‘UIT’ kan geven zal de pomp doorpompen en uiteindelijk drooglopen of verbranden. Plaatsen en verplaatsen - Let erop dat de pomp stabiel wordt neergezet, zeker wanneer u hem automatisch laat werken. - Let er, zeker bij automatische werking, op dat de vlotter vrij kan bewegen. - Zorg ervoor dat de pomp zodanig wordt neergezet dat de aanzuigopeningen onderaan de pomp niet worden geblokkeerd (ook niet gedeeltelijk). Als de pomp op een zachte (bijv. zanderige) bodem staat adviseren wij hem op bijv. een tegel te zetten. - Gebruik de elektrokabel of de vlotterschakelaar niet om de pomp op te tillen of op te hangen. Als u de pomp wilt neerlaten in bijv. een bron of schacht, gebruik dan een touw dat u aan de handgreep bevestigt. - Uw pomp is uitgevoerd met een automatische ontluchting, waardoor de lucht in de pomp ontsnapt wanneer hij onder water wordt gedompeld. De luchtbelletjes die daarop verschijnen wijzen dus niet op een defect maar zijn normaal. - De pomp dient niet meer dan 5 meter te worden ondergedompeld. Plaats hem niet in de modder waar hij verstopt zou kunnen raken door plantengroei of andere zaken die hem buiten bedrijf kunnen stellen. Controleer het waterpeil regelmatig om8 vast te stellen dat het niet zover daalt dat de pomp geen water meer kan aanzuigen terwijl hij nog werkt. - De pomp kan indien gewenst ook ‘vast’ worden gemonteerd, met i.p.v. een flexibele slang een harde buis als afvoer (zie afb.) In dat geval dient de pomp zich minimaal een halve meter boven de bodem te bevinden. Werking Controleer voor gebruik of de waarden van het stopcontact, waar u de pomp op wilt aansluiten, corresponderen met die op het typeplaatje op de pomp (230V-50Hz). Overtuig u ervan dat er zich géén personen in de leeg te pompen ruimte (kelder/ boot/vijver enz.) bevinden. Automatische werking Nadat u de stekker in het stopcontact hebt gestoken schakelt de pomp automatisch in wanneer het water boven het ingestelde minimumniveau komt en schakelt hij uit wanneer het ingestelde minimumniveau is bereikt. Op deze wijze kan de pomp continu ingeschakeld staan en zal hij het waterniveau in bijv. een kelder of boot op peil houden. Ondanks het feit dat de pomp automatisch werkt is er toch regelmatig toezicht vereist om vast te stellen dat er zich geen problemen voordoen bij de werking, er geen beschadigingen zijn opgetreden enz. (zie ook: oververhittingbeveiliging). Handmatige werking Bij handmatige werking zal uw pomp beginnen te werken wanneer u de stekker in het stopcontact steekt en u er handmatig voor zorgt dat de vlotterschakelaar op de stand “in werking” staat. Dat doet u door de vlotterschakelaar rechtop te houden (elektrokabel aan de onderzijde). Als u de vlotter zó vasthoudt (of vastzet) zal de pomp blijven draaien. Stop de werking evenwel onmiddellijk wanneer er geen vloeistof meer wordt verpompt: de verpompte vloeistof koelt tevens de motor, die zonder koeling oververhit kan raken en stuk kan lopen! Houdt de pomp bij handmatig gebruik dus voortdurend in de gaten; drooglopen leidt ook tot verhoogde slijtage! Wanneer uw pomp toch even droog heeft gelopen, ontlucht hij niet automatisch. Schakel hem uit (stekker uit stopcontact!) en beweeg de pomp wat heen en weer zodat de lucht kan ontsnappen. Hierna kunt u de pomp weer gewoon gebruiken. Handmatige werking wordt uitsluitend geadviseerd voor kortdurende werkzaamheden waarbij u de pomp voortdurend in de gaten houdt. Bij automatische werking zal de pomp afslaan wanneer er nog relatief veel water in uw put/kelder/boot/vijver enz. over is, omdat de automatische vlotterschakelaar ruimte nodig heeft om te schakelen. Wanneer u ook het laatste water wilt verpompen adviseren wij op dat moment over te schakelen op handmatige werking. Door de pomp op het laagste punt (of in een uitholling) te plaatsen bereikt u minimaal restwater. Pas wel op voor drooglopen! Wanneer u de werking van de pomp wilt beëindigen dient u de stroomtoevoer te verbreken en de pomp in het water geheel te laten afkoelen voordat u hem uit het water neemt, om ontploffingen en ongelukken te voorkomen.9 Oververhittingsbeveiliging Uw dompelpomp is voorzien van een oververhittingsbeveiliging. Deze schakelt de pomp automatisch uit wanneer de motor te heet wordt. Wanneer hij voldoende is afgekoeld zal de pomp ook automatisch weer aanslaan. Oververhitting heeft evenwel altijd een oorzaak: de waaier kan zijn vastgelopen, er kan een lager versleten zijn enz. Wanneer die oorzaak niet wordt verholpen zal de oververhitting opnieuw optreden en wanneer zich dit proces te vaak herhaalt veroorzaakt dat serieuze schade aan uw pomp. Probeer dus vast te stellen wat er mis is en los dit probleem op. Indien de pomp hiervoor geopend moet worden dient u zich tot uw leverancier of een erkend vakman te wenden. Wanneer er bij een pomp die automatisch werkt te weinig controle wordt uitgeoefend kan de pomp dus ondanks de oververhittingbeveiliging stuklopen. De verantwoordelijkheid voor het toezicht blijft te allen tijde bij de gebruiker rusten! Onderhoud Voordat u controle- of schoonmaakwerkzaamheden aan uw pomp uitvoert dient u hem uit te schakelen en de stekker uit het stopcontact te nemen. Uw dompelpomp is nagenoeg onderhoudsvrij. Het enige wat u hoeft te doen is het volgende: Voer regelmatig een visuele inspectie uit. Is de pomp niet beschadigd? De elektrokabel, de stekker en de vlotterschakelaar met z’n kabel ook niet? Indien u wel beschadigingen constateert dient u zich tot uw leverancier of een erkend vakman te wenden. Probeer nooit zelf reparaties uit te voeren en haal zelf de pomp niet open! Controleer regelmatig de werking van de vlotterschakelaar, zeker wanneer u de pomp voor automatische werking hebt geïnstalleerd. Verwijder regelmatig de aanslag op de vlotter met schoon water. Controleer regelmatig (met uw vingers door de aanzuigopeningen) of er zich geen vuil (vezels, resten) rond de schoep heeft opgehoopt. Is dat wel het geval, verwijder deze dan. Lukt u dat niet, wend u dan tot uw leverancier of een erkend vakman en laat deze de pomp openen en het vuil verwijderen. Als u de pomp regelmatig op verschillende plaatsen gebruikt dient hij na elk gebruik met schoon water te worden door- en afgespoeld. Houd de bodem van de put (of de tegel waar de pomp op rust) vrij van modder en neerslag. Zorg ervoor dat de pomp niet bevriest. Laat hem tegen de winter volledig leeglopen en sla hem vorstvrij op. Controleer regelmatig de isolatieweerstand tussen de winding van de pomp (de beide fasen) en de omkasting (de aardleiding) om vast te stellen dat de isolatie- weerstand niet minder is dan 1 MΩ. Is dat niet het geval, wend u dan tot uw leverancier of servicestation en zorg ervoor dat de vereiste norm is bereikt voor u de pomp in gebruik neemt.10 Na 2000 draaiuren (bij normaal gebruik) dient de pomp een onderhoudsbeurt te ondergaan. Voer zelf geen onderhoud uit maar wend u hiertoe tot een erkend servicestation en controleer of zeker de onderstaande punten worden uitgevoerd: Ontmanteling van de pomp en controle op alle belangrijke delen zoals kogellagers, mechanische afdichtingen en de schoep. Bij beschadiging of slijtage dienen deze vervangen te worden. Druktest: Na een reparatie of vervanging dient een druktest te worden uitgevoerd. De druk moet gedurende 3 minuten 0,2MPa zijn zonder dat er lekkage of ‘zweten’ optreedt. Olie verversen: Daartoe dient de olie-vul-schroef van de olietank verwijderd te worden waarna de tank tot ongeveer 95% met 10# mechanische olie. Als de pomp voor langere tijd niet gebruikt zal worden dient hij uit het water te worden gehaald. Laat de pomp 10 minuten werken in schoon water om de harde sedimenten aan de binnen- en buitenkant van de pomp te verwijderen. Neem de stekker uit het stopcontact, maak de buitenzijde van de pomp schoon en laat de pomp goed drogen. Sla hem op een droge en veilige plaats. Storingen – oorzaak – remedie Storing Oorzaak Remedie Pomp start niet of moeilijk Geen stroom Te laag voltage Schoep vol rommel Spanningsverlies in de kabel Spoel stator doorgebrand Vlotter schakelt niet Controleer de stroomvoorziening en bedrading Voltage mag max. 10% afwijken van 230V Maak hem schoon Gebruik een dikkere kabel Opnieuw laten wikkelen en reviseren Breng de vlotter in een hogere positie Pomp draait, maar geeft geen water Inlaatopening is verstopt Knik in waterafvoerslang, of de slang zit verstopt Lucht rond de schoep

Waterpeil is de laag (handmatige werking) Maak ze schoon Leg de slang recht of verwijder de verstopping Schakel de pomp uit en beweeg hem wat heen en weer. Wacht tot de lucht ontsnapt is en start opnieuw Probeer de belemmering te verwijderen of wend u tot een vakman Dompel de pomp dieper in het water Pomp slaat niet

Vlotter kan niet zakken Geef de vlotter ruimte Onvoldoende Uitlaat ligt te hoog Pas positie aan11

Garantie Op de door u gekochte dompelpomp is de normale garantie op productie- en materiaalfouten van toepassing. De volgende schade en storingen zijn uitgesloten van garantie: Slijtage en defecten van roterende mechanische afdichtingen, veroorzaakt door drooglopen of de aanwezigheid van bepaalde stoffen en/of voorwerpen in het water. Blokkade van de waaier door vreemde voorwerpen Transportschade Beschadigingen veroorzaakt door onoordeelkundig gebruik Storingen die door onbevoegden tevergeefs zijn getracht te repareren, of door onoordeelkundige reparatie zijn veroorzaakt Schade door oververhitting Het openen van de pomp door onbevoegden als ook het aanbrengen van wijzigingen of toevoegingen aan de pomp doen de garantie en aansprakelijkheid van leverancier, importeur en fabrikant vervallen.

water Inlaatopeningen (deels) verstopt Waterafvoer, slang/buis deels verstopt Schoep versleten Er wordt lucht aangezogen Te weinig pompcapaciteit door vuil en zanderig water Maak ze schoon Verwijder het vuil Vervang de schoep Dompel de pomp minimaal 50 cm. onder water Maak de pomp schoon en laat uitgesleten delen vervangen Pomp start niet of slaat tijdens de werking plotseling af Thermische beveiliging stopt pomp vanwege oververhitting Het water is te warm Stroomuitval Stekker uit stopcontact Vuil of steentjes in de wateraanvoer Schoep verstopt Spoel stator doorgebrand Zie: oververhitting beveiliging Max. watertemperatuur 40°C Controleer zekeringen en aardlek herstel Verwijder vuil en steentjes Verwijder het vuil Opnieuw laten wikkelen en reviseren Winding stator doorgebrand Kortsluiting, mogelijk door lekkage Verstopte schoep De pomp te frequent gestart Pomp overbelast In alle gevallen: Oorzaak wegnemen en stator opnieuw laten wikkelen. Zend de pomp ter reparatie naar uw leverancier of servicepunt. Pomp geeft plotseling minder water Aanzuigopeningen zitten geblokkeerd Maak de openingen schoon12 Verwijdering Binnen de EU betekent dit symbool dat dit product niet met het normale huishoudelijke afval mag worden afgevoerd. Afgedankte apparaten bevatten waardevolle materialen die hergebruikt kunnen en moeten worden, om het milieu en de gezondheid niet te schaden door ongereguleerde afvalinzameling. Breng afgedankte apparatuur daarom naar een daarvoor aangewezen inzamelpunt of wend u tot het bedrijf waar u het apparaat gekocht hebt. Zij kunnen er voor zorgen dat zoveel mogelijk onderdelen van het apparaat hergebruikt worden. CE-Conformiteitsverklaring Zie pagina 46.13 Thank you Thank you very much for choosing for a Eurom device. You have made a good choice! We hope you will be satisfied about its functioning. To get maximum profit from your panel, it is important to read this manual attentive and totally before use, and to understand what is written. Read especially the safety instructions: they are there to protect you and your environment. Keep the manual in a safe place for future reference. Store also the package: that is the best protection for your heater in times of no-use. And if you at any time pass the appliance on, pass on the manual and package too. We wish you a lot of fun with the Flow submersible pump! Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl This manual has been complied with the utmost care. Nevertheless, we reserve the right to optimize this manual at any time and to adjust it technically. The images used may differ.
