BRUKSANVISNING Flow SPV900i Eurom

Instruksjoner (NO) (side 39)

Instruktionbok (SV) (sida 47)

Brugsanvising (DK) (side 55)

Takk for at du valgte en EUROM-enhet. Du har tatt det riktige valget! Vi haper det vil fungere til din fuller tilfredshet. For a f a det beste ut av encheten din, er det viktig at du leser og forstar donne handboken noye og i sin helhet for bruk. Vær spesielt oppmerksom pa sikkerhetsbestemmelsene; listet for a beskytte deg og ditt miljo! Oppbevar deretter manualen for fremtidig referanse. Oppbevar ogsa emballasjen: det er den beste beskyttelsen for encheten din under lagring utenom sesongen. Hvis du noen gang overfører encheten til noen andre, vennligst oppgiBrukermanualen og emballasjen.

Vi haper du liker Flow nedsenkbare pumper!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denne handboken er utarbeidet med største omhu. Likevel forbeholder vi oss retten til a optimalisere og tekisk justere delle handboken när som helst. Bildene som brukes kan vare forskjellige.

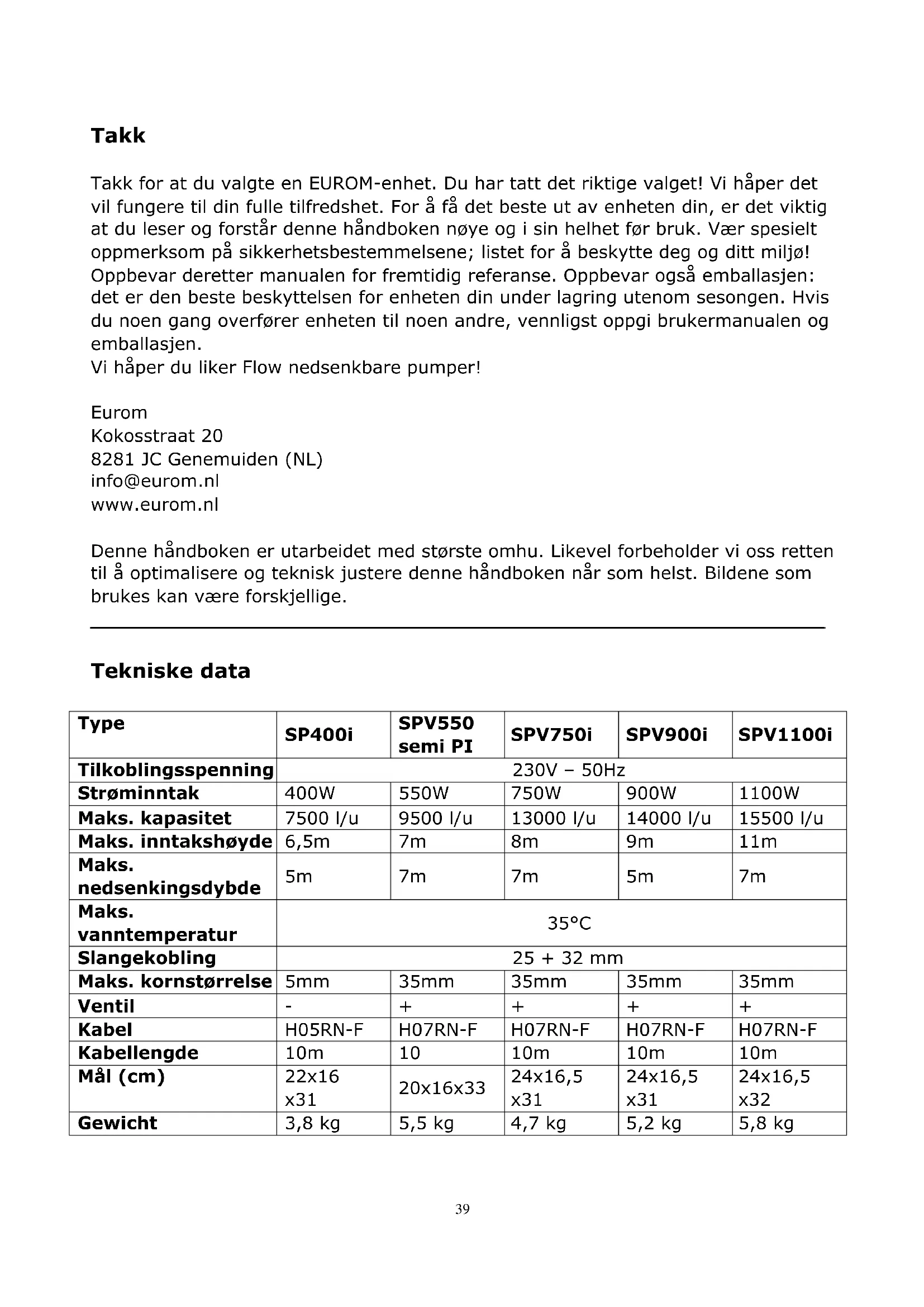

Tekniske data

Type	SP400i	SPV550 semi PI	SPV750i	SPV900i	SPV1100i
Tilkoblingsspenning	230V - 50Hz
Strøminntak	400W	550W	750W	900W	1100W
Maks. kapasitet	7500 l/u	9500 l/u	13000 l/u	14000 l/u	15500 l/u
Maks. inntakshøyde	6,5m	7m	8m	9m	11m
Maks. nedsenkingsdybde	5m	7m	7m	5m	7m
Maks. vanntemperatur	35°C
Slangekobling	25 + 32 mm
Maks. kornstørrelse	5mm	35mm	35mm	35mm	35mm
Ventil	-	+	+	+	+
Kabel	H05RN-F	H07RN-F	H07RN-F	H07RN-F	H07RN-F
Kabellengde	10m	10	10m	10m	10m
Mål (cm)	22x16 x31	20x16x33	24x16,5 x31	24x16,5 x31	24x16,5 x32
Gewicht	3,8 kg	5,5 kg	4,7 kg	5,2 kg	5,8 kg

Sikkerhetsforskrifter

För du tar den nye pumpen i bruk, mä du kontrollere den (inkl. kabel og stöpsel) for synlige skader. Ta/DD en skadet pumpe i bruk, og ta Kontakt med leverandøren for a faden erstattet.
- Av sikkerhetsårsaker må den nedsenkbare pumpen alltid være tilkoblet en jordet stikkontakt, som må være installer i trad med nasjonalt regelverk, på en sikret kurs på(Maximal 16A og med jordfeilbryter (nominell strøm ≤30 mA).
- Kontroller pumpen, strømkabelen og stopselet før hver gang de brukes. Dersom du konstaterer skade, ma du ikke bruke dem, men la de repareres av en autorisert elektriker.
- Sørg for at elektriske tinkoblinger er og forblir ørre til enhver tid. Rør heller ikke ved dem med våte hender.
- Kontroller at stikkontakten du ønsker Å koble pumpen til er egnet til formålet (se typeskiltet).
- Beskytt strømkabelen og stopselet mot varme, olje og skarpe kanter.
- Rengjør utløpsslangen førBruk.
- Kontroller før bruk at pumpens kapasitet ikke overstiges.
- Bruk/DDKabelen til a henge opp pumpen, for a senke den ell er for a flyte den. Om det er ndvendig kan et tau eventuelt festes til handtaket. Dra heller/DDKstpselet ut av stikkontakten etter ledningen, men trekk det ut med handen!
- Etter at du har pumpet vann som f.eks. var kloret aller inneholdt sedimenter, mä du spyle gjennom pumpen med kaldt vann.. Vær observant på at sand, andre slipemidler og etsende stoffer forårsaker raskere slitasie, og også påvirker pumpens kapasitet.
- Unngå at pumpen arbeider hvis den av noen Årsak/DDke kan fjerne vann, f.eks. gjennom tett utløp, for hoyt inntak osv. Dette skader pumpen!
- Bruk ikke pumpen på det befindner seg personer i objektet som skal pumps tomt. Det er alltid forbudt Å bruke davon pumpen i et svømmebasseng.
- Dersom pumpen løper tørr forårsaker dette raskere slitasje og overoppheting. Unngå derfor alltid at pumpen går mens vann ikke lenger forflyttes, og slå den umiddelbart avningar dette skjer.
- Før du utfører kontroll av ell er renngjaring av pumpen ma du sla den av giennom a trekke stopselet ut av stikkontakten.
For a unngä personskade ma du aldri stikke fingre inn i pumpens innsug mens stopselet star i stikkontakten!

• Sørg for Å holde nøye oppsynningar dette apparatet brukes iærheten av barn, handlingsinkapable personer eller husdyr. Apparatet er ikke egnet forBruk av personer (inkl. barn) med en fysisik,psykisk uller mental begrensning,ller mangel på erfaring og kjennskap,heller ikke under oppsyn eller etter instruks omBruk av apparatet av en person som er ansvarlig for deres sikkerhet.
• Hold apparatet utenfor barnsrekkevidde, og la de aldri vare alene med apparatet. När apparatet skal plasseres ma du ha med i betraktningen at det skal vare utenfor barnsrekkevidde. Sorg for at barn/DDke leker med apparatet.
• Reparer aldri pumpe, strømkabel eller støpsel selv, overlat oppgaven til en kvalifisert fagperson. Importøren og fabrikanten tar ikke ansvar for ukyndig utførte reparasjoner og/eller endringer utført på pumpen. Slike fær er øgså til at garantien ikke longer gjelder.

Hva er pumpen beregnet for?

Denne nedsenkbare pumpen er utviklet til privat bruk i og rundt hus og hage. Nedsenkbare pumper bruker forst og fremst til a fore bort vann, for flying av vann, for a pumpe vannreservoirer, kjellere, bater osv. somt for a sirkulere vann i en begrensetperiode.

OBS: Denne pumpen kan/DDke benyttes i et svommebasseng!

Pumpen er helt vanntett og kan senkes ned til en dybde pa(Maximum 5 aller 7 meter (se tekniske spesifikasjoner).

Type SPI: rent vann og sapevann

Type SPV of SPVi: rent og lettere urent vann og sapevann

Pumpen kan ikke brukes til etsende,lettantennelige aller eksplosive væsker (som bensin, diesel, petroleum, løsemidler o.l.), og heller ikke til sjøvann, fett, olje, saltvann, skittent vann fra toaletter o.l.

Temperaturen pÅ væsken som skal pumps må ikke være høyere enn 35^

Pumpen er/DDke egnet for kontinuerlig bruk, som kontinuerlig forflytting av vann. Ved sik bruk vil pumpens levetid bli betydelig redusert.

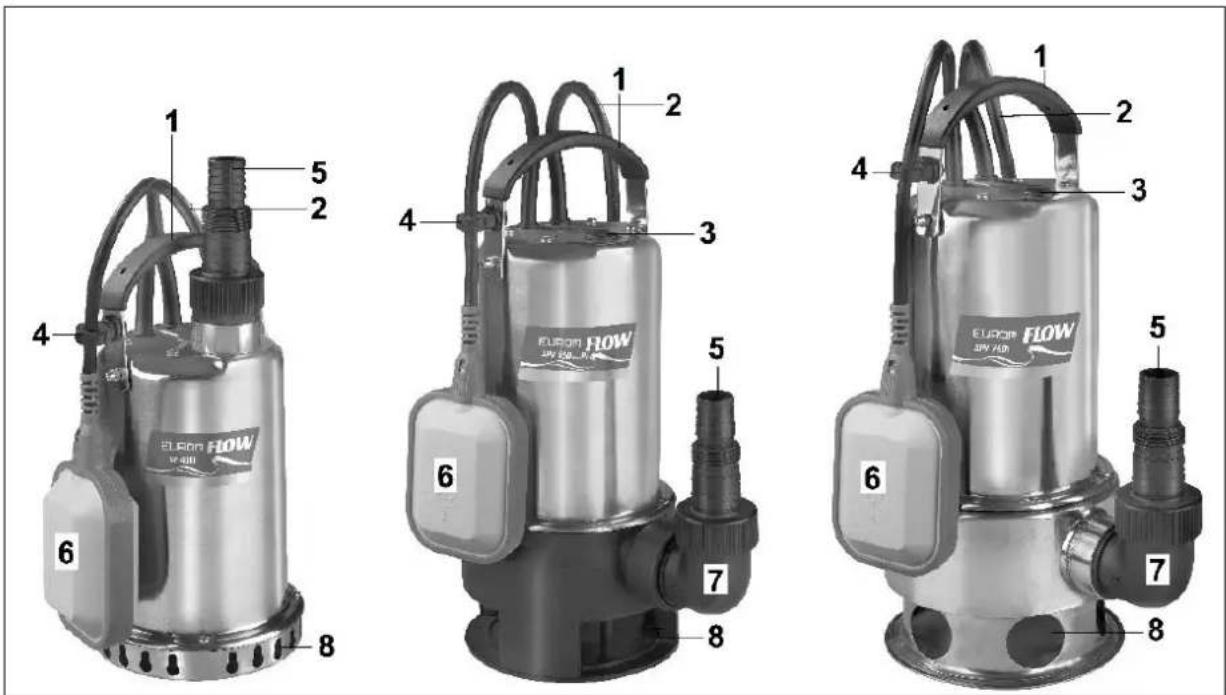

Beskrivelse

(kan variere noe etter modell)

1. Handtak
2. Strömkabel med stöpsel
3. Ventil
4. Feste for flottørkabel
5. Slangekobling
6. Nivabryter (flottor)
7. Slangekobling
8. Innsug

Før bruk

Fjern all emballasjen og hold den utenfor barns rekkevidde. Etter at emballasjen er fjernet, ma du kontrollere at apparatet ikke er skadet eller har tegn på en feil eller defekt. Ved tvil, bruk ikke apparatet, men takontakt med din leverandør for Å fä apparatet kontrollert eller skifftet ut.

Slangekobling

Skru den medfolgende boydene nippelen pa pumpen, med apningen vendt opp, som pa fotografiet over. Koble na slangen til pa reduksjonsnippelen.

Slangekoblingen er pa 32 til 25 mm. Dersom du kun bruker en slange av videre diameter kan du fjerne det smalere stykket fra nipelen, ved hjelp av en sag. Sett til slutt fast slangen med en slangeklemme pa den passende delen av koblingen.

Kabelfeste for flottør

Pumpen er utstyrt med en innstillbar nivabryter (flottør). Gjennom Å justere lengden på strömkabelen mellom flottoren og handtaket kan du justere start- og stoppunktet for pumpen.

• Nivåbryteren må vare stilt inn sik at flottøren enkelt og uten bruk av kraft kan nå punktene der den slår pumpen av og pa. For Å kontrollere dette plasserer du pumpen i et fat fylt med vann. Løft flottøren forsiktig opp for hand, og la den synke. Du vil nå merke när pumpen skrur seg av og pa, og kan eventuelt erterstilleppe punctete noe gjennom Å bruke klemmen til Å korte flottørkabelen noe inn eller slippe den litt ut.

Pass på at avstanden mellom flottøren og kabelklemmen på handtaket ikke er fort kort. For ø kunne fungere fleksibelt trenger nivabryteren litt plass.

• Når du stiller inn flottørbryteren ma du sorge for at den ikke nær bunnen før pumpen slås av. Unngå også at flottøren kan 'henge seg opp'. Dersom flottøren ikke gir 'AV'-signal vil pumpen fortsette Å gå, og til slut tlope torr erler ta fyr.

Plassering og flyting

Pass pà at flottøren kan bevege seg fritt, spesielt ved automatisk funksjön.

Pass à at innsugene ikke blokkeres (heller/DDelvis). Dersom pumpen skal sta à en myk overflate (f.eks. sand), bör den plasseres à en helle.

• Bruk ikke strømkabelen til Å løfte opp pumpen eller til Å henge den uttered. Dersom du ønsker Å slippe pumpen ned i f.eks. en brønn eller en sjakt, ma du bruke et tau som festes i handtaket.

• SPV550 semi PI - SPV750i - SPV900i - SPV1100i: Pumpen din er utstyrt med et automatisk system som toammer pumpen for luft nar den senkes under vann. Luftboblene som dukker opp er derfor ikke tegn på en feil, men helt normale.

Funksjon

Før bruk ma du kontrollere at stikkontakten du ønsker Å benytte er i trad med kravene pa typeskiltet (230V-50Hz) og at den er jordet (maks. 30mA) og utstyrt med en jordfeilbryter (nominell strøm ≤30 mA). Pass øgså pa at det ikke er noen personer i rommet som skal pumps tomt (kjeller / bæt / dam, osv).

Automatisk funksjon

Etter at du har satt stopselet i stikkontakten slår pumpen seg automatisk på'när vannet er over det innstilte minimumsnivæt, og slår den seg automatisk av igjen.när det innstilte minimumsnivæt näs. På这部分 maten kan pumpen kontinuereg livere tilkoblet, og vil den sorge for at vannivæt i f.eks. en kjeller eller en båt holdes på et gitt niva. Husk på at dette pumpen ikke er designet for arbeide kontinuereglig, den må også regelmessig skrus av. Selv om pumpen arbeider automatisk, behøves det regelmessig tilsyn for ä kontrollere at det ikke oppstår problemer, at det ikke har oppstätt skader osv. (se også:

overopphetingsbeskyttelse). När pumpen er satt til a fungere automatisk vil den

skru seg av mens det fremdeles er relativ mye vann i din kjeller/bat/dam osv, fordi den automatiske nivabryteren (flottoren) har bruk for plass for a fungere. Dersom du onsker a pumpe ut ogsa det resterende vannet, anbefaler vi deg a g over til manuell funksjon her. Gjennom a passere pumpen pa det laveste punktet (eller i et hull) oppnar lavest mulig niva pa restvann. Pass pa at pumpen ikke loper torr!

Manuell funksjon

Ved manuell funksjon vil pumpen begynne Å arbeide när du setter stopselet i stikkontakten og du samtidig manuelt sørger for at nivabryteren slär inn. Dette gjör du gjennom Å holde nivabryteren loddrett opp (flottørkabelen på undersiden). När flottøren holdes (eller settes fast) sik, vil pumpen fortsette Å gå. Stans den umiddelbart när det ikke longer pumps noen væske: væsken som pumpes kjøler øgsø motoren ned, og uten avkjøling kan den lope varm, og gå i stykker! Ved manuell bruk mæ pumpen fortløpende holdes Øye med; dersom den loper tørr færer dette til økt slitasje!

Om pumpen likevel har løpt tørr, tommas den ikke automatisk for luft. Skru den av (stopselet ut av stikkontakten!) og beveg pumpen litt frem og tilbake for a slippe ut luften. Deretter kan du igjen bruke pumpen som normalt. Manuell funksjon anbefales kun til kortvartig bruk der du hele tiden følger med på pumpen.

Beskytse mot overoppheting

Den nedsenkbare pumpen din er utstyrt med overopphetingsbeskyttelse. Denne sikringen slar automatisk motoren av nar den blir for varm. Nar den er tilstrekkelig avkjolt vil pumpen ogsa skru seg automatisk pa igjen.

Overoppheting har imidlertid alltid en Årsak: pumpehjulet kan ha gatt seg fast, et lager kan vare slitt, pumpen kan ha Iopt seg torr, og sa videre. Dersom Årsaken ikke er rettet opp, vil pumpen igjen bl for varm. Når dette skjer for ofte vil pumpenta skade av det. Prov derfor Å finne ut hva som er galt, og los problemet. Dersom pumpen ma Å apnes for Å gjore dette, ma du henvende deg til leverandøren ell er til en anerkjent fagperson.

Dersom en pumpe som arbeider automatisk ikke kontrolleres ofte nok, kan pumpen til tross for beskyttelsen mot overoppheting kjores i stykker. Ansvaret for at maskinen holdes under oppsyn ligger alltid hosBrukeren!

Vedlikehold

• Utfør regelmessig en visuell inspeksjon. Er pumpen uskadet? Er strømkabelen, stopselet og flottøren og dens kabel heller ikke skadet? Dersom du skulle oppdage skader, på du ta kontakt med leverandøren eller med en autorisert fagperson. Forsøk aldri ø utfør reparasjoner selv, og øpane ikke pumpen!

• Kontroller regelmessig (hver 3. maned) at flottoren fungerer som den skal, spesielt nar pumpen er installerert for a fungere automatisk.
  Fjern regelmessig beegg fra flottoren. Bruk rent vann for a gore dette.

• Kontroller regelmessig (med fingre gjennom innsuget) at skitt (fibre, rester)/DD: ikke har samlet seg rundt bladet. Dersom det er tilfelle, ma du fjerne skitten. Lykkes det okay, ma du ta kontakt med leverandoren ellr med en anerkjent fagperson, og la donne apne pumpen og fjerne skitten.
• Dersom du regelmessig bruker pumpen på ulike steder må den gjennomspyles og spyles av etter hvert bruk.
• Hold bunnen av bronnen (eller hellen pumpen starp) fri for gjørme og bunnfall.
• Sørg for at pumpen ikke fryser. La den lope seg tom För vinteren, og oppbevar den frostfritt.

Problem	Årsak	Løsning
Pumpen starter ikke	- Ingen strøm - Flottøren sitter fast	- Kontroller strømforsyningen - Rengjør flottøren og flottøraksen
Pumpen går rundt, men detkommen ilke noe vann	- Innsuget er blokkert. - Bøy på utløpsslangen, eller slangen er blokkert - Luft rundt bladet - Bladet har:gatt seg fast - Vannivæt er for lavt	- Rengjør den - Rett slangen ut uller fjern det som blokkerer den - Slå pumpen av og beveg den litt frem og tilbake. Vent til luften unnslipper, og start på ny. - Forsøk ø fjerne hindringen erler ta kontakt med en fagperson - Senk pumpen dypere ned i vann
Pumpen slår seg ikke av	- Flottøren synker ikke	- Gi flottøren tilstrekkelig med plass
Utilstrekkelig vannmengde	- Inntakene er (delvis) blokkert - for lav pumpekapasitet på grunn av skitt eller sandholdigvann	- Rengjør den - Rengjør pumpen og skift ut slitte deler
Pumpen starter.okke eller skrur seg plutselig av	- Overopppetingsbeskyttelsen stanser pumpen fordi den er for varm - Vannet er for varmt - Strømbrudd - Skitt eller stener i	- Se: overopppetingsbeskyttelse - Maks. vanntemperatur 40°C - Kontroller sikringer og jording - Fjern skitt og stener
	vanninntaket
Pumpen gir plutselig mindre vann ut	- Innsug er blokkert - Slangen er tett	- Rengjør innsugsåpningene - rengjør den

Garanti

På den nedsenkBare pumpen du har kjøpt gjelder vanlig garanti for produksjons- og materialfeit.

De følgende skadene og feilene dekker av garantien:

• Slitasje og defekter på roterende mekaniske tetninger, forårsaket av at pumpen har løpt tørr eller av at vannet har inneholdt spesifikke stoffer eller objekter.
• At pumpehjulet blokkeres av fremmedobjekter
• Transportskade
• Skader forarsaket av uforstandig bruk
• Feil som er forsørkt reparert av ukyndige, eller som er forårsaket av ukyndige reparasjonsforsk.
• Skade oppstätt gjennom overoppheting

Dersom pumpen Åpnes av/DDke-godkjent personell,ller det er utførnt endringer ell lagt til modifikasjoner av pumpen, er garantien og leverandorens,importorens og fabrikantens ansvar ikke lenger a anse som gjeldende.

Fjerning

I EU betyr dette symbol at dette produitet ikke har blitt bortfør med vanlig husholdningsavfall. Afghanere har vaert i stand til Å skape verdifulle materialer som har blitt brukt tidligere, men har ikke blitt skadet av orgasme skader på døren. Ta avhendte utstyr derfor til en tilordnet innsamlingspunkt eller vend deg til den bedrift hvor du steker på stekeovnen. Han kan ha blitt ansatt for da det er mulig deler av encheten

CE-erklæring

Se side 71.

Tacka

Type SPV og SPVi: sæbeyand, rent og let beskidt vand.

Placering og flytning
