MODE D'EMPLOI DIOCAMRE01 DIO

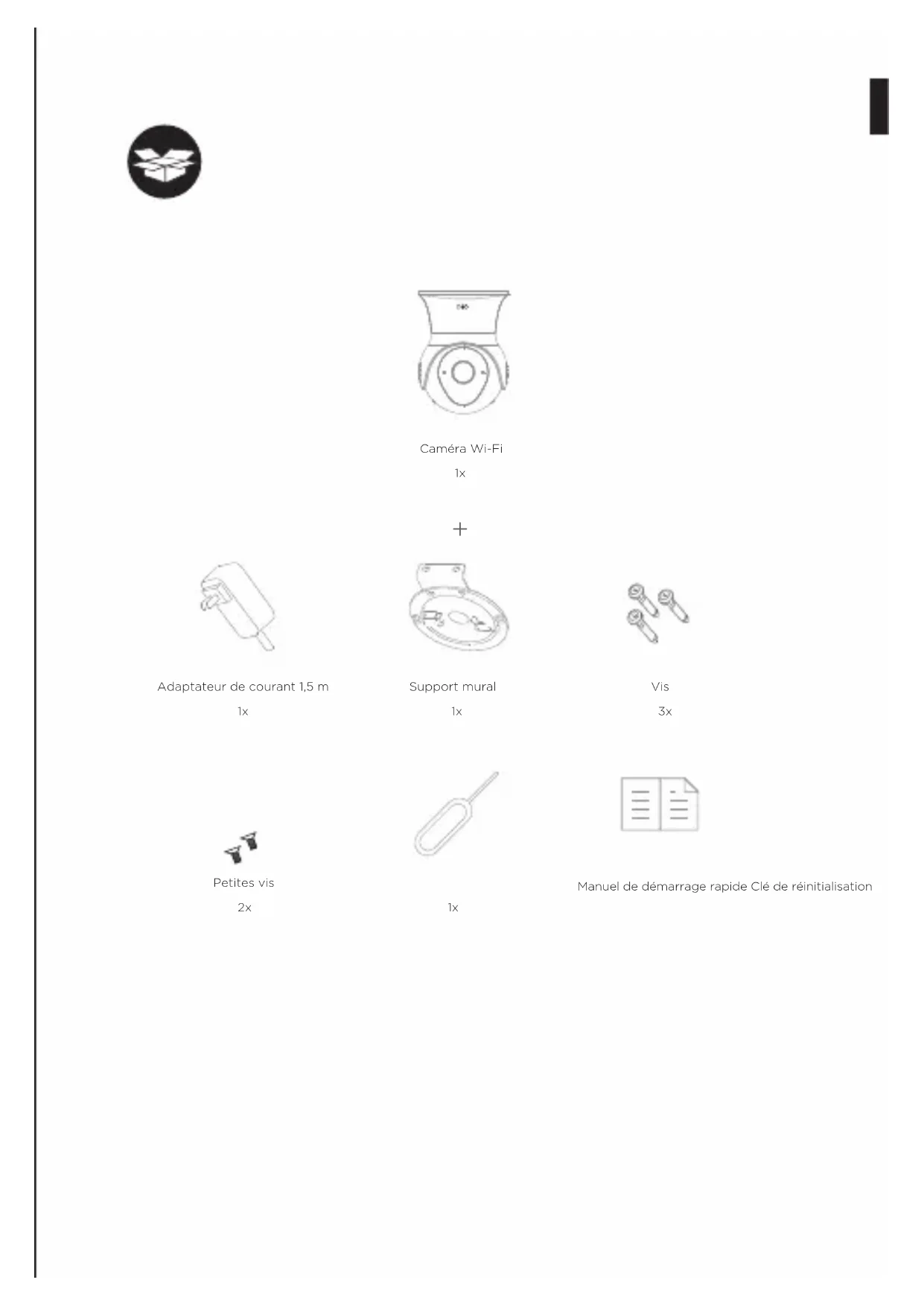

Adaptateur de courant 1,5 m

Manuel de démarrage rapide Clé de réinitialisation

Petites vis 2x1. Microphone Capture le son de votre vidéo

2. Voyant lumineux d’état

4. Bouton de réinitialisation

5. Câble électrique DC12V / 1A

Lumière rouge xe : la connexion de la caméra est anormal Lumière rouge clignotante : en attente de connexion Wi-Fi, ou en connexion (clignotement rapide) Lumière bleu xe : caméra fonctionne correctement Lumière bleu clignotante : en attente de conguration manuelle du Wi-Fi, ou en connexion (clignotement rapide) Description de l’appareil

51 Branchez la caméra sur le secteur, en vous assurant de bien enclencher le câble, le voyant rouge commence à clignoter. Après quelques secondes, vous entendrez un petit bip sonore vous indiquant que la caméra peut être connectée au Wi-Fi via votre smartphone ou tablette. 2 Téléchargez l’application gratuite DiO One et créez votre compte. La caméra DiO est également compatible avec l'application My Chacon. 3 Suivez les instructions sur l’application pour connecter la caméra au Wi-Fi. Assurez-vous que votre réseau Wi-Fi est disponible et apporté de votre caméras. Ajoutez la caméra à l’application en cliquant sur le « + », sélectionnez l’appareil à ajouter et choisissez votre mode de conguration (scanner code QR ou recherche automatique du réseau Wi-Fi).

1. Connexion de la caméra

Attention : - Assurez-vous que le routeur Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz). - Lors de la conguration, votre smartphone doit être sur le même réseau Wi-Fi que la caméra. - Une caméra peut uniquement être ajoutée à un compte. Si la caméra a déjà été ajoutée, elle ne peut pas être ajoutée à un autre compte.1 Retirer la languette de protection de la lentille. 2 Si vous placez la caméra au plafond : - xer le support plastique au plafond à l’aide des vis fournies - visser la caméra sur le support 3 Si vous installez la caméra sur un mur vertical : - attacher le support métallique au support en plastique avec les deux petites vis fournies - xer le support au mur à l’aide des vis fournie (voir illustration) - visser la caméra sur le support

Attention : Pour assurer l’étanchéité de votre appareil, veuillez placer votre caméra avec la lentille de l’appareil vers le bas.3. Utilisation

1. Menu de conguration du compte

2. Pour ajouter un nouvel appareil

3. Ouverture de conguration des appareils installés

4. Accès à l’interface d’utilisation de la caméra

1. Visualisation en direct

Appuyer sur l’images pour - Passer en plein écran - Image SD ou HD Rotation de la caméra : glissez votre doigt vers le haut, bas, gauche ou droite sur la retransmission en directe.

2. Fonctions rapides :

- Activer/ désactiver la détection de mouvement - Écouter - Parler - Prendre une photo de la vidéo en direct (enregistrement sur votre smartphone) - Enregistrer la vidéo en cours (enregistrement sur votre smartphone)

3. Eacer vos détections de mouvements ou sonores

4. Détections de mouvements ou sonores enregistrées

6. Visualisation des enregistrements

Grace à la carte mémoire intégrée, vous pouvez enregistrer en continue jusqu’à 72h même en cas de perte de connexion au réseau Wi-Fi. Possibilité de n'enregistrer qu'en cas de détection de mouvement ou de son, pendant 1, 3 ou 5 minutes, pour cela aller dans le menu de conguration.

7. Menu de conguration de la caméra

1. Pivoter l’image de la vidéo à 180°, dans le cas où la caméra est installée à l’envers.

2. Activer/ désactiver/ ajuster la sensibilité (basse, moyenne ou haute)

de la détection de mouvement

3. Activer/ désactiver/ ajuster la sensibilité de la détection sonore

4. Options d’enregistrement

An de n'enregistrer la vidéo qu'en cas de détection de mouvement ou sonore, pendant 1, 3 ou 5 minutes.

5. Activer/ programmer/ désactiver le mode veille

Activez le mode veille pour empêcher la caméra de lmer.

5FR Informations de l’appareil Sur la page d’accueil de l’App DiO One, faite un appui long sur l’objet que vous souhaitez modier, ou appuyez sur le petit crayon situé en haut à droite de l’écran et ensuite celui de l’appareil que vous souhaitez modier.

1. Nom de l’appareil

2. Emplacement de l’appareil

3. Image de l’appareil – possible d’utiliser votre propre image

4. Version du logiciel de la caméra.

En cas de mise à jour disponible, un petit point rouge apparaitra à côté de la version. 5/6. Activer/ désactiver les notications push en cas de détection Pour recevoir les notications push, vous devez activer les notications « DiO One» dans les paramètres de votre smartphone.

7. Enregistrer les modications réalisées

8. Désinstaller la caméra du compte

6Pour rétablir les réglages d’usine de la caméra, appuyer durant 5 secondes sur le bouton de réinitialisation de la caméra. Attention : Si vous souhaitez faire une réinitialisation complète (par ex. pour en changer de propriétaire), veuillez tout d’abord eacer la caméra de votre compte dans l’application et ensuite faire une réinitialisation.

5. Caractéristiques techniques

6. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.chacon.com

• Vidéo - HD 1080p (1920X1080) / 25 fps - Rotation : verticale -10°-65° / horizontale 0-355° - Senseur CMOS 1/2,9 ‘’ - Détection de mouvement ajustable (basse, moyenne, haute ou éteint) - Vision nocturne jusqu’à 10 m avec ltre infrarouge - Zoom numérique x4

• Audio : Haut-parleur & microphone intégrés

• Compatible Wi-Fi 802.11b /g /n - WPA /WPA2- Personal

• Fréquence : Wi-Fi 2.4 GHz

• Puissance Max. : 11,5 mW EIRP

• Adaptateur électrique : - Modèle : DCT12W120100EU-A0 - Tension d'entrée : 100-240V~ - Fréquence d'entrée : 50/60Hz - Tension de sortie : 12,0Vdc - Courant de sortie : 1,0A - Puissance de sortie : 12.0W - Rendement actif moyen : 83,69%. - Rendement à faible charge (10%) : 78,25% - Consommation à vide : 0,068W

• Utilisation extérieure : IP54

• Température de fonctionnement : -20° - 50° C
