MANUALE UTENTE DIOCAMRE01 DIO

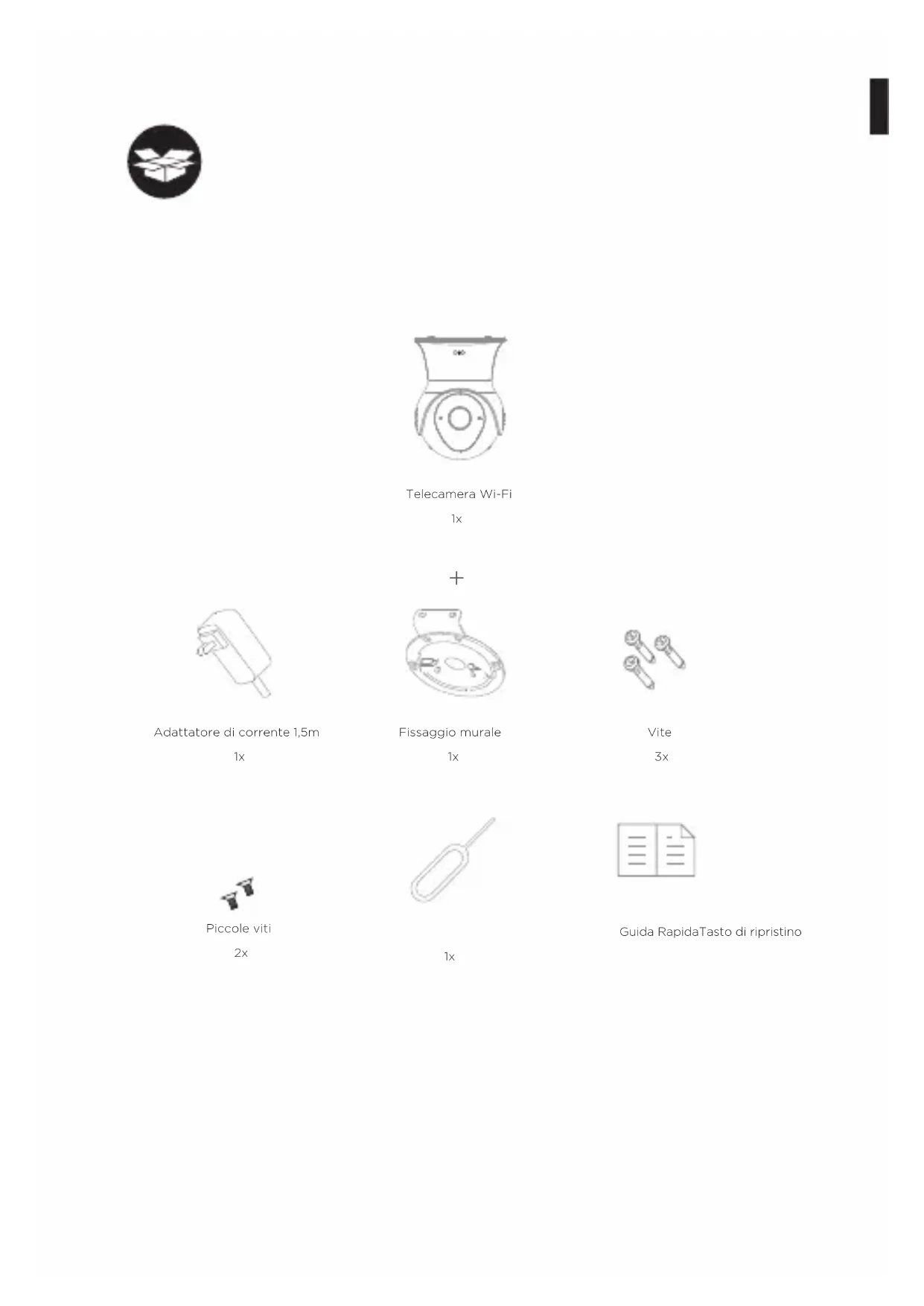

Manuale di inizio veloce

Adattatore di corrente 1,5m

1x

Fissaggio murale

1x

Vite

3x

Piccole viti

2x

1×

Guida RapidaTasto di ripristino

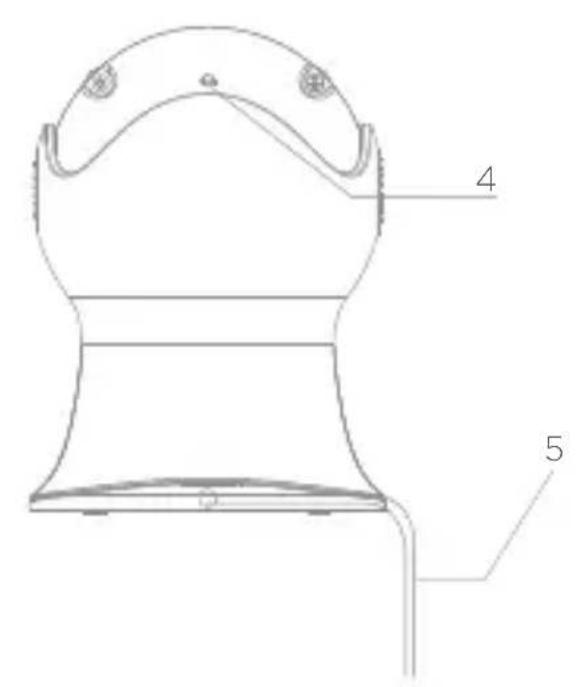

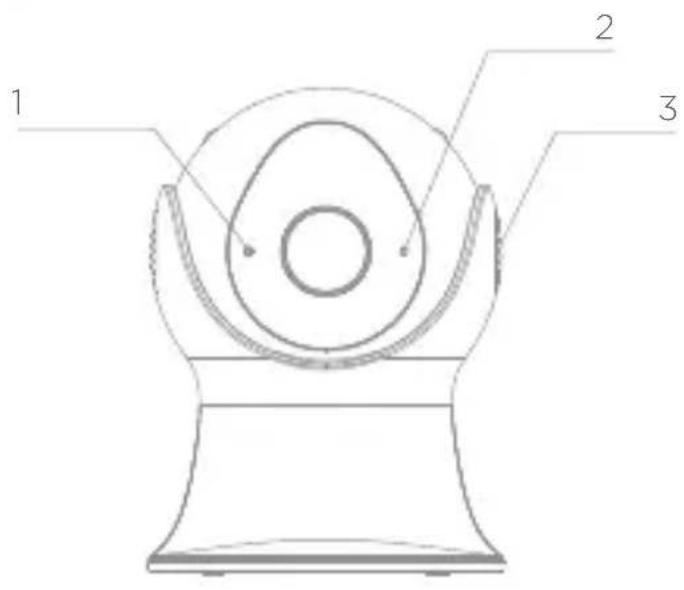

Descrizione del dispositivo

1 2 3

4 5

1. Microfono : Registra il suono del vostro video

2. Spia luminosa di stato

3. Luce rossa fissa: la connessione della telecamera è anomala

4. Luce rossa lampeggiante: in attesa di connessione Wi-Fi, o in fase di connessione (lampeggiamento veloce)
   • Luce blue fissa: telecamera funzionante

5. Luce blu lampeggiante: in attesa di impostazione manuale del Wi-Fi, o in fase di connessione (lampeggio veloce)

6. Altoparlante

7. Pulsante di reset
8. Cavo elettrico

DC12V/1A

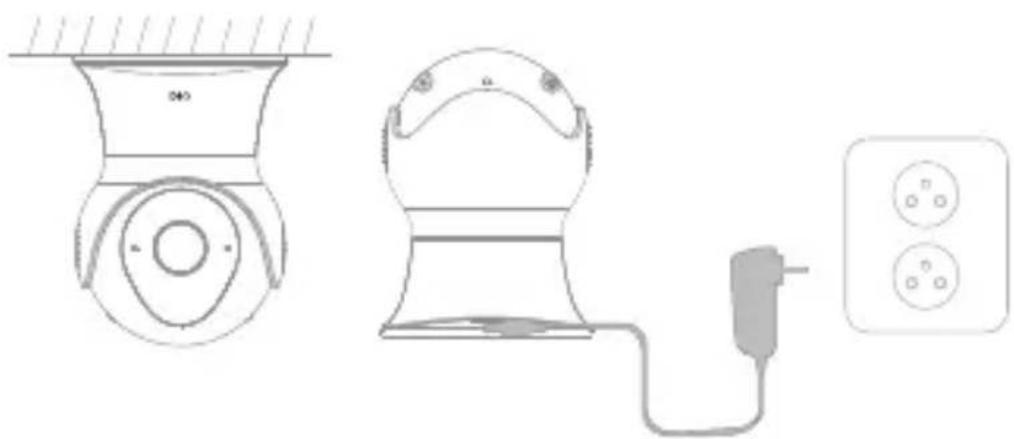

1. Connessione della telecamera

1 Collegiate la telecamera alla corrente, controllando di attivare il cavo, la spia rossa inizia a lampeggiare. Dopo alcuni secondi, sentirete un bip sonoro che vi indica che la telecamera può essere connessa al Wi-Fi via il vostro smartphone o tablet.

2 Scaricate l'app gratuita DiO One e create il vostro account. La telecamera DiO è anche compatibile con l'app My Chacon

3 Seguite le istruzioni sull'app per connettere la telecamera al Wi-Fi. Verificate che la vostra rete Wi-Fi sia disponibile e a raggiunge la vostra telecamera. Aggiungete la telecamera all'app cliccando su "+" , selezionando il dispositivo da aggiungere e scegliete la vostra configurazione (scanner QR code o ricerca automatica della rete Wi-Fi).

Avvertenza:

• Verificate che il router Wi-Fi sia su una banda 2,4GHz (non funziona in 5GHz)
• Durante la configurazione, il vostro smartphone deve essere connesso ala stessa rete Wi-Fi della telecamera
• Una telecamera può essere abbinata solo ad un account. Se la telecamera è già stata aggiunta, non può essere aggiunta ad un altro account.

1 Togliete la pellicola di protezione della lente

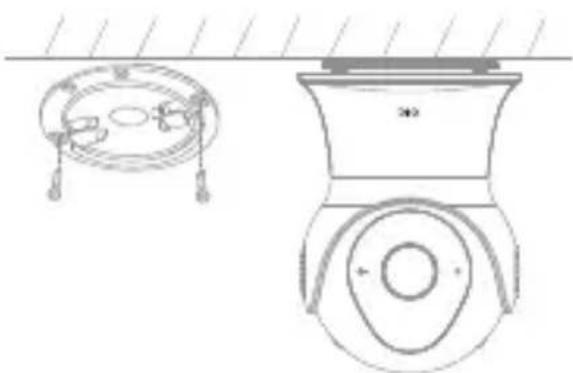

2 Se posizionate la telecamera al soffitto:

- Fissate il supporto di plastica al soffitto grazie alle viti incluse

- Avvitate la telecamera sul supporto

3 Se installate la telecamera su una parete verticale:

• Attaccate il supporto metallico al supporto di plastica con le due viti fornite
• Fissate il supporto al muro con le viti incluse (vedere immagine)
• Avvitate la telecamera sul supporto

Per garantire l'impermeabilità del vostro dispositivo, posizionate la vostra telecamera con la lente verso basso

1. Menù di configurazione del conto
2. Per aggiungere un nuovo dispositivo
3. Apertura di configurazione dei dispositivi installati
4. Accesso all'interfaccia di utilizzo della telecamera

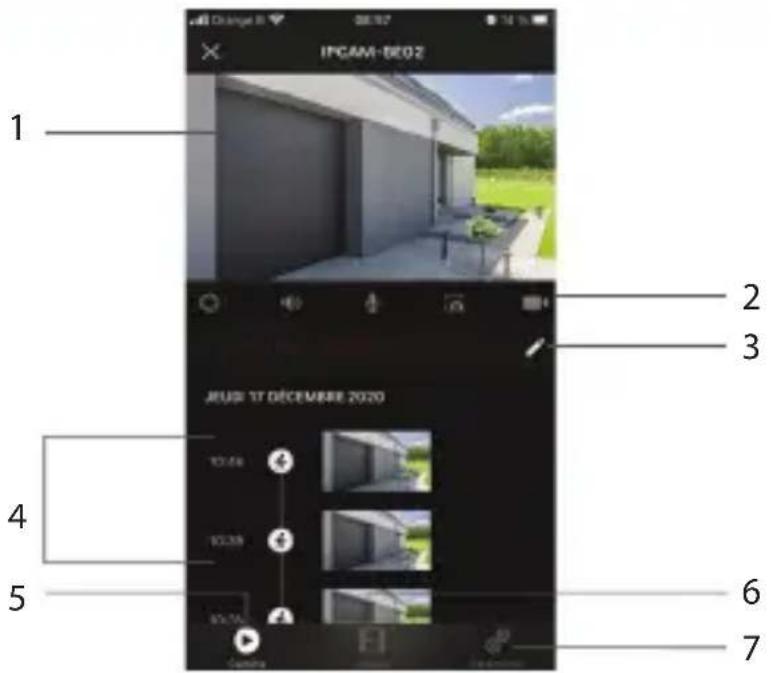

Interfaccia della telecamera

IPCAM-DE02 1 2 3 JEUSI 17 DÉCEMRE 2020 4 5 6 7

1. Visualizzazione in diretta

Premete l'immagine per

• Visualizzare le schermo intero
• Immagine SD o HD

Rotazione della telecamera: passate il vostro dito verso l'alto, il basso, a sinistra, o a destra sulla trasmissione in diretta.

1. Funzionalità veloci:

2. Attivare / disattivare il sensore di movimento

3. Ascoltare
4. Parlare
5. Fare una foto del video in diretta (registrazione sul vostro smartphone)

6. Registrare il video in corso (registrazione sul vostro smartphone)

7. Cancellare i vostri rilevamenti di movimenti o di suono

8. Rilevamenti di movimento o di suono registrati
9. Interfaccia telecamera
10. Visualizzazione delle registrazioni

Grazie alla scheda memoria integrata, potete registrare fino a 72 ore perfino in caso di perdita di connessione alla rete Wi-Fi

Possibilità di registrazione solo in caso di rilevamento di movimento o di suono durante 1, 3 o 5 minuti, nel menù di impostazione

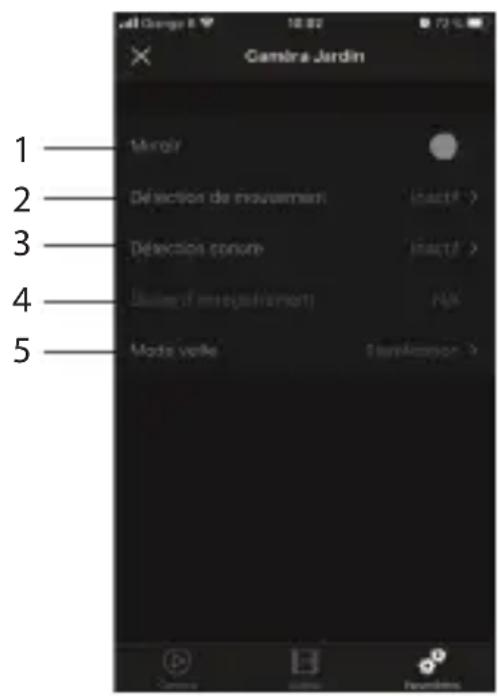

1. Menù di impostazione della telecamera

Camera settings menu

1. Girate l'immagine del video a 180°, qualora la telecamera fosse installata al contrario
2. Attivare / disattivare / regolare la sensibilità (bassa, media o alta) del sensore di movimento
3. Attivare / disattivare / regolare la sensibilità del sensore di suono
4. Opzioni di registrazione
   Per la registrazione di un video solo in caso di rilevamento di movimento o di suono, per una durata di 1, 3 o 5 minuti.
5. Attivare / Programmare / disattivare la modalità veglia
   Attivate la modalità veglia per impedire la telecamera di filmare.

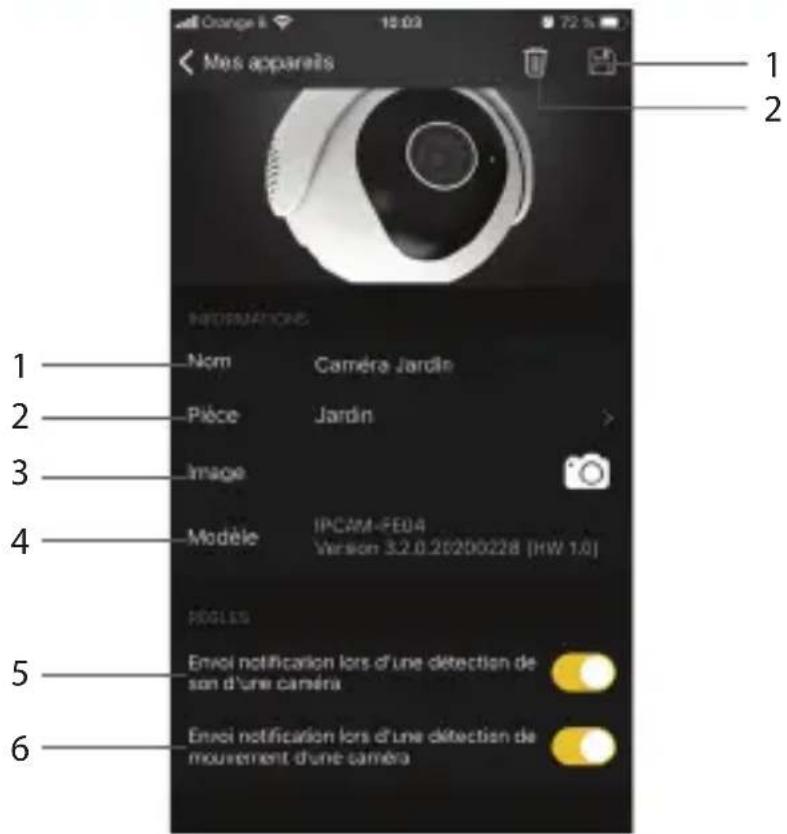

Informazioni del dispositivo

Sulla home page dell'App DiO One, premete a lungo l'oggetto che desirate modificare, o premete la piccola penna situata in alto a destra dello schermo e poi il dispositivo che desiderate modificare.

1. Nome del dispositivo
2. Posizione dell'apparecchio
3. Immagine del dispositivo – possibilità di utilizzare la propria foto
4. Versione del software della telecamera In caso di aggiornamento disponibile, un puntino rosso appare vicino alla versione
   5/6. Attivare / disattivare le notifiche push in caso di rilevamento Per ricevere le notifiche push, dovete attivare le notifiche "DiO One" nelle impostazioni del vostro smartphone
5. Registrare le modifiche
6. Disinstallare la telecamera dall'account

4. Reset

Per ripristinare le impostazioni iniziali della telecamera, premete per 5 secondi il tasto di reset della telecamera.

Avvertenza: Se desiderate fare un reset completo 5ad esempio per cambiare il proprietario), dovete cancellare prima la telecamera dal vostro account nell'app poi fare un reset.

5. Caratteristiche tecniche

• Video
- HD 1080p (1920x1080) / 25 fps
- Rotazione: verticale -10°-65° / Orizzontale 0-350°
- Sensore CMOS 1/2,9"
- Sensore di movimento regolabile (basso, medio, alto, o spento)
- Visione notturna fino a 10 m con filtro infrarosso
- Zoom numerico x4
• Audio:
- Altoparlante & microfono integrati
- Compatible Wi-Fi 802.11b/g/n – WPA/WPA2 – Personal
• Frequenza: Wi-Fi 2,4 GHz
• Potenza Max: 11,5mW EIRP

• Adattatore elettrico :
• MODELLO: DCT12W120100EU-AO
• Tensione d'ingresso: 100-240V
• Frequenza d'ingresso: 50/60Hz
• Tensione di uscita: 12,0Vdc
• Corrente di uscita: 1,0 A
• Potenza di uscita: 12,0W
• Rendimento attivo medio: 83,69%
• Rendimento a carica debole (10%): 78,25%

• Consumo a vuoto: 0,068W

• Uso da esterno: IP54

• Temperatura di funzionamento: -20° - 50°C
  • Dimensioni / peso: 75x105 mm / 235g

6. Completare la vostra installazione

Completate il vostro impianto con le soluzioni DiO per controllare il vostro riscaldamento, le vostre luci, le vostre tapparelle, il vostro giardino o visualizzare quello che sta succedendo a casa con la telesorveglianza.

Facili, di qualità, evolutive ed economiche, scoprite tutte le soluzioni DiO connected home su www.chacon.com.

Corriente continua (DC)

Reciclaje

Corrente direta (DC)

Reciclagem

Corrente continua (DC)

Riciclo

Conformemente alle direttive europee RAEE (2002/96/CE) e alla direttiva in materia di accumulatori (2006/66/CE), tutte le apparecchiature elettriche, elettroniche o gli accumulatori devono essere raccolti separatamente da un'impresa locale specializzata nello smaltimento dei rifiuti. Non smaltire questi prodotti con i rifiuti ordinari. Fare riferimento alla regolamentazione in vigore. Il simbolo del contenitore per rifiuti indica che questo prodotto non può essere smaltito con i rifiuti domestici in nessun paese dell'UE. Per evitare rischi per l'ambiente o la salute umana derivanti da uno smaltimento incontrollato, riciclare il prodotto in modo responsabile al fine di promuovere l'uso sostenibile del materiali. Per restituire i dispositivi usati, utilizzare il sistema di raccolta o contattare il rivenditore originale che si occuperà del riciclo nel rispetto della normativa vigente.

Dichiarazione di conformità

CHACON dichiara che il dispositivo Wi-Fi DIOVDP-BOI è conforme ai requisiti e alle disposizioni della direttiva RED 2014/53/EU. Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo: www.chacon.be->support->téléchargements

Requisiti speciali riguardanti l'installazione e l'uso della telecamera di sorveglianza possono esistere nel tuo luogo di residenza (paese, città, città), è tua esclusiva responsabilità informarti su questi requisiti locali e applicarli di conseguenza,

Direct current (DC)

Recycling

- L'adattatore CA deve essere collegato esclusivamente all'interno dell'abitazione e in un ambiente asciutto.

- Non installarlo vicino a fonti di calore.

- Tenere l'adattatore CA accessibile in modo da poterlo scollegare facilmente se necessario.

- Se è necessario pulire il prodotto, utilizzare un panno morbido.

Consiglio:

- Qualsiasi materiale interposto tra il prodotto e il router Wi-Fi riduce la distanza operativa (principalmente: pareti in cemento armato, pareti in calcestruzzo, superfici metalliche). Tenerne conto quando si determina il posizionamento della telecamera.

- Preferire un'installazione riparata dalla telecamera e a un'altezza superiore a 2,5 m per limitare l'accessibilità.
