MANUAL DE USUARIO DIOCAMRE01 DIO

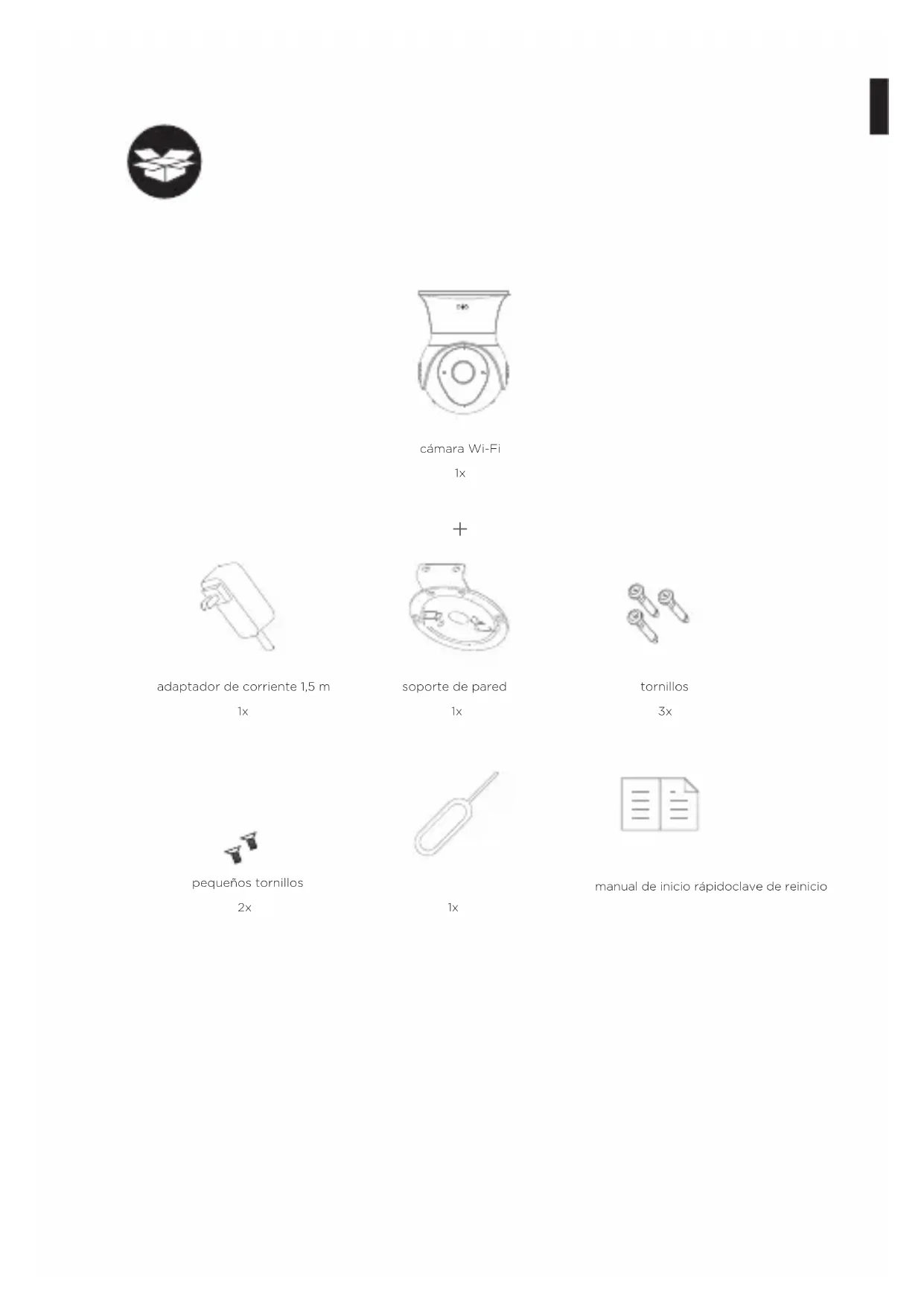

adaptador de corriente 1,5 m

manual de inicio rápidoclave de reinicio

pequeños tornillos 2x1. Micrófono: captura el sonido del vídeo

2. Indicador luminoso

4. Botón de reinicio

5. Cable eléctrico 12 VCC/1 A

Luz roja ja: la conexión de la cámara es anormal Luz roja intermitente: esperando conexión Wi-Fi o conectándose (intermitencia rápida) Luz azul ja: la cámara funciona correctamente Luz azul intermitente: esperando conguración manual de Wi-Fi o conectándose (intermitencia rápida) Descripción del aparato

51 Conecte la cámara al suministro eléctrico asegurándose de encajar bien el cable; el indicador luminoso rojo empieza a parpadear. Después de unos segundos escuchará un pitido que le indica que la cámara puede conectarse a la red Wi-Fi a través de su smartphone o tableta. 2 Descárguese la aplicación gratuita DiO One y cree su cuenta. La cámara DiO también es compatible con la aplicación Mi Chacón. 3 Siga las instrucciones de la aplicación para conectar la cámara a la Wi-Fi. Asegúrese de que su red Wi-Fi esté disponible. Añada la cámara a la aplicación haciendo clic en "+", seleccione el dispositivo que se va a añadir y seleccione el modo de proceder (captura de código QR o conguración inteligente).

1. Conectar la cámara

Nota: - Esta cámara solo admite una red wi 2.4 GHz (No funciona en 5GHz) . - Asegúrese de que el smartphone esté bien conectado a la red wi adecuada. Cuando tenga que registrar el SSID, asegúrese de indicar la misma red wi y la contraseña correcta. - Una cámara solo puede añadirse a una cuenta. Si la cámara ya se ha añadido, no puede añadirse a otra cuenta.1 Retire la lengüeta de protección de la lente. 2 Si coloca la cámara en el techo: - je el soporte de plástico al techo con los tornillos suministrados - enrosque la cámara al soporte 3 Si instala la cámara sobre una pared vertical: - je el soporte metálico al soporte de plástico con los dos tornillos suministrados - je el soporte a la pared con los dos tornillos suministrados (ver ilustración) - enrosque la cámara al soporte

2. Instalar la cámara

Atención: Para garantizar la impermeabilidad del producto, coloque su cámara com la lente hacia abajo.3. Uso

1. Menú de conguración de la cuenta

2. Para añadir un nuevo dispositivo

3. Apertura de la conguración de los dispositivos instalados

4. Acceso a la interfaz de usuario de la cámara

3ES Interfaz de la cámara

1. Visualización en directo

Pulse la imagen para - Ir a pantalla completa - Imagen SD o HD Rotación de la cámara: Desliza el dedo hacia arriba, hacia abajo, hacia la izquierda o hacia la derecha en la emisión en directo.

2. Funciones rápidas :

- Activación/desactivación de la detección de movimiento - Escuchar - Hablar - Haz una foto del vídeo en directo (grabado en tu smartphone) - Graba el vídeo actual (guárdalo en tu smartphone)

3. Borra tus detecciones de movimiento o sonido

4. Detecciones de movimiento o sonido grabadas

5. Interfaz de la cámara

6. Visualización de grabaciones

Gracias a la tarjeta de memoria incorporada, puedes grabar de forma continua hasta 72 horas incluso si pierdes la conexión a la red Wi-Fi. Posibilidad de grabar sólo cuando se detecta movimiento o sonido, durante 1, 3 o 5 minutos, para ello vaya al menú de conguración.

7. Menú de conguración de la cámara

7ES Menú de conguración de la cámara

1. Gira la imagen del vídeo 180°, en caso de que la cámara esté instalada al revés.

2. Activar/desactivar/ajustar la sensibilidad (baja, media o alta) de la detección

3. Activar/desactivar/ajustar la sensibilidad de la detección de sonido

4. Opciones de grabación

Para grabar vídeo sólo cuando se detecta movimiento o sonido, durante 1, 3 o 5 minutos.

5. Activar/programar/desactivar el modo de reposo

Active el modo de espera para evitar que la cámara lme.

5ES Información sobre el dispositivo En la página de inicio de la DiO One App, pulsa prolongadamente el objeto que quieras editar, o bien pulsa el pequeño lápiz de la esquina superior derecha de la pantalla y luego el lápiz del dispositivo que quieras editar.

1. Nombre del dispositivo

2. Ubicación del dispositivo

3. Imagen de la cámara: es posible utilizar su propia imagen

4. Versión del software de la cámara.

Si hay una actualización disponible, aparecerá un pequeño punto rojo junto a la versión. 5/6. Activar/desactivar las noticaciones push en caso de detección Para recibir noticaciones push, debes activar las noticaciones "DiO One" en los ajustes de tu smartphone.

7. Guardar los cambios

8. Desinstalar la cámara de la cuenta

6Para restablecer los ajustes de fábrica de la cámara, pulse 5 segundos el botón de reinicio de la cámara. Atención: Si desea un restablecimiento completo (cambio de propietario), elimine primero la cámara de su cuenta en la aplicación y luego proceda con el restablecimiento.

5. Características técnicas

6. Completar la instalación

Complete la instalación con las soluciones DiO para controlar la calefacción, la iluminación, las persianas, el jardín o para ver lo que ocurre en su casa con la videovigilancia. Fácil, evolutivo, económico y de gran calidad: descubra todas las soluciones DiO connected home en www.chacon.com

• Vídeo - HD 1080p (1920X1080) / 25 fps - Rotación: vertical -10°-65° / horizontal 0-355° - Sensor CMOS 1/2,9 ‘’ - Detección de movimiento ajustable (baja, media, alta o apagada) - Visión nocturna hasta 10 m con ltro de infrarrojos - Zoom digital x4

• Audio: Altavoz y micrófono integrados

• Compatible Wi-Fi 802.11b /g /n - WPA /WPA2- Personal

• Frecuencia: Wi-Fi 2.4 GHz

• Potencia máx.: 11,5 mW EIRP

• Adaptador de corriente : - Modelo : DCT12W120100EU-A0 - Tensión de entrada : 100-240V~ - Frecuencia de entrada : 50/60Hz - Tensión de salida : 12.0Vdc - Corriente de salida : 1.0A - Potencia de salida : 12.0W - Eciencia activa media: 83,69%. - Eciencia a baja carga (10%): 78,25%. - Consumo en vacío : 0,068W

• Temperatura de funcionamiento: -20 - 50 °C

5. Características técnicas
