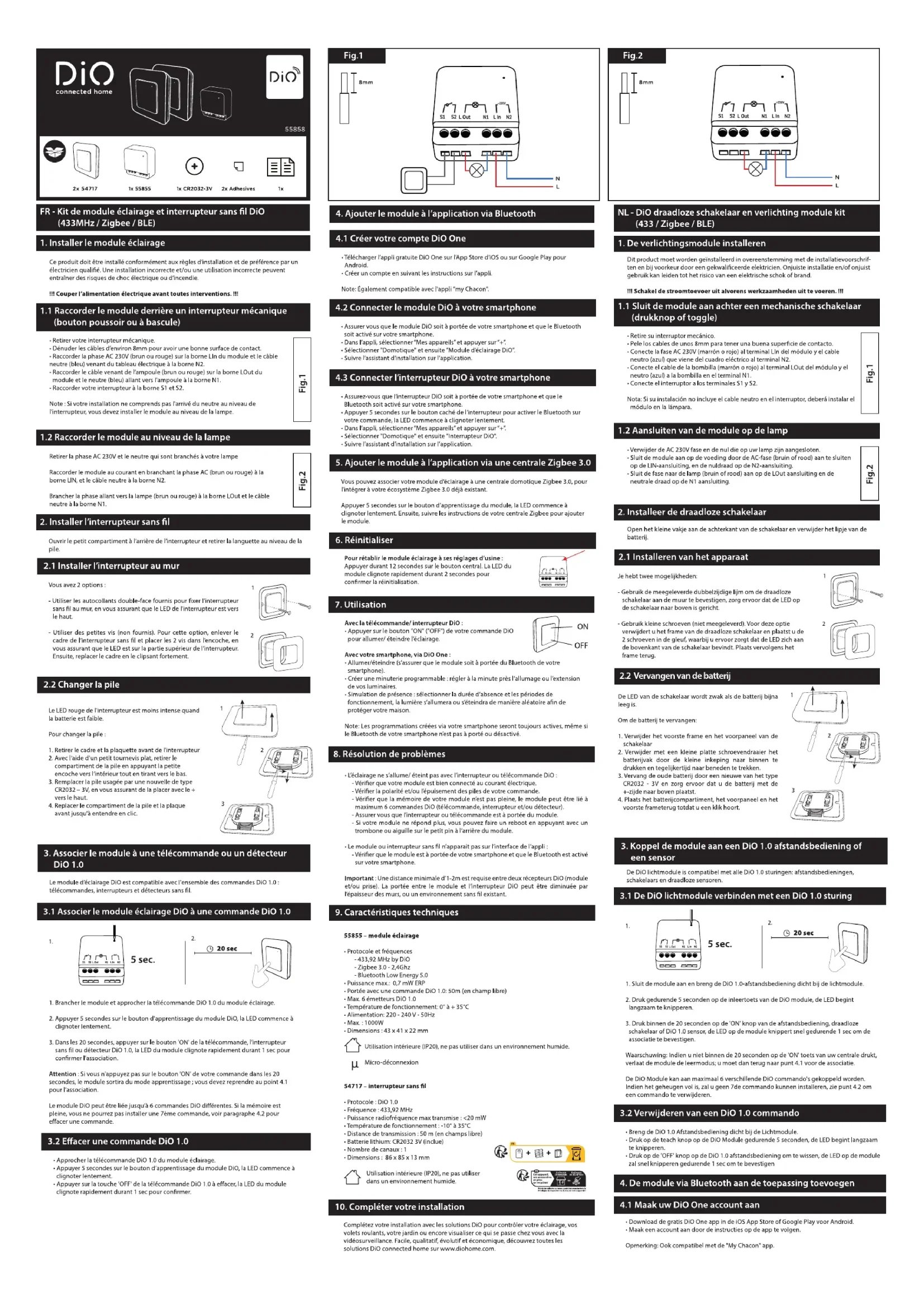

FR - Kit de module éclairage et interrupteur sans fil DiO (433MHz / Zigbee / BLE)

1. Installer le module éclairage

Ce produit doit être installé conformément aux règles d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de choc électrique ou d'incendie.

!!! Couper l'alimentation électrique avant toutes interventions. !!!

1.1 Raccorder le module derrière un interrupteur mécanique (bouton poussoir ou à bascule)

- Retirer votre interrupteur mécanique.

- Dénuder les câbles d'environ 8mm pour avoir une bonne surface de contact.

• Raccorder la phase AC 230V (brun ou rouge) sur la borne Lin du module et le câble

neutre (bleu) venant du tableau électrique à la borne N2.

- Raccorder le cable venant de l'ampoule (brun ou rouge) sur la borne L'out du module et le neutre (bleu) allant vers l'ampoule à la borne N1

- Raccorder votre interrupteur à la borne S1 et S2.

Note : Si votre installation ne comprends pas l'arrivée du neutre au niveau de

l'interrupteur, vous devez installer le module au niveau de la lampe.

Fig.1

1.2 Raccorder le module au niveau de la lampe

Retirer la phase AC 230V et le neutre qui sont branchés à votre lampe

Raccorder le module au courant en branchant la phase AC (brun ou rouge) à la borne LIN, et le câble neutre à la borne N2.

Brancher la phase allant vers la lampe (brun ou rouge) à la borne LOut et le câble neutre à la borne N1.

2. Installer l'interrupteur sans fil

Ouvrir le petit compartiment à l'arrière de l'interrupteur et retirer la languette au niveau de la pile.

2.1 Installer l'interrupteur au mur

Vous avez 2 options

- Utiliser les autocollants double-face fournis pour fixer l'interrupteur sans fil au mur, en vous assurant que le LED de l'interrupteur est vers le haut.

- Utiliser des petites vis (non fournis). Pour cette option, enlever le cadre de l'interrupteur sans fil et placer les 2 vis dans l'encoche, en vous assurant que le LED est sur la partie supérieur de l'interrupteur. Ensuite, replacer le cadre en le clipsant fortement.

2.2 Changer la pile

Le LED rouge de l'interrupteur est moins intense quand la batterie est faible.

Pour changer la pile

1. Retirer le cadre et la plaquette avant de l'interrupteur
2. Avec l'aide d'un petit tournevis plat, retirer le compartiment de la pile en appuyant la petite

encoche vers l'intérieur tout en tirant vers le bas. 3. Remplacer la pile usagée par une nouvelle de type CR2032 – 3V, en vous assurant de la placer avec le + vers le haut.

1. Replacer le compartiment de la pile et la plaque avant jusqu'à entendre en clic.

3. Associer le module à une télécommande ou un détecteur DiO 1.0

Le module d'éclairage DiO est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes, interrupteurs et détecteurs sans fil.

3.1 Associer le module éclairage DiO à une commande DiO 1.0

1.

1. Brancher le module et approcher la télécommande DiO 1.0 du module éclairage.

2. Appuyer 5 secondes sur le bouton d'apprentissage du module DiO, la LED commence à clignoter lentement.

3. Dans les 20 secondes, appuyer sur le bouton 'ON' de la télécommande, l'interrupteur sans fil ou détecteur DiO 1.0, la LED du module clignote rapidement durant 1 sec pour confirmer l'association.

Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 20 secondes, le module sortira du mode apprentissage ; vous devez reprendre au point 4.1 pour l'association.

Le module DiO peut être liée jusqu'à 6 commandes DiO différentes. Si la mémoire est pleine, vous ne pourrez pas installer une 7ème commande, voir paragraphe 4.2 pour effacer une commande.

3.2 Effacer une commande DiO 1.0

- Approcher la télécommande DiO 1.0 du module éclairage.

- Appuyer 5 secondes sur le bouton d'apprentissage du module DiO, la LED commence à clignoter lentement.

- Appuyer sur la touche 'OFF' de la télécommande DiO 1.0 à effacer, la LED du module clignote rapidement durant 1 sec pour confirmer.

Fig.1

4. Ajouter le module à l'application via Bluetooth

4.1 Créer votre compte DiO One

- Télécharger l'appli gratuite DiO One sur l'App Store d'iOS ou sur Google Play pour Android. - Créer un compte en suivant les instructions sur l'appli.

Note: Également compatible avec l'appli "my Chacon".

4.2 Connecter le module DiO à votre smartphone

- Assurer vous que le module DiO soit à portée de votre smartphone et que le Bluetooth soit activé sur votre smartphone. - Dans l'appli, sélectionner "Mes appareils" et appuyer sur "+". - Sélectionner "Domotique" et ensuite "Module d'éclairage DiO". - Suivre l'assistant d'installation sur l'application.

4.3 Connecter l'interrupteur DiO à votre smartphone

- Assurez-vous que l'interrupteur DiO soit à portée de votre smartphone et que le Bluetooth soit activé sur votre smartphone. - Appuyer 5 secondes sur le bouton caché de l'interrupteur pour activer le Bluetooth sur votre commande, la LED commence à clignoter lentement. - Dans l'appli, sélectionner "Mes appareils" et appuyer sur "+". - Sélectionner "Domotique" et ensuite "Interrupteur DiO". - Suivre l'assistant d'installation sur l'application.

5. Ajouter le module à l'application via une centrale Zigbee 3.0

Vous pouvez associer votre module d'éclairage à une centrale domotique Zigbee 3.0, pour l'intégrer à votre écosystème Zigbee 3.0 déjà existant.

Appuyer 5 secondes sur le bouton d'apprentissage du module, la LED commence à clignoter lentement. Ensuite, suivre les instructions de votre centrale Zigbee pour ajouter le module.

6. Réinitialiser

Pour rétablir le module éclairage à ses réglages d'usine : Appuyer durant 12 secondes sur le bouton central. La LED du module clignote rapidement durant 2 secondes pour confirmer la réinitialisation.

7. Utilisation

Avec la télécommande/ interrupteur DiO : - Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour allumer/ éteindre l'éclairage.

Avec votre smartphone, via DiO One : • Allumer/éteindre (s'assurer que le module soit à portée du Bluetooth de votre smartphone). • Créer une minuterie programmable : régler à la minute près l'allumage ou l'extension de vos luminaires. • Simulation de présence : sélectionner la durée d'absence et les périodes de fonctionnement, la lumière s'allumera ou s'éteindra de manière aléatoire afin de protéger votre maison.

Note: Les programmations créées via votre smartphone seront toujours actives, même si le Bluetooth de votre smartphone n'est pas à porté ou désactivé.

8. Résolution de problèmes

- Écliairage ne s'allume/ éteint pas avec l'interruptuer ou télécommande DiO :
- Vérifier que votre module est bien connecté au courant électrique.
- Vérifier la polarité et/ou l'épuisement des piles de votre commande.
- Vérifier que la mémoire de votre module n'est pas pleine, le module peut être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou détecteur).
- Assurer vous que l'interruptuer ou télécommande est à portée du module.
- Si votre module ne répond plus, vous pouvez faire un reboot en appuyant avec un trombone ou aiquille sur le petit pin à l'arrière du module.

- Le module ou interrupteur sans fil n'apparait pas sur l'interface de l'appli : - Vérifier que le module est à portée de votre smartphone et que le Bluetooth est activé sur votre smartphone.

Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (module et/ou prise). La portée entre le module et l'interrupteur DiO peut être diminuée par l'épaisseur des murs, ou un environnement sans fil existant.

9. Caractéristiques techniques

55855 - module éclairage

- Protocole et fréquences

-433,92 MHz by DiO

- Zigbee 3.0 - 2,4Ghz

• Puissance max.: 0,7 mW ERP

• Portée avec une commande DiO 1.0: 50m (en champ libre)

• Max. 6 émetteurs DiO 1.0

• Température de fonctionnement: 0° à +35°C

• Alimentation: 220 - 240 V - 50Hz

• Max.: 1000W

• Dimensions : 43 x 41 x 22 mm

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

Micro-déconnexion

54717 - interrupteur sans fil

- Protocole : DiO 1.0 - Fréquence : 433,92 MHz - Puissance radiofréquence max transmise : <20 mW - Température de fonctionnement : -10° à 35°C - Distance de transmission : 50 m (en champs libre) - Batterie lithium: CR2032 3V (inclue) - Nombre de canaux : 1 - Dimensions : 86 x 85 x 13 mm

Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

10. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.diohome.com.

Fig.2

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type S4717 et S5855 sont conformes à la directive 2014/S3/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.chacon.com/conformity
