REV-LIGHT-MOD - Éclairage DIO - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Module d'éclairage DIO REV-LIGHT-MOD
Technologie d'éclairage	LED
Puissance	À déterminer selon l'application
Couleur de lumière	Blanc chaud / Blanc froid
Utilisation	Éclairage intérieur et extérieur
Installation	Facile à installer, compatible avec les systèmes DIO
Maintenance	Nettoyage régulier recommandé, pas de pièces remplaçables
Sécurité	Conforme aux normes de sécurité en vigueur
Durée de vie	Longue durée, jusqu'à 25 000 heures
Garantie	Garantie constructeur de 2 ans
Informations supplémentaires	Compatible avec les systèmes domotiques DIO

FOIRE AUX QUESTIONS - REV-LIGHT-MOD DIO

Comment installer le DIO REV-LIGHT-MOD ?

Pour installer le DIO REV-LIGHT-MOD, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Pourquoi mon DIO REV-LIGHT-MOD ne s'allume-t-il pas ?

Vérifiez d'abord que l'alimentation électrique est bien connectée et que le circuit est en marche. Si le problème persiste, assurez-vous que les ampoules sont correctement installées et fonctionnelles.

Puis-je utiliser le DIO REV-LIGHT-MOD avec des ampoules LED ?

Oui, le DIO REV-LIGHT-MOD est compatible avec des ampoules LED. Assurez-vous simplement que les ampoules respectent les spécifications de puissance recommandées.

Comment réinitialiser le DIO REV-LIGHT-MOD ?

Pour réinitialiser le DIO REV-LIGHT-MOD, coupez l'alimentation pendant 10 secondes, puis rallumez-la. Cela devrait réinitialiser le module.

Le DIO REV-LIGHT-MOD est-il compatible avec des systèmes de contrôle à distance ?

Oui, le DIO REV-LIGHT-MOD est compatible avec plusieurs systèmes de contrôle à distance. Vérifiez la documentation pour les détails sur la configuration.

Que faire si le DIO REV-LIGHT-MOD clignote ?

Un clignotement peut indiquer un problème de connexion ou un conflit avec d'autres appareils. Vérifiez les connexions et assurez-vous qu'il n'y a pas d'autres appareils sur le même circuit qui pourraient causer des interférences.

Comment puis-je changer la luminosité du DIO REV-LIGHT-MOD ?

La luminosité peut être ajustée via l'application ou le système de contrôle auquel le DIO REV-LIGHT-MOD est connecté. Consultez le manuel pour des instructions spécifiques.

Le DIO REV-LIGHT-MOD nécessite-t-il un entretien particulier ?

Le DIO REV-LIGHT-MOD ne nécessite pas d'entretien particulier, mais il est recommandé de vérifier régulièrement les connexions et de nettoyer la zone autour du module pour éviter l'accumulation de poussière.

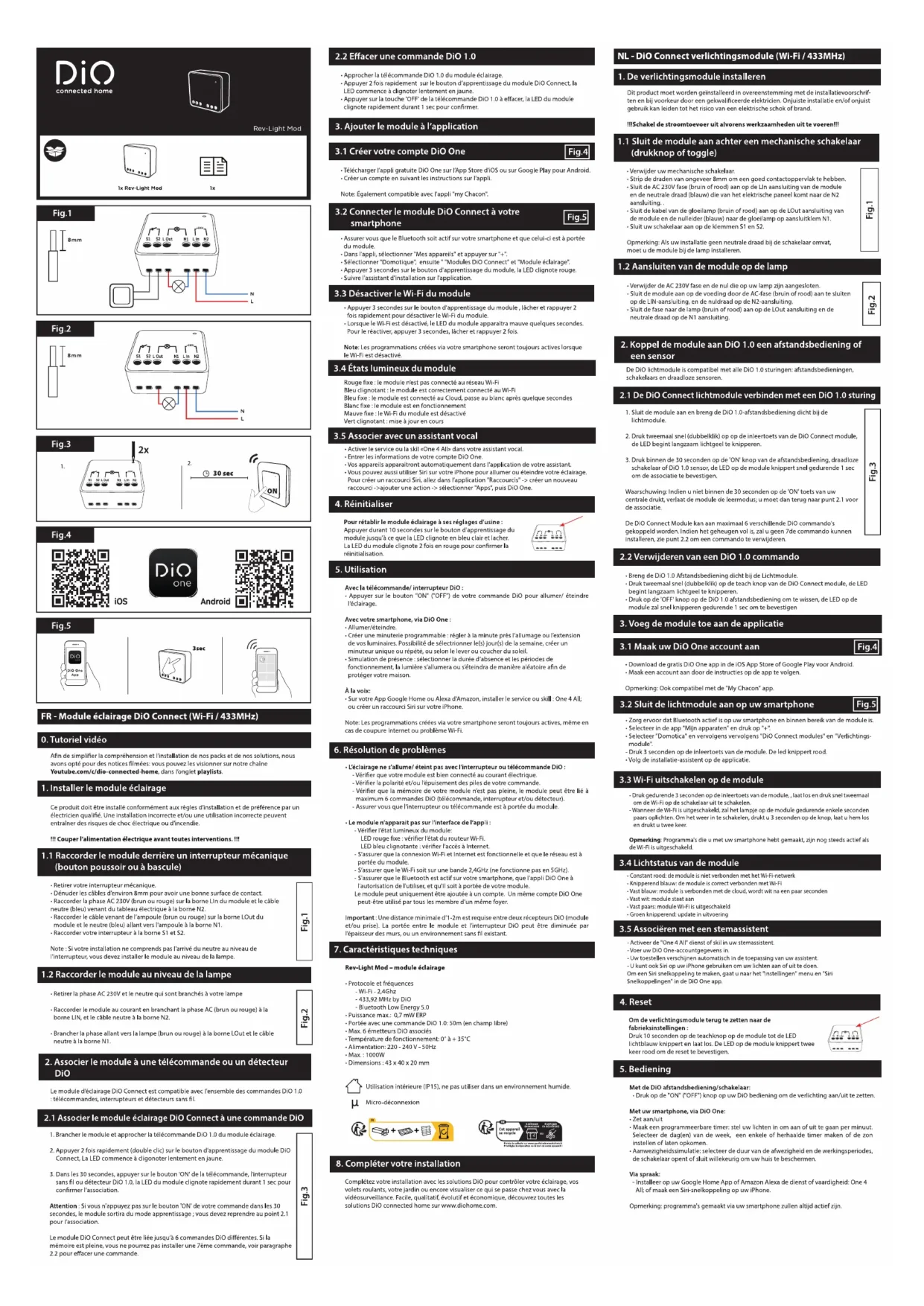

MODE D'EMPLOI REV-LIGHT-MOD DIO

Afin de simplifier la compréhension et l'installation de nos packs et de nos solutions, nous avons opté pour des notices filmées: vous pouvez les visionner sur notre chaîne Youtube.com/c/dio-connected-home, dans l'onglet playlists.

1. Installer le module éclairage

Ce produit doit être installé conformément aux règles d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de choc électrique ou d'incendie.

!!! Couper l'alimentation électrique avant toutes interventions. !!!

1.1 Raccorder le module derrière un interrupteur mécanique (bouton poussoir ou à bascule)

- Retirer votre interrupteur mécanique. - Dénuder les câbles d'environ 8mm pour avoir une bonne surface de contact. - Raccorder la phase AC 230V (brun ou rouge) sur la borne Lin du module et le câble neutre (bleu) venant du tableau électrique à la borne N2. - Raccorder le câble venant de l'ampoule (brun ou rouge) sur la borne LOut du module et le neutre (bleu) allant vers l'ampoule à la borne N1. - Raccorder votre interrupteur à la borne S1 et S2.

Note : Si votre installation ne comprends pas l'arrivée du neutre au niveau de l'interrupteur, vous devez installer le module au niveau de la lampe.

1.2 Raccorder le module au niveau de la lampe

- Retirer la phase AC 230V et le neutre qui sont branchés à votre lampe

- Raccorder le module au courant en branchant la phase AC (brun ou rouge) à la borne LIN, et le câble neutre à la borne N2.

- Brancher la phase allant vers la lampe (brun ou rouge) à la borne LOut et le câble neutre à la borne N1.

2. Associer le module à une télécommande ou un détecteur DiO

Le module d'éclairage DiO Connect est compatible avec l'ensemble des commandes DiO 1.0 : télécommandes, interrupteurs et détecteurs sans fil.

2.1 Associer le module éclairage DiO Connect à une commande DiO

1. Brancher le module et approcher la télécommande DiO 1.0 du module éclairage.
2. Appuyer 2 fois rapidement (double clic) sur le bouton d'apprentissage du module DiO Connect, La LED commence à cligonoter lentement en jaune.
3. Dans les 30 secondes, appuyer sur le bouton 'ON' de la télécommande, l'interrupteur sans fil ou détecteur DiO 1.0, la LED du module clignote rapidement durant 1 sec pour confirmer l'association. Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 30 secondes, le module sortira du mode apprentissage ; vous devez reprendre au point 2.1 pour l'association. Le module DiO Connect peut être liée jusqu'à 6 commandes DiO différentes. Si la mémoire est pleine, vous ne pourrez pas installer une 7ème commande, voir paragraphe 2.2 pour effacer une commande.

2.2 Effacer une commande DiO 1.0

- Approcher la télécommande DiO 1.0 du module éclairage. - Appuyer 2 fois rapidement sur le bouton d'apprentissage du module DiO Connect, la LED commence à clignoter lentement en jaune. - Appuyer sur la touche 'OFF' de la télécommande DiO 1.0 à effacer, la LED du module clignote rapidement durant 1 sec pour confirmer.

3. Ajouter le module à l'application

3.1 Créer votre compte DiO One

- Télécharger l'appli gratuite DiO One sur l'App Store d'iOS ou sur Google Play pour Android. - Créer un compte en suivant les instructions sur l'appli.

Note: Également compatible avec l'appli "my Chacon".

3.2 Connecter le module DiO Connect à votre smartphone

- Assurer vous que le Bluetooth soit actif sur votre smartphone et que celui-ci est à portée du module. - Dans l'appli, sélectionner "Mes appareils" et appuyer sur "+". - Sélectionner "Domotique", ensuite "Modules DiO Connect" et "Module éclairage". - Appuyer 3 secondes sur le bouton d'apprentissage du module, la LED clignote rouge. - Suivre l'assistant d'installation sur l'application.

3.3 Désactiver le Wi-Fi du module

- Appuyer 3 secondes sur le bouton d'apprentissage du module, lâcher et rappuyer 2 fois rapidement pour désactiver le Wi-Fi du module. - Lorsque le Wi-Fi est désactivé, le LED du module apparaîtra mauve quelques secondes. Pour le réactiver, appuyer 3 secondes, lâcher et rappuyer 2 fois.

Note: Les programmations créées via votre smartphone seront toujours actives lorsque le Wi-Fi est désactivé.

3.4 États lumineux du module

Rouge fixe : le module n'est pas connecté au réseau Wi-Fi Bleu clignotant : le module est correctement connecté au Wi-Fi Bleu fixe : le module est connecté au Cloud, passe au blanc après quelque secondes Blanc fixe : le module est en fonctionnement Mauve fixe : le Wi-Fi du module est désactivé Vert clignotant : mise à jour en cours

3.5 Associer avec un assistant vocal

- Activer le service ou la skil «One 4 All» dans votre assistant vocal. - Entrer les informations de votre compte DiO One. - Vos appareils apparaîtront automatiquement dans l'application de votre assistant. - Vous pouvez aussi utiliser Siri sur votre iPhone pour allumer ou éteindre votre éclairage. Pour créer un raccourci Siri, allez dans l'application "Raccourcis" -> créer un nouveau raccourci ->ajouter une action -> sélectionner "Apps", puis DiO One.

4. Réinitialiser

Pour rétablir le module éclairage à ses réglages d'usine : Appuyer durant 10 secondes sur le bouton d'apprentissage du module jusqu'à ce que la LED clignote en bleu clair et lacher. La LED du module clignote 2 fois en rouge pour confirmer la réinitialisation.

5. Utilisation

Avec la télécommande/ interrupteur DiO :

- Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour allumer/ éteindre l'éclairage.

Avec votre smartphone, via DiO One :

- Allumer/éteindre.

- Créer une minuterie programmable : régler à la minute près l'allumage ou l'extension de vos luminaires. Possibilité de sélectionner le(s) jour(s) de la semaine, créer un minuteur unique ou répété, ou selon le lever ou coucher du soleil. - Simulation de présence : sélectionner la durée d'absence et les périodes de fonctionnement, la lumière s'allumera ou s'éteindra de manière aléatoire afin de protéger votre maison.

À la voix:

- Sur votre App Google Home ou Alexa d'Amazon, installer le service ou skill : One 4 All; ou créer un raccourci Siri sur votre iPhone.

Note: Les programmations créées via votre smartphone seront toujours actives, même en cas de coupure Internet ou problème Wi-Fi.

6. Résolution de problèmes

- L'éclairage ne s'allume/éteint pas avec l'interrupteur ou télécommande DiO : - Vérifier que votre module est bien connecté au courant électrique. - Vérifier la polarité et/ou l'épuisement des piles de votre commande. - Vérifier que la mémoire de votre module n'est pas pleine, le module peut être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou détecteur). - Assurer vous que l'interrupteur ou télécommande est à portée du module.

- Le module n'apparait pas sur l'interface de l'appli :

• Vérifier l'état lumineux du module:

LED rouge fixe : vérifier l'état du routeur Wi-Fi.

- S'assurer que la connexion Wi-Fi et Internet est fonctionnelle et que le réseau est à

portée du module.

- S'assurer que le Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz).

- S'assurer que le Bluetooth est actif sur votre smartphone, que l'appli DiO One à

l'autorisation de l'utiliser, et qu'il soit à portée de votre module.

Le module peut uniquement être ajoutée à un compte. Un même compte DiO One peut-être utilisé par tous les membre d'un même foyer.

Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (module et/ou prise). La portée entre le module et l'interrupteur DiO peut être diminuée par l'épaisseur des murs, ou un environnement sans fil existant.

7. Caractéristiques techniques

Rev-Light Mod - module éclairage

- Protocole et fréquences

- Wi-Fi - 2,4Ghz

- 433,92 MHz by DiO

• Puissance max.: 0,7 MW ERP • Portée avec une commande DiO 1.0: 50m (en champ libre)

• Max. 6 émetteurs DiO associés

- Température de fonctionnement: 0^ à +35^

• Alimentation: 220 - 240 V - 50Hz

• Max.: 1000W

- Dimensions : 43 x 40 x 20 mm

Utilisation intérieure (IP15), ne pas utiliser dans un environnement humide.

μ Micro-déconnexion

8. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.diohome.com.

NL - DiO Connect verlichtingsmodule (Wi-Fi / 433MHz)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type Rev-Light-Mod est conforme à la directive 1514/S3/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante www.chacon.com/conformity

Recyclering
