55855 - Éclairage DIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'éclairage connecté
Marque	DIO
Modèle	55855
Dimensions	43 x 41 x 22 mm
Alimentation	220-240 V ~ 50 Hz
Puissance max. charge	1000 W
Protocoles et fréquences	433,92 MHz (DiO 1.0), Zigbee 3.0 (2,4 GHz), Bluetooth Low Energy 5.0
Portée avec commande DiO 1.0	50 m en champ libre
Nombre max. d'émetteurs DiO 1.0	6
Température de fonctionnement	0°C à +35°C
Indice de protection	IP20 (utilisation intérieure)
Fonctions principales	Allumage/extinction, minuterie programmable, simulation de présence, intégration domotique Zigbee 3.0 et Bluetooth
Compatibilité applications	DiO One (iOS/Android), my Chacon
Installation	Derrière un interrupteur mécanique ou au niveau de la lampe, par un électricien qualifié
Sécurité	Couper l'alimentation avant intervention, micro-déconnexion
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser en milieu humide
Réparabilité	Non réparable par l'utilisateur, contacter un professionnel
Recyclage	Ne pas jeter avec les déchets ménagers, utiliser la collecte sélective

FOIRE AUX QUESTIONS - 55855 DIO

Comment associer le module d'éclairage DiO à une télécommande DiO 1.0 ?

Appuyez 5 secondes sur le bouton d'apprentissage du module jusqu'à ce que la LED clignote lentement. Dans les 20 secondes, appuyez sur le bouton 'ON' de la télécommande. La LED clignote rapidement 1 seconde pour confirmer l'association.

Puis-je connecter le module à plusieurs télécommandes ?

Oui, le module peut être lié jusqu'à 6 émetteurs DiO 1.0 (télécommandes, interrupteurs sans fil, détecteurs).

Comment effacer une télécommande associée ?

Approchez la télécommande, appuyez 5 secondes sur le bouton d'apprentissage du module, puis appuyez sur 'OFF' de la télécommande à effacer. La LED clignote rapidement pour confirmer.

Comment réinitialiser le module aux réglages d'usine ?

Appuyez 12 secondes sur le bouton central. La LED clignote rapidement 2 secondes pour confirmer la réinitialisation.

Le module ne s'allume pas avec la télécommande, que faire ?

Vérifiez que le module est alimenté, que les piles de la télécommande sont bonnes, que la mémoire du module n'est pas pleine (max 6 commandes) et que la télécommande est à portée (50 m en champ libre).

Comment ajouter le module à l'application DiO One via Bluetooth ?

Activez le Bluetooth sur votre smartphone, ouvrez l'application, allez dans 'Mes appareils' > '+', sélectionnez 'Domotique' puis 'Module d'éclairage DiO' et suivez l'assistant.

Puis-je utiliser le module avec une centrale Zigbee ?

Oui, appuyez 5 secondes sur le bouton d'apprentissage du module, puis suivez les instructions de votre centrale Zigbee 3.0 pour ajouter le module.

Pourquoi le module n'apparaît-il pas dans l'application ?

Assurez-vous que le module est à portée Bluetooth de votre smartphone et que le Bluetooth est activé. Une distance minimale de 1-2 mètres entre deux récepteurs DiO est recommandée.

Quelles sont les précautions de sécurité lors de l'installation ?

Coupez toujours l'alimentation électrique avant toute intervention. L'installation doit être réalisée par un électricien qualifié pour éviter les risques de choc électrique ou d'incendie.

Le module est-il compatible avec l'application 'my Chacon' ?

Oui, l'application 'my Chacon' est également compatible avec ce module DiO.

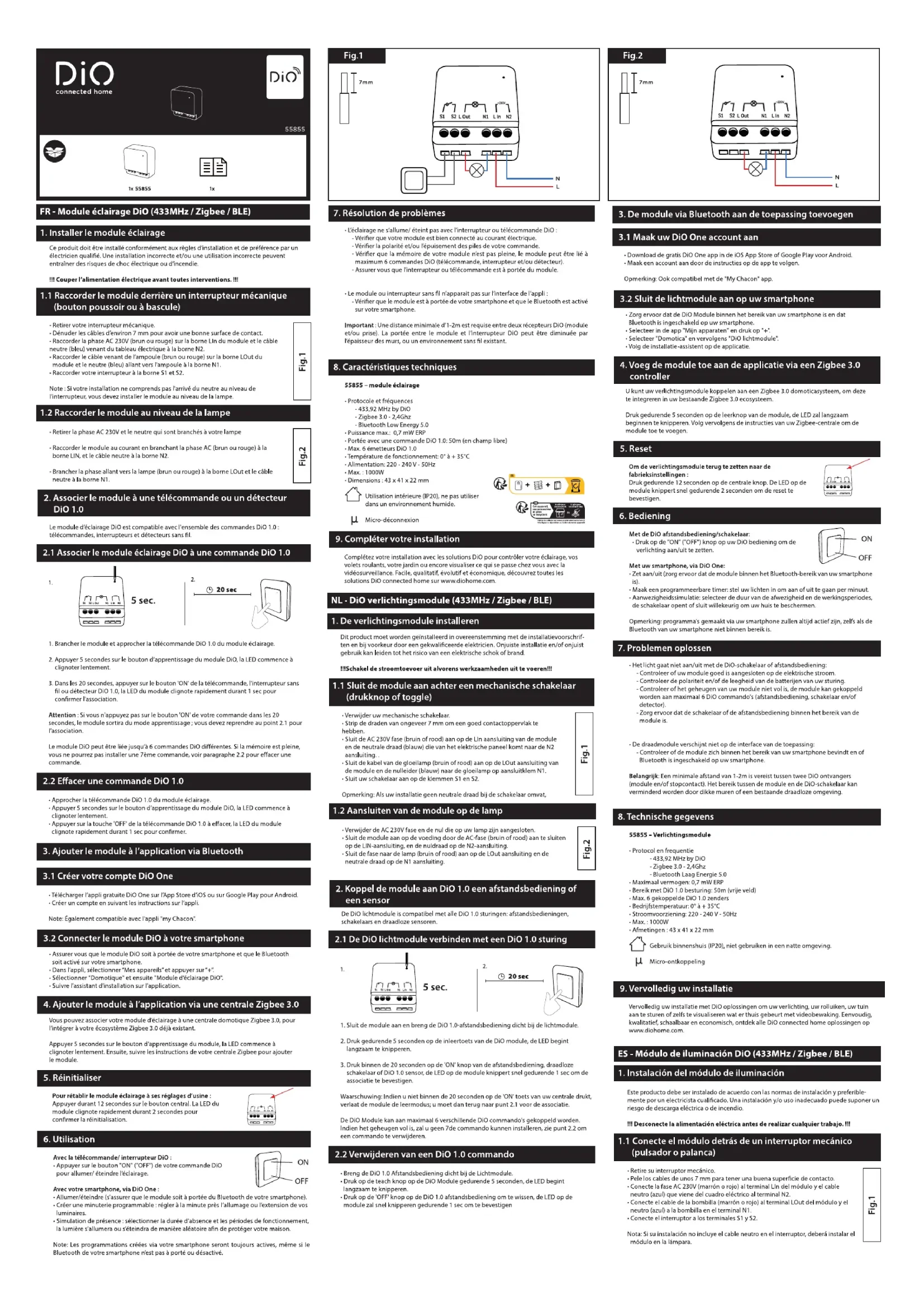

MODE D'EMPLOI 55855 DIO

1. Installer le module éclairage

Ce produit doit être installé conformément aux règles d'installation et de préférence par un électricien qualifié. Une installation incorrecte et/ou une utilisation incorrecte peuvent entraîner des risques de choc électrique ou d'incendie.

!!! Couper l'alimentation électrique avant toutes interventions. !!!

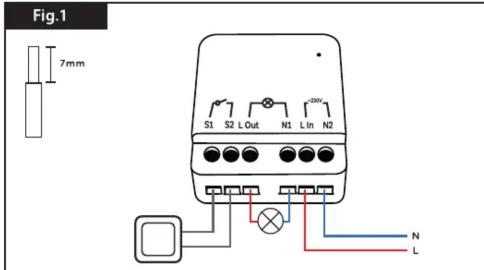

1.1 Raccorder le module derrière un interrupteur mécanique (bouton poussoir ou à bascule)

- Retirer votre interrupteur mécanique.

- Dénuder les câbles d'environ 7 mm pour avoir une bonne surface de contact.

- Raccorder la phase AC 230V (bruh ou rouge) sur la borne Lin du module et le cable

• Raccorder le câble venant de l'ampoule (brup ou rouge) sur la borne L Out du

module et le neutre (bleu) allant vers l'ampoule à la borne N1.

• Raccorder votre interrupteur à la borne S1 et S2.

Note : Si votre installation ne comprends pas l'arrivée du neutre au niveau de

l'interrupteur, vous devez installer le module au niveau de la lampe.

1.2 Raccorder le module au niveau de la lampe

- Retirer la phase AC 230V et le neutre qui sont branchés à votre lampe

- Raccorder le module au courant en branchant la phase AC (brun ou rouge) à la borne LIN, et le câble neutre à la borne N2.

- Brancher la phase allant vers la lampe (brun ou rouge) à la borne LOut et le câble neutre à la borne N1.

2. Associer le module à une télécommande ou un détecteur DiO 1.0

Le module d'éclairage DiO est compatible avec l'ensemble des commandes DiO 1.0 telécommandes, interrupteurs et détecteurs sans fil.

2.1 Associer le module éclairage DiO à une commande DiO 1.0

1. Brancher le module et approcher la télécommande DiO 1.0 du module éclairage.

2. Appuyer 5 secondes sur le bouton d'apprentissage du module DiO, la LED commence à clignoter lentement.

3. Dans les 20 secondes, appuyer sur le bouton 'ON' de la télécommande, l'interrupteur sans fil ou détecteur DiO 1.0, la LED du module clignote rapidement durant 1 sec pour confirmer l'association.

Attention : Si vous n'appuyez pas sur le bouton 'ON' de votre commande dans les 20 secondes, le module sortira du mode apprentissage ; vous devez reprendre au point 2.1 pour l'association.

Le module DiO peut être liée jusqu'à 6 commandes DiO différentes. Si la mémoire est pleine, vous ne pourrez pas installer une 7ème commande, voir paragraphe 2.2 pour effacer une commande.

2.2 Effacer une commande DiO 1.0

- Approcher la télécommande DiO 1.0 du module éclairage.

- Appuyer 5 secondes sur le bouton d'apprentissage du module DiO, la LED commence à clignoter lentement.

- Appuyer sur la touche 'OFF' de la télécommande DiO 1.0 à effacer, la LED du module clignote rapidement durant 1 sec pour confirmer.

3. Ajouter le module à l'application via Bluetooth

3.1 Créer votre compte DiO One

- Télécharger l'appli gratuite DiO One sur l'App Store d'iOS ou sur Google Play pour Android. - Créer un compte en suivant les instructions sur l'appli.

Note: Également compatible avec l'appli "my Chacon".

3.2 Connecter le module DiO à votre smartphone

- Assurer vous que le module DiO soit à portée de votre smartphone et que le Bluetooth soit activé sur votre smartphone.

- Dans l'appli, sélectionner "Mes appareils" et appuyer sur "+".

- Sélectionner "Domotique" et ensuite "Module d'éclairage DiO".

- Suivre l'assistant d'installation sur l'application.

4. Ajouter le module à l'application via une centrale Zigbee 3.0

Vous pouvez associer votre module d'éclairage à une centrale domotique Zigbee 3.0, pour l'intégrer à votre écosystème Zigbee 3.0 déjà existant.

Appuyer 5 secondes sur le bouton d'apprentissage du module, la LED commence à clignoter lentement. Ensuite, suivre les instructions de votre centrale Zigbee pour ajouter le module.

5. Réinitialiser

Pour rétablir le module éclairage à ses réglages d'usine : Appuyer durant 12 secondes sur le bouton central. La LED du module clignote rapidement durant 2 secondes pour confirmer la réinitialisation.

6. Utilisation

Avec la télécommande/ interrupteur DiO :

- Appuyer sur le bouton "ON" ("OFF") de votre commande DiO pour allumer/ éteindre l'éclairage.

Avec votre smartphone, via DiO One

- Allumer/éteindre (s'assurer que le module soit à portée du Bluetooth de votre smartphone). - Créer une minuterie programmable : régler à la minute près l'allumage ou l'extension de vos luminaires.

- Simulation de présence : sélectionner la durée d'absence et les périodes de fonctionnement, la lumière s'allumera ou s'éteindra de manière aléatoire afin de protéger votre maison.

Note: Les programmations créées via votre smartphone seront toujours actives, même si le Bluetooth de votre smartphone n'est pas à porté ou désactivé.

7. Résolution de problèmes

- L'éclairage ne s'allume/éteint pas avec l'interrupteur ou télécommande DiO : - Vérifier que votre module est bien connecté au courant électrique. - Vérifier la polarité ét/ou l'épuisement des piles de votre commande. - Vérifier que la mémoire de votre module n'est pas pleine, le module peut être lié à maximum 6 commandes DiO (télécommande, interrupteur et/ou détecteur). - Assurer vous que l'interrupteur ou télécommande est à portée du module.

- Le module ou interrupteur sans fil n'apparait pas sur l'interface de l'appli : - Vérifier que le module est à portée de votre smartphone et que le Bluetooth est activé sur votre smartphone.

Important : Une distance minimale d'1-2m est requise entre deux récepteurs DiO (module et/ou prise). La portée entre le module et l'interrupteur DiO peut être diminuée par l'épaisseur des murs, ou un environnement sans fil existant.

8. Caractéristiques techniques

55855 – module éclairage

- Protocole et fréquences - 433,92 MHz by DiO - Zigbee 3.0 - 2,4Ghz - Bluetooth Low Energy 5.0 - Puissance max.: 0,7 mW ERP - Portée avec une commande DiO 1.0: 50m (en ch. - Max. 6 émetteurs DiO 1.0 - Température de fonctionnement: 0° à + 35°C - Alimentation: 220 - 240 V - 50Hz - Max.: 1000W - Dimensions: 43 x 41 x 22 mm Utilisation intérieure (IP20), ne pas utiliser dans un environnement humide.

μ Micro-déconnexion

9. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance. Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.diohome.com.

NL - DiO verlichtingsmodule (433MHz / Zigbee / BLE)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.

Recycling

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type 55855 est conforme à la directive 2014/52/16.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante.
