DIOCAMRE01 - Caméra de surveillance DIO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec infrarouge
Angle de vue	120 degrés
Connectivité	Wi-Fi
Application mobile	Compatible avec iOS et Android
Stockage	Support pour carte microSD
Alimentation	Adaptateur secteur inclus
Installation	Fixation murale ou sur table
Maintenance	Nettoyage régulier de l'objectif
Sécurité des données	Chiffrement des données
Garantie	2 ans

FOIRE AUX QUESTIONS - DIOCAMRE01 DIO

Comment connecter la caméra DIO DIOCAMRE01 à mon réseau Wi-Fi ?

Pour connecter votre caméra DIO DIOCAMRE01 à votre réseau Wi-Fi, téléchargez l'application correspondante sur votre smartphone, créez un compte, puis suivez les instructions à l'écran pour ajouter la caméra en entrant le mot de passe de votre réseau Wi-Fi.

Que faire si la caméra ne s'allume pas ?

Vérifiez que la caméra est correctement alimentée. Assurez-vous que le câble d'alimentation est bien branché et que la prise fonctionne. Essayez de réinitialiser la caméra en appuyant sur le bouton de réinitialisation pendant 10 secondes.

La caméra ne détecte pas de mouvement, que faire ?

Assurez-vous que la fonction de détection de mouvement est activée dans les paramètres de l'application. Vérifiez également que la zone de détection est correctement configurée et qu'il n'y a pas d'obstacles bloquant la vue de la caméra.

Puis-je visualiser les enregistrements à distance ?

Oui, vous pouvez visualiser les enregistrements à distance via l'application sur votre smartphone. Assurez-vous que votre caméra est correctement configurée et connectée à Internet.

Comment mettre à jour le firmware de la caméra ?

Ouvrez l'application, allez dans les paramètres de la caméra, et recherchez l'option de mise à jour du firmware. Si une mise à jour est disponible, suivez les instructions à l'écran pour l'installer.

Que faire si l'image de la caméra est floue ?

Vérifiez que l'objectif de la caméra est propre. Si l'image reste floue, essayez de redémarrer la caméra ou de vérifier la résolution vidéo dans les paramètres.

La caméra émet des alertes fréquentes, comment réduire cela ?

Accédez aux paramètres de détection de mouvement dans l'application et ajustez la sensibilité ou définissez des zones spécifiques pour réduire le nombre d'alertes.

Comment réinitialiser ma caméra DIO DIOCAMRE01 aux paramètres d'usine ?

Pour réinitialiser la caméra, appuyez sur le bouton de réinitialisation pendant 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez. Cela restaurera les paramètres d'usine.

La caméra ne se connecte pas au Wi-Fi, que faire ?

Vérifiez que vous avez saisi le bon mot de passe Wi-Fi. Assurez-vous également que votre routeur fonctionne correctement et qu'il n'y a pas d'interférences dans la zone. Essayez de rapprocher la caméra du routeur lors de la configuration.

Est-ce que la caméra DIO DIOCAMRE01 est compatible avec les assistants vocaux ?

Oui, la caméra DIO DIOCAMRE01 est compatible avec certains assistants vocaux. Consultez le manuel de l'utilisateur pour connaître les assistants compatibles et les étapes d'intégration.

Comment sécuriser ma caméra contre les accès non autorisés ?

Pour sécuriser votre caméra, utilisez un mot de passe fort pour votre compte et changez-le régulièrement. N'oubliez pas de mettre à jour le firmware de la caméra et de vérifier les paramètres de confidentialité dans l'application.

MODE D'EMPLOI DIOCAMRE01 DIO

Adaptateur de courant 1,5 m

1×

Support mural

1x

Vis

3x

Petites vis

2x

1×

Manuel de démarrage rapide Clé de réinitialisation

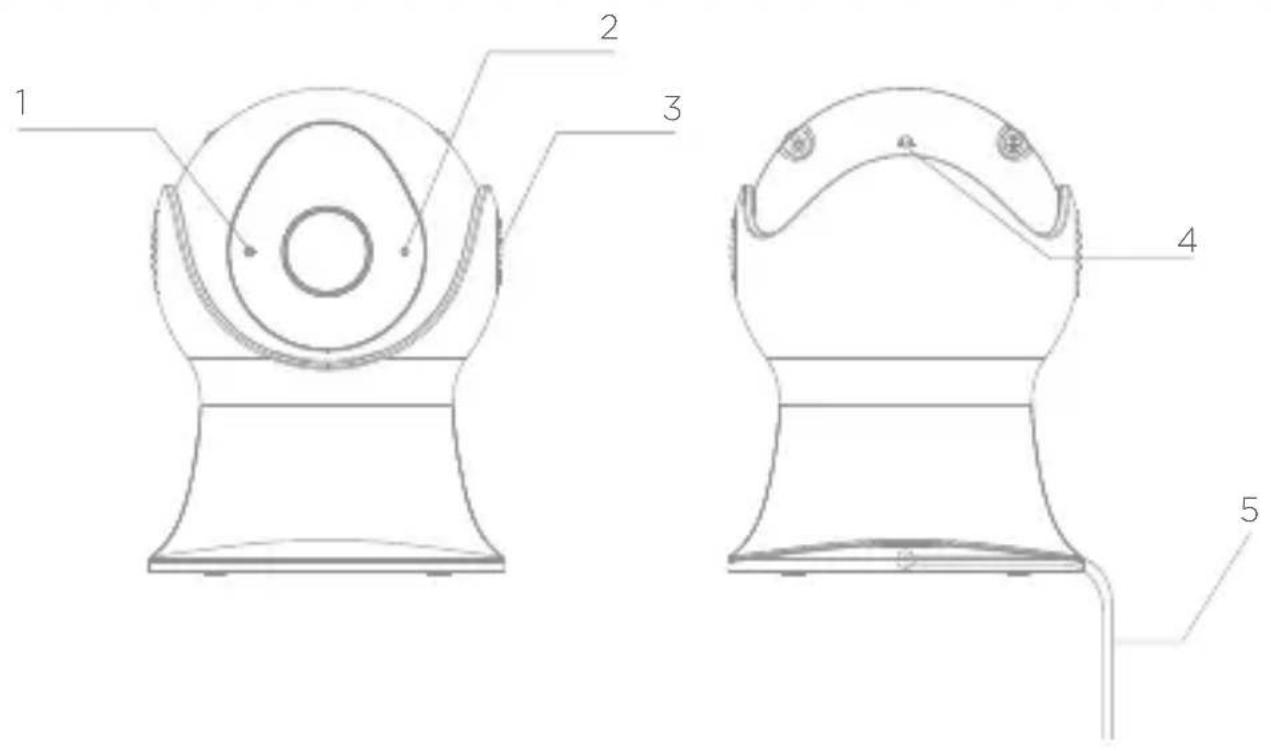

Description de l'appareil

1 2 3 4 5

1. Microphone
2. Voyant lumineux d'état

Capture le son de votre vidéo

• Lumière rouge fixe : la connexion de la caméra est anormal
• Lumière rouge clignotante : en attente de connexion Wi-Fi, ou en connexion (clignotement rapide)
• Lumière bleu fixe : caméra fonctionne correctement
• Lumière bleu clignotante : en attente de configuration manuelle du Wi-Fi, ou en connexion (clignotement rapide)

1. Haut-parleur
2. Bouton de réinitialisation
3. Câble électrique

DC12V / 1A

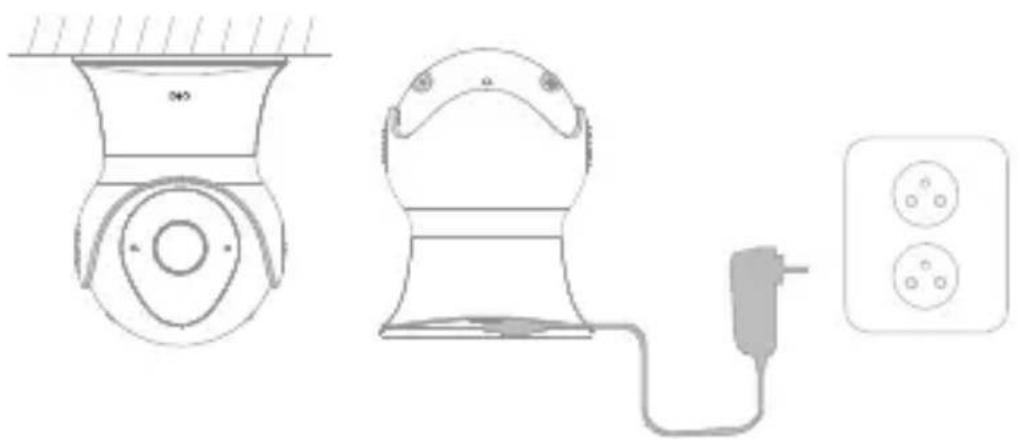

1. Connexion de la caméra

1 Branchez la caméra sur le secteur, en vous assurant de bien enclencher le câble, le voyant rouge commence à clignoter. Après quelques secondes, vous entendrez un petit bip sonore vous indiquant que la caméra peut être connectée au Wi-Fi via votre smartphone ou tablette.

2 Téléchargez l'application gratuite DiO One et créez votre compte. La caméra DiO est également compatible avec l'application My Chacon.

3 Suivez les instructions sur l'application pour connecter la caméra au Wi-Fi. Assurez-vous que votre réseau Wi-Fi est disponible et apporté de votre caméras. Ajoutez la caméra à l'application en cliquant sur le « + », sélectionnez l'appareil à ajouter et choisissez votre mode de configuration (scanner code QR ou recherche automatique du réseau Wi-Fi).

Attention :

• Assurez-vous que le routeur Wi-Fi soit sur une bande 2,4GHz (ne fonctionne pas en 5GHz).
• Lors de la configuration, votre smartphone doit être sur le même réseau Wi-Fi que la caméra.
• Une caméra peut uniquement être ajoutée à un compte. Si la caméra a déjà été ajoutée, elle ne peut pas être ajoutée à un autre compte.

1 Retirer la languette de protection de la lentille.

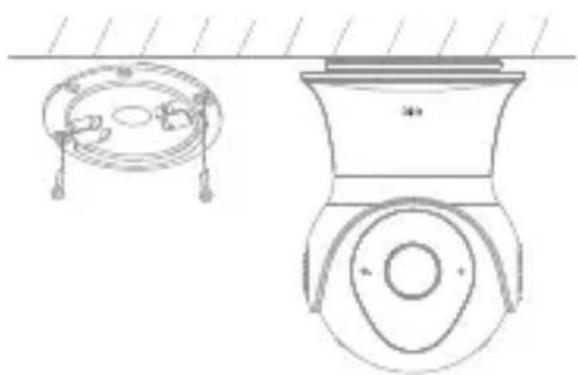

2 Si vous placez la caméra au plafond :

- fixer le support plastique au plafond à l'aide des vis fournies

- visser la caméra sur le support

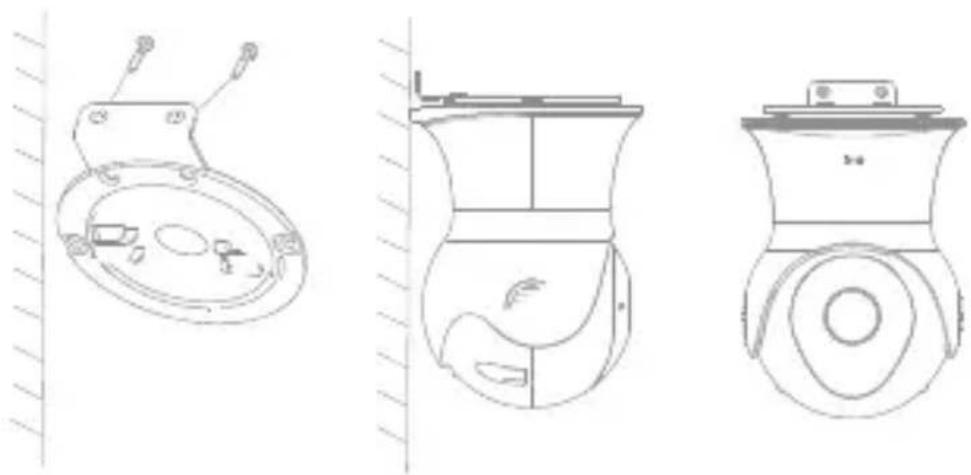

3 Si vous installez la caméra sur un mur vertical :

• attacher le support métallique au support en plastique avec les deux petites vis fournies
• fixer le support au mur à l'aide des vis fournie (voir illustration)
• visser la caméra sur le support

Pour assurer l'étanchéité de votre appareil, veuillez placer votre caméra avec la lentille de l'appareil vers le bas.

1. Menu de configuration du compte
2. Pour ajouter un nouvel appareil
3. Ouverture de configuration des appareils installés
4. Accès à l'interface d'utilisation de la caméra

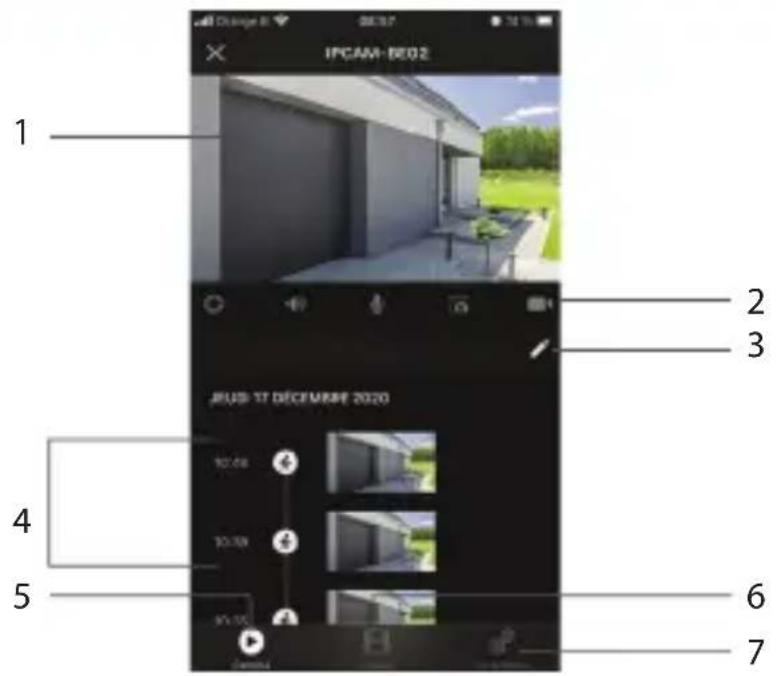

Interface de la caméra

IPCAM-DE02 1 2 3 JULIS 17 DÉCEMIRÉE 2020 4 5 6 7

1. Visualisation en direct

Appuyer sur l'images pour

• Passer en plein écran
• Image SD ou HD

Rotation de la caméra : glissez votre doigt vers le haut, bas, gauche ou droite sur la retransmission en directe.

1. Fonctions rapides :

2. Activer/ désactiver la détection de mouvement

3. Écouter
4. Parler
5. Prendre une photo de la vidéo en direct (enregistrement sur votre smartphone)

6. Enregistrer la vidéo en cours (enregistrement sur votre smartphone)

7. Effacer vos détections de mouvements ou sonores

8. Détections de mouvements ou sonores enregistrées
9. Interface caméra
10. Visualisation des enregistrements

Grace à la carte mémoire intégrée, vous pouvez enregistrer en continue jusqu'à 72h même en cas de perte de connexion au réseau Wi-Fi.

Possibilité de n'enregistrer qu'en cas de détection de mouvement ou de son, pendant 1, 3 ou 5 minutes, pour cela aller dans le menu de configuration.

1. Menu de configuration de la caméra

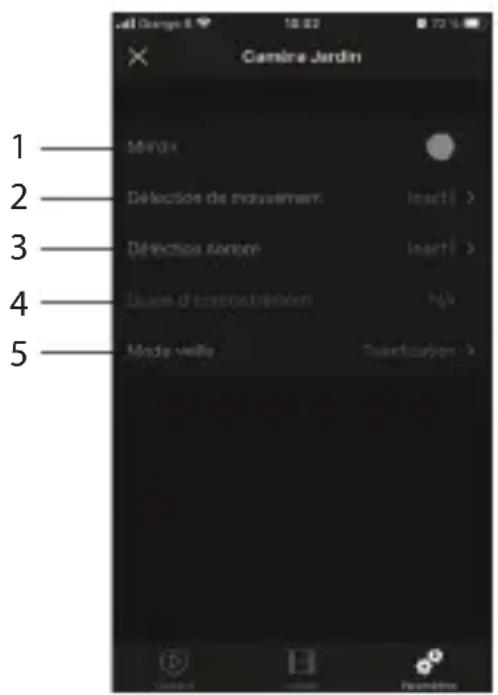

Configuration de l'appareil

1 2 3 4 5 Camera Jardin Mireux Décetise de mouvement: insert > Décetise norme insert > Uise d'encrostrénelom 1/4 Mode veille : Quantification >

1. Pivoter l'image de la vidéo à 180°, dans le cas où la caméra est installée à l'envers.
2. Activer/ désactiver/ ajuster la sensibilité (basse, moyenne ou haute) de la détection de mouvement
3. Activer/ désactiver/ ajuster la sensibilité de la détection sonore
4. Options d'enregistrement
   Afin de n'enregistrer la vidéo qu'en cas de détection de mouvement ou sonore, pendant 1, 3 ou 5 minutes.
5. Activer/ programmer/ désactiver le mode veille Activez le mode veille pour empêcher la caméra de filmer.

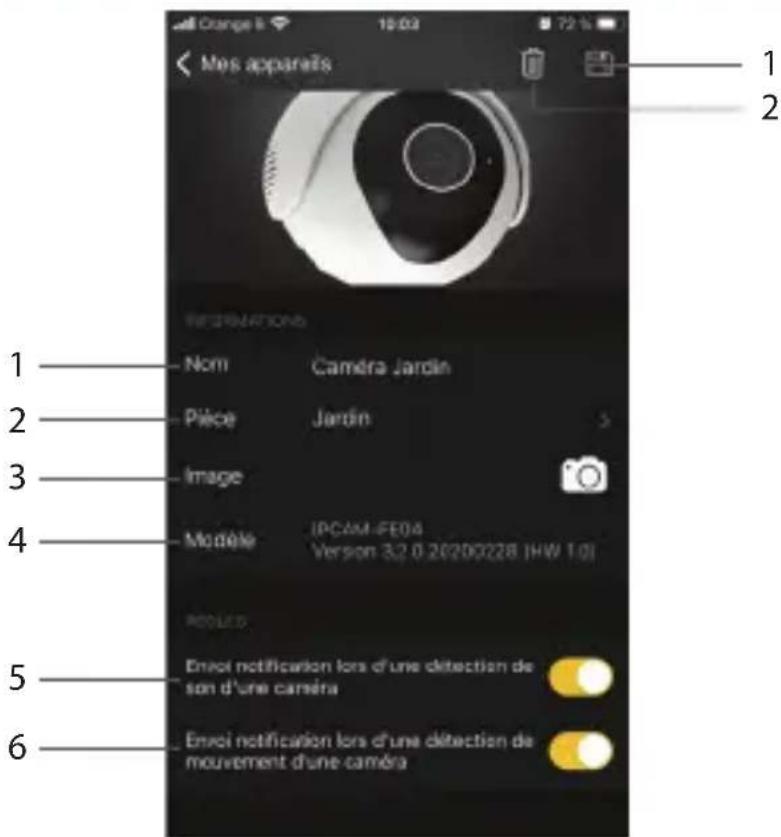

Informations de l'appareil

1 2 3 4 5 6 Omse appareils MOS APPARELS Nom Caméra Jardin Pèce Jardin Image Modèle IPCAM-FE04 Version 3.2.0 20200228 (HW 1.0) Reouds Envoi notification lors d'une détection de son d'une caméra Envoi notification lors d'une détection de mouvement d'une caméra

Sur la page d'accueil de l'App DiO One, faite un appui long sur l'objet que vous souhaitez modifier, ou appuyez sur le petit crayon situé en haut à droite de l'écran et ensuite celui de l'appareil que vous souhaitez modifier.

1. Nom de l'appareil
2. Emplacement de l'appareil
3. Image de l'appareil – possible d'utiliser votre propre image
4. Version du logiciel de la caméra.

En cas de mise à jour disponible, un petit point rouge apparaitra à côté de la version.

5/6. Activer/ désactiver les notifications push en cas de détection Pour recevoir les notifications push, vous devez activer les notifications « DiO One » dans les paramètres de votre smartphone.

1. Enregistrer les modifications réalisées

2. Désinstaller la caméra du compte

4. Réinitialisation

Pour rétablir les réglages d'usine de la caméra, appuyer durant 5 secondes sur le bouton de réinitialisation de la caméra.

Attention : Si vous souhaitez faire une réinitialisation complète (par ex. pour en changer de propriétaire), veuillez tout d'abord effacer la caméra de votre compte dans l'application et ensuite faire une réinitialisation.

5. Caractéristiques techniques

• Vidéo
- HD 1080p (1920X1080) / 25 fps
- Rotation : verticale -10°-65° / horizontale 0-355°
- Senseur CMOS 1/2,9 "
- Détection de mouvement ajustable (basse, moyenne, haute ou éteint)
- Vision nocturne jusqu'à 10 m avec filtre infrarouge
- Zoom numérique x4
- Audio : Haut-parleur & microphone intégrés
- Compatible Wi-Fi 802.11b /g /n - WPA /WPA2- Personal
• Fréquence : Wi-Fi 2.4 GHz
• Puissance Max.: 11,5 mW EIRP

• Adaptateur électrique :
• Modèle : DCT12W120100EU-A0
• Tension d'entrée : 100-240V\~
• Fréquence d'entrée : 50/60Hz
• Tension de sortie : 12,0Vdc
• Courant de sortie : 1,0A
• Puissance de sortie : 12.0W
• Rendement actif moyen : 83,69%.
• Rendement à faible charge (10%): 78,25%

• Consommation à vide : 0,068W

• Utilisation extérieure : IP54

• Température de fonctionnement : -20° - 50° C
• Dimensions / poids : ∅75x105 mm / 235g

6. Compléter votre installation

Complétez votre installation avec les solutions DiO pour contrôler votre chauffage, votre éclairage, vos volets roulants, votre jardin ou encore visualiser ce qui se passe chez vous avec la vidéosurveillance.

Facile, qualitatif, évolutif et économique, découvrez toutes les solutions DiO connected home sur www.chacon.com

1 2 3 4 5 Camera Jardin Mireux Décetise de mouvement: insert > Décetise norme insert > Uise d'encrostrénelom 1/4 Mode veille : Quantification >

1 2 3 4 5 6 Omse appareils MOS APPARELS Nom Caméra Jardin Pèce Jardin Image Modèle IPCAM-FE04 Version 3.2.0 20200228 (HW 1.0) Reouds Envoi notification lors d'une détection de son d'une caméra Envoi notification lors d'une détection de mouvement d'une caméra

1 2 3 4 5 Camera Jardin Mireux Décetise de mouvement: insert > Décetise norme insert > Uise d'encrostrénelom 1/4 Mode veille : Quantification >

1 2 3 4 5 6 Omse appareils MOS APPARELS Nom Caméra Jardin Pèce Jardin Image Modèle IPCAM-FE04 Version 3.2.0 20200228 (HW 1.0) Reouds Envoi notification lors d'une détection de son d'une caméra Envoi notification lors d'une détection de mouvement d'une caméra

1 2 3 4 5 Camera Jardin Mireux Décetise de mouvement: insert > Décetise norme insert > Uise d'encrostrénelom 1/4 Mode veille : Quantification >

1 2 3 4 5 6 Omse appareils MOS APPARELS Nom Caméra Jardin Pèce Jardin Image Modèle IPCAM-FE04 Version 3.2.0 20200228 (HW 1.0) Reouds Envoi notification lors d'une détection de son d'une caméra Envoi notification lors d'une détection de mouvement d'une caméra

1 2 3 4 5 Camera Jardin Mirox Décetise de mouvement: insert > Décetise romme: insert > Uissie d'encrostrédiem: 1/4 Mode veille: Stratification >

1 2 3 4 5 6 Omse appareils MOS APPARELS Nom Caméra Jardin Pèce Jardin Image Modèle IPCAM-FE04 Version 3.2.0 20200228 (HW 1.0) Reouds Envoi notification lors d'une détection de son d'une caméra Envoi notification lors d'une détection de mouvement d'une caméra

Camira Jardin 1 2 3 4 5 Mémoire Détection de mouvement Inactif > Détection concure Inactif > Diseuf d'immatriement N/A Made verte Ternification >

1 2 Mars appareils 1 Nom Caméra Jardin 2 Pièce Jardin 3 Image 4 Modèle IPCAM-FE04 Version 3.2.0.20200228 [HW 1.0] 5 POGLES 6 Envoi notification lors d'une détection de son d'une caméra 7 Envoi notification lors d'une détection de mouvement d'une caméra

1 2 3 4 5 Mirror Déflection de mouvement Inscrit > Déflection sonore Inscrit > Londe d'attribueraire R/A Mode verte: Planification

1 2 1 2 1 2 3 4 5 6 Nom Camera Jardin Pèce Jardin Image Modèle IPCAM-FE04 Version 9.2.0.20208228 (HW 1.0) RÉDLES Envoi notification lors d'une détection de son d'une caméra Envoi notification lors d'une détection de mouvrement d'une caméra

Conformément aux directives européennes DEEE(2002/96/EC) et relative aux accumulateurs (2006/66/EC), tout appareil électrique, électronique ou accumulateur doit être collecté séparément par un système local et spécialisé de collecte des déchets. Ne jetez pas ces produits avec les déchets ordinaires. Consultez la réglementation en vigueur. La marque en forme de poubelle indique que ce produit ne doit pas être jeté avec les ordures ménagères dans aucun des pays de l'UE. Afin de prévenir tout risque sur l'environnement ou la santé humaine lié à la mise au rebut incontrôlée, recyclez le produit de façon responsable afin de promouvoir l'utilisation durable des ressources matérielles. Pour renvoyer votre appareil usagé, utilisez les systèmes de renvoi et collecte ou contactez le revendeur d'origine. Il se chargera du recyclage dans le respect des dispositions règlementaires.

Déclaration de conformité

CHACON déclare que l'appareil DIOCAM-RE01 est conforme aux exigences et dispositions de la directive RED 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : www.chacon.be->support->téléchargements

Des exigences particulières par rapport à l'installation et l'usage de caméra de surveillance peuvent exister au niveau de votre lieu de résidence (pays, commune, ville), il est de votre entière responsabilité de vous renseigner quant à ces exigences locales et de les appliquer conformément.

Gelijkstroom (DC)

Recycling

• L'adaptateur secteur doit être branché à l'intérieur de l'habitation et dans un local sec uniquement.
• Ne pas installer à proximité des sources de chaleur.
• Garder l'adaptateur secteur accessible afin de pouvoir le débrancher facilement en cas de besoin.
• Si vous devez nettoyer le produit, utilisez un chiffon doux.

Conseil:

• Tout matériau entre le produit et votre routeur Wi-Fi réduit la distance de fonctionnement (principalement : mur béton armé, mur béton, surfaces métalliques). Prenez cela en compte pour définir le positionnement de votre caméra.
• Privilégier une installation abritée de la caméra, et à une hauteur supérieure à 2,5m pour limiter l'accessibilité.
