MODE D'EMPLOI Reference 803 Numan

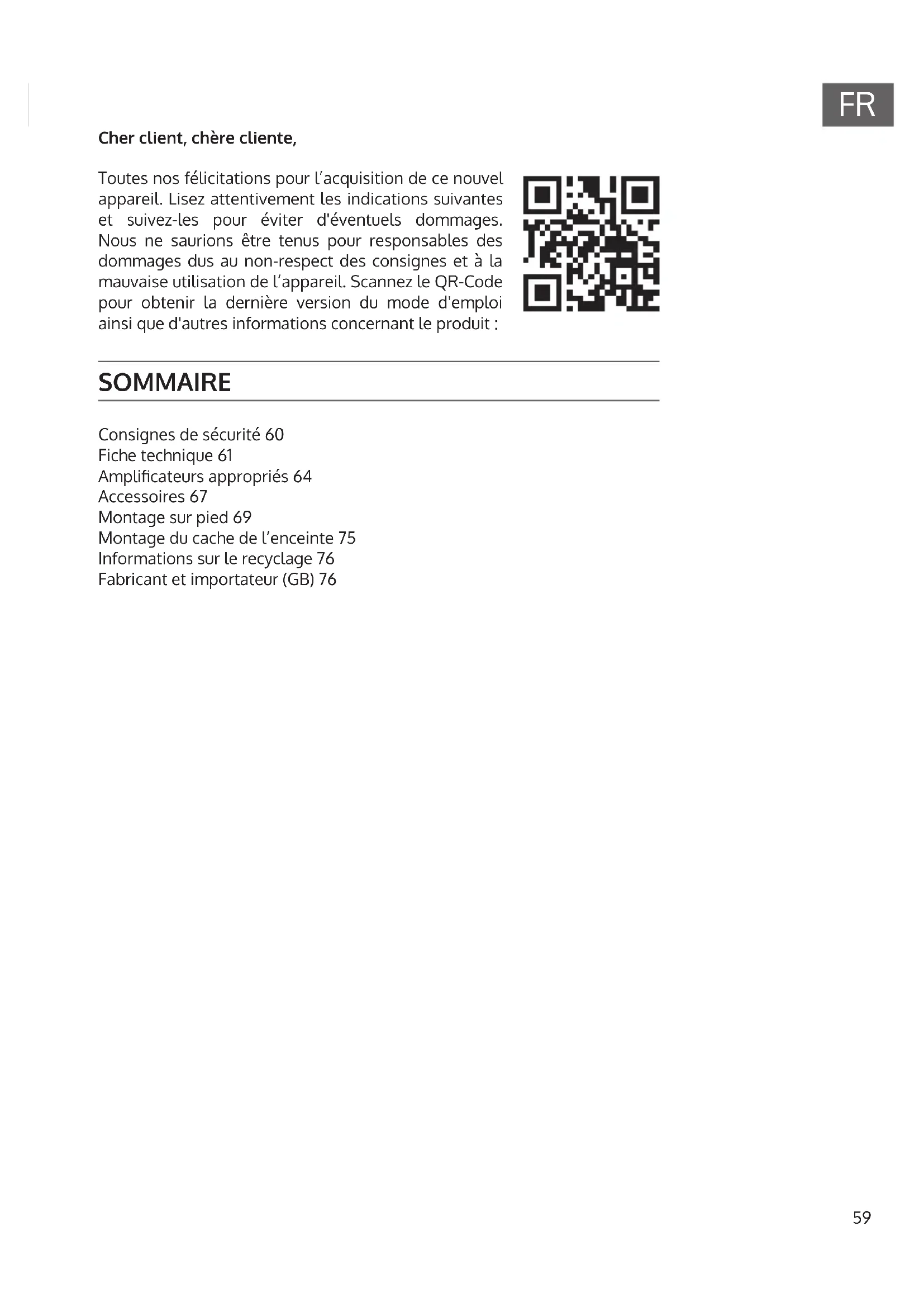

Cher client, chère cliente, Toutes nos félicitations pour l’acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l’appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit: SOMMAIRE Consignes de sécurité 60 Fiche technique 61 Amplicateurs appropriés 64 Accessoires 67 Montage sur pied 69 Montage du cache de l‘enceinte 75 Informations sur le recyclage 76 Fabricant et importateur (GB) 7660

• Foudre - Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période ou en cas d'orage, retirez la che de la prise ou débranchez l'antenne de l'appareil. Cela empêchera la foudre et les surtensions d'endommager le produit.

• Surcharge - Ne surchargez pas les prises électriques, les rallonges ou les prises électriques intégrées car cela pourrait provoquer un incendie ou une électrocution.

• Corps étrangers et liquides - Ne glissez jamais d'objets de quelque sorte que ce soit à travers les ouvertures de l'appareil, car ils pourraient entrer en contact avec des points à la tension dangereuse ou court- circuiter des pièces, ce qui pourrait provoquer un incendie ou une électrocution Ne renversez jamais de liquides de quelque sorte que ce soit sur l'appareil.

• Réparations et maintenance - Ne tentez pas de réparer ce produit vous-même car vous vous exposeriez à des tensions dangereuses ou à d'autres risques en ouvrant ou en retirant les couvercles. Conez toute la maintenance à un personnel qualié.

• Dégâts nécessitant l'intervention d'un professionnel - Débranchez la che d'alimentation de la prise et consultez un spécialiste qualié si l'un des cas suivants se produit : a) Si le câble d'alimentation ou la prise est endommagé. b) Si du liquide a été renversé ou si des objets sont tombés sur le produit. c) Si le produit a été exposé à la pluie ou à l'eau. d) Si le produit a fait une chute ou a été endommagé. e) Si les performances du produit sont nettement réduites.

• Pièces de rechange - Si des pièces de rechange sont nécessaires, assurez-vous que l'entreprise qui remplace les pièces n'utilise que des pièces de rechange fournies par le fabricant ou qui ont les mêmes caractéristiques que la pièce d'origine. Le remplacement non autorisé peut entraîner un incendie, un choc électrique ou d'autres dangers.

• Chaleur - Ne placez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, des grilles de chauage, des fours ou d'autres produits (y compris les amplicateurs). Remarque : les enfants à partir de 8 ans et les personnes sourant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés.61

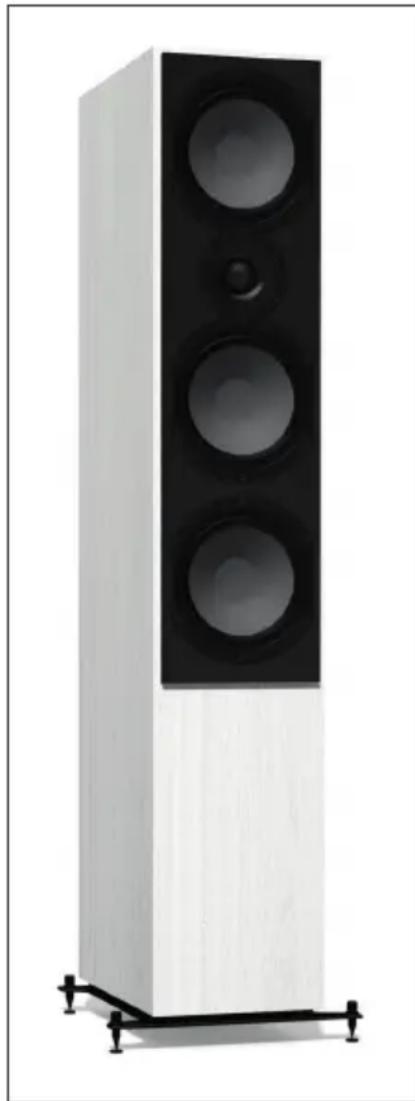

FICHE TECHNIQUE Reference 801 enceinte colonne Le Reference 801 est une puissante enceinte colonne à trois voies avec deux haut-parleurs de graves, un haut-parleur médium et un tweeter avec guidage du son intégré. Il est parfait pour les installations Hi-Fi et les systèmes de home cinéma dans des pièces allant jusqu'à 50-60 m². Nous recommandons une installation libre à une distance d'au moins 70 cm de tous les murs. Pour proter pleinement de la dynamique de ces enceintes, nous vous recommandons, en particulier pour le Reference 801, d'utiliser un amplicateur intégré puissant et de haute qualité, conformément aux recommandations de puissance gurant à la n de ce manuel. Puissance de sortie RMS 150 W / 300 W Résistance 4 Ω Dimensions sans pieds (L x P x H) 21,0 x 32,5 x 107,0 cm Poids 21,3 kg62

Enceinte d'étagère Reference 802 L'enceinte d'étagère Reference 802 peut sonoriser des pièces jusqu'à 25-30 m² avec l'ensemble du spectre de fréquences. Pour les grandes pièces et les volumes d'écoute élevés, nous recommandons l'utilisation d'un subwoofer. Placez l'enceinte sur un support, une table stable ou une étagère, en laissant un espace d'environ 30 cm de tous les côtés an d'éviter une reproduction excessive et imprécise des basses. Veuillez également tenir compte de la recommandation de puissance pour les amplicateurs à la dernière page de ce manuel. Si vous utilisez la Reference 802 comme enceinte arrière, 30 watts par canal à 4 ohms suisent déjà. Puissance de sortie RMS 80 W / 120 W Résistance 4 Ω Dimensions sans pieds (L x P x H) 21,0 x 30,8 x 33,1 cm Poids 2 x 7,4 kg63

Enceinte centrale Reference 803 La Reference 803 est une enceinte centrale pour les systèmes de home cinéma et l'écoute de musique multicanal. Elle ore une reproduction vocale particulièrement claire et nuancée ainsi qu'un son étonnamment riche et peut donc également être utilisée comme enceinte mono universelle. Posez l'enceinte sur une tablette en dessous ou devant votre téléviseur ou accrochez-la au mur à l'aide de vis et de chevilles solides. Puissance de sortie RMS 120 W / 200 W Résistance 4 Ω Dimensions sans pieds (L x P x H) 50,6 x 18,0 x 21,0 cm Poids 8,7 kg64

Les enceintes de la série Reference sont des enceintes typiques de 4 ohms qui s'harmonisent avec n'importe quel amplicateur hi- sans risque de l'endommager. Nous recommandons un amplicateur avec une puissance de sortie selon le tableau ci-dessous, en cas de doute, la valeur peut être légèrement dépassée. Attention : lors d'une écoute à haut volume, il est plus probable d'endommager une enceinte avec un amplicateur trop faible qu'avec un appareil « trop puissant ». Les enceintes Reference peuvent eectivement restituer la musique plus fort que de nombreuses autres enceintes hi-. Si vous entendez néanmoins des distorsions, réduisez légèrement le volume. Modèle Puissance de sortie de l'amplicateur Enceinte colonne 801 100-300 W Enceinte d'étagère 802 100-150 W Enceinte centrale 803 100-200 W Connexion Reference 801 Nous vous recommandons d'utiliser des câbles d'enceintes d'un diamètre d'au moins 2,5 mm² pour votre enceinte colonne Reference 801. Plus le câble est court, meilleur est le son. Les câbles peuvent mesurer jusqu'à environ 5 m sans problème. Pour une connexion conventionnelle sans bi-câblage, veuillez connecter les paires de connecteurs supérieurs et inférieurs avec les cavaliers fournis, comme indiqué sur l'illustration. Connectez ensuite l'une des extrémités de votre câble d'enceinte aux deux bornes inférieures de votre enceinte. Si vous connectez maintenant l'autre extrémité à l'amplicateur, veillez à relier la borne PLUS (généralement ROUGE) de l'amplicateur à la borne PLUS du panneau de connexion - et la borne MOINS (généralement NOIRE) à la borne MOINS.65

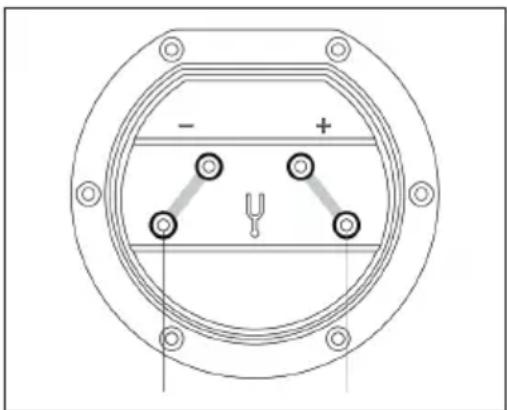

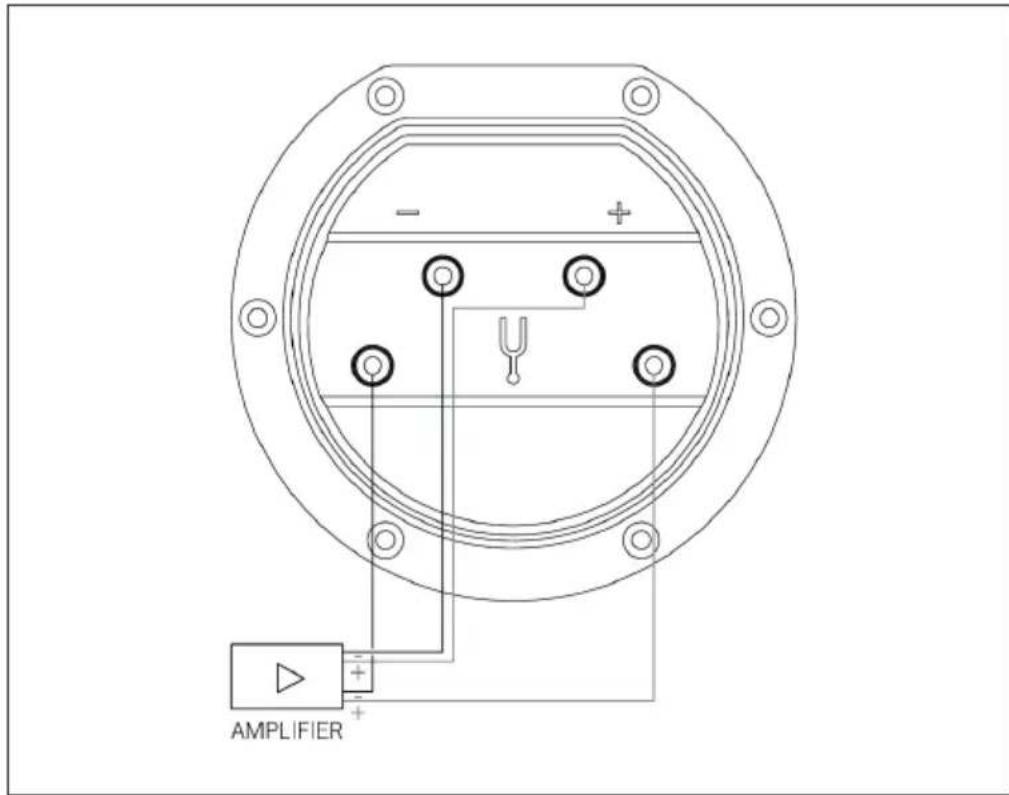

Des connexions incorrectes sur des enceintes individuelles n'endommagent ni l'amplicateur ni les enceintes, mais le son semble « dius » et pauvre en basses fréquences. Donc, si vous n'êtes pas satisfait de la qualité du son après la connexion, vériez toutes les connexions ! Reference 801 - Bi-Wiring (double câblage) Des câbles de haut-parleurs séparés pour les hautes/moyennes fréquences et les basses peuvent apporter une amélioration supplémentaire du son de la Reference 801. Si votre amplicateur possède 2 paires de connecteurs PLUS et MOINS par canal stéréo pouvant être utilisés simultanément, veuillez connecter votre Reference 801 comme indiqué sur l'illustration.66

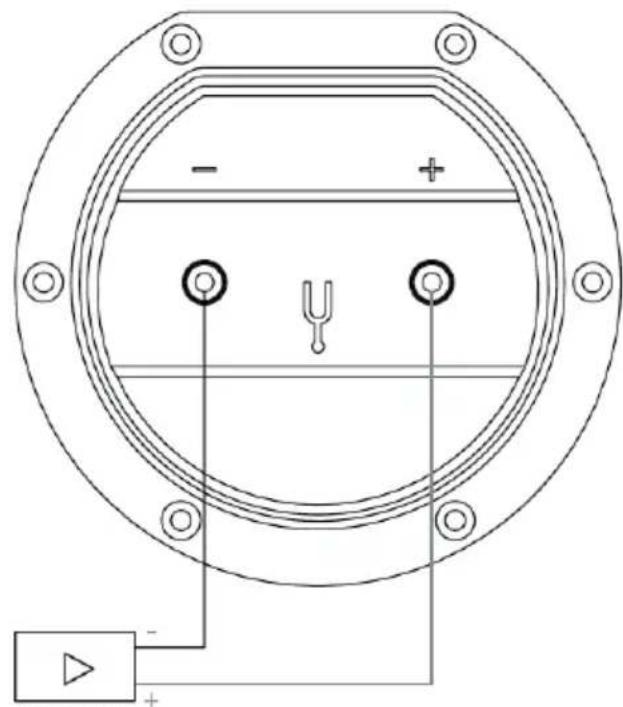

Connexion Reference 802 & 803 Nous vous recommandons d'utiliser des câbles d'enceintes d'un diamètre d'au moins 1,5 mm² pour votre enceinte d'étagère Reference 802 ou enceinte centrale Reference 803. Plus le câble est court, meilleur est le son. Les câbles peuvent mesurer jusqu'à environ 5 m sans problème. Connectez d'abord l'une des extrémités de votre câble d'enceinte aux deux bornes de votre enceinte. Si vous connectez maintenant l'autre extrémité à l'amplicateur, veillez à relier la borne PLUS (généralement ROUGE) de l'amplicateur à la borne PLUS du panneau de connexion - et la borne MOINS (généralement NOIRE) à la borne MOINS. Des connexions incorrectes sur des enceintes individuelles n'endommagent ni l'amplicateur ni les enceintes, mais le son semble « dius » et pauvre en basses fréquences. Donc, si vous n'êtes pas satisfait de la qualité du son après la connexion, vériez toutes les connexions !67

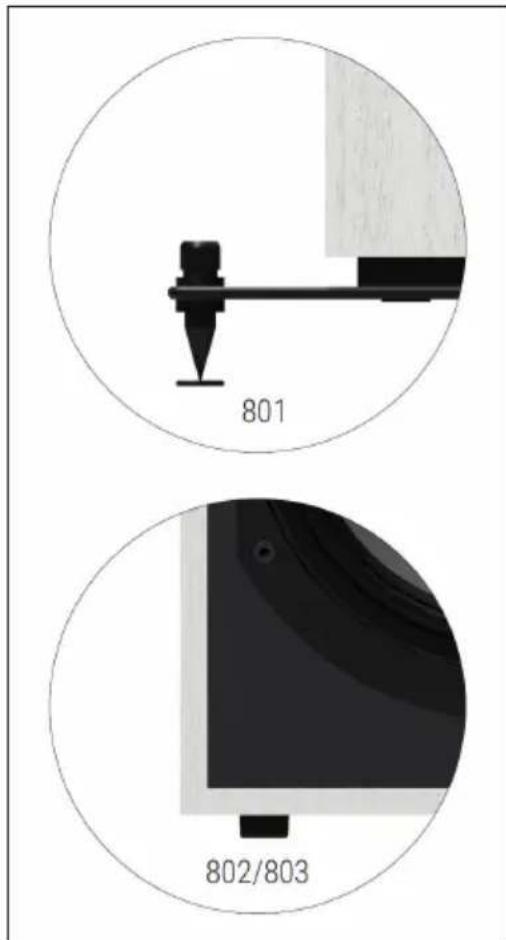

ACCESSOIRES Pieds Référence 801 : Pour un son optimal et une bonne stabilité, un pied avec des pointes est inclus dans la livraison. Référence 802/803 : Ces enceintes sont livrées avec des pieds en silicone. Ceux-ci inhibent les vibrations et ont donc un eet de découplage des vibrations. Si nécessaire, vous pouvez remplacer les pieds en silicone par des pointes avec un letage M8 (les pointes supplémentaires ne sont pas incluses dans la livraison).68

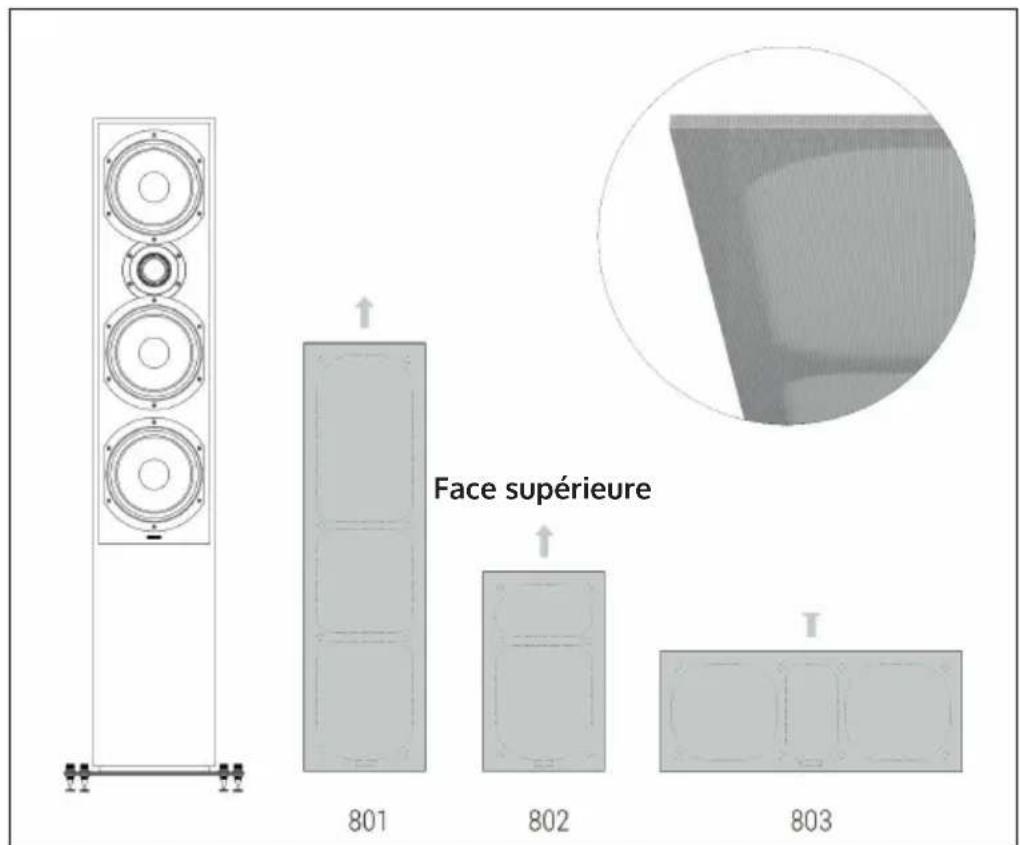

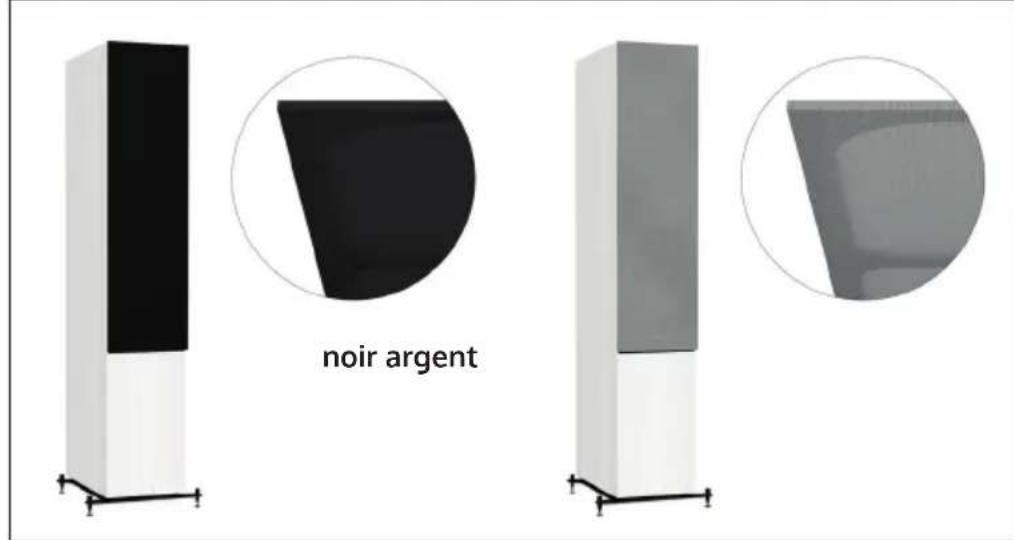

Caches d'enceintes Lorsque vous achetez des enceintes Reference, vous recevez des caches avec un système de xation magnétique dans la couleur que vous avez choisie. Vous pouvez facilement les installer si nécessaire. Face supérieure noir argent69

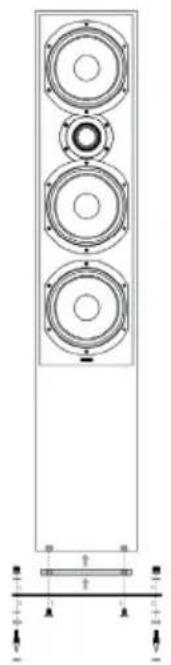

Montage sur pied Reference 801 Une possibilité de montage sûr du pied de support est présentée ci-dessous. Veuillez respecter l'ordre et les conseils respectifs concernant les étapes de montage. Pour un montage sûr, il faut au moins DEUX PERSONNES. Attention : Risque de blessure et de dégâts ! Les pointes sont très pointues, vous pouvez vous blesser ou endommager votre sol. Écrou de la pointe Rondelle Pointe Plaquette de base Plaquettes en caoutchouc avec lm de protection70

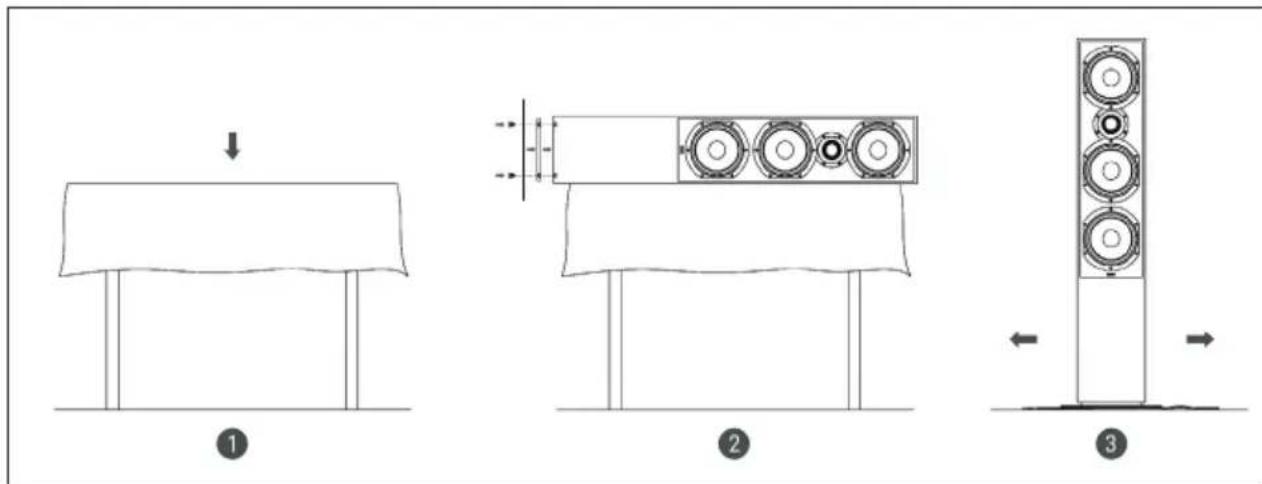

Avant de monter le Reference 801, veuillez poser un support approprié sur une table pour le protéger et placez l'enceinte à deux sur un côté.

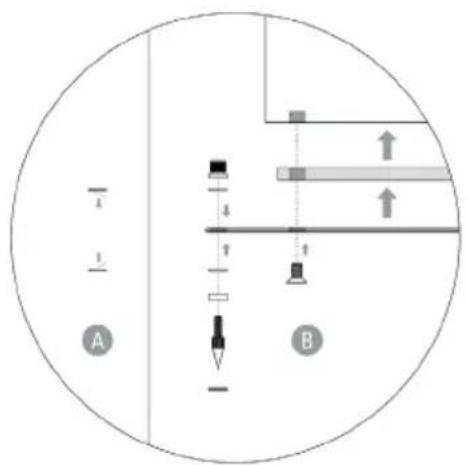

Placez les plaques de base en métal et en bois l'une sur l'autre avec les trous superposés comme indiqué à gauche (B) et vissez ensuite les deux plaques sur le boîtier. Utilisez pour cela la clé Allen fournie.

Après avoir monté la plaque de base, placez l'enceinte à l'endroit approprié dans la pièce, sur une couverture. Vous pouvez encore pousser légèrement le Reference 801 jusqu'à sa position dénitive. Retirer la feuille de protection des plaquettes en caoutchouc (A) et monter les pieds comme indiqué (B). Face avant71

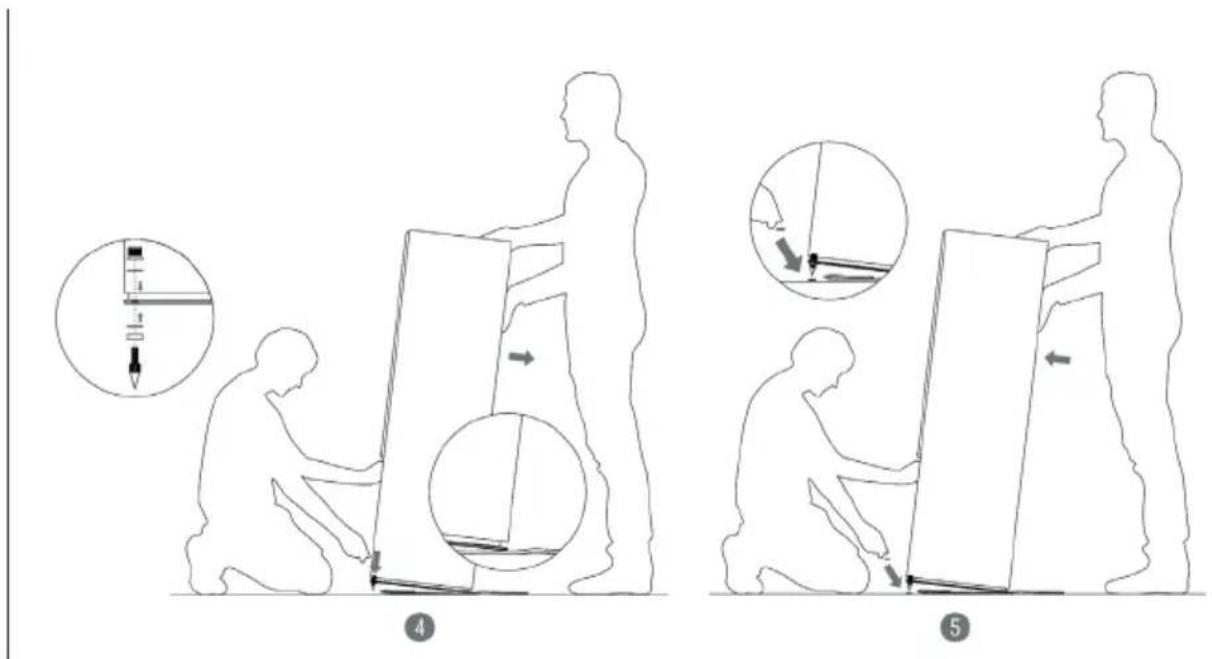

Inclinez légèrement l'enceinte sur l'un des bords (bord avant/ arrière). Montez les pointes comme indiqué sur l'illustration

Posez ensuite l'enceinte avec les deux pointes montées sur les deux plaquettes de protection des pointes sur le sol (poussez le support légèrement vers l'arrière).72

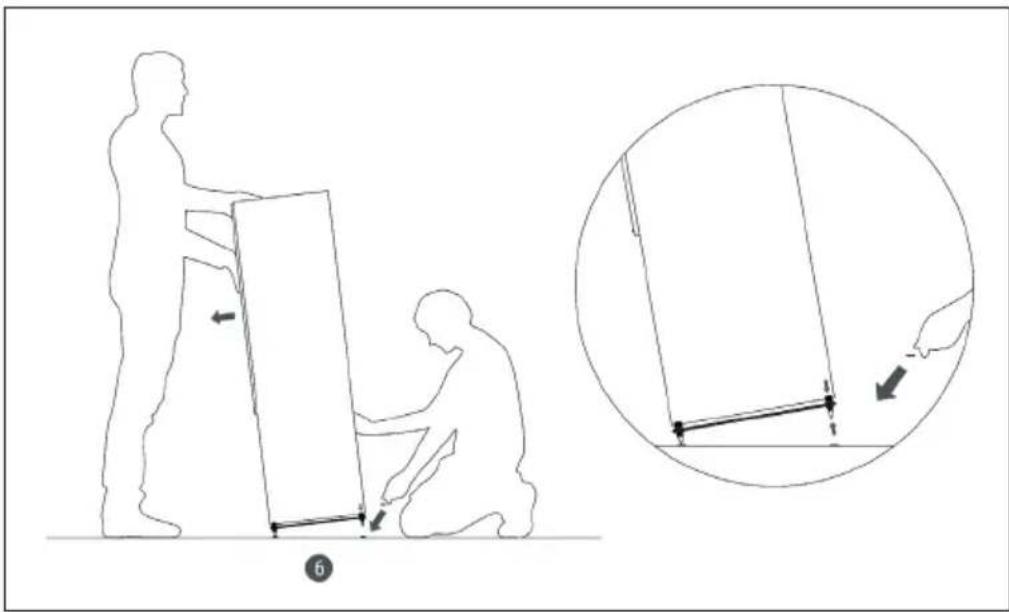

Répétez les étapes 4 et 5 pour les autres pointes. En ajustant les pointes, vous pouvez compenser les éventuelles inégalités du sol.73

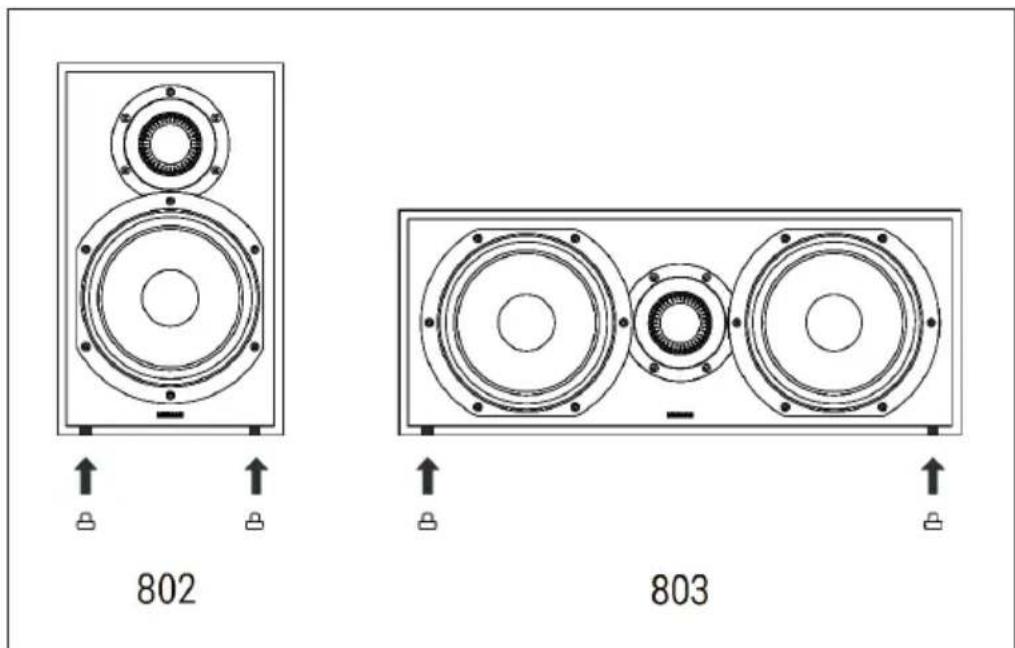

Montage sur pied Reference 802 & 803 Veuillez monter les pieds en silicone fournis en les vissant légèrement dans l'insert M8. Si nécessaire, les pieds en silicone peuvent être remplacés par des pointes vendues séparément. Pieds en silicone fournis Pointes disponibles en option avec rondelle et plaquette en caoutchouc74

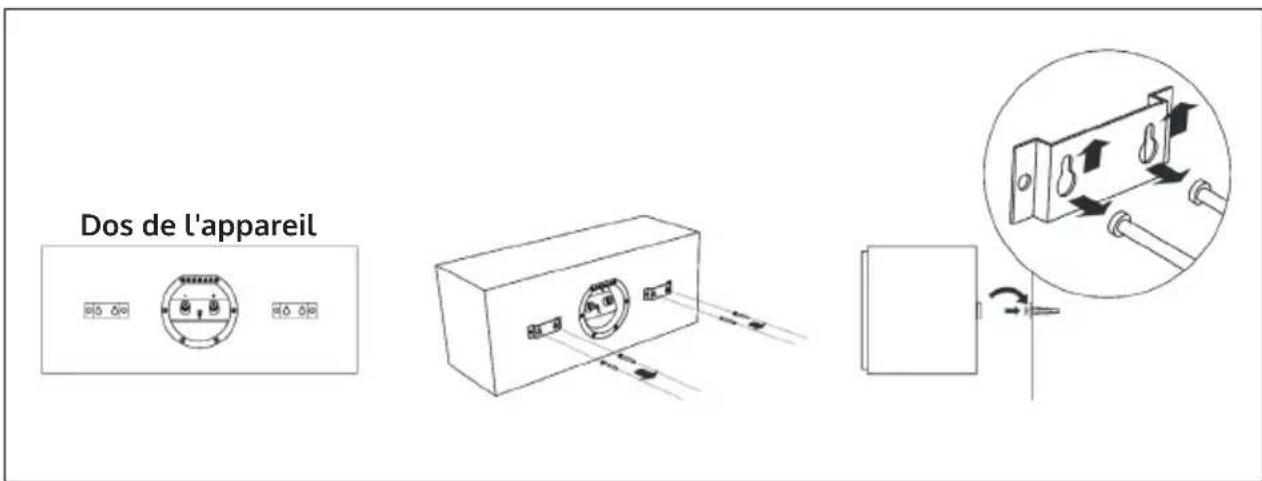

Montage mural Reference 803 Vous pouvez également xer l'enceinte centrale Reference 803 au mur à l'aide de vis et de chevilles solides. Veuillez vous en tenir à la présentation suivante. Accrochez le Reference Center 803 au mur. Dos de l'appareil75

1 Les plaquettes en caoutchouc jointes servent à protéger le bale.

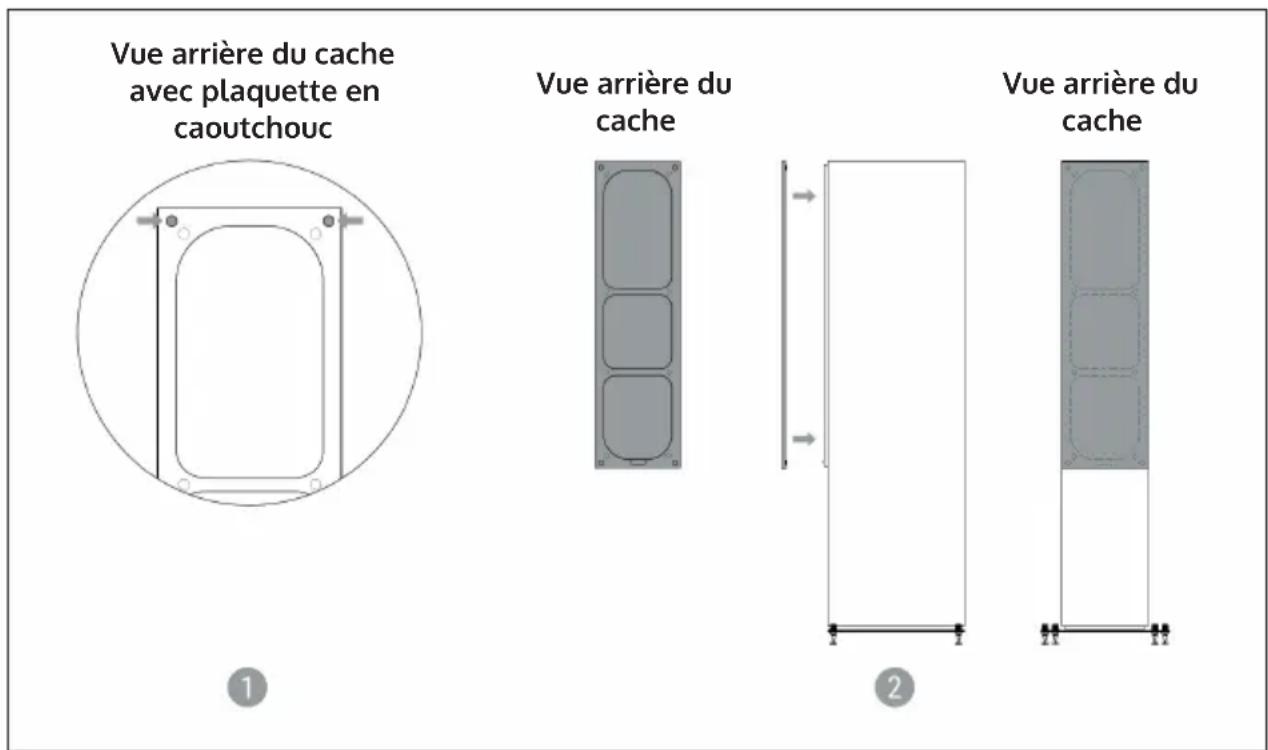

Grâce au système de xation magnétique, le montage devrait être facile. Si les caches sont placés correctement (en haut/en bas), ils « s'enclenchent » à la bonne position. Veuillez vérier que les caches sont bien xés au boîtier. Vue arrière du cache avec plaquette en caoutchouc Vue arrière du cache Vue arrière du cache76

Si la mise en rebut des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers. FABRICANT ET IMPORTATEUR (GB) Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. Importateur pour la Grande Bretagne: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom77
