Tipo di prodotto	Cassa centrale home theater
Potenza di uscita RMS	120 W (nominale) / 200 W (max)
Impedenza	4 Ω
Dimensioni (L x A x P)	50,6 x 21,0 x 18,0 cm
Peso	8,7 kg
Amplificatore consigliato	100 a 200 W su 4 Ω
Cavo di connessione consigliato	Sezione minima 1,5 mm², lunghezza fino a 5 m
Morsetti di connessione	Morsetti a vite (rosso +, nero -)
Bi-wiring	Non supportato (morsetti singoli)
Montaggio a parete	Possibile con viti e tasselli (non forniti)
Piedini forniti	Piedini in silicone con inserto M8
Punte di disaccoppiamento	Opzionali (filettatura M8, non fornite)
Griglie degli altoparlanti	Fissaggio magnetico, rimovibili
Utilizzo consigliato	Stanze fino a 25-30 m² (senza subwoofer)
Frequenza d'uso	Voce e medi in evidenza (riproduzione vocale chiara)
Manutenzione e pulizia	Panno morbido e asciutto; evitare prodotti abrasivi e liquidi
Sicurezza	Non sovraccaricare le prese; scollegare in caso di temporale; non aprire l'apparecchio
Ricambi e riparabilità	Contattare un professionista qualificato; utilizzare ricambi identici all'originale
Temperatura di funzionamento	Non specificato (stima: 5-35°C)
Garanzia	Non specificato (fare riferimento al rivenditore)

Domande frequenti - Reference 803 Numan

Qual è la potenza di amplificazione consigliata per la Numan Reference 803?

Si consiglia di utilizzare un amplificatore che eroga tra 100 e 200 watt su 4 ohm. Una potenza leggermente superiore non è un problema, ma un amplificatore troppo debole può danneggiare la cassa a volume elevato.

Come collegare la cassa centrale Reference 803?

Utilizzare un cavo per altoparlanti di almeno 1,5 mm² e collegare il morsetto rosso (+) dell'amplificatore al morsetto rosso della cassa, e il morsetto nero (-) al morsetto nero. Assicurarsi di rispettare la polarità per un suono ottimale.

Si può fissare la Reference 803 al muro?

Sì, la cassa può essere montata a parete utilizzando viti e tasselli robusti (non forniti). Seguire le istruzioni di montaggio nel manuale per un supporto sicuro.

Quali sono le regolazioni dei piedini disponibili?

La cassa viene fornita con piedini in silicone avvitati nell'inserto M8. È possibile sostituirli con punte di disaccoppiamento (filettatura M8, vendute separatamente) per migliorare l'isolamento dalle vibrazioni.

Come pulire la cassa centrale Numan Reference 803?

Utilizzare un panno morbido e asciutto per spolverare. Evitare liquidi, prodotti abrasivi o solventi. Le griglie magnetiche possono essere rimosse per una pulizia più facile.

Posso usare questa cassa da sola senza subwoofer?

Sì, la Reference 803 può essere utilizzata come cassa mono o centrale in un sistema home theater. Per stanze fino a 25-30 m², offre un suono chiaro e una buona estensione nei bassi.

Cosa fare se il suono diventa distorto?

Ridurre immediatamente il volume. La distorsione indica che l'amplificatore è in clipping, il che può danneggiare la cassa. Assicurarsi che l'amplificatore eroghi una potenza sufficiente e che i collegamenti siano corretti.

Le griglie degli altoparlanti sono rimovibili?

Sì, le griglie sono fissate con magneti e possono essere facilmente rimosse. Riposizionarle controllando il senso alto/basso per un corretto aggancio.

Quale diametro del cavo è consigliato?

Si consiglia di utilizzare un cavo per altoparlanti di almeno 1,5 mm² per lunghezze fino a 5 metri. Un cavo più corto offre una migliore qualità sonora.

La cassa è compatibile con il bi-wiring?

No, la Reference 803 dispone solo di una coppia di morsetti. Il bi-wiring non è possibile. Utilizzare una connessione standard rispettando la polarità.

MANUALE UTENTE Reference 803 Numan

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendamente le seguenti indicazioni e di seguirle per prevenir eventuali danni. Non ci assumiamo una responsabilità per danni scaturiti da una mancata osservanza delleindicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 78

Dati tecnici 79

Amplificatore adatto 82

Accessor 85

Montaggio della copertura dell'altoparlante 93

Avviso di smaltimento 94

Produttore e importatore (UK) 94

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il disposativo o se ci sono temporali, staccare la spina dalla presa elettrica e sccollegare il disposativo dall'antenna. In quello modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolonghe o prese elettriche integrate, altrimenti possono risultare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inseire oggetti di alcun tipo nelle aperture del dispositivo, in quanto potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il consequencese rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizare autonomamente opere di manutenzione sul dispositorio, in quanto l'apertura o la rimozione della copertura possono esporre a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizate da personale di assistenza qualificato.
  Danni che richiedono l'intervento del servizio di assistenza -

Staccare la spina alla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul dispositivo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presente prestazioni sensibilmente ridotte.

• Pezzi di ricambio - Se sono necessari pezioni di ricambio, assicurarsi che l'azienda techniciana responsabile della sostituzione utilizzi solo pezioni di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.
• Calore - Non posizionare il dispositivo vicino a fonti di calorie, come termosifoni, batterie di riscaldamento, forn i altri prodotti (inclusi amplificatori).

Note: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsable della loro supervisione e comprendono i rischi associati.

Reference 801 - Diffusore da pavimento

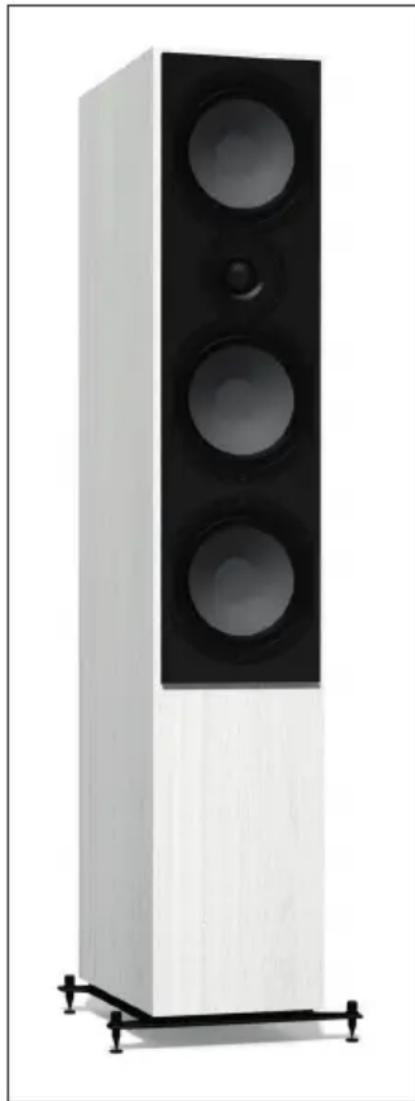

Il modello Reference 801 è un potente diffusore da pavimento a tre vie con due woofer, un midrange e un tweeter con controllo del suono integrato ed è perfetto per impianti HiFi e home cinema in locali fino a 50 - 60m² . Raccomandiamo un'installazione independente, a una distance di almeno 70 cm da tutte le pareti. Per sfruttare al massimo la dinamica di quello diffusore, in particolare per il modello Reference 801, raccomandiamo un amplificatore integrato ad alte prestazioni e di alta qualità, in accordo con la potenza consigliata alla fine di quello manuale.

Potenza di uscita RMS 150 W/300 W
Resistenza 4 Ω
Dimensioni alla piedi d'appoggio (L x P x A)	21,0 x 32,5 x 107,0 cm
Peso 21,3 kg

Il diffusore da scaffale
Reference 802 porta l'intero spettro di frequenze in locali fino a 25 - 30m² .Per locali più grandi e volumi di ascolto elevati, raccomandiamo l'uso di un subwoofer. Posizionare il diffusore su un supporto, un ravolo stabile o uno scaffale, lasciendo circa 30 cm di spazio su tutti i lati per evitare una risposta dei bassi eccessiva e imprecisa. Si prega di tenere presenteanche la raccomandazione di potenza per gli amplificatori nell'ultima pagina di quello manuale. Se il modello Reference 802iene utilizzato come diffusore posteriore, sono sufficienti 30 watt per canale a 4 ohm.

Potenza di uscita RMS 80 W/120 W
Resistenza 4 Ω
Dimensioni alla piedi d'appoggio (L x P x A)	21,0 x 30,8 x 33,1 cm
Peso 2 x 7,4 kg

Il modello Reference 803 è un diffusore centrale per impianti home cinema e per l'ascolto di musica multicanale. Offre una riproduzione del parlato particolaremente chiara e ricca di sfumature, un sound sorprendentemente pieno e può quindi essere utilizzato anche come diffusore mono universale. Posizionare l'altoparlante su una mensola fatto o davanti al teilevisore o fissarlo al muro con viti e tasselli resistenti.

Potenza di uscita RMS 120 W/200 W
Resistenza 4 Ω
Dimensioni alla piedi d'appoggio (L x P x A)	50,6 x 18,0 x 21,0 cm
Peso 8,7 kg

AMPLIFICATORE ADATTO

I diffusori della series Reference sono tipici altoparlanti da 4 Ohm che si armonizzano con qualsi asi amplificatore HiFi sulla danneggiarlo. Raccomandiamo un amplificatore con una potenza d'uscita in accordo con la tabella segunte; in caso di dubbio, il valore più agli èsere leggermente superato. Attenzione: il danneggiamento di un diffusore in caso di ascolto ad alto volume è più probabile con un amplificatore di potenza troppo Bassa che con un dispositivo che "ha troppa potenza". I diffusori Reference sono effettivamente in grado di riproduire la musica a volume più elevato di altri altoparlanti HiFi. Se si sente ancora distorsione, ridurre leggermente il volume.

Modello Potenza di uscita	dell'amplificatore
801 - Diffusore da pavimento 100-300 W
802 - Diffusore da scaffale 100-150 W
803 - Diffusore centrale 100-200 W

Connessione Reference 801

Per il diffusore da pavimento Reference 801, consigliamo l'uso di cavi per altoparlanti con un diametro di almeno 2,5mm² . Più corto è il cavo, migliorè è il sound. In agli caso, sono adattianche cavi fino a circa 5m di lunghezza. Per un collegamento convenzioneleenza bi-wiring, si prega di connettere le coppie di collegamento superiore e inferiore con i ponti forniti come moltoato in immagine.

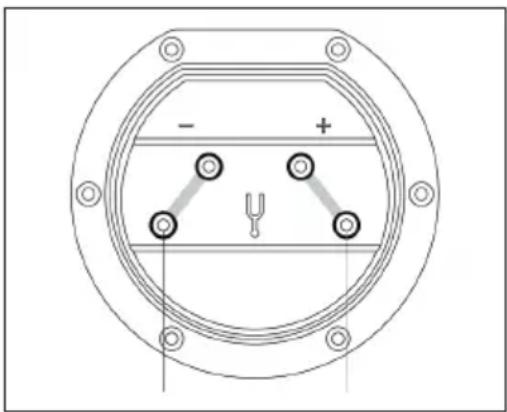

Collegare poi un'estremità del cavo ai due terminali inferiori dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlianti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima casa tutti i collegamenti!

Reference 801 - Bi-wiring (doppio cablaggio)

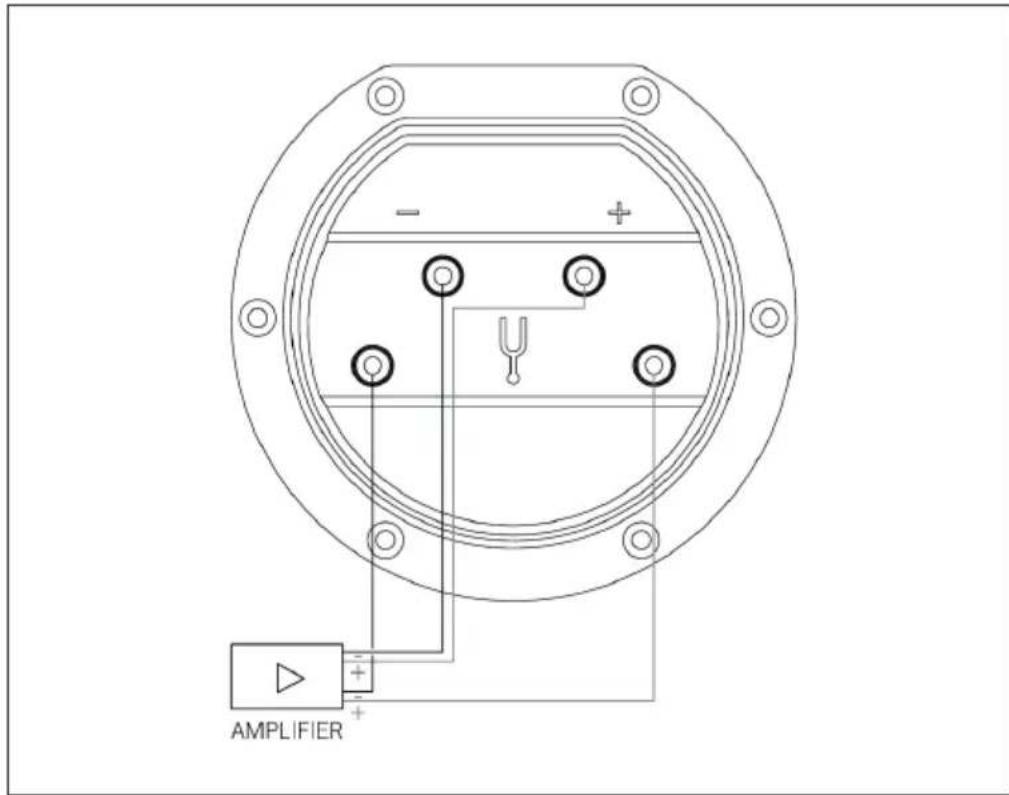

Cavi per altoparlanti separati per la gamma medio-alta e la gamma Bassa possono migliorare ulteriormente il sound di Reference 801. Se l'amplificatore in uso ha 2 coppie di connettori POSITIVO e NEGATIVO per canale stereo che possono essere utilizzati simultaneamente, collegare Reference 801 come molto in immagine.

Connessione Reference 802 & 803

Per il diffusore da scaffale 802 e per il diffusore centrale Reference 803, si consiglia l'uso di cavi per altoparlanti che abbiano un diametro di almeno 1,5mm² . Più corto è il cavo, migliorè è il sound. In agli caso, sono adattianche cavi fino a circa 5m di lunghezza.

AMPLIFIER

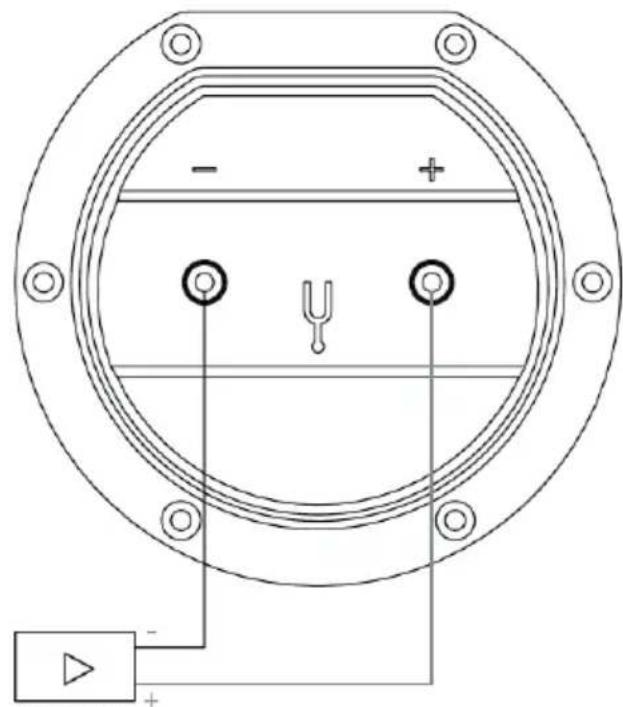

Collegare per prima casa un'estremità del cavo ai due terminali dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlianti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima casa tutti i collegamenti!

Piedid'appoggio

Reference 801:

Per un sound ottimale e un posizionamento stabile, è incluso un piede d'appoggio con spike.

Reference 802/803:

Questi diffusori sono forniti con piedi d'appoggio in silicone. Questi riducono le vibrazioni e hanno quindi un effetto di disaccoppiamento delle oscillazioni. Se necessario, è possibile sostuire i piedi d'appoggio in silicone con spike dotati di filettatura M8 (gli spike aggiuntivi non sono inclusi).

Coperture per diffusori

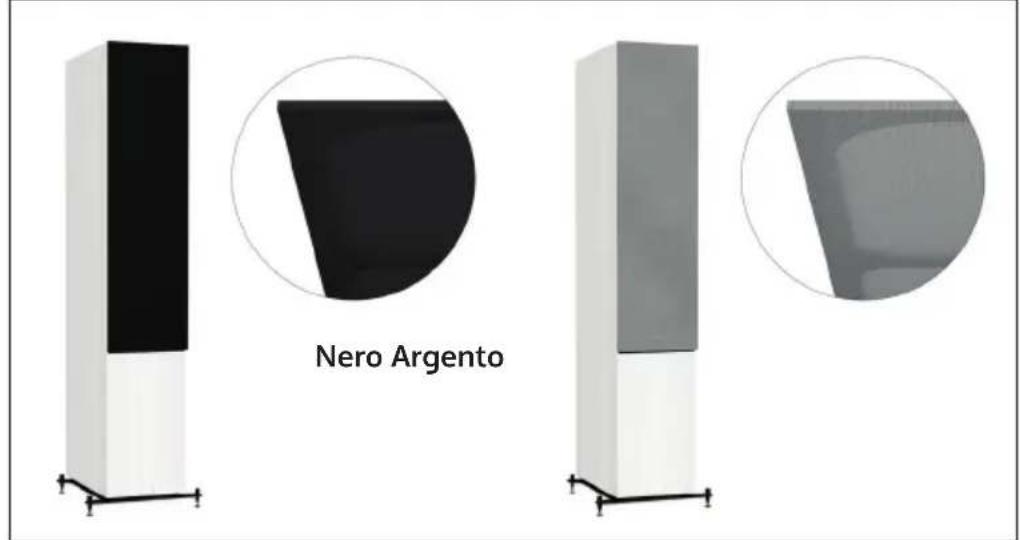

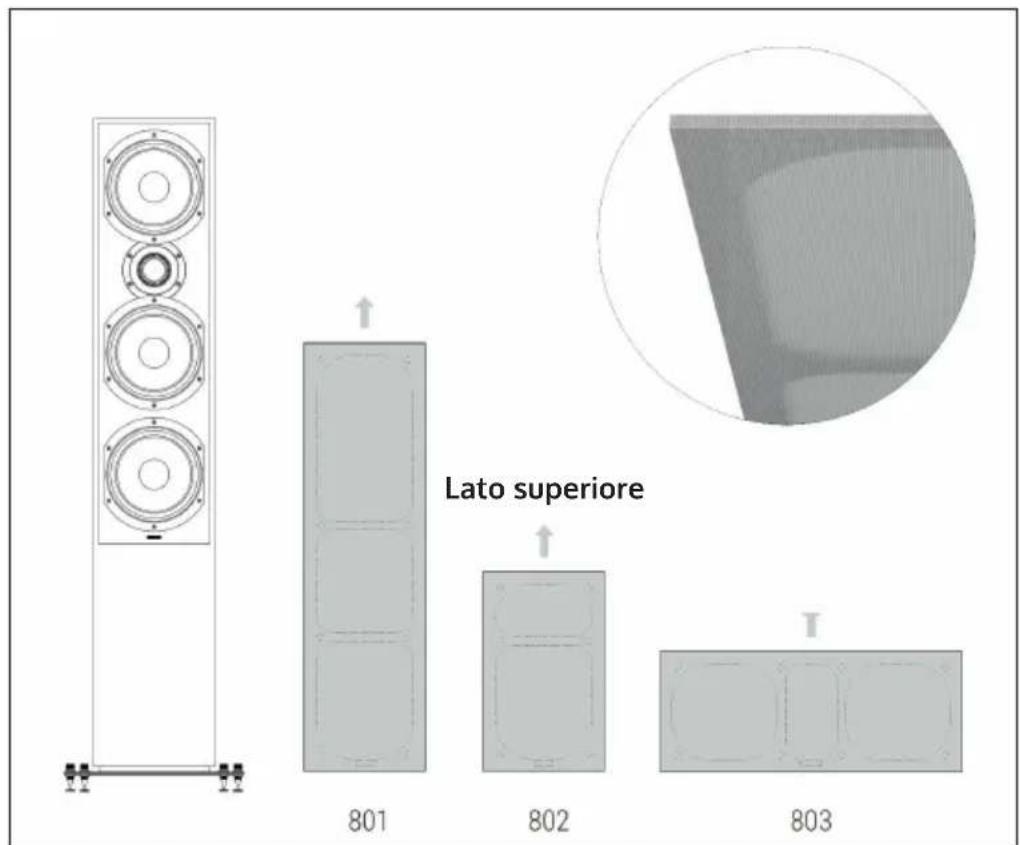

Quando si acquistano i diffusori Reference, si ricevonoanche delle copertura di un colore a scelta con un systema di montaggio magnetico. Se necessario, possono essere installate confacility.

MONTAGGIO DEL PIEDE D'APPOGGIO

Reference 801 - Montare il piede d'appoggio

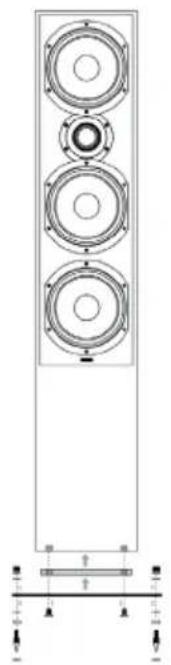

Dado dello spike Piastra di gomma con pellicola protettiva Rondella Spike Piastra di base

Di seguito viene molto在哪 un'opzione per montare in modo sicuro il piede d'appoggio. Si prega di rispettoare la sequenza e i consigli per le fasi di montaggio. Sono necessarie almeno DUE PERSONE per un montaggio sicuro. Attenzione: pericolo di lesioni e danni! Gli spike sono molto appuntiti e possono causare lesioni o danneggiare il pavimento.

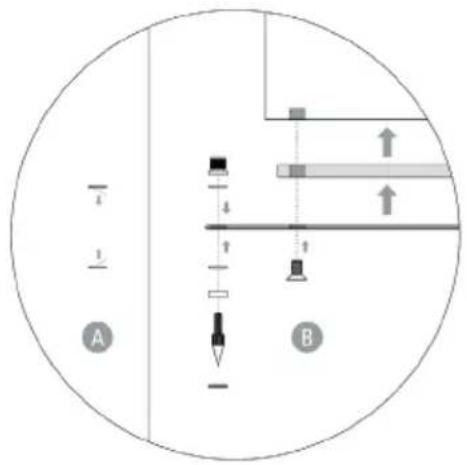

Rimuovere la pellicola protettiva delle piastre di gomma (A) e montare i piedi d'appoggio come indicato (B).

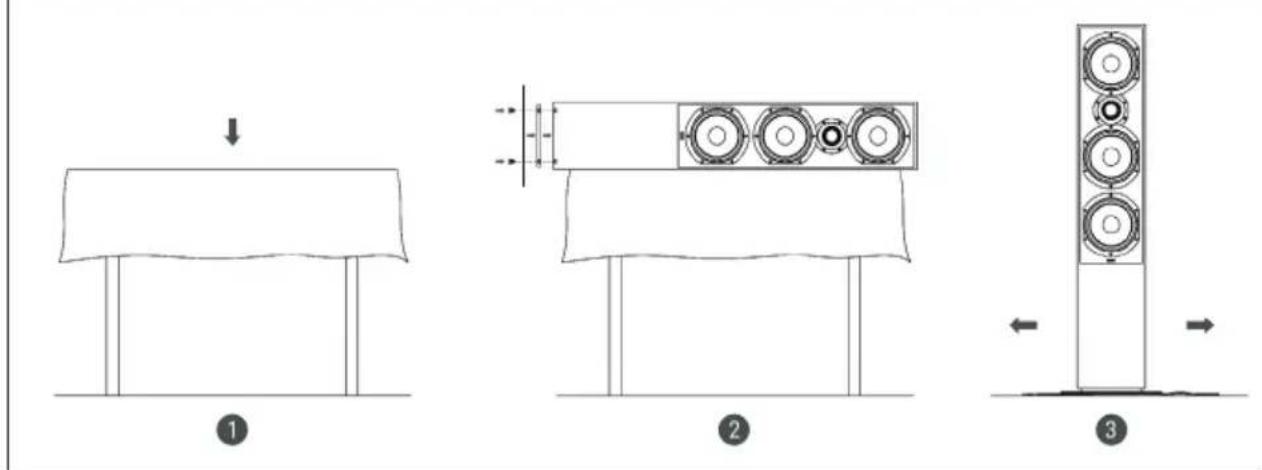

1	Prima del montaggio di Reference 801, si prega di posizionare un fondo adatto per proteggere il davolo e diMETTERE il diffusore in due su un lato.
2	Posizionare le piastre di base in metallo e legno una sull'altra con i fori in corrispondenza come lostrato a sinistra (B) e poi avvitare entrambe le piastre all'alloggiamento. A tal fine, usare la chiave a brugola in dotazione.
3	Dopo aver montato la piastra di base, mettere il diffusore nella posizione corretta all'interno del locale su una coperta. è possibile spingere più leggermente il diffusore Reference 801 nella sua posizione finale.

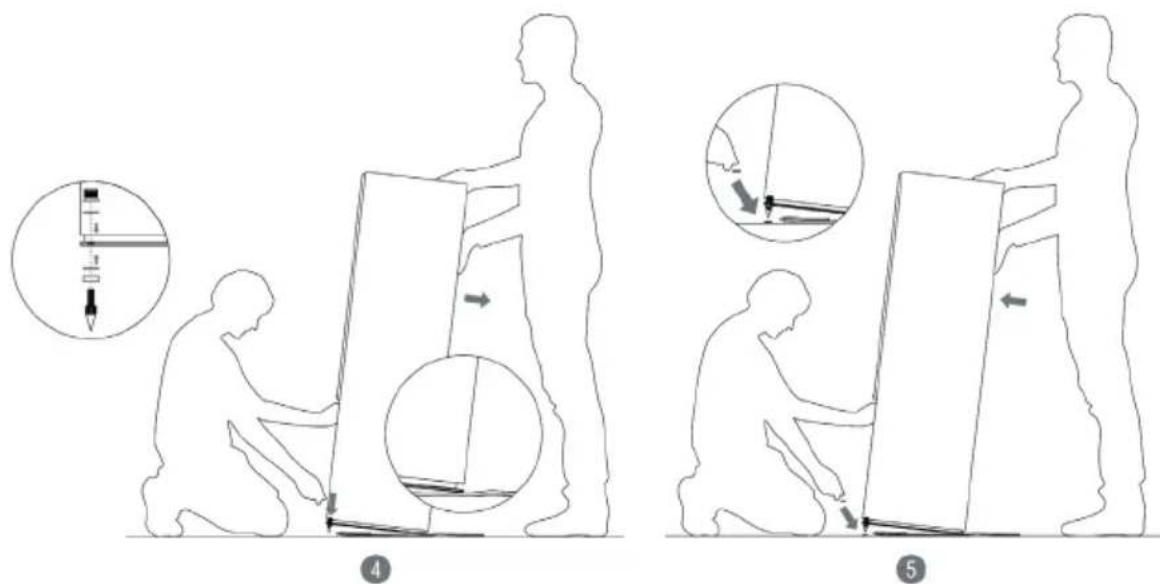

4	Inclinare leggermente il diffusore verso uno dei bordi (bordo anteriore/posteriore). Montare gli spike come migliorato in imagine.
5	Posizione poti l'altoparlante con i due spike montati sulle due piastre di protezione apposite sul pavimento (spingere un po' indietro il fondo posizionato precedentamente).

IT

6

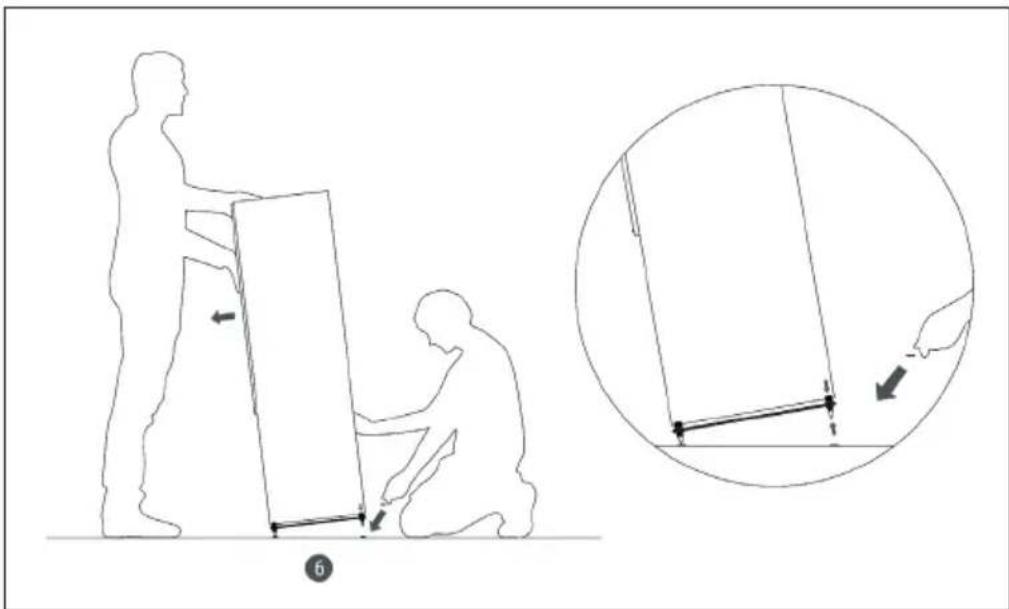

Ripetere i passaggi 4 e 5 per gli spike rimanenti. Regolando gli spike, è possibile compensare qualsiasi irregularità del pavimento.

Reference 802 & 803 - Montare il piede d'appoggio

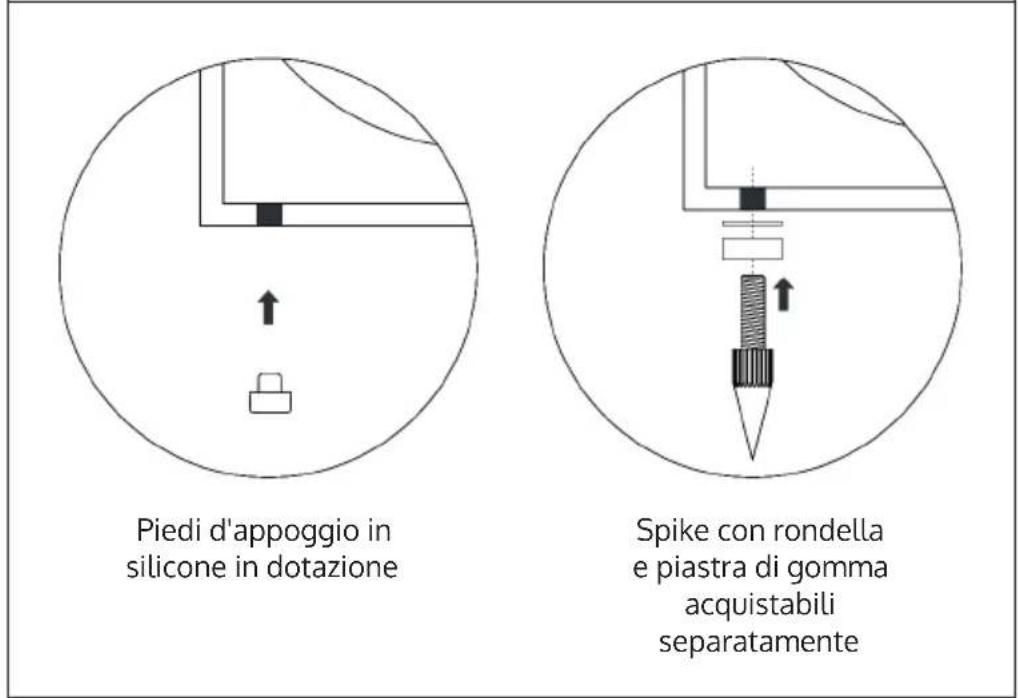

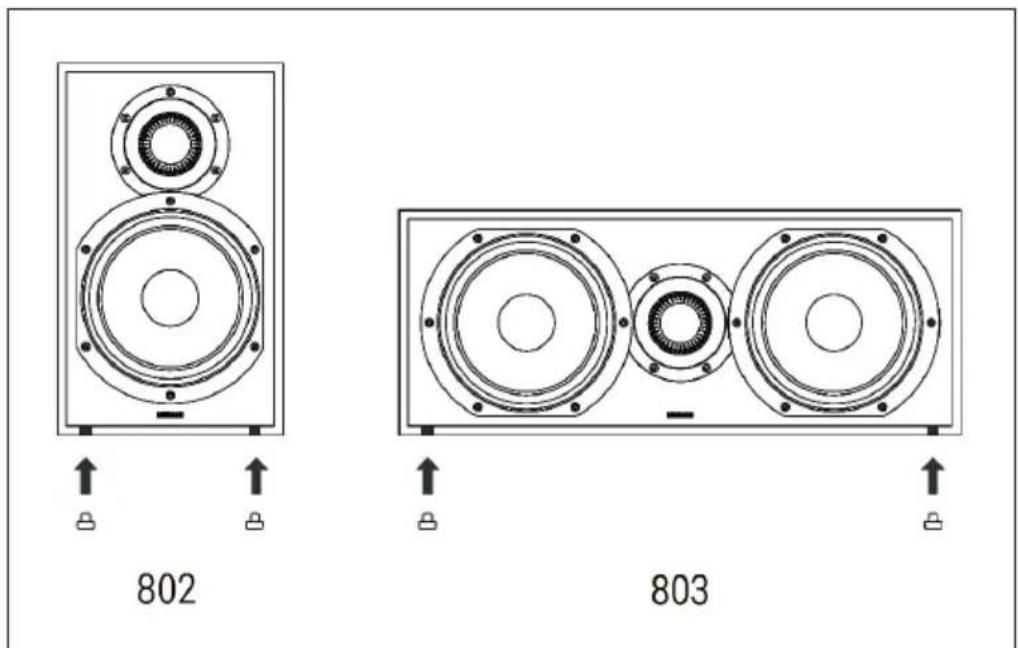

Si prega di montare i piedi d'appoggio in silicone in dotazione avvitandoli leggermente nell'inserto M8. Se necessario, i piedi in silicone possono anche essere sostituiti con spike acquistabili separatamente.

Reference 803 - Montaggio a parete

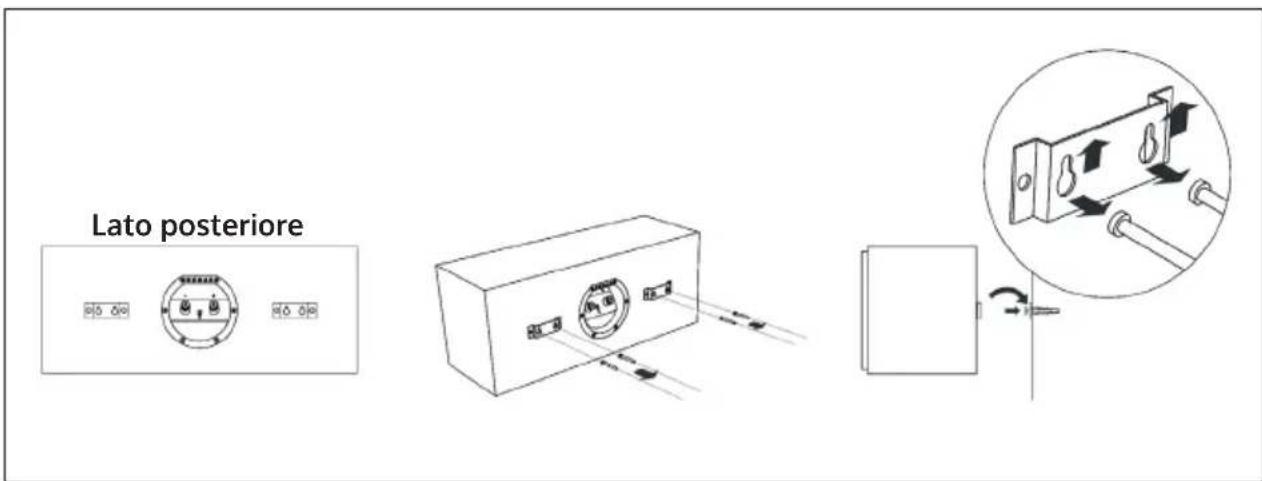

Il diffusore centrale Reference 803 può essere fissatoanche alla parete con viti e tasselli resistenti. Si prega di fare riferimento all'imagine qui sotto. Fissare il diffusore centrale Reference 803 alla parete.

MONTAGGIO DELLA COPERTURA DELL'ALTOPARLANTE

1	Le piastre di gomma in dotazione servono a proteggere il pannello acustico.
2	Ilsystemadi montaggio magnetico dovrebbe facilitare l'installazione. Se le copertura sono montate correttamente (sopra/sotto), "scattano" nella posizione giusta. Controllare che le copertura siano posizionate saldamente sull'alloggiamento.

Vista posteriori della copertura con piastre di gomma
1

Vista posteriore della copertura

Vista posteriore della copertura
2

Se nel suo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequencese negative. Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per La Gran Bretagna:
