Retrospective 1979 S - Sistema hi-fi Numan - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore a due vie con altoparlante per medi-gravi, tweeter con guida d'onda e membrana passiva
Marca	Numan
Modello	Retrospective 1979 S
Numeri articolo	10030947, 10030948, 10030949
Dimensioni (L x P x A)	17,0 x 15,0 x 27,0 cm
Peso (per diffusore)	2,9 kg
Potenza di uscita RMS	50 W / 90 W (picco)
Impedenza	4 Ω
Amplificatore consigliato	20 a 100 W per canale a 4 Ω
Utilizzo consigliato	Diffusore da parete, da scrivania o da scaffale; ideale per home cinema e multicanale
Installazione	Montaggio a parete possibile (viti e tasselli forniti); piedini adesivi inclusi per il posizionamento su mobile
Accessori inclusi	Piedini adesivi, griglie dei diffusori (in base al colore)
Cavi di collegamento consigliati	Diametro di almeno 2,5 mm², lunghezza fino a 5 m
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi
Istruzioni di sicurezza	Non esporre all'umidità, non sovraccaricare le prese, scollegare in caso di temporale
Riparazioni	Affidare a personale qualificato; utilizzare pezzi di ricambio originali
Riciclaggio	Non gettare nei rifiuti domestici; depositare in un punto di raccolta per RAEE
Produttore	Numan
Importatore (Regno Unito)	Indicato nel manuale

Domande frequenti - Retrospective 1979 S Numan

Quale amplificatore utilizzare con la Retrospective 1979 S?

Utilizzare un amplificatore che eroghi 20 a 100 W per canale a 4 ohm. Per una configurazione stereo, 20-30 W sono sufficienti. In home cinema, impostare la dimensione del diffusore su Piccolo o Normale.

Come collegare i diffusori all'amplificatore?

Utilizzare cavi di almeno 2,5 mm². Collegare il morsetto rosso (+) del diffusore al morsetto rosso dell'amplificatore e il morsetto nero (-) al nero. Verificare che i collegamenti siano corretti per evitare un suono diffuso.

Posso fissare la Retrospective 1979 S al muro?

Sì, è progettata per un montaggio a parete. Utilizzare viti e tasselli robusti (non forniti). Montare prima i supporti sul retro del diffusore, poi appenderlo al muro.

Come installare la griglia del diffusore?

Posizionare prima il bordo inferiore della griglia nel telaio del diffusore, quindi premere sulla parte superiore fino a quando non si innesta.

Quale potenza massima posso utilizzare senza danneggiare i diffusori?

La potenza di picco massima è di 90 W. Se si sentono distorsioni, ridurre immediatamente il volume per evitare di danneggiare gli altoparlanti.

Posso utilizzare questo diffusore come diffusore centrale in un sistema home cinema?

Sì, la Retrospective 1979 S può essere utilizzata come diffusore centrale o posteriore in una configurazione surround, in complemento ai modelli 1977 MKII o 1978 MKII.

Quali sono gli accessori forniti con il diffusore?

Il diffusore viene fornito con piedini adesivi per il montaggio su mobile e una griglia del diffusore di colore abbinato (grigio, marrone o nero-marrone a seconda della versione).

Come pulire i diffusori?

Utilizzare un panno morbido e asciutto. Non utilizzare mai prodotti chimici, abrasivi o liquidi. Per le griglie, spolverarle con un aspirapolvere a bassa potenza.

Cosa fare in caso di temporale o di lungo inutilizzo?

Scollegare il diffusore dall'amplificatore e rimuovere la spina dalla presa di corrente per evitare danni causati da fulmini o sovratensioni.

Come smaltire il diffusore a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) in conformità con le normative locali.

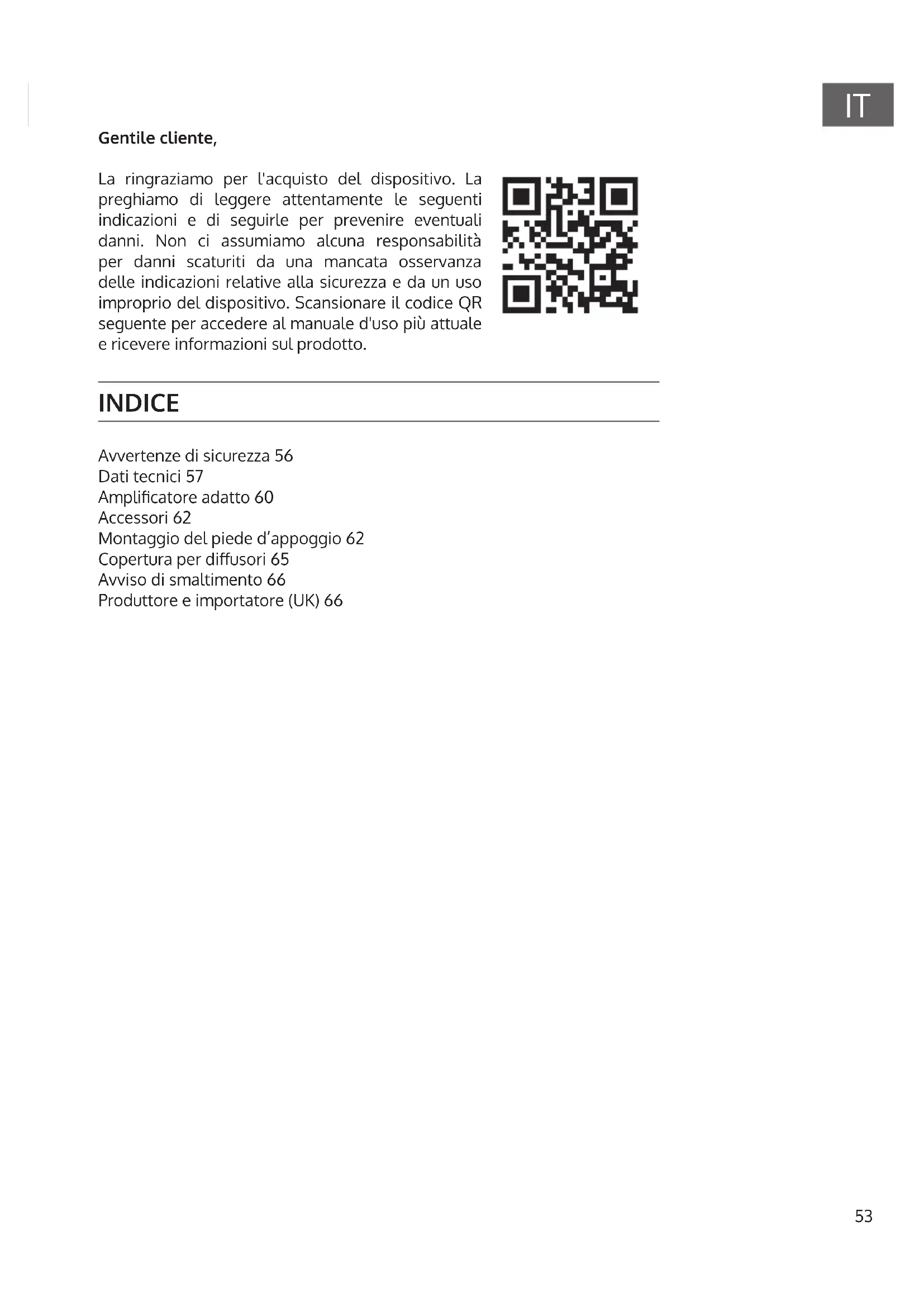

MANUALE UTENTE Retrospective 1979 S Numan

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendamente le seguentiindicazioni e di seguirle per prevenir eventuali danni. Non ci assumiamo alcuna responsabilita per anni scaturiti da una mancata osservanza delleindicazioni relative alla sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR segunte per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 56

Dati tecnici 57

Amplificatore adatto 60

Accessor62

Montaggio del piede d'appoggio 62

Copertura per diffusori 65

Avviso di smaltimento 66

Produttore e importatore (UK) 66

AVVERTENZE DI SICUREZZA

Avvertenze generiche

• Colpo di fulmine - Se non si usa più il disposativo o se ci sono temporali, staccare la spina dalla presa elettrica e sccollegare il disposativo dall'antenna. In quello modo si evitano danni al prodotto dovuti a colpi di fulmine e sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolonghe o prese elettriche integrate, altrimenti possono risultare incendi o scosse elettriche.
• Penetrazione di corpi estranei e liquidi - Non inseire oggetti di alcun tipo nelle aperture del dispositivo, in quanto potrebbero entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcuni componenti, con il consequencese rischio di incendi o scosse elettriche. Non versare mai liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di realizare autonomamente opere di manutenzione sul dispositorio, in quanto l'apertura o la rimozione della copertura possono esporre a tensioni pericolose o altri rischi. Lasciare che tutte le opere di manutenzione siano realizate da personale di assistenza qualificato.
• Danni che richiedono l'intervento del servizio di assistenza - Staccare la spina alla presa elettrica e rivolgersi a un'azienda tecnica qualificata nelle seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati versati liquidi o sono caduti oggetti sul disposativo.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presente prestazioni sensibilmente ridotte.

• Pezzi di ricambio - Se sono necessari pezioni di ricambio, assicurarsi che l'azienda tecnia responsabile della sostituzione utilizzi solo pezioni di ricambio autorizzati dal produttore o che presentano le stesse caratteristiche dei componenti originali. Una sostituzione non autorizzata può causare incendi, scosse elettriche o altri pericoli.
• Calore - Non posizionare il dispositivo vicino a fonti di calorie, come termosifoni, batterie di riscaldamento, fornii e altri prodotti (inclusi amplificatori).

Note: i bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzato il dispositivo solo se sono stati istruiti sulle modalità d'uso e sulle procedure di sicurezza da una persona responsable della loro supervisione e comprendono i rischi associati.

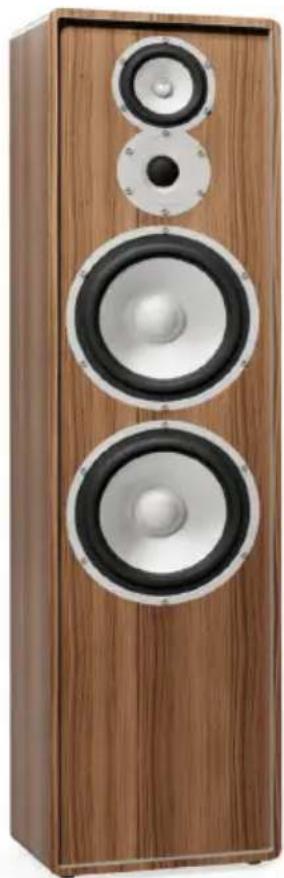

Retrospective 1977 MKII

Il modello Retrospective 1977 MKII è un diffusore a 3 vie con due woofer, che presenta il tipico look degli anni Settanta. I componenti utilizzati e il carattere del suono sono però davvero modernissimi: grazie alla sua risposta precisa e all'alta stabilità del livello di volume, assicura un sound estremamente dinamico ed è adatto a locali fino a 60 metri quadrati. Inoltre, durante lo sviluppo abbiamoosto particolare enfasi su un'impressione spaziale naturale con un'ottima localizzazione di vocabii e strumenti. Raccomandiamo un'installazione independente a una distance di almeno 70~cm da tutte le pareti e un amplificatore integrato potente e di alta qualità, in accordo con le specifiche prestazionali alla fine di questo manuale.

Numero articolo 10030966, 10030968,	10030969
Potenza di uscita RMS 120 W/200 W
Resistenza 4 Ω
Dimensioni alla piedi d'appoggio (L x P x A)	26,0 x 30,0 x 100,0 cm
Peso 18,4 kg

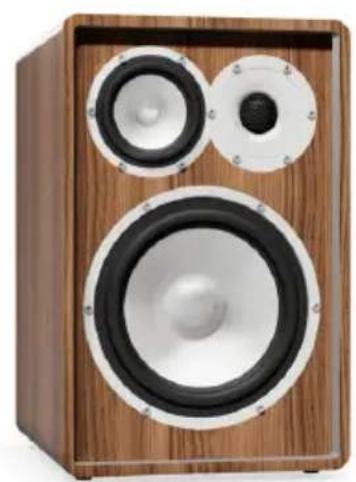

Il modello Retrospective 1978 MKII è un diffusore a 3 vienel vero senso della parola,poiché riprende la formatipica dei diffusori stereo Hi-Fi degli anni Settanta e Ottanta. Grazie all'ampio volume ealla potente coproduzione deibassi, la copbia di diffusori 1978dovrebbe essere posizionatacon una leggera inclinazionesu un mobile stabile o sulpavimento.Per un'installazione in grande stile, offriamo i supporti Retrospective comeaccessori. Si prega di noninstallare forzamente quello diffusore in una mensola, ma di mantenere una distanzadi almeno 50~cm da tutte lepareti circostanti: il diffusoreRetrospective 1978 MKII premiail positizamento libero con un sound potente, preciso eparticolarmente realistico inlocali fino a 40 metri quadrati.Posizonare la copbia di diffusoriin modo che i due loghi sianorivolti verso l'esterno.

Numero articolo 10030960, 10030961, 10030962

Potenza di uscita RMS 100 W/160 W

Resistenza 4 Ω

Dimensioni alla piedi d'appoggio (L x P x A)

Peso 2 x 9,4 kg

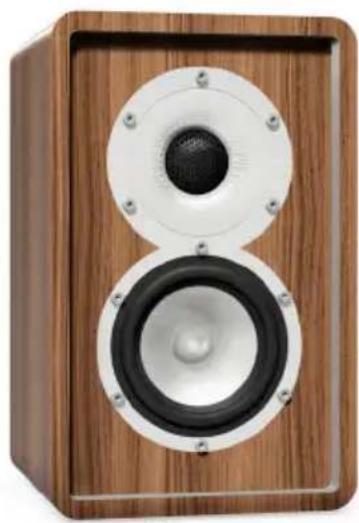

Il modello Retrospective 1979 S è un diffusore a 2 vie con un woofer-midrange, un tweeter con guida del suono integrata e un cono passivo. Nonostante le sue dimensioni compatte, il più piccolo della celebre famiglia di diffusori Retrospective ha un'ottima potenza di riproduzione dei bassi e uno spettro sonoro equilibrato. Progettato come diffusore da parete, il modello 1979 S è idealeanche come altoparlante da ravolo e da scaffale, grazie alle sue eccelleni caratteristiche in campo vicino. Il modello 1979 S risulta particolarmente interessante per tutti gli appassionati di home cinema e gli amanti del sound multicanale, perché offre prospettive surround completenesse nuove e possibilità di combinazione come estensione del diffusore posteriore per Retrospective 1977 MKII e 1978 MKII. Grazie alla sua risposta precisa e alla Buona stabilità del livello di volume per le sue dimensioni, il diffusore 1979 S ha un sound extremamente dinamico ed è idealeanche come coppi stereo per locali più piccoli. Se il modello Retrospective 1979 S viene utilizzato come diffusore posteriore, sono sufficienti 20/30 watt per canale a 4 ohm. Se si desidera utilizzare gli altoparlanti in una configurazione 5.1, assicurarsi di selezionare la dimensione dei diffusori "Small" o "Normal" nelle impostazioni del ricevitore AV.

Numero articolo 10030947, 10030948, 10030949

Potenza di uscita RMS 50 W/90 W

Resistenza 4 Ω

Dimensioni alla piedi d'appoggio (L x P x A)

Peso 2 x 2,9 kg

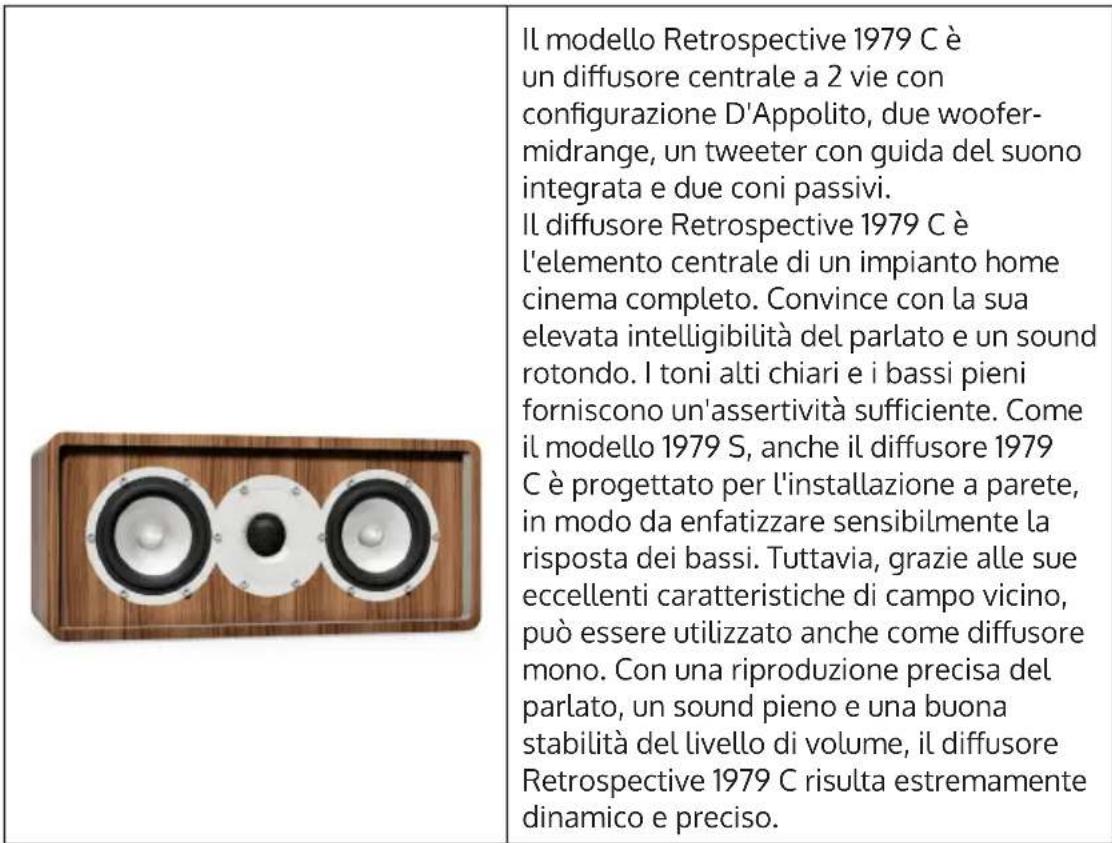

Retrospective 1979 C

Numero articolo 10030954, 10030955,	10030956
Potenza di uscita RMS 70 W/120 W
Resistenza 4 Ω
Dimensioni alla piedi d'appoggio (L x P x A)	38,5 x 15,0 x 17,0 cm
Peso 4,7 kg

AMPLIFICATORE ADATTO

I diffusori Retrospective sono tipici altoparlianti a 4 ohm che funzionano con quasi tutti gli amplificatori Hi-Fi perché danneggiarli. Questo valeanche per la maggior parte dei vecchi amplificatori e ricevitori degli anni Settanta e Ottanta. In caso di dubbio, consultare il manuale del dispositivo in uso. Raccomandiamo un amplificatore con una potenza di picco corrispondente alla tabella sottostante. Se si nota distorsione quando si ascolta ad alto volume (per esempio ad una festa), ridurre immediamente il volume dell'amplificatore.

Modello Potenza di uscita	dell'amplificatore
Retrospective 1977 MKII 100-200 W
Retrospective 1978 MKII 100-160 W
Retrospective 1979 S 20-100 W
Retrospective 1979 C 30-100 W

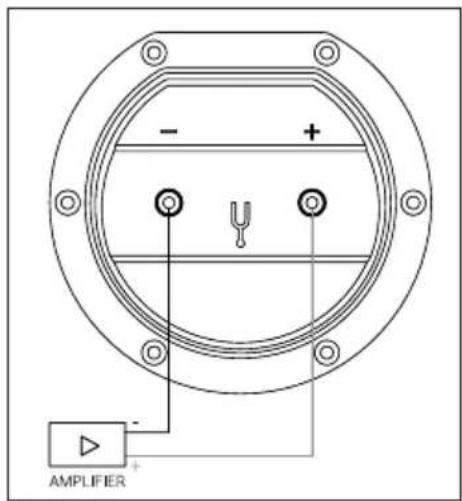

Connessione

Per i diffusori Retrospective, consigliamo l'uso di cavi per altoparlanti con un diametro di almeno 2,5mm^2 . Più corto è il cavo, migliorè è il sound. In agli caso, sono adattianche cavi fino a circa 5 m di lunghezza.

Collegare per prima casa un'estremità del cavo ai due terminali dell'altoparlante. Quando si collega l'altra estremità all'amplificatore, assicurarsi di collegare il terminale POSITIVO (di solito ROSSO) dell'amplificatore al terminale POSITIVO del pannello di connessione del diffusore Retrospective e il terminale NEGATIVO (di solito NERO) a quello NEGATIVO.

Collegamenti errati su singoli diffusori non danneggiano l'amplificatore o gli altoparlianti, ma il suono risulta "diffuso" e povero di bassi. Quindi, se non si è soddisfatti del carattere del suono dopo la connessione, controllare per prima casa tutti i collegamenti!

IT

ACCESSIONI

Quando si acquistano i diffusori Retrospective, si riceveanche una copertura di un colore a scelta. L'installazione è facilitissima.

	Grigio Marrone	Nero-marrone
1977 MKII 100309	70 10030971	10030972
1978 MKII 100309	63 10030964	10030965
1979 S 10030950	10030951	10030952
1979 C 10030957	10030958	10030959

MONTAGGIO DEL PIEDE D'APPOGGIO

Si prega di montare i piedi d'appoggio in silicone in dotazione avvitandoli leggermente nell'inserto M8. Per i modelli Retrospective 1979 S e 1979 C, si prega di utilizzato i piedini di gomma adesivi in dotazione.

1977 MKII e 1978 MKII

Montaggio dei piedi in silicone

1977 MKII - Montaggio del piede d'appoggio

1	2
Prima del montaggio, posizionare una coperta sul pavimento per protezione e poggiare sopra il diffusore Retrospective. Inclinare leggermente il diffusore verso uno dei bordi (bordo anteriore/posteriore), come sostrato in imagine. Montare i piedi d'appoggio in silicone in dotazione avvitandoli leggermente nell'inserto M8.	Posizionare poi l'altoparlante sui piedi in silicone avvitati, inclinarlo dall'altra parte, spostare leggermente la coperta e ripetere la procedura.

IT

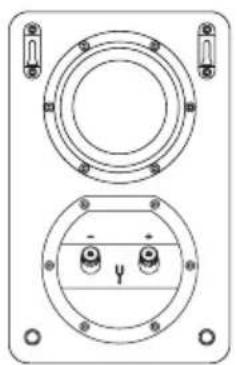

1979 Se 1979 C - Installazione a parete

Il diffusore Retrospective 1979 S e il diffusore centrale Retrospective 1979 C possocono essere fissatianche alla parete con viti e tasselli resistenti.

1979 S - Lato posteriore

1979 C - Lato posteriore

1	Per prima casa, montare i distanziali avvitandoli leggermente negli inserti sul retro degli alloggiamenti come migliorato in imagine.
2	FiSSare poi i diffusori alla parete.

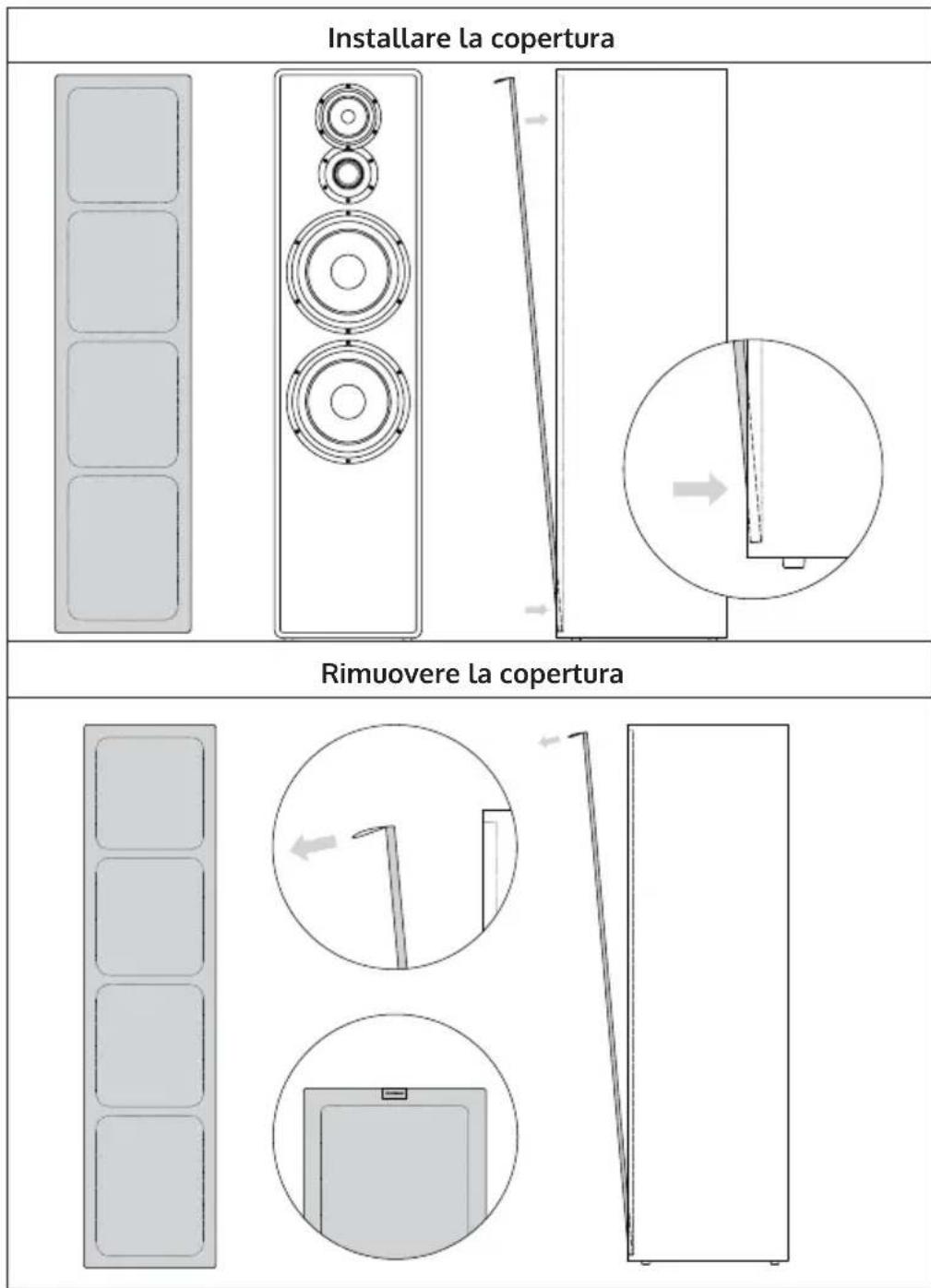

COPERTURA PER DIFFUSORI

IT

Si prega di posizionare la copertura sul diffusore come migliorato nell'immagine seguente. Posizionare prima il bordo inferiore della copertura nel telaio interno inferiore del diffusore e poi premere il lato superiore nel telaio fino a quando la copertura è saldamente fissata al diffusore.

Se nel loro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire quello prodotto insieme ai rifiuti domestici. Il dispositorio deve,invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da consequencese negative. Informazioni riguardanti il riciclaggio e lo smaltimento di quello prodotto sono disponibili presso I'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per La Gran Bretagna:
