MANUAL DE USUARIO Retrospective 1979 S Numan

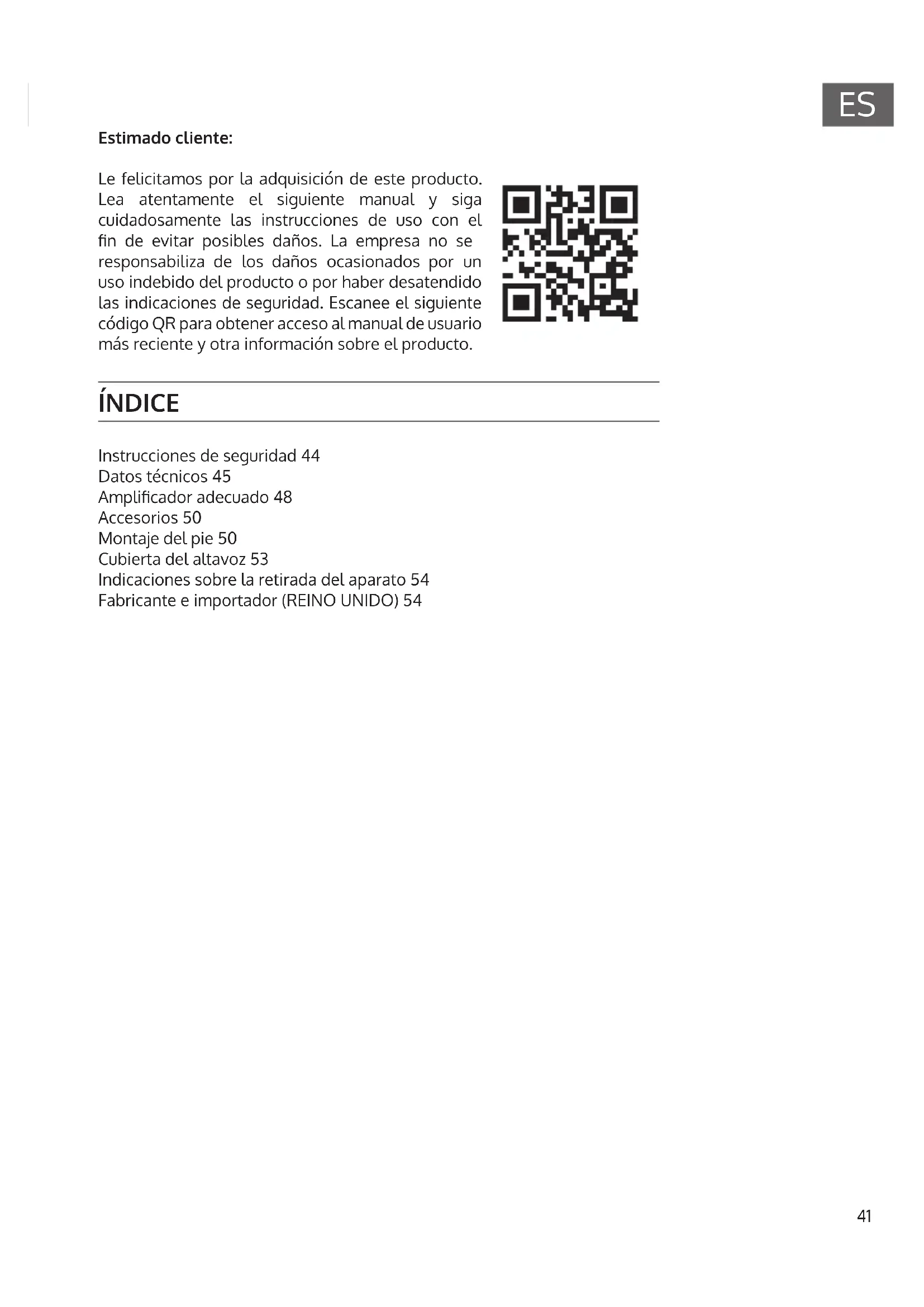

Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el n de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto. ÍNDICE Instrucciones de seguridad 44 Datos técnicos 45 Amplicador adecuado 48 Accesorios 50 Montaje del pie 50 Cubierta del altavoz 53 Indicaciones sobre la retirada del aparato 54 Fabricante e importador (REINO UNIDO) 5442

INSTRUCCIONES DE SEGURIDAD

Indicaciones generales

• Rayos- Si no va a utilizar la unidad durante un período prolongado de tiempo, o si hay rayos, desenchufe la unidad de la toma de corriente y desconecte el conector de la antena. Esto evitará que el producto resulte dañado por los rayos y las subidas de tensión.

• Sobrecarga - No sobrecargue las tomas de corriente, cables alargadores o tomas de corriente integradas para evitar el riesgo de un incendio o una descarga eléctrica.

• Objetos extraños y entrada de líquido - No introduzca objetos de ningún tipo en las ranuras del aparato, ya que podría tocar elementos con voltajes peligrosos o piezas salientes que podrían causar un incendio o una descarga eléctrica. No derrame líquido de ningún tipo sobre el aparato.

• Reparación y mantenimiento - No intente reparar el aparato usted mismo, ya que si abre o retira las cubiertas, podría provocar una tensión peligrosa u otro riesgo. Contacte con un servicio técnico para su reparación.

• Daños que requieren una reparación - Desconecte el enchufe de la toma de corriente y póngase en contacto con un servicio técnico cualicado si: a) El cable de alimentación o el enchufe está dañado. b) Se ha derramado líquido o se ha caído un objeto en el interior del aparato. c) El aparato ha estado expuesto a la lluvia o agua. d) Se ha dejado caer el aparato o está dañado. e) El rendimiento del aparato ha disminuido considerablemente.

• Piezas de repuesto - Cuando se necesiten piezas de repuesto, asegúrese de que el taller que las sustituya utilice únicamente piezas de repuesto aprobadas por el fabricante o que tengan las mismas características que la pieza original. Las sustituciones no autorizadas pueden provocar incendios, descargas eléctricas u otros peligros.

• Calor - No lo instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros productos (incluyendo amplicadores). Nota: los niños a partir de 8 años y las personas con discapacidades mentales, sensoriales o físicas no deben utilizar este aparato a menos que una persona responsable de su seguridad les haya dado a conocer el funcionamiento y las precauciones de seguridad y comprendan los peligros que conlleva.43

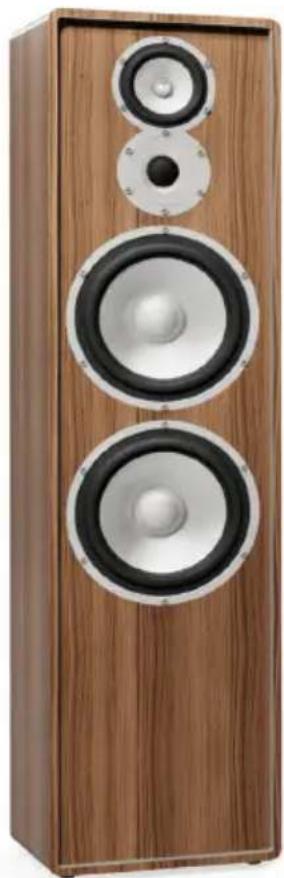

Retrospective 1977 MKII El Retrospective 1977 MKII es un altavoz de 3 vías con dos woofers con el aspecto típico de los años setenta. Al mismo tiempo, los componentes utilizados y el carácter del sonido son muy modernos: Gracias a su respuesta precisa y a su gran estabilidad de nivel, el altavoz suena muy vivo y puede abastecer a salas de hasta 60 metros cuadrados. Además, durante el desarrollo hicimos especial hincapié en una impresión espacial natural con una muy buena localización de voces e instrumentos. Recomendamos una instalación independiente con una distancia de al menos 70 cm con respecto a todas las paredes y un amplicador integrado de alta calidad y potencia de acuerdo con las especicaciones de potencia al nal de este manual. Número del artículo 10030966, 10030968,

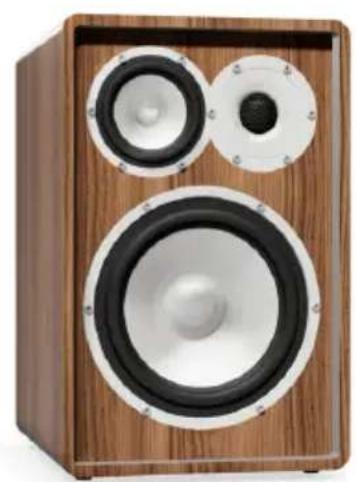

Retrospective 1978 MKII La Retrospective 1978 MKII es una caja acústica de 3 vías en el verdadero sentido de la palabra, ya que adopta la forma típica de las cajas acústicas estéreo de alta delidad de los años setenta y ochenta. Debido a su gran volumen y a su potente respuesta de graves, su par de altavoces 1978 debe colocarse en un ligero ángulo sobre un mueble estable o en el suelo: Esto es especialmente elegante con nuestros soportes Retrospective, que ofrecemos como accesorios. Por favor, no encaje este altavoz en una estantería, es mejor que mantenga una distancia de al menos 50 cm de todas las paredes circundantes: El Retrospective 1978 MKII premia la colocación libre con un sonido potente, preciso y especialmente realista en salas de hasta 40 metros cuadrados. Coloque su par de altavoces de manera que los dos logotipos estén orientados hacia el exterior. Número del artículo 10030960, 10030961, 10030962 Potencia de salida 100 W / 160 W Resistencia 4 Ω Dimensiones sin pies (ancho x fondo x alto) 26,0 x 30,0 x 40,0 cm Peso 2 x 9,4 kg45

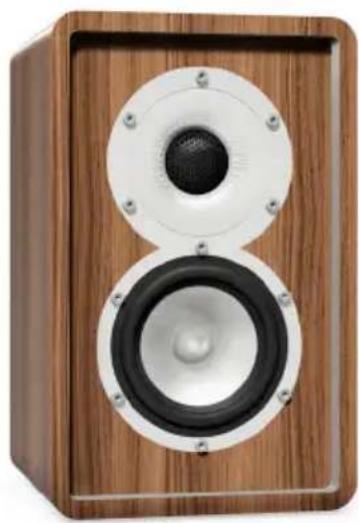

Retrospective 1979 MKII El Retrospective 1979 S es un altavoz de 2 vías con un conductor de graves-medios, un tweeter con guía de sonido integrada y un cono pasivo. A pesar de sus dimensiones compactas, el miembro más pequeño de la popular familia de altavoces Retrospective tiene una capacidad de graves muy buena y una imagen sonora equilibrada. Diseñado como altavoz de pared, el 1979 S también es ideal como altavoz de sobremesa y de estantería gracias a sus excelentes características de campo cercano. El 1979 S será especialmente interesante para todos los acionados al cine en casa y los amantes del sonido multicanal, porque abre perspectivas y posibilidades de combinación completamente nuevas como extensión de los altavoces traseros para los Retrospective 1977 MKII y 1978 MKII. Gracias a su respuesta precisa y a su buena estabilidad de nivel para su tamaño, el 1979 S suena extremadamente vivo y puede abastecer fácilmente a las salas más pequeñas, incluso como par estéreo. Cuando el Retrospective 1979 S se utiliza como altavoz trasero, basta con 20 ó 30 vatios por canal a 4 ohmios. Si desea utilizar los altavoces en una conguración 5.1, asegúrese de seleccionar el tamaño de los altavoces "Pequeño" o "Normal" en los ajustes de su receptor AV. Número del artículo 10030947, 10030948, 10030949 Potencia de salida 50 W / 90 W Resistencia 4 Ω Dimensiones sin pies (ancho x fondo x alto) 17,0 x 15,0 x 27,0 cm Peso 2 x 2,9 kg46

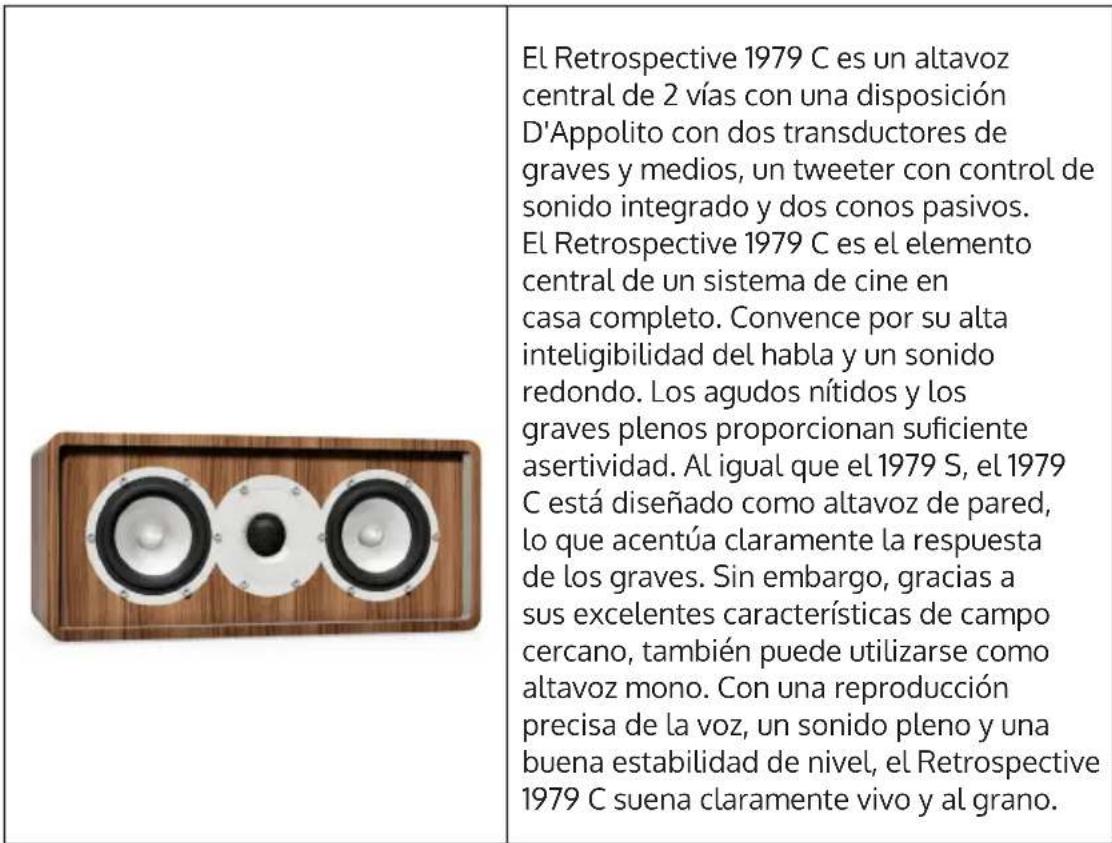

Retrospective 1979 C El Retrospective 1979 C es un altavoz central de 2 vías con una disposición D'Appolito con dos transductores de graves y medios, un tweeter con control de sonido integrado y dos conos pasivos. El Retrospective 1979 C es el elemento central de un sistema de cine en casa completo. Convence por su alta inteligibilidad del habla y un sonido redondo. Los agudos nítidos y los graves plenos proporcionan suciente asertividad. Al igual que el 1979 S, el 1979 C está diseñado como altavoz de pared, lo que acentúa claramente la respuesta de los graves. Sin embargo, gracias a sus excelentes características de campo cercano, también puede utilizarse como altavoz mono. Con una reproducción precisa de la voz, un sonido pleno y una buena estabilidad de nivel, el Retrospective 1979 C suena claramente vivo y al grano. Número del artículo 10030954, 10030955,

Potencia de salida 70 W / 120 W Resistencia 4 Ω Dimensiones sin pies (ancho x fondo x alto) 38,5 x 15,0 x 17,0 cm Peso 4,7 kg AMPLIFICADOR ADECUADO Los altavoces Retrospective son los típicos altavoces de 4 ohmios que funcionan con casi cualquier amplicador de alta delidad sin dañarlo - esto también se aplica a la mayoría de los amplicadores y receptores más antiguos de los años setenta y ochenta. En caso de duda, consulte el manual de su unidad. Recomendamos un amplicador con una potencia de pico según la tabla siguiente. Si escucha distorsión al escuchar a un volumen alto (por ejemplo, en una esta), reduzca inmediatamente el volumen de su amplicador.47

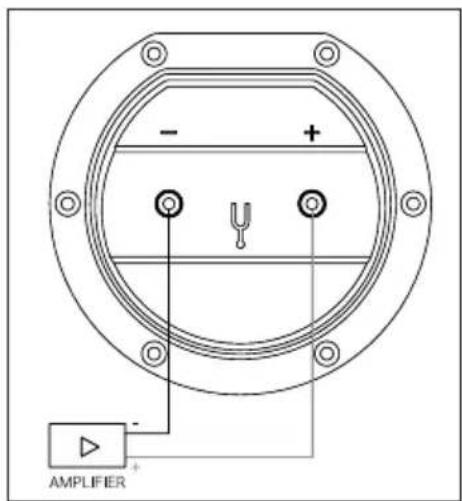

Modelo Potencia de salida del amplicador Retrospective 1977 MKII 100-200 W Retrospective 1978 MKII 100-160 W Retrospective 1979 S 20-100 W Retrospective 1979 C 30-100 W Conexión Le recomendamos que utilice cables de altavoz con un diámetro de al menos 2,5 mm² para los altavoces Retrospective. Cuanto más corto sea el cable, mejor será el sonido. Los cables de hasta unos 5 m de longitud no son críticos en ningún caso. En primer lugar, conecta un extremo del cable a los dos terminales del altavoz. Cuando conecte el otro extremo al amplicador, asegúrese de conectar el terminal PLUS (normalmente ROJO) del amplicador al terminal PLUS del panel de conectores Retrospective - y el MINUS (normalmente NEGRO) al MINUS. Las conexiones incorrectas en los altavoces individuales no dañarán el amplicador o los altavoces, pero el sonido aparecerá "difuso" y pobre en bajos. Así que si no estás satisfecho con el carácter del sonido después de la conexión, comprueba primero todas las conexiones.48

ACCESORIOS Al comprar los altavoces Retrospective, recibirá una funda del color que elija. Si es necesario, se pueden jar fácilmente. Gris Marrón Negro-marrón 1977 MKII 10030970 10030971 10030972 1978 MKII 10030963 10030964 10030965 1979 S 10030950 10030951 10030952 1979 C 10030957 10030958 10030959

Por favor, monte los pies de silicona adjuntos atornillándolos ligeramente en el inserto M8. Utilice los pies de goma adhesivos adjuntos para Retrospective 1979 S y 1979 C. 1978 MKII & 1978 MKII Montaje de los pies de silicona49

Pies de montaje 1977 MKII

Antes de montarla, coloque una manta en el suelo para protegerla y ponga la Retrospectiva sobre ella. Inclina el altavoz ligeramente hacia uno de los bordes (borde delantero/borde trasero) como se muestra en la ilustración. Monta los pies de silicona adjuntos atornillándolos ligeramente en M8. A continuación, coloca el altavoz sobre las patas de silicona atornilladas, inclínalo hacia el otro lado, aparta un poco el techo y repite el proceso.50

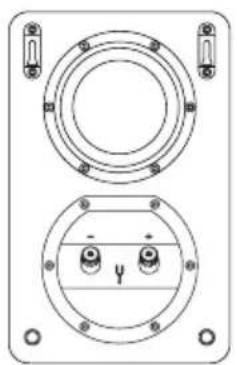

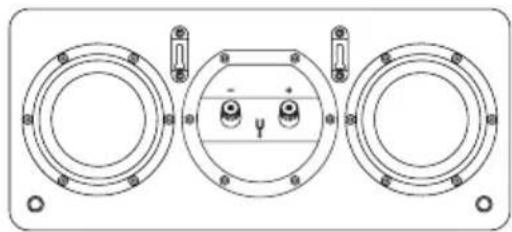

Montaje en pared 1979 S y 1979 C También puede montar los altavoces Retrospective 1979 S o el altavoz central 1979 C en la pared con tornillos y tacos sólidos.

En primer lugar, monte los espaciadores atornillándolos ligeramente en los insertos de la parte posterior de las carcasas según la ilustración. 2 A continuación, cuelga los altavoces en la pared. 1979 S Trasera 1979 C Trasera51

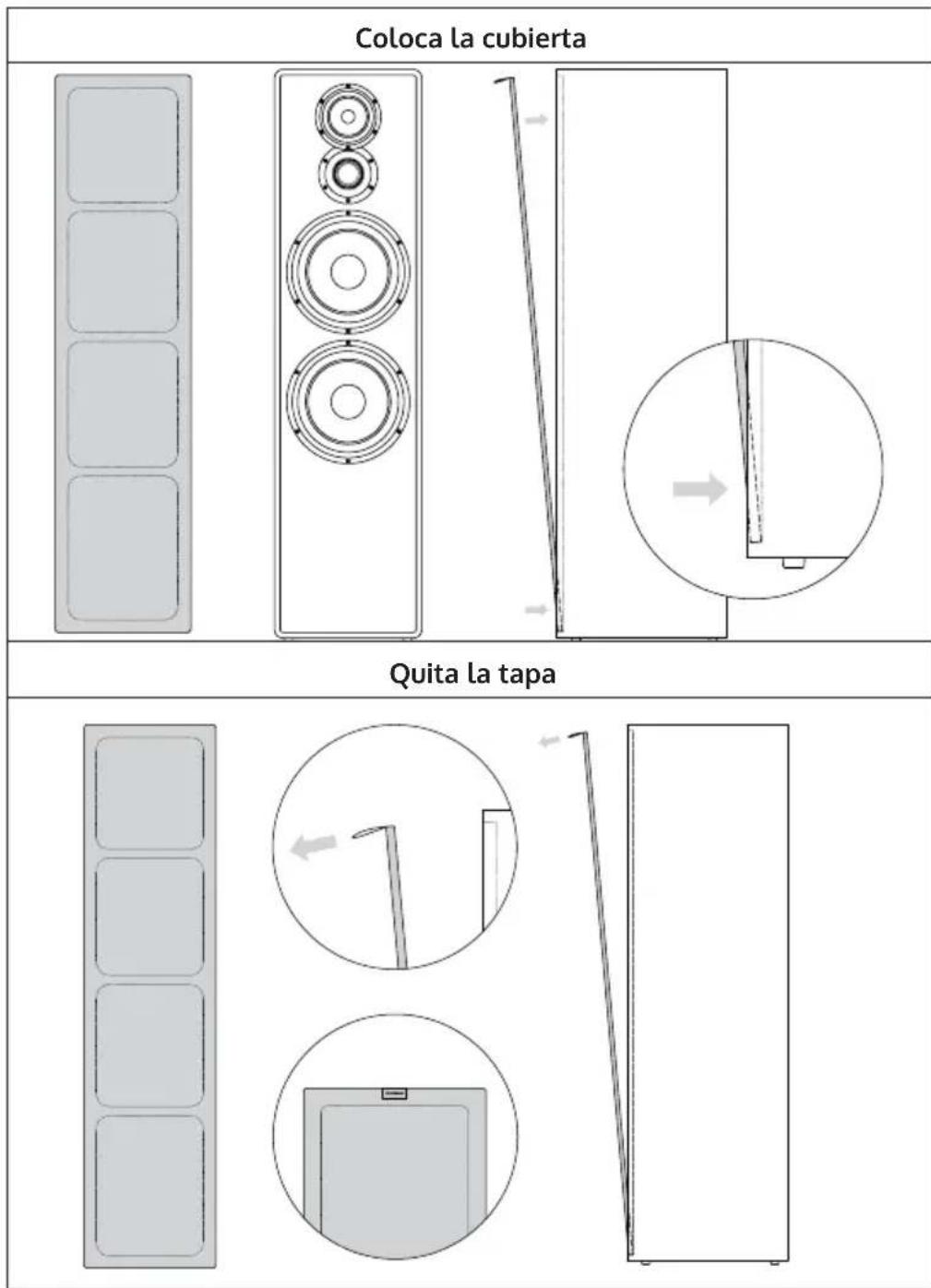

CUBIERTA DEL ALTAVOZ

Coloque la cubierta en el altavoz como se muestra a continuación. Primero coloca el borde inferior de la cubierta en el marco interior del altavoz inferior y luego presione la parte superior en el marco hasta que la cubierta quede bien sujeta al altavoz. Coloca la cubierta Quita la tapa52

APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos. FABRICANTE E IMPORTADOR (REINO UNIDO) Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para el Reino Unido: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom53
