BEDIENUNGSANLEITUNG Retrospective 1979 S Numan

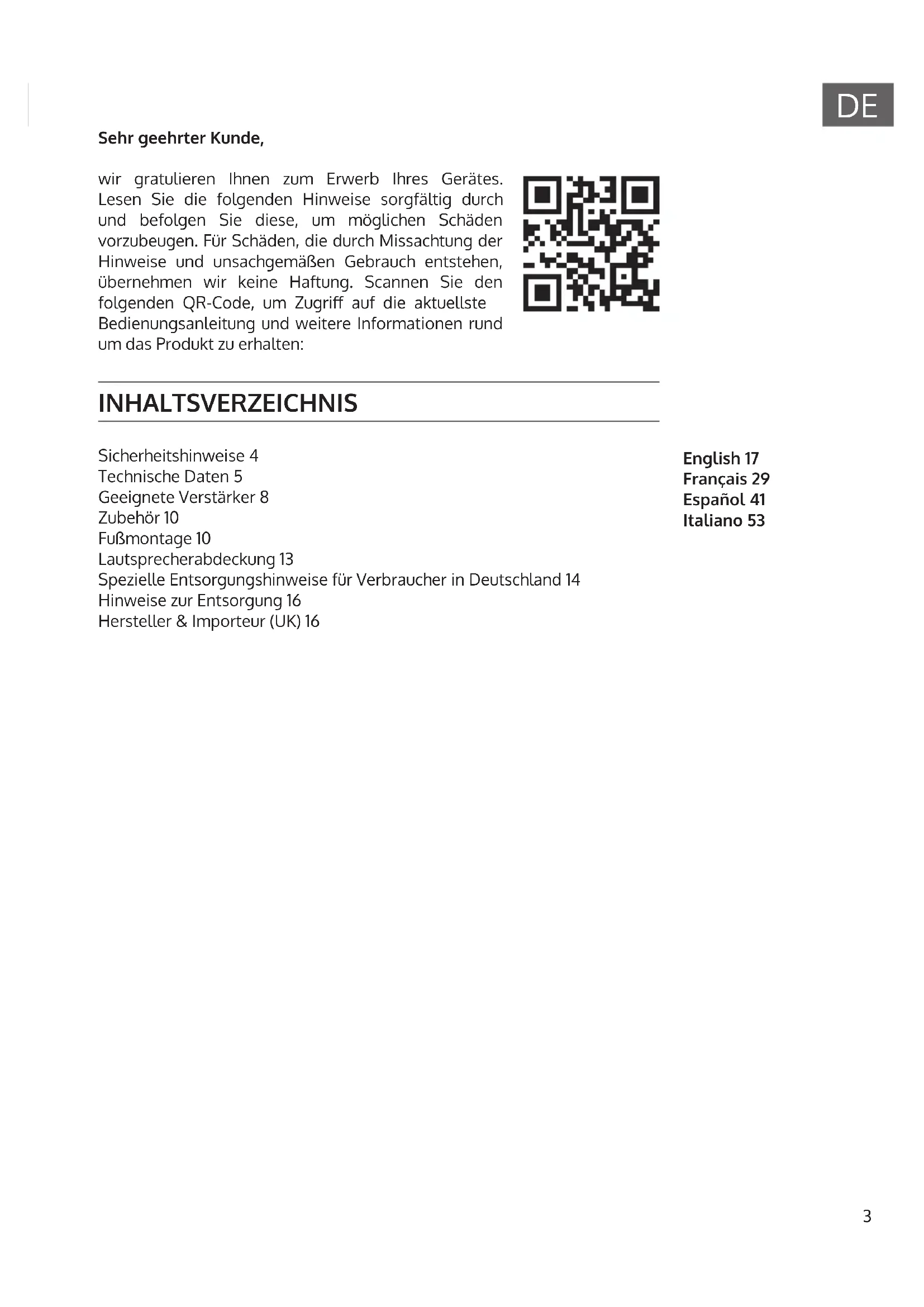

English 17 Français 29 Español 41 Italiano 53 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS Sicherheitshinweise 4 Technische Daten 5 Geeignete Verstärker 8 Zubehör 10 Fußmontage 10 Lautsprecherabdeckung 13 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 14 Hinweise zur Entsorgung 16 Hersteller & Importeur (UK) 164

SICHERHEITSHINWEISE Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.

• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.

• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Önungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.

• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.

• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb wenn eine der folgenden Situationen eintritt: a) Wenn das Netzkabel oder der Stecker beschädigt ist. b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind. c) Wenn das Produkt Regen oder Wasser ausgesetzt war. d) Wenn das Produkt heruntergefallen oder beschädigt ist. e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) aufgestellt. Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.5

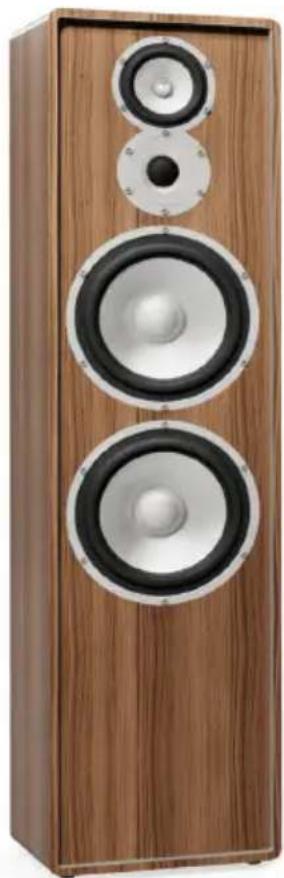

TECHNISCHE DATEN Retrospective 1977 MKII Der Retrospective 1977 MKII ist ein 3-Wege-Lautsprecher mit zwei Tieftönern im typischen Look der Siebzigerjahre. Dabei sind die verwendeten Komponenten und der Klangcharakter hochmodern: Durch seine präzise Ansprache und die hohe Pegelfestigkeit klingt der Lautsprecher ausgesprochen lebendig und kann Räume bis zu einer Größe von 60 Quadratmetern versorgen. Zudem haben wir bei der Entwicklung besonderen Wert auf einen natürlichen Raumeindruck bei sehr guter Lokalisation von Stimmen und Instrumenten gelegt. Wir empfehlen eine freie Aufstellung mit einem Abstand von mindestens 70 cm zu allen Wänden und einen hochwertigen und kräftigen Vollverstärker gemäß der Leistungsangaben am Ende dieser Anleitung. Artikelnummer 10030966, 10030968,

RMS Ausgangsleistung 120 W / 200 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 26,0 x 30,0 x 100,0 cm Gewicht 18,4 kg6

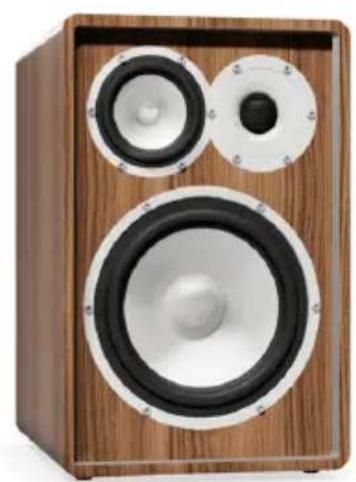

Retrospective 1978 MKII Der Retrospective 1978 MKII ist eine 3-Wege-Lautsprecherbox im eigentlichen Wortsinne, denn sie greift die typische Form von Hi-Fi-Stereolautsprecherboxen der Siebziger- und Achtzigerjahre auf. Auf Grund ihres großen Volumens und der kräftigen Basswiedergabe sollte Ihr Paar Speaker Boxen 1978 leicht geneigt auf einem stabilen Möbelstück oder dem Fußboden aufgestellt werden: Besonders stilecht gelingt dies mit unseren Retrospective -Ständern, die wir als Zubehör anbieten. Zwängen Sie diesen Lautsprecher bitte nicht in ein Regal, sondern halten Sie einen Abstand von mindestens 50 cm zu allen umgebenden Wänden: Der Retrospective 1978 MKII belohnt die freie Aufstellung mit einem druckvollen, punktgenauen und besonders realistischen Klang in Räumen bis zu einer Grundäche von 40 Quadratmetern. Bitte stellen Sie Ihr Lautsprecherpaar so auf, dass die beiden Logos nach außen zeigen. Artikelnummer 10030960, 10030961, 10030962 RMS Ausgangsleistung 100 W / 160 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 26,0 x 30,0 x 40,0 cm Gewicht 2 x 9,4 kg7

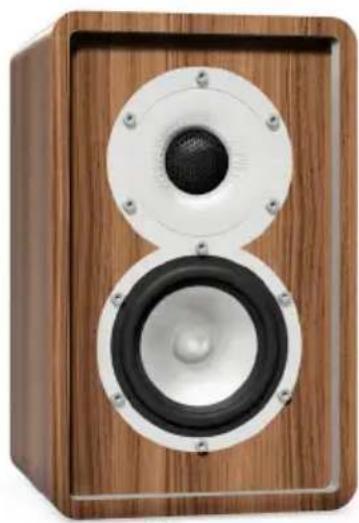

Retrospective 1979 S Der Retrospective 1979 S ist ein 2-Wege- Lautsprecher mit einem Tief-Mitteltöner, einem Hochtöner mit integrierter Schallführung und einer Passivmembran. Trotz seiner kompakten Maße besitzt das kleinste Mitglied der beliebten Retrospective-Lautsprecher- Familie ein sehr gutes Bassvermögen und ein ausgewogenes Klangbild. Konzipiert als Wandlautsprecher eignet sich der 1979 S durch seine hervorragenden Nahfeld- Eigenschaften außerdem auch bestens als Desktop- und Regallautsprecher. Besonders interessant wird der 1979 S für alle Heimkino- Fans und Mehrkanalton-Liebhaber, denn mit ihm als Rear-Lautsprecher- Erweiterung für Retrospective 1977 MKII und 1978 MKII erönen sich völlig neue Surround-Perspektiven und Kombinationsmöglichkeiten. Durch seine präzise Ansprache und die für seine Größe gute Pegelfestigkeit klingt der 1979 S ausgesprochen lebendig und kann kleinere Räume auch als Stereo-Paar problemlos versorgen. Wenn der Retrospective 1979 S als Rear-Lautsprecher verwendet wird, genügen bereits 20 bis 30 Watt pro Kanal an 4 Ohm. Wenn Sie die Lautsprecher im 5.1-Setup benutzen möchten, achten Sie darauf, dass Sie in den Einstellungen Ihres AV-Receivers die Lautsprechergröße „Klein“ / „Small“ bzw. „Normal“ wählen. Artikelnummer 10030947, 10030948, 10030949 RMS Ausgangsleistung 50 W / 90 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 17,0 x 15,0 x 27,0 cm Gewicht 2 x 2,9 kg8

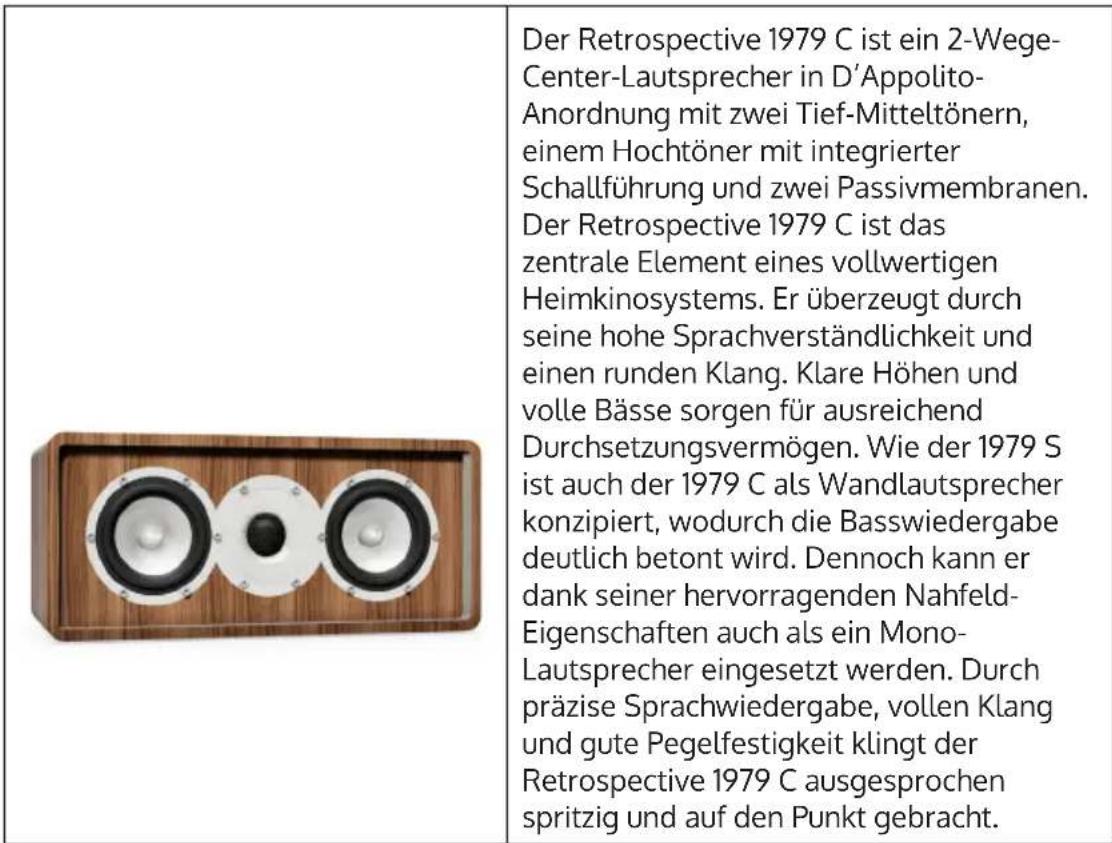

Retrospective 1979 C Der Retrospective 1979 C ist ein 2-Wege- Center-Lautsprecher in D’Appolito- Anordnung mit zwei Tief-Mitteltönern, einem Hochtöner mit integrierter Schallführung und zwei Passivmembranen. Der Retrospective 1979 C ist das zentrale Element eines vollwertigen Heimkinosystems. Er überzeugt durch seine hohe Sprachverständlichkeit und einen runden Klang. Klare Höhen und volle Bässe sorgen für ausreichend Durchsetzungsvermögen. Wie der 1979 S ist auch der 1979 C als Wandlautsprecher konzipiert, wodurch die Basswiedergabe deutlich betont wird. Dennoch kann er dank seiner hervorragenden Nahfeld- Eigenschaften auch als ein Mono- Lautsprecher eingesetzt werden. Durch präzise Sprachwiedergabe, vollen Klang und gute Pegelfestigkeit klingt der Retrospective 1979 C ausgesprochen spritzig und auf den Punkt gebracht. Artikelnummer 10030954, 10030955,

RMS Ausgangsleistung 70 W / 120 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 38,5 x 15,0 x 17,0 cm Gewicht 4,7 kg

GEEIGNETE VERSTÄRKER

Die Retrospective Lautsprecher sind typische 4-Ohm-Lautsprecher, die an nahezu jedem Hi-Fi-Verstärker funktionieren, ohne dass dieser beschädigt werden kann – das gilt auch für die meisten älteren Verstärker und Receiver aus den Siebziger- und Achtzigerjahren. Im Zweifel schauen Sie bitte in die Anleitung Ihres Gerätes. Wir empfehlen einen Verstärker mit einer Spitzenleistung gemäß der nachstehenden Tabelle. Sollten Sie beim Abhören mit hohen Lautstärken (z.B. bei einer Party) Verzerrungen hören, reduzieren Sie bitte sofort die Lautstärke an Ihrem Verstärker.9

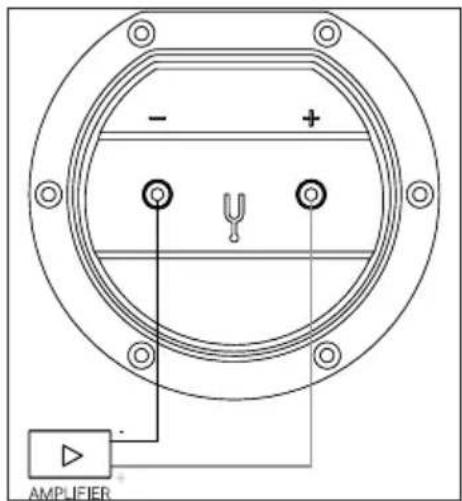

Modell Ausgangsleistung Verstärker Retrospective 1977 MKII 100-200 W Retrospective 1978 MKII 100-160 W Retrospective 1979 S 20-100 W Retrospective 1979 C 30-100 W Anschluss Wir empfehlen Ihnen, Lautsprecherkabel mit einem Durchmesser von mindestens 2,5 mm² für die Retrospective-Lautsprecher zu verwenden. Je kürzer das Kabel, desto besser der Klang. Kabel bis etwa 5 m Länge sind in jedem Falle unkritisch. Verbinden Sie bitte zuerst das eine Ende Ihres Kabels mit den beiden Anschlussklemmen an Ihrem Lautsprecher. Wenn Sie dann das andere Ende an den Verstärker anschließen, achten Sie bitte darauf die PLUS-Klemme (meist ROT) des Verstärkers mit der PLUS-Klemme des Retrospective- Anschlussfelds zu verbinden - und MINUS (meist SCHWARZ) mit MINUS. Falsche Verbindungen an einzelnen Lautsprechern beschädigen weder Verstärker noch Lautsprecher, der Klang erscheint aber „dius“ und arm an Tiefbass. Wenn Sie also nach dem Anschließen mit dem Klangcharakter unzufrieden sind, überprüfen Sie zunächst alle Verbindungen!10

ZUBEHÖR Beim Kauf von Retrospective-Lautsprechern erhalten Sie eine Abdeckung in der von Ihnen ausgesuchten Farbe. Diese können Sie bei Bedarf leicht anbringen. Grau Braun Schwarz-Braun 1977 MKII 10030970 10030971 10030972 1978 MKII 10030963 10030964 10030965 1979 S 10030950 10030951 10030952 1979 C 10030957 10030958 10030959 FUSSMONTAGE Bitte montieren Sie die beiliegenden Silikonfüße indem Sie diese leicht in den M8 Einsatz eindrehen. Bitte nutzen Sie für Retrospective 1979 S und 1979 C die beiliegenden Klebegummifüße. 1977 MKII & 1978 MKII Montage der Silikonfüße11

Fußmontage 1977 MKII

Legen Sie vor der Montage zum Schutz eine Decke auf den Boden und stellen den Retrospective darauf ab. Kippen Sie den Lautsprecher leicht auf eine der Kanten (Vorderkante/Hinterkante) an, wie in der Abbildung dargestellt. Montieren Sie die beiliegenden Silikonfüße indem Sie diese leicht in den M8-Einsatz eindrehen. Stellen Sie anschließend den Lautsprecher auf den eingedrehten Silikonfüßen ab, kippen ihn zur anderen Seite, schieben die Decke etwas beiseite und wiederholen den Vorgang.12

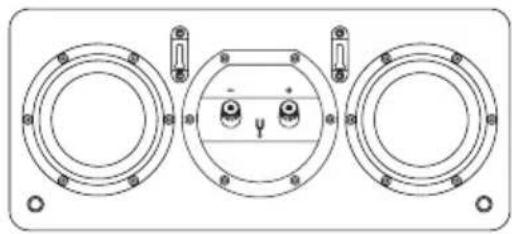

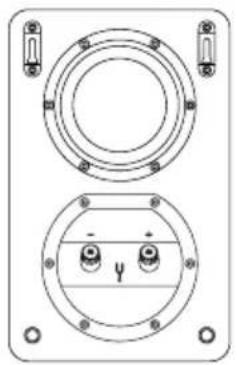

Wandmontage 1979 S & 1979 C Sie können die Retrospective 1979 S Lautsprecher bzw. den 1979 C Center Lautsprecher mit soliden Schrauben und Dübeln auch an der Wand befestigen.

Montieren Sie zunächst die Abstandshalter durch leichtes Eindrehen in die Einsätze auf den Gehäuserückseiten entsprechend der Darstellung. 2 Danach hängen Sie die Lautsprecher an der Wand auf. 1979 S Rückseite 1979 C Rückseite13

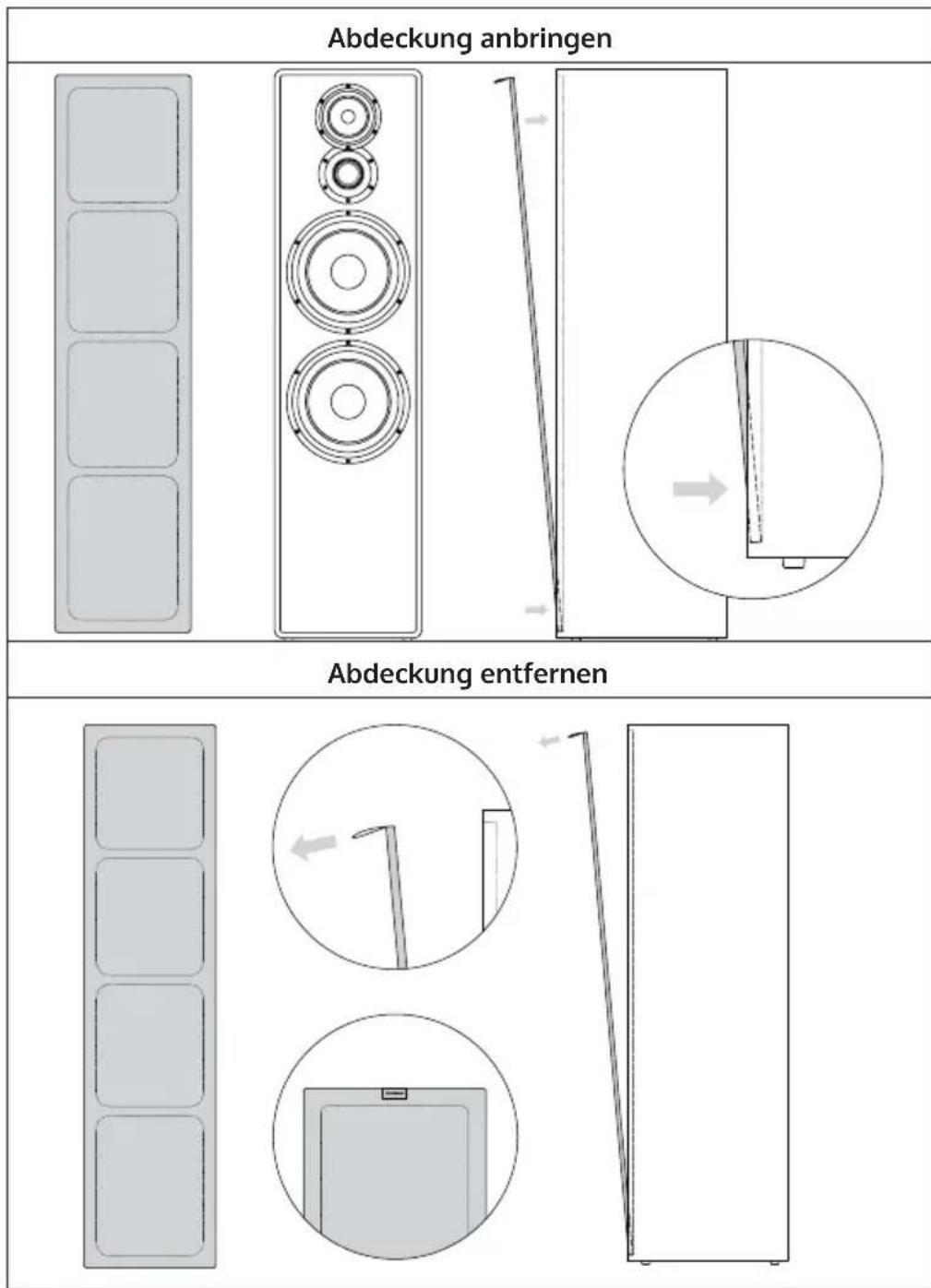

LAUTSPRECHERABDECKUNG Bitte bringen Sie die Abdeckung wie unten dargestellt am Lautsprecher an. Platzieren Sie hierbei zuerst die untere Kante der Abdeckung im unteren Lautsprecherinnenrahmen und drücken anschließend die Oberseite in den Rahmen bis die Abdeckung sicher am Lautsprecher befestigt ist. Abdeckung anbringen Abdeckung entfernen14

SPEZIELLE ENTSORGUNGSHINWEISE FÜR

VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.

• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich. Rücknahmepicht der Vertreiber Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen

Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren

Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.15

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

• Altgeräte dürfen kostenlos auf dem lokalen Wertstohof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertsto- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurückgeben: Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber). Hinweis zur Abfallvermeidung Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen eizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder verkaufen.16

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst. HERSTELLER & IMPORTEUR (UK) Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland. Importeur für Großbritannien: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom17
