BEDIENUNGSANLEITUNG Reference 803 Numan

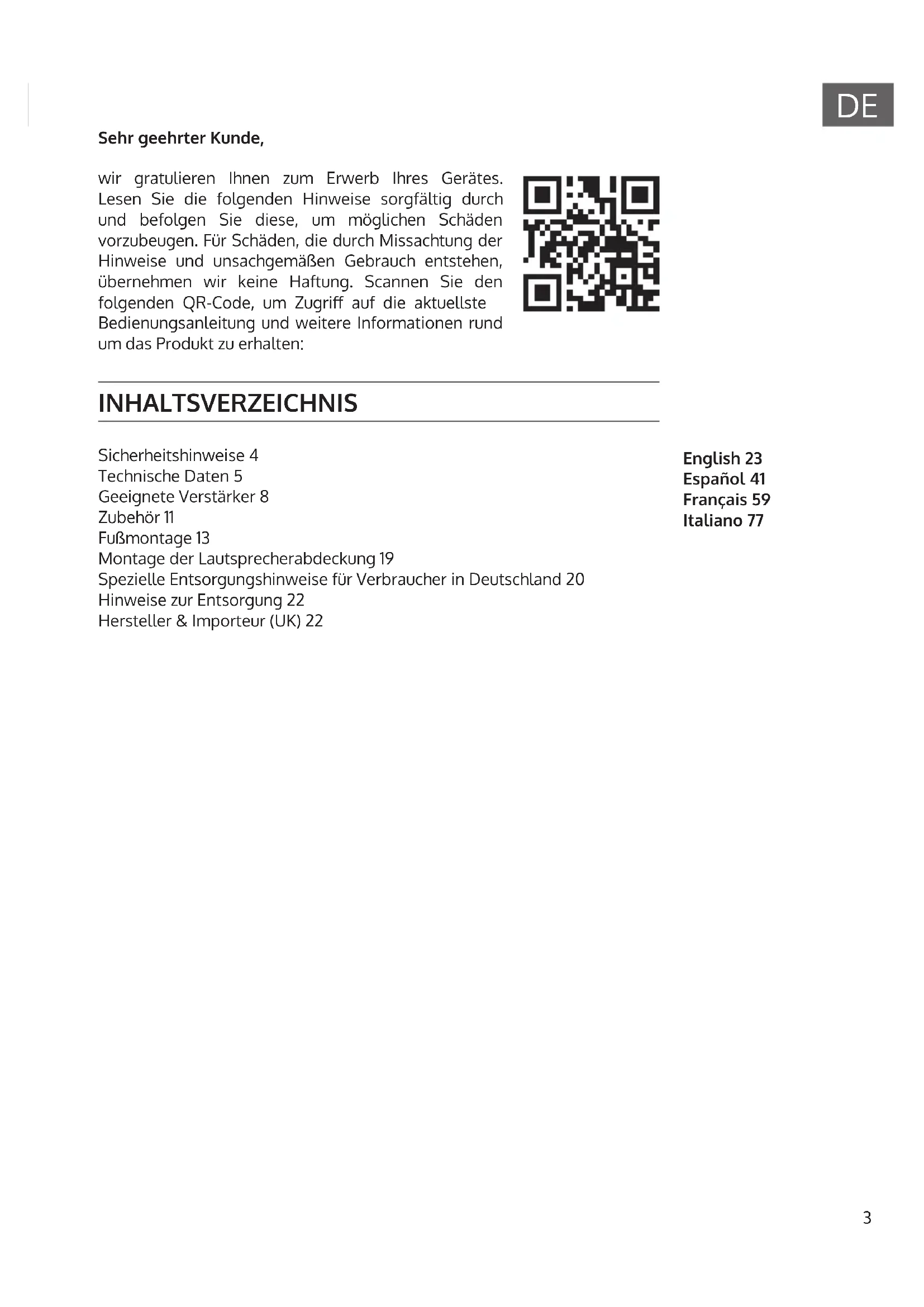

English 23 Español 41 Français 59 Italiano 77 Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugri auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten: INHALTSVERZEICHNIS Sicherheitshinweise 4 Technische Daten 5 Geeignete Verstärker 8 Zubehör 11 Fußmontage 13 Montage der Lautsprecherabdeckung 19 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 20 Hinweise zur Entsorgung 22 Hersteller & Importeur (UK) 224

SICHERHEITSHINWEISE Allgemeine Hinweise

• Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose der trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden.

• Überlastung - Überlasten Sie keine Steckdosen, Verlängerungskabel oder integrierten Steckdosen, da dies zu einem Brand oder Stromschlag führen kann.

• Fremdkörper und Flüssigkeitseintritt - Schieben Sie niemals Gegenstände jeglicher Art durch Önungen in das Gerät, da sie gefährliche Spannungspunkte berühren oder Teile kurzschließen können, die zu einem Brand oder einem elektrischen Schlag führen könnten. Verschütten Sie niemals Flüssigkeiten jeglicher Art auf dem Gerät.

• Reparatur und Wartung - Versuchen Sie nicht, dieses Produkt selbst zu warten, da Sie sich durch das Önen oder Entfernen von Abdeckungen gefährlichen Spannungen oder anderen Gefahren aussetzen. Überlassen Sie alle Wartungsarbeiten qualiziertem Servicepersonal.

• Schäden, die einen Service erfordern - Ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an einen qualizierten Fachbetrieb wenn eine der folgenden Situationen eintritt: a) Wenn das Netzkabel oder der Stecker beschädigt ist. b) Wenn Flüssigkeit verschüttet wurde oder Gegenstände auf das Produkt gefallen sind. c) Wenn das Produkt Regen oder Wasser ausgesetzt war. d) Wenn das Produkt heruntergefallen oder beschädigt ist. e) Wenn das Produkt eine deutliche verringerte Leistung aufweist.

• Ersatzteile - Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der Fachbetrieb, der die Teile ersetzt, nur Ersatzteile verwendet, die vom Hersteller zugelassen sind oder dieselben Eigenschaften wie das Originalteil haben. Unbefugter Austausch kann zu Feuer, Stromschlag oder anderen Gefahren führen.

• Wärme - Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern, Heizregistern, Öfen oder anderen Produkten (einschließlich Verstärkern) aufgestellt. Hinweis: Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.5

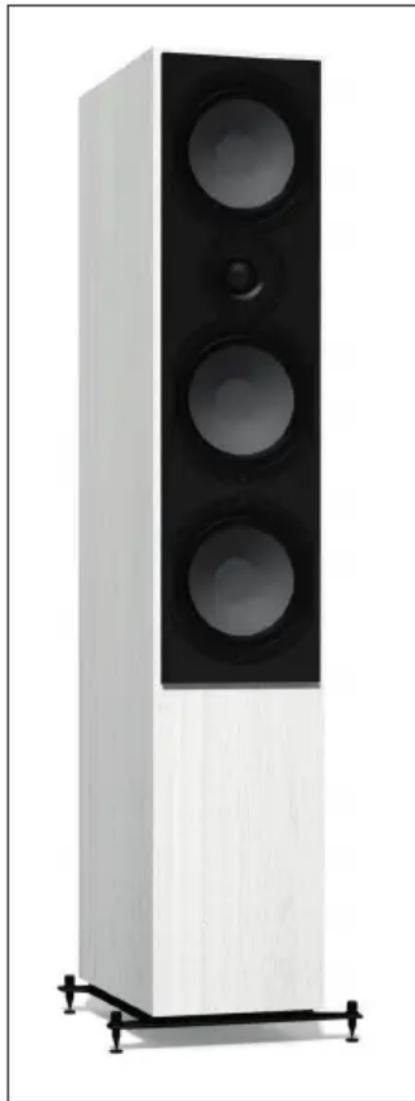

TECHNISCHE DATEN Reference 801 Standlautsprecher Der Reference 801 ist ein leistungsstarker Drei-Wege- Standlautsprecher mit zwei Tieftonlautsprechern, einem Mitteltonlautsprecher sowie einem Hochtöner mit integrierter Schallführung und eignet sich perfekt für HiFi-Anlagen und Heimkino- Systeme in Räumen bis zu 50-60 m². Wir empfehlen eine freie Aufstellung mit einem Abstand von mindestens 70 cm zu allen Wänden. Um die volle Dynamik dieser Lautsprecher zu genießen, empfehlen wir Ihnen besonders bei der Reference 801 einen hochwertigen und kräftigen Vollverstärker gemäß der Leistungsempfehlung am Ende dieser Anleitung. RMS Ausgangsleistung 150 W / 300 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 21,0 x 32,5 x 107,0 cm Gewicht 21,3 kg6

Reference 802 Regallautsprecher Der Reference 802 Regallautsprecher kann Räume bis zu 25-30 m² mit dem gesamten Frequenzspektrum versorgen. Für größere Räume und hohe Abhörlautstärken empfehlen wir die Benutzung eines Subwoofers. Platzieren Sie den Lautsprecher auf einem Ständer, einem stabilen Tisch oder Regal und lassen Sie zu allen Seiten etwa 30 cm Platz, um eine überhöhte, unpräzise Basswiedergabe zu vermeiden. Beachten Sie bitte auch die Leistungsempfehlung für Verstärker auf der letzten Seite dieser Anleitung. Wenn Sie den Reference 802 als Rear-Lautsprecher verwenden, genügen bereits 30 Watt pro Kanal an 4 Ohm. RMS Ausgangsleistung 80 W / 120 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 21,0x 30,8 x 33,1 cm Gewicht 2 x 7,4 kg7

Reference 803 Center-Lautsprecher Der Reference 803 ist ein Center Lautsprecher für Heimkino-Systeme und Mehrkanal-Musikgenuss. Er bietet eine besonders klare und nuancierte Sprachwiedergabe und einen überraschend vollen Klang und kann daher auch als universeller Mono-Lautsprecher eingesetzt werden. Legen Sie den Lautsprecher auf eine Ablage unterhalb oder vor Ihren Fernseher oder hängen Sie ihn mit soliden Schrauben und Dübeln an die Wand. RMS Ausgangsleistung 120 W / 200 W Widerstand 4 Ω Abmessungen ohne Füße (B x T x H) 50,6 x 18,0 x 21,0 cm Gewicht 8,7 kg8

GEEIGNETE VERSTÄRKER

Die Lautsprecher der Reference – Serie sind typische 4 Ohm Lautsprecher, die mit jedem HiFi-Verstärker harmonieren, ohne dass dieser beschädigt werden kann. Wir empfehlen einen Verstärker mit einer Ausgangsleistung gemäß der nachstehenden Tabelle, im Zweifel darf der Wert auch leicht überschritten werden. Bitte beachten Sie: Beim Abhören mit hohen Lautstärken ist es wahrscheinlicher, einen Lautsprecher mit einem zu leistungsschwachen Verstärker zu beschädigen als mit einem Gerät, dass „zu viel Leistung hat“. Reference Lautsprecher können Musik tatsächlich lauter wiedergeben als viele andere HiFi- Lautsprecher. Sollten Sie dennoch Verzerrungen hören, reduzieren Sie die Lautstärke etwas. Modell Ausgangsleistung Verstärker 801 Standlautsprecher 100-300 W 802 Regallautsprecher 100-150 W 803 Center-Lautsprecher 100-200 W Anschluss Reference 801 Wir empfehlen Ihnen, Lautsprecherkabel mit einem Durchmesser von mindestens 2,5 mm² für den Reference 801 Standlautsprecher zu verwenden. Je kürzer das Kabel, desto besser der Klang. Kabel bis etwa 5m Länge sind in jedem Falle unkritisch. Für eine konventionelle Verbindung ohne Bi-Wiring verbinden Sie bitte die oberen und unteren Anschlusspaare mit den mitgelieferten Brücken, wie in der Abbildung zu sehen. Verbinden Sie dann das eine Ende Ihres Lautsprecherkabels mit den beiden unteren Anschlussklemmen Ihres Lautsprechers. Wenn Sie nun das andere Ende an den Verstärker anschließen, achten Sie darauf, die PLUS-Klemme (meist ROT) des Verstärkers mit der PLUS-Klemme des Anschlussfeldes zu verbinden - und MINUS (meist SCHWARZ) mit der MINUS.9

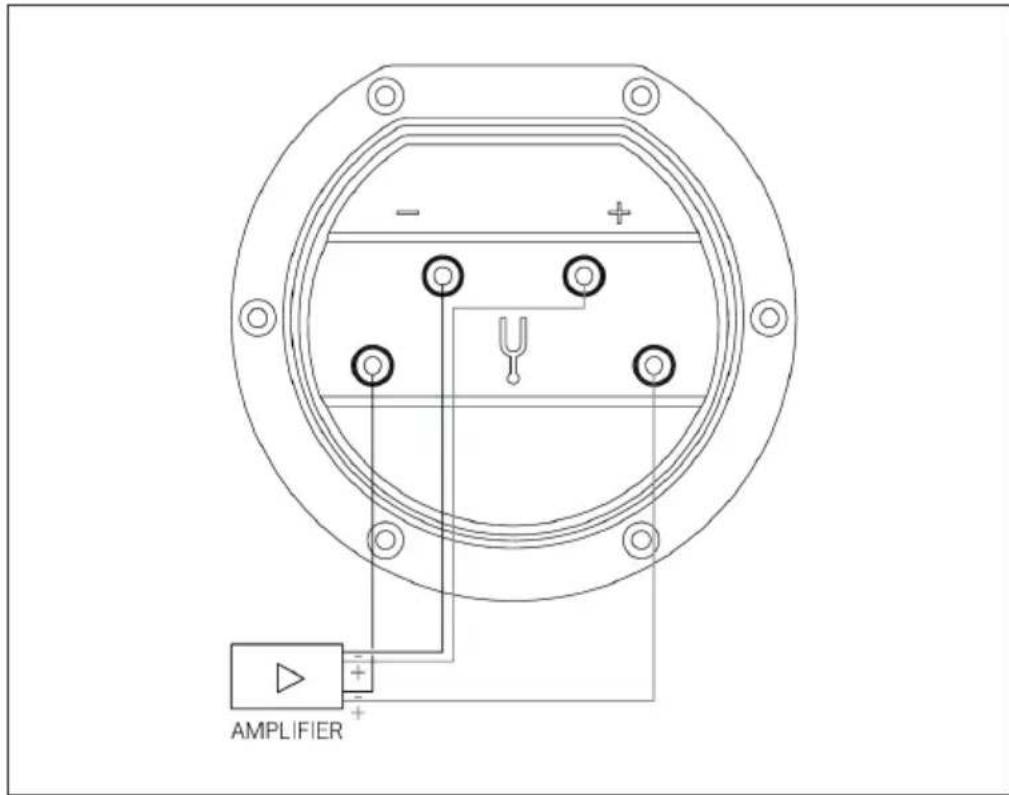

Falsche Verbindungen an einzelnen Lautsprechern beschädigen weder Verstärker noch Lautsprecher, der Klang erscheint aber „dius“ und arm an Tiefbass. Wenn Sie also nach dem Anschließen mit dem Klangcharakter unzufrieden sind, überprüfen Sie zunächst alle Verbindungen! Reference 801 – Bi-Wiring (Doppelverdrahtung) Separate Lautsprecherkabel für den Hoch-/Mitteltonbereich und den Bassbereich können eine weitere Klangverbesserung des Reference 801 bewirken. Wenn Ihr Verstärker 2 Anschlusskemmenpaare PLUS und MINUS pro Stereokanal besitzt, die gleichzeitig betrieben werden können, schließen Sie bitte Ihren Reference 801 an, wie in der Abbildung zu sehen.10

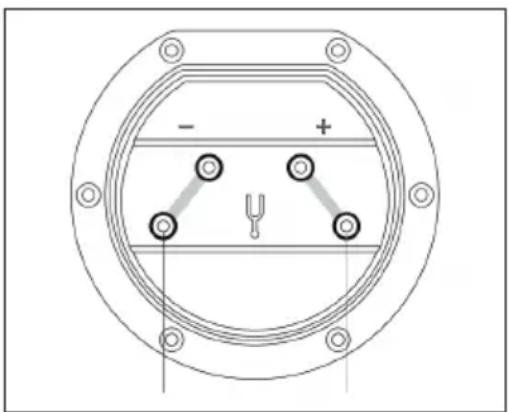

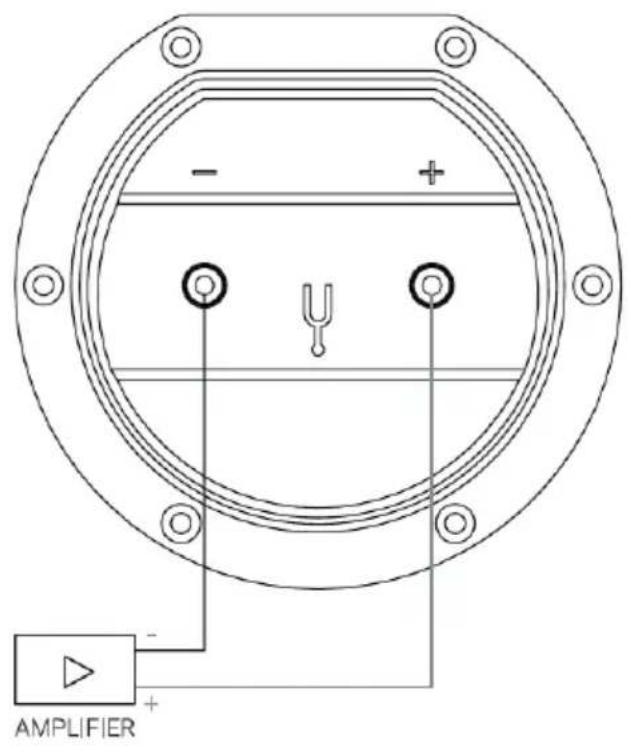

Anschluss Reference 802 & 803 Wir empfehlen Ihnen, Lautsprecherkabel mit einem Durchmesser von mindestens 1,5 mm² für den Reference 802 Regallautsprecher bzw. den Reference 803 Center-Lautsprecher zu verwenden. Je kürzer das Kabel, desto besser der Klang. Kabel bis etwa 5 m Länge sind in jedem Falle unkritisch. Verbinden Sie bitte zuerst das eine Ende Ihres Kabels mit den beiden Anschlussklemmen an Ihrem Lautsprecher. Wenn Sie dann das andere Ende an den Verstärker anschließen, achten Sie bitte darauf die PLUS-Klemme (meist ROT) des Verstärkers mit der PLUS-Klemme des Anschlussfeldes zu verbinden - und MINUS (meist SCHWARZ) mit MINUS. Falsche Verbindungen an einzelnen Lautsprechern beschädigen weder Ihren Verstärker noch Ihre Lautsprecher, der Klang erscheint aber „dius“ und zugleich arm an Bass. Wenn Sie also nach dem Anschließen mit dem Klangcharakter unzufrieden sind, überprüfen Sie zunächst alle Verbindungen!11

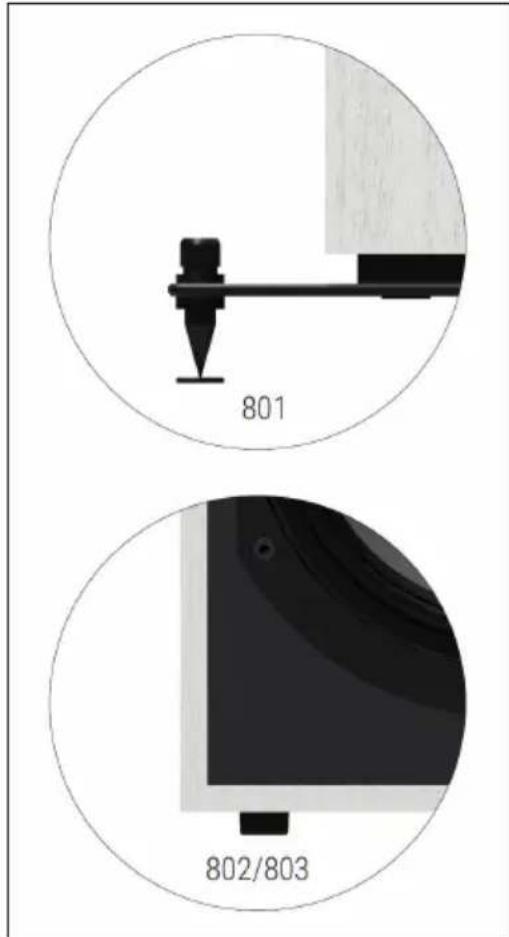

ZUBEHÖR Füße Reference 801: Für optimalen Klang und festen Stand ist ein Standfuß mit Spikes im Lieferumfang enthalten. Reference 802/803: Diese Lautsprecher werden mit Silikonfüßen geliefert. Diese hemmen Vibrationen und wirken somit schwingungsentkoppelnd. Bei Bedarf können Sie die Silikonfüße durch Spikes mit einem M8 Gewinde ersetzen (zusätzliche Spikes sind nicht im Lieferumfang enthalten).12

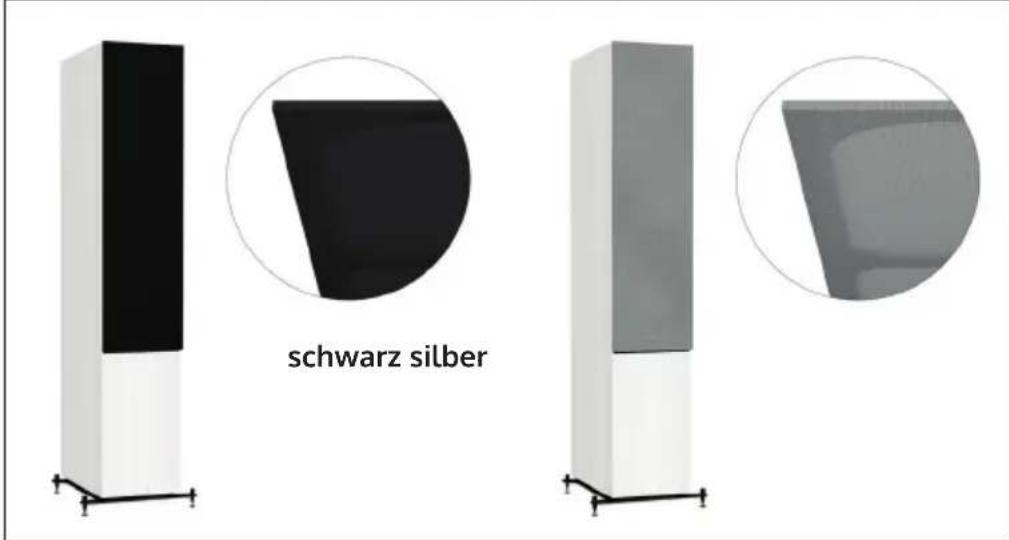

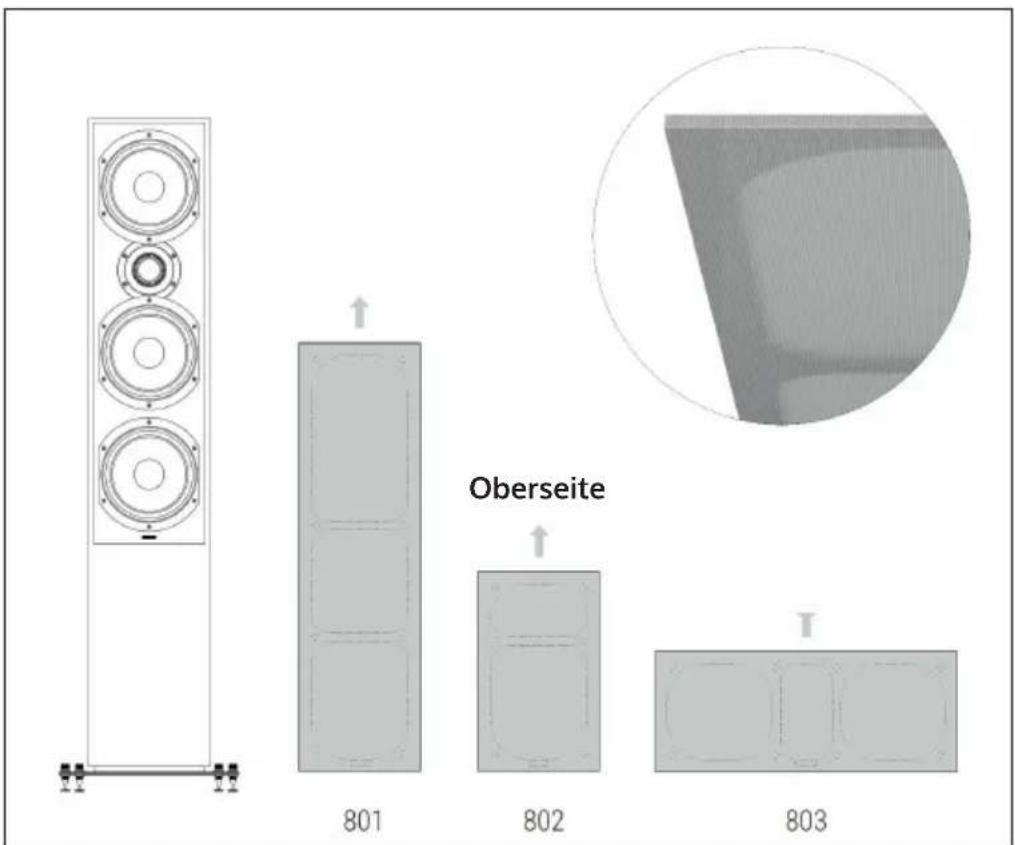

Lautsprecherabdeckungen Beim Kauf von Reference Lautsprechern erhalten Sie Abdeckungen mit magnetischem Halterungssystem in der von Ihnen ausgesuchten Farbe. Diese können Sie bei Bedarf leicht anbringen. Oberseite schwarz silber13

FUSSMONTAGE Fußmontage Reference 801 Im Folgenden wird eine Möglichkeit zur sicheren Montage des Standfußes dargestellt. Bitte beachten Sie die Reihenfolge und die jeweiligen Tipps zu den Montageschritten. Zur sicheren Montage werden mindestens ZWEI PERSONEN benötigt. Vorsicht: Verletzungs- und Beschädigungsgefahr! Die Spikes sind sehr spitz, Sie können Sich verletzen oder Ihren Fußboden beschädigen. Dornmutter Unterlegscheibe Dorn Grundplättchen Gummiplättchen mit Schutzfolie14

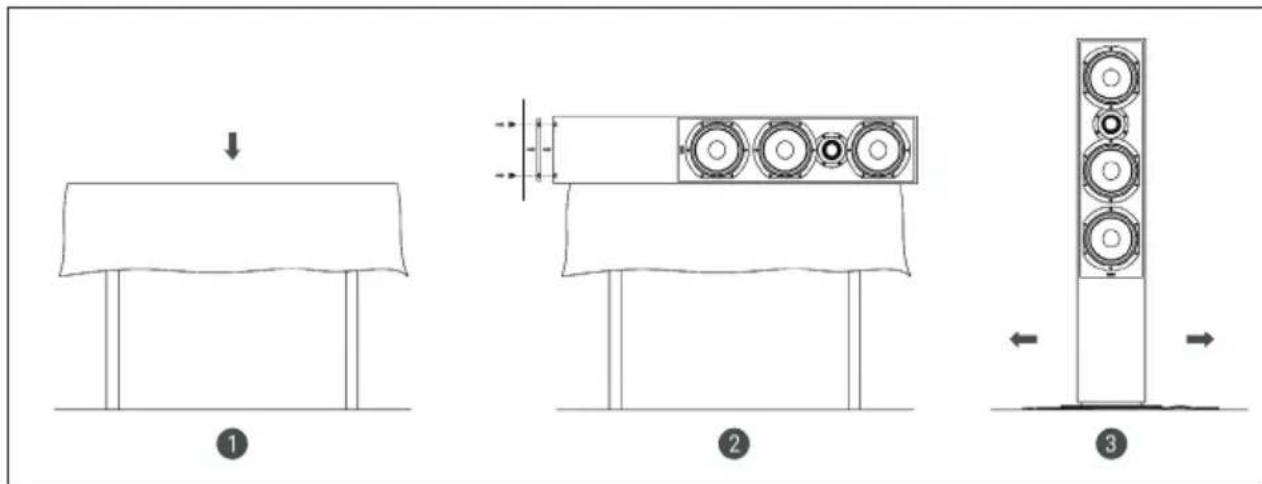

Legen Sie bitte vor der Montage der Reference 801 zum Schutz eine geeignete Unterlage auf einen Tisch und platzieren Sie den Lautsprecher zu zweit auf eine Seite.

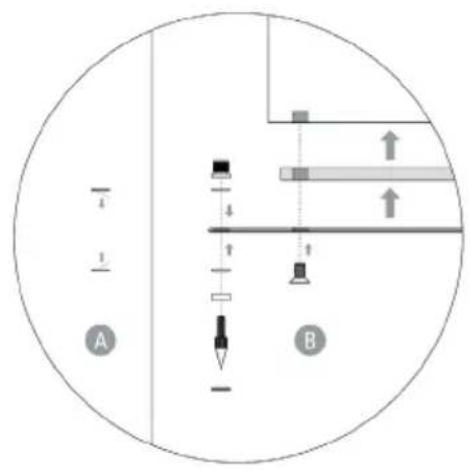

Legen Sie die Metall- und Holzgrundplatte bitte wie links gezeigt mit den Bohrungen übereinander (B) und ver- schrauben anschließend beide Platten mit dem Gehäuse. Nutzen sie hierfür den beiliegenden Inbus-Schlüssel.

Nach der Montage der Grundplatte stellen Sie den Lautsprecher an die richtige Position im Raum auf einer Decke ab. Sie können den Reference 801 noch leicht bis in die endgültige Position schieben. Schutzfolie von Gummiplättchen entfernen (A) und Füße wie gezeigt montieren (B). Vorderseite15

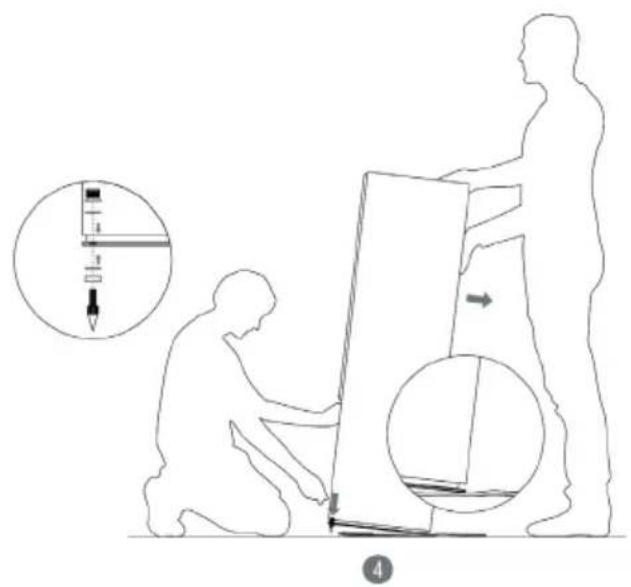

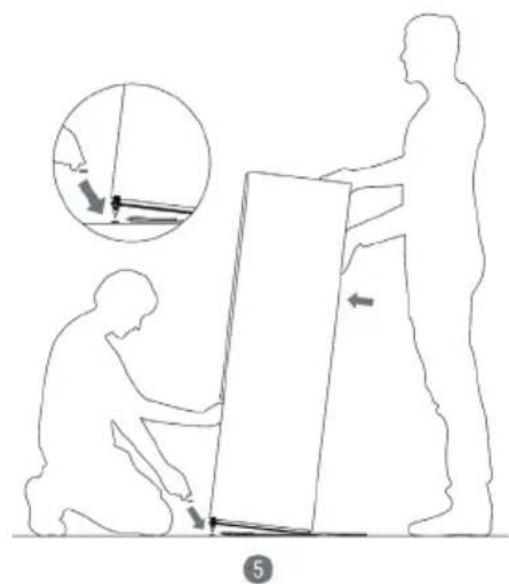

Kippen Sie den Lautsprecher leicht auf eine der Kanten (Vorderkante/Hinterkante) an. Montieren Sie die Spikes entsprechend der Abbildung

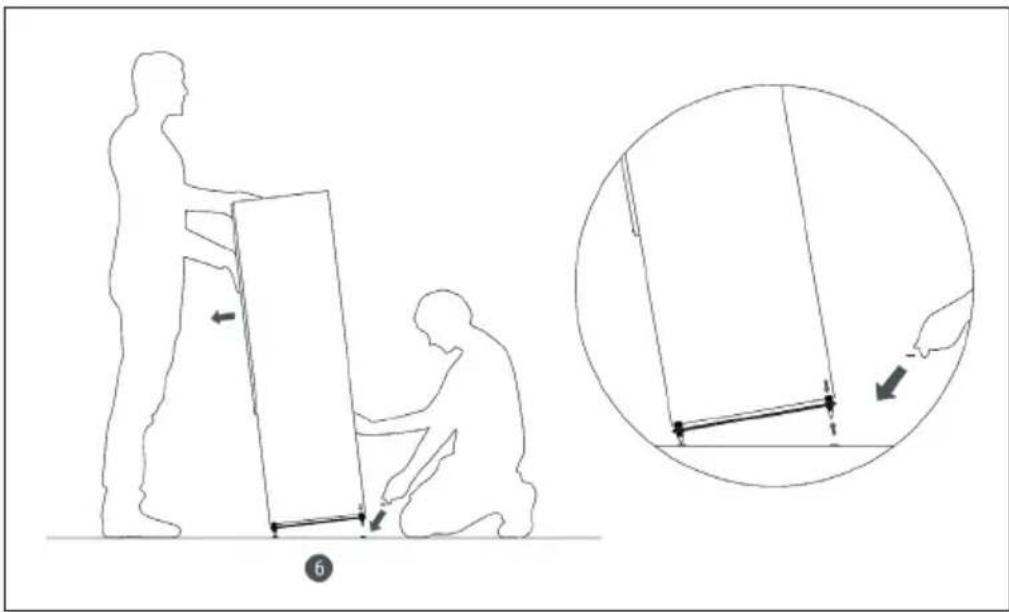

Stellen Sie anschließend den Lautsprecher mit den beiden montierten Spikes auf den beiden Spikes-Schutzplättchen auf dem Boden ab (schieben Sie die Unterlage etwas nach hinten).16

Wiederholen Sie die Schritte 4 und 5 für die übrigen Spikes. Durch Justierung der Spikes können Sie eventuelle Bodenunebenheiten ausgleichen.17

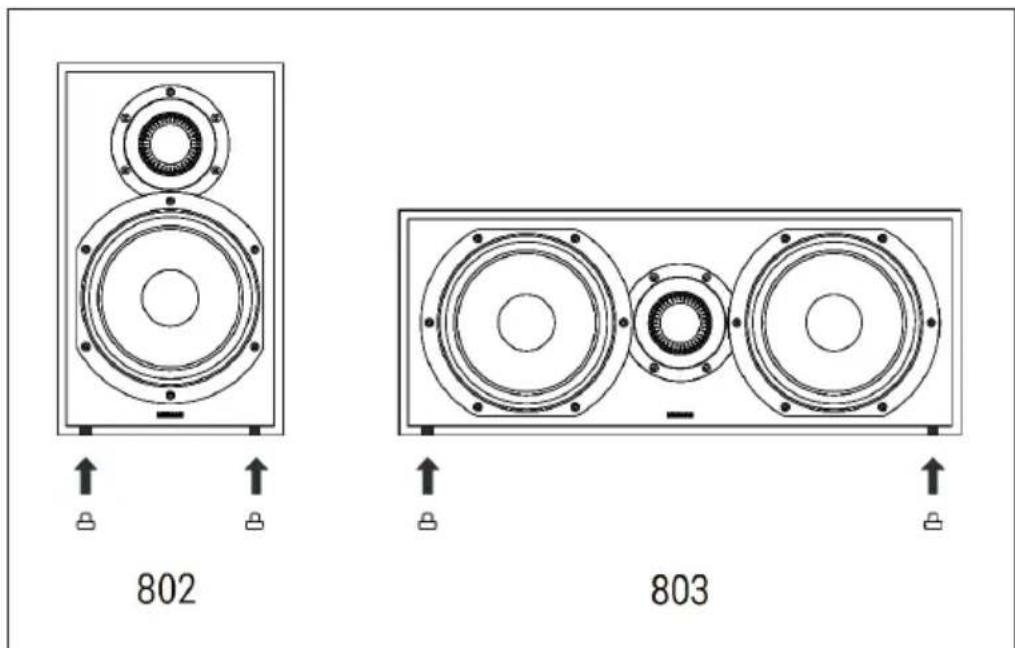

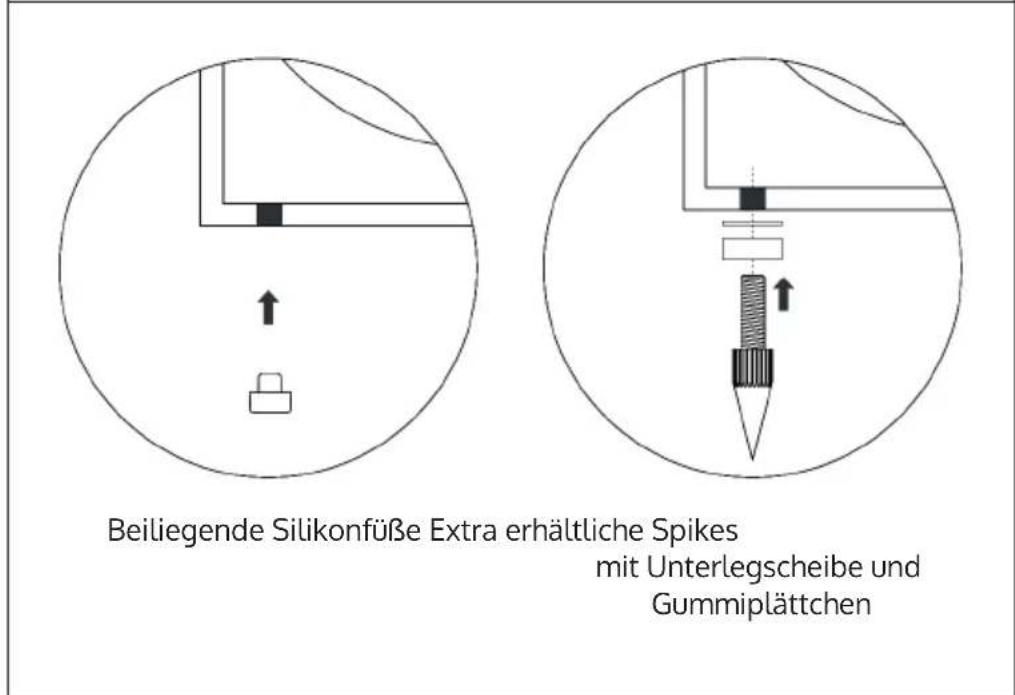

Fußmontage Reference 802 & 803 Bitte montieren Sie die beiliegenden Silikonfüße indem Sie diese leicht in den M8 Einsatz eindrehen. Die Silikonfüße können bei Bedarf auch durch separat erhältliche Spikes ersetzt werden. Beiliegende Silikonfüße Extra erhältliche Spikes mit Unterlegscheibe und Gummiplättchen18

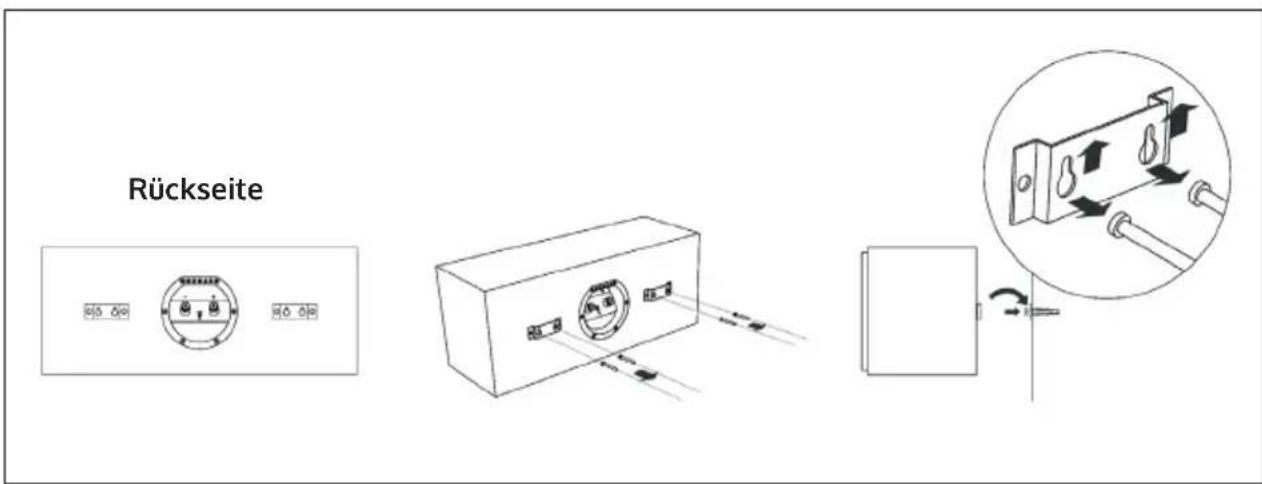

Wandmontage Reference 803 Sie können den Reference Center Lautsprecher 803 mit soliden Schrauben und Dübeln auch an der Wand befestigen. Bitte halten sie sich dabei an die folgende Darstellung. Hängen Sie den Reference Center 803 an der Wand auf. Rückseite19

1 Beiliegende Gummiplättchen dienen dem Schutz der Schallwand.

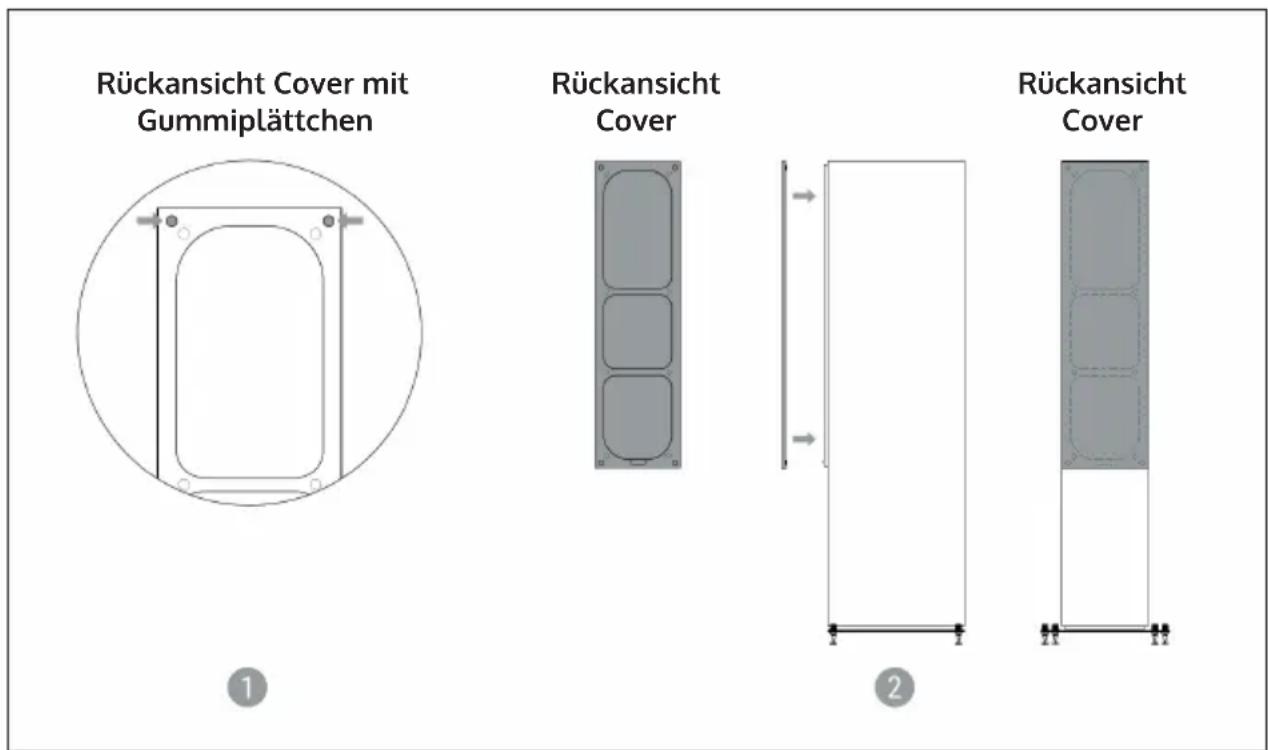

Durch das magnetische Halterungssystem sollte die Montage leicht fallen. Werden die Abdeckungen richtig (Oben/Unten) angebracht, „schnappen“ sie an der richtigen Position ein. Überprüfen Sie bitte, ob die Abdeckungen sicher am Gehäuse sitzen. Rückansicht Cover mit Gummiplättchen Rückansicht Cover Rückansicht Cover20
