BEDIENUNGSANLEITUNG Drive Numan

NUMAN Drive Benutzerhandbuch

www.numan-hifi.com

Wir freuen uns, dass Sie sich für ein NUMAN-Produkt entschieden haben. Wir wünschen Ohnen damit viel Freude und Musikgenuss!

Bitte nehmen Sie sich ein weniger Zeit für diese Anleitung, um alle möglichkeiten und Funktionen Ihr den Neuen Gerätes kennenzulernen.

Bitte bewahren Sie diese Anleitung an einem sicheren Ort auf, um später noch einmal hineinschauen zu konnen.

Bei Fragen und Verbesserungsvorschlagen freuen wir uns auf ihre Anfrage über unsere Websites www.elektronik-star.de. Wir halten Ohnen keinere zuer!

Mit freundlichen Grüßen aus Berlin

Ihre NUMAN-Mitarbeiter

INHALT

Technische Daten und Lieferumfang 4
Sicherheitshinweise. 6
Geräteübersicht und Funktionstasten 8
Inbetriebnahme und Bedienung 11
BT-Verbindung 14
Eingänge und Ausgänge 15
Reinigung und Pflege. 16
Fehlerbehebung 17
Entsorgung 18
Konformitätserklung 19

TECHNISCHE DATEN UND LIEFERUMFANG

Aktikelnummer 10034537, 1003	4538, 10034539
Stromversorgung AC 220-240 V ~ 50/60 Hz
Leistungsaufnahme Nennleistung: ≤ 400 W @ 1/8 RMS Leistung
		Standby: ≤ 0.5 W
Ausgangsleistung 170 W × 2 (4 Ohm,THD 1%,1 kHz), 85 x 4 (8 Ohm,THD 1%,1 kHz)
		180 W x 2 (4 Ohm,THD 10%,1 kHz), 90 x 4 (8 Ohm,THD 10%,1 kHz)
Widerstand 4 Ω (Laufsprecher-Modus A oder B), 8 Ohm (Laufsprecher-Modus A+B)
Eingangsempfindlichkeit LINE 1: 700 ± 100 mV
		LINE 2: 700 ± 100 mV
		LINE 3: 700±100 mV
		BT: 600 ± 100 mV
		CD/DVD: 700 ± 100 mV
		PHONO (mm): 8 ± 2 mV
		TUNER: 700 ± 100mV
		COAX: 700 ± 100mV
		OPTICAL: 700 ± 100mV

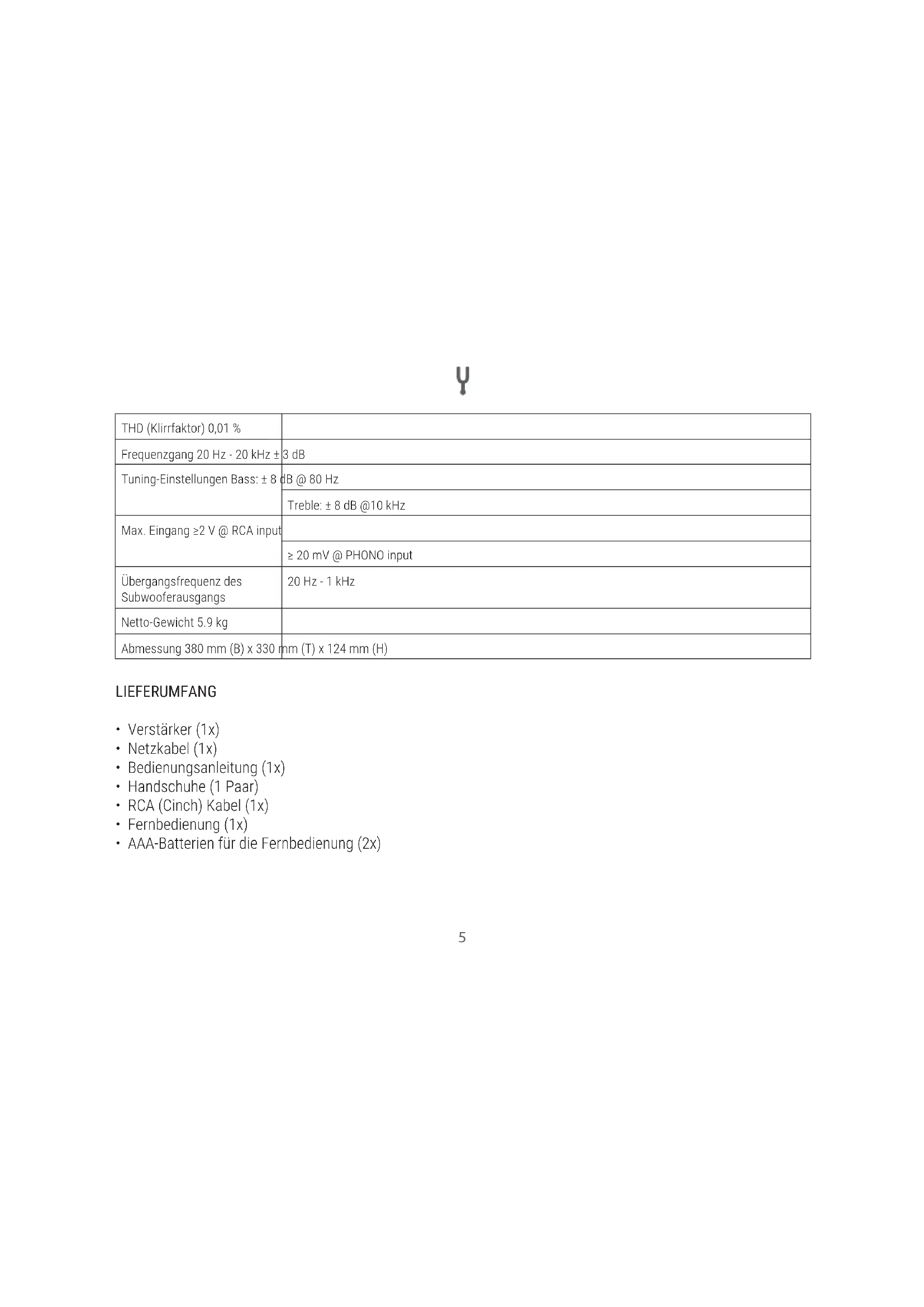

THD (Klirrfaktor) 0,01 %
Frequenzgang 20 Hz - 20 kHz ±3 dB
Tuning-Einstellungen Bass: ± 8 dB @ 80 Hz
Treble: ± 8 dB @10 kHz
Max. Eingang ≥2 V @ RCA input
	≥ 20 mV @ PHONO input
Übergangs Frequenz des Subwooferausgangs	20 Hz - 1 kHz
Netto-Gewicht 5.9 kg
Abmessung 380 mm (B) x 330 mm (T) x 124 mm (H)

LIEFERUMFANG

• Veränderer (1x)
• Netzkabel (1x)
  Bedienungsanleitung (1x)
• Handschuhe (1 Paar)
  RCA (Cinch) Kabel (1x)
  Fernbedienung (1x)
• AAA-Batterien für die Fernbedienung (2x)

SICHERHEITSHINWEISE

Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum Nachschlagen an einem sicheren Ort auf.

• Beachten Sie alle Warnhinweise.
• Befolgen Sie alle Anwendungshinweise.
• Verwenden Sie diese Gerät niemals in der Nähe von Wasser.
• Reinigen Sie das Gerät ausschließlich mit einem trockenen Tuch.
• Blockieren Sie keinesfalls die Belüftungsöffnungen des Geräts.
• Installieren Sie das Gerät gemäß den Installationshinweisen des Herstellers.
• Installieren Sie das Gerät keinesfalls in der Höhe von Wärmequellen, wie beispelsweise Heizstrahlern, Wärmelampen, Öfen oder anderen Geräten (inklusive anderen Verständern), welche Hitze produzieren.
• Setzen Sie den Sicherheitszweck des polarisierten oder geerdeten Netzsteckers nicht außer Kraft. Ein polarisierter Netzstecker verfügt über zwei Schneiden, wobe eine Schneide breiter ist als die andere. Ein Erdungsstecker verfügt über zwei Schneiden sowie einen Erdungszinken. Der breitere Stecker bzw. der Erdungszinken davon ihrer Sicherheit. Falls der im Lieferumfang enthaltene Netzstecker nicht in ihre Steckdose passst, konsultieren Sie einen Elektriker, um die veraltete Steckdose ersetzen zu halten.
• Achten Sie darauf, dass das Netzkabel so liegt, dass es nicht zur Stolperfalle oder eingequetscht werden kann. Besonderes Augenmerk sollte hierbei auf den Netzstecker, die Eintrittsstelle in die Steckdose und auf die Stelle, an welcher das Kabel aus dem Gerät austritt gelegt werden.

• Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehor.
• Verwenden Sie ausschließlich vom Hersteller empfohlene oder für das Gerät verkaufte Wägen, Ständer, Stative, Halterungen oder Tische. Lasse Sie beim Transport des Geräts mit einem Wagen beim Bewegen des Wagens Vorsicht walten, damit das Gerät nicht herunterfällig.
• Ziehen Sie den Netzstecker während Gewittern, oder wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, aus der Steckdose.
• Überlassen Sie alle Reparatur- und Wartungsarbeiten hierfür qualifiziertem Personal. Reparaturarbeiten werden dann notwendig, wenn das Gerät auf sonstige Art und Weise beschädigt wurde. Beispielsweise durch Schäden am Netzstecker oder am Netzkabel, wenn Wasser über dem Gerät verschüttet wurde oder Gegenstände ins Geräeinnere gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, das Gerät heruntergefallen ist oder wenn es nicht wie sonst üblich Funktioniert.
• Das Gerätarf keinem Spritzwasser ausgesetzt werden und keine mit Flüssigkeit gefüllten Objekte, wie beispelsweise Vasen, dürfen auf dem Gerät abgestellt werden.
  Die Batterien durren keinesfalls Hitze, wie beispielsweise durch direkte Sonneneinstrahlung, Feuer, etc. ausgesetzt werden.
• Der Netzstecker sollte immer weniger zuganglich sein, damit er im Notfall schnell entfernt werden kann.
• Dieses Gerät muss außerhalb der Reichweite von Kindern aufgestellt werden.

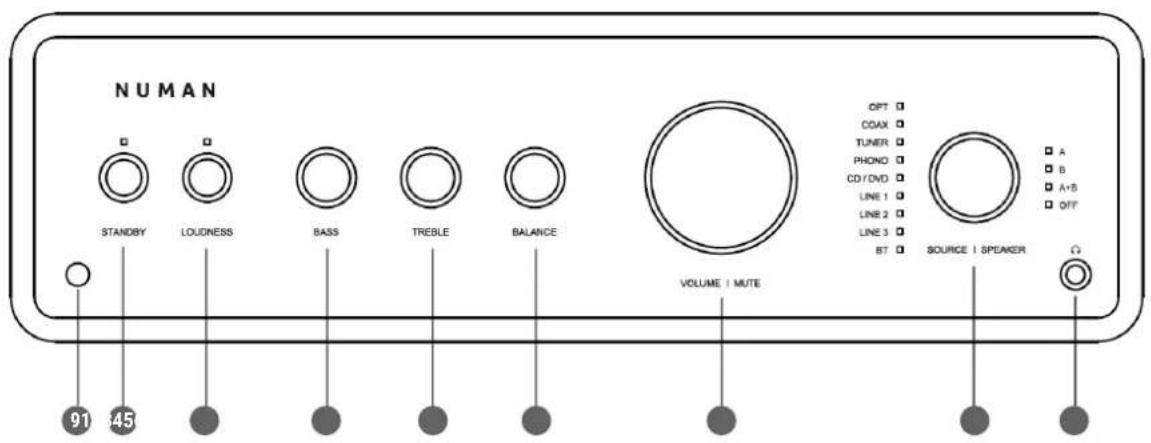

GERÄTEÜBERSICHT UND FUNKTIONSTASTEN

1 STANDBY
2 LOUDNESS (Lautstärke)
BASS
4 TREBLE
5 BALANCE

6 VOLUME & MUTE (Lautstärkeregler & Stummschalten)
7 SOURCE & SPEAKER (Quellen- & Lautsprecherauswahl)
1 1/4" Kopfhoreranschluss (3,5 mm)
9 Fernbedienungssensor

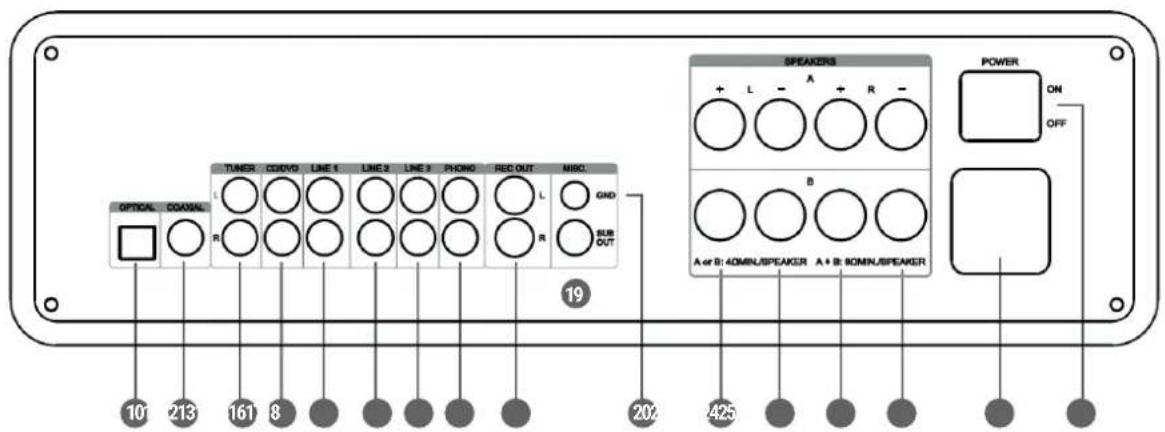

10 OPTICAL INPUT (optischer Eingangsanschluss)
11 COAXIAL INPUT (koaxialer Eingangsanschluss)
TUNER INPUT (Radio Eingangsanschluss)
CD/DVD INPUT (RCA/Cinch Eingangsanschluss)
14 LINE 1 INPUT (LINE-IN-Anschluss 1)
LINE 2 INPUT (LINE-IN-Anschluss 2)
16 LINE 3 INPUT (LINE-IN-Anschluss 3)

17 PHONO INPUT (Phono Eingangsanschluss)
18 RECORD OUTPUT (Aufnahme Ausgangsanschluss)
SUBWOOFER OUTPUT (Bassloutsprecher Ausgangsanschluss)
GROUND CONNECTOR (Erdungsstecker)

21-24 Lautsprecheranschluss

25 Stromanschluss
26 Ein-/Ausschalttaste

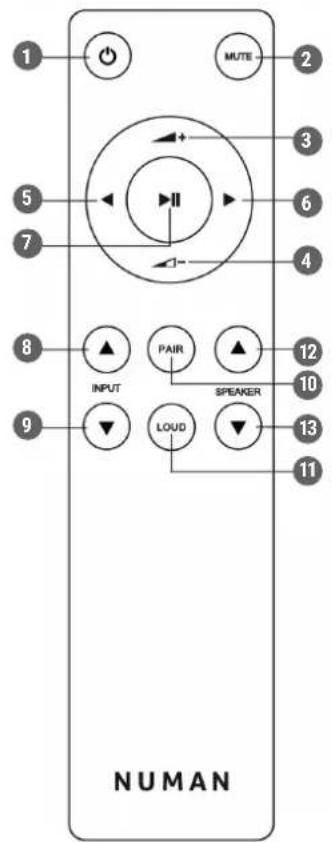

1 Standby
2 MUTE (Stummschalten)
3 Lautstärke erhöhen
4 Lautstärke senken
5 Vorheriger Titel (nur im BT-Modus)
6 Nächster Titel (nur im BT-Modus)
Wiedergabe/Pause (nur im BT-Modus)
HOCH: Lautsprecherauswahl nach oben scrollen
RUNTER: Lautsprecherauswahl nach unten scrollen
PAIR (die aktuelle BT-Verbindung wird getrennt und es wird nach neuen BT-Geräten gesucht)
11 LOUD (Bass und Treble werden bei geringer Lautstärke verbessert)
12 HOCH: Lautspricherlautstärke erhöhen
13 RUNTER: Lautsprecherlautstärke verringern

INBETRIEBNAHME UND BEDIENUNG

STROM ANSCHLIESSEN

Schlieben Sie ein Ende des Netzkabels an den Veränder und das andere Ende an eine Wandsteckdose an. Bringen Sie die Ein-/ Ausschalttaste in die Position "ON". Die LED-Anzeige leuchtet rot auf und der Veränder befindet sich im Standby-Modus.

EINSCHALTEN

1. Aktivieren Sie den Verständner, indem Sie die Taste STANDBY auf dem Gerät oder die Standby-Taste der Fernbedienung drücken.
2. Sobald der Veränderaktiv ist, leuchtet die LED-Anzeige weiß auf.

AUSWAHL DER EINGANGS- UND AUSGANGSQUEILLE

1. Auswahl der Eingangsquelle: Drehen Sie auf der Vorderseite des Geräts am Regler SOURCE/SPEAKER oder drücken Sie die Tasten INPUT HOCH/RUNTER der Fernbedienung so lange, bis die LED neben der gewünschten Eingangsquelle aufleuchtet.

OPT Gerä mit optischer digitaler Tonausgabe
COAX Gerä mit koaxialer digitaler Tonausgabe
TUNER Radiogerät
PHONO Plattenspieler
CD/DVD CD/DVD Player
LINE 1	Externe Quelle mit AUX-VerbindungLINE 2
LINE 3
BT BT-Gerät

1. Auswahl der Ausgangsquelle: Drücken Sie einmal die Taste VOLUME/MUTE, um zur Ausgangsquelle zu wechseln. Drehen Sie anschlieBend auf der Vorderseite des Geräts am Regler SOURCE/SPEAKER oder drucken Sie die Tasten SPEAKER HOCH/RUNTER der Fernbedienung so lange, bis die LED neben der gewünschten Ausgangsquelle aufleuchtet.

BASSEINSTELLUNG

Drehen Sie an der Vorderseite des Geräts am Regler BASS.
- Der Anpassungsbereich liegt bei ± 8 dB.

TREBLEEINSTELLUNG

• Drehen Sie an der Vorderseite des Geräts am Regler TREBLE.
• Der Anpassungsbereich liegt bei ± 8 dB.

TON

1. Lautstärkeeinstellung: Drehen Sie zur Lautstärkanpassung an der Vorderseite des Geräts am Regler VOLUME/MUTE oder drücken Sie die Laustärketasten der Fernbedienung. Die Lautstärke wird an der LED-Anzeige angezeigt.
2. Stummschalten (die Lautstärke wird zeitweise ausgeblendet): Drücken Sie auf der Vorderseite des Geräts auf VOLUME/MUTE oder drücken Sie die Taste MUTE der Fernbedienung. Die LED-Anzeige leuchtet rot auf. Drücken Sie die entsprechende Taste erneut, um die Lautstärke wieder einzuschalten.

BT-VERBINDUNG

1. Drehen Sie auf der Vorderseite des Geräts am Regler SOURCE/SPEAKER oder drücken Sie die Tasten INPUT HOCH/RUNTER der Fernbedienung so lange, bis die BT-Anzeige aufleuchtet.
2. Nach einigen Sekunden blinkt die BT-LED auf. Das bedeutet, dass sich das Gerät im Suchmodus befindet und andere BT-Gerät erkennen kann.
3. Aktivieren Sie BT auf dem mobilen Endgerät, welches Sie mit dem Verständner verbinden möchten. Das Gerät wird in der Gerätesleste des mobilen Endgeräts als "NUMAN Drive" angezeigt. Wahlen Sie these aus der Gerätesleste aus, um eine Verbindung herzustellen.
4. Falls die Eingabe eines Passwords notwendig sein sollte, geben Sie „0000" ein, um der Verbindungsherstellung zuzustimmen.
5. Nach dem die Verbindung erfolgreich hergestellt wurde, leuchtet die BT-LED permanent weiß und blinkt nicht mehr.

EINGÄNGE UND AUSGÄNGE

AUX-EINGANG

Schlieben Sie ein Quellgerät mit analogem Audio (beispielsweise einen Kassetten- oder CD-Player) an den RCA-Anschluss an. Ein Kabel mit RCA-Steckern wird zur Verbindungsherstellung benötigt (nicht im Lieferumfang enthalten).

TUNER Radiogerät
PHONO Plattenspieler
CD/DVD CD/DVD Player
LINE 1	externe Quelle mit AUX-VerbindungLINE 2
LINE 3

OPTISCHER UND KOAXIALER EINGANG

Schlieben Sie den digitalen Tonausgang eines Quellgerats, mithilfe eines optischen/koaxialen Kabels (mit TOSLINK-Stecker) an den optischen/ koaxialen Anschluss des Gerats an.

LAUTSPRECHERAUSGANG

Verwenden Sie, wenn möglich, ein hochwertiges Doppelkernlautsprecherkabel mit einem Durchmesser von mindestens 1mm^2 zum Anschluss am Lautsprecherausgang.

Hinweis: Achten Sie auf die richtige Polarität. Andernfalls leidet die Tonqualität darunter.

• Schließen Sie die Stecker an die gleichfarbigen Anschlüsse an.
• Die Stränge der Laufsprecherkabel sind mit verschiedenen Farben oder Formen markiert. Teilen Sie das Einzelkabel auf 30 mm auf und entfern den Sie circa 10 mm der Isolierung eines Stranges. Drehen Sie das Einzelkabel so, dass keine Stränge vorstehen. Eine Zinnbeschichtung ist nicht notwendig. Drehen Sie die entsprechende Steckklemme hereaus und stecken Sie ein Ende des Kabels in die entsprechende Öffnung. Drehen Sie anschließend die entsprechende Anschlussklemme in die andere Richtung, um das Kabel zu fixieren.

REINIGUNG UND PFLEGE

Ziehen Sie den Netzstecker vor der Reinigung und Wartung des Geräts aus der Steckdose. Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ein mildes Reinigungsmittel. Verwenden Sie zur Reinigung niemals Lösungsmittel oder starke, abreibende Reinigungsmittel.

FEHLERBEHEBUNG

Problem Mögliche Ursache Lösung
Das Gerät faktioniert nicht Mein Strom Stellen	Sie sichern, dass das Gerät einge-	steckl ist. Überprüfen Sie die Funktion der Steckdose mit einem anderen Gerät.
Kein Ton Falsche Eingabequelle ausgewähl	Wahlen Sie die richtige Eingabequelle aus
	Lautstärke zu niedrig eingestellt Erhöhen Sie	nach und nach die Lautstärke des Verständkers und des mobilen Ende- rats
	Fehlerhafte Verbindung Überprüfen Sie alle Kabelverbindungen
Kein Ton im BT-Modus Keine BT-Verbindung	Stellen Sie eine BT-Verbindung her
	Das Gerät wurde nicht als Ausgabequelle ausgewähl	Wahlen Sie das Gerät als Ausgabequelle aus
	BT-Verbindung wird durch ein anderes Radiogerät beeinträchtigt	Stellen Sie das Gerät an eine andere Stelle und überprüften Sie die BT-Verbindung erneut
Störgeräische Systemüberlastung Drehnen	Seden Ausgangspiegel des exter-	nen Wiedergabegerät herunter
	Schlechte Tonqualität Überprüften Sie das Gerät erneut, indem Sie eine Quelle mit higherer Qualität auswahlen.

ENTSORGUNG

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.

Das Produkt enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmull entsorgt werden)duren.itte informieren Sie sich uber die ortlichen Bestimmungen zu gesonderten Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2011/65/EU (RoHS)

2014/53/EU (RED)

Die vollständige Konformitätserklung des Herstellers finden Sie unter folgenden Link:
