Caractéristiques techniques	Amplificateur intégré, puissance de 2 x 80 W sous 8 ohms, réponse en fréquence de 20 Hz à 20 kHz
Connectivité	Entrées RCA, entrée phono, entrée optique, Bluetooth
Utilisation	Conçu pour une utilisation domestique, idéal pour les audiophiles et les mélomanes
Maintenance	Nettoyage régulier de la surface, vérification des connexions, mise à jour du firmware si disponible
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité, respecter les consignes électriques
Informations générales	Poids de 8 kg, dimensions 430 x 350 x 100 mm, garantie de 2 ans

FOIRE AUX QUESTIONS - Reference 802 Numan

Quels sont les composants inclus dans le système HiFi Numan Reference 802 ?

Le système Numan Reference 802 comprend des enceintes actives, un amplificateur intégré, des câbles de connexion, et un guide de démarrage rapide.

Comment connecter le Numan Reference 802 à une source audio ?

Pour connecter le Numan Reference 802 à une source audio, utilisez un câble RCA pour relier la sortie audio de votre appareil (comme un lecteur CD ou un smartphone) à l'entrée RCA du système HiFi.

Le système Numan Reference 802 est-il compatible avec le Bluetooth ?

Non, le Numan Reference 802 ne dispose pas de fonctionnalité Bluetooth. Vous devez utiliser des connexions filaires pour le relier à vos appareils.

Comment régler le volume du Numan Reference 802 ?

Le volume peut être réglé à l'aide du bouton de volume situé sur le panneau avant de l'enceinte principale.

Que faire si le son est déformé ou de mauvaise qualité ?

Vérifiez d'abord que tous les câbles sont correctement connectés. Assurez-vous également que la source audio est de bonne qualité et que le volume n'est pas trop élevé. Si le problème persiste, essayez de redémarrer le système.

Est-il possible d'utiliser le Numan Reference 802 avec un tourne-disque ?

Oui, vous pouvez utiliser un tourne-disque avec le Numan Reference 802, mais assurez-vous que votre tourne-disque a un préamplificateur intégré ou utilisez un préamplificateur externe.

Comment entretenir le système HiFi Numan Reference 802 ?

Pour entretenir le système, nettoyez les enceintes avec un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Quel est le poids du Numan Reference 802 ?

Le poids total du système Numan Reference 802 est d'environ 12 kg.

Où puis-je trouver le manuel d'utilisation du Numan Reference 802 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Numan. Vous pouvez le télécharger au format PDF.

Quelle est la garantie du produit Numan Reference 802 ?

Le Numan Reference 802 est généralement livré avec une garantie de deux ans. Vérifiez votre preuve d'achat pour les détails spécifiques.

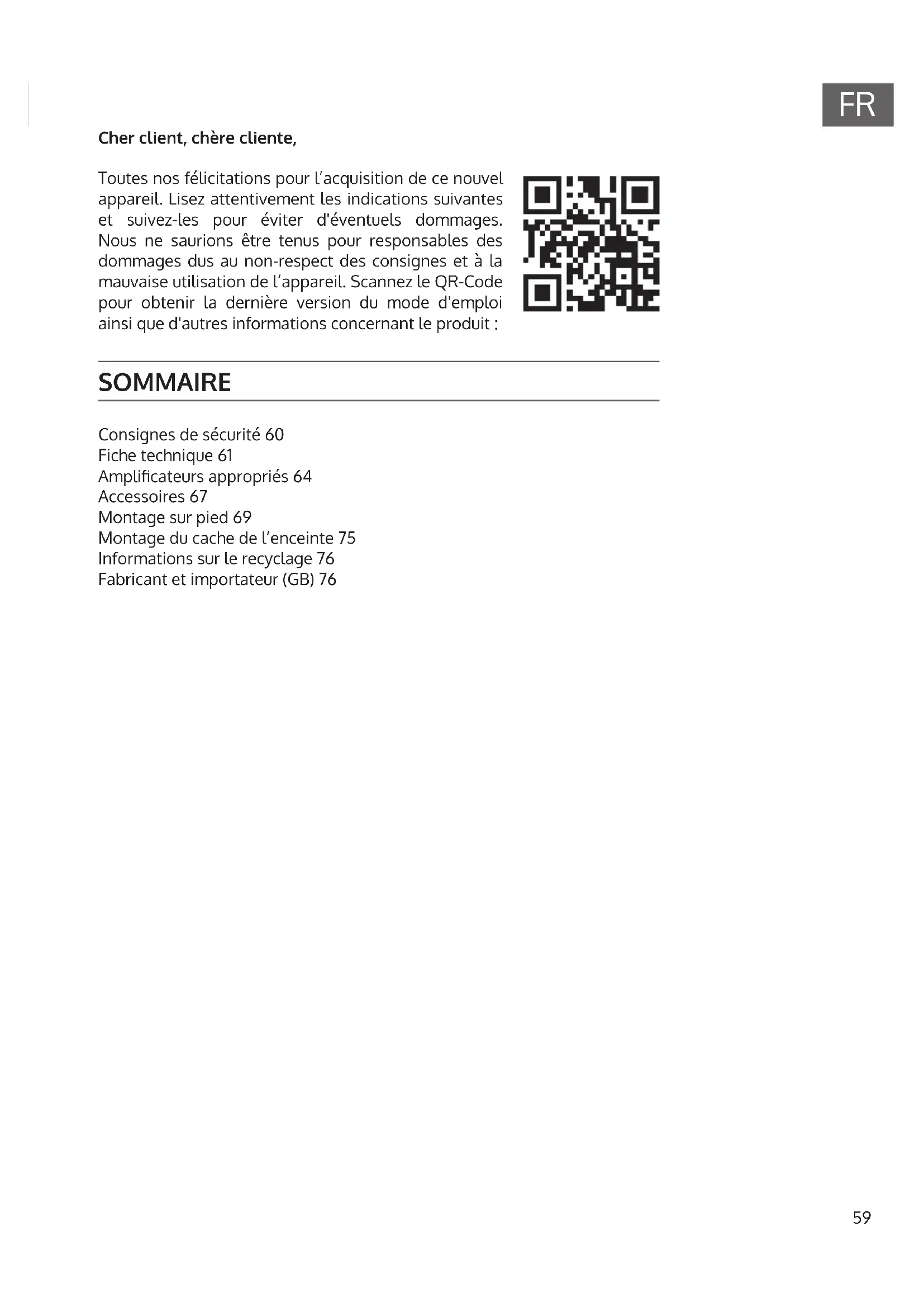

MODE D'EMPLOI Reference 802 Numan

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les indications suivantes et suivez-les pour éviter déventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit :

SOMMAIRE

Consignes de sécurité 60

Fiche technique 61

Amplificateurs appropriés 64

Accessoires 67

Montage sur pied 69

Montage du cache de l'enceinte 75

Informations sur le recyclage 76

Fabricant et importateur (GB) 76

CONSIGNES DE SECURITÉ

Consignes generales

• Foudre - Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période ou en cas d'orage, retirez la fiche de la prise ou débranchez l'antenne de l'appareil. Cela empêchera la foudre et les surtensions d'endommager le produit.
• Surcharge - Ne surchargez pas les prises électriques, les rallonges ou les prises électriques intégrées car cela pourrait provoquer un incendie ou une électrocution.
• Corps étrangers et liquides - Ne glissez jamais d'objets de chaque sorte que ce soit à travers les ouvertures de l'appareil, car ils pouraientsterol en contact avec des points à la tension dangereuse ou court-circuiter des pieces, ce qui pourrait provoquer un incendie ou une électrocution Ne renversez jamais de liquides de quelqueckeerte que ce soit sur l'appareil.
• Réparations et maintenance - Ne tentez pas de réparer ce produit vous-même car vous vous exposeriez à des tensions dangereuses ou à autres risques en ouvrant ou en retardant les couvercles. Confiez toute la maintenance à un personnel qualifié.
• Dégats nécessitant l'intervention d'un professionnel - Débranche la fiche d'alimentation de la prise et consultez un spécialiste qualifié si l'un des cas suivants se produit :

a) Si le cable d'alimentation ou la prise est endommagé.
b) Si du liquide a ete renversé ou si des objets sont tombés sur le produit.
c) Si le produit a ete exposé à la pluie ou à l'eau.
d) Si le produit a fait une chute ou a ete endommagé.
e) Si les performances du produit sont nettement réduites.

• Pièces de rechange - Si des pièces de rechange sont nécessaires, assurez-vous que l'entreprise qui remplace les pièces n'utilise que des pièces de rechange fournies par le fabricant ou qui ont les mêmes caractéristiques que la piece d'origine. Le remplacement non autorisé peut entraîner un incendie, un choc électrique ou d'autres dangers.
• Chaleur - Ne placez pas l'appareil à proximé de sources de chaleur telles que des radiateurs, des grilles de chauffage, des jours ou d'autres produits (y compris les amplificateurs).

Remarque : les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprend les risques associés.

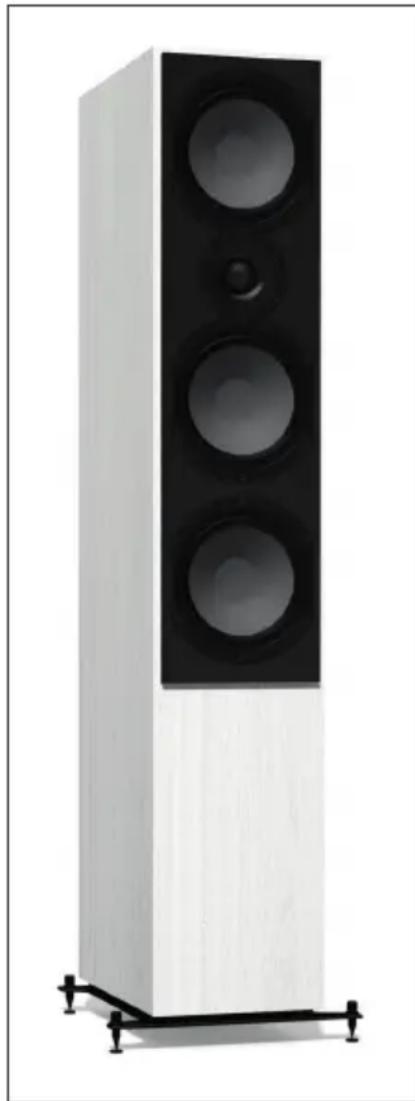

Reference 801 enceinte colonne

Le Reference 801 est une puissant enceinte colonne à trois voies avec deux haut-parleurs de graves, un haut-parleur medium et un tweeter avec guidage du son intégré. Il est parfait pour les installations Hi-Fi et les systèmes de home cinéma dans des pieces allant jusqu'à 50 - 60m^2 . Nous recommands une installation libre à une distance d'au moins 70~cm de tous les murs. Pour profiter pleinement de la dynamique de ces enceintes, nous vous recommendons, en particulier pour le Reference 801, d'utiliser un amplificateur intégré puissant et de haute qualité, conformément aux recommendations de puissance figurant à la fin de ce manuel.

Puisance de sortie RMS 150 W / 300 W
Résistance 4 Ω
Dimensions sans pieds (L x P x H) 21,0 x 3	2,5 x 107,0 cm
Poids 21,3 kg

L'enceinte d'étagère Reference 802 peut sonoriser des pieces jusqu'à 25-30 m² avec l'ensemble du spectre de fréquences. Pour les grandes pieces et les volumes d'écoute élevés, nous recommendons l'utilisation d'un subwoofer. Placez l'enceinte sur un support, une table stable ou une étagère, en laissant un espace d'environ 30 cm de tous les côtes afin d'éviter une reproduction excessive et imprecise des basses. Veuillez également tener compte de la recommendation de puissance pour les amplificateurs à la première page de ce manuel. Si vous utilisez la Reference 802 comme enceinte arrêté, 30 watts par canal à 4 ohms suffisent déjà.

Puisance de sortie RMS 80 W / 120 W
Résistance 4 Ω
Dimensions sans pieds (L x P x H) 21,0 x 30,8 x 33,1 cm
Poids 2 x 7,4 kg

La Reference 803 est une enceinte centrale pour les systèmes de home cinema et l'écoute de musique multicanal. Elle offre une reproduction vocale particulièrement claire et nuancée ainsi qu'un son étonnament riche et peut donc également être utilisée comme enceinte mono universelle. Posez l'enceinte sur une tablette en dessous ou devant votre téléviseur ou accrochez-la au mur à l'aide de vis et de chevilles solides.

Puisance de sortie RMS 120 W / 200 W
Résistance 4 Ω
Dimensions sans pieds (L x P x H) 50,6 x 18,0 x 21,0 cm
Poids 8,7 kg

AMPLIFICATEURS APPROPRIÉS

Les enceintes de la série Reference sont des enceintes typiques de 4 ohms qui s'harmonisent avec n'importe quel amplificateur hi-fi sans risque de l'endommager. Nous recommendons un amplificateur avec une puissance de sortie selon le tableau ci-dessous, en cas de doute, la valeur peut être légèrement dépassée. Attention : lors d'une écoute à haut volume, il est plus probable d'endommager une enceinte avec un amplificateur trop faible qu'avac un apparéil « trop puissant ». Les enceintes Reference peuvent effectivement restituer la musique plus fort que de nombreuses autres enceintes hi-fi. Si vous entendez néanmoins des distorsions, réduisez légèrement le volume.

Modèle Puissance de sortie de	l'amplificateur
Enceinte colonne 801 100-300 W
Enceinte d'étagère 802 100-150 W
Enceinte centrale 803 100-200 W

Connexion Reference 801

Nous vous recommendons d'utiliser des cables d'enceintes d'un diamètre d'au moins 2,5mm^2 pour votre enceinte colonne Reference 801. Plus le cable est court, meilleur est le son. Les cables peuvent mesurer jusqu'à environ 5m sans problème. Pour une connexion conventionnelle sans bi-câblage, veuillage connecter les paires de connecteurs supérieurs et inférieurs avec les cavaliers fournis, comme indiqué sur l'illustration.

Connectez ensuite l'une des extrémités de votre cable d'enceinte aux deux bornes inférieures de votre enceinte. Si vous connectez maintainant l'autre extrémité à l'amplificateur, voirlez à relier la borne PLUS (généralement ROUGE) de l'amplificateur à la borne PLUS du panneau de connexion - et la borne MOINS (généralement NOIRE) à la borne MOINS.

Des connexions incorporetés sur des enceintes individuelles n'endommagent ni l'amplificateur ni les enceintes, mais le son semble « diffus » et pauvre en basses fréquences. Donc, si vous n'étes pas satisfait de la qualité du son après la connexion, vérifie toutes les connexions!

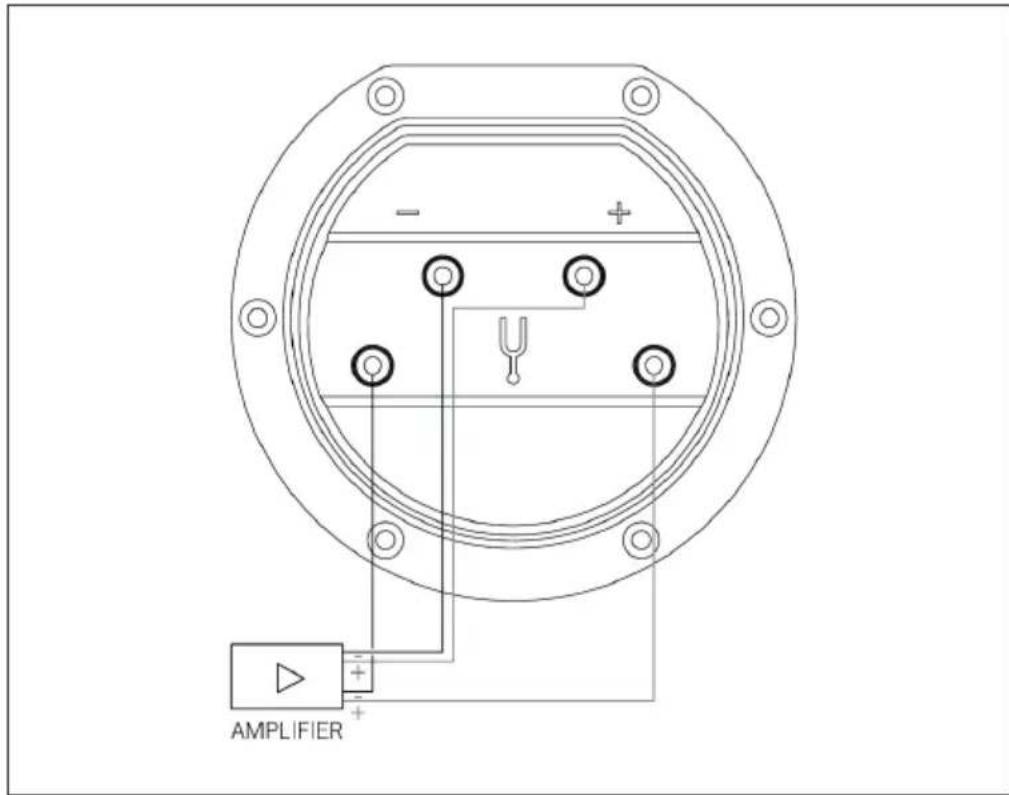

Reference 801 - Bi-Wiring (double câblage)

Des cables de haut-parleurs séparés pour les hautes/moyennes fréquences et les basses peuvent apporter une amélioration supplémentaire du son de la Reference 801. Si vous amplificateur possède 2 paires de connecteurs PLUS et MOINS par canal stéreo pouvant être utilisés simultanément, veuillez connecter votre Reference 801 comme indiqué sur l'illustration.

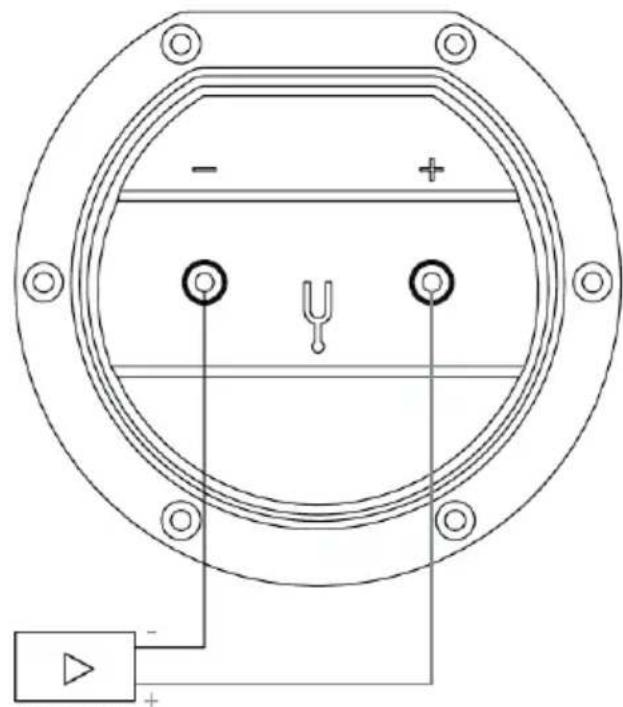

Connexion Reference 802 & 803

Nous vous recommendons d'utiliser des cables d'enceintes d'un diamètre d'au moins 1,5mm^2 pour votre enceinte d'étagère Reference 802 ou enceinte centrale Reference 803. Plus le cable est court, meilleur est le son. Les cables peuvent mesurer jusqu'à environ 5 m sans problème.

AMPLIFIER

Connectez d'abord l'une des extrémités de votre cable d'enceinte aux deux bornes de votre enceinte. Si vous connectez maintainant l'autre extrémité à l'amplificateur, veillez à relier la borne PLUS (généralement ROUGE) de l'amplificateur à la borne PLUS du panneau de connexion - et la borne MOINS (généralement NOIRE) à la borne MOINS.

Des connexions incorporets sur des enceintes individuelles n'endommagent ni l'amplificateur ni les enceintes, mais le son semble « diffus » et pauvre en basses fréquences. Donc, si vous n'étés pas satisfait de la qualité du son après la connexion, vérifie toutes les connexions!

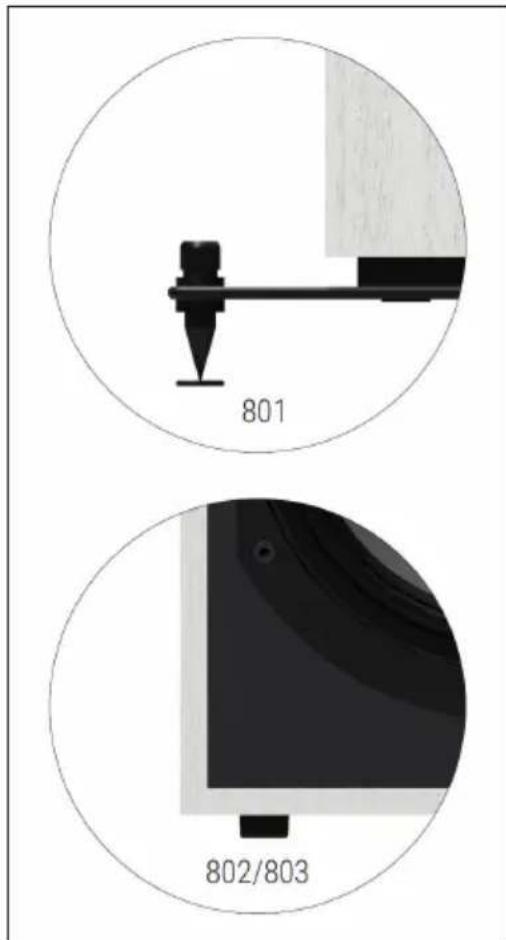

Pieds

Référence 801:

Pour un son optimal et uneonne stabilité, un pied avecdes pointes est inclus dans la livraison.

Référence 802/803:

Ces enceintes sont livrées avec des pieds en silicone. Ceux-ci inhabit les vibrations et ont donc un effet de découplage des vibrations. Si nécessaire, vous pouvez replacer les pieds en silicone par des pointes avec un filetage M8 (les pointes supplémentaires ne sont pas inclues dans la livraison).

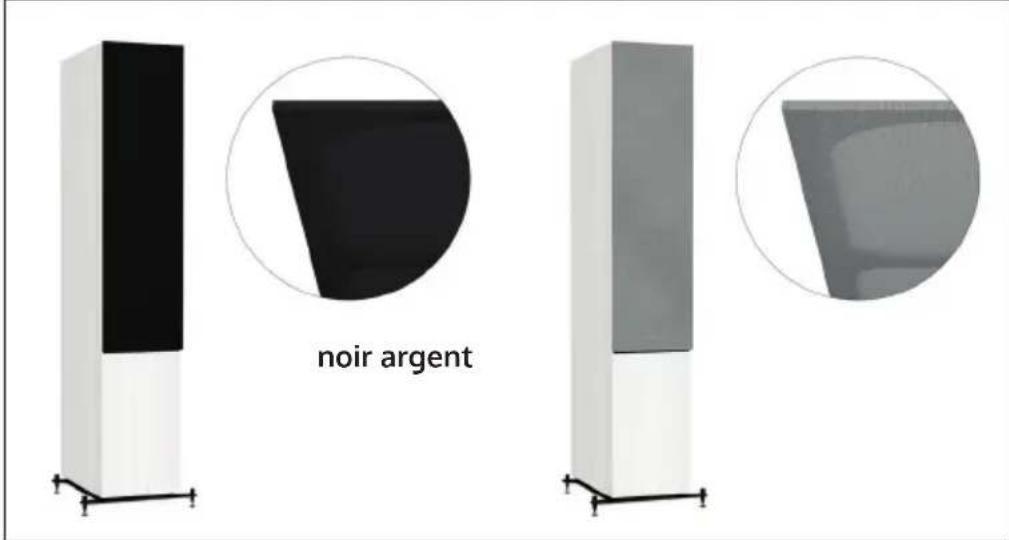

Caches d'enceintes

Lorsque vous achetez des enceintes Reference, vous receivez des caches avec un système de fixation magnétique dans la couleur que vous ave choisis. Vous pouvez facilement les installer si nécessaire.

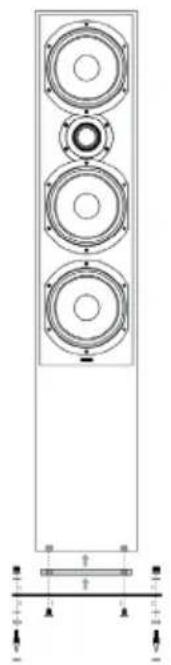

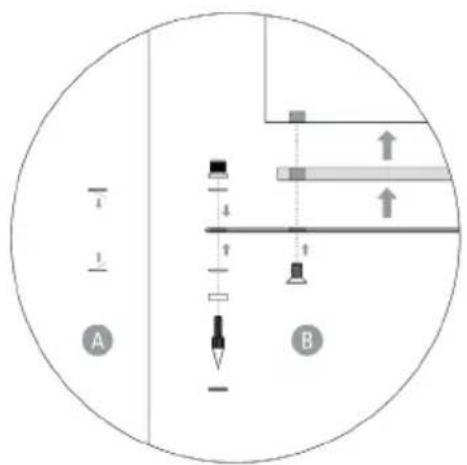

Montage sur pied Reference 801

Écrou de la pointe Plaquettes en caoutchouc avec film de protection Rondelle Pointe Plaquette de base

Une possibilité de montage sûr du pied de support estprésentée ci-dessous. Veuillez respecter l'ordre et les conseils respectifs concernant les étapes de montage. Pour un montage sûr, il faut au moins DEUX PERSONNES. Attention: Risque de blessure et de dégâtis! Les pointes sont très pointues, vous pouvez vous blesser ou endommager votre sol.

Retirer la feuille de protection des plaquettes en caoutchouc (A) et monter les pieds comme indiqué (B).

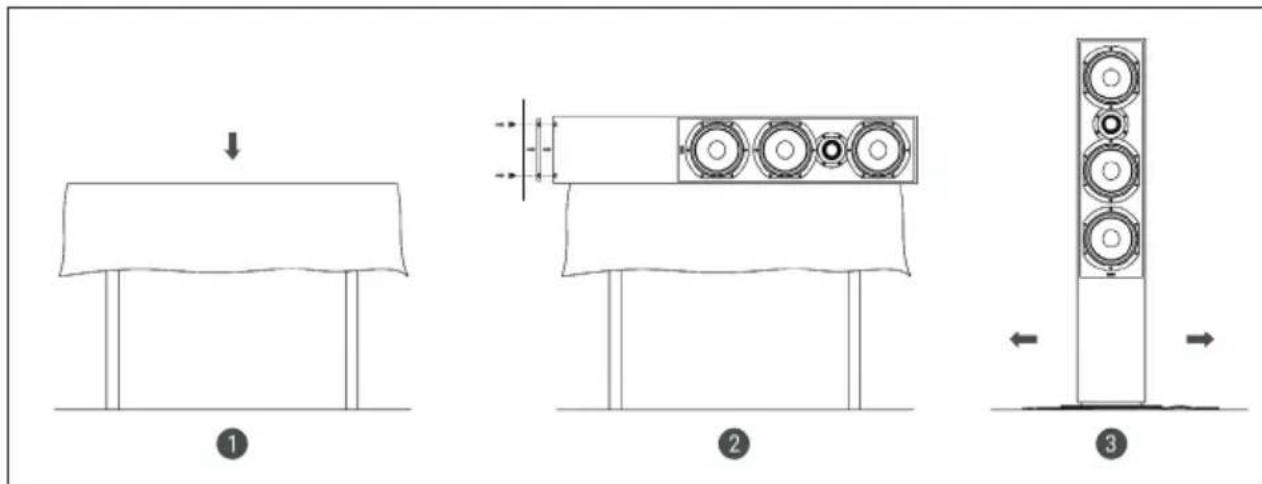

1	Avant de monter le Reference 801, veuillez poser un support approprié sur une table pour le protégger et placez l'enceinte à deux sur un côte.
2	Placez les plaques de base en métal et en bois l'une sur l'autre avec les trous superposés comme indiqué à gauche (B) et vissez ensuite les deux plaques sur le boîtier. Utilisez pour cela la clé Allen fournie.
3	Après avoir monté la plaque de base, placez l'enceinte à l'endroit approprié dans la piece, sur une couverture. Vous pouvez encore pousser légèrement le Reference 801 jusqu'à sa position définitive.

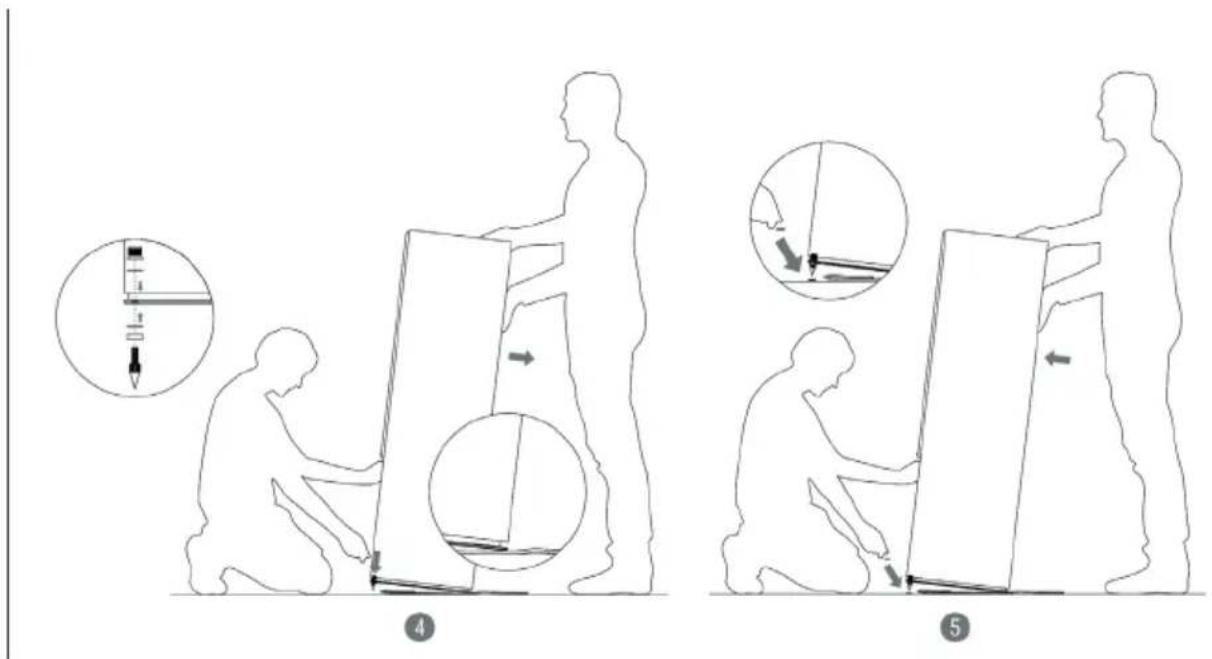

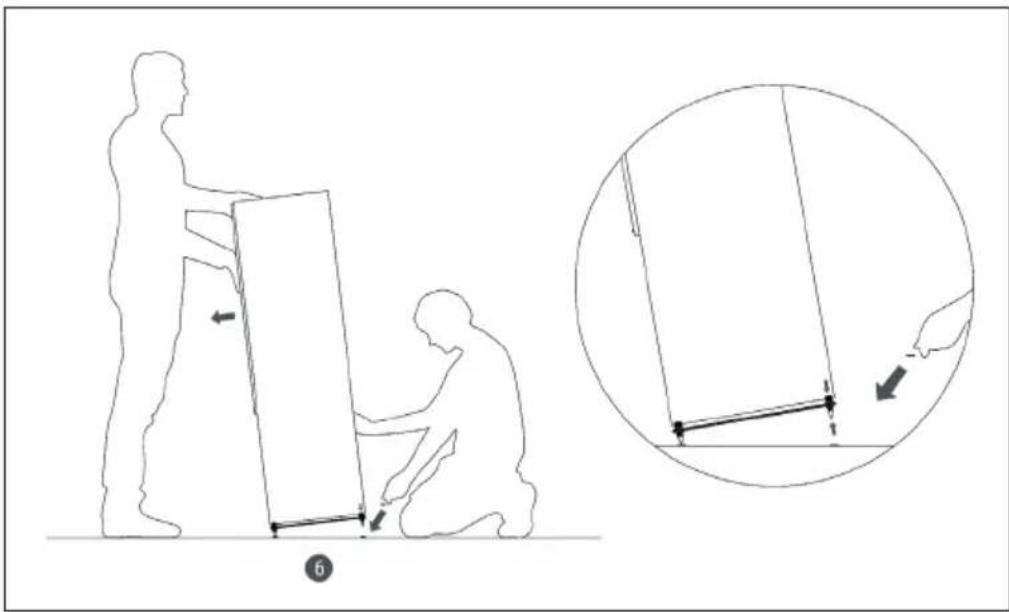

4	Inclinez légèrement l'enceinte sur l'un des bords (bord avant/ arrrière). Montez les pointes comme indiqué sur l'illustration
5	Posez ensuite l'enceinte avec les deux pointes montées sur les deux plaquettes de protection des pointes sur le sol (poussez le support légèrement vers l'arrière).

6

Répétez les étapes 4 et 5 pour les autres pointes. En ajustant les pointes, vous pouvez compenser les évventuelles inégalités du sol.

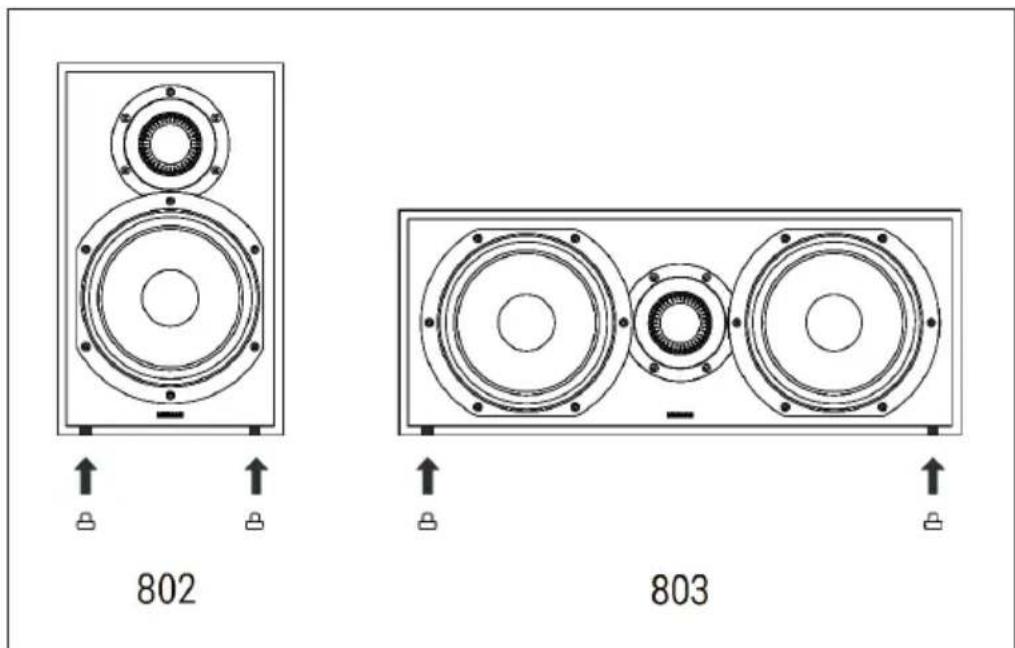

Montage sur pied Reference 802 & 803

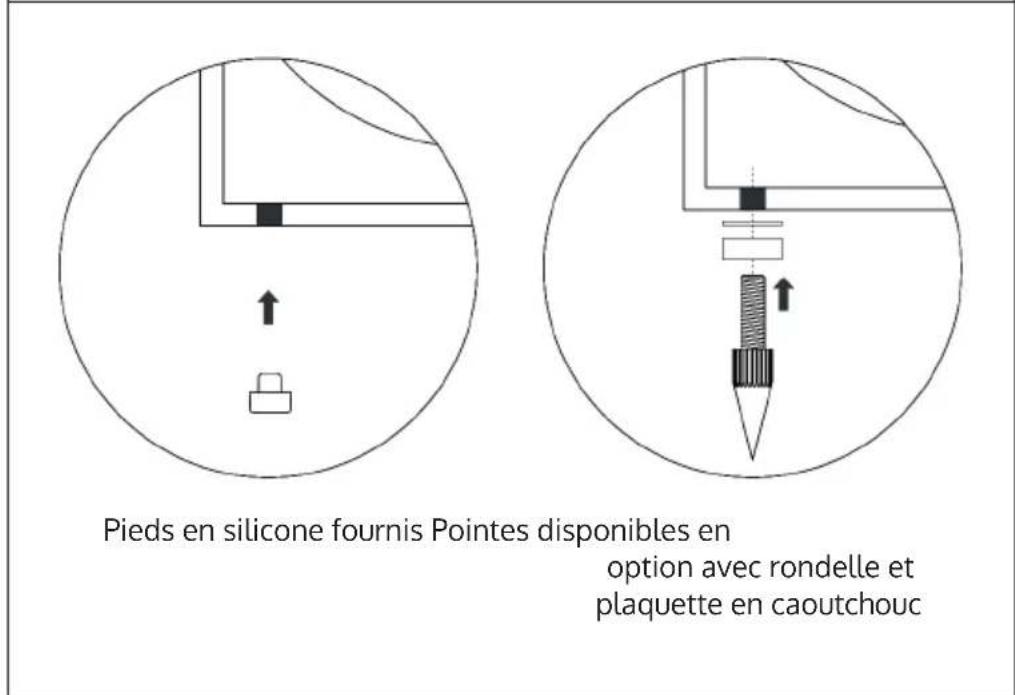

Veuillez monter les pieds en silicone fournis en les vissant légèrement dans l'insert M8. Si nécessaire, les pieds en silicone peuvent être replacés par des pointes vendues séparément.

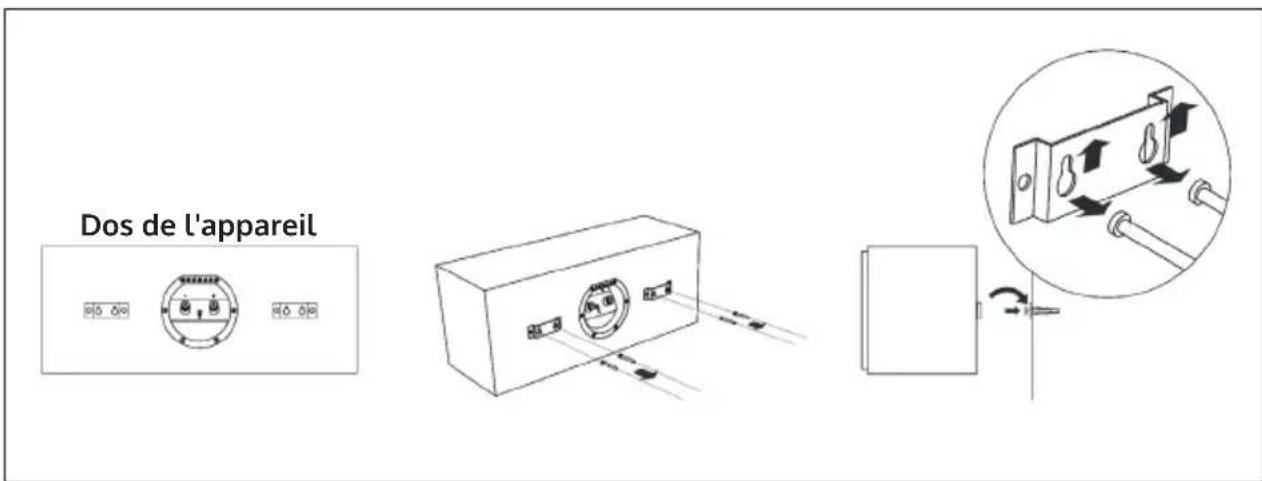

Montage mural Reference 803

Vous pouvez également fixer l'enceinte centrale Reference 803 au mur à l'aide de vis et de chevilles solides. Veuillez vous en tener à la presentation suivante. Accrochez le Reference Center 803 au mur.

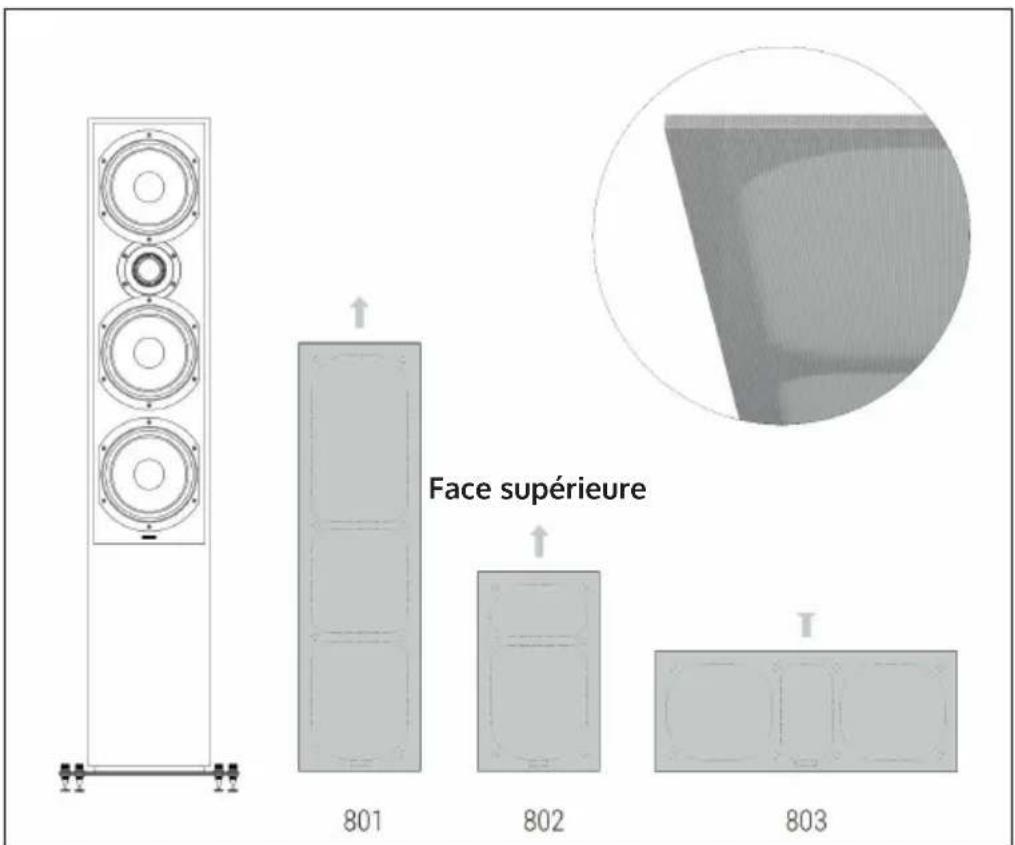

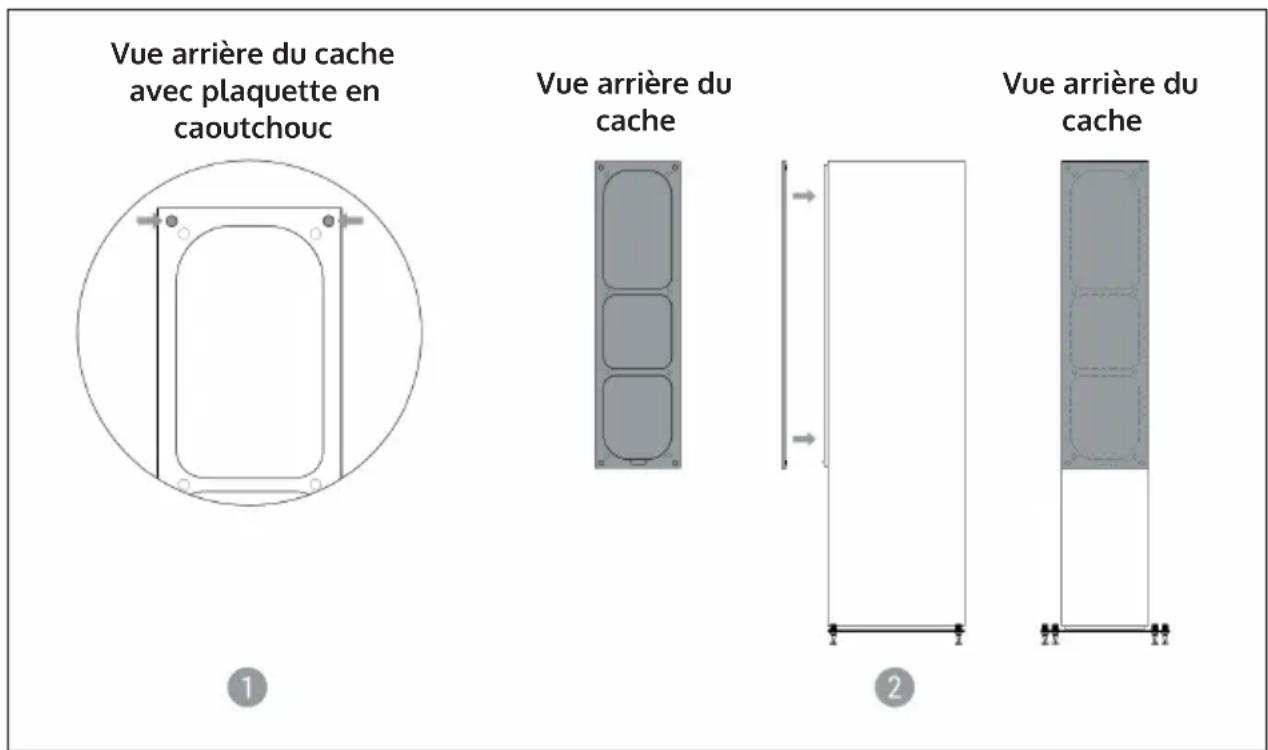

MONTAGE DU CACHED DE L'ENCEINTE

1 Les	plaquettes en caoutchouc jointes servent à protégger le baffle.
2	Grâce au système de fixation magnétique, le montage devrait être facile. Si les caches sont placés correctement (en haut/en bas), ils « s'enclenchant » à la bonne position. Veuillez vérifier que les caches sont bien fixés au boîtier.

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des apparciels électriques et électroniques est reglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures menagères. Vous doivent l'acheminer vers un point de collecte pour le recyclage des apparciels électriques et électroniques. En respectant des règles de recyclage, vous protégEZ l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez notre autorité locale ou notre service d'élimination des déchets menagers.

Importateur pour la Grande Bretagne :
