MODE D'EMPLOI Atlas D FERROLI

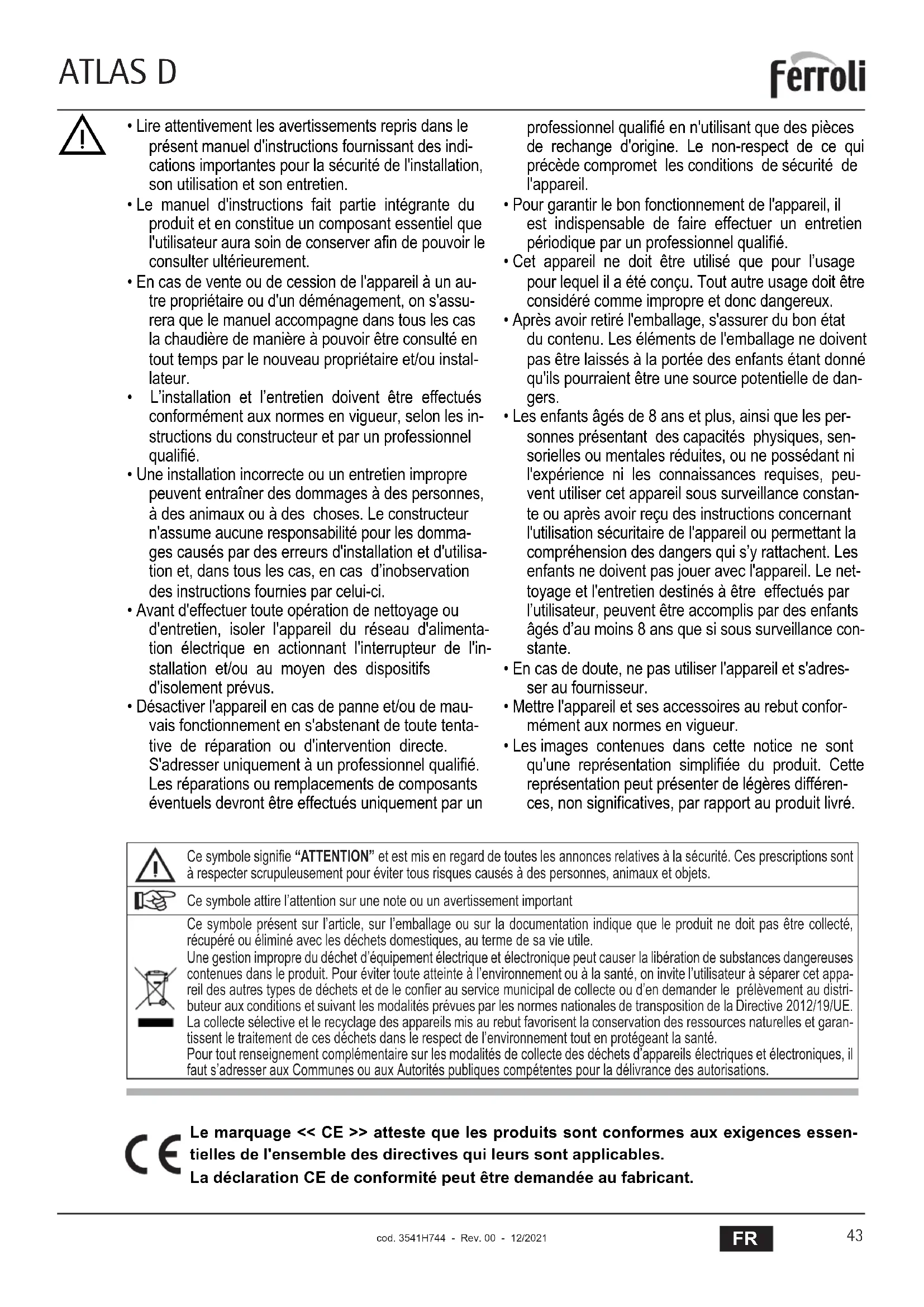

• Lire attentivement les avertissements repris dans le présent manuel d'instructions fournissant des indications importantes pour la sécurité de l'installation, son utilisation et son entretien.
• Le manuel d'instructions fait partie intégrante du produit et en constitue un composant essentiel que l'utilisateur aura soin de conserver afin de pouvoir le consulter ultérieurement.
• En cas de vente ou de cession de l'appareil à un autre propriétaire ou d'un déménagement, on s'assurera que le manuel accompagne dans tous les cas la chaudière de manière à pouvoir être consulté en tout temps par le nouveau propriétaire et/ou installateur.
• L'installation et l'entretien doivent être effectués conformément aux normes en vigueur, selon les instructions du constructeur et par un professionnel qualifié.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages à des personnes, à des animaux ou à des choses. Le constructeur n'assume aucune responsabilité pour les domma-ges causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas d'inobservation des instructions fournies par celui-ci.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe. S'adresser uniquement à un professionnel qualifié. Les réparations ou remplacements de composants éventuels devront être effectués uniquement par un

professionnel qualifié en n'utilisant que des pièces de rechange d'origine. Le non-respect de ce qui précède compromet les conditions de sécurité de l'appareil.

• Pour garantir le bon fonctionnement de l'appareil, il est indispensable de faire effectuer un entretien périodique par un professionnel qualifié.
• Cet appareil ne doit être utilisé que pour l'usage pour lequel il a été conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.
• Après avoir retiré l'emballage, s'assurer du bon état du contenu. Les éléments de l'emballage ne doivent pas être laissés à la portée des enfants étant donné qu'ils pourraient être une source potentielle de dangers.
• Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous surveillance constante ou après avoir reçu des instructions concernant l'utilisation sécuritaire de l'appareil ou permettant la compréhension des dangers qui s'y rattachent. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien destinés à être effectués par l'utilisateur, peuvent être accomplis par des enfants âgés d'au moins 8 ans que si sous surveillance constante.
• En cas de doute, ne pas utiliser l'appareil et s'adresser au fournisseur.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans cette notice ne sont qu'une représentation simplifiée du produit. Cette représentation peut présenter de légères différences, non significatives, par rapport au produit livré.

Ce symbole signifie “ATTENTION” et est mis en regard de toutes les annonces relatives à la sécurité. Ces prescriptions sont à respecter scrupuleusement pour éviter tous risques causés à des personnes, animaux et objets.

Ce symbole attire l'attention sur une note ou un avertissement important

Ce symbole présent sur l'article, sur l'emballage ou sur la documentation indique que le produit ne doit pas être collecté, récupéré ou éliminé avec les déchets domestiques, au terme de sa vie utile.

Une gestion impropre du déchet d'équipement électrique et électronique peut causer la libération de substances dangereuses contenues dans le produit. Pour éviter toute atteinte à l'environnement ou à la santé, on invite l'utilisateur à séparer cet appareil des autres types de déchets et de le confier au service municipal de collecte ou d'en demander le prélèvement au distributeur aux conditions et suivant les modalités prévues par les normes nationales de transposition de la Directive 2012/19/UE. La collecte sélective et le recyclage des appareils mis au rebut favorisent la conservation des ressources naturelles et garantissent le traitement de ces déchets dans le respect de l'environnement tout en protégeant la santé.

Pour tout renseignement complémentaire sur les modalités de collecte des déchets d'appareils électriques et électroniques, il faut s'adresser aux Communes ou aux Autorités publiques compétentes pour la délivrance des autorisations.

Le marquage << CE >> atteste que les produits sont conformes aux exigences essentielles de l'ensemble des directives qui leurs sont applicables.

La déclaration CE de conformité peut être demandée au fabricant.

FR

1. DISPOSITIONS GÉNÉRALES

• Lire attentivement et respecter les avertissements contenus dans le présent livret d'instructions.
• Après l'installation de la chaudière, l'installateur doit informer l'utilisateur sur son fonctionnement et lui remettre le présent livret qui fait partie intégrante et essentielle du produit ; en outre, ce livret doit être conservé avec soin pour toute consultation future.
• L'installation et l'entretien doivent être effectués conformément aux normes en vigueur, selon les instructions du constructeur et par des techniciens qualifiés. Toute opération sur les organes de réglage scellés est interdite.
• Une installation incorrecte ou un entretien impropre peuvent entraîner des dommages corporels ou matériels. Le constructeur n'assume aucune responsabilité pour les dommages causés par des erreurs d'installation et d'utilisation et, dans tous les cas, en cas de non observance des instructions.
• Avant d'effectuer toute opération de nettoyage ou d'entretien, isoler l'appareil du réseau d'alimentation électrique en actionnant l'interrupteur de l'installation et/ou au moyen des dispositifs d'isolement prévus.
• Désactiver l'appareil en cas de panne et/ou de mauvais fonctionnement en s'abstenant de toute tentative de réparation ou d'intervention directe. S'adresser uniquement à un technicien professionnel qualifié. Les éventuelles réparations ou remplacements de composants sont réservés exclusivement à un technicien professionnel qualifié en n'utilisant que des pièces de rechange d'origine. La non-observance de ce qui précède compromet les conditions de sécurité de l'appareil.
• Cet appareil ne peut servir que dans le cadre des utilisations pour lesquelles il a été conçu. Tout autre usage doit être considéré comme impropre et donc dangereux.
• Les éléments de l'emballage ne peuvent être laissés à la portée des enfants du fait qu'ils pourraient représenter une source potentielle de danger.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Mettre l'appareil et ses accessoires au rebut conformément aux normes en vigueur.
• Les images contenues dans ce manuel ne sont qu'une représentation simplifiée de l'appareil. Cette représentation peut présenter de légères différences, non significatives, par rapport à l'appareil.

2. INSTRUCTIONS D'UTILISATION

2.1 Introduction

Cher Client,

Nous vous remercions d'avoir choisi FERROLI, une chaudière de conception avancée, de technologie d'avant-garde, de fiabilité élevée et de haute qualité constructive. Lire attentivement les instructions contenues dans la présente notice, car elles fournissent des indications importantes concernant la sécurité d'installation, l'utilisation et l'entretien de l'appareil.

ATLAS D est un générateur de chaleur à haut rendement destiné au chauffage et à la production d'eau chaude sanitaire (option), pouvant fonctionner avec des brûleurs gaz soufflés ou gazole. Le corps de la chaudière se compose d'éléments en fonte, assemblés à l'aide de bicônes et de tirants en acier. Le système de contrôle fait appel à un microprocesseur muni d'interface numérique et de fonctions avancées de régulation de la température.

Un ballon extérieur (option), servant à la production d'eau chaude sanitaire, peut être raccordé à la chaudière. Dans ce manuel toutes les fonctions relatives à la production d'eau chaude sanitaire sont actives uniquement avec le ballon sanitaire optionnel comme indiqué au sez. 3.3

2.2 Tableau des commandes

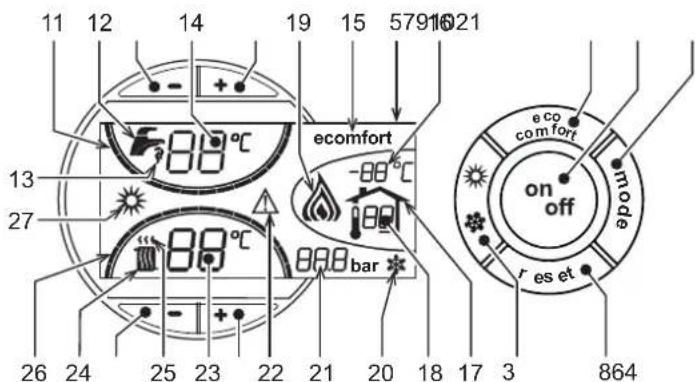

Panneau

11 12 14 19 15 579 1621 88°C ecomfort -88°C on off 88 bar 26 24 25 23 22 21 20 18 17 3 864 e co comfort mode r es et

fig. 1 - Panneau de contrôle

Légende panneau

1 Touche pour diminuer la température de l'eau chaude sanitaire
2 Touche pour augmenter la température de l'eau chaude sanitaire
3 Touche pour diminuer la température de l'installation de chauffage
4 Touche pour augmenter la température de l'installation de chauffage
5 Afficheur
6 Touche de sélection des modes Été/Hiver
7 Touche de sélection du mode Économy/Confort
8 Touche de remise à zéro

9 Touche de Marche/Arrêt de l'appareil (on/off)

10 Touche du menu "Température évolutive" (mode)

11 Indication que l'eau chaude sanitaire a atteint la température programmée

12 Symbole eau chaude sanitaire

13 Indication du fonctionnement eau chaude sanitaire

14 Programmation / température de sortie eau chaude sanitaire

15 Indication mode ECO (Économy) ou COMFORT

16 Température capteur extérieur (avec la sonde extérieure en option)

17 Elle s'affiche si la sonde extérieure ou la chronocommande à distance (options) est branchée

18 Température ambiante (avec chronocommande à distance, option)

19 Indication brûleur allumé

20 Indication fonctionnement antigel

21 Indication « pression installation de chauffage »

22 Indication Anomalie

23 Programmation / température de départ chauffage

24 Symbole chauffage

25 Indication fonctionnement chauffage

26 Indication que le départ chauffage a atteint la température programmée

27 Indication fonction Été

Indication durant le fonctionnement

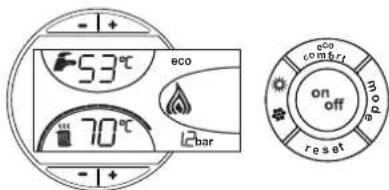

Chauffage

La demande chauffage (engendrée par le thermostat d'ambiance ou la chronocommande à distance) est indiquée par le clignotement de l'air chaud au-dessus du radiateur (rep. 24 et 25 - fig. 1).

Les voyants des degrés chauffage (rep. 26 - fig. 1) s'allument au fur et à mesure que la température du capteur de chauffage atteint la valeur fixée.

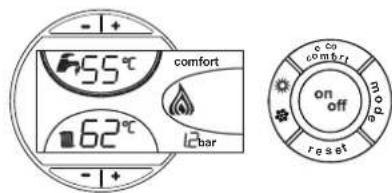

Eau chaude sanitaire (CONFORT)

La demande d'eau chaude sanitaire (engendrée par l'ouverture d'un robinet d'eau chaude sanitaire) est indiquée par le clignotement de l'eau chaude sous le robinet (rep. 12 et 13 - fig. 1). S'assurer que la fonction CONFORT (rep. 15 - fig. 1) est activée

Les voyants des degrés eau chaude sanitaire (rep. 11 - fig. 1) s'allument au fur et à mesure que la température du capteur eau chaude sanitaire atteint la valeur fixée.

Exclusion du ballon (ECO)

L'utilisateur peut exclure le chauffage/maintien de la température dans le ballon. En cas d'exclusion, l'eau chaude sanitaire ne sera pas disponible.

Lorsque le chauffage du ballon est actif (réglage par défaut), le pictogramme CONFORT (rep. 15 - fig. 1) s'affiche, tandis que lorsqu'il est désactivé, c'est le pictogramme ECO (rep. 15 - fig. 1) est activée

L'utilisateur peut désactiver le ballon (mode ECO) en appuyant sur la touche Eco/Confort (rep. 7 - fig. 1). Pour activer le mode CONFORT, réappuyer sur la touche Eco/Confort (rep. 7 - fig. 1).

2.3 Allumage et extinction

Chaudière non alimentée électriquement

fig. 4 - Chaudière non alimentée électriquement

En cas de coupure de la tension d'alimentation de l'appareil et/ou de coupure de l'arrivée de gaz, le système hors-gel ne fonctionne pas. Pour les arrêts prolongés en période hivernale et afin d'éviter les dommages causés par le gel, il est conseillé de purger toute l'eau contenue dans la chaudière et dans l'installation ; ou bien de ne vider que l'eau sanitaire et verser l'antigel approprié dans l'installation de chauffage, en respectant les prescriptions indiquées sez. 3.3.

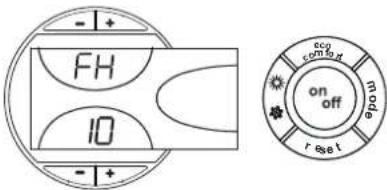

Allumage de la chaudière

• Ouvrir les vannes d'arrêt du combustible.
• Mettre l'appareil sous tension.

fig. 5 - Allumage de la chaudière

• Pendant les 120 secondes qui suivent, l'afficheur visualise FH (cycle de purge de l'air du circuit de chauffage).
• Pendant les 5 premières secondes, l'afficheur visualise également la version du logiciel de la carte.
• Dès que l'indication FH disparaît, la chaudière est prête à fonctionner automatiquement chaque fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une demande de la part du thermostat d'ambiance.

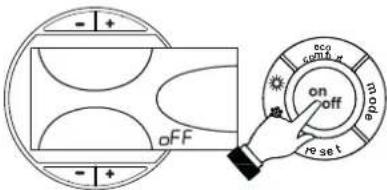

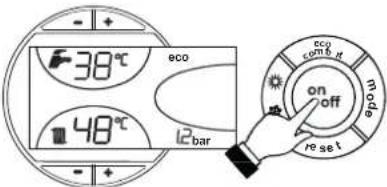

Extinction de la chaudière

Appuyer sur la touche on/off (rep. 9 - fig. 1) pendant 1 seconde.

fig. 6 - Extinction de la chaudière

Quand la chaudière est éteinte, la carte électronique est encore alimentée en énergie électrique.

Le fonctionnement de l'eau chaude sanitaire et du chauffage est désactivé. Le système hors-gel reste actif.

Pour rallumer la chaudière, appuyer à nouveau sur la touche on/off (rep. 9 - fig. 1) pendant 1 seconde.

La chaudière est prête à fonctionner immédiatement chaque fois que l'on prélève de l'eau chaude sanitaire ou en présence d'une demande de la part du thermostat d'ambiance.

2.4 Réglages

Commutation Été/Hiver

Appuyer sur la touche été/hiver (rep. 6 - fig. 1) pendant 1 seconde.

L'afficheur montre le symbole Été (rep. 27 - fig. 1) : la chaudière ne fournira que de l'eau chaude sanitaire. Le système hors-gel reste actif.

Pour désactiver le mode Été, appuyer à nouveau sur la touche été/hiver (rep. 6 - fig. 1) pendant 1 seconde.

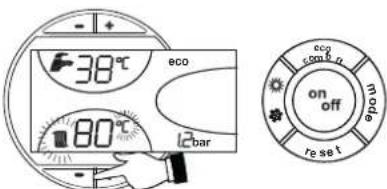

Réglage de la température de chauffage

Pour régler la température entre 30° C (minimum) et 80° C (maximum), agir sur les touches du chauffage (rep. 3 et 4 - fig. 1).

Toutefois, il est conseillé de ne pas faire fonctionner la chaudière en dessous de 45 °C.

38°C 80°C 12bar eco on off reset

fig. 9

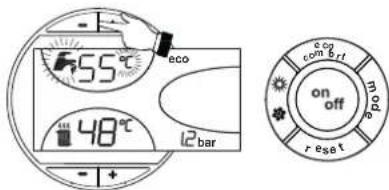

Réglage de la température de l'eau chaude sanitaire

Pour régler la température entre 10 °C (minimum) et 65 °C (maximum), agir sur les touches eau chaude sanitaire -/+ (rep. 1 et 2 - fig. 1).

55°C 48°C 12bar eco on off com brt mode reset

fig. 10

Régulation de la température ambiante (par thermostat d'ambiance en option)

Programmer à l'aide du thermostat d'ambiance la température souhaitée à l'intérieur des pièces. Si le thermostat d'ambiance n'est pas monté, la chaudière maintiendra la température dans l'installation à la consigne départ.

Régulation de la température amblante (par chronocommande à distance en option)

Programmer à l'aide de la chronocommande à distance la température souhaitée à l'intérieur des pièces. La chaudière réglera la température dans le circuit d'eau de l'installation en fonction de la température ambiante demandée. Pour le fonctionnement par chronocommande à distance, se reporter au manuel d'utilisation spécifique.

Température évolutive

Lorsqu'une sonde extérieure (option) est installée, l'afficheur du tableau des commandes (rep. 5 - fig. 1) montre la température extérieure actuelle mesurée par la sonde. Le système de régulation de la chaudière travaille en mode "température évolutive". Dans ce mode, la température d e l'installation chauffage est régulée en fonction des conditions climatiques extérieures de manière à garantir un confort élevé et une économie d'énergie pendant toute l'année. En particulier, lorsque la température extérieure augmente, la température de départ installation diminue selon une courbe donnée "de compensation.

Avec le réglage évolutif, la température programmée à l'aide des touches chauffage -/+ (rep. 3 et 4 - fig. 1) devient la température maximum de départ installation. Il est conseillé de régler la valeur maximale pour permettre au système de réguler la température sur toute la plage utile de fonctionnement.

La chaudière doit être réglée au cours de l'installation par un professionnel qualifié. Noter que l'utilisateur pourra faire des adaptations ou ajustements éventuels pour améliorer le confort.

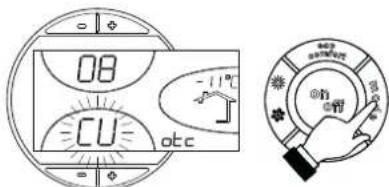

Courbe de compensation et déplacement des courbes

Appuyer une fois sur la touche mode (rep. 10 - fig. 1) pour afficher la courbe de compensation actuelle (fig. 11). Il est possible de la modifier à l'aide des touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).

Régler la courbe désirée de 1 à 10, selon la caractéristique (fig. 13).

Si la courbe est réglée sur 0, le réglage de la température évolutive est désactivé.

08 -11°C CU otc

fig. 11 - Courbe de compensation

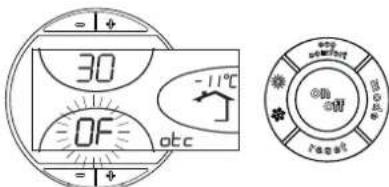

Appuyer sur les touches chauffage (rep. 3 et 4 - fig. 1) pour passer au déplacement parallèle des courbes (fig. 14), qui peut être modifié à l'aide des touches eau chaude sanitaire (rep. 1 et 2 - fig. 1).

-1 30 -11°C -0F atc = +

fig. 12 - Déplacement parallèle des courbes

Réappuyer sur la touche mode (rep. 10 - fig. 1) pour quitter le mode de réglage des courbes parallèles.

Si la température ambiante est inférieure à la valeur désirée, il est conseillé de définir une courbe supérieure et vice versa. Augmenter ou diminuer d'une unité et vérifier le résultat dans la pièce ou le local.

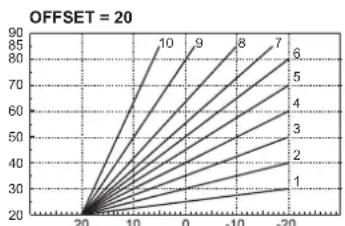

fig. 13 - Courbes de compensation

fig. 14 - Exemple de déplacement parallèle des courbes de compensation

Réglages à partir de la chronocommande à distance

Si la chaudière est reliée à la chronocommande à distance (option), les réglages ci-dessus seront gérés comme indiqué dans le tableau tableau 1. De plus, l'afficheur du panneau de commande (rep. 5 - fig. 1) montre la température ambiante actuelle, mesurée par la chronocommande à distance.

Tableau 1

Réglage de la température de chauffage	Le réglage peut être exécuté tant depuis le menu de la chronocommande à distance que du panneau de commande de la chaudière.
Réglage de la température de l'eau chaude sanitaire	Le réglage peut être exécuté tant depuis le menu de la chronocommande à distance que du panneau de commande de la chaudière.
Commutation Été/Hiver	Le mode Été a la priorité sur une éventuelle demande de chauffage provenant de la chronocommande à distance.
Sélection Eco/Confort	En désactivant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière se place en mode Economy. Dans cette condition, la touche 7 - fig. 1 sur le panneau de la chaudière est désactivée.
	En activant l'eau chaude sanitaire à partir du menu de la chronocommande à distance, la chaudière sélectionne le mode Confort. Dans cette condition, il est possible de sélectionner un des deux modes à l'aide de la touche 7 - fig. 1 du panneau de la chaudière.
Température évolutive	La chronocommande à distance ainsi que la carte de la chaudière gèrent le réglage de la température évolutive : la température évolutive de la carte de la chaudière a la priorité.

Réglage de la pression hydraulique de l'installation

La pression de remplissage avec l'installation à froid (lue sur l'afficheur) doit être d'environ 1,0 bar. Si la pression de l'installation descend en dessous de la valeur minimale, la carte chaudière activera l'anomalie F37 (fig. 15).

F37

fig. 15 - Anomalie de pression insuffisante sur l'installation

Après le rétablissement de la pression de l'installation, la chaudière activera le cycle de purge de l'air pendant 120 secondes ; cette condition est signalée sur l'afficheur par la mention FH.

3. INSTALLATION

3.1 Dispositions générales

L'INSTALLATION DE LA CHAUDIÈRE DOIT ÊTRE EFFECTUÉE CONFORMÉMENT AUX TEXTES RÉGLEMENTAIRES ET RÈGLES DE L'ART EN VIGUEUR, SUIVANT LES INSTRUCTIONS DU CONSTRUCTEUR ET PAR UN PROFESSIONNEL QUALIFIÉ.

3.2 Emplacement

La chaudière doit être installée dans un local approprié, muni d'ouvertures d'aération vers l'extérieur en conformité avec les normes en vigueur. En présence de plusieurs brûleurs ou aspirateurs dans le même local qui fonctionnent simultanément, les ouvertures d'aération doivent être dimensionnées pour le fonctionnement de tous les appareils. Le lieu d'installation doit être exempt de tous objets ou matériaux inflammables, gaz corrosifs, poussières et substances volatiles: aspirés par le ventilateur du brûleur, ces éléments pourraient boucher les conduits internes du brûleur ou la tête de combustion. Le local d'installation du brûleur doit en outre être sec et à l'abri de la pluie, de la neige et du gel.

Si l'appareil est installé entre deux meubles ou juxtaposé, prévoir de l'espace pour le démontage du manteau et pour l'entretien normal. S'assurer en particulier qu'après le montage du brûleur sur la porte avant de la chaudière, la porte en question puisse s'ouvrir sans que le brûleur n'aille buter contre les parois ou autres obstacles.

3.3 Raccordements hydrauliques

La capacité thermique de l'appareil sera préalablement définie à l'aide d'un calcul des besoins caloriques de l'édifice, conformément aux normes en vigueur. L'installation doit comprendre tous les accessoires requis pour garantir un fonctionnement correct et régulier. Il est conseillé d'installer entre la chaudière et le circuit, des vannes d'arrêt (ou d'isolement) permettant, au besoin, d'isoler la chaudière de l'installation.

L'évacuation de la soupape de sûreté doit être raccordée à un entonnoir d'écoulement, ou à une tuyauterie de récupération, pour éviter le dégorgement d'eau au sol en cas de surpression dans le circuit de chauffage. Dans le cas de non-respect de la règle ci-dessus, le fabricant de la chaudière ne saurait être tenu pour responsable de l'intervention de la soupape de sécurité et donc consécutivement de l'inondation de la pièce ou du local.

Ne pas utiliser les tuyauteries hydrauliques comme mise à la terre de l'installation électrique ou d'appareils électriques.

Avant l'installation, laver soigneusement toutes les tuyauteries de l'installation afin d'éliminer toutes les impuretés ou résidus risquant de compromettre le bon fonctionnement de l'appareil.

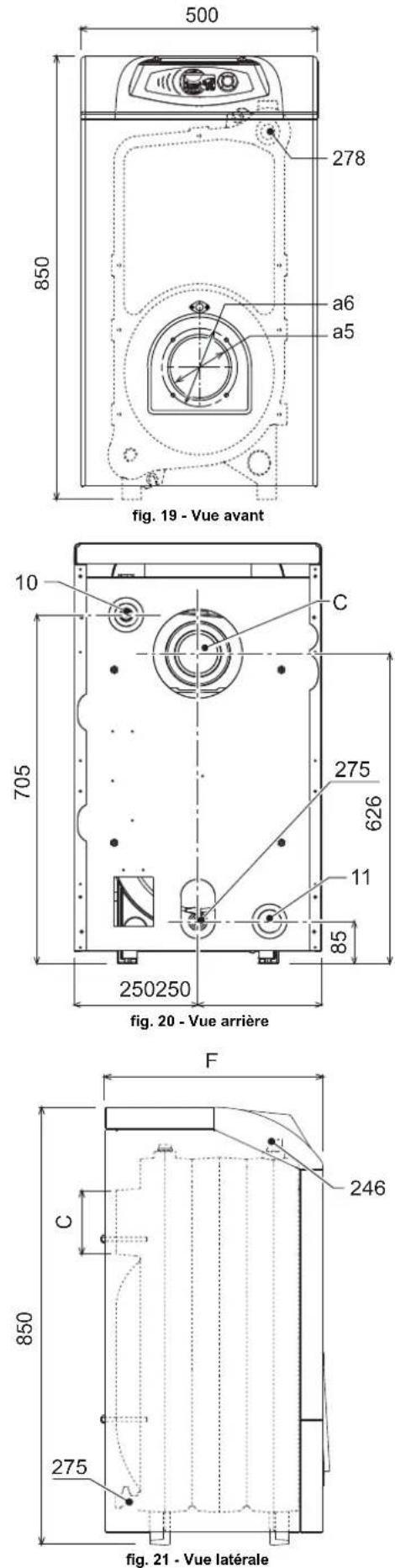

Effectuer les raccordements aux points prévus, comme indiqué sur le dessin de cap. 5 et conformément aux pictogrammes se trouvant sur l'appareil.

Caractéristiques de l'eau de l'installation

En présence d'une eau ayant un degré de dureté supérieur à 25° Fr (1°F = 10ppm CaCO3), il est recommandé d'utiliser une eau spécialement traitée afin d'éviter toute incrustation éventuelle dans la chaudière. Le traitement ne doit pas réduire la dureté à des valeurs inférieures à 15°F (DPR 236/88, utilisation de l'eau destinée à la consommation humaine). Le traitement de l'eau utilisée s'impose également dans le cas de circuits d'installation très étendus ou d'appoints fréquents d'eau dans l'installation.

En présence d'installation de détartrants au niveau de l'entrée de l'eau froide dans la chaudière, faire particulièrement attention à ne pas réduire de façon excessive la dureté de l'eau car cela entraînerait une dégradation prématurée de l'anode de magnésium du ballon.

Système antigel, produits antigel, additifs et inhibiteurs.

La chaudière est équipée d'un système antigel dans l'électronique de fonctionnement qui active la chaudière en mode chauffage quand la température de l'eau de départ installation descend en dessous de 6 °C. Le système n'est pas actif en cas de coupure de la tension d'alimentation de la chaudière et/ou de coupure de l'arrivée du gaz à la chaudière. Si nécessaire, il est possible d'utiliser des liquides antigel, des additifs et des inhibiteurs, seulement et exclusivement si le producteur de ces liquides ou additifs fournit une garantie qui assure que ses produits sont idoines à l'utilisation et ne provoquent pas de dommages à l'échangeur de la chaudière ou à d'autres composants et/ou matériaux de la chaudière et de l'installation. Il est interdit d'utiliser des liquides antigel, des additifs et des inhibiteurs non spécifiquement prévus pour l'utilisation dans des installations thermiques et compatibles avec les matériaux composant la chaudière et l'installation.

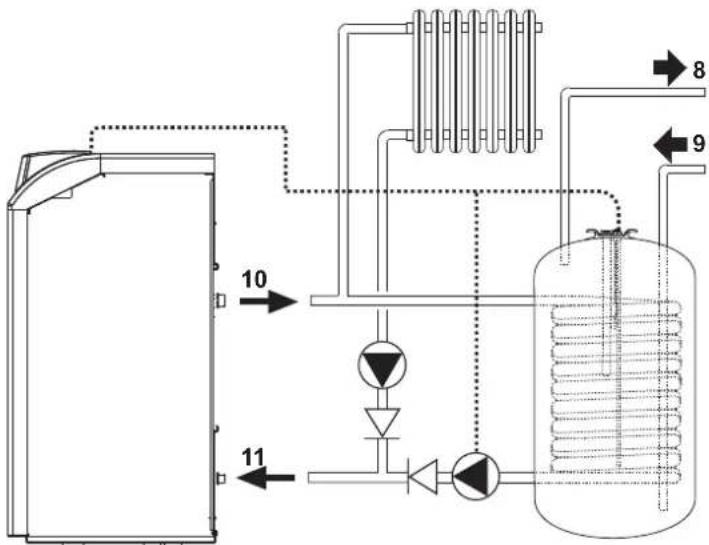

Raccordement à un ballon servant à la production d'eau chaude sanitaire

La carte électronique de l'appareil est conçue pour la gestion d'un ballon externe pour la production d'eau chaude sanitaire. Effectuer les raccordements hydrauliques selon le schéma fig. 16 (pompes et soupapes de non retour doivent être fournis à part). Effectuer : les raccordements électriques comme indiqué au cap. 5.4. Utiliser une sondeFERRO-LI. Le système de contrôle de la chaudière à l'allumage suivant reconnaît la présence de la sonde du ballon et se configure automatiquement, en activant l'afficheur et le contrôle relatifs à la fonction sanitaire.

fig. 16 - Schéma de branchement à un ballon externe

Légende

8 Sortie eau chaude sanitaire

9 Entrée d'eau froide sanitaire

10 Départ installation

11 Retour installation

3.4 Raccordement du brûleur

Le brûleur à gazole, à air soufflé pour foyers pressurisés, peut être utilisé si ses caractéristiques de fonctionnement sont adaptées aux dimensions du foyer de la chaudière et à sa surpression Le brûleur doit être choisi préliminairement en respectant les instructions du fabricant, en fonction du domaine de travail, des consommations de combustible et des pressions, ainsi que de la longueur de la chambre de combustion. Le brûleur doit être monté conformément aux instructions de son fabricant.

La puissance électrique absorbée par le brûleur ne doit pas dépasser la valeur indiquée dans le tableau des données techniques.

3.5 Raccordements électriques

Raccordement au réseau électrique

La sécurité électrique de l'appareil ne peut être assurée que lorsque celui-ci est correctement raccordé à un dispositif de mise à la terre efficace conformément aux normes électriques en vigueur. Faire vérifier par un professionnel qualifié l'efficacité et la conformité du dispositif de mise à la terre. Le constructeur ne saur être tenu pour responsable des dommages éventuels découlant de l'absence de connexion de mise à la terre efficace. Faire vérifier que l'installation électrique est adaptée à la puissance maximale absorbée par l'appareil, indiquée sur la plaque signalétique de la chaudière.

La chaudière est précâblée; le câble de raccordement au réseau électrique est de type "Y" sans fiche. Les connexions au réseau électrique doivent être réalisées par raccordement fixe et dotées d'un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm, en interposant des fusibles de 3A maximum entre la chaudière et la ligne. Il est important de respecter la polarité (LIGNE: câble marron / NEUTRE: câble bleu / TERRE: câble jaune-vert) dans les raccordements au réseau électrique. Lors de l'installation ou du remplacement du câble d'alimentation, la longueur du conducteur de terre doit être de 2 cm plus longue des autres.

Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur. En cas d'endommagement du câble, éteindre l'appareil et confier exclusivement son remplacement à un professionnel qualifié. En cas de remplacement du câble d'alimentation, utiliser exclusivement un câble "HAR H05 VV-F" 3x0,75 mm2 avec diamètre extérieur de 8 mm maximum.

Thermostat d'ambiance (optionnel)

ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE À CONTACTS PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CARTE ÉLECTRONIQUE EST IRRÉMÉDIABLEMENT DÉTÉRIORÉE.

En raccordant une chronocommande ou un interrupteur horaire (minuterie), éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'interruption. Leur alimentation doit se faire par raccordement direct au secteur ou par piles selon le type de dispositif.

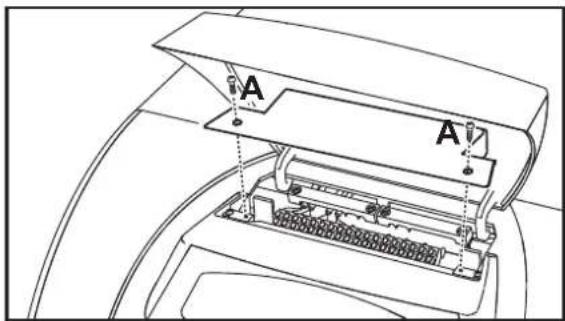

Accès au bornier électrique

Dévisser les deux vis "A" situées sur la partie supérieure du tableau et déposer le volet.

A A7

fig. 17 - Accès au bornier

3.6 Raccordement au conduit de fumée

L'appareil peut être raccordé à une cheminée conçue et construite conformément aux normes en vigueur. Le conduit entre la chaudière et la cheminée doit être en matériau adapté à cette fonction, c'est-à-dire qu'il doit résister à la chaleur et à la corrosion. Il est recommandé de soigner l'étanchéité dans les points de jonction et de calorifuger toute la conduite entre la chaudière et la cheminé, pour éviter la formation d'eau de condensation.

4. UTILISATION ET ENTRETIEN

Toutes les opérations de réglage, transformation, mise en service, entretien décrites ci-après sont réservées à des techniciens qualifiés (ayant suivi la formation professionnelle prévue par les normes en vigueur) tel que le personnel du SAV.

FERROLI Toute responsabilité contractuelle et extracontractuelle du constructeur est exclue pour les dommages causés par des erreurs dans l'installation et l'utilisation et, dans tous les cas, par le non-respect des instructions fournies par le constructeur.

4.1 Réglages

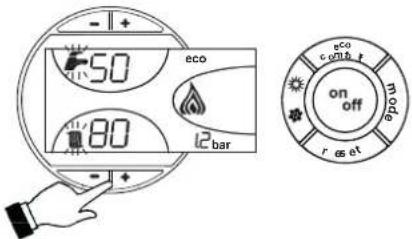

Validation du mode TEST

Appuyer simultanément 5 secondes sur les touches chauffage (rep. 3 et 4 - fig. 1) pour valider le mode TEST. La chaudière se met en marche indépendamment de la demande de l'installation chauffage ou de l'eau chaude sanitaire.

Les symboles de chauffage (rep. 24 - fig. 1) et sanitaire (rep. 12 - fig. 1) clignotent sur l'afficheur.

Pour quitter le mode TEST, refaire la séquence d'activation.

Le mode TEST se désactive en tout cas automatiquement au bout de 15 minutes.

Réglage du brûleur

Le rendement de la chaudière et son fonctionnement correct dépendent en tout premier lieu de la précision des réglages du brûleur. Respecter scrupuleusement les instructions fournies par le fabricant correspondant. Le premier étage des brûleurs à deux étages doit être réglé sur une puissance non inférieure à la puissance minimale nominale de la chaudière. La puissance du deuxième stade ne doit pas dépasser la puissance nominale maximale de la chaudière.

4.2 Mise en service

Vérifications à exécuter au premier allumage et après toutes les opérations d'entretien au cours desquelles des déconnexions auraient été effectuées ou des interventions sur les dispositifs de sécurité ou parties de la chaudière :

Avant d'allumer la chaudière

• Ouvrir les soupapes d'arrêt éventuelles entre la chaudière et l'installation.
• Vérifier l'étanchéité de l'installation du combustible.
• Vérifier le préremplissage correct du vase d'expansion
• Remplir les tuyauteries et assurer l'évacuation complète de l'air dans la chaudière et les installations, en ouvrant la vanne d'évent d'air sur la chaudière et les vannes d'évent sur l'installation.
• Vérifier qu'il n'y ait pas de fuites d'eau dans l'installation ni dans la chaudière.
• Vérifier le raccordement de l'installation électrique et le fonctionnement de la mise à la terre
• Vérifier qu'il n'y ait pas de liquides ou de matériaux inflammables dans les alentours immédiats de la chaudière

Vérifications en cours de fonctionnement

• Allumer l'appareil ainsi qu'il est décrit sez. 2.3.
• S'assurer de l'étanchéité des circuits combustible et eau.
• Contrôler l'efficacité de la cheminée et des conduits d'air/fumées pendant le fonctionnement de la chaudière.
• Vérifier que la circulation d'eau entre la chaudière et l'installation s'effectue correctement.
• Vérifier que l'allumage de la chaudière se fasse correctement, en effectuant plusieurs essais d'allumage et d'extinction au moyen du thermostat d'ambiance et de la commande à distance.
• S'assurer que la consommation de combustible indiquée par le compteur corresponde à celle qui est indiquée sur le tableau des caractéristiques techniques sez. 5.3.
• Contrôler que la porte du brûleur et le volet de la chambre des fumées sont étanches.
• Contrôler que le brûleur fonctionne correctement. Pour ce contrôle, utiliser les outils corrects et suivre les instructions du constructeur.
• Vérifier la programmation correcte des paramètres et effectuer les personnalisations (courbe de compensation, puissance, température etc...).

4.3 Entretien

Contrôle périodique

Pour un fonctionnement correct durable de l'appareil, il est nécessaire de faire effectuer par un professionnel qualifié un contrôle annuel qui prévoit les opérations suivantes :

• Les dispositifs de commande et de sécurité doivent fonctionner correctement
• Le circuit d'évacuation des fumées doit être parfaitement efficace.
• S'assurer que les tuyauteries d'alimentation et de retour du combustible ne sont pas bouchées ni endommagées
• Nettoyer le filtre d'aspiration du combustible
• Noter la consommation de combustible correcte
• Effectuer le nettoyage de la tête de combustion dans la zone de sortie du combustible, sur le disque de turbulence

• Faire fonctionner le brûleur à pleine allure pendant dix minutes et analyser la combustion en vérifiant

• les réglages corrects de tous les éléments indiqués dans la présente notice

• Les températures des fumées au conduit de fumée

• Le pourcentage de CO2

• Les conduits de fumée doivent être libres de tout obstacle et ne pas présenter de fuites

• Le brûleur et l'échangeur doivent être en parfait état de propreté et détartrés. Pour le nettoyage ne pas utiliser de produits chimiques ni de brosses en acier.
• Les installations de gaz et d'eau doivent être parfaitement étanches
• La pression de l'eau dans l'installation à froid doit être d'environ 1 bar ; si ce n'est pas le cas, ramener la pression à cette valeur.
• La pompe de circulation ne doit pas être bloquée.
  • Le vase d'expansion doit être gonflé.
• Contrôler l'anode au magnésium et, le cas échéant, la remplacer

L'éventuel nettoyage de l'habillage, du tableau de commande et des « enjoliveurs » de la chaudière peut être effectué avec un chiffon doux et humide, éventuellement imbibé d'eau savonneuse. Tous les produits abrasifs et solvants sont à proscrire.

Nettoyage de la chaudière

1. Couper l'alimentation électrique de la chaudière.
2. Ôter le panneau avant supérieur et le panneau inférieur.
3. Dévisser les pommeaux de la porte pour l'ouvrir.
4. Nettoyer l'intérieur de la chaudière et tout le parcours des fumées à l'aide d'un écouvillon ou de l'air comprimé.
5. Refermer la porte avant de la bloquer à l'aide du pommeau correspondant.

Pour nettoyer le brûleur, consulter les instructions fournies par le fabricant.

4.4 Dépannage

Diagnostic

La chaudière est équipée d'un dispositif d'autodiagnostic avancé. En cas d'anomalies de fonctionnement de la chaudière, l'affichage clignote avec le symbole d'anomalie (rep.22 - fig. 1) indiquant le code de l'anomalie.

Il y a des anomalies qui provoquent des blocages permanents (marqués par la lettre "A"): pour rétablir le fonctionnement il suffit d'appuyer la touche RESET (rep. 8 - fig. 1) pendant 1 seconde ou grâce au RESET de la chronocommande à distance (option) si installée ; si la chaudière ne redémarre pas résoudre d'abord l'anomalie.

Les autres anomalies qui causent un blocage momentané de la chaudière sont indiquées à l'aide de la lettre "F"); ces anomalies sont automatiquement éliminées dès que la valeur se trouve de nouveau dans la plage de fonctionnement normal de la chaudière.

Tableau 2 - Liste des anomalies

Code anomalie	Anomalie Causes probables	Solution
A01	Blocage du brûleur (LA RAZ A LIEU UNIQUE-MENT SUR LE BRÛLEUR)	Voir notice du brûleur
A02	Anomalie paramètres carte M	Mauvais paramétrage de la carte	Vérifier et éventuellement modifier le paramètre carte
A03	Déclenchement de la protection de surtempérature	Capteur chauffage endommagé	Contrôler le positionnement et le fonctionnement corrects du capteur de température chauffage
		Absence de circulation d'eau dans l'installation	Vérifier le circulateur
		Présence d'air dans l'installation	Purger l'installation
A04	Anomalie paramètres carte M	Mauvais paramétrage de la carte	Vérifier et éventuellement modifier le paramètre carte
F07	Anomalie câblage Connecteur	X5 débranché Vérifier le câblage
F09	Anomalie paramètres carte M	Mauvais paramétrage de la carte	Vérifier et éventuellement modifier le paramètre carte
F10	Anomalie capteur départ 1	Capteur endommagé	Contrôler le câblage ou remplacer le capteur
		Câblage en court-circuit
		Câblage interrompu
F11	Anomalie capteur d'eau chaude sanitaire	Capteur endommagé	Contrôler le câblage ou remplacer le capteur
		Câblage en court-circuit
		Câblage interrompu
F12	Anomalie paramètres carte M	Mauvais paramétrage de la carte	Vérifier et éventuellement modifier le paramètre carte
F13	Anomalie câblage Connecteur	X12 débranché Vérifier le câblage
F14	Anomalie capteur départ 2	Capteur endommagé	Contrôler le câblage ou remplacer le capteur
		Câblage en court-circuit
		Câblage interrompu
F16	Anomalie paramètres carte M	Mauvais paramétrage de la carte	Vérifier et éventuellement modifier le paramètre carte
F34	Tension d'alimentation inférieure à 170 V.	Problèmes au réseau électrique	Vérifier l'installation électrique
F35	Fréquence de réseau anormale	Problèmes au réseau électrique	Vérifier l'installation électrique
F37	Pression eau installation incorrecte	Pression trop basse	Remplir l'installation
		Capteur endommagé	Vérifier le capteur
F39	Anomalie sonde extérieure	Sonde endommagée ou court-circuit câblage	Contrôler le câblage ou remplacer le capteur
		Sonde débranchée après l'activation de la fonction "température évolutive"	Rebrancher la sonde extérieure ou désactiver la fonction "température évolutive"
F40	Pression eau installation incorrecte	Pression trop haute	Vérifier l'installation
			Contrôler la soupape de sécurité
			Vérifier le vase d'expansion
A41	Positionnement des capteurs	Capteur de départ non monté sur le corps de la chaudière	Contrôler le positionnement et le fonctionnement corrects du capteur de température chauffage
F42	Anomalie capteur de température chauffage	Capteur endommagé	Remplacer le capteur
F47	Anomalie capteur de pression eau installation	Câblage interrompu	Vérifier le câblage

5. CARACTÉRISTIQUES ET DONNÉES TECHNIQUES

5.1 Dimensions, raccords et composants principaux

	C∅ mm	Fmm	a5∅ mm	a6∅ mm
ATLAS D 25	120÷130 400 115	150
ATLAS D 37	120÷130 500 115	150
ATLAS D 50	120÷130 600 115	150
ATLAS D 63	120÷130 700 115	150
ATLAS D 75	120÷130 800 115	150

10 Départ installation 1" 1/2"

11 Retour installation 1" 1/2"
246 Transducteur de pression
275 Robinet de vidange circuit chauffage
278 Capteur double (chauffage + sécurité)
a5 Orifice brûleur
a6 Raccordement brûleur

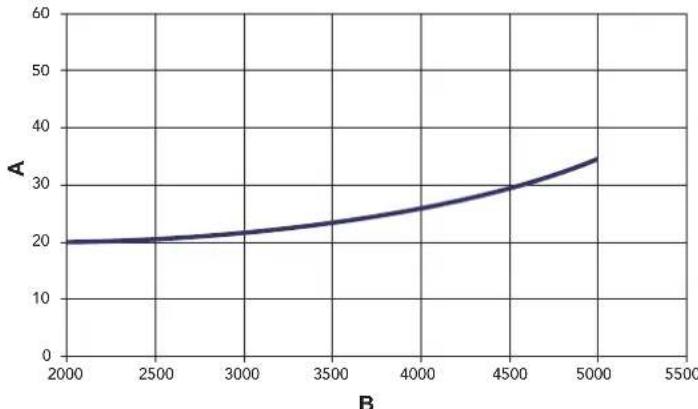

5.2 Perte de charge

Perte de charge côté eau

fig. 22 - Pertes de charge

A mbar

B Débit l/h

5.3 Tableau des caractéristiques techniques

Donnée	Unité	Valeur	Valeur	Valeur	Valeur	Valeur
Modèle ATLAS		D 25	ATLAS D 37	ATLAS D 50	ATLAS D 63	ATLAS D 75
Nombre d'éléments	nbre	3	4	5	6	7
Puissance thermique maxi	kW	28.3	41.9	56.6	71.3	84.6	(Q)
Puissance thermique mini	kW	22.4	22.3	33.4	44.5	55.8	(Q)
Puissance thermique maxi chauffage	kW	25	37	50	63	75	(P)
Puissance thermique mini chauffage	kW	20	20	30	40	50	(P)
Rendement Pmax (80-60 °C)	%	88.2	88.3	88.4	88.4	88.7
Rendement 30%	%	92.2	91.7	91.4	91.0	90.5
Classe de rendement selon la directive européenne 92/42 EEC		★★★
Pression maxi d'utilisation chauffage	bar	6	6	6	6	6	(PMS)
Pression mini d'utilisation chauffage	bar	0.8	0.8	0.8	0.8	0.8
Température maxi chauffage	°C	100	100	100	100	100	(tmax)
Capacité eau circuit chauffage	L	18	23	28	33	38
Indice de protection	IP	XOD	XOD	XOD	XOD	XOD
Tension d'alimentation	V/Hz	230/50	230/50	230/50	230/50	230/50
Puissance électrique absorbée	W	3	3	3	3	3
Consommation maxi brûleur	W	170	180	230	250	250
Poids à vide	kg	127 166	205	244 288
Longueur chambre de combustion	mm	350	450	550	650	750
Diamètre chambre de combustion	mm	300	300	300	300	300
Perte de charge côté fumées	mbar	0.11	0.35	0.38	0.5	0.6

Fiche de produit ErP

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saisonnière, pour le chauffage des locaux (de A+++ à D)			B
Puissance thermique nominale	Pn	kW	25
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	%	86
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	25,0
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	7,8
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,2
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	92,2
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,150
À charge partielle	elmin	kW	0,069
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,105
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	83
Niveau de puissance acoustique	LWA	dB	66
Émissions d'oxydes d'azote	NOx	mg/kWh	139

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. (**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.

Valeurs obtenues avec brûleur FERROLI « SUN G3 »

Fiche de produit ErP

MODÈLE: ATLAS D 37 - (0IHJ4PWA)

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saisonnière, pour le chauffage des locaux (de A+++ à D)			B
Puissance thermique nominale	Pn	kW	37
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	%	86
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	37,1
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	11,5
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,3
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	91,5
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,150
À charge partielle	elmin	kW	0,068
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,127
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	123
Niveau de puissance acoustique	LWA	dB	66
Émissions d'oxydes d'azote	NOx	mg/kWh	119

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. (**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.

Valeurs obtenues avec brûleur FERROLI « SUN G6 »

Fiche de produit ErP

MODÈLE: ATLAS D 50 - (OIHJ5PWA)

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saisonnière, pour le chauffage des locaux (de A+++ à D)			B
Puissance thermique nominale	Pn	kW	50
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	%	87
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	50,1
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	15,5
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,4
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	91,4
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,200
À charge partielle	elmin	kW	0,068
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,150
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	166
Niveau de puissance acoustique	LWA	dB	67
Émissions d'oxydes d'azote	NOx	mg/kWh	115

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. (**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.

Valeurs obtenues avec brûleur FERROLI « SUN G10 »

Fiche de produit ErP

MODÈLE: ATLAS D 63 - (OIHJ6PWA)

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Classe d'efficacité énergétique saisonnière, pour le chauffage des locaux (de A+++ à D)			B
Puissance thermique nominale	Pn	kW	63
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	%	86
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	63,0
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	19,4
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,4
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	90,8
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,198
À charge partielle	elmin	kW	0,066
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,175
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	210
Niveau de puissance acoustique	LWA	dB	69
Émissions d'oxydes d'azote	NOx	mg/kWh	113

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage. (**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.

Valeurs obtenues avec brûleur FERROLI « SUN G10 »

Fiche de produit ErP

Marque commerciale: FERROLI
Chaudière à condensation: NO
Chaudière basse température (**): OUI
Chaudière de type B1: NO
Dispositif de chauffage mixte: NO
Dispositif de chauffage des locaux par cogénération: NO
Caractéristique	Symbole	Unité	Valeur
Puissance thermique nominale	Pn	kW	75
Efficacité énergétique saisonnière pour le chauffage des locaux	_s	%	86
Production de chaleur utile
À la puissance thermique nominale et en régime haute température (*)	P4	kW	75,1
À 30 % de la puissance thermique nominale et en régime basse température (**)	P1	kW	23,0
Efficacité utile
À la puissance thermique nominale et en régime haute température (*)	_4	%	88,7
À 30 % de la puissance thermique nominale et en régime basse température (**)	_1	%	90,5
Consommation d'électricité auxiliaire
À pleine charge	elmax	kW	0,195
À charge partielle	elmin	kW	0,065
En mode veille	PSB	kW	0,003
Autres caractéristiques
Pertes thermiques en régime stabilisé	Pstby	kW	0,200
Consommation d'électricité du brûleur d'allumage	Pign	kW	0,000
Consommation annuelle d'énergie	QHE	GJ	250
Niveau de puissance acoustique	LWA	dB	70
Émissions d'oxydes d'azote	NOx	mg/kWh	110

(*) Par régime haute température, on entend une température de retour de 60 °C à l'entrée du dispositif de chauffage et une température d'alimentation de 80 °C à la sortie du dispositif de chauffage.
(**) Par basse température, on entend une température de retour (à l'entrée du dispositif de chauffage), de 30 °C pour les chaudières à condensation, de 37 °C pour les chaudières basse température et de 50 °C pour les autres dispositifs de chauffage.
Valeurs obtenues avec brûleur FERROLI « SUN G10 »

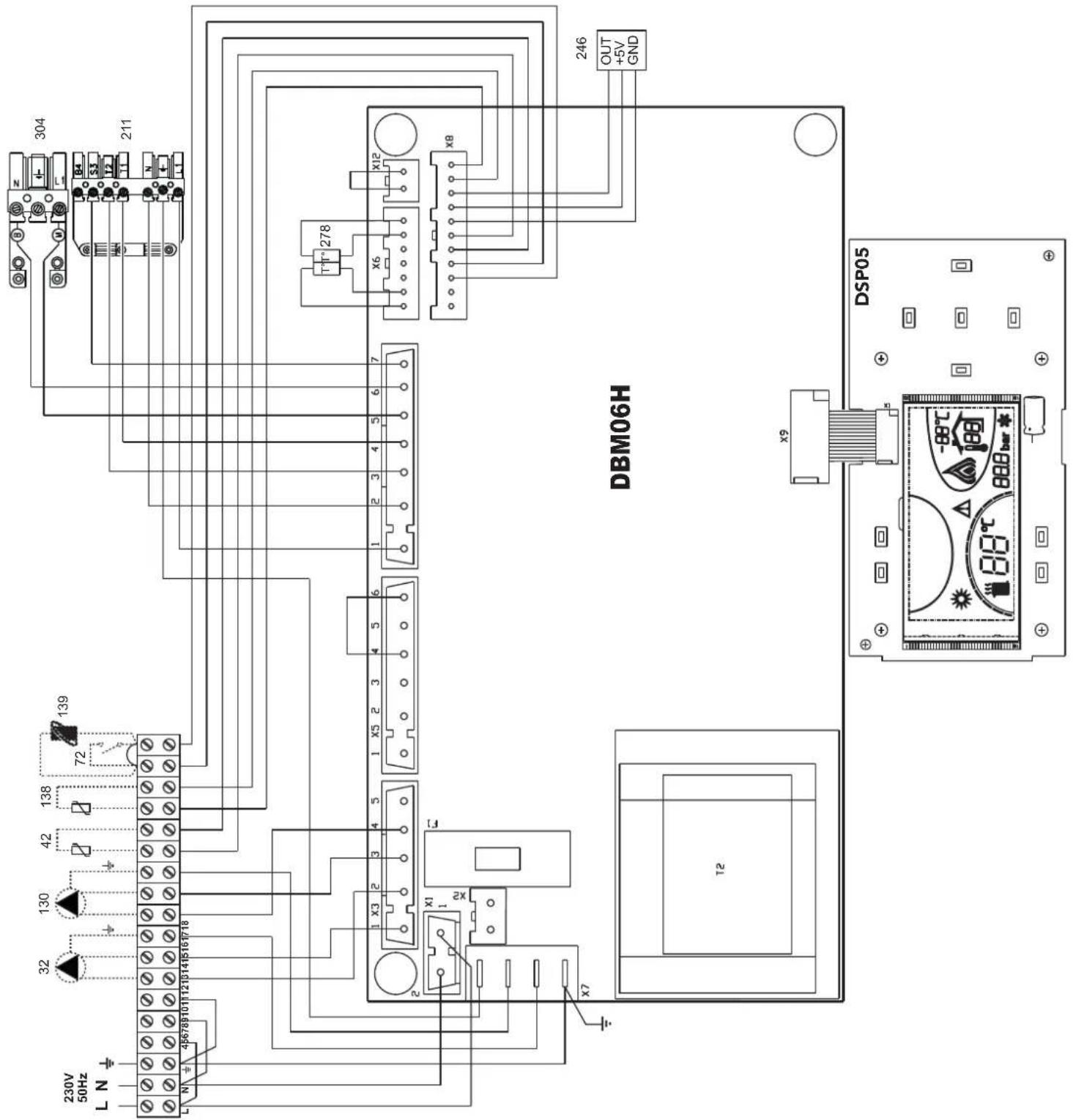

5.4 Schéma électrique

304 211 139 72 138 42 130 32 230V 50Hz L N -4676/01/11/20/14/5/6/7/8 N DBM06H 13 2 3 4 5 6 7 X5 2 3 4 5 1 X3 2 3 4 5 x1 2X x7 12 246 OUT +5V GND DSP05

fig. 23 - Schéma électrique
32 Circulateur circuit chauffage (option)
42 Sonde température eau chaude sanitaire (option)
72 Thermostat d'ambiance (option)
130 Circulateur eau chaude sanitaire (option)
138 Sonde extérieure (option)
139 Chronocommande à distance (option)
211 Connecteur brûleur
246 Transducteur de pression
278 Capteur double (chauffage + sécurité)
304 Connecteur brûleur 2e étage (version 6 et 7 éléments uniquement)

NL
