Type de produit	Motobineuse (fraiseuse de jardin)
Marque	Güde
Modèle	GF 384
Type de moteur	4 temps OHV
Puissance maximale	2,8 kW / 3,8 PS
Cylindrée	161 cm³
Largeur de travail maximale	360 mm
Nombre de lames	4
Niveau de puissance acoustique	LWA 93 dB
Poids	31,7 kg
Frein de lames	Arrêt des lames en 3 secondes après relâchement du levier
Protections de sécurité	Gants, lunettes, casque antibruit, chaussures de sécurité
Garantie	24 mois pour le consommateur final (12 mois usage professionnel)
Numéro de commande	94392
Utilisation prévue	Jardinage, agriculture, sylviculture
Entretien	Vidange d'huile toutes les 25 h, nettoyage filtre à air, contrôle bougie toutes les 100 h
Transport	Roue en position transport, appareil arrêté, vidanger carburant si longue durée

FOIRE AUX QUESTIONS - GF 384 Güde

Quel type de carburant utiliser pour la Güde GF 384 ?

Utilisez de l'essence sans plomb fraîche. Ne pas utiliser de mélange huile-essence car le moteur est un 4 temps avec carter d'huile séparé. Respectez les consignes de la notice pour le ravitaillement.

Quelle huile moteur est recommandée ?

Utilisez une huile 4 temps de qualité SAE 30 ou 10W-40. Remplissez jusqu'au repère de la jauge. La première vidange doit être effectuée après 25 heures de fonctionnement.

Comment démarrer le moteur ?

Placez la manette sur Starter, tirez uniformément sur la corde de démarrage 3 à 5 fois. Une fois démarré, placez la manette sur la vitesse souhaitée. Pour un moteur chaud, démarrez directement sans starter.

Que faire si le moteur ne démarre pas ?

Vérifiez le niveau de carburant, nettoyez le filtre à air, contrôlez la bougie d'allumage. Si le moteur est noyé, dévissez la bougie, nettoyez-la et séchez-la, puis tirez plusieurs fois sur la corde sans bougie.

Comment régler la profondeur de travail ?

Déplacez le limiteur de profondeur sur l'une des 3 positions disponibles. Le réglage doit se faire moteur arrêté. La roue doit être en position travail (position 12,1) pour le labour.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des gants, des lunettes, un casque antibruit et des chaussures de sécurité. Ne mettez jamais les mains près des lames en rotation. N'utilisez pas l'appareil sous la pluie ou dans un espace clos. Attendez l'arrêt complet des lames avant de toucher l'appareil.

Comment transporter la motobineuse ?

Placez la roue en position transport (12,2). Assurez-vous que le moteur est arrêté. Vidangez le carburant si le transport est long. Bloquez l'appareil pour éviter tout basculement ou fuite.

À quelle fréquence faut-il vidanger l'huile ?

La vidange d'huile est recommandée toutes les 25 heures de fonctionnement. Contrôlez le niveau d'huile avant chaque utilisation et faites l'appoint si nécessaire.

Que faire en cas de vibrations excessives ?

Arrêtez immédiatement le moteur et vérifiez le serrage de toutes les vis de fixation. Si le problème persiste, faites contrôler l'appareil par un atelier agréé.

Où trouver des pièces détachées ou le service après-vente ?

Consultez le site www.guide.com rubrique Service. Pour toute réclamation, munissez-vous du numéro de série, du numéro de commande (94392) et de l'année de fabrication. Contactez le support par téléphone au +49 (0) 79 04 / 700-360 ou par email à [e-mail].c

MODE D'EMPLOI GF 384 Güde

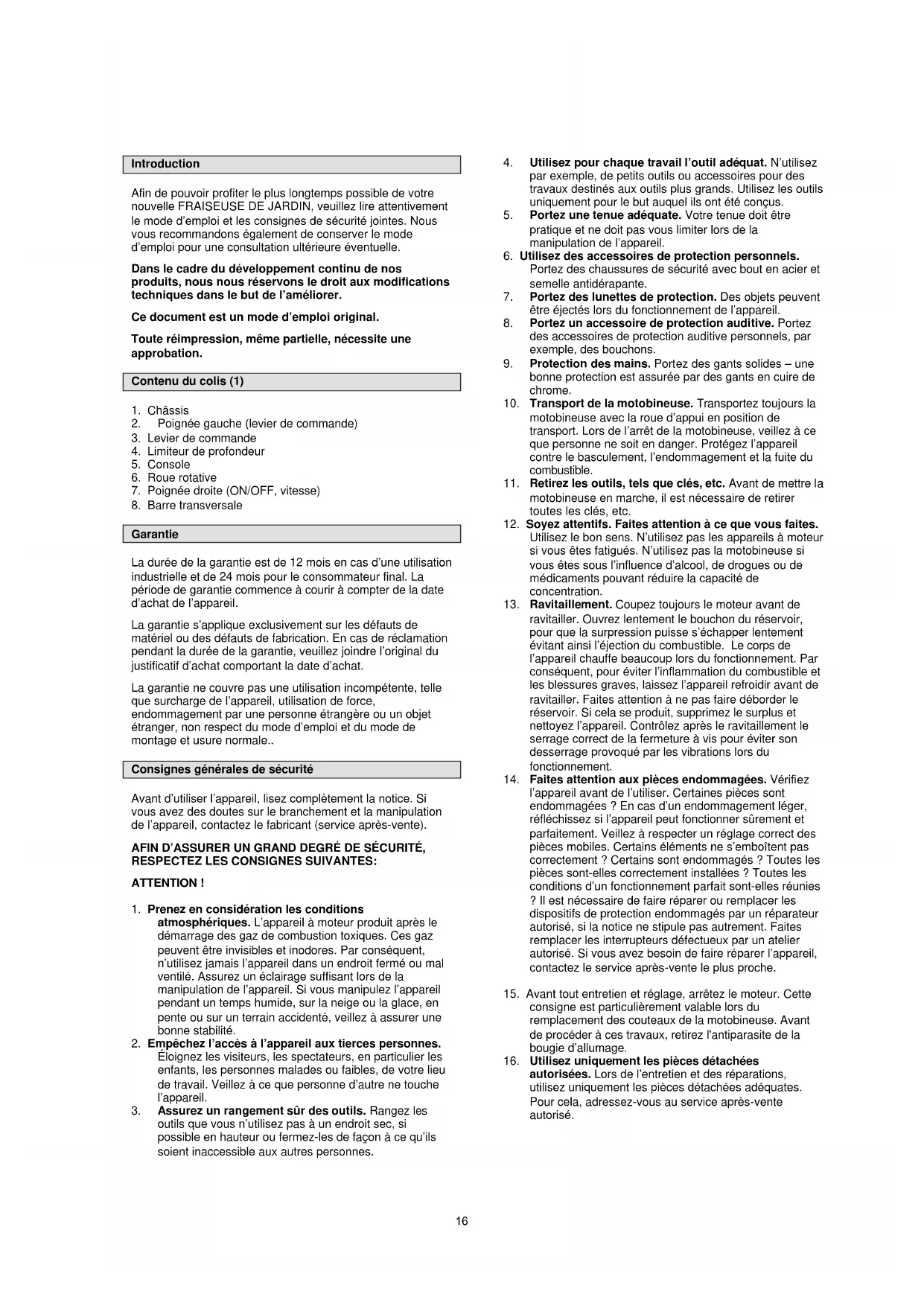

Afin de pouvoir profiter le plus longtemps possible de votre nouvelle FRAISEUSE DE JARDIN, veillez à lire attentivement le mode d'emploi et les consignes de sécurité jointes. Nous vous recommandons également de conserver le mode d'emploi pour une consultation ultérieure éventuelle.

Dans le cadre du développement continu de nos produits, nous nous réservons le droit de faire des modifications techniques dans le but de l'améliorer.

Ce document est un mode d'emploi original.

Toute réimpression, même partielle, nécessite une approbation.

Contenu du colis (1)

1. Chassis
2. Poignée gauche (levier de commande)
3. Lever de commande
4. Limiteur de profondeur
5. Console
6. Roue rotative
7. Poignée droite (ON/OFF, vitesse)
8. Barre transversale

Garantie

La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.

La garantie s'applique exclusivement sur les défauts de matériel ou des défauts de fabrication. En cas de réclamation pendant la durée de la garantie, veuillez joindre l'original du justificatif d'achat comportant la date d'achat.

La garantie ne couvre pas une utilisation incompetence, telle que surcharge de l'appareil, utilisation de force, endommagement par une personne étrangère ou un objet étranger, non respect du mode d'emploi et du mode de montage et usure normale.

Consignes générales de sécurité

Avant d'utiliser l'appareil, lisez complètement la notice. Si vous avez des doutes sur le branchement et la manipulation de l'appareil, contactez le fabricant (service après-vente).

Attention!

1. Prenez en considération les conditions

atmosphériques. L'appareil à moteur produit après le démarrage des gaz de combustion toxiques. Ces gaz peuvent être invisibles et inodores. Par conséquent, n'utilisez jamais l'appareil dans un endroit fermé ou mal ventilé. Assurez un éclairage suffisant lors de la manipulation de l'appareil. Si vous manipulez l'appareil pendant un temps humide, sur la neige ou la glace, en pente ou sur un terrain accidenté, veillez à assurer une bonne stabilité.

1. Empêchez l'accès à l'appareil aux tierces personnes. Éloignez les visiteurs, les spectateurs, en particulier les enfants, les personnes malades ou faibles, de votre lieu de travail. Veillez à ce que personne d'autre ne touche l'appareil.
2. Assurez un rangement des outils. Rangez les outils que vous n'utilisez s aux autres personnes.
3. Utilisez pour chaque travail l'oult adéquat. N'utilisez par exemple, de petits outils ou accessoires pour des travaux destinés aux outils plus grands. Utilisez les outils uniquement pour le but auquel ils ont été concus.
4. Portez une tenue adéquate. Votre tenue doit être pratique et ne doit pas vous limiter lors de la manipulation de l'appareil.
5. Utilisez des accessoires de protection personnels. Portez des chaussures de sécurité avec bout en acier et semelle antidérapante.
6. Portez des lunettes de protection. Des objets peuvent être éjectés lors du fonctionnement de l'appareil.
7. Portez un accessoire de protection auditive. Portez des accessoires de protection auditive personnels, par exemple, des bouchons.
8. Protection des mains. Portez des gants solides — une bonne protection est assurée par des gants en cuir de chrome.
9. Transport de la motobineuse. Transportez toujours la motobineuse avec la roue d'appui en position de transport. Lors de l'arrêt de la motobineuse, veillez à ce que personne ne soit en danger. Protegez l'appareil contre le basculement, l'endommagement et la fuite du combustible.
10. Retirez les outils, tels que clés, etc. Avant de mettre la motobineuse en marché, il est nécessaire de retirer toutes les clés, etc.
11. Soyez attentifs. Faites attention à ce que vous faites. Utilisez le bon sens. N'utilisez pas les appareils à moteur si vous êtes fatigués. N'utilisez pas la motobineuse si vous êtes sous l'influence d'alcool, de drogues ou de médicaments pouvant réduire la capacité de concentration.
12. Ravitaillement. Coupez toujours le moteur avant de ravitailler. Ouvrez lentement le bouchon du réservoir, pour que la suppression puisse s'échapper lentement, évitant ainsi l'éjection du combustible. Le corps de l'appareil chauffe beaucoup lors du fonctionnement. Par conséquent, pour éviter l'inflammation du combustible et les blessures graves, laissez l'appareil refroidir avant de ravitailler. Faites attention à ne pas faire déborder le réservoir. Si cela se produit, supprimez le surplus et nettoyez l'appareil. Contrôlez après le ravitaillement le serrage correct de la fermeture à vis pour éviter son desserrage provoqué par les vibrations lors du fonctionnement.
13. Faites attention aux pièces endommagées. Vérifiez l'appareil avant de l'utiliser. Certaines pièces sont endommagées ? En cas d'un endommagement léger, réfléchissez si l'appareil peut fonctionner sûrement et parfaitement. Veillez à respecter un réglage correct des pièces mobiles. Certains éléments ne s'emboîtent pas correctement ? Certains sont endommagés ? Toutes les pièces sont-elles correctement installées ? Toutes les conditions d'un fonctionnement parfait sont-elles réunies ? Il est nécessaire de faire réparer ou remplacer les dispositifs de protection endommagés par un réparateur autorisé, si la notice ne stipule pas autrement. Faites remplacer les interrupteurs défectueux par un atelier autorisé. Si vous avez besoin de faire réparer l'appareil, contactez le service après-vente le plus proche.
14. Avant tout entretien et réglage, arrêtez le moteur. Cette consigne est particulièrement valable lors du remplacement des couteaux de la motobineuse. Avant de procéder à ces travaux, retirez l'antiparasite de la bougie d'allumage.
15. Utilisez uniquement les pièces détachées autorisées. Lors de l'entretien et des réparations, utilisez uniquement les pièces détachées adéquates. Pour cela, rendez-vous au service après-vente autorisé.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours.

Protégez le blessé d'autres blessures et calmez-le.

Explication des symboles

Dans le mode d'emploi et/ou sur l'appareil figurent les symboles suivants :

Sécurité du produit :

CE
Produit répond aux normes correspondantes de la CE

Interdictions :

Interdiction générale (en combinaison avec un autre pictogramme)	Défense de feu ouvert, de la source de lumière non protégé et défense de fumer
Défense de toucher les parties en rotation	Défense d'utiliser l'appareil sous la pluie

Avertissement :

Avertissement/attention	Avertissement : tension électrique dangereuse
Avertissement : matières inflammables	Avertissement: risque de trèbuchement
Avertissement: surface brulante	Avertissement: gaz nocifs pour la santé
Appareil pouvant être utilisé uniquement à l'extérieur	Avertissement : pièces en rotation
Attention : éjection d'objets	Respectez une distance de sécurité

Consignes :

Portez un casque	Portez des chaussures de sécurité	Lisez la notice avant l'utilisation.

Protection de l'environnement :

Liquidez les déchets de manière à ne pas nuir à l'environnement.

Déposez l'emballage en carton au dépôt pour recyclage.

Emballage :

J	II	Y
Protégéz de l'humidité	Sens de pose	Attention - fragile
Interseroh-Recycling

Caractéristiques techniques:

Type de construction du moteur	Largeur de travail	Tours à vide
Volume du réservoir	Poids Cylindrite
Niveau sonore

Utilisation en conformité avec la destination

L'appareil est conçu pour l'utilisation courante dans l'agriculture, la sylviculture, le jardinage et pour le traitement de la verdure.

Le fabricant ne répond pas des dommages engendrés par le non-respect des dispositions des règlements généraux en vigueur ainsi que de cette notice.

Dangers résiduels et mesures de protection

Dangers résiduels mécaniques

Risque	Description	Mesure(s) de sécurité
Coupure, section	Les lames en rotation peuvent provoquer des blessures graves, évienttement sectionner des parties du corps.	Portez toujours des gants de protection. Ne mettez jamais les mains dans l'appareil en marche.
Accrocheme, enroulement	Cordes, fils ou parties des vêtements peuvent être accrochés par les couteaux.	Retirez tout objet étranger du terrain, respectez une distance de sécurité des lames et portez une tenue adhérente.

Dangers résiduels électriques

Risque	Description	Mesure(s) de sécurité
Contact électrique direct	Risque d'électrocution en touchant l'antiparasite de la bougie d'allumage du moteur en marche.	Ne touche pas l'antiparasite de la bougie d'allumage lorsque le moteur tourne.

Dangers résiduels thermiques

Risque	Description	Mesure(s) de sécurité
Brûlures, engelures	Le contact avec le pot d'échévement peut provoquer des brûlures	Laissez l'appareil refroidir

Dangers du bruit

Risque	Description	Mesure(s) de sécurité
Lésions de l'audition	Un travail prolongé ou liéquant avec l'appareil sans casque peut endommager l'audition.	Portez toujours un casque de protection.

Danger relatif aux vibrations

Risque	Description	Mesure(s) de sécurité
Vibrations de tout le corps	Les vibrations pendant une manipulation prolongée de l'appareil peuvent avoir un effet nocif sur l'organisme.	Faites des pauses régulières.

Danger relatif aux matériaux et autres matières

Risque	Description	Mesure(s) de sécurité
Contact, inspiration	La respiration des gaz d'échéppement peut être très nocive pour la santé.	L'appareil doit être utilisé uniquement à l'extérieur.
Feu ou explosion	L'appareil est entrainé par un mélange de combustible inflammable, pouvant s'enflammer par exemple lors du ravitationnement.	Ne ravitailliez pas à proximé du feu ouvert et ne fumez pas lors du ravitationnement.

Autres risques

Risque	Description	Mesure(s) de sécurité
Objets éjectés ou liquides giclés	Pierres et terre éjectées peuvent provoquer des blessures.	Veillez à ce que personne ne se trouve dans le rayon de travail et portez les accessoires de protection personnels.

Les consignes de liquidation résultent des pictogrammes indiqués sur l'appareil ou sur l'emballage. La description des significations individuelles se trouve dans le chapitre

Indications sur l'appareil

Opérateur

L'opérateur doit lire attentivement la notice avant d'utiliser l'appareil.

Qualification

Mis à part l'instruction détaillée par un spécialiste, aucune autre qualification spécifique n'est requise.

Age minimal

L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans.

Exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.

Formation

L'utilisation de l'appareil nécessite uniquement l'instruction par un spécialiste, éventuellement par la notice. Une formation spéciale n'est pas nécessaire.

Section*{Caractéristiques techniques}

Conception du moteur :	4-Takt OHV
Puisance maximale :	2,8 kW/ 3,8 PS
Cylindrée :	161 cm³
Largeur de travail maximale :	360 mm
Nombre de lames :	4
Niveau de puissance acoustique :	LWA 93 dB
Poids environ:	31,7 kg
N° de commande :	94392

Transport et stockage

• Il est interdit de transporter l'appareil avec moteur en marche. Avant de ranger l'appareil, nettoyez-le soigneusement.
• Rangez l'appareil à un endroit propre et sec.

Le combustible ou l'huile peut couler lors du transport de l'appareil. Veuillez bloquer l'appareil de manière adéquate et adoptez des mesures de protection préventives contre la pollution.

Montage et première mise en service (fig.1-9)

• Turbine (fig. 1, 6) sur le devant de l'appareil au moyen d'écrous et de vis (fig. 2). Par la suite, le printemps dans le montage sur l'aile (fig. 3).
• Poignée équerre (Fig. 1, 5), avec 4 vis derrière le moteur de montage (fig. 5+6)
• Le raccordement en PVC entre les deux poignées plug et serrer la vis sur le panneau d'adhérence.
• Les deux poignées à visser, panneau de préhension (Fig. 6)
• Monter la barre transversale (Fig. 7). Levier d'entraînement (Fig. 1, 3) et l'accélérateur de montage (fig. 8), le câble Bowden attachée au levier d'entraînement (fig. 9)
• Limueur de profondeur à partir du bas pour l'insérer dans le trou, sécurisé avec un cut-out avec une épingle.

Moteur:

Première vidange d'huile complète dans l'huile (Fig. 10, A) est une mise à la marque (fig. 11). - Remplir l'essence dans le réservoir (Fig. 10, B).

Consignes de sécurité pour la première mise en service

Veillez à resserrer correctement les filetages et utilisez uniquement les pièces faisant partie du colis.

Procédé

Montez les pièces individuelles dans l'ordre indiqué. Respectez la disposition des pièces de construction selon les images.

Pour des raisons de transport, l'appareil est livré sans huile et sans combustible. Veuillez ravitailler selon le mode d'emploi.

Manipulation

Roue en position de travail (fig. 12)

Pour la culture, régalez la roue à la position 12,1.

Attention!

Transportez l'appareil uniquement avec la roue en position 12,2.

Le réglage de la roue doit s'effectuer avec le moteur arrêté!

Calibrage de la hauteur de coupe (fig. 13)

Le réglage de la profondeur de travail souhaitée s'effectue en déplaçant le limiteur de profondeur. Vous disposez de 3 positions.

Mise en marche/arrêt de l'appareil

Placez la manette sur le Starter (fig. 14). Tirez uniformément sur la corde de démarriage. Le moteur doit démarrer après 3 à 5 tirages sur la corde de démarriage. Placez la manette (fig. 14) à la vitesse souhaitée et poussez le levier de commande contre la console (fig. 15)

Avertissement: Si le moteur est déjà chaud, il est possible de démarrer directement à la position lentement ou rapidement. L'entraînement s'arrête lorsque vous relâchez le levier de commande, mais le moteur continue à tourner. Pour arrêter le moteur, placez l'interrupteur à la position OFF (fig. 14).

Il est interdit d'incliner l'appareil lors du démarrage du moteur, ou uniquement vers le côté opposé, si nécessaire.

Consignes de sécurité relatives à la manipulation

• Avant d'utiliser l'appareil, mettez attention à la notice.
• Respectez toutes les consignes de sécurité contenues dans la notice.
• Comportez-vous de façon responsable envers tierces personnes.
• Cet appareil est équipé d’un frein de lames permettant d’arrêter les lames dans les 3 secondes après le relâchement du levier de commande. N’essayez jamais d’arrêter les lames ou d’incliner l’appareil avec lames en rotation. Attendez que les lames s’arrêtent d’elles-mêmes.
• Si les lames rentrent en contact avec un objet étranger, veuillez immédiatement arrêter le moteur et contrôler l'endommagement éventuel de l'appareil. Si l'appareil est endommagé, cessez le travail. Marchez pendant le travail, ne courez pas.
• Travailliez uniquement en avantant. Ne tirez jamais l'appareil en arrière.
• Sur les côtes, travailliez toujours en diagonale, jamais vers le bas ou vers le haut. Soyez particulièrement attentifs lorsque vous modifiez la direction.
• Lorsque vous traversez des surfaces dépourvues d'herbe et lors du déplacement de l'appareil vers et du lieu de travail, les couteaux doivent être hors service.

Notice pas à pas

1. Versez le combustible (chapitre Montage et première mise en marche)
2. Retirez tout corps étranger du terrain.
3. Défrichez le terrain avec la motobineuse jusqu'à ce que la terre soit suffisamment défrichée.
4. Nettoyez soigneusement l'appareil après chaque utilisation.

Consignes de sécurité relatives aux révisions et à l'entretien

Seulement un appareil régulièrement entretenu et traité peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures.

• Avant d'intervenir sur l'appareil, arrêtez le moteur et retirez l'antiparasite de la bougie d'allumage!
• N'utilisez jamais des produits de nettoyage agressifs pour le nettoyage de l'appareil. Vous pourriez endommager ou détruire l'appareil.

Avant le début du travail:

• Contrôlez le niveau d'huile de moteur (fig. 10A+11)
• Contrôlez la fixation des pièces

Toutes les 25 heures de fonctionnement:

• Remplacement d'huile de moteur
• Contrôlez le niveau d'huile de moteur. Nettoyage du filtre à air (fig. 16)
• Suppression des restes d'herbe ou de terre des pièces en rotation à l'aide d'une brosse ou objet émoussé.
• Nettoyage du capot à l'aide d'un chiffon doux.
• En cas de salissures séchées, nettoyez l'appareil à l'aide d'un chiffon imbibé d'eau savonneuse.

Toutes les 100 heures de fonctionnement

• Contrôle, nettoyage et éventuellement remplacement de la bougie d'allumage. (fig. 17)

Service

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d'un mode d'emploi ?

Nous vous aiderons rapidement et sans bureaucratie inutile par l'intermédiaire de nos pages Web www.guide.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoin du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique. Pour avoir ces informations toujours à portée de main, veuillez les inscrire ici :

Numéro de série :

Numéro de commande :

Année de fabrication :

Tel.: [phone] / 700-360

Fax: [phone]

E-mail: [e-mail].c

Pannes - causes - suppression

Panne	Cause	Suppression
Moteur ne démarre pas	1. Réservoir vide2. Filtré à air encrassé3. étincelle d'allumage insuffisante4. Moteur noyé	1. Remplissez le réservoir, contrôlez si le carburateur contient du combustible, contrôlez la purge du réservoir et perceze le bouchon du réservoir avec une aiguille.2. Nettoyez le filtre à air3. Nettoyez la bougie d'allumage ou remplacez-la; contrôlez le cable d'allumage; faites contrôlez l'allumage par un atelier de réparations4. Dévissez la bougie d'allumage, nettoyez et séchez-la; lorsque la bougie est dévisnée, tirez plusieurs fois sur la corde de démarrage.
Moteur coupe	1. Câble d'allumage desserré2. Conduite de combustible bouché ou mauvais carburant3. Orifice de ventilation dans le bouchon du réservoir de carburant bouché4. Conduite de combustible contient de l'eau ou des impuretés.	1. Fixez solidement l'antiparasite sur la bougie d'allumage.2. Nettoyez la conduite de combustible, utilisez un carburant frais.3. Retirez le bouchon du réservoir de carburant4. Videz le carburant et versez du carburant propre et frais5. Nettoyez le filtre à air
Moteur coupe souvent lors de la marche à vide	1. Distance d'allumage trop élevée, bougie d'allumage défectueuse2. Carburateur mal régèle3. Filtré à air encrassé	1. Réglez ou remplacez la bougie d'allumage2. Réglez le carburateur3. Nettoyez le filtre à air
L'entrainment ne fonctionne pas correctement	1. Contrôlez la tension de la corde du levier de commande2. Entrainnement ne fonctionne pas	1. Réglez la tension de la corde.2. Faites contrôler l'appareil par un atelier de réparations.
Vibration excessive	1. Vis de fixation détenues.	1. Serrez les vis de fixation

Traduction de la déclaration de conformité ce

Nous déclarons par la présente, que les appareils indiqués ci-dessous répondent, du point de vue de leur conception, construction et réalisation ainsi que leur mise sur le marché, aux exigences fondamentales en matière de santé et d'hygiène des directives CE. Toute modification de l'appareil non autorisée entraîne la perte de validité de la présente déclaration.
