HPS5323S - Meuble de rangement ASKO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc tiroir de rangement
Marque	Asko
Modèle	HPS5323S
Usage prévu	Sous un lave-linge ou sèche-linge Asko
Matériau principal	Acier et plastique
Dimensions (approx)	L 600 x P 600 x H 150 mm
Poids	Environ 12 kg
Charge maximale	Support du poids d’une seule machine (jusqu’à 80 kg)
Capacité de rangement	Tiroir pour produits lessiviels, assouplissant, etc.
Fermeture du tiroir	Ouverture par pression sur la façade
Coulisses	Télescopiques avec butée de sécurité
Tablette escamotable	Oui, amovible pour l’installation
Outils nécessaires à l’installation	Clés plates 17 mm et 22 mm
Accessoires fournis	Entretoises, écrous, capuchons en caoutchouc
Installation	Fixation des entretoises à la place des pieds métalliques
Entretien	Nettoyer avec un chiffon humide, ne pas utiliser de produits abrasifs
Sécurité	Ne pas superposer deux machines, ne pas laisser les enfants jouer avec
Réparations	Confier à un professionnel agréé
Environnement d’utilisation	Intérieur, à l’abri des intempéries
Notice disponible	www.asko-electromenager.fr

FOIRE AUX QUESTIONS - HPS5323S ASKO

Comment installer le bloc tiroir sous mon lave-linge Asko ?

Retirez les pieds métalliques de la machine, fixez les entretoises fournies avec une clé de 22 mm, puis placez la machine sur le bloc tiroir. Utilisez les capuchons en caoutchouc pour protéger le sol. Consultez la notice pour les étapes détaillées.

Ce modèle est-il compatible avec un sèche-linge Asko ?

Oui, le bloc tiroir HPS5323S est conçu pour être utilisé avec un lave-linge ou un sèche-linge Asko. Veillez à ne pas superposer les deux : le bloc ne supporte qu'une seule machine.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une clé plate de 22 mm pour fixer les entretoises et d'une clé de 17 mm pour serrer les écrous de mise à niveau.

Comment ouvrir le tiroir de rangement ?

Appuyez doucement sur la façade du tiroir pour le déverrouiller, puis tirez-le vers vous avec les deux mains.

Quel est le poids maximum que peut supporter le bloc tiroir ?

Le bloc tiroir est conçu pour supporter le poids d'une machine à laver ou d'un sèche-linge standard, généralement jusqu'à 80 kg. Ne placez jamais deux machines l'une sur l'autre.

Comment niveler la machine une fois installée sur le tiroir ?

Placez le tiroir en position, puis ajustez le niveau de la machine en tournant les écrous sur les entretoises avec une clé de 17 mm. Vérifiez avec un niveau à bulle.

Puis-je utiliser le tiroir pour ranger des objets lourds ?

Le tiroir est prévu pour des objets légers comme des flacons de lessive. Évitez de dépasser 20 kg dans le tiroir pour ne pas compromettre la stabilité.

Comment entretenir le bloc tiroir ?

Nettoyez régulièrement avec un chiffon doux humide. N'utilisez pas de produits abrasifs qui pourraient rayer la surface. Assurez-vous que les coulisses restent propres.

Que faire si le tiroir ne s'ouvre pas correctement ?

Vérifiez que les coulisses sont bien alignées et que les butées sont enclenchées. Si le problème persiste, contactez un professionnel.

Le bloc tiroir est-il garanti ?

Consultez les conditions de garantie fournies avec le produit. En cas de panne, adressez-vous à un réparateur agréé Asko.

MODE D'EMPLOI HPS5323S ASKO

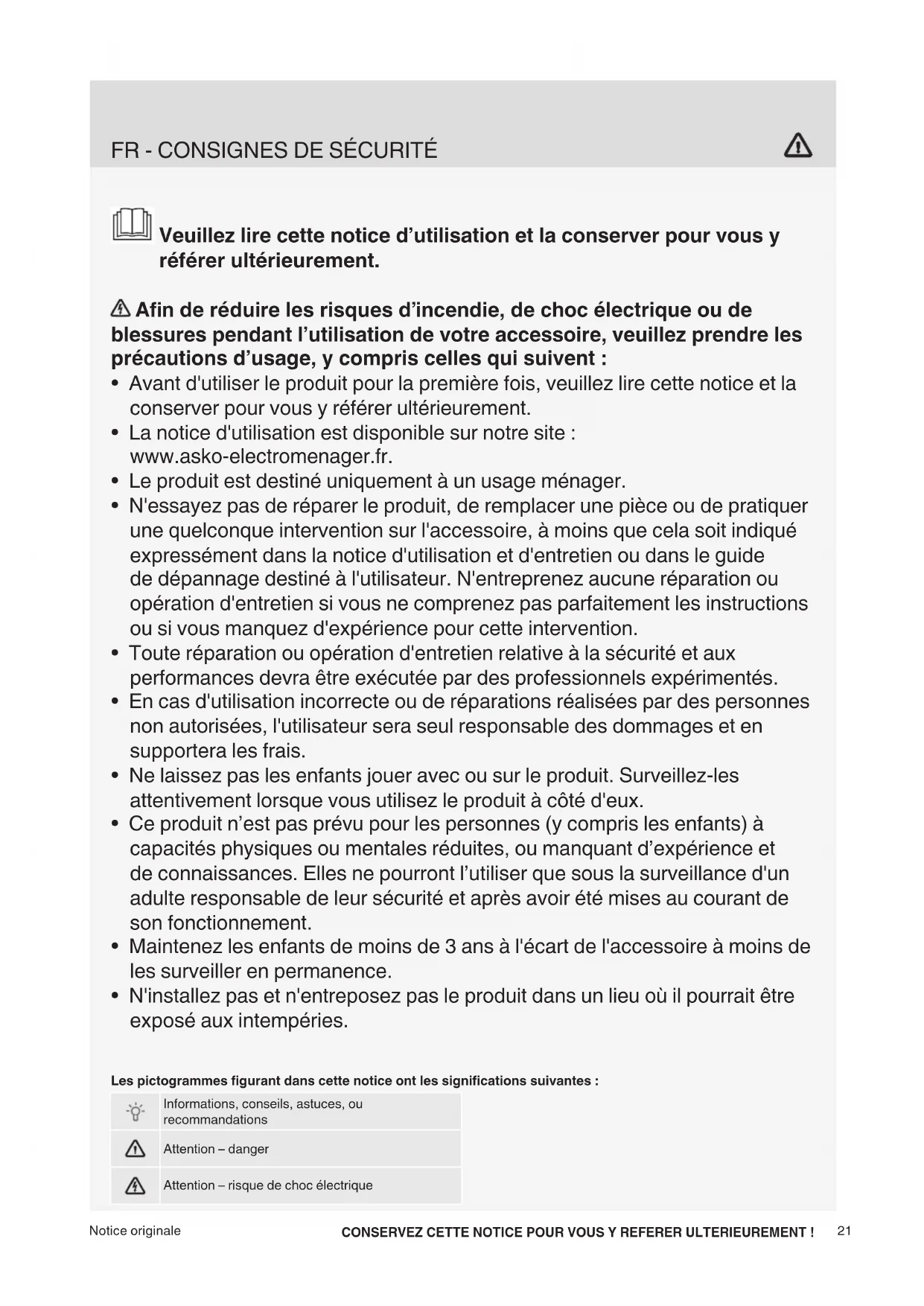

Veuillez lire cette notice d'utilisation et la conserver pour vous y référer ultérieurement.

Afin de réduire les risques d'incendie, de choc électrique ou de blessures pendant l'utilisation de votre accessoire, veuillez prendre les précautions d'usage, y compris celles qui suivent :

• Avant d'utiliser le produit pour la première fois, veuillez lire cette notice et la conserver pour vous y référer ultérieurement.
• La notice d'utilisation est disponible sur notre site : www.asko-electromenager.fr.
• Le produit est destiné uniquement à un usage ménager.
• N'essayez pas de réparer le produit, de remplacer une pièce ou de pratiquer une quelconque intervention sur l'accessoire, à moins que cela soit indiqué expressément dans la notice d'utilisation et d'entretien ou dans le guide de dépannage destiné à l'utilisateur. N'entreprenez aucune réparation ou opération d'entretien si vous ne comprenez pas parfaitement les instructions ou si vous manquez d'expérience pour cette intervention.
• Toute réparation ou opération d'entretien relative à la sécurité et aux performances devra être exécutée par des professionnels expérimentés.
• En cas d'utilisation incorrecte ou de réparations réalisées par des personnes non autorisées, l'utilisateur sera seul responsable des dommages et en supportera les frais.
• Ne laissez pas les enfants jouer avec ou sur le produit. Surveillez-les attentivement lorsque vous utilisez le produit à côté d'eux.
• Ce produit n'est pas prévu pour les personnes (y compris les enfants) à capacités physiques ou mentales réduites, ou manquant d'expérience et de connaissances. Elles ne pourront l'utiliser que sous la surveillance d'un adulte responsable de leur sécurité et après avoir été mises au courant de son fonctionnement.
• Maintenez les enfants de moins de 3 ans à l'écart de l'accessoire à moins de les surveiller en permanence.
• N'installez pas et n'entreposez pas le produit dans un lieu où il pourrait être exposé aux intempéries.

Les pictogrammes figurant dans cette notice ont les significations suivantes :

	Informations, conseils, astuces, ou recommendations
	Attention – danger
	Attention – risque de choc électrique

INSTALLATION ET UTILISATION DU BLOC TIROIR

Le bloc tiroir doit être utilisé exclusivement avec un lave-linge ou un sèche-linge Asko Appliances.

Appuyez sur la façade du tiroir pour l'ouvrir.

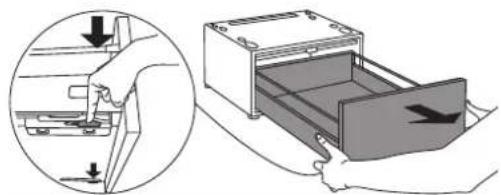

Tirez le tiroir vers vous avec vos deux mains. Ensuite, poussez vers le milieu les leviers en plastique situés chaque côté, sur les coulisses du tiroir, afin de libérer la se empêchant le tiroir de s'ouvrir complètement.

Enlevez la tablette en décrivant un arc de cercle vers le haut.

Inclinez le lave-linge ou le sèche-linge d'un côté ou de l'autre et enlevez les pieds en métal avec une clé plate 22 mm.

Fixation des entretoises au lave-linge.

Vissez d'abord l'écrou sur l'entretoise. Avec une clé plate de 22 mm, fixez ensuite les entretoises à l'endroit où les pieds métalliques étaient vissés auparavant.

Fixation des entretoises au sèche-linge.

Avec une clé plate de 22 mm, fixez les entretoises à l'endroit où les pieds métalliques étaient vissés auparavant.

Enfoncez les capuchons en caoutchouc sur l'extrémité des entretoises afin de protéger votre sol pendant l'installation. Inclinez l'appareil de l'autre côté et répétez les étapes 4 et 5.

Le bloc tiroir est prévu pour être installé sous un appareil. Il ne peut supporter le poids que d'une seule machine. Si s installez le bloc tiroir sous un lave-linge, ne superposez pas un sèche-linge ou vice versa.

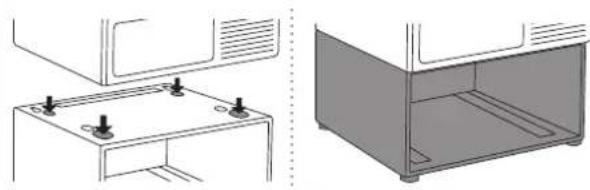

6 Soulevez le lave-linge ou le sèche-linge et placez-le sur le bloc tiroir.

7 Enlevez les capuchons en caoutchouc.

Remettez le tiroir en place (voir étapes 10 et 11) et vérifiez que le lave-linge ou le sèche-linge est bien à niveau. Ajustez son positionnement si nécessaire.

Une fois la mise à niveau terminée, enlevez le tiroir.

8 Vissez les écrous sur les quatre entretoises du lave-linge ou du sèche-linge et serez-les avec une clé plate de 17 mm.

9 Remettez en place la tablette escamotable.

10 Tirez les deux coulisses vers l'avant et posez le tiroir dessus.

11 Utilisez les butées situées sous les coulisses pour tirer ces dernières vers vous jusqu'à ce que vous entendiez un clic signifi ant qu'elles sont bien en place.

12 Le bloc tiroir vous fournit un espace de rangement pour divers objets (lessive ou assouplissant par exemple). Refermez le tiroir après utilisation.
