HPS5323S - Unidad de almacenamiento ASKO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cajón de almacenamiento
Marca	Asko
Modelo	HPS5323S
Uso previsto	Debajo de una lavadora o secadora Asko
Material principal	Acero y plástico
Dimensiones (aproximadas)	Ancho 600 x Fondo 600 x Alto 150 mm
Peso	Aproximadamente 12 kg
Carga máxima	Soporta el peso de una sola máquina (hasta 80 kg)
Capacidad de almacenamiento	Cajón para productos de lavandería, suavizante, etc.
Cierre del cajón	Apertura por presión en el frontal
Guías	Telescópicas con tope de seguridad
Bandeja abatible	Sí, extraíble para la instalación
Herramientas necesarias para la instalación	Llaves planas de 17 mm y 22 mm
Accesorios incluidos	Espaciadores, tuercas, tapones de goma
Instalación	Fijación de los espaciadores en lugar de las patas metálicas
Mantenimiento	Limpiar con un paño húmedo, no utilizar productos abrasivos
Seguridad	No apilar dos máquinas, no dejar que los niños jueguen con él
Reparaciones	Encargar a un profesional autorizado
Entorno de uso	Interior, protegido de la intemperie
Manual disponible	www.asko-electromenager.fr

Preguntas frecuentes - HPS5323S ASKO

¿Cómo instalar el cajón de almacenamiento debajo de mi lavadora Asko?

Retire las patas metálicas de la máquina, fije los espaciadores incluidos con una llave de 22 mm, luego coloque la máquina sobre el cajón de almacenamiento. Utilice los tapones de goma para proteger el suelo. Consulte el manual para los pasos detallados.

¿Este modelo es compatible con una secadora Asko?

Sí, el cajón de almacenamiento HPS5323S está diseñado para usarse con una lavadora o secadora Asko. Asegúrese de no apilar las dos: el cajón solo soporta una máquina.

¿Qué herramientas son necesarias para la instalación?

Necesitará una llave plana de 22 mm para fijar los espaciadores y una llave de 17 mm para apretar las tuercas de nivelación.

¿Cómo abrir el cajón de almacenamiento?

Presione suavemente el frontal del cajón para desbloquearlo, luego tire hacia usted con ambas manos.

¿Cuál es el peso máximo que puede soportar el cajón de almacenamiento?

El cajón de almacenamiento está diseñado para soportar el peso de una lavadora o secadora estándar, generalmente hasta 80 kg. Nunca coloque dos máquinas una sobre otra.

¿Cómo nivelar la máquina una vez instalada sobre el cajón?

Coloque el cajón en posición, luego ajuste el nivel de la máquina girando las tuercas en los espaciadores con una llave de 17 mm. Verifique con un nivel de burbuja.

¿Puedo usar el cajón para guardar objetos pesados?

El cajón está diseñado para objetos ligeros como botellas de detergente. Evite superar los 20 kg en el cajón para no comprometer la estabilidad.

¿Cómo mantener el cajón de almacenamiento?

Limpie regularmente con un paño suave húmedo. No utilice productos abrasivos que puedan rayar la superficie. Asegúrese de que las guías se mantengan limpias.

¿Qué hacer si el cajón no se abre correctamente?

Verifique que las guías estén bien alineadas y que los topes estén enganchados. Si el problema persiste, contacte a un profesional.

¿El cajón de almacenamiento tiene garantía?

Consulte las condiciones de garantía proporcionadas con el producto. En caso de avería, diríjase a un reparador autorizado Asko.

MANUAL DE USUARIO HPS5323S ASKO

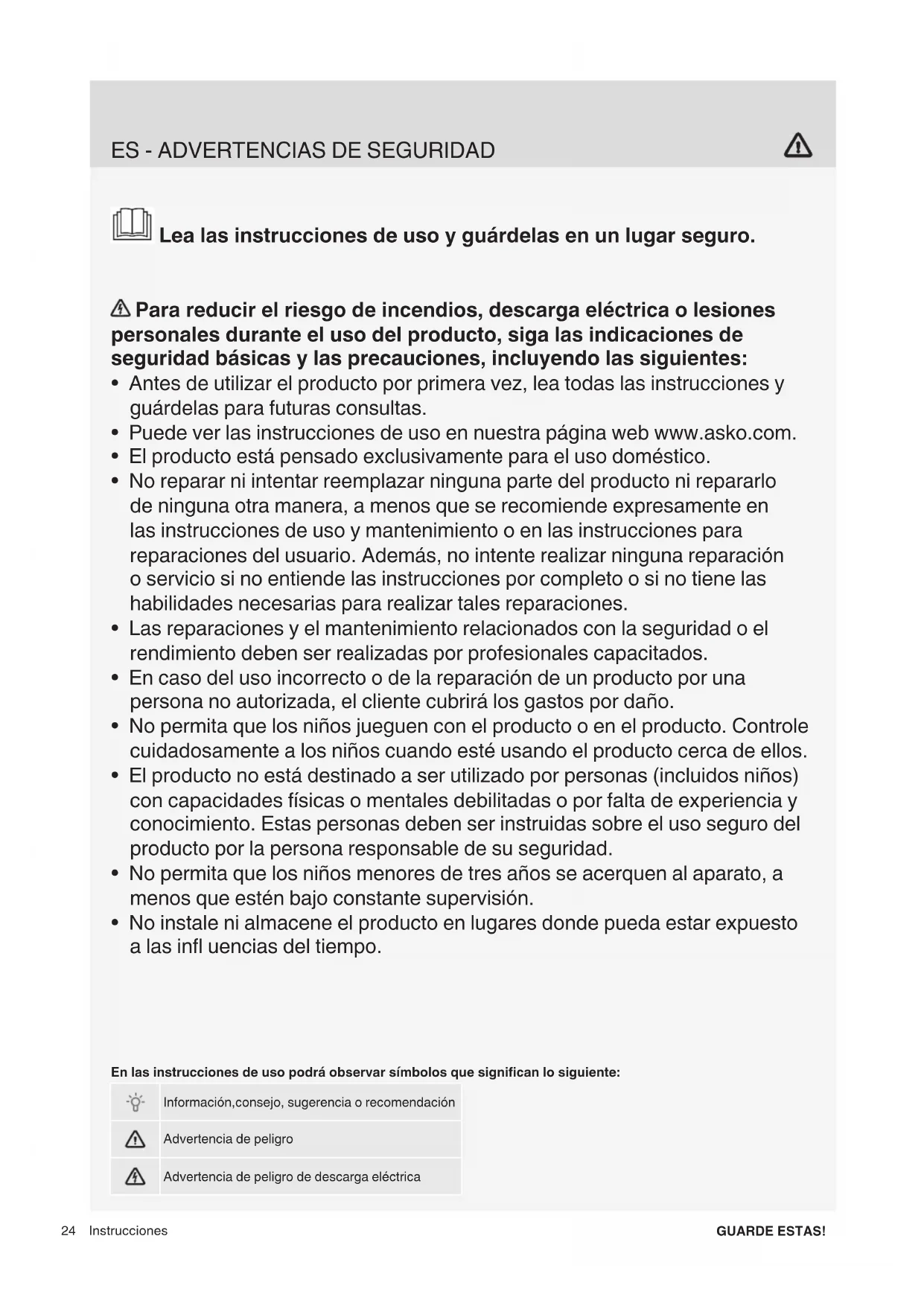

Lea las instrucciones de uso y guárdelas en un lugar seguro.

Para reducir el riesgo de incendios, descarga eléctrica o lesiones personales durante el uso del producto, siga las indicaciones de seguridad básicas y las precauciones, incluyendo las siguientes:

• Antes de utilizar el producto por primera vez, lea todas las instrucciones y guárdelas para futuras consultas.
• Puede ver las instrucciones de uso en nuestra página web www.asko.com.
• El producto está pensado exclusivamente para el uso doméstico.
• No reparar ni intentar reemplazar ninguna parte del producto ni repararlo de ninguna otra manera, a menos que se recomiende expresamente en las instrucciones de uso y mantenimiento o en las instrucciones para reparaciones del usuario. Además, no intente realizar ninguna reparación o servicio si no entiende las instrucciones por completo o si no tiene las habilidades necesarias para realizar tales reparaciones.
• Las reparaciones y el mantenimiento relacionados con la seguridad o el rendimiento deben ser realizadas por profesionales capacitados.
• En caso del uso incorrecto o de la reparación de un producto por una persona no autorizada, el cliente cubrirá los gastos por daño.
• No permita que los niños jueguen con el producto o en el producto. Controle cuidadosamente a los niños cuando esté usando el producto cerca de ellos.
• El producto no está destinado a ser utilizado por personas (incluidos niños) con capacidades físicas o mentales debilitadas o por falta de experiencia y conocimiento. Estas personas deben ser instruidas sobre el uso seguro del producto por la persona responsable de su seguridad.
• No permita que los niños menores de tres años se acerquen al aparato, a menos que estén bajo constante supervisión.
• No instale ni almacene el producto en lugares donde pueda estar expuesto a las influencias del tiempo.

En las instrucciones de uso podrá observar símbolos que significan lo siguiente:

	Información,consejo, sugerencia o recomendación
	Advertencia de peligro
	Advertencia de peligro de descarga eléctrica

INSTALACIÓN Y USO DE LA BASE CON CAJÓN DEBAJO DEL APARATO (PEDESTAL DRAWER)

La base con cajón (en inglés pedestal drawer) sólo se puede utilizar con una lavadora y una secadora del fabricante o Electrodomésticos.

Presione la base con cajón para abrirla.

2 Con ambas manos para extraiga la base con cajón (en inglés pedestal drawer) hacia usted. A continuación, empuje las palancas de plástico situadas en las guías en ambos lados del cajón hacia el centro para liberar el tope evitando que el cajón se extraiga por completo.

Extraiga toda la base con cajón.

Saque el estante extraíble en forma de arco hacia arriba.

Incline la lavadora o la secadora hacia un lado y use una llave (de 22 mm) para extraer los pies metálicos.

5.1

Colocación de los espaciadores en la lavadora.

En primer lugar atornille las tuercas suministradas en el espaciador. A continuación, utilice una llave fi ja (de 22 mm) para fi jar los espaciadores en el lugar en el cual se encontraban instalados los pies metálicos.

5.2

Colocación de los espaciadores en la secadora.

Con una llave fija (de 22 mm) fijar los espaciadores en el lugar en el cual se encontraban instalados los pies metálicos.

Colocar las tapas de goma a los espaciadores para proteger el piso durante la instalación.

Inclinar la máquina hacia el otro lado y repita los pasos 4 y 5.

La base con cajón (en inglés pedestal drawer) está destinada únicamente a la instalación debajo de un aparato que orta únicamente el peso de un aparato. Si una base con cajón está instalada debajo de una lavadora, no instale una adora sobre la lavadora, o viceversa.

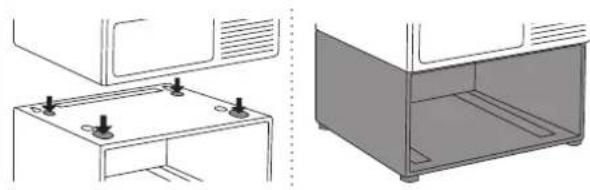

6 Levante la lavadora o secadora y colóquela sobre la base con cajón (en inglés pedestal drawer).

7 Retire los protectores de goma.

Luego, vuelva a colocar el cajón (consulte los pasos 10 y 11) y verifi que si la lavadora y la secadora están niveladas. Ajuste su posición si es necesario.

Cuando la posición se haya ajustado, retire la base con cajón (en inglés pedestal drawer).

8 Fije las tuercas a los cuatro espaciadores de la lavadora o secadora y ajustelas con una llave fi ja (de 17 mm).

9 Vuelva a instalar el estante extraíble.

10 Extraiga ambas guías y coloque la base con cajón (en inglés pedestal drawer) en las guías.

11 Utilice los bloqueos de plástico debajo de las guías para tirar de las guías hacia usted hasta que escuche un "CLICK" que es de cuando las guías se bloquean.

12 La base con cajón (en inglés pedestal drawer) puede usarse como espacio de almacenamiento para una variedad de objetos (por ejemplo detergente para lavar la ropa o suavizante). Después del uso cierre la base con cajón.
