Tipo di prodotto	Cassetto portaoggetti
Marca	Asko
Modello	HPS5323S
Utilizzo previsto	Sotto una lavatrice o asciugatrice Asko
Materiale principale	Acciaio e plastica
Dimensioni (circa)	L 600 x P 600 x H 150 mm
Peso	Circa 12 kg
Carico massimo	Supporto del peso di una sola macchina (fino a 80 kg)
Capacità di stoccaggio	Cassetto per detersivi, ammorbidenti, ecc.
Chiusura del cassetto	Apertura tramite pressione sul frontale
Guide	Telescopiche con arresto di sicurezza
Ripiano ribaltabile	Sì, rimovibile per l'installazione
Strumenti necessari per l'installazione	Chiavi piatte da 17 mm e 22 mm
Accessori forniti	Distanziali, dadi, cappucci in gomma
Installazione	Fissaggio dei distanziali al posto dei piedini metallici
Manutenzione	Pulire con un panno umido, non utilizzare prodotti abrasivi
Sicurezza	Non sovrapporre due macchine, non lasciare giocare i bambini
Riparazioni	Affidare a un professionista autorizzato
Ambiente d'uso	Interno, al riparo dalle intemperie
Manuale disponibile	www.asko-electromenager.fr

Domande frequenti - HPS5323S ASKO

Come installare il cassetto portaoggetti sotto la mia lavatrice Asko?

Rimuovere i piedini metallici della macchina, fissare i distanziali forniti con una chiave da 22 mm, quindi posizionare la macchina sul cassetto portaoggetti. Utilizzare i cappucci in gomma per proteggere il pavimento. Consultare il manuale per i passaggi dettagliati.

Questo modello è compatibile con un'asciugatrice Asko?

Sì, il cassetto portaoggetti HPS5323S è progettato per essere utilizzato con una lavatrice o un'asciugatrice Asko. Assicurarsi di non sovrapporre i due: il cassetto supporta una sola macchina.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una chiave piatta da 22 mm per fissare i distanziali e di una chiave da 17 mm per serrare i dadi di livellamento.

Come aprire il cassetto portaoggetti?

Premere delicatamente sul frontale del cassetto per sbloccarlo, quindi tirarlo verso di sé con entrambe le mani.

Qual è il peso massimo che può supportare il cassetto portaoggetti?

Il cassetto portaoggetti è progettato per supportare il peso di una lavatrice o di un'asciugatrice standard, generalmente fino a 80 kg. Non posizionare mai due macchine una sull'altra.

Come livellare la macchina una volta installata sul cassetto?

Posizionare il cassetto, quindi regolare il livello della macchina ruotando i dadi sui distanziali con una chiave da 17 mm. Verificare con una livella a bolla.

Posso utilizzare il cassetto per riporre oggetti pesanti?

Il cassetto è previsto per oggetti leggeri come flaconi di detersivo. Evitare di superare i 20 kg nel cassetto per non compromettere la stabilità.

Come mantenere il cassetto portaoggetti?

Pulire regolarmente con un panno morbido umido. Non utilizzare prodotti abrasivi che potrebbero graffiare la superficie. Assicurarsi che le guide rimangano pulite.

Cosa fare se il cassetto non si apre correttamente?

Verificare che le guide siano ben allineate e che gli arresti siano innestati. Se il problema persiste, contattare un professionista.

Il cassetto portaoggetti è garantito?

Consultare le condizioni di garanzia fornite con il prodotto. In caso di guasto, rivolgersi a un riparatore autorizzato Asko.

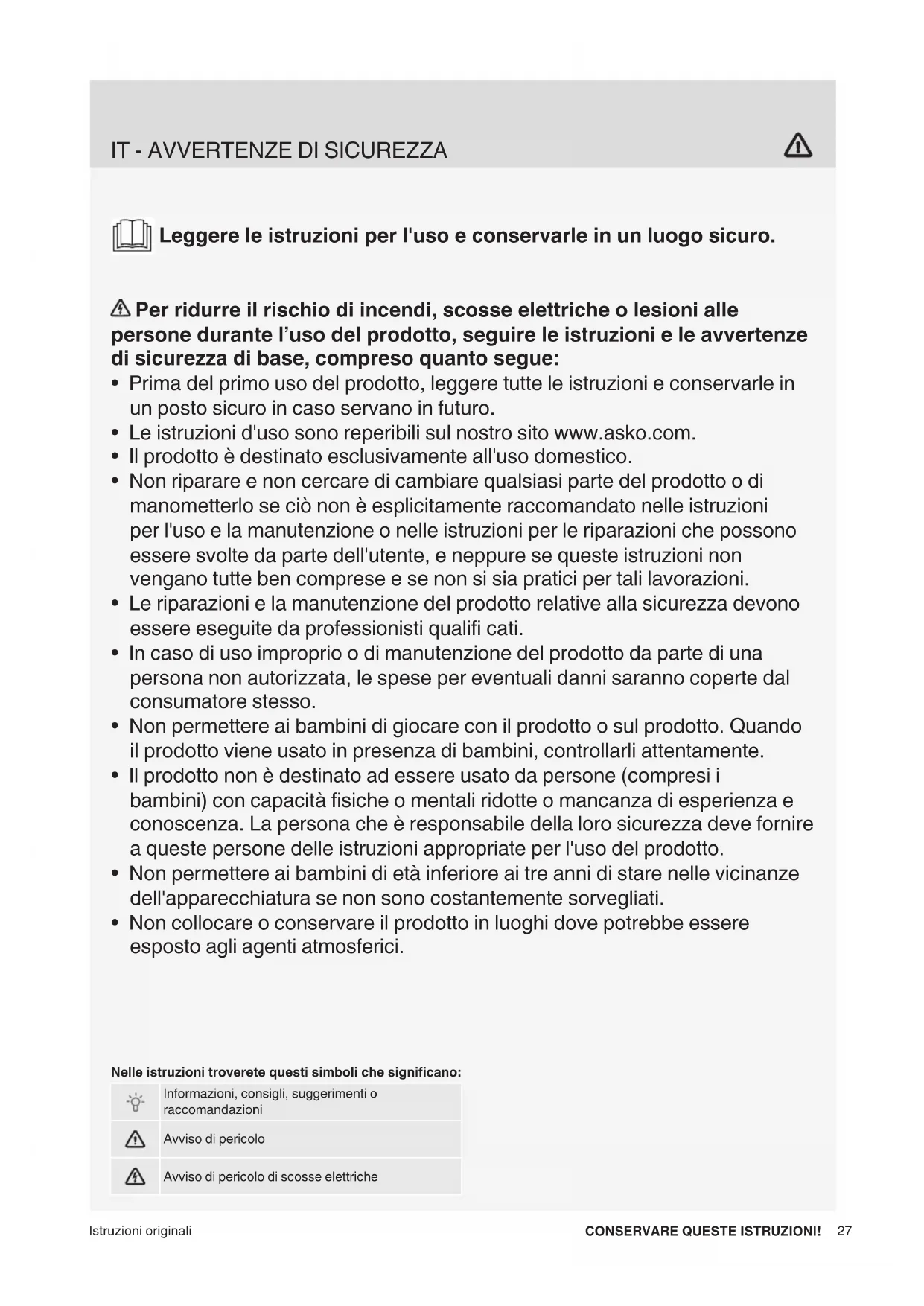

MANUALE UTENTE HPS5323S ASKO

Leggere le istruzioni per l'uso e conservarle in un luogo sicuro.

⚠ Per ridurre il rischio di incendi, scosse elettriche o lesioni alle persone durante l'uso del prodotto, seguire le istruzioni e le avvertenze di sicurezza di base, compreso quanto segue:

• Prima del primo uso del prodotto, leggere tutte le istruzioni e conservarle in un posto sicuro in caso servano in futuro.
• Le istruzioni d'uso sono reperibili sul nostro sito www.asko.com.
• Il prodotto è destinato esclusivamente all'uso domestico.
• Non riparare e non cercare di cambiare qualsiasi parte del prodotto o di manometterlo se ciò non è esplicitamente raccomandato nelle istruzioni per l'uso e la manutenzione o nelle istruzioni per le riparazioni che possono essere svolte da parte dell'utente, e neppure se queste istruzioni non vengano tutte ben comprese e se non si sia pratici per tali lavorazioni.
• Le riparazioni e la manutenzione del prodotto relative alla sicurezza devono essere eseguite da professionisti qualifi cati.
• In caso di uso improprio o di manutenzione del prodotto da parte di una persona non autorizzata, le spese per eventuali danni saranno coperte dal consumatore stesso.
• Non permettere ai bambini di giocare con il prodotto o sul prodotto. Quando il prodotto viene usato in presenza di bambini, controllarli attentamente.
• Il prodotto non è destinato ad essere usato da persone (compresi i bambini) con capacità fisiche o mentali ridotte o mancanza di esperienza e conoscenza. La persona che è responsabile della loro sicurezza deve fornire a queste persone delle istruzioni appropriate per l'uso del prodotto.
• Non permettere ai bambini di età inferiore ai tre anni di stare nelle vicinanze dell'apparecchiatura se non sono costantemente sorvegliati.
• Non collocare o conservare il prodotto in luoghi dove potrebbe essere esposto agli agenti atmosferici.

Nelle istruzioni troverete questi simboli che significano:

	Informazioni, consigli, suggerimenti o raccomandazioni
	Avviso di pericolo
	Avviso di pericolo di scosse elettriche

COLLOCAZIONE E USO DEL CASSETTO CON RIPIANO ESTRAIBILE SOTTO L'APPARECCHIO (CASSETTO PIEDISTALLO)

Il cassetto con ripiano estraibile (in inglese pedestal drawer) può essere utilizzato solo con una lavatrice e asciugatrice produttore Asko Appliances.

Premere il cassetto estraibile (in inglese pedestal drawer) per aprirlo.

2 Con entrambe le mani, estrarre il cassetto (in inglese pedestal drawer) verso di sé, quindi premere sotto il cassetto in ogni lato le piccole maniglie in plastica verso il centro delle guide per disattivare la protezione contro l'estrazione totale del cassetto.

Estrarre tutto il cassetto (in inglese pedestal drawer).

Estrarre il ripiano estraibile alzandolo verso l'alto.

4 Inclinare su un lato la lavatrice o l'asciugatrice per poter rimuovere con la chiave inglese (chiave 22 mm) i piedini metallici.

5.1

Come sistemare i distanziatori nella lavatrice.

Prima avvitare i dadi allegati nei distanziatori, poi con la chiave a forcella (chiave 22 mm) fi ssare i distanziatori sul punto dove vi erano precedentemente installati i piedini metallici.

5.2

Come sistemare i distanziatori sull'asciugatrice.

Con la chiave a forcella (chiave 22 mm) avvitare i distanziatori sul punto dove vi erano precedentemente installati i piedini metallici.

Mettere sui distanziatori le protezioni in gomma per proteggere il pavimento durante il montaggio. Inclinare l'apparecchio anche sull'altro lato, e ripetere i punti 4 e 5.

Il cassetto estraibile (in inglese pedestal drawer) è progettato esclusivamente per la collocazione sotto l'apparecchio quale può supportare il peso della lavatrice o della asciugatrice. Se si colloca il cassetto sotto la lavatrice, non installare ciugatrice sopra la lavatrice e neppure viceversa.

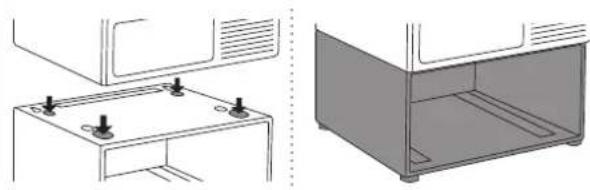

6 Alzare la lavatrice o l'asciugatrice e collocarla sopra il cassetto estraibile (in inglese pedestal drawer).

7 Togliere le protezioni in gomma.

Poi reinserire il cassetto (vedi i punti 10 e 11) e controllare che la lavatrice o l'asciugatrice siano dritte. Se serve, correggere la posizione.

Quando la posizione viene aggiustata, rimuovere il cassetto estraibile (in inglese pedestal drawer).

8 Fissare i dadi nella lavatrice o asciugatrice sui quattro distanziatori e avvitarli fi no in fondo con la chiave a forcella (chiave di 17 mm).

9 Reinserire il ripiano estraibile.

10 Tirare ambo le guide e collocarci il cassetto estraibile (in inglese pedestal drawer).

11 Utilizzando i blocchi di plastica sotto le guide, estrarre le guide verso di sé fi no a quando si sente "CLICK" che signifi ca che le guide hanno scattato.

12 Si possono conservare nel cassetto estraibile (in inglese pedestal drawer) varie cose (ad esempio detergenti per il bucato e ammorbidenti). Dopo aver usato il cassetto estraibile, richiuderlo sempre.
