Tuotetyyppi	Säilytyslaatikko
Merkki	Asko
Malli	HPS5323S
Käyttötarkoitus	Asko-pesukoneen tai kuivausrummun alla
Päämateriaali	Teräs ja muovi
Mitat (noin)	L 600 x S 600 x K 150 mm
Paino	Noin 12 kg
Enimmäiskuormitus	Tukee yhden koneen painoa (enintään 80 kg)
Säilytystilavuus	Laatikko pesuaineille, huuhteluaineelle jne.
Laatikon sulku	Avautuu painamalla etuosaa
Liukukiskot	Teleskooppiset turvapysäyttimellä
Irrotettava hylly	Kyllä, irrotettava asennusta varten
Asennuksessa tarvittavat työkalut	Kiintoavaimet 17 mm ja 22 mm
Mukana tulevat tarvikkeet	Välikappaleet, mutterit, kumisuojukset
Asennus	Välikappaleiden kiinnitys metallisten jalkojen tilalle
Huolto	Puhdista kostealla liinalla, älä käytä hankaavia puhdistusaineita
Turvallisuus	Älä pinoa kahta konetta, älä anna lasten leikkiä laitteella
Korjaukset	Anna valtuutetun ammattilaisen tehtäväksi
Käyttöympäristö	Sisätiloissa, suojassa sateelta
Ohjeet saatavilla	www.asko-electromenager.fr

Usein kysytyt kysymykset - HPS5323S ASKO

Miten asennan säilytyslaatikon Asko-pesukoneeni alle?

Irrota koneen metalliset jalat, kiinnitä mukana tulevat välikappaleet 22 mm:n kiintoavaimella, aseta sitten kone säilytyslaatikon päälle. Käytä kumisuojuksia lattian suojaamiseksi. Katso tarkat vaiheet ohjeista.

Onko tämä malli yhteensopiva Asko-kuivausrummun kanssa?

Kyllä, säilytyslaatikko HPS5323S on suunniteltu käytettäväksi Asko-pesukoneen tai -kuivausrummun kanssa. Älä pinoa kahta konetta: laatikko tukee vain yhtä konetta.

Mitä työkaluja asennukseen tarvitaan?

Tarvitset 22 mm:n kiintoavaimen välikappaleiden kiinnittämiseen ja 17 mm:n avaimen tasausmuttereiden kiristämiseen.

Miten säilytyslaatikko avataan?

Paina varovasti laatikon etuosaa avataksesi lukituksen, vedä sitten laatikko molemmin käsin itseäsi kohti.

Mikä on säilytyslaatikon maksimipainoraja?

Säilytyslaatikko on suunniteltu tukemaan yhden pesukoneen tai kuivausrummun painoa, yleensä enintään 80 kg. Älä koskaan aseta kahta konetta päällekkäin.

Miten kone tasataan, kun se on asennettu laatikon päälle?

Aseta laatikko paikalleen, säädä koneen taso kiertämällä välikappaleiden muttereita 17 mm:n avaimella. Tarkista vesivaa'alla.

Voinko käyttää laatikkoa raskaiden esineiden säilytykseen?

Laatikko on tarkoitettu kevyille esineille, kuten pesuainepulloille. Vältä ylittämästä 20 kg laatikossa, jotta vakaus ei vaarannu.

Miten säilytyslaatikkoa huolletaan?

Puhdista säännöllisesti pehmeällä, kostealla liinalla. Älä käytä hankaavia puhdistusaineita, jotka voivat naarmuttaa pintaa. Varmista, että liukukiskot pysyvät puhtaina.

Mitä tehdä, jos laatikko ei aukea kunnolla?

Tarkista, että liukukiskot ovat oikein kohdistetut ja että pysäyttimet ovat paikallaan. Jos ongelma jatkuu, ota yhteyttä ammattilaiseen.

Onko säilytyslaatikolla takuu?

Katso tuotteen mukana toimitettuja takuuehtoja. Jos laite rikkoutuu, ota yhteys valtuutettuun Asko-huoltoliikkeeseen.

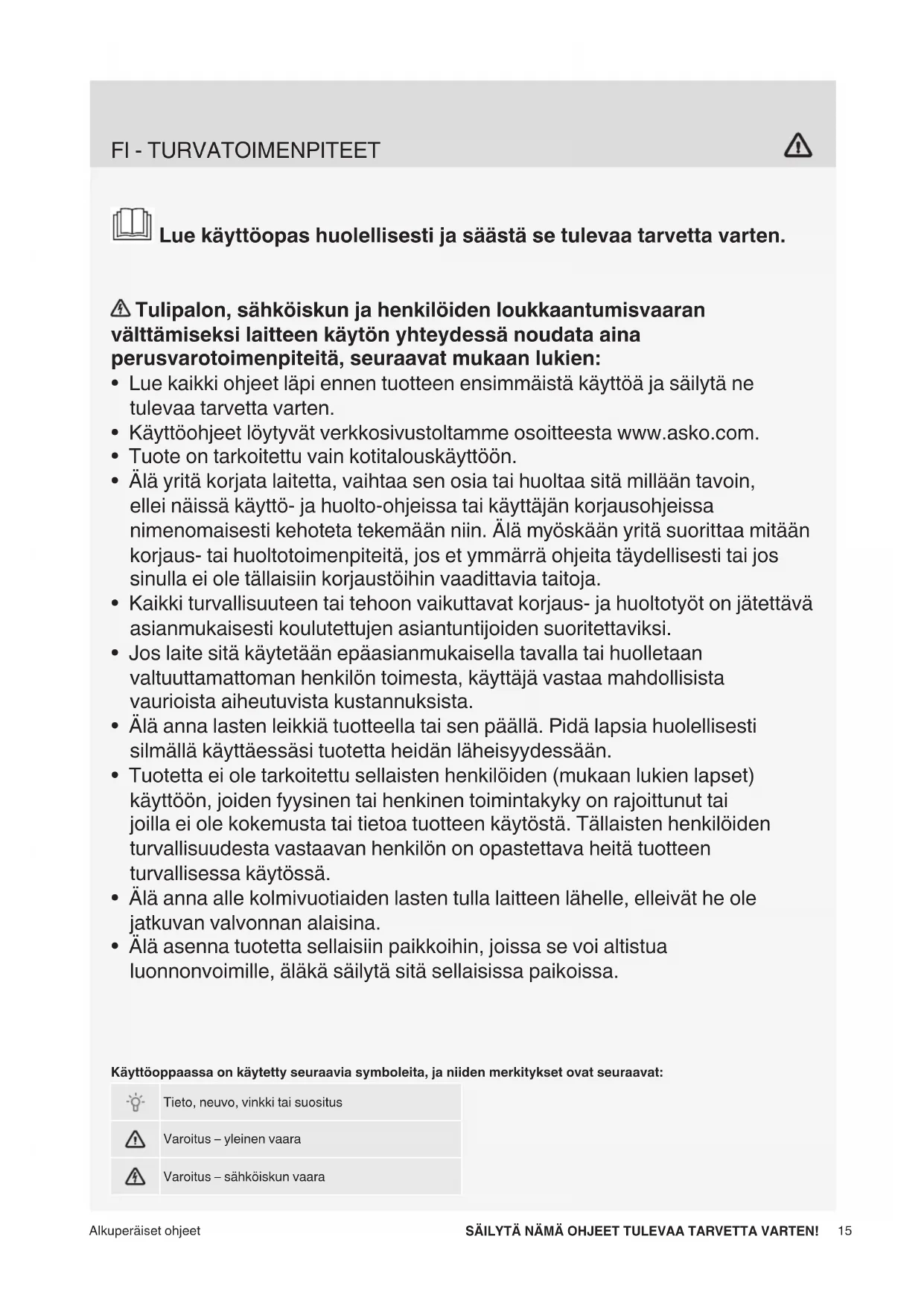

KÄYTTÖOHJE HPS5323S ASKO

Lue käyttöopas huolellisesti ja säästä se tulevaa tarvetta varten.

⚠ Tulipalon, sähköiskun ja henkilöiden loukkaantumisvaaran välttämiseksi laitteen käytön yhteydessä noudata aina perusvarotoimenpiteitä, seuraavat mukaan lukien:

• Lue kaikki ohjeet läpi ennen tuotteen ensimmäistä käyttöä ja säilytä ne tulevaa tarvetta varten.
• Käyttöohjeet löytyvät verkkosivustoltamme osoitteesta www.asko.com.
• Tuote on tarkoitettu vain kotitalouskäyttöön.
• Älä yritä korjata laitetta, vaihtaa sen osia tai huoltaa sitä millään tavoin, ellei näissä käyttö- ja huolto-ohjeissa tai käyttäjän korjausohjeissa nimenomaisesti kehoteta tekemään niin. Älä myöskään yritä suorittaa mitään korjaus- tai huoltotoimenpiteitä, jos et ymmärrä ohjeita täydellisesti tai jos sinulla ei ole tällaisiin korjaustöihin vaadittavia taitoja.
• Kaikki turvallisuuteen tai tehoon vaikuttavat korjaus- ja huoltotyöt on jätettävä asianmukaisesti koulutettujen asiantuntijoiden suoritettaviksi.
• Jos laite sitä käytetään epäasianmukaisella tavalla tai huolletaan valtuuttamattoman henkilön toimesta, käyttäjä vastaa mahdollisista vaurioista aiheutuvista kustannuksista.
• Älä anna lasten leikkiä tuotteella tai sen päällä. Pidä lapsia huolellisesti silmällä käyttäessäsi tuotetta heidän läheisyydessään.
• Tuotetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden fyysinen tai henkinen toimintakyky on rajoittunut tai joilla ei ole kokemusta tai tietoa tuotteen käytöstä. Tällaisten henkilöiden turvallisuudesta vastaavan henkilön on opastettava heitä tuotteen turvallisessa käytössä.
• Älä anna alle kolmivuotiaiden lasten tulla laitteen lähelle, elleivät he ole jatkuvan valvonnan alaisina.
• Älä asenna tuotetta sellaisiin paikkoihin, joissa se voi altistua luonnonvoimille, äläkä säilytä sitä sellaisissa paikoissa.

Käyttöoppaassa on käytetty seuraavia symboleita, ja niiden merkitykset ovat seuraavat:

	Tieto, neuvo, vinkki tai suositus
	Varoitus – yleinen vaara
	Varoitus – sähköiskun vaara

SOKKELILAATIKON ASENNUS JA KÄYTTÖ

Sokkelilaatikkoa saa käyttää vain Asko Appliances -yhtiön valmistaman pesukoneen ja kuivausrummun yhteydessä.

Avaa sokkelilaatikko painamalla sitä.

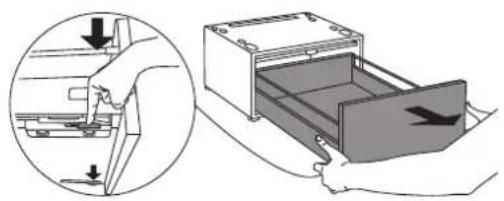

2 Vedä sokkelilaatikko molemmin käsin itseäsi kohden. Paina laatikon alapuolella olevat laatikon ohjaimien muovivivut molemmilta puolin kohti laatikon keskustaa vapauttaaksesi laatikon ulosvetämisen estävän rajoittimen.

Vedä koko sokkelilaatikko ulos.

3

Vedä taso ulos ylöspäin suuntautuvalla liikkeellä.

4 Kallista pesukone tai kuivaaja toiselle sivulle ja irrota metallijalat vastaavalla avaimella (22 mm).

Välikappaleiden kiinnittäminen pesukoneeseen.

Ruuvaa ensin mukana toimitetut mutterit välikappaleisiin. Kiinnitä tämän jälkeen välikappaleet kiintoavaimella (22 mm) teräsjalkojen paikalle.

Välikappaleiden kiinnittäminen kuivaajaan.

Kiinnitä välikappaleet kiintoavaimella (22 mm) teräsjalkojen paikalle.

Kiinnitä kumisuojukset välikappaleiden päälle lattiasi suojaamiseksi asennuksen aikana.

Kallista kone toiselle sivulle ja toista kohdat 4 ja 5.

Sokkelilaatikko on tarkoitettu ainoastaan laitteen alle asennettavaksi. Laatikko kestää ainoastaan yhden laitteen son. Jos sokkelilaatikko asennetaan pesukoneen alle, älä asenna pesukoneen päälle kuivaajaa tai päinvastoin.

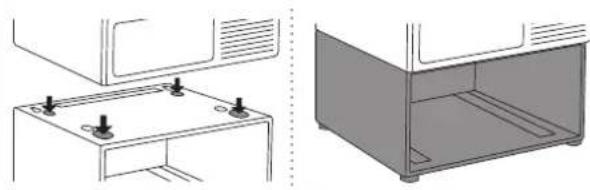

6 Nosta pesukone tai kuivaaja ja aseta se sokkelilaatikon yläpuolelle.

7 Poista kumisuojukset.

Aseta tämän jälkeen laatikko paikalleen (katso vaiheet 10 ja 11) ja varmista, että pesukone ja kuivaaja ovat samassa linjassa. Säädä niiden asentoa tarvittaessa.

Kun haluttu asento on säädetty, poista sokkelilaatikko.

8 Kiinnitä mutterit pesukoneen tai kuivaajan kaikkiin neljään välikappaleeseen ja kiristä ne kiintoavaimella (17 mm).

9 Aseta ulos vedetty laatikko paikalleen.

10 Vedä molemmat ohjaimet ulos ja aseta sokkelilaatikko ohjaimiin.

11 Käytä ohjaimien alapuolella olevia muovirajoittimia vetääksesi ohjaimia itseäsi kohden niin pitkälle, että kuulet ohjaimien napsahtavan paikalleen.

12 Sokkelilaatikkoa voidaan käyttää erilaisten tarvikkeiden säilytyspaikkana (esim. pyykinpesu- tai pehmennysaineiden). Sulje sokkelilaatikko käytön jälkeen.
