HPS5323S - Aufbewahrungsmöbel ASKO - Kostenlose Bedienungsanleitung

Produkttyp	Aufbewahrungs-Schubladenblock
Marke	Asko
Modell	HPS5323S
Verwendungszweck	Unter einer Asko-Waschmaschine oder einem Asko-Trockner
Hauptmaterial	Stahl und Kunststoff
Abmessungen (ca.)	B 600 x T 600 x H 150 mm
Gewicht	Ca. 12 kg
Maximale Belastung	Trägt das Gewicht einer einzelnen Maschine (bis zu 80 kg)
Aufbewahrungskapazität	Schublade für Waschmittel, Weichspüler usw.
Schubladenverschluss	Öffnung durch Druck auf die Front
Schienen	Teleskopisch mit Sicherheitsanschlag
Klappbare Ablage	Ja, zur Montage abnehmbar
Erforderliche Werkzeuge	Gabelschlüssel 17 mm und 22 mm
Mitgeliefertes Zubehör	Distanzstücke, Muttern, Gummikappen
Montage	Befestigung der Distanzstücke anstelle der Metallfüße
Pflege	Mit einem feuchten Tuch reinigen, keine Scheuermittel verwenden
Sicherheit	Keine zwei Maschinen übereinander stapeln, Kinder nicht damit spielen lassen
Reparaturen	Von einem autorisierten Fachmann durchführen lassen
Verwendungsumgebung	Innenbereich, vor Witterung geschützt
Anleitung verfügbar	www.asko-electromenager.fr

Häufig gestellte Fragen - HPS5323S ASKO

Wie installiere ich den Schubladenblock unter meiner Asko-Waschmaschine?

Entfernen Sie die Metallfüße der Maschine, befestigen Sie die mitgelieferten Distanzstücke mit einem 22-mm-Schlüssel und stellen Sie dann die Maschine auf den Schubladenblock. Verwenden Sie die Gummikappen zum Schutz des Bodens. Die detaillierten Schritte entnehmen Sie bitte der Anleitung.

Ist dieses Modell mit einem Asko-Trockner kompatibel?

Ja, der Schubladenblock HPS5323S ist für die Verwendung mit einer Asko-Waschmaschine oder einem Asko-Trockner konzipiert. Achten Sie darauf, die beiden nicht übereinander zu stellen: Der Block trägt nur eine Maschine.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen 22-mm-Gabelschlüssel zum Befestigen der Distanzstücke und einen 17-mm-Schlüssel zum Anziehen der Nivellierungsmuttern.

Wie öffne ich die Aufbewahrungsschublade?

Drücken Sie leicht auf die Front der Schublade, um sie zu entriegeln, und ziehen Sie sie dann mit beiden Händen zu sich hin.

Wie hoch ist das maximale Gewicht, das der Schubladenblock tragen kann?

Der Schubladenblock ist so ausgelegt, dass er das Gewicht einer handelsüblichen Waschmaschine oder eines Trockners trägt, in der Regel bis zu 80 kg. Stellen Sie niemals zwei Maschinen übereinander.

Wie kann ich die Maschine nach der Installation auf der Schublade ausrichten?

Positionieren Sie die Schublade und justieren Sie dann die Nivellierung der Maschine, indem Sie die Muttern an den Distanzstücken mit einem 17-mm-Schlüssel drehen. Überprüfen Sie mit einer Wasserwaage.

Kann ich die Schublade zur Aufbewahrung schwerer Gegenstände verwenden?

Die Schublade ist für leichte Gegenstände wie Waschmittelflaschen vorgesehen. Vermeiden Sie mehr als 20 kg in der Schublade, um die Stabilität nicht zu beeinträchtigen.

Wie pflege ich den Schubladenblock?

Reinigen Sie regelmäßig mit einem feuchten, weichen Tuch. Verwenden Sie keine Scheuermittel, die die Oberfläche zerkratzen könnten. Achten Sie darauf, dass die Führungsschienen sauber bleiben.

Was tun, wenn sich die Schublade nicht richtig öffnen lässt?

Überprüfen Sie, ob die Führungsschienen richtig ausgerichtet sind und die Anschläge eingerastet sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Hat der Schubladenblock eine Garantie?

Die Garantiebedingungen entnehmen Sie bitte den mitgelieferten Unterlagen. Wenden Sie sich im Störungsfall an einen autorisierten Asko-Kundendienst.

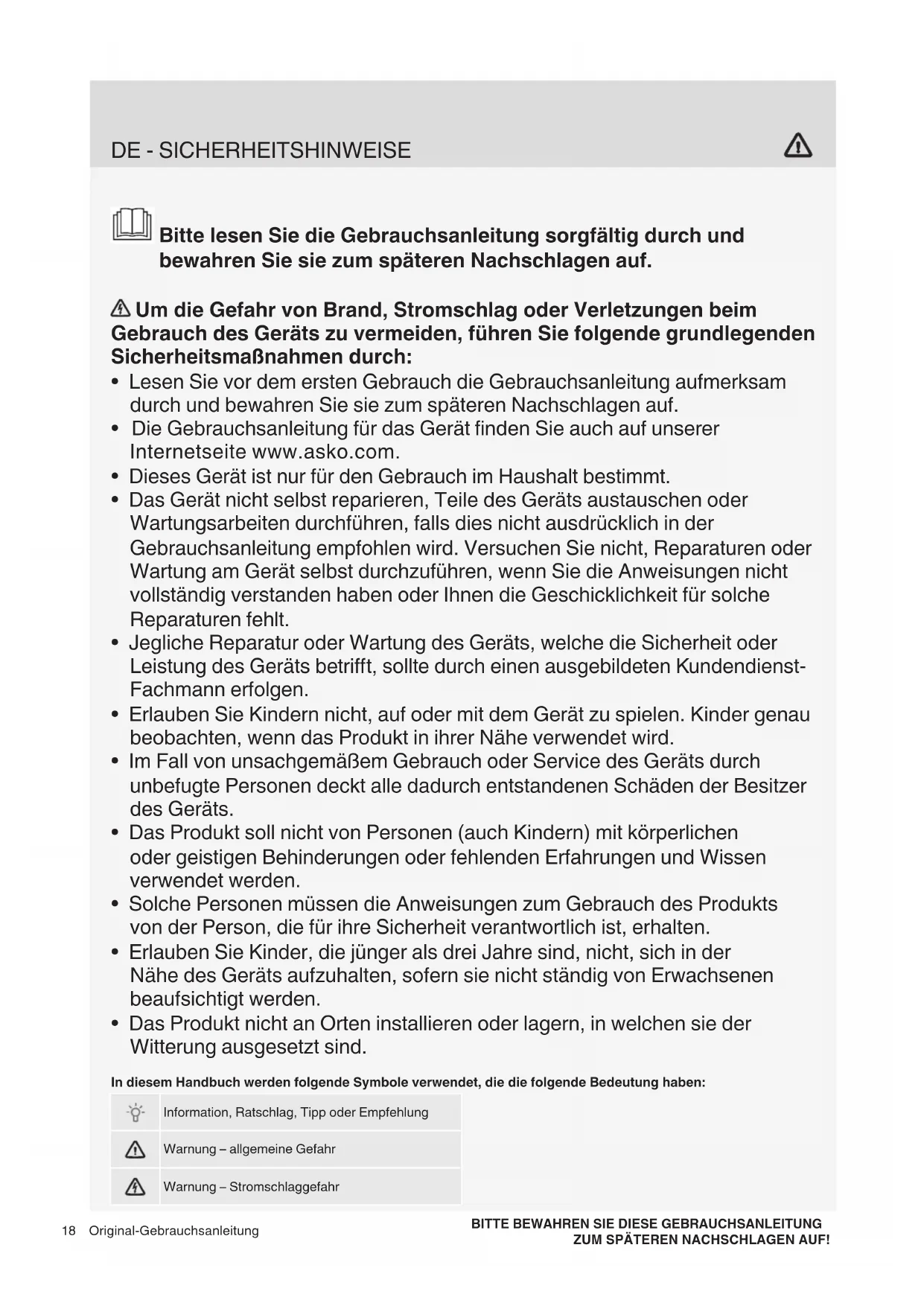

BEDIENUNGSANLEITUNG HPS5323S ASKO

Bitte lesen Sie die Gebrauchsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

⚠ Um die Gefahr von Brand, Stromschlag oder Verletzungen beim Gebrauch des Geräts zu vermeiden, führen Sie folgende grundlegenden Sicherheitsmaßnahmen durch:

• Lesen Sie vor dem ersten Gebrauch die Gebrauchsanleitung aufmerksam durch und bewahren Sie sie zum späteren Nachschlagen auf.
  • Die Gebrauchsanleitung für das Gerät finden Sie auch auf unserer Internetseite www.asko.com.
• Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt.
• Das Gerät nicht selbst reparieren, Teile des Geräts austauschen oder Wartungsarbeiten durchführen, falls dies nicht ausdrücklich in der Gebrauchsanleitung empfohlen wird. Versuchen Sie nicht, Reparaturen oder Wartung am Gerät selbst durchzuführen, wenn Sie die Anweisungen nicht vollständig verstanden haben oder Ihnen die Geschicklichkeit für solche Reparaturen fehlt.
• Jegliche Reparatur oder Wartung des Geräts, welche die Sicherheit oder Leistung des Geräts betrifft, sollte durch einen ausgebildeten Kundendienst-Fachmann erfolgen.
• Erlauben Sie Kindern nicht, auf oder mit dem Gerät zu spielen. Kinder genau beobachten, wenn das Produkt in ihrer Nähe verwendet wird.
• Im Fall von unsachgemäßem Gebrauch oder Service des Geräts durch unbefugte Personen deckt alle dadurch entstandenen Schäden der Besitzer des Geräts.
• Das Produkt soll nicht von Personen (auch Kindern) mit körperlichen oder geistigen Behinderungen oder fehlenden Erfahrungen und Wissen verwendet werden.
• Solche Personen müssen die Anweisungen zum Gebrauch des Produkts von der Person, die für ihre Sicherheit verantwortlich ist, erhalten.
• Erlauben Sie Kinder, die jünger als drei Jahre sind, nicht, sich in der Nähe des Geräts aufzuhalten, sofern sie nicht ständig von Erwachsenen beaufsichtigt werden.
• Das Produkt nicht an Orten installieren oder lagern, in welchen sie der Witterung ausgesetzt sind.

In diesem Handbuch werden folgende Symbole verwendet, die die folgende Bedeutung haben:

	Information, Ratschlag, Tipp oder Empfehlung
	Warnung – allgemeine Gefahr
	Warnung – Stromschlaggefahr

MONTAGE UND GEBRAUCH DER SOCKELSCHUBLADE

Die Sockelschublade darf nur für Waschmaschinen und Wäschetrockner des Herstellers Asko verwendet werden.

1 Drücken Sie auf die Sockelschublade, um diese zu öff nen.

2 Benutzen Sie beide Hände, um die Sockelschublade herauszuziehen. Schieben Sie darauf die Kunststoff hebel, die sich auf den Schubladenführungen befin den, auf jeder Seite unter der Schublade gegen die Mitte, um den Anschlag zu lösen, der verhindert, dass die Schublade komplett herausgezogen wird.

Ziehen Sie die Sockelschublade nun heraus.

3 Ziehen Sie die Schublade in einem Bogen nach oben heraus.

4 Kippen Sie die Waschmaschine oder den Wäschetrockner zur Seite und entfernen Sie die Metallfüße mit einem Schraubenschlüssel (22 mm).

5.1 Befestigen Sie die Distanzstücke auf die Waschmaschine.

Schrauben Sie zuerst die mitgelieferten Muttern auf die Abstandhalter. Verwenden Sie dann einen Maulschlüssel (22 mm), um die Distanztücke an der Stelle zu befestigen, wo zuvor die Metallfüße eingeschraubt waren.

5.2 Befestigung der Distanzstücke auf die Waschmaschine

Benutzen Sie einen Maulschlüssel (22 mm), um die Distanzstücke in den Gewinden, in denen sich vorher die Stahlfüße eingeschraubt waren, zu befestigen.

Stecken Sie die beigelegten Gummikappen auf die Distanzstücke, um Ihren Fußboden während der Montage zu schützen. Neigen Sie das Gerät auf die andere Seite und wiederholen Sie die Schritte 4 und 5.

⚠️ Die Sockelschublade ist ausschließlich zum Einbau unter das Gerät bestimmt. Die Schublade kann nur das Gewicht eines Geräts tragen. Wenn eine Sockelschublade unter einer Waschmaschine montiert ist, dürfen Sie keinen Trockner auf die Waschmaschine stellen und umgekehrt.

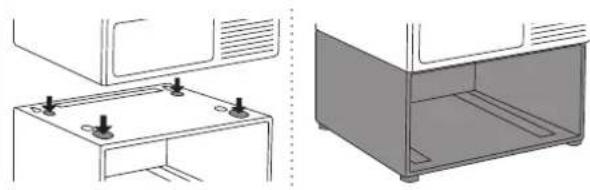

6 Heben Sie die Waschmaschine oder den Wäschetrockner an und stellen Sie das Gerät auf die Sockelschublade.

7 Entfernen Sie die Gummikappen.

Setzen Sie die Schublade ein (siehe Schritt 10 und 11) und stellen Sie sicher, dass die Waschmaschine und der Wäschetrockner ausgerichtet sind. Stellen sie deren Position nach Bedarf ein.

Sobald die Position ausgerichtet ist, können Sie die Sockelschublade entfernen.

8 Befestigen Sie die Muttern an alle vier Distanzstücke der Waschmaschine oder des Wäschetrockners und ziehen Sie diese mit einem Maulschlüssel (17 mm) fest.

9 Einsetzen der ausziehbaren Ablage.

10 Ziehen Sie beide Führungen heraus und legen Sie die Sockelschublade auf die Führungen.

11 Verwenden Sie Kunststoff -Begrenzer unter den Führungen, um die Führungen herauszuziehen, bis diese mit einem hörbaren „KLICK“ einrasten.

12 Die Sockelschublade kann zum Aufbewahren von Gegenständen (z.B. Waschmittel oder Weichspüler) verwendet werden. Schließen Sie die Sockelschublade nach dem Gebrauch.
