QLO 6007 MT - Four Fulgor Milano - Notice d'utilisation et mode d'emploi gratuit

Marque	Fulgor Milano
Modèle	QLO 6007 MT
Type de produit	Four encastrable
Dimensions (L x H x P)	595 x 595 x 545 mm (standard encastrable 60 cm)
Poids net	Environ 35 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance totale	Environ 2,8 kW
Capacité	Environ 60 L
Plage de température	50 °C à 250 °C
Types de cuisson	Conventionnelle (chaleur supérieure et inférieure), ventilée (chaleur tournante), gril (grande surface), double gril, décongélation
Fonctions du panneau	Lampe (éclairage), résistance inférieure, résistance supérieure, résistance circulaire, ventilateur, gril, combinaisons avec ventilateur
Minuteur / Programmation	Électronique à 6 touches sensitives : horloge, durée, fin de cuisson, programmation automatique, minuteur indépendant
Nettoyage autonettoyant	Panneaux catalytiques microporeux sur les parois intérieures (oxydation des graisses à >200 °C)
Éclairage intérieur	Lampe 25 W, douille E14, résistante à 300 °C
Porte	Démontable (charnières àleviers) pour nettoyage
Ventilateur de refroidissement	Tangential, automatique, s'active à ~60 °C externe
Sécurité	Arrêt automatique en fin de programmation ; protection contre surchauffe
Installation	Encastrable, dimensions selon schéma ; fixations fournies ; raccordement électrique avec câble H05RR-F 3x1,5 mm² ou équivalent
Pièces détachées / Réparabilité	Plaque signalétique à l'intérieur de la porte ; lampe remplaçable par l'utilisateur ; autres pièces via service après-vente
Respect de l'environnement	Documentation sur papier blanchi sans chlore ; emballage recyclable

FOIRE AUX QUESTIONS - QLO 6007 MT Fulgor Milano

Comment nettoyer le four pour la première utilisation ?

Lavez soigneusement l'intérieur du four avec de l'eau et du savon, puis rincez abondamment. Pour les parois lisses, retirez les cadres latéraux comme indiqué dans la notice. Préchauffez à vide pour éliminer les odeurs de fabrication.

Comment fonctionnent les panneaux autonettoyants ?

Les panneaux catalytiques recouvrent les parois. Ils oxydent et évaporent les éclaboussures d'huile et de graisse lorsque la température dépasse 200 °C. Si le four reste sale après une cuisson grasse, faites-le fonctionner à vide à température maximale pendant 60 minutes maximum. Ne les lavez pas avec des produits abrasifs ou acides.

Comment régler l'horloge du four ?

Appuyez simultanément sur les touches de durée et de fin de cuisson. Utilisez les touches + et - pour régler l'heure. Relâchez. Pour les modèles à touches sensitives, appuyez plus de 3 secondes sur la touche centrale jusqu'à ce que le symbole apparaisse, puis réglez avec +/-.

Comment programmer une cuisson automatique ?

Appuyez sur la touche durée (ou centrale plus de 3 s puis nouvelle pression pour 'dur'), réglez la durée avec +/-, validez. Appuyez sur fin de cuisson (ou centrale 2 pressions pour 'End'), réglez l'heure de fin. Le four calcule le début automatiquement. Exemple : durée 10 min, fin 14h00 → début à 13h50.

Comment changer la lampe du four ?

Débranchez l'appareil. Placez un chiffon au fond du four. Dévissez le capot en verre, remplacez l'ampoule usée par une neuve (25 W, douille E14, résistante à 300 °C). Revissez le capot et retirez le chiffon. Rebranchez.

Comment démonter la porte du four ?

Ouvrez la porte complètement. Levez les deux leviers situés sur les charnières. Refermez la porte jusqu'au premier cran d'arrêt. Soulevez la porte vers le haut et vers l'extérieur. Pour remonter, insérez les charnières dans leurs logements et abaissez les leviers.

Quelle est la fonction du gril et comment l'utiliser ?

Le gril permet de griller ou dorer les aliments. Utilisez la position 'résistance supérieure' ou 'double résistance supérieure'. Placez la grille en 1ère ou 2ème position en partant du haut. Préchauffez 5 minutes. Réglez le thermostat entre 50 et 200 °C.

Comment décongeler des aliments dans ce four ?

Sélectionnez une fonction de cuisson ventilée (par exemple résistance circulaire avec ventilateur) et réglez le thermostat sur 0 °C. Le ventilateur fera circuler de l'air froid pour décongeler rapidement.

Que faire en cas de signal sonore persistant après cuisson ?

Le signal sonore indique la fin de la programmation. Appuyez sur n'importe quelle touche du panneau pour l'interrompre. Remettez les boutons du thermostat et du commutateur sur 0. Si le symbole 'AUTO' clignote, appuyez sur la touche Manuel pour revenir en mode manuel.

Quelles sont les précautions électriques pour l'installation ?

Assurez-vous que l'installation dispose d'une prise de terre conforme. Le câble ne doit pas dépasser 50 °C au-dessus de la température ambiante. Utilisez un câble de type H05RR-F 3x1,5 mm² ou équivalent. L'appareil doit être raccordé à un dispositif de déconnexion omnipolaire facilement accessible.

MODE D'EMPLOI QLO 6007 MT Fulgor Milano

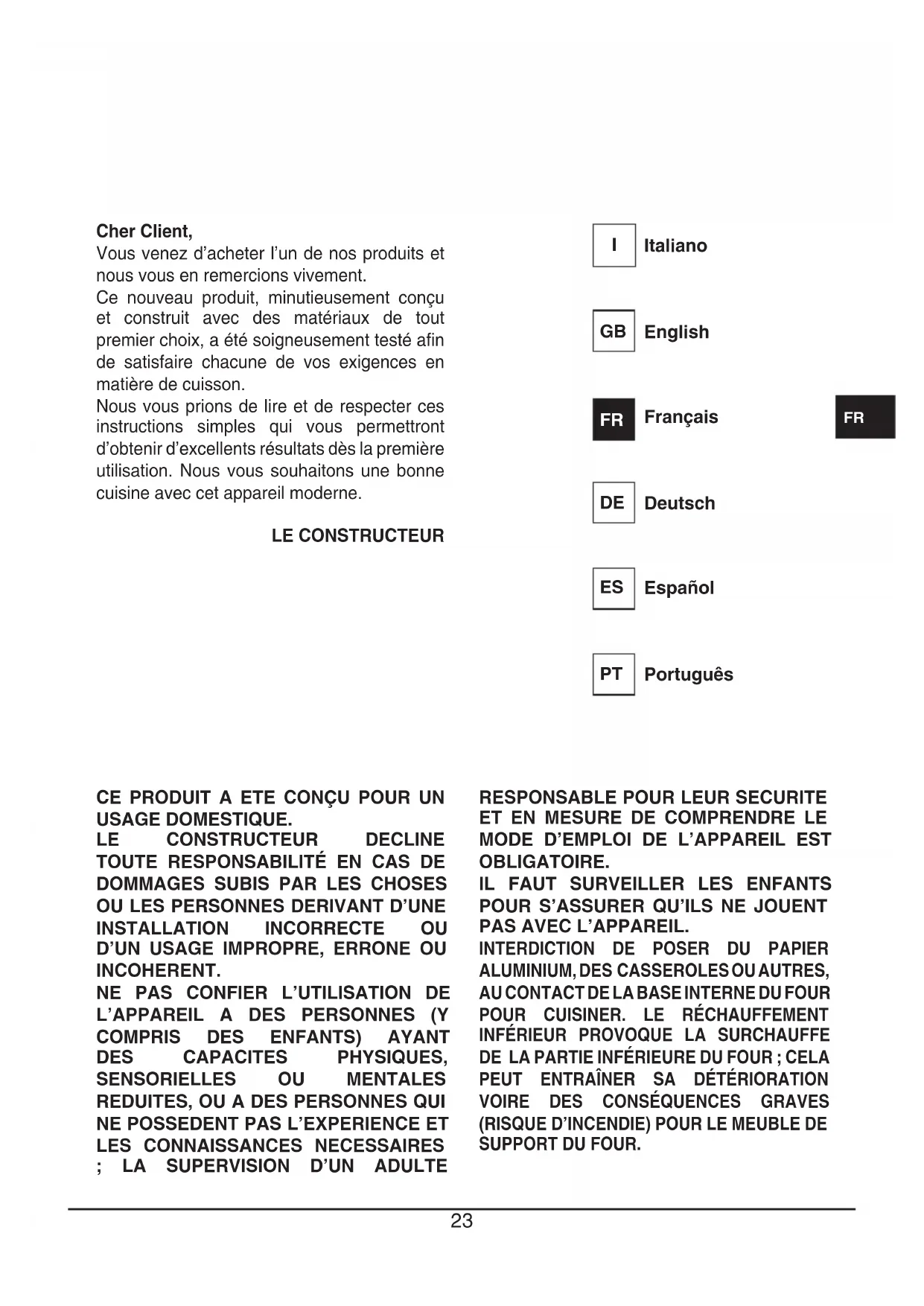

Vous venez d'acheter l'un de nos produits et nous vous en remercions vivement.

Ce nouveau produit, minutieusement concu et construit avec des matériaux de tout premier choix, a ete soigneusement teste afin de satisfaire chacune de vos exigences en matière de cuisson.

Nous vous prions de dire et de respecter ces instructions simples qui vous permettront d'obtenir d'excellents résultats des la première utilisation. Nous vous souhaitons une bonne cuisine avec cet appeareil moderne.

LE CONSTRUCTEUR

Italiano

English

Français

Deutsch

Espanol

Portugues

CE PRODUIT A ETE CONCU POUR UN USAGE DOMESTIQUE.

LE CONSTRUCTEUR DECLINE TOUTE RESPONSABILITE EN CAS DE DOMMAGES SUBIS PAR LES CHOSES OU LES PERSONNES DERIVANT D'UNE INSTALLATION INCORRECTE OU D'UN USAGE IMPROPRE, ERRONE OU INCOHERENT.

NE PAS CONFIER L'UTILISATION DE L'APPAREIL A DES PERSONNES (Y COMPRIS DES ENFANTS) AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, OU A DES PERSONNES QUI NE POSSEDEDPAS L'EXPERIENCE ET LES CONNAISSANCES NECESSAIRES ; LA SUPERVISION D'UN ADULTE

RESPONSABLE POUR LEUR SECURITE ET EN MESURE DE COMPRENDRE LE MODE D'EMPLOI DE L'APPAREIL EST OBLIGATOIRE.

IL FAUT SURVEILLER LES ENFANTS POUR S'ASSURER QU'ILS NE JOUENT PAS AVEC L'APPAREIL.

INTERDICTION DE POSER DU PAPIER ALUMINIUM, DES CASSEROLES OU AUTRES, AU CONTACT DE LA BASE INTERNE DU FOUR POUR CUISINER. LE RECHAUFFEMENT INFÉRIEUR PROVOQUE LA SURCHAUFFE DE LA PARTIE INFÉRIEURE DU FOUR; CELA PEUT ENTRainer SA DÉTERIORATION VOIRE DES CONSEQUENCES GRAVES (RISQUE D'INCENDIE) POUR LE MEUBLDE DE SUPPORT DU FOUR.

Index

Instructions pour l'utilisateur, 25

Premiereutilisation,25

Panneaux autonettoyants, 25

Respect de l'environnement, 25

Panneau de commande, 26

Instructions pour le fonctionnement:

-cuisson conventionnelle,26
-cuissonventilée,26
-cuissson au gril,27

Thermostat, 27

Temporisateur electronique, 27

Minuteur à touches sensitives, 28

Réglage de la pendule, 28
Minutage, 28
Durée de la cuisson, 28
Fin de cuisson, 28
Programmation de la cuisson automatique, 29
Réglage du volume du signal acoustique, 29

Remplacement de la lampe, 30

Demontage de la porte du four, 30

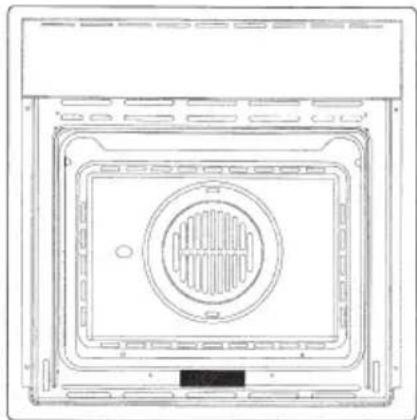

Pour I'installateur, 31

Encastrement du four, 31

Branchementelectrique,32

IMPORTANT

"I'll est possible d'acceder à la plaque des caractéristiques du four même lorsque l'appareil est installé. Cette plaque, que l'on vait en ouvrant la porte, présente toutes les données d'identification de l'appareil qu'il est nécessaire de citer pour toute demande de pieces de rechange".

Instructions pour l'utilisateur

Première utilisation

Le four doit être nettoyé à fond à l'eau et au savon, puis rince méticuleusement. Pour enlever les cadres latéraux dans les jours à parois lisses, procéder comme indiqué sur la figure.

Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

Important:

A titre de précaution, avant d'effectuer toute opération de nettoyage du four qu'elle qu'elle soit, débrancher toujours la fiche de la prise de courant ou couper la ligne d'alimentation de l'appareil. Veiller à ne pas utiliser de substances acides ou alcalines (jus de citron, vinaigre, sel, tomate, etc.). Ne pas utiliser de produits à base de chloré, acides ou abrasifs,URTOUT pour le nettoyage des parois peintes.

NE PAS UTILISER DE NETTOYEURS A VAPEUR

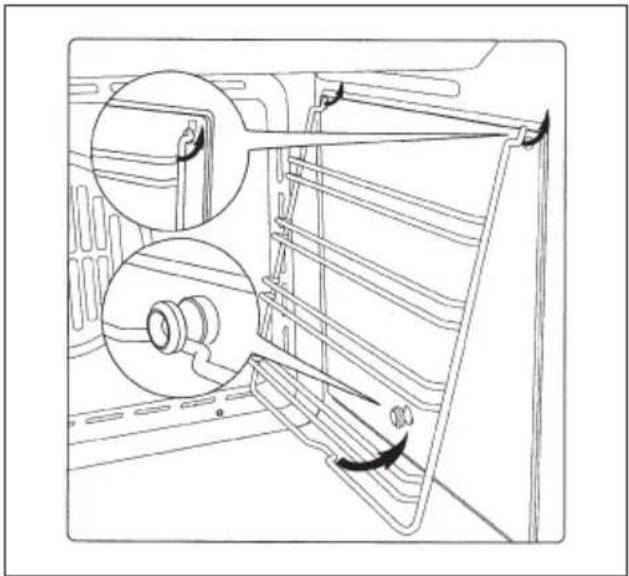

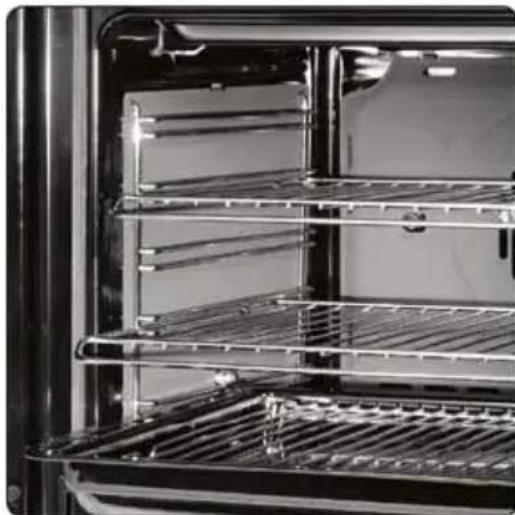

Panneaux autonettoyants

PANNEAUX AUTONETTOYANTS

La fonction CLEAN active la réaction qui provoque le nettoyage.

Nos jours à parois lisses peuvent être munis, à l'intérieur, de panneaux autonettoyants qui recouvent les parois.

Devant estre accroches sur les parois, avant les chassin lateraux, ces panneaux speciaux sont recouverts d'un email special catalytique microporeux qui provoque l'oxydation et I'evaporation gradualles des ecla-boussures d'huile et de graisse qui sont ainsi eliminées pendant les cuissons a plus de 200^ C. Si le four n'est pas propre après la cuisson d'aliments tres gras, le faire fonctionner a vide a la temperture maximum pendant 60 minutes maximum. Les panneaux autonettoyants ne doivent etre ni laves, ni nettoyés avec des produits abrasifs ou des produits contenant des acides ou des alcalis.

Respect de l'environnement

La documentation de cet apparéil est imprimée sur du papier blanchi, sans chloré ou sur du papier recyclé, de façon à contribuer à la sauvégarde de l'environnement. Les emballages sont conçus pour ne pas nuir à l'environnement; ils peuvent être recupérés ou recyclés, car il s'agit de produits écologiques.

Le fait de recycler l'emballage permet de consommer moins de matières premières et de réduire le volume des déchets industriels et domestiques.

Fonctions du panneau de commande Symboles des fonctions sur le commutateur

Lampe du four (reste allumée pendant la marche).

Résistance inférieure et supérieure. Réglage du thermostat de 50^ C à MAX.

Résistance supérieure (grill à grande surface et puissance réduite). Réglage du thermostat de 50^ à 200^

Résistance inférieure.
Régulation du thermostat de 50^ C à MAX.

Résistance supérieure (grill à grande surface)

Double resistance supérieure (grill à grande surface). Réglage du thermostat de 50^ à 200^ .

Double resistance supérieure avec ventilateur (grill a grande surface). Reglage du thermostat de 50^ à 200^

Résistance supérieure, inférieure avec ventilateur. Réglage du thermostat de 50^ à MAX.

Résistance circulaire avec ventilateur.
Réglage du thermostat de 50^ C à MAX.

Résistance inférieure + Résistance circulaire avec ventilateur. Reglage du thermostat de 50^ C à MAX.

Ventilateur pour décongélation. Réglage du thermostat à 0^ C.

Double resistance supérieure (grill a grande surface). Reglage du thermostat de 50^ à 200^ . Résistancen inférieure. Régulation du thermostat de 50^ C à MAX.

Instructions pour le fonctionnement

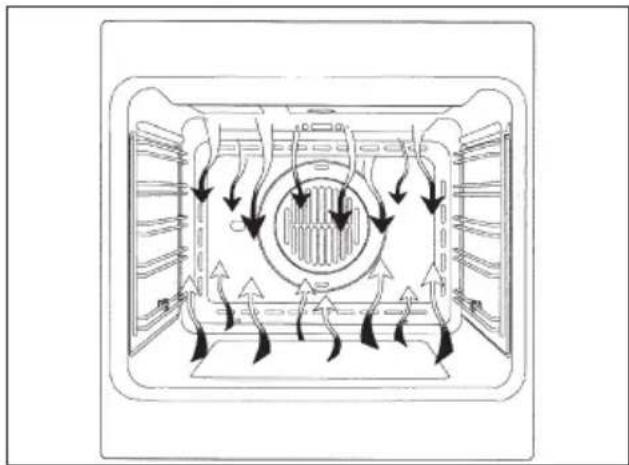

Cuisson conventionnelle

Système classique utilisant la chaleur supérieure et inférieure, indiqué pour la cuisson d'un seul plat. Il convient de n'insérer la nourriture que lorsque le four a atteint la température préétablie, c'est-à-dire quand s'éteint le voyant lumineux.

Si, vers la fin de la cuisson, il est nécessaire d'augmenter la température inférieure ou supérieure, il faut placer le commutateur dans la position ajustate. On conseille d'ouvrir le moins possible la porte du four au cours de la cuisson.

Cuisson ventilee

Avec ce type de cuisson, un ventilateur place dans la partie postérieure fait circuler l'air chaud à l'intérieur du four, en le répartissant uniformément. La cuisson se fait plus rapidement que par rapport à la cuisson conventionnelle. Le système se préte bien à la cuisson sur plusieurs étages et également d'aliments de différents types (poisson, viande, etc.).

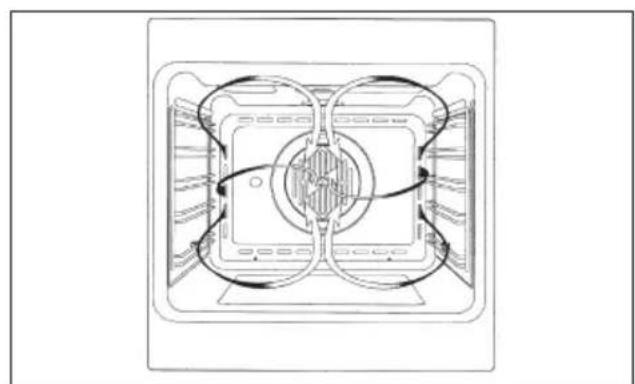

Decongeleration

En seLECTIONnant une des fonctions de cuisson ventilée et en réglant le thermostat sur zéro, le ventilateur fera circuler de l'air froid à l'intérieur du four, en provoquant de cette manière une décongélation rapide des alimentés congeles.

Le préchauffage n'est pas nécessaire; il est toute fois préférible d'y recourir pour la pâtisserie.

Cuisson au grill

Type de cuisson pour griller ou dorer les aliments.
Certains jours peuvent etre munis d'un moteur de
piques et d'une broche pour la cuisson en rotinsoire.
La grille portant l'aliment a cuire doit etre inseree a la 1e ou 2e position du dessus. Prechauffer pendant 5^ Tourner le bouton du thermostat sur une temperature comprise entre 50^ et 200^

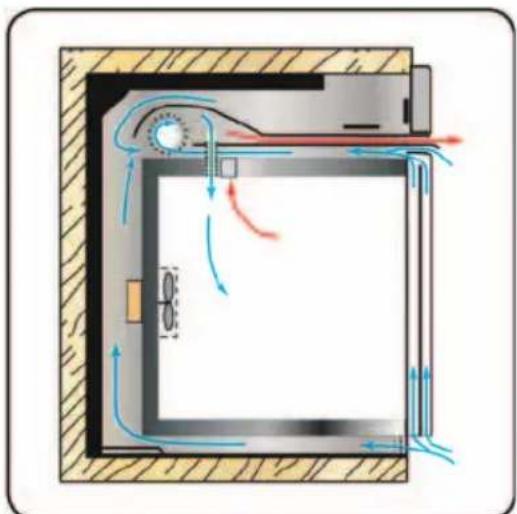

Ventilateur de refroidissement

REFROIDISSEMENTTANGENTIEL

Un système force de circulation de l'air qui contribue à réduire la température de l'échange de chaleur au niveau des parties laterales et frontales des fours.

(si compris dans la fourniture) Le ventilateur est place sur la partie supérieure du four et cree une circulation d'air de refroidissement à l'intérieur du meuble et a

travers la porte du four luimeme. Il se met en marche quand la partie externe du four atteint environ 60^

En allumant le four et en programmant le thermostat sur 200^ , le ventilateur se met en marche après 10 minutes environ.

L'extinction du ventilateur se fait quand la partie externe du four descend sous 60^ .

Après une utilisation du four à 200^ , le ventilateur s'eteint après environ 30 minutes.

Thermostat

Dispositif permettant de régler la température de cuisson la plus indiquée pour les alimentés et pouvant être régle de 50^ à 250^ C.

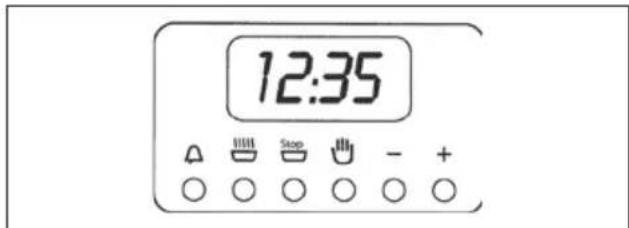

Temporisateur electronique a 6 touches

Réglage de l'horloge Appuyer en même temps sur les touches de durée et de fin de cuisson et agir sur les touches +/- jusqu'au réglage de l'heure désirée.

Fonctionnement manuel

Pour les cuissons à temps indéfini, appuyer sur la touche Manuel

Fonctionnement semi-automatique de duree de cuiiso

Pour les cuissons à temps définis Appuyer sur la touche de durée de cuisson et, à l'aide des touches +/-, régler le temps nécessaire pour la cuisson. Le temps prétabli étant écoué, le signal sonore retentit et le four s'arrête. Remettre le bouton du thermostat et du commutateur sur la position 0, puis appuyer sur la touche Manuel.

Fonctionnement semi-automatique de fin de cuisson

Pour les cuissons à temps définis, appuyer sur la touche

de fin de cuisson et, à l'aide des touches +/-, régler l'heure où l'on peut que le four)cesse de fonctionner. Le temps prétabli étant écoué, le signal sonore retentit et le four s'arrête. Remetre le bouton du thermostat et du commutateur sur la position 0, puis appuyer sur la touche Manuel.

Fonctionnement automatique

Pour les cuissons à temps définir, appuyer sur la touche de durée cuisson et, à l'aide des touches +/-, régler le temps nécessaire à la cuisson. Appuyer sur la touche de fin de cuisson et régler l'heure où l'on peut que le four s'arrête.

A la fin du programme, le symbole AUTO clignote et le signal sonore qui retentit alors doit être interrompu en appuyant sur n'importe celle touche.

Minuteur

Appuyer sur la touche du minuteur et selectionner le temps de cuisson désire avec la touche + / - .Le temps prétabli étant écoué,le signal sonore qui retentit alors peut être interrompu en appuyant sur n'importe qu'elle touche.

Erreurs de programmation

Annulation du programme

Un programme peut être annulé en appuyant sur le bouton de fonctionnement manuel.

Minuteur à touches sensitives

Réglage de la pendule

Lors de la première utilisation de l'appareil, l'affichage fera apparaitre le symbole « Auto » et la valeur « 0:00 » en mode clignotant. Pour effectuer le réglage initial de la pendule, exercez une pression de plus de 3 secondes sur la touche centrale. Lorsque le symbole « apparait, réglez l'heure en utilisant les touches “+” ou“-”.

Attendre qu'un signal acoustique indique que le réglage de l'heure a été pris en compte (figure 1).

Pour modifier le réglage de l'heure par la suite, entrez en mode de configuration en appuyant simultanément sur les touches "+" et "- et procédez ensuite comme indiqué ci-dessus.

Minutage

Cette fonction est une fonction de minutage indépendante, sans interaction avec le four, qui continuera par conséquent à fonctionner normalement au terme du minutage.

Pour régler le minuteur, exercez une pression de plus de 3 secondes sur la touche centrale pour faire apparaitre le symbole (figure 2) puis utilisez les touches "+" et "- pour programmer la durée désirée.

Pour modifier la durée programmée, exercez une pression de plus de 3 secondes sur la touche centrale et reglez à nouveau le minuteur.

À l'expiration de la durée programmée, le minuteur émettra un signal acoustique. Pour l'interrompre, appuyez sur l'une des touches de l'appareil.

Durée de la cuisson

C'est une fonction de cuisson semi-automatique. Elle permet de programmer la durée de la cuisson.

Exercez une pression de plus de 3 secondes sur la touche centrale puis appuyez à nouveau sur cette même touche pour faire apparaitre la mention "dur" (figure 3).

Utilisez les touches "+" et "- pour régler la durée de cuisson désirée.

Fin de cuisson

Cette fonction permet de regler l'heure de fin de cuisson.
Exercez une pression de plus de 3 secondes sur la

touche centrale puis appuyez à nouveau par deux fois sur cette même touche pour faire apparaitre la mention "End" (figure 4). Utilisez les touches "+" et "- pour régler l'heure de fin de cuisson désirée.

Le four fonctionnera à la température et dans le mode selectionnés jusqu'à l'heure indiquée.

Programmation de la cisson automatique

Fig. 5

Cette fonction permet de programmermer l'heure de début et de fin de cuisson.

Exercez une pression de plus de 3 secondes sur la touche centrale puis appuyez à nouveau sur cette même touche pour faire apparaitre la mention "dur". Utilisez les touches "+" et "- pour régler la durée de cuisson désirée. Attendre un instant que la durée soit méorisée.

Exercez à nouveau une pression de plus de 3 secondes sur la touche centrale et appuyez à nouveau par deux fois sur cette même touche pour faire apparaitre la mention "End" (figure 4).

Utilisez les touches "+" et "- pour régler l'heure de fin de cuisson désirée.

Example :

Heure actuelle:12h30.

Réglage durée de cuisson: 10 minutes.

Réglage heures de fin de cuisson 14 h 00.

Le four commencerà la cuisson à 13 h 50 (14 h 00 moins 00 h 10), dans le mode et à la température seLECTIONnés, et s'arrête à 14 h 00.

En fin de cuisson, l'appareil émettra un signal acoustique, qui pourrait être interrompu en appuyant sur l'une des touches de l'appareil.

Réglage du volume du signal acoustique

Fig. 6

Pour régler le volume de la sonnerie, appuyez simultanément sur les touches "+" et "-". Appuyez sur la touche centrale pour faire clignoter la mention "ton1" (fort). Utilisez ensuite la touche "- pour passer à "ton2" (moyen) puis à "ton3" (faible).

Appuyez sur la touche centrale pour memoriser le volume selectionné.

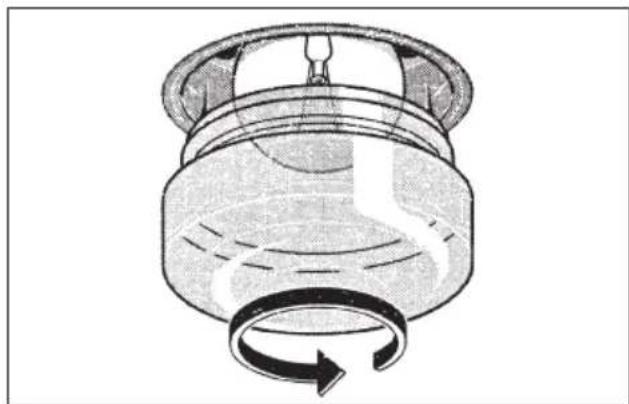

Remplacement de la lampe du four

IMPORTANT:

La lampe du four doit répondre à des caractéristiques bien précises :

a) structure adaptée à de haute températures (jusqu'à 300 degrés)
b) alimentation: voir valeur V/Hz indiquée sur la plaquette d'identification.
c) puissance 25 W.
d) raccord de type E14 Avant de proceder à l'opération de remplacement, débrancher l'appareil du réseau d'alimentation.

• Pour éviter tout endommagement, placer dans le four un essue de vaisse.
• dévisser la protection en verre de la lampe,
• dévisser la lampe uséeet la replacer par une nouvelle.
• remonter la protection en verre et enlever l'essue de vaisselle.
• brancher à nouveau l'appareil au réseau d'alimentation.

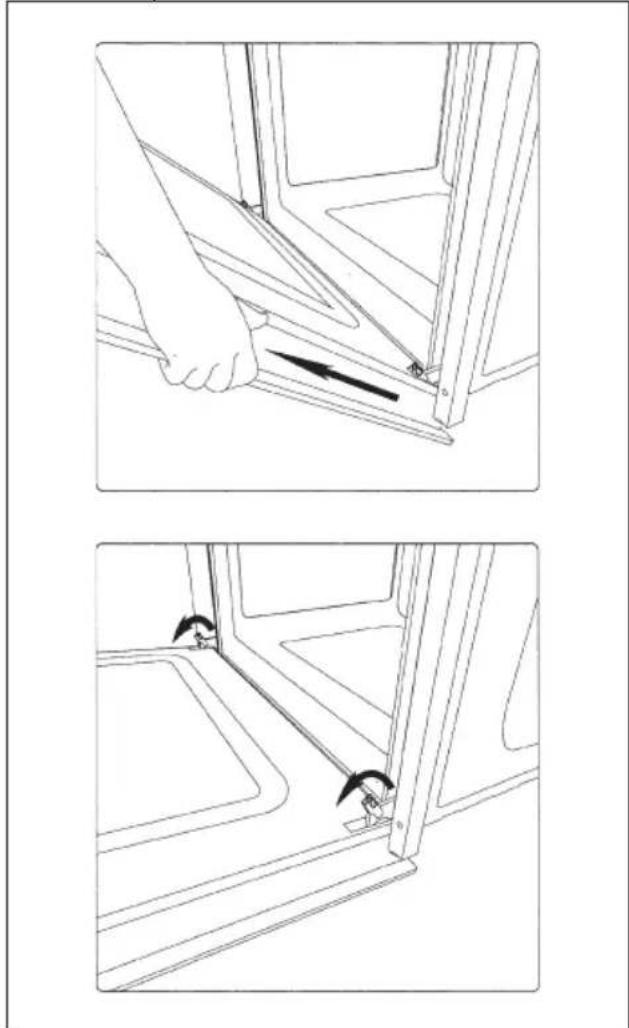

Demontage de la porte du four

Le démontage de la porte du four peut être effectué facilement de la manière suivante :

• ouvrir complètement la porte;
• lever les deux manettes indiquées sur la fig.;
• refermer la porte sur le premier cran d'arrêt déterminé par les deux manettes soulevées au préalable;
• lever la porte vers le haut et vers l'extérieur du four pour l'oter de son siege;

Pour remonter la porte, insérer les charnières dans les logements prévus à cet effet, puis remettre les deux manettes en position de fermeture.

Pour l'installateur

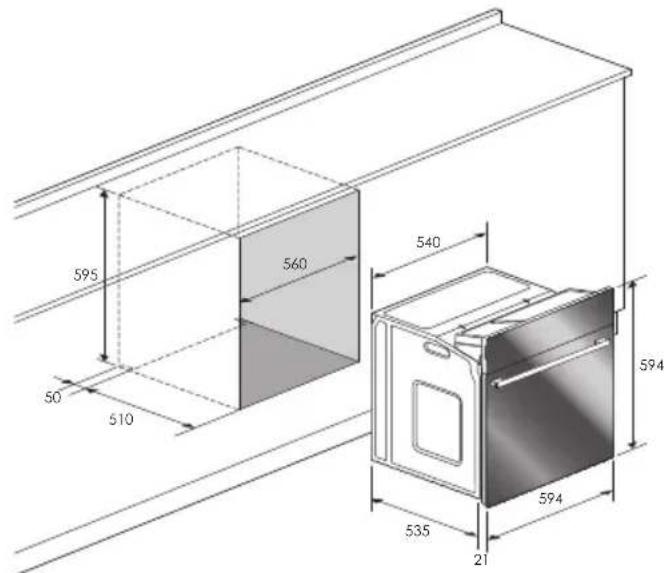

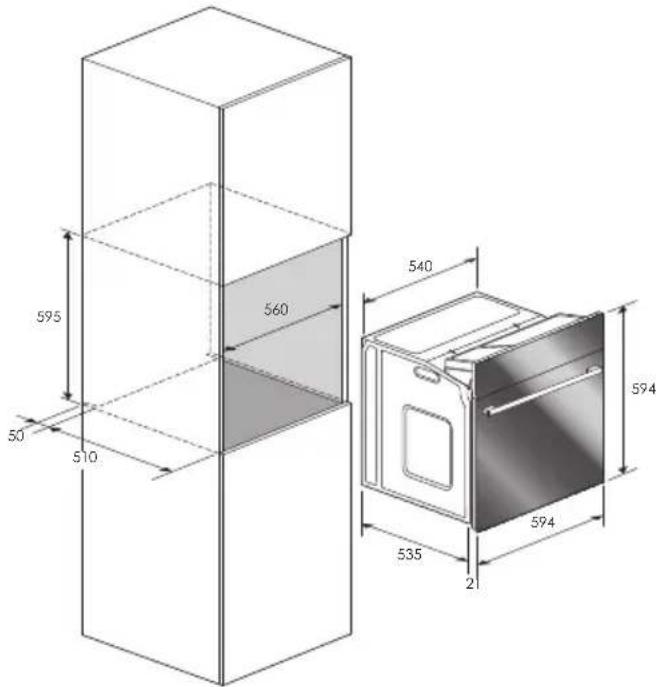

Encastrement du four

Le four peut être installé sous un plan de cuisson ou dans une colonne. Les dimensions de l'encastrement doivent correspondre à celles qui sont indiquées sur la figure.

Le matériel avec lequel le meuble est réalisé doit être en mesure de résister à la chaleur. Le four doit être centré par rapport aux parois du meuble et fixé avec les vis et les douilles fournies à cet effet.

Pour associé le four avec les plans de cuisson polyvalents à gaz et combinés électriques, voir les instructions jointes.

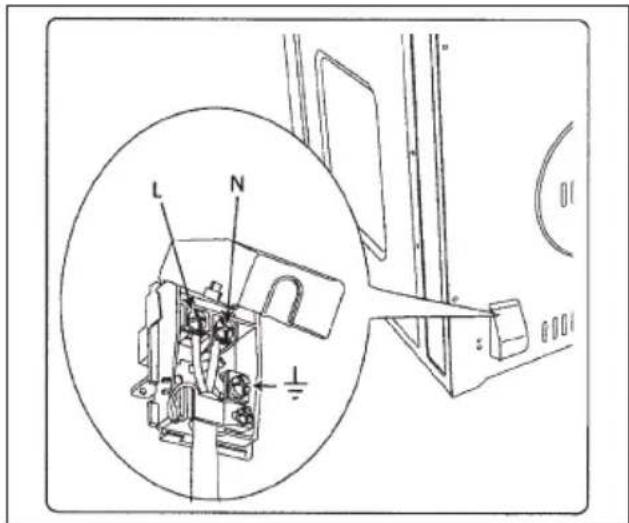

Branchement electrique

Avant d'effectuer le branchement électrique, s'assurer que:

• les caractéristiques de l'installation permettent de respecter ce qui est indiqué sur la plaque d'identification qui est appliquée sur le devant du four;
• l'installation est munie d'un raccordement à la prise de terre conforme aux normes et aux dispositions prévues par la loi. La mise à la terre est obligatoire aux termes de la loi.

Le cable ne doit enaucun cas atteindre une temperature supérieure de plus de 50^ par rapport a la temperature ambiente.

Si un appeareil fixe n'a pas de cordon d'alimentation et de fiche ou d'autre dispositif assurant la déconnexion du secteur, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux normes d'installation.

La prise ou l'interrupteur omnipolaire doit pouvoir etre atteint facilement lorsque I'appareil est instalé.

N.B. Le fabricant decline toute responsabilité si les indicationsprésentées dans ce document et les normes adoptées habituellément en matière de prévention des accidents du travail ne sont pas respectées.

TYPES ET DIAMÈTRE MINIMAUX DES CÂBLES
	SASO
H05RR-F 3x1,5 mm²	H05RR-F 3x2,5 mm²
H05VV-F 3x1,5 mm²	H05VV-F 3x2,5 mm²
H05RN-F 3x1,5 mm²	H05RN-F 3x2,5 mm²
H05V2V2-F 3x1,5 mm²	H05V2V2-F 3x2,5 mm²

Furdeninstallateur,41

Antes de efectuar la connexion électrique cerciorarse de que:
