BEDIENUNGSANLEITUNG QLO 6007 MT Fulgor Milano

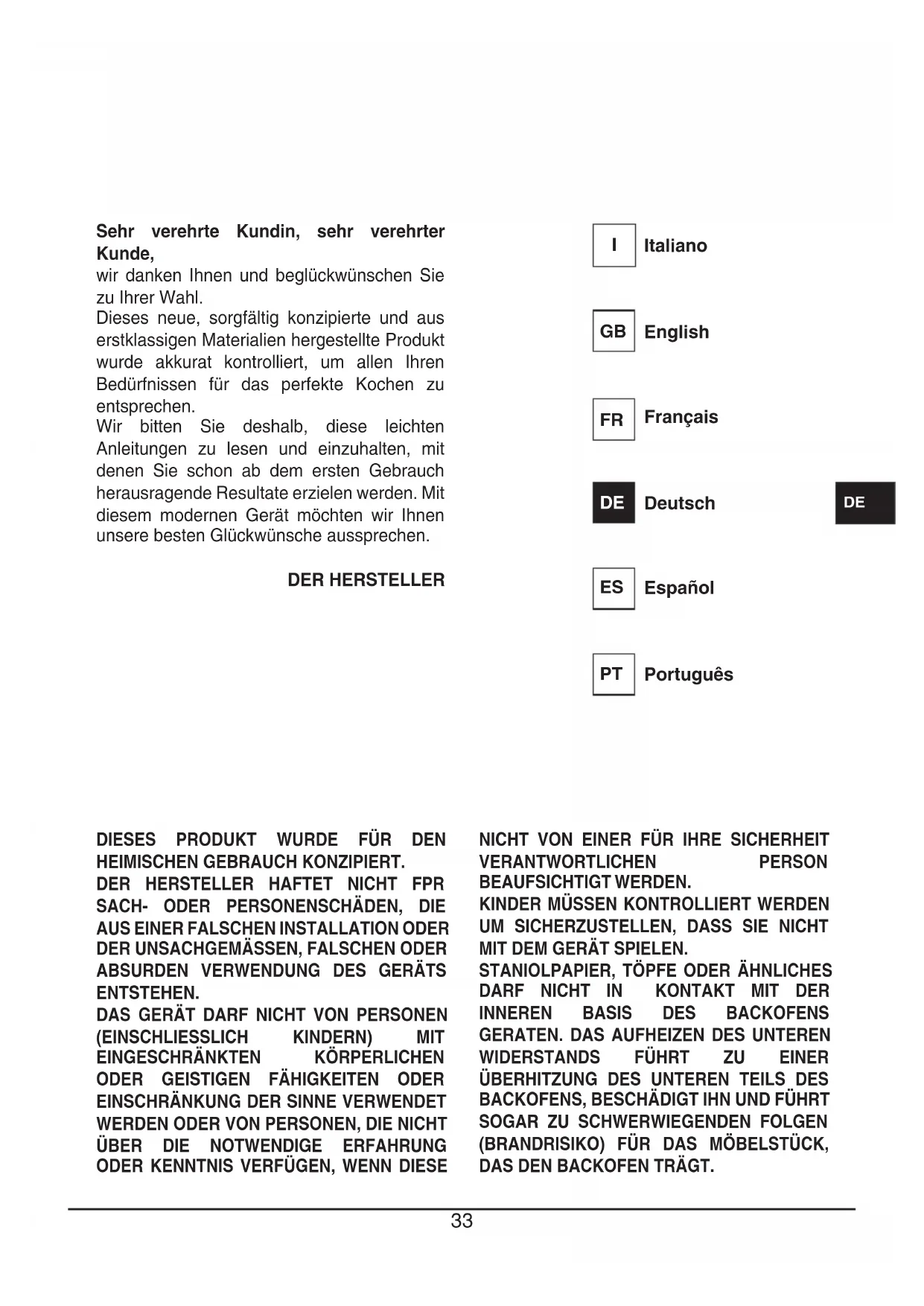

FR33 Sehr verehrte Kundin, sehr verehrter Kunde, wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl. Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestellte Produkt wurde akkurat kontrolliert, um allen Ihren Bedürfnissen für das perfekte Kochen zu entsprechen. Wir bitten Sie deshalb, diese leichten Anleitungen zu lesen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch herausragende Resultate erzielen werden. Mit diesem modernen Gerät möchten wir Ihnen unsere besten Glückwünsche aussprechen. DER HERSTELLER

DIESES PRODUKT WURDE FÜR DEN

HEIMISCHEN GEBRAUCH KONZIPIERT.

DER HERSTELLER HAFTET NICHT FPR

ABSURDEN VERWENDUNG DES GERÄTS

EINGESCHRÄNKTEN KÖRPERLICHEN

ODER GEISTIGEN FÄHIGKEITEN ODER

EINSCHRÄNKUNG DER SINNE VERWENDET

WERDEN ODER VON PERSONEN, DIE NICHT

ÜBER DIE NOTWENDIGE ERFAHRUNG

ODER KENNTNIS VERFÜGEN, WENN DIESE

NICHT VON EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON BEAUFSICHTIGT WERDEN.

KINDER MÜSSEN KONTROLLIERT WERDEN

UM SICHERZUSTELLEN, DASS SIE NICHT

MIT DEM GERÄT SPIELEN.

ÜBERHITZUNG DES UNTEREN TEILS DES

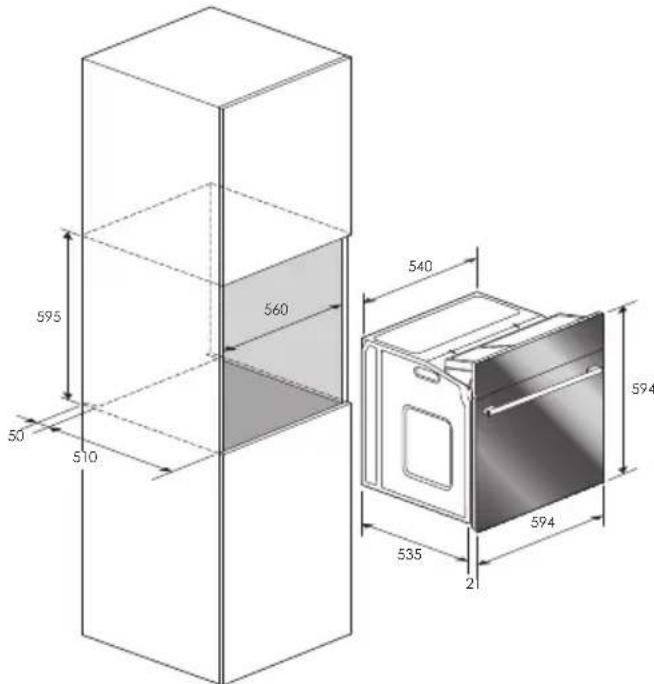

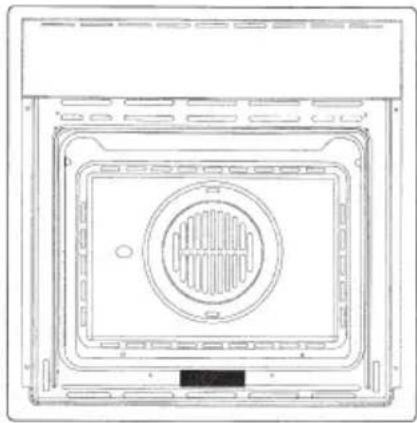

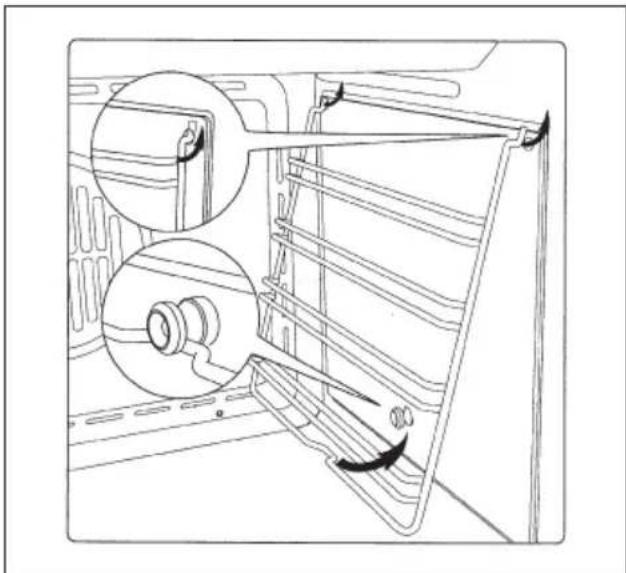

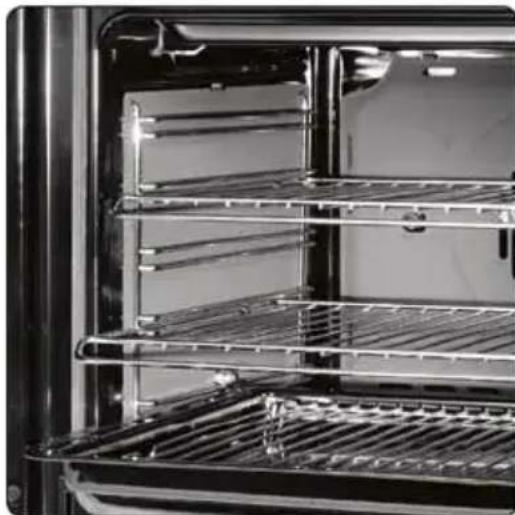

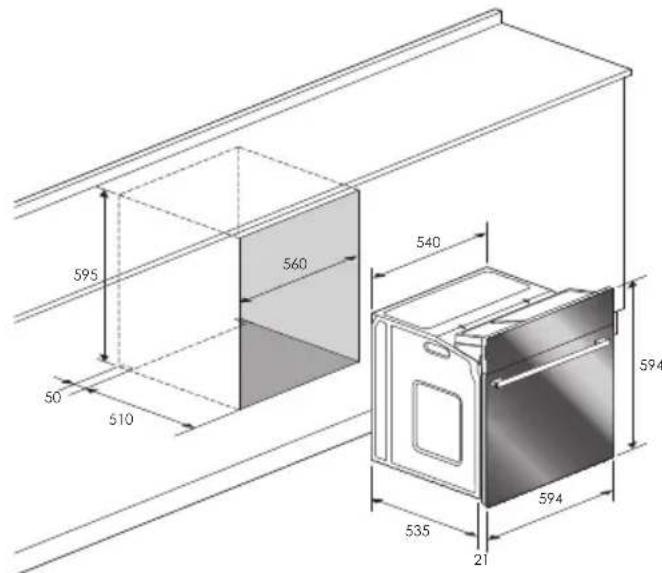

Deutsch Español Português DE34 Index Anleitungen für den Anwender, 35 Erstmalige Benutzung, 35 Selbstreinigende Platten, 35 Umweltverträglichkeit, 35 Bedienblende, 36 Betriebsanleitung: - Konventionelles Backen, 36 - Umluftbacken, 36 - Grillen, 37 Thermostat, 37 Elektronische Zeitschaltuhr, 37 Touch control timer, 38 Uhr einstellen, 38 Minutenzähler, 38 Backzeit, 38 Ende der Backzeit, 38 Einstellen der automatischen Backzeit, 39 Toneinstellung des Warnsignals, 39 Auswechslung der Ofenbeleuchtung, 39 Ausbauen der Ofentür, 40 Für den installateur, 41 Einbau des Backofens, 41 Stromanschluß, 42 WICHTIG Das Typenschild mit den technischen Merkmalen des Backofens ist auch bei installiertem Gerät zugänglich. Auf diesem Typenschild, das bei Öffnen der Ofentür sichtbar ist, sind auch alle Kenndaten des Geräts aufgeführt, die bei eventuellen Ersatzteilbestellungen angegeben werden müssen. DE35 Erstmalige benutzung Der Backofen muss gründlich mit Seifenwasser gesäubert werden. Wie auf der Abbildung dargestellt vorgehen, um bei den Öfen mit glatten Wänden die seitlichen Backbleche her-auszunehmen. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fett-haltigen Bearbeitungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten. Wichtig: Als Sicherheitsvorkehrung muss vor jeder Reinigung des Backofens immer das Stromnetz abgeschaltet werden. Zum Reinigen dürfen keine sauren oder alkalischen Substanzen verwendet werden (Zitronensaft, Essig, Salz, usw.). Chlorhaltige Produkte, sowie Säuren oder Scheuermittel sind ebenfalls zu vermeiden, dies gilt vor allem für die Reinigung der lackierten Wände. Selbstreinigende katalytische platten SELBSTREINIGENDE PANEELE Die Funktion CLEAN startet die Reaktion, die zur Reinigung führt Unsere Backöfen mit glat-ten Wänden bieten die Möglichkeit, in der Muffel selbstreinigende Platten zu montieren, mit denen die Wände verkleidet werden. Diese Spezialplatten, die vor den seitlichen Rahmen an den Wänden eingehängt werden, sind mit einem mikroporösen katalytischen Speziallack bedeckt, der oxidiert, die Öl- und Fett-spritzer nach und nach verdampfen lässt, und so bei den Backvorgängen über 200°C eliminiert. Sollte der Ofen nach dem Backen sehr fetthaltiger Speisen nicht sauber sein, lässt man ihn maximal 60 Minuten lang leer bei Höchsttemperatur eingeschaltet. Die selbstreinigenden Platten dürfen weder ge waschen, noch mit scheuernden oder säurehaltigen bzw. alkalischen Produkten gereinigt werden. Umweltverträglichkeit Als Beitrag zum Umweltschutz wurde die Dokumentation dieses Geräts auf chlorfrei gebleichtes oder RecyclingPapier gedruckt. Bei der Verpackung wurde auf deren Umweltverträglichkeit Wert gelegt; sie kann gesammelt oder recycelt werden, da es sich um umweltschonendes Material handelt. Durch Recycling der Verpackung wird zur Reduzierung des Rohstoffverbrauchs und des Volumens von Industrie- und Hausmüll beigetragen. Anleitungen für den Anwender

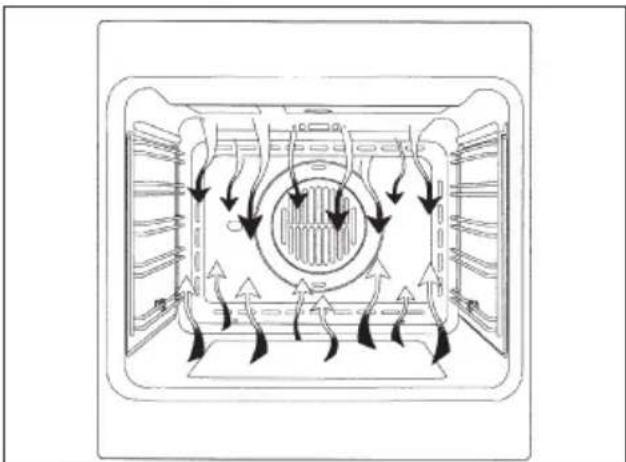

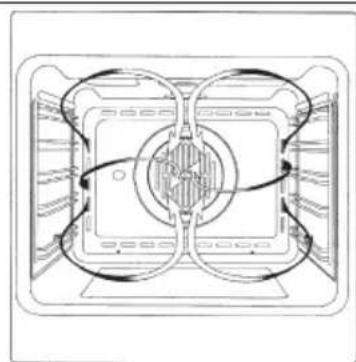

Betriebsanleitung Konventionelles backen Klassisches System, bei dem Unter- oder Oberhitze verwendet wird, die für das Garen nur eines Gerichts geeignet ist. Die Speisen sollten möglichst eingeschoben werden, wenn der Backofen bereits die vorgegebene Temperatur erreicht hat, das heißt, nach Erlöschen der Kontrolllampe. Wenn die Unter- oder Oberhitze gegen Ende des Backvorgangs erhöht werden muss, ist der Schalter in die jeweilige gewünschte Position zu bringen. Während des Backvorgangs sollte die Ofentür möglichst wenig geöffnet werden. Umluft backen Bei dieser Garart bringt der Ventilator, der sich im hinteren Ofenteil befindet, heiße Umluft in den Ofen und verteilt diese gleichmäßig, wobei die Garzeit geringer als beim konventionellen Backen ist. Diese Methode eignet sich zum Garen auf mehreren Einschubhöhen, auch von Speisen unterschiedlicher Art (Fisch, Fleisch usw.). Auftauen Falls eine der Umluftfunktionen ausgewählt und der Thermostat auf Null gestellt wird, führt der Ventilator Kaltluft in den Ofen und fördert das schnelle Auftauen der Tiefkühlkost. Ein Vorheizen des Ofens ist eigentlich nicht notwendig, aber für Patisserie dennoch empfehlenswert. Bedientafelfunktionen Funktionssymbole am schalter Ofenbeleuchtung (bleibt während des Betriebs immer eingeschaltet). Unterhitze. Einstellung des Thermostats von 50°C auf MAX. Oberhitze (Grill mit reduzierter Fläche und Leistung). Einstellung des Thermostats von 50° auf 200°C. Unterhitze. Einstellung des Thermostats von 50°C auf MAX. Oberhitze (rill mit reduzierter) Doppelte Oberhitze (großflächiger Grill). Einstellung des Thermostats von 50° auf 200°C. Doppelte Oberhitze mit Ventilator (großflächiger Grill). Einstellung des Thermostats von 50° auf 200°C. Oberhitze, Unterhitze mit Ventilator. Einstellung des Thermostats von 50°C auf MAX. Heißluft mit Ventilator. Einstellung des Thermostats von 50°C auf MAX. Unterhitze + Heißluft mit Ventilator. Einstellung des Thermostats von 50°C auf MAX. Ventilatorbetrieb zum Auftauen von Tiefkühlkost. Einstellung des Thermostats auf 0°C. Doppelte Oberhitze (großflächiger Grill). Einstellung des Thermostats von 50° auf 200°C. Unterhitze. Einstellung des Thermostats von 50°C auf MAX. DE37 Grillen Zum Grillen oder Bräunen der Speisen. Einige Backöfen sind komplett mit Stabmotor und Drehspieß für Spießbraten ausgestattet. Der Rost mit dem Gargut wird in der 1. oder 2. Schiene von oben eingeschoben. Den Backofen 5 Minuten vorheizen. Den ThermostatDrehgriff auf Temperaturen von 50 bis 200 drehen. Kühlventilator

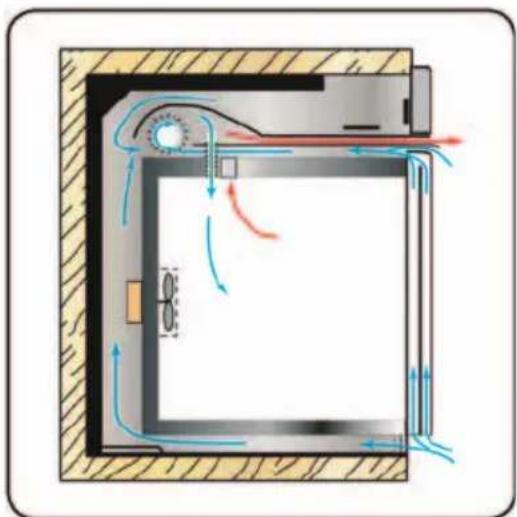

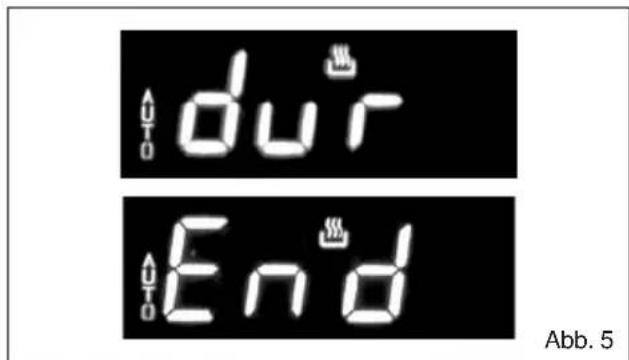

Ein Zwangsumluftsystem trägt dazu bei, die Temperatur des Wärmetausches sowohl auf den vorderen als auch den seitlichen Teilen der Öfen zu verringern Der Kühventilator befindet sich auf der oberen Seite des Backofens und dient zur Kühlung sowohl des Ein-baumöbels als auch der Backofentüre. Der Ventilator schaltet sich selbstättig ein, wenn das äußere Gehäuse des Backofens eine Temperatur von 60 C überschreitet. Wird der Backofen z.B. auf 200 C eingestellt, schaltet sich die Kühlung nach etwa 10 Min ein. Der Ventilator schaltet sich selbstättig aus, wenn das äußere Gehäuse des Backofens eine Temperatur von 60 C wieder überschreitet. z.B. schaltet sich die Kühlung nach Betrieb auf 200 C nach etwa 30 Min. aus. Thermostat Temperaturregler, mit dem die je nach Gargut geeignete Gartemperatur eingestellt wird, und der auf Temperaturen zwischen 50° und 250° C eingestellt werden kann. Elektronische zeitschaltuhr mit 6 tasten Einstellung der Uhr Gleichzeitig die Tasten für Gardauer und Garende drücken und die Tasten +/- betätigen, bis die gewünschte Uhrzeit eingestellt ist. Manualbetrieb Für unbestimmte Garzeiten die Taste Manualbetrieb drücken . Halbautomatischer betrieb gardauer Für bestimmte Garzeiten. Die Taste für Gardauer drücken und mit den Tasten +/- die erforderliche Garzeit einstellen. Nach Ablauf der eingestellten Garzeit ertönt der Signalton und der Backofen wird ausgeschaltet. Den Drehgriff des Thermostats und des Umschalters wieder auf 0 stellen und dann die Taste für den Manualbetrieb drücken. Halbautomatischer betrieb garende Für bestimmte Garzeiten die Taste für Garende drücken DE38 und mit den Tasten +/- die Uhrzeit einstellen, in der der Backofen ausgeschaltet werden soll. Nach Ablauf der eingestellten Garzeit ertönt der Signalton und der Backofen wird ausgeschaltet. Den Drehgriff des Thermostats und des Umschalters wieder auf 0 stellen und dann die Taste für den Manualbetrieb drücken. Automatikbetrieb Für bestimmte Garzeiten. Die Taste für Gardauer drücken und mit den Tasten +/- die erforderliche Garzeit einstellen. Die Taste für Garende drücken und die Uhrzeit einstellen, in der der Backofen ausgeschaltet werden soll. Bei Programmende blinkt das Symbol AUTO und es ertönt der Signalton, der durch Drücken einer beliebigen Taste abgestellt wird. Kurzzeitmesser Die Taste des Kurzzeitmessers drücken und mit der Taste +/- die gewünschte Garzeit einstellen. Nach Ablauf der eingestellten Garzeit ertönt der Signalton, der durch Drücken einer beliebigen Taste abgestellt werden kann. Programmierungsfehler Ein Programmierungsfehler liegt vor, wenn die von der Uhr angezeigte Uhrzeit zwischen Garbeginn und Garende liegt. Der Fehler wird durch einen Warnton und durch Blinken des Symbols AUTO signalisiert. Der Programmierungsfehler kann durch Änderung der Gardauer oder der Garzeit korrigiert werden. Löschen eines programms Ein Programm kann durch Drücken der Manualbetrieb- Taste gelöscht werden. Touch control timer Uhr einstellen Abb. 1 Wird die Uhr zum ersten Mal eingeschaltet, blinken die Symbole „Auto“ und „0:00“. Zur ersten Zeiteinstellung drücken Sie ungefähr drei Sekunden die mittlere Taste. So wie das Symbol erscheint, drücken Sie auf die „+“ oder „-“ Taste, um die gewünschte Uhrzeit einzustellen. Warten Sie, bis ein akustisches Signal die eingestellte Zeit bestätigt (Abbildung 1). Die eingestellte Uhrzeit kann auch anschließend verändert werden, indem man gleichzeitig die Tasten „+“ oder „-“ drei Sekunden lang gedrückt hält und die Uhrzeit dann wie oben beschrieben reguliert. Minutenzähler Abb. 2 Dieser Minutenzähler funktioniert unabhängig von den anderen Ofenfunktionen. Das heißt, dass der Ofen, nach Ablauf der Zeit, weiterhin funktioniert. Um den Minutenzähler einzustellen, drücken Sie drei Sekunden lang die mittlere Taste, bis das Symbol erscheint (Abbildung 2). Durch Betätigen der „+“ oder „-“ Tasten können Sie nun die gewünschte Zeit einstellen. Möchten Sie den Minutenzähler erneut einstellen, drücken Sie abermals drei Sekunden lang die mittlere Taste und stellen Sie die nun gewünschte Zeit ein. Ein akustisches Signal ertönt, um das Ablaufen der Zeit anzugeben. Drücken Sie auf eine beliebige Taste, um es auszuschalten Abb. 3 Diese Funktion bezieht sich auf die halb-automatische Backweise und ermöglicht ein Einstellen der Backzeit. Drücken Sie drei Sekunden lang auf die mittlere Taste. Drücken Sie erneut auf die mittlere Taste: es erscheinen die Buchstaben „dur“ (Abbildung 3). Durch Betätigen der „+“ oder „-“ Tasten stellen Sie nun die gewünschte Backzeit ein. Ende der Backzeit Abb. 4 Man kann auch das Ende der Backzeit einstellen. Drücken Sie drei Sekunden lang die mittlere Taste. Drücken Sie erneut zwei Male hintereinander die mittlere Taste, bis die Schrift „End“ (Abbildung 4) erscheint. Durch Betätigen der Tasten „+“ oder „-“ können Sie nun das gewünschte Ende der Backzeit einstellen. DE39 Der Ofen bleibt somit bis zur gewünschten Zeit mit den eingestellten Funktionen und Temperatur eingeschaltet. Le four fonctionnera à la température et dans le mode sélectionnés jusqu’à l’heure indiquée. Einstellen der automatischen Backzeit Abb. 5 Backen mit Zeitangabe. Drücken Sie drei Sekunden lang auf die mittlere Taste, drücken Sie abermals auf die mittlere Taste, bis die Schrift „dur“ erscheint. Durch Bedienen der Tasten „+“ oder „-“ stellen Sie die gewünschte Backzeit ein. Warten Sie einige Sekunden lang, bis die Zeiteinstellung gespeichert wird. Drücken Sie abermals drei Sekunden lang die mittlere Taste. Drücken Sie nun zwei Mal hintereinander auf die mittlere Taste, bis die Schrift „End“ (Abbildung 4) erscheint. Durch Bedienen der „+“ oder „-“ Tasten stellen Sie schließlich das gewünschte Ende der Backzeit ein. Beispiel: Aktuelle Zeit : 12.30 Eingestellte Backzeit : 10 Minuten Eingestelltes Ende der Backzeit: 14.00 Der Ofen schaltet um 13.50 ein (also 14.00 minus 00.10) und führt die angegebenen Funktionen unter der gewünschten Temperatur aus. Der Ofen schaltet um

Am Ende der Backzeit ertönt ein akustisches Warnsignal. Drücken Sie auf eine beliebige Taste, um es auszuschalten. Toneinstellung des Warnsignals Abb. 6 Um die Tonstärke des Warnsignal einzustellen, drücken Sie gleichzeitig auf die „+“ und „-“ Tasten. Drücken Sie dann die mittlere Taste; es erscheint die blinkende Schrift „ton1“ (lauter Ton). Drücken Sie erneut auf die Taste „-“ wenn Sie „ton2“ wünschen (mittlerer Ton) oder „ton3“ (leise). Drücken Sie auf die mittlere Taste um den gewünschten Ton zu speichern. Auswechslung der ofenbeleuchtung WICHTIG: Die Ofenbeleuchtung muss folgende Merkmale aufweisen: a) hochtemperaturbeständig (bis zu 300 Grad) b) Stromversorgung: siehe Anschlusswerte V/Hz auf dem Typenschild. c) Leistung 25 W d) Sockel E 14 Das Gerät zuallererst vom Stromnetz abtrennen. - Zur Vermeidung von Schadensfällen, ist im Ofen ein Geschirrtuch auszubreiten - Lampenabdeckung aus Glas abschrauben - Alte Lampe abschrauben und mit einer neuen Be-leuchtung auswechseln - Lampenabdeckung wieder anmontieren und Geschirrtuch entfernen - Das Gerät erneut an das Stromnetz anschlie§en DE40 Ausbauen der ofentür Die Backofentür kann mühelos ausgebaut werden. Dazu folgendermaßen vor-gehen: - die Tür ganz öffnen; - die zwei auf Abb. dargestellten Hebel anheben; - die Tür wieder bis zur ersten, von den zwei zuvor angehobenen Hebeln bestimmten Einrastung schließen; - die Tür nach oben und nach außen anheben und herausnehmen; Um die Tür wieder einzubauen, die Scharniere wieder einsetzen und dann die zwei Hebel in Schließ-stellung bringen. DE41 Einbau des Backofens Der Ofen kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Die Einbaumaße müssen den auf der Abbildung dargestellten entsprechen. Das Möbelmaterial muss hitzebeständig sein. Der Backofen muss zu den Möbelwänden zentriert, und mit den mitgelieferten Schrauben und Buchsen befestigt werden. Für die Kombination des Backofens mit den Gasoder Gas/Elektrokombi-kochfeldern siehe beiliegende Anleitungen. Für den installateur

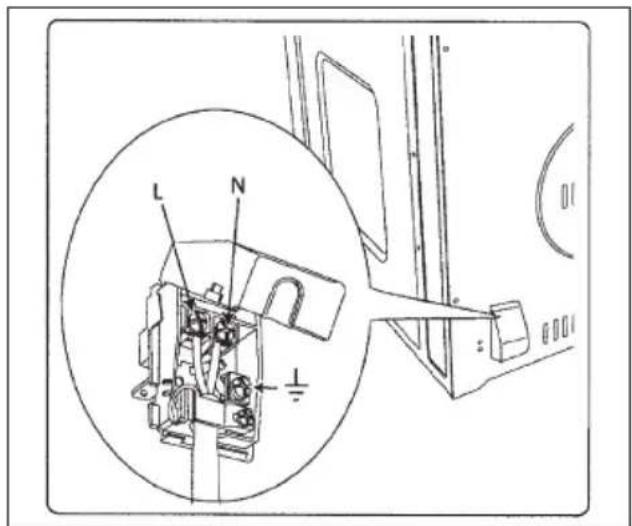

DE42 Stromanschluss Vor der Durchführung des Stromanschluss muss sichergestellt werden, dass: - die Eigenschaften der Stromnetzes mit den Werten auf dem vorne am Ofen angebrachten Typen-schild übereinstimmen; - das Stromnetz gemäß den geltenden Bestimmungen und Rechtsvorschriften geerdet ist. Die Erdung ist gesetzlich vorgeschrieben. Das Kabel darf an keiner Stelle eine Temperatur von über 50° C erreichen. Wenn ein Standgerät nicht mit Netzkabel und -stecker oder einer sonstigen Vorrichtung ausgestattet ist, das die Trennung vom Netz gewährleistet, und dessen Öffnungsweg der Kontakte die vollständige Trennung unter den Bedingungen der Überspannungskategorie III gestattet, so müssen diese Trenneinrichtungen gemäß den Installationsvorschriften im Versorgungsnetz vorgesehen sein. Die Steckdose bzw. der allpolige Schalter müssen bei installiertem Gerät problemlos zugänglich sein. N.B. Der Hersteller ist nicht haftbar, wenn die obigen Anweisungen und die üblichen Unfallverhütungsvorschriften nicht befolgt werden.
