Caractéristiques techniques	Clavier MIDI 32 touches sensibles à la vélocité, 8 pads rétroéclairés, 8 boutons assignables, 1 fader, 1 bouton de modulation.
Connectivité	USB, sortie MIDI, entrée pour pédale de sustain.
Alimentation	Alimentation par USB, pas besoin d'alimentation externe.
Utilisation	Compatible avec les principaux logiciels de production musicale (Ableton Live, Pro Tools, etc.), idéal pour la composition et la performance en direct.
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'exposition à l'humidité et à la chaleur excessive.
Sécurité	Ne pas utiliser près de l'eau, éviter les chocs physiques, respecter les instructions d'utilisation fournies.
Informations générales	Poids léger, design compact, idéal pour les musiciens en déplacement.

FOIRE AUX QUESTIONS - Oxygen Pro Mini M-AUDIO

Comment connecter le M-AUDIO Oxygen Pro Mini à mon ordinateur ?

Connectez le clavier à votre ordinateur via un câble USB. Assurez-vous que le clavier est sous tension et qu'il est reconnu par votre système d'exploitation.

Le clavier ne fonctionne pas avec mon logiciel de musique, que faire ?

Vérifiez que le logiciel de musique est configuré pour utiliser le M-AUDIO Oxygen Pro Mini comme périphérique MIDI. Allez dans les paramètres MIDI de votre logiciel et sélectionnez le clavier.

Comment utiliser les pads de performance sur le M-AUDIO Oxygen Pro Mini ?

Pour utiliser les pads, appuyez simplement sur l'un des pads tout en jouant une note. Vous pouvez également assigner des sons spécifiques aux pads via votre logiciel de musique.

Puis-je alimenter le M-AUDIO Oxygen Pro Mini avec une alimentation externe ?

Le M-AUDIO Oxygen Pro Mini est alimenté par USB et ne nécessite pas d'alimentation externe. Assurez-vous d'utiliser un câble USB de bonne qualité.

Comment mettre à jour le firmware de mon M-AUDIO Oxygen Pro Mini ?

Visitez le site web de M-AUDIO pour télécharger le logiciel de mise à jour du firmware. Suivez les instructions fournies pour mettre à jour votre appareil.

Les touches sont très sensibles, comment ajuster la sensibilité ?

Utilisez les paramètres de votre logiciel de musique pour ajuster la sensibilité des touches. Certains logiciels permettent de modifier la réponse de vélocité selon vos préférences.

Comment enregistrer des séquences avec le M-AUDIO Oxygen Pro Mini ?

Connectez votre clavier à votre logiciel DAW et utilisez les fonctions d'enregistrement de votre logiciel pour capturer les séquences que vous jouez sur le clavier.

Que faire si le M-AUDIO Oxygen Pro Mini ne s'allume pas ?

Vérifiez le câble USB et essayez un autre port USB sur votre ordinateur. Si le problème persiste, testez le clavier sur un autre ordinateur.

Comment réinitialiser le M-AUDIO Oxygen Pro Mini aux paramètres d'usine ?

Pour réinitialiser le clavier, maintenez enfoncé les touches 'Octave -' et 'Octave +' pendant que vous allumez le clavier.

Puis-je utiliser le M-AUDIO Oxygen Pro Mini avec un iPad ou un iPhone ?

Oui, vous pouvez utiliser le M-AUDIO Oxygen Pro Mini avec un iPad ou un iPhone en utilisant un adaptateur USB vers Lightning compatible.

MODE D'EMPLOI Oxygen Pro Mini M-AUDIO

Guide d'utilisation rapide

Français (23-32)

Guida rapida

Italiano ( 33 - 42 )

Guide d'utilisation rapide (Français)

Présentation

Contenu de la boîte

Oxygen Pro Mini

Cable USB

Guide d'utilisation rapide

Consignes de sécurité et informations concernant la garantie

Carte de téléchargement de logiciel

Important : Visitez m-audio.com afin de télécharger son guide d'utilisation complet.

Assistance

Veuillez visitor m-audio.com pour consulter et tlécharger la documentation la plus récente, la configuration requise et les autres informations sur le produit.

Pour de l'assistance supplémentaire, veuilles visitor m-audio.com/support.

Démarrage

Les éléments qui ne figurent pas dans Présentation > Contenu de la boite sont vendus séparément.

1. Branchez le cable USB fourni avec votre clavier Oxygen Pro Mini sur un port USB disponible de votre ordinateur.
2. Branchez l'autre extrémité du cable USB sur l'entrée USB du clavier Oxygen Pro Mini.

Cet unique cable USB permit non seulement d'alimenter le clavier, mais également d'échanger les données entre le clavier et l'ordinateur.

Remarque: En plus de transmettre des données, le cable USB sert à alimenter le clavier. Si vous reliez l'Oxygen Pro Mini à un concentrateur USB auquel d'autres apparèils sont connectés, nous vous recommendons d'utiliser un concentrateur USB branché à une alimentation secteur.

Logiciel

Nous avons inclus MPC Beats, Pro Tools | First M-Audio Edition, et Ableton Live Lite avec votre Oxygen Pro Mini pour que vous puissiez commencer à créé de la musique avec un logiciel professionnel dans la sortie de la boîte. De plus, nous avons inclus des modules d'extension et des plug-ins d'instruments virtuels AIR que vous pouvez utiliser avec notre DAW.

Pour télécharger le logiciel MPC Beats, Pro Tools | First M-Audio Edition ou Ableton Live Lite, veuillez enregistrer l'Oxygen Pro Mini sur le site m-audio.com et suivre les instructions d'installation à partir de votre compte utiliser. Si vous utilisez Ableton Live Lite, nous vous recommendons de visiter le site ableton.com afin de vérifier s'il y a des mises à jour disponibles. Veuillez consulter la section Installation Pro Tools | First M-Audio Edition ou Installation Ableton Live Lite ci-dessous pour des instructions plus spécifique sur la configuration des ces logiciels audionumériques.

Pour télécharger les plug-ins d'instruments virtuels AIR, veuillez suivre les instructions sur la carte de téléchargement de logiciel. La plupart des logiciels audionumériques ne chargeant pas automatiquement les plug-ins d'instruments virtuels après l'installation, il est possible que vous ayez à selectionner manuellement un dossier de plug-in. Les dossiers de plug-ins pour Pro Tools | First M-Audio Edition et Ableton Live Lite varient en fonction de votre système d'exploitation, comme indiqué ci-dessous.

Dossiers de plug-ins Pro Tools | First M-Audio Edition/AAX :

Windows (32 bits) : C:\Program Files(x86)\Common Files\Avid\Audio\Plug-Ins
- Windows (64 bits): C:\Program Files\Common Files\Avid\Audio\Plug-Ins
- MacOS: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

Pour définit le dossier de plug-ins dans Ableton Live Lite :

1. Allez dans le menu Preferences.
2. Cliquez sur l'onglet File Folder. Sous Plug-In Sources, cliquez sur Browse et selectionnez le dossier des plug-ins approprié, comme indiqué ci-dessus.
3. Àpès avoir effectué votre sélection, le bouton Use VST Custom Plug-In Folder devrait être activé. Si ce n'est pas le cas, cliquez sur le bouton pour l'activer. Vous pouvez ensuite quitter le menu Preferences.

Installation de Ableton Live Lite :

1. Commencez par relier l'Oxygen Pro Mini à votre ordinateur. Lancez ensuite Ableton Live Lite.
2. Ouvrez la fenêtre Preferences dans Ableton Live Lite. Si vous utilisez un Mac, cliquez sur Live > Preferences. Si vous utilisez un PC, cliquez sur Options > Preferences.
3. Sélectionnez l'onglet Link/MIDI à gauche. Sous la section MIDI Ports, ajustez les réglages comme indiqué ci-dessous:

Sous Control Surfaces, pour Input et Output, Sélectionnez Oxygen Pro Mini.

À côté de Input : Oxygen Pro Mini, Sélectionnez le bouton On dans les colonnes Track et Remote.

À côté de Output : Oxygen Pro Mini, Sélectionnez le bouton On dans les colonnes Track et Remote.

1. Fermez la fenêtre Preferences.
2. Pour ajouter un instrument ou un plug-in qui pourrait être déclenché avec l'Oxygen Pro Mini, Sélectionnéz Instruments ou Plug-ins dans la colonne Categories.
3. Dans la colonne Name à droite de la colonne Categories, recherche l'instrument ou le plug-in que vous souhaitez ajouter. Cliquez et glissez l'instrument sur une piste MIDI dans Ableton Live Lite pour charger l'instrument.

L'instrument peut maintainant être déclenché par l'Oxygen Pro Mini.

Installation de Pro Tools | First M-Audio Edition

1. Reliez l'Oxygen Pro Mini à votre ordinateur. Lancez ensuite Pro Tools | First M-Audio Edition
2. Ouvrez ou creez un projet.
3. À partir du menu dérouulant Setup, sélectionnez l'options MIDI Input Devices. Activez MIDI Input de l'Oxygen Pro Mini en cochant la case à côté d'Oxygen Pro Mini.
4. Pour creer une nouvelle piste d'instrument, selectionnez l'option New a partir du menu déroulant Track.
5. À partir du menu dérouulant New, Sélectionnéz l'option Stereo, puis Instrument Track.
6. Dans la nouvelle piste, ajoutez un insert en cliquant sur les Inserts A-E de la piste et en selectionnant l'option Multichannel Plugin > Instrument. Sélectionnez ensuite l'instrument que vous souhaitez utiliser, comme Xpand!2 (stéris).

Le plug-in peut maintainant être déclenché par l'Oxygen Pro Mini.

Logiciel de modification des prérégliages

Pour télécharger le logiciel Preset Editor, veuillez suivre les instructions sur la carte de téléchargement de logiciel fournie. Ce logiciel peut etre utiliser pour creer des mappings MIDI personnalisés qui pourront ensuite etre charges sur l'Oxygen Pro Mini. Afin d'en savoir plus sur l'utilisation du clavier avec I'un des preréglages personnalisés, veuillez consulter la section suivante. Le logiciel Preset Editor est également livre avec son propre guide d'utilisation.

Fonctionnement de base

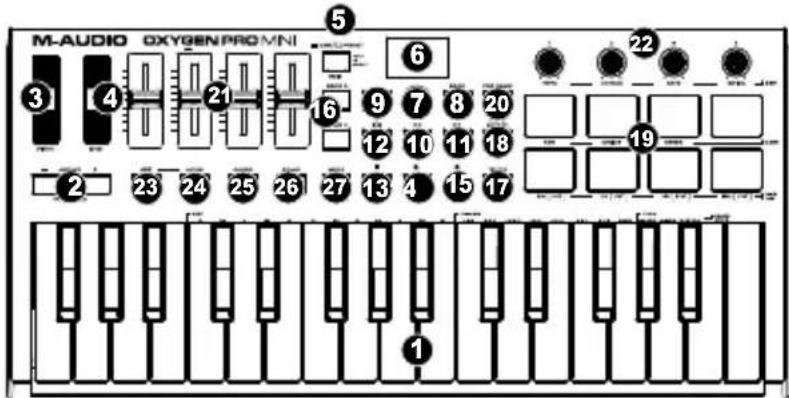

Panneau supérieur

Important : Visitez m-audio.com afin de télécharger son guide d'utilisation complet.

1. Plateau de clavier : À l'aide des boutons Octave, vous pouvez acceder à toutes les plages d'un clavier de 88 touches, tel que celui d'un piano à queue. Le clavier du Oxygen Pro Mini dispose de 2 octaves et demi jouables. La plage de notes couverte par le clavier se situe approximativement au milieu d'un clavier 88 touches.
2. OCTAVE +/-: Les boutons assignables Octave permettent de modifier la plage de notes du clavier vers le haut ou vers le bas par incrément d'une octave (12 demi-tons à la fois). Elle peut être étendue jusqu'à quatre octaves dans chaque direction, ce qui permet de jour des notes situées hors de la plage couverte par les 32 touches. Maintenir la touche Shift et appuyer sur une de ces touches permet d'augmenter ou de diminuer la plage de hauteur tonale des touches d'un demi-ton. Pour revenir sur l'octave d'origine, appuyez simultanément sur les deux boutons Octave.

3. Molette de la PITCH (hauteur tonale): Faire rouler cette molette de haut en bas à partir de la position centrale permet de modifier la hauteur tonale du clavier en jouant. La plage de modification de hauteur tonale par défaut varie selon le synthétiseur logiciel. Cette molette est équipée d'un ressort et revient à sa position initiale lorsqu'elle est relachée.

4. Molette de MOD (modulation): Cette molette transmet des données de contrôle en continu—MIDI CC #01 (modulation), par défaut.

5. Bouton DAW / PRESET [EDIT]: appuyez sur ce bouton pour régler Oxygen Pro Mini afin qu'il fonctionne en mode DAW ou en mode Preset. En mode DAW, la LED de ce bouton est allumée. En mode Preset, la LED de ce bouton sera éteinte. Maintenez Shift et appuyez sur ce bouton pour modifier un DAW prédéfini ou utiliser. ÀpRES avoir modifié le Preset ou le DAW utiliser, appuyez à nouveau sur ce bouton pour enregistrer vos modifications dans le DAW utilisé ou le Preset. Maintenez le bouton,enforcé pour ouvrir le menu DAW / Preset Select sur l'écran.
6. Écran (BACK) [DELETE] : La fenêtre principale affiche l'état de la première commande utilisée. Il permet de contrôler le niveau des paramètres lorsque vous ajustez les commandes sur le clavier. L'encodeur Select/Scroll permet d'afficher et de modifier les régages du clavier.
7. Encodeur Select/Scroll : Lorsqu'un des menus de modification est affiché, tourner l'encodeur permet de modifier les réglages/paramètres et l'enforcer permit de confirmer la sélection.

Si aucun menu de modification n'est affché, tourner l'encodeur et appuyer sur l'encodeur fonctionnement comme des commandes MIDI distinctes. En mode DAW, les commandes assignées sont prédéterminées. Lorsqu'un préréglage ou le User DAW est selectionné, les commandes assignées sont modifiables.

1. Touche Back : Lorsqu'un menu de modification est affché, appuyer sur cette touche permet de revenir à la fenêtre principale.
   Si aucun menu de modification n'est affché, cette touche sera assignée à une commande. Lorsqu'un DAW est seLECTIONné, les commandes assignées sont prédéterminées. Lorsqu'un préréglage ou le User DAW est seLECTIONné, les commandes assignées sont modifiables. Lors de la modification d'un nom de préréglage ou de DAW, appuyez sur la touche Shift et la touche Back pour supprimer une dette.
2. Touche SHIFT: Maintenir la touche Shift enforcée tout en utilisant une des commandes ou des touches permet d'acceder aux fonctions secondaires des touches.
3. Touche << : En fonction de la fenêtre SéLECTIONNée dans votre DAW, cette touche permet de faire un retour arrêté sur la piste SéLECTIONNée ou de déplacer le curseur dans le bas de la fenêtre.

4. Touche >>: En fonction de la fenêtre SéLECTIONNée dans DAW, cette touche permet de faire une avance rapide sur la piste SéLECTIONNée ou de déplacer le curseur dans le haut de la fenêtre.

5. Touche de bouclage: Cette touche permet d'activer ou de désactiver la fonction de bouclage dans votre DAW.

6. Touche d'arrêt de lecture: Cette touche permet d'arrêter la lecture de la piste dans votre DAW. Enfoncer cette touche deux fois permet d'arrêter la lecture de la piste Sélectionnée et de repositionner le curseur de lecture au début de la piste. Maintenir la touche Shift enforcée, puis enforcez cette touche permit de transmettre un message de désactivation de toutes les notes (MIDI Panic/All Notes Off) et de remettre le réglage de toutes les commandes à zéro.
7. Touche de lecture: Cette touche permet de faire jour la piste selectionnee dans votre DAW.
8. Touche d'enregistrement: Cette touche permet de lancer l'enregistrement dans votre DAW.
9. Touches des BANQUES > , BANQUES < : Ces touches permettent de changer la banque sélectionnée pour les curseurs, les boutons, et les touches de fonction. Appuyez sur la touche Shift et sur la touche Bank > pour verrouiller les fonctions secondaires du bouton ARP. Ceci s'avéré utile pour modifier les paramètres ARP pendant une prestation en direct. Pour ramener les boutons ou les pads à leur mode de fonctionnement normal, appuyez sur la touche Shift et la touche Bank > .
10. Touche TEMPO : Taper cette touche permet de définir le tempo de l'Oxygen Pro Mini, alors que le maintainir enforcer permit d'afficher le menu de modification du tempo, à partir duquel il est possible d'entre manuellement le tempo et de désirir de synchroniser le tempo de l'Oxygen Pro Mini à celui du DAW. Le réglage du tempo affecte les fonctions de l'arpégiateur et de répétition de la note du clavier.

11. Touche de RÉPÉTITION de la NOTE [LATCH]: Cette touche permet d'activer la fonction de répétition de notes des pads. Maintenir la touche Shift enforcée puis appuyer sur cette touche permit de verrouiller et de déverrouiller la fonction de répétition de la note. Lorsque la fonction Note Repeat est active, utilisez l'encodeur Select/Scroll pour changer le réglage de la division temporelle de l'arpégiateur et de la fonction Note Repeat du pad. Maintenir la touche Shift enforcée puis appuyer sur cette touche permit de verrouiller et de déverrouiller la fonction Note Repeat.

12. Pads (8): Ces pads sensibles à la dynamique permettent de transmettre des messages d'activation et de désactivation des notes MIDI ou d'effectuer d'autres affectations MIDI (lors de l'utilisation d'un prépréglage ou du DAW).

13. Bouton PAD BANK: Appuyez sur ce bouton pour passer à une autre banque de pads. Deux banques de pads sont disponibles.
14. Curseurs (4): Pousser ces curseurs vers le haut ou vers le bas permet d'effectuer les commandes qui leur sont assignées. Lorsqu'un DAW est sélectionné, les commandes assignées sont prédéterminées. Lorsqu'un préréglage ou le User DAW est sélectionné, les commandes assignées sont modifiables.
15. KNOBS (Boutons): Tourner ces boutons vers la gauche et vers la droite permet d'effectuer les commandes qui leur sont assignées. Lorsqu'un DAW est selectionné, les commandes assignées sont prédéterminées. Lorsqu'un préréglage ou le User DAW est selectionné, les commandes assignées sont modifiables. Maintenez Shift tout en tournant un bouton pour modifier les paramétres de l'arpégiateur.
16. Touche ARP: Cette touche permet d'activer l'arpégiateur. Maintenir la touche Shift enforcée puis appuyer sur cette touche permit de modifier les réglages de l'arpégiateur.
17. Touche de verrouillage: Cette touche permet d'alterner entre le mode de fonctionnement momentané et verrouillé de l'arpégiateur.
18. Touche Chord: Cette touche permet d'activer le mode Chord. Maintenir la touche Shift enforcée puis appuyer sur cette touche permit de modifier les réglages du mode Chord.
19. Touche Scale: Cette touche permet d'activer le mode Scale. Maintenir la touche Shift enforcée puis appuyer sur cette touche permit de modifier les réglages du mode Scale.
20. Bouton MODE: appuyez sur ce bouton pour changer le mode actuel des boutons de fader en mode DAW et Preset. En mode DAW, vous pouze désirier entre les boutons contrôlant les principales fonctions sénéraphiées ou un message de contrôle spécifique à la DAW. En mode Preset, vous pouze désirier entre les boutons contrôlant les principales fonctions sénéraphiées ou un message MIDI. Maintenez Shift et appuyez sur ce bouton pour afficher et modifier les paramétres globaux.

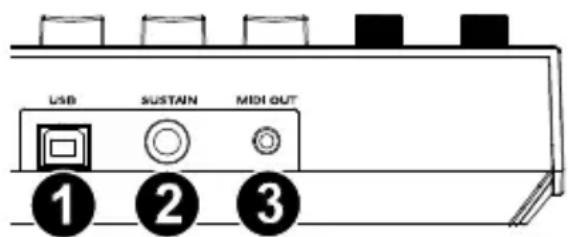

Panneau arrête

1. Port USB: Lorsque relié à un ordinateur, ce port permet d'alimenter le clavier et de transmettre des données MIDI.
2. Entrée pour pedale de sustain: Cette entrée prend en charge une pedale à contact momentané (non fournie). Lorsque cette pedale est enforcée, le son joué est maintainu sans avoir à garder les doigts sur les touches. L'entrée pour pedale de sustain peut être remappedafin d'effectuer une commande MIDI personalisée.

Remarque: La polarité de la pédale de sustain est déterminée par le clavier au démarrage. Lorsque l'Oxygen Pro Mini est mis sous tension, la pédale de sustain est supposée être en position « relevée » (déactivée). Il est important que la pédale de sustain ne soit pas en position abaissee avant demettre le clavier sous tension, car la pédale fonctionnera alors en sens inverse et les notes seront maintainues lorsque la pédale n'est pas enforcée.

1. Sortie MIDI: Utilisez un cable MIDI à cinq broches standard 1/8" TRS afin de brancher cette sortie à l'entrée d'un synthétiseur matériel ou d'un autre apparéil MIDI.

Remarque: La sortie MIDI peut transmettre des données MIDI depuis l'Oxygen Pro Mini, votre ordinateur ou les deux. Accedez au menu des réglages principaux pour définir ce qui est transmis à la sortie MIDI.
