Caractéristique	Détails
Type de produit	Clavier MIDI
Nombre de touches	49 touches sensibles à la vélocité
Connectivité	USB
Alimentation	Alimentation par USB, pas besoin d'alimentation externe
Dimensions	780 x 250 x 70 mm
Poids	1,5 kg
Compatibilité	Compatible avec Windows et macOS
Fonctions supplémentaires	Contrôles de transport, pitch bend, modulation
Utilisation	Idéal pour la production musicale, l'enregistrement et le jeu en direct
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes ou à l'humidité
Informations générales	Livré avec un logiciel de production musicale, facile à transporter

FOIRE AUX QUESTIONS - Keystation 49es MK2 M-AUDIO

Comment installer le M-AUDIO Keystation 49es MK2 sur mon ordinateur ?

Téléchargez et installez les pilotes nécessaires depuis le site officiel de M-AUDIO. Branchez ensuite le clavier à votre ordinateur via un câble USB. Votre système devrait le reconnaître automatiquement.

Le clavier ne s'allume pas, que faire ?

Vérifiez que le câble USB est correctement connecté à la fois au clavier et à l'ordinateur. Essayez de le brancher sur un autre port USB. Si le problème persiste, testez avec un autre câble USB.

Comment utiliser les touches de modulation et de pitch bend ?

Les touches de modulation et de pitch bend sont généralement assignées par défaut. Pour les utiliser, appuyez simplement sur les touches pendant que vous jouez. Pour des fonctionnalités avancées, consultez le manuel pour savoir comment les configurer.

Le clavier ne fonctionne pas avec mon logiciel de musique, que faire ?

Assurez-vous que le logiciel de musique est configuré pour reconnaître le M-AUDIO Keystation 49es MK2 comme périphérique MIDI. Consultez les paramètres MIDI de votre logiciel et sélectionnez le clavier.

Comment enregistrer mes propres réglages sur le clavier ?

Le M-AUDIO Keystation 49es MK2 ne dispose pas de mémoire pour enregistrer des réglages personnalisés. Vous devrez configurer vos réglages chaque fois que vous utilisez le clavier avec votre logiciel.

Puis-je utiliser le M-AUDIO Keystation 49es MK2 avec un iPad ou une tablette ?

Oui, vous pouvez utiliser le clavier avec un iPad ou une tablette en utilisant un adaptateur USB compatible pour connecter le câble USB. Assurez-vous d'avoir une application musicale qui supporte les périphériques MIDI.

Le son est déformé lorsque je joue, que faire ?

Vérifiez les paramètres de votre logiciel de musique pour vous assurer que la latence est réglée correctement. Une latence trop élevée peut entraîner des déformations sonores. Essayez de réduire la taille du tampon dans les paramètres audio.

Comment calibrer la sensibilité des touches ?

La sensibilité des touches peut souvent être ajustée dans le logiciel de musique que vous utilisez. Consultez la documentation de votre logiciel pour accéder aux paramètres de sensibilité MIDI.

Le clavier fait un bruit étrange, que faire ?

Si le clavier émet des bruits anormaux, vérifiez les connexions et assurez-vous qu'il n'y a pas d'objets bloquant les touches. Si le problème persiste, il peut être nécessaire de contacter le support technique de M-AUDIO.

MODE D'EMPLOI Keystation 49es MK2 M-AUDIO

El teclado tiene ahora nuevamente la configuración predeterminada de fábrica.29 Guide d’utilisation (Français) Présentation Merci d’avoir fait l’acquisition du Keystation 49es. Chez M-Audio, nous savons à quel point la musique est importante pour vous. C’est pourquoi nous concevons nos produits avec une seule chose en tête — faire de votre performance la meilleure qui soit. Contenu de la boîte Keystation 49es Câble USB Carte de téléchargement de logiciel Guide d’utilisation Consignes de sécurité et informations concernant la garantie Assistance Veuillez visiter m-audio.com pour consulter et télécharger la documentation la plus récente, la configuration requise et les autres informations sur le produit. Pour de l’assistance supplémentaire, veuillez visiter m-audio.com/support. Utilisation rapide Connexion de votre clavier Cependant, les Keystation sont des appareils à faible consommation et un bloc d’alimentation externe ne devrait pas être nécessaire. Il est recommandé de relier le Keystation à un port USB de votre ordinateur ou à un concentrateur USB alimenté. Utilisez un câble USB afin d’alimenter le Keystation lors de la connexion à un ordinateur pour déclencher des synthétiseurs logiciels. Vous pouvez également utiliser le Keystation 49es avec votre iPad pour commander les applications de création musicale supportées. Afin d'utiliser le Keystation 49es avec votre iPad, vous devez vous procurer le Kit de connexion d'appareil photo iPad offerte à la boutique Apple Store.30 Démarrage Les éléments qui ne figurent pas dans Présentation > Contenu de la boîte sont vendus séparément.

SUSTAIN31 Installation recommandée Logiciel : Nous avons inclus l’application MPC Beats et Ableton Live Lite avec le Keystation 49es afin que vous puissiez commencer à créer de la musique avec un logiciel de qualité professionnelle aussitôt que vous le sortez de la boîte. Veuillez enregistrer le Keystation 49es sur le site m-audio.com et suivre les instructions d’installation à partir de votre compte utilisateur. Veuillez également visiter le site ableton.com afin de vérifier s’il y a des mises à jour disponibles pour votre logiciel. Instruments virtuels : Veuillez suivre les instructions sur la carte de téléchargement de logiciel afin d’installer les plug-ins d'instruments virtuels. La plupart des logiciels audionumériques ne chargent pas automatiquement les plug-ins d'instruments virtuels après l’installation. Afin d’accéder aux plug-ins d'instruments virtuels à partir de MPC Beats et Ableton Live Lite, vous devez sélectionner le dossier des plug-ins afin que le logiciel puisse y accéder : Windows (32 bits) : C:\Fichiers de programme (x86)\VSTplugins

Windows (64 bits) : C:\Fichiers de programme\VSTplugins macOS : Macintosh HD\Bibliothèque\Audio\Plugins\VST Pour définir le dossier de plug-ins dans Ableton Live Lite :

1. Allez dans le menu Preferences.

2. Cliquez sur l’onglet File Folder. Sous Plug-In Sources, cliquez sur Browse et

sélectionnez le dossier des plug-ins approprié.

3. Après avoir effectué votre sélection, le bouton Use VST Custom Plug-In Folder devrait

être activé. Si ce n’est pas le cas, cliquez sur le bouton pour l’activer. Quittez le menu Preferences.32 Installation de Ableton Live Lite

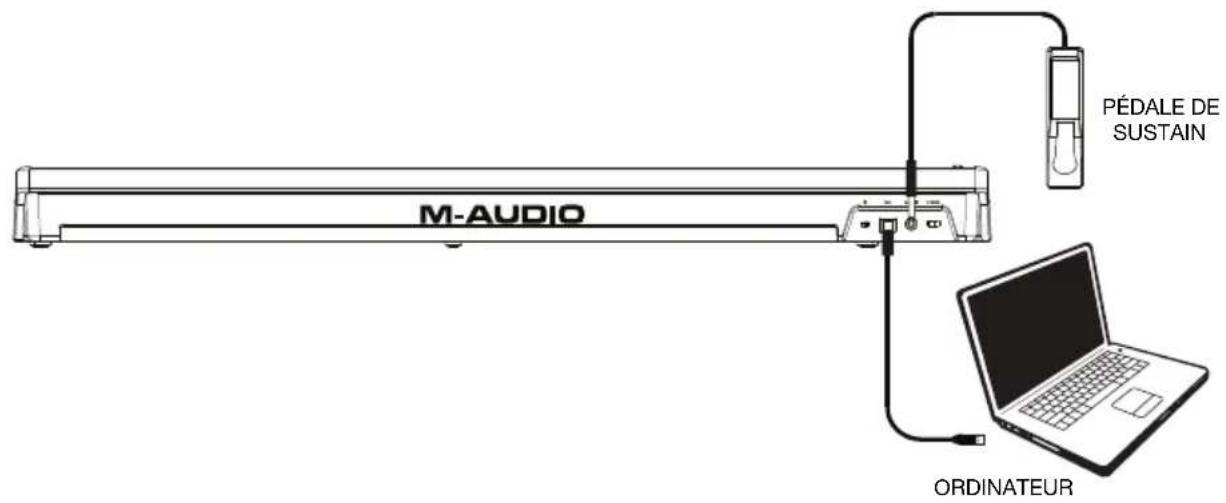

1. Utilisez le câble USB fourni pour brancher le Keystation 49es au port USB d’un ordinateur, puis

lancez Ableton Live Lite.

2. Ouvrez ensuite la fenêtre Preferences dans Ableton Live Lite. Sélectionnez le périphérique

audio dans l'onglet Audio. Cela dépend de l'interface audio que vous utilisez. MAC : Sélectionnez Live > Preferences PC : Sélectionnez Options > Preferences

3. Cliquez sur l’onglet MIDI/Sync. Dans la section MIDI Ports, réglez les paramètres comme

indiqué ci-dessous : À côté de Input : Keystation 49es, basculez le bouton On dans les colonnes Track et Remote. À côté de Output : Keystation 49es, basculez le bouton On dans les colonnes Track et Remote.

4. Ensuite, dans le haut de la fenêtre sous Surface de contrôle, sélectionnez MackieControl à

partir de la liste déroulante dans la rangée 1. Sous la colonne Entrée dans la rangée 1, sélectionnez l’option Keystation 49es (Port 2). Veillez à ce que le troisième menu déroulant de la rangée 1 sous Sortie soit réglé sur Aucune. Les commandes de lecture (lecture, arrêt de lecture et enregistrement) du contrôleur Keystation 49es permettent maintenant de commander les fonctions de lecture du logiciel Ableton Live Lite. De plus, les touches de déplacement du contrôleur Keystation permettent maintenant de sélectionner les pistes et de déclencher des clips.

5. Fermez la fenêtre Preferences.

6. Dans la colonne Name à droite de la colonne Categories, recherchez l'instrument ou le plug-in

de votre choix. Cliquez et glissez l'instrument sur une piste MIDI dans Ableton Live Lite pour charger l'instrument. L'instrument peut maintenant être déclenché par le Keystation 49es. Installation MPC Beats

1. Branchez le Keystation 49es à un ordinateur en utilisant un câble USB standard. (Si vous

branchez le Keystation 49es à un multiport USB, assurez-vous qu’il est alimenté.)

2. Lancez MPC Beats. Allez à Preferences > MIDI/Sync dans MPC Beats et sélectionnez

« Keystation 49es » comme périphérique d’entrée MIDI (le contrôleur peut apparaître en tant qu’USB Device ou USB PnP Audio Device) en activant le bouton Track à côté de son nom.

3. Choisissez un instrument dans la liste des instruments dans MPC Beats et jouez les touches du

Keystation 49es afin d’entendre l’instrument depuis un casque d’écoute ou des enceintes branchées à votre ordinateur.33 Démarrage Une fois l’installation terminée, vous devrez configurer votre logiciel pour utiliser Keystation. Veuillez remarquer que si vous appuyez sur une touche du clavier, vous n’entendrez aucun son. En effet, quand vous appuyez sur une touche, le clavier envoie les données MIDI vers l’extérieur. Les données MIDI donnent des instructions sur la façon dont les sons doivent être joués, mais, pour entendre les sons, vous devez configurer votre logiciel de musique pour la lecture des données MIDI envoyées par le Keystation et pour la diffusion des sons correspondants. Cette configuration vous entraînera certainement vers un menu Options ou Configurations périphériques (Device Set-Up) dans votre logiciel de musique afin d’y sélectionner le périphérique approprié. Le Keystation devrait apparaître dans la section reserve aux périphériques MIDI de votre logiciel sous le nom “USB Audio Device” (Périphérique audio USB) pour Windows 7, Windows 8, ou sous “Keystation 49es” pour les autres systèmes d’exploitation. Veuillez consulter le manuel fourni avec votre logiciel pour une configuration appropriée.

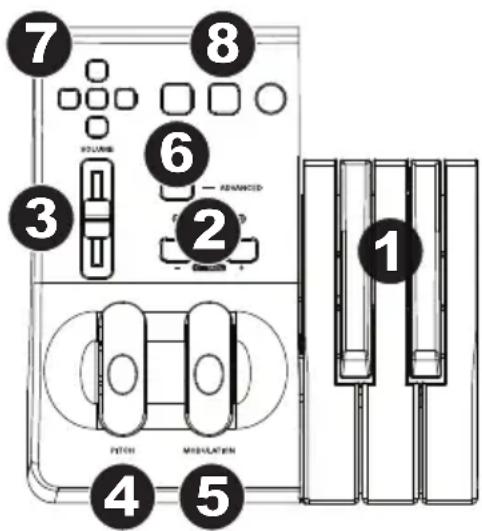

Caractéristiques Panneau supérieur

1. Clavier: La plupart des touches blanches et noires

du Keystation sont étiquetées avec des noms. À partir du menu Advanced, les touches étiquetées permettent d’effectuer des opérations spéciales telles que le réglage du canal MIDI, la transposition, et la transmission de messages de changement de programme.

2. Octave Bouton: Appuyer sur la touche d'octave

« + » permet d’augmenter l'octave du clavier, et appuyer sur la touche d'octave « - » permet de la diminuer. Les DEL au-dessus de ces touches indiquent le décalage d'octave sélectionné. Lorsque la DEL + est allumée, l'octave est décalée vers le haut, et lorsque seule la DEL - est allumée, l'octave est décalée vers le bas. Il est possible de décaler le clavier vers le haut ou vers le bas de 4 octaves à partir d’un décalage d'octave 0. Les DEL changent de couleur lorsque le clavier est décalé de plus d'une octave vers le haut ou vers le bas. Pour réinitialiser le clavier à l’octave 0, appuyez sur les touches d’octave « + » et « - » simultanément. Les deux voyants s'allumeront, indiquant que le décalage d'octave est revenu à 0. Les touches de sélection de l’octave « + » et « - » peuvent être assignées à l’une des sept fonctions MIDI. (Veuillez consulter la section Fonctions avancées afin d’en savoir plus.)

3. Curseur de volume : Le curseur de volume envoie un message MIDI qui contrôle le

volume des notes que vous jouez. Le curseur de volume peut aussi être assigné à la création de divers effets tels que le panoramique (balance), l’attaque, la reverb, le chorus et bien d’autres. (Reportez-vous au chapitre Fonctions avancées pour de plus amples informations.)

4. Molette de pitch-bend : Comme son nom l’indique, la molette de pitch-bend est

principalement utilisée pour modifier la hauteur tonale des notes jouées sur le clavier. Ceci vous permet de jouer des phrases musicales qui ne sont pas normalement associées au son d’un clavier ; par exemple, des riffs de guitare. C’est votre source sonore qui détermine jusqu’à quel point vous pouvez modifier la hauteur tonale de la note. Le réglage habituel est de deux demi-tons, mais il peut aller jusqu’à deux octaves monter ou descendre.

5. Molette de modulation : La molette de modulation est généralement utilisée pour

moduler le son que vous jouez. Ce type de contrôleur en temps réel a d’abord été implanté sur les claviers électroniques pour offrir au musicien des options telles que l’ajout de vibrato, qui permet d’imiter le travail effectué avec des instruments acoustiques. La molette de modulation est entièrement programmable par MIDI.

6. Fonctions avancées bouton : Le bouton « Advanced Functions » (fonctions avancées)

est utilisé pour l’accès à toutes les fonctions avancées du clavier. Quand vous appuyez sur le bouton « Advanced Functions », le clavier se met en mode de programmation. Dans ce mode, les touches sont utilisées pour sélectionner des fonctions et entrer des données. En mode Edit, les touches noires du clavier permettent de sélectionner les fonctions, alors que les blanches permettent de saisir des données et de sélectionner le canal et le logiciel audionumérique. Le LED situé au-dessus du bouton « Advanced Functions » indique si le clavier se trouve en mode de programmation. Dans le mode de programmation, les touches noires du clavier sont utilisées pour la sélection de fonctions et les touches blanches pour l’entrée de données et le choix des canaux. Le clavier quitte le mode Edit aussitôt qu'une fonction est sélectionnée, ou que la touche Advanced, CANCEL ou ENTER est enfoncée (la DEL au-dessus de la touche Advanced Functions s'éteindra). Le clavier peut donc être à nouveau utilisé pour produire des notes. Remarque : Veuillez consulter la section Fonctions avancées pour plus d'informations.

7. Touches de déplacement : Ces touches peuvent utiliser les protocoles MIDI, Mackie

afin de commander certaines fonctions des logiciels audionumériques. Veuillez consulter le paragraphe Touches de déplacement et de lecture sous la section Fonctions avancées pour plus d'informations.

8. Touches de lecture : Ces touches peuvent utiliser les protocoles MIDI, Mackie Control

ou HUI afin de commander certaines fonctions des logiciels audionumériques. Veuillez consulter le paragraphe Touches de déplacement et de lecture sous la section Fonctions avancées pour plus d'informations.35 Panneau arrière

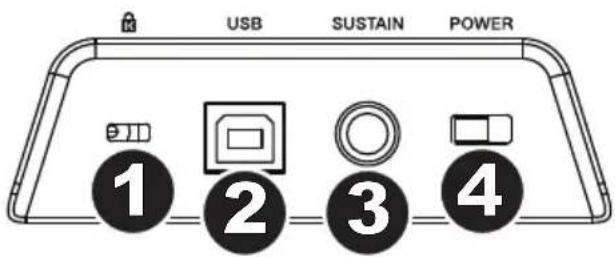

1. Verrou Kensington : Utilisez ce port

pour fixer un câble de sécurité à l’appareil.

2. Port USB : Port USB : Le port USB

permet d’alimenter le clavier et de transmettre des données MIDI lorsqu’il est branché à un ordinateur pour déclencher un synthétiseur ou séquenceur MIDI logiciel.

3. Entrée pour pédale sustain : Cette prise accepte une pédale momentanée (vendu

séparément). Lorsque cette pédale est enfoncée, le son joué sera maintenu sans avoir à garder les doigts sur les touches. Remarque : Pour une pédale piano des plus réalistes, jetez un coup d’oeil sur la SP-2. La SP-2 est la pédale de sustain commutable de M-Audio qui peut être reliée à l’entrée pour pédale de sustain du Keystation 49es. La polarité de la pédale de sustain est calculée par le clavier quand il est allumé. Quand vous allumez le clavier, celui-ci fait l'hypothèse que la pédale est en position "inactive". Il est important que la pédale de sustain ne soit pas pressée lors du démarrage, pour éviter que son fonctionnement soit inversé et que les notes soient soutenues lorsqu'elle n'est pas pressée. Vous pouvez utiliser une pédale pour prolonger le son que vous jouez sans avoir à garder les mains sur le clavier (exactement comme la pédale forte (sustain) d’un piano). Vous pouvez brancher une pédale de n’importe quelle polarité dans l’entrée pour pédale de votre clavier M-Audio. Le clavier détectera automatiquement la polarité correcte lors de la mise en marche. Si vous voulez inverser la polarité, appuyez simplement sur la pédale lorsque vous allumez votre clavier.

4. Interrupteur on/off : Utilisez cet interrupteur pour allumer ou éteindre le dispositif.

Fonctions avancées En plus de pouvoir décaler les octaves, les deux boutons d’octaves “+” et “-” que nous avons décrits plus haut dans ce manuel peuvent aussi être utilisés pour commander l’une des 7 fonctions MIDI. Que les 7 premières touches sont utilisées pour sélectionner la fonction désirée des boutons d’octaves. Certaines des fonctions correspondant à ces touches ne peuvent pas envoyer de valeur plus petite que 0. Quand les boutons d’octaves sont utilisés pour commander ces fonctions, les deux témoins lumineux situés audessus restent allumés, peu importe la configuration actuelle de cette fonction. Pour sélectionner une fonction alternative :

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

2. Appuyez sur la touche noire qui représente la fonction désirée. À l'exception du CC, le

clavier quitte le mode Edit dès que vous sélectionnez une fonction et vous permet à nouveau de jouer des notes.37 Décalage d’octaves Une autre façon de décaler les octaves du Keystation consiste à utiliser les touches noires « Octave + » et « Octave - » du clavier. Cela peut être utile lorsque les touches d'octave sont assignées au contrôle d'une autre fonction MIDI. Pour ce faire, suivez les étapes ci-dessous :

1. Appuyez sur la touche Advanced pour mettre le clavier en mode Edit.

2. Appuyez sur la touche noire « OCTAVE + » du clavier pour augmenter d’une octave

(appuyez de nouveau pour augmenter de 2 octaves, et ainsi de suite). Appuyez sur la touche noire « OCTAVE - » du clavier pour diminuer d’une octave (appuyez de nouveau pour diminuer de 2 octaves, et ainsi de suite). Enfoncez la touche noire « OCTAVE 0 » du clavier afin de réinitialiser le décalage d’octave à 0.

3. Lorsque vous avez choisi le décalage d’octave, appuyez sur « ENTER » pour sélectionner

l’octave et quitter le mode Edit. Sélectionnez Cancel ou Advanced pour annuler la sélection et quitter le mode Advanced. Le décalage d'octave par défaut est « 0 » et il est réinitialisé chaque fois que vous rallumez le clavier. Lorsque les deux voyants au-dessus des touches d'octave sont allumés, le décalage d'octave est réglé sur « 0 ». Pour réassigner les touches « + » et « - » au contrôle de l’octave si une fonction alternative a été sélectionnée :

1. Appuyez sur la touche Advanced Functions afin de mettre le clavier en mode Edit.

2. Appuyez sur la touche noire « OCTAVE » du clavier. Vous quitterez le mode Edit dès que

vous aurez appuyé sur OCTAVE. Transposition Il est parfois préférable d’augmenter ou de réduire la hauteur tonale de plusieurs demi-tons plutôt que d’une octave entière. Par exemple, si vous accompagnez un chanteur qui rencontre des difficultés à produire les notes les plus hautes, vous pourriez souhaiter réduire la hauteur tonale d’un ou deux demi-tons. Cela est possible par l’utilisation d’une fonction MIDI appelée “Transpose.” La fonction de transposition fonctionne de la même façon que le décalage d’octave, à ceci près que le décalage est de +/- 12 demi-tons. Comme avec le décalage d’octaves, il y a deux manières de transposer votre clavier. Vous pouvez utiliser les boutons d’octaves “+” et “-” ou les touches noires “TRANSPOSE -,” “TRANSPOSE 0” et “TRANSPOSE +”. Pour assigner les boutons d’octaves “+” et “-” à transpose :

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “TRANSPOSE”. (Le clavier quittera le mode de

programmation dès que vous aurez appuyé sur “TRANSPOSE”.)

3. Appuyez sur la touche “+” et vous entendrez monter la hauteur tonale de la note que vous

4. Appuyez sur la touche de sélection de l’octave « - » afin de transposer le clavier d’un

demi-ton vers le bas.

5. Appuyez sur les deux touches de sélection de l’octave « + » et « - » simultanément afin

d’annuler toutes les modifications effectuées aux réglages de transposition du clavier.38 Une autre façon de transposer le clavier du Keystation consiste à utiliser les touches noires « TRANSPOSE - », « TRANSPOSE 0 » et « TRANSPOSE + » du clavier. Pour ce faire, suivez les étapes ci-dessous :

1. Appuyez sur la touche Advanced pour mettre le clavier en mode Edit.

2. Appuyez sur la touche noire « TRANSPOSE + » du clavier pour augmenter d'un demi-ton

(vous pouvez appuyer de nouveau pour augmenter de 2 demi-tons, et ainsi de suite). Appuyez sur la touche noire « TRANSPOSE - » du clavier pour diminuer d'un demi-ton (vous pouvez appuyer de nouveau pour diminuer de 2 demi-tons, et ainsi de suite). Appuyez sur la touche noire « TRANSPOSE 0 » du clavier pour annuler la transposition.

3. Lorsque vous avez sélectionné le décalage de transposition, appuyez sur « ENTER » pour

sélectionner la transposition et quitter le mode Edit. Sélectionnez Cancel ou Advanced pour annuler la sélection et quitter le mode Advanced. Changement de programme Les changements de programme (Program Changes) servent à changer l’instrument ou la voix que vous utilisez. Par exemple, changeons un instrument et passons en son de basse. Pour cela, nous devons envoyer un changement de programme de valeur 32, qui sélectionnera un son de basse acoustique. Il y a deux méthodes pour envoyer un changement de programme : Changement de programme +/-

1. Appuyez sur le bouton « Advanced Functions ».

2. Appuyez sur la touche noire libellée “PROGRAM #”.

3. Les touches d’octaves “+” et “-” peuvent maintenant servir au changement de

4. Appuyez sur “+” et continuez à jouer des notes jusqu’à ce que vous trouviez l’instrument

que vous désirez. Cette méthode est utile si vous voulez faire défiler différents instruments afin de déterminer laquelle est plus appropriée pour votre chanson. Changement de programme en sélection rapide :

1. Appuyez sur le bouton « Advanced Functions ».

2. Appuyez sur la touche noire libellée « PGM # ».

3. Appuyez sur les touches “3,” “2,” “ENTER.” Maintenant, le clavier jouera un son de basse :

numéro 32. Elle est également utile lorsque vous souhaitez sélectionner un numéro spécifique, comme c'est le cas ici. Si les touches d’octaves “+” et “-” sont sélectionnées pour le changement de programme (première méthode). Si vous appuyez en même temps sur les boutons “+” et “-”, le programme 0 (son de piano) sera à nouveau sélectionné.39 Bank LSB et Bank MSB Les changements de programme sont le plus souvent utilisés pour changer les instruments et les voix. Cependant, le nombre d’instruments accessibles par changement de programme est limité à 128. Quelques dispositifs ont plus de 128 voix et nécessitent une méthode différente pour accéder à ces voix supplémentaires. En général, ces dispositifs ont recours aux messages Bank LSB et Bank MSB. Changements Bank LSB et Bank MSB +/- :

1. Appuyez sur le bouton « Advanced Functions ».

2. Appuyez sur la touche noire libellée respectivemen “Bank LSB” ou “Bank MSB”.

3. Les touches d’octaves “+” et “-” peuvent maintenant servir au changement de Bank LSB

4. Appuyez sur “+” et continuez à jouer des notes jusqu’à ce que vous trouviez l’instrument

que vous désirez. Sélection rapide :

1. Appuyez sur le bouton « Advanced Functions ».

2. Appuyez sur les touches noires libellées respectivement “BANK LSB” ou “BANK MSB”.

3. Appuyez sur les touches “3,” “2,” “ENTER”.

Comme pour le changement de programme, si les touches d’octaves “+” et “-” sont sélectionnées pour changer le numéro Bank LSB ou MSB (méthode 1). Si vous appuyez en même temps sur les boutons “+” et “-”, Bank 0 sera à nouveau sélectionné. Canal MIDI Les données MIDI en provenance du clavier peuvent être envoyées sur n’importe lequel des 16 canaux MIDI. Cependant, certains périphériques ou logiciels MIDI ont besoin que le clavier envoie les données sur un canal précis. Si c’est le cas, vous pouvez changer le canal par lequel les données sont envoyées en suivant les instructions ci-dessous :

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

2. Appuyez sur la touche noire « PROGRAM ».

Par exemple, si un périphérique précise que vous devez envoyer les données sur le canal 10, appuyez sur le bouton « Advanced Functions » et sur la sélectionner le canal 10. Le canal peut également être assigné aux touches Octave « + » et « - » en suivant les étapes ci-dessous :

1. Appuyez sur la touche Advanced pour activer le mode Edit.

2. Appuyez sur la touche noire « CHANNEL » du clavier.

3. Appuyez sur la touche « + » ou « - » pour augmenter ou diminuer le canal par incréments.

Lorsque le canal 16 est atteint et que la touche « + » est enfoncée, le canal 1 sera sélectionné. Appuyer sur les deux touches d’octave « + » et « – » simultanément permet de revenir au canal 1.40 Changement de commande Pour programmer les touches de sélection de l’octave pour qu'elles transmettent des messages de changement de commande qui peuvent être activés et désactivés, veuillez suivre les étapes suivantes :

1. Appuyez sur la touche Advanced pour activer le mode Edit.

2. Appuyez sur la touche noire « CC » (Eb3).

3. Utilisez les touches de saisie numérique G4-B5 afin d’entrer le numéro du changement de

commande que vous désirez assigner aux touches de sélection de l’octave +/-.

4. L’appareil transmet les messages de changement de commande MIDI assignés lorsque la

touche est enfoncée et cesse de transmettre les messages lorsqu’elle est enfoncée de nouveau. Les touches de sélection de l’octave +/- peuvent également transmettre des messages de changement de commande MIDI momentanés. Pour assigner les touches de sélection de l’octave aux messages de changement de commande momentanés, veuillez suivre les étapes suivantes :

1. Appuyez sur la touche Advanced pour activer le mode Edit.

2. Appuyez deux fois sur la touche noire « CC » (Eb3).

Remarque : La DEL Advanced clignote lorsqu’un message CC momentané est assigné aux touches de sélection de l’octave -/+.

3. Utilisez les touches de saisie numérique G4-B5 afin d’entrer le numéro du changement de

commande que vous désirez assigner aux touches de sélection de l’octave +/-.

4. L’appareil transmet les messages de changement de commande MIDI assignés lorsque la

touche est enfoncée et cesse de transmettre les messages lorsqu’elle est enfoncée de nouveau. Le curseur de volume Pour assigner le curseur de volume à un effet :

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “FADER”.

3. Utilisez les touches de saisie numérique afin d’entrer le numéro CC que vous désirez

assigner au curseur de volume. Si vous avez commis une erreur lors de la saisie de la valeur numérique, enfoncez la touche CANCEL pour quitter le mode de programmation sans changer l’effet assigné au curseur de volume.41 La molette de modulation Vous pouvez assigner différents messages CC et MIDI à la molette de modulation. Voici quelques messages utiles : MIDI CC 01 (modulation), MIDI CC 07 (volume), MIDI CC 10 (panoramique) et MIDI CC 05 (portamento). Il y a 132 messages en tout. Afin que les messages MIDI CC puissent avoir un effet sur le son, l’appareil MIDI recevant les messages doit être en mesure de lire et de répondre à ces messages MIDI. (La liste complète des effets se trouve au dos de ce manuel.) Pour assigner un message à la molette de modulation :

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

3. Utilisez les touches de saisie numérique afin d’entrer le numéro du message que vous

désirez assigner à la molette de modulation. Si vous avez commis une erreur lors de la saisie de la valeur numérique, enfoncez la touche CANCEL pour quitter le mode de programmation sans changer l’effet assigné à la molette de modulation. Par exemple, nous allons assigner l’effet numéro CC 10 (panoramique, ou balance) à la molette de modulation.

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

4. Appuyez “0”. Vous avez ainsi saisi “10”.

Touches de déplacement et de lecture Les touches de déplacement et de lecture utilisent les protocoles MIDI, Mackie Control ou HUI afin de commander certaines fonctions des logiciels audionumériques. Pour sélectionner le protocole qu'utiliseront ces touches afin de communiquer avec votre logiciel :

1. Appuyez sur la touche Advanced Functions afin de mettre le clavier en mode Edit.

2. Appuyez sur la touche représentant DAW.

Remarque : Les DEL « + » et « - » deviennent verte en mode Mackie Control, rouge en mode HUI et orange en mode MIDI.

3. Appuyez sur la touche ENTER.

Remarque : Votre logiciel audionumérique doit également être réglé pour recevoir les commandes d'un dispositif externe (p. ex., le Keystation) à l'aide du protocole MIDI, Mackie Control, ou HUI. Les commandes Mackie et HUI sont transmis sur Virtual Port 2.42 Dépannage General Voici les solutions aux problèmes les plus fréquents, lors de l’utilisation d’un clavier Keystation

Problème 1 : Mon matériel M-Audio a soudainement cessé de fonctionner après un fonctionnement sans problème depuis l’installation. Solution 1 : Eteignez-le et laissez-le reposer pendant 10 secondes. Puis, redémarrez votre ordinateur et essayez à nouveau. Si le problem persiste, il se peut que vous deviez réinstaller les pilotes de l’appareil. Problème 2 : J’ai branché une pédale à mon clavier M-Audio, mais elle fonctionne à l’envers. Solution 2 : La polarité de la pédale est calculée par le clavier lors de la mise en marche. Lors de la mise en marche, le clavier suppose que la pédale est en position « inactive ». Ainsi, si vous souhaitez que la pédale soit inactive quand elle est relâchée, assurez-vous qu’elle est relâchée quand vous allumez le clavier. Problème 3 : Quand j’enfonce une touche, il y a un délai avant que j’entende un son. Solution 3 : Ce délai est plus connu sous le nom de « latence ». La latence avec les signaux MIDI est due au logiciel que vous utilisez. Les données MIDI sont juste des données de contrôle. Les données MIDI sont lues par votre logiciel. Le logiciel effectue de nombreux calculs compliqués pour produire le son que vous entendez et ces calculs prennent du temps. Nous vous recommandons fortement de vous procurer une carte son appropriée. Consultez m-audio.com pour découvrir toute une sélection de Interface audio. Si vous avez déjà une Interface audio adéquate, essayez de réinstaller les derniers pilotes pour la Interface audio, ou essayez de réduire la taille de la mémoire tampon des pilotes audio. MIDI en dernier recours Les claviers Keystation ont été conçus pour rendre le travail avec MIDI sur votre ordinateur aussi simple que possible. Il est toutefois possible que vous rencontriez des difficultés. Dans de nombreux cas, les problèmes ne viennent pas du clavier mais plutôt du dispositif récepteur. Pour contrer ceci, il y a une fonction MIDI : Reset All Controllers. Reset All Controllers Si vous entendez un effet indésiré sur une voix, vous pouvez envoyer un message MIDI « Reset All Controllers » (réinitialiser tous les contrôleurs) plutôt que de devoir isoler et identifier cet effet. Pour cela, suivez les instructions ci-dessous :

1. Appuyez sur le bouton « Advanced Functions » pour mettre votre clavier en mode de

2. Appuyez sur la touche noire libellée “RESET”.

3. Le clavier quittera le mode de programmation en enlevant tous les effets.

1. Mettez le Keystation hors tension.

2. Maintenez les touches « + » et « - » enfoncées en même temps, jusqu’à l’étape 4.

3. Mettez le Keystation sous tension.

4. Relâchez les touches.
