HG01042A - Projecteur LED Livarno Lux - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HG01042A Livarno Lux au format PDF.
| Type de produit | Projecteur LED extérieur/intérieur avec détecteur de mouvement |
| Marque | Livarno Lux |
| Modèle | HG01042A |
| Puissance absorbée | 20 W |
| Tension de service | 230 V~ 50 Hz |
| Ampoule | COB LED 20 W non remplaçable |
| Indice de protection | IP65 (imperméable à la poussière et protection contre les jets d'eau) |
| Classe de protection | I |
| Dimensions totales | 18 x 12,5 x 8 cm |
| Poids | env. 640 g |
| Détecteur de mouvement - Portée | max. 8 m (réglable) |
| Détecteur de mouvement - Angle | env. 160° à l'horizontale |
| Télécommande - Alimentation | 1 x pile lithium CR2025 (3 V) |
| Télécommande - Portée | env. 12 m |
| Hauteur de montage recommandée | env. 1,8 - 2,5 m |
| Surface de projection maximale | 18 x 12,5 cm |
| Fonctions de la télécommande | Modes jour/nuit, éclairage continu, SOS, flash, réglages de sensibilité et temporisation |
| Garantie | 3 ans à compter de la date d'achat |
| Nettoyage | Avec un chiffon légèrement humide et un produit doux ; ne pas immerger |
| Contenu de la livraison | 1 spot LED, 1 support, 2 chevilles, 2 vis, disques dentés, rondelles, télécommande, pile, notice |
| Certification | GS, IP65 |
FOIRE AUX QUESTIONS - HG01042A Livarno Lux
Questions des utilisateurs sur HG01042A Livarno Lux
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Projecteur LED au format PDF gratuitement ! Retrouvez votre notice HG01042A - Livarno Lux et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HG01042A de la marque Livarno Lux.
MODE D'EMPLOI HG01042A Livarno Lux
Instructions de montage, d'utilisation et consignes de sécurité
PL
REFLEKTOR LED 20 W
Légende des pictogrammes utilisés......Page 37
Introduction......Page 37
Utilisation conforme Page 38
Descriptif des pièces....Page 38
Données techniques....Page 38
Contenu de la livraison....Page 39
Instructions générales de sécurité ......Page 40
Consignes de sécurité relatives aux piles / aux piles rechargeables....Page 41
Avant le montage Page 42
Montage......Page 43
Mise en service......Page 44
Touches Mode ......Page 45
Touches Sensitivity......Page 46
Touches Time......Page 46
Remplacement de la pile......Page 47
Nettoyage et entretien......Page 47
Mise au rebut......Page 48
Garantie......Page 49
Faire valoir sa garantie......Page 50
Service après-vente......Page 50

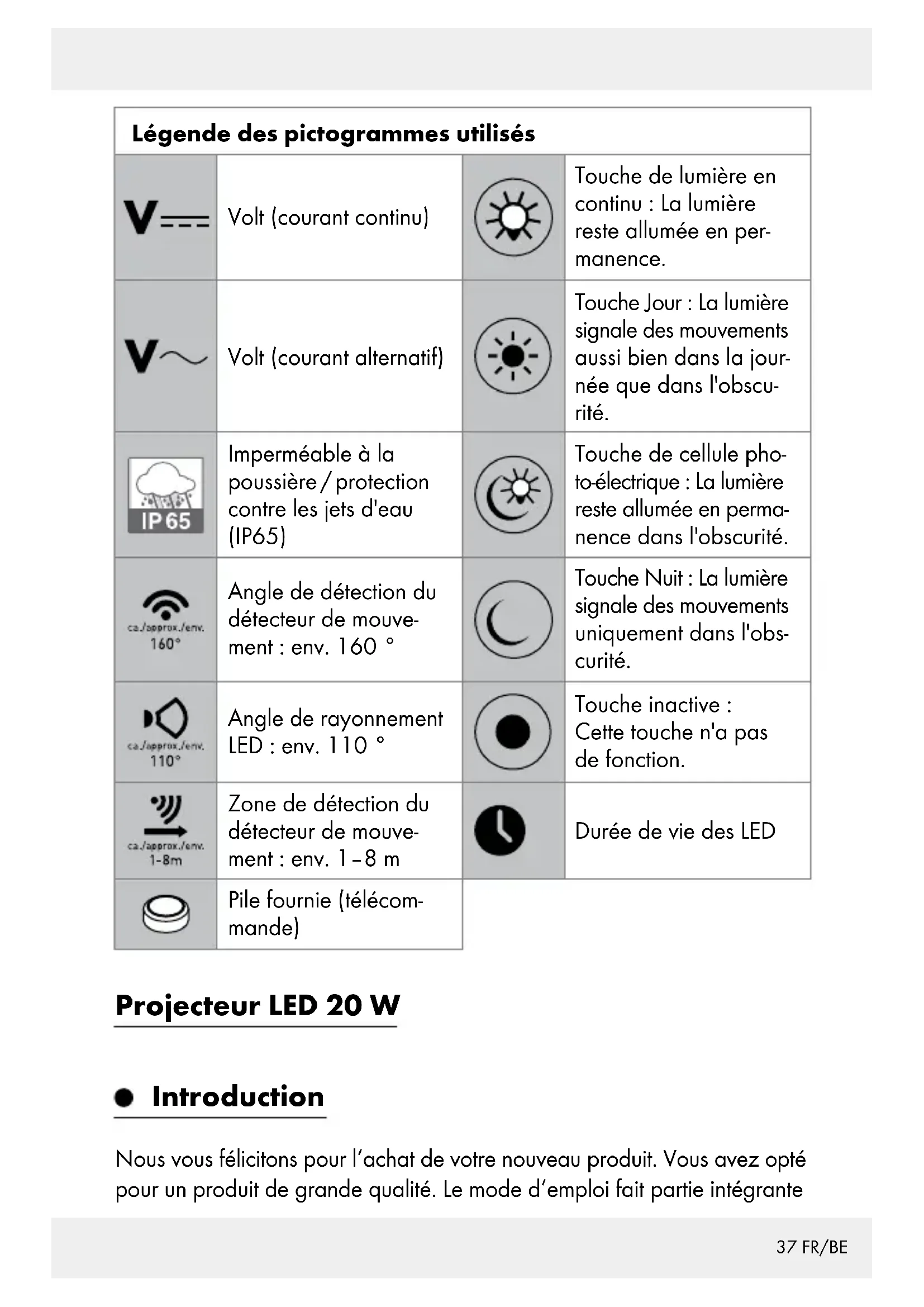

| Légende des pictogrammes utilisés | |||
 | Volt (courant continu) |  | Touche de lumière en continu : La lumière reste allumée en permanence. |
 | Volt (courant alternatif) |  | Touche Jour : La lumière signale des mouvements aussi bien dans la journée que dans l'obscurité. |
 | Imperméable à la poussière / protection contre les jets d'eau (IP65) |  | Touche de cellule photo-électrique : La lumière reste allumée en permanence dans l'obscurité. |
 | Angle de détection du détecteur de mouvement : env. 160 ° |  | Touche Nuit : La lumière signale des mouvements uniquement dans l'obscurité. |
 | Angle de rayonnement LED : env. 110 ° |  | Touche inactive : Cette touche n'a pas de fonction. |
 | Zone de détection du détecteur de mouvement : env. 1 - 8 m |  | Durée de vie des LED |
 | Pile fournie (télécommande) | ||
Projecteur LED 20 W
- Introduction
Nous vous félicitons pour l'achat de votre nouveau produit. Vous avez opté pour un produit de grande qualité. Le mode d'emploi fait partie intégrante
de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Veuillez lire consciencieusement toutes les indications d'utilisation et de sécurité du produit. Ce produit doit uniquement être utilisé conformément aux instructions et dans les domaines d'application spécifiés. Lors d'une cession à tiers, veuillez également remettre tous les documents.
Utilisationconforme
Ce produit est destiné à l'éclairage des espaces intérieurs et extérieurs. Le produit est uniquement destiné à une utilisation privée et non à une utilisation commerciale ou à d'autres domaines d'utilisation.
• Descriptif des pièces
| 1 | Détecteur de mouvement |
| 2 | Spot LED |
| 3 | Vis de réglage |
| 4 | Support |
| 5 | Borne de raccordement sans vis |
| 6 | Couvercle de borne |
| 7 | Presse-étoupe |
| 8 | Télécommande |
| 9 | Touches Sensitivity |
| 10 | Touches Time |
| 11 | Touches Mode |
| 12 | Touche SOS |
| 13 | Touche OFF |
| 14 | Touche FLASH |
| 15 | Touche Space |
| 16 | Touche Nuit |
| 17 | Touche de cellule photo-électrique |
| 18 | Touche Jour |
| 19 | Touche de lumière continue |
| 20 | Ressort |
| 21 | Logement d'insertion de pile |
| 22 | Compartiment à pile |
| 23 | Vis ∅ 5 x 50 mm |
| 24 | Cheville ∅ 8 mm |
| 25 | Disque denté |
| 26 | Rondelle |
| 27 | Rondelle élastique |
Donnéestechniques
Tension de service : 230 V\~ 50 Hz
Puissance absorbée : 20 W
Ampoule (COB LED) :20 W (non remplaçable)
Détecteur de mouvement : Portée : max. 8 m (réglable), Angle de détection : env. 160 ° à l'horizontale
Classe de protection : I
Indice de protection : IP65 (imperméable à la poussière/protection contre les jets d'eau)
Poids : env. 640 g
Dimensions totales : 18 x 12,5 x 8 cm
Surface de projection : max. 18 x 12,5 cm
Hauteur de montage : env. 1,8-2,5 m
Certifié GS
Télécommande
Alimentation en tension : 3 V ===
Pile : 1 x 3 V ; Type : CR2025 pile lithium
Portée : env. 12 m du produit
- Contenu de la livraison
Immédiatement après le déballage du produit, veuillez toujours contrôler que le contenu de la livraison est complet et que le produit est en parfait état.
1 spot LED
2 chevilles (∅ 8 mm)
2 vis (∅ 5 x 50 mm)
1 support
2 disques dentés
2 rondelles
2 rondelles élastiques
2 vis de réglage
1 couvercle de borne
1 presse-étoupe
1 télécommande
1 pile au lithium de type CR2025 (déjà insérée)
1 notice
Instructions générales de sécurité
FAMILIARISEZ-VOUS AVEC TOUTES LES INDICATIONS DE MANIPULATION ET DE SÉCURITÉ AVANT LA PREMIÈRE UTILISATION DU PRODUIT ! SI VOUS REMETTEZ LE PRODUIT À UN TIERS, VEUILLEZ ÉGALEMENT LUI TRANSMETTRE TOUS LES DOCUMENTS S'Y RAPPORTANT !
DANGER DE MORT ET RISQUE D'ACCIDENT POUR
LES ENFANTS EN BAS ÂGE ET LES ENFANTS ! Ne
laissez jamais les enfants manipuler les emballages sans surveillance. Ils risquent de s'étouffer avec les emballages. Les enfants sous-estiment souvent les dangers. Tenez toujours le produit hors de portée des enfants.
Ce produit peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, à la condition qu'ils soient surveillés ou s'ils ont été informés de l'utilisation sûre du produit et s'ils en comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec le produit. Le nettoyage et l'entretien du produit ne doivent pas être effectués par des enfants laissés sans surveillance.
RISQUE D'ASPHYXIE ! Les enfants peuvent ingérer les éléments de petite taille fournis (par ex. les vis). Toujours tenir les enfants à l'écart de la zone de travail lors du montage.
Les ampoules ne sont pas remplaçables.
Si les ampoules arrivent en fin de vie, l'ensemble du produit doit alors être remplacé.
■ Montez le produit hors de portée des bras.
Danger de mort par électrocution
- Avant chaque branchement sur secteur, contrôlez le bon état du produit. Ne jamais utiliser le produit si vous détectez le moindre dommage.
- Avant le montage, vérifiez que la tension secteur correspond à la tension de service requise du produit (230 V\~ 50 Hz). Ne montez pas le produit si ce n'est pas le cas.
ATTENTION ! RISQUE DE BRÛLURES ! Vérifiez que le produit est éteint et refroidi depuis au moins 15 min avant de le manipuler. Le produit peut dégager une forte chaleur.
RISQUE D'INCENDIE ! Montez le produit en respectant une d'au moins 1,0 m des matériaux éclairées. Un dégagement de chaleur excessif peut provoquer un incendie.
ATTENTION ! RISQUE DE BLESSURES ! Un verre de lampe endommagé doit être remplacé avant toute autre utilisation du produit.
Tant que le produit est branché sur le secteur, il consomme une faible quantité d'énergie – même si la lampe est éteinte. Pour éteindre complètement le produit, débrancher le cordon d'alimentation.
Lorsque le câble externe flexible, ou le câble de cette lampe sont endommagés, il doit être exclusivement remplacé par le fabricant, son service après-vente ou une personne possédant une qualification similaire, afin de prévenir toute mise en danger.
Consignes de sécurité relatives aux piles / aux piles rechargeables
■ DANGER DE MORT ! Rangez les piles / piles rechargeables hors de la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin !
RISQUE D'EXPLOSION ! Ne rechargez jamais des piles non rechargeables. Ne court-circuitez pas les piles / piles rechargeables et / ou ne les ouvrez pas ! Autrement, vous risquez de provoquer une surchauffe, un incendie ou une explosion.
- Ne jetez jamais des piles / piles rechargeables au feu ou dans l'eau.
- Ne pas soumettre les piles / piles rechargeables à une charge mécanique.
Risque de fuite des piles / piles rechargeables
Évitez d'exposer les piles / piles rechargeables à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe aux rayons du soleil.
Lorsque les piles / piles rechargeables fuient, évitez tout contact du produit chimique avec la peau, les yeux ou les muqueuses ! Rincez les zones touchées à l'eau claire et consultez immédiatement un médecin !
PORTER DES GANTS DE PROTECTION ! Les piles /
piles rechargeables endommagées ou sujettes à des fuites peuvent provoquer des brûlures au contact de la peau.
Vous devez donc porter des gants adéquats pour les manipuler.
En cas de fuite des piles / piles rechargeables, retirez-les aussitôt du produit pour éviter tout endommagement.
Retirez les piles / piles rechargeables, si vous ne comptez pas utiliser le produit pendant une période prolongée.
Risque d'endommagement du produit
Exclusivement utiliser le type de pile / pile rechargeable spécifié.
Insérez les piles / piles rechargeables conformément à l'indication de polarité (+) et (-) indiquée sur la pile / pile rechargeable et sur le produit.
Nettoyez les contacts de la pile / pile rechargeable et du compartiment à pile avant d'insérer la pile !
■ Retirez immédiatement les piles / piles rechargeables usées du produit.
- Avant le montage
Remarque : Veuillez retirer du produit tous les matériaux d'emballage. Important : L'installation électrique doit être effectuée par un électricien ou par une personne dûment formée à cet effet. Cette personne doit connaître les caractéristiques du produit et les directives de raccordement.
Avant l'installation, assurez-vous que la ligne sur laquelle le produit doit être branché n'est pas sous tension. Retirez à cet effet le fusible ou coupez le disjoncteur de la boîte à fusibles (position 0).
Vérifiez l'absence de tension à l'aide d'un détecteur de tension.
Le matériel de montage fourni est adapté à un mur d'une dureté habituelle. Informez-vous sur le matériel de fixation adapté au support de montage que vous avez choisi. Le cas échéant, renseignez-vous auprès d'un professionnel.
- Montage
Lorsque vous percez des trous dans le mur, assurez-vous de ne toucher ni lignes électriques, ni conduites de gaz et d'eau. Consultez le mode d'emploi de votre perceuse et respectez toutes les consignes de sécurité. Il existe autrement un risque mortel ou un danger de blessures par électrocution.
Choisir l'emplacement de montage en fonction des critères suivants :
☐ Choisissez un mur stable et exempt de vibrations.
Respectez une distance minimale d'env. 20 cm par rapport aux autres objets afin d'assurer une bonne ventilation.
Montez le produit dans une seule direction. Le label «UP» sur le produit voire la flèche doit être orienté vers le haut (voir Fig. D).
□ Assurez-vous que le spot LED 2 éclaire la zone prévue. Vous pouvez déplacer le produit à la verticale pour ajuster l'angle.
☐ Assurez-vous que le détecteur de mouvement 1 couvre la zone souhaitée. Le détecteur de mouvement 1 a une portée maximale de 8 m et un angle de détection d'environ 160° (selon la hauteur à laquelle il est installé. Une hauteur de 1,8–2,5 m est idéale).
La nuit, le détecteur de mouvement 1 ne doit pas être éclairé par l'éclairage de la voie publique. Ceci risquerait d'entraver son bon fonctionnement.
N'orientez pas le détecteur de mouvement vers des arbres, buissons ou lieux où des animaux pourraient être détectés facilement. N'orientez pas le détecteur de mouvement 1 vers des chauffages, installations de climatisation, bassins de natation ou autres objets dont la température varie rapidement.
Utilisez le support 4 comme gabarit, afin de marquer les trous à percer sur le mur. Assurez-vous qu'aucune conduite ou câble ne se trouve dans cette zone du mur. Percez les deux trous de fixation (∅ 8 mm) et placez-y les chevilles 24. Fixez le support 4 à l'aide des vis 23 et contrôlez la bonne assise.
□ Libérez le presse-étoupe 7 ainsi que le couvercle de borne 6, puis faites passer un câble de connexion (non fourni) de type H05RN-F 3G 1,0 mm² à travers le presse-étoupe 7 et le couvercle de borne 6, puis dans la borne de raccordement sans vis 5. Veuillez consulter l'illustration C pour trouver la longueur convenant aux fils de connexion.
□ Branchez le câble de connexion dans les trous de la borne de raccordement sans vis 5. Veuillez observer le marquage sur la borne de raccordement sans vis 5 (L pour conducteur, N pour neutre et pour le câble de terre) (voir ill. C).
Assurez-vous que chaque fil du câble de connexion est entièrement inséré dans l'extrémité des trous du terminal. Vérifiez également la fixation de sécurité.
Bloquez ensuite de nouveau le couvercle de borne 6 et le serre-étoupe 7.
Placez le spot LED 2 sur le support 4 au moyen des vis de réglage 3 des rondelles élastiques 27, des rondelles 26 et des disques dentés 25 (voir Fig. D).
Orientez le produit dans la direction désirée. Pour cela, vous devez si nécessaire desserrer un peu les vis de réglage 3 entre le support 4 et le spot LED 2. Après le réglage, resserrez à nouveau les vis de réglage 3 afin d'assurer une bonne stabilité.
Une fois que vous avez remis le fusible en place voire réactivé le disjoncteur, votre produit est prêt à fonctionner.
- Mise en service
Vous pouvez piloter le produit à l'aide de la télécommande fournie 8. Remarque : Retirez les bandes isolantes du compartiment à pile 22 avant d'utiliser la télécommande 8 pour la première fois.
Remarque : Le produit est préréglé pour un éclairage en continu.
TouchesMode
Vous pouvez utiliser les touches Mode 11 pour
- allumer le produit,
- sélectionner le type de lumière,
- régler l'intensité lumineuse à laquelle le produit est activé,
- éteindre le produit.
Tenez la télécommande 8 devant le produit et pressez l'une des touches Mode 11 activant la fonction souhaitée.
| Touche Mode Fonctionnalité | |
| Touche SOS 12 | La lumière clignote en mode SOS (3 court, 3 long, 3 court). |
| Touche de lumière continue 19 | La lumière est constamment allumée. |
| Touche FLASH 14 | La lumière clignote. |
| Touche Space 15 | Cette touche n'a pas de fonction. |
| Touche de cellule photo-électrique 17 | La lumière reste allumée en permanence dans l'obscurité. |
| Touche Nuit 16 | La lumière signale des mouvements uniquement dans l'obscurité. |
| Touche Jour 18 | La lumière signale des mouvements dans la journée et dans l'obscurité. |
Le produit confirme le signal de télécommande reçu par un court clignotement du spot LED 2. La fonction est réglée et le produit est maintenant allumé.
□ Appuyez brièvement sur la touche OFF 13 pour éteindre le produit. Le produit s'allume brièvement et s'éteint peu après.
- TouchesSensitivity
Utilisez les touches Sensitivity pour régler la sensibilité du détecteur de mouvement 1. L'angle de détection augmente ou diminue automatiquement avec la sensibilité choisie.
Pressez la touche Nuï ou la touche Jour 18 pour activer le détecteur de mouvement 1.
□ Pressez l'une des touches Sensitivity 9 pour régler la sensibilité.
| Touches Sensitivity | Le spot LED 2 réagit aux mouvements dans un rayon de |
| 100%jusqu'à 8 m | |
| 75%jusqu'à 6 m | |
| 50%jusqu'à 4 m | |
| 25%jusqu'à 2 m |
Le produit confirme le signal de télécommande reçu par un court clignotement du spot LED 2. La sensibilité du détecteur de mouvement 1 est à présent réglée.
TouchesTime
Utilisez les touches Time 10 pour régler la durée pendant laquelle le produit reste allumé après déclenchement du détecteur de mouvement 1.
Pressez la touche Nuit ou la touche Jour 18 pour activer le détecteur de mouvement 1.
Presser l'une des touches Tim10 activant la durée d'éclairage souhaitée.
| Touches Time Durée d'éclairage | |
| 5S, 10S, 30S, 60S 5, 10, 30 ou | 60 secondes |
| 2M, 5M, 10M, 30M 2, 5, 10 ou | 30 minutes |
| 1H, 5H, 10H, 24H 1, 5, 10 ou 24 heures |
Le produit confirme le signal de télécommande reçu par un court clignotement du spot LED 2. La durée d'éclairage est à présent réglée.
- Remplacement de la pile
Un remplacement incorrect de la pile peut causer des dommages. Retirez la pile usagée de la télécommande.
Tenez la télécommande avec la face arrière vers le haut (voir Fig. B).
Pressez le ress ^20 en direction du compartiment à pile 22 et extrayez le logement d'insertion de pile 21 hors du compartiment à pile 22.
Retirez la pile.
Insérez une pile neuve, 3-¥ CR2025, dans le logement d'insertion de pile [21]. Veuillez respecter la polarité indiquée sur le côté arrière de la télécommande [8].
Glissez à nouveau le logement d'insertion de pile dans le compartiment à pile 22.
- Nettoyage et entretien
ATTENTION ! Le produit chauffe lorsqu'il est allumé.
Laissez le produit complètement refroidir avant de le nettoyer.
Avant le nettoyage dans la boîte à fusibles, retirez le fusible ou coupez le disjoncteur de boîte à fusibles.
- Ne plongez jamais le produit dans l'eau ni dans d'autres liquides. Dans le cas contraire, le produit pourrait être endommagé.
Nettoyez le produit à l'aide d'un chiffon non pelucheux légèrement humide et d'un produit de nettoyage doux.
Après le nettoyage dans la boîte à fusibles, replacez le fusible ou activez le disjoncteur.
Pour nettoyer la télécommande, retirez la pile du compartiment à pile 22 (voir chapitre «Remplacement de la pile»).
Nettoyez la télécommande avec un chiffon souple et sec.
□ Utiliser un chiffon légèrement humide pour éliminer les taches tenaces. Séchez ensuite soigneusement la télécommande 8.
□ Insérez de nouveau la pile.
- Mise au rebut
L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.
Veuillez respecter l'identification des matériaux d'emballage pour le tri sélectif, ils sont identifiés avec des abbréviations (a) et des chiffres (b) ayant la signification suivante : 1-7 : plastiques / 20-22 : papiers et cartons / 80-98 : matériaux composite.
Le produit et les matériaux d'emballage sont recyclables, mettez-les au rebut séparément pour un meilleur traitement des déchets. Le logo Triman n'est valable qu'en France.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.
Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usagé dans les ordures ménagères, mais éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.
Les piles / piles rechargeables défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et ses modifications. Les piles et / ou piles rechargeables et / ou le produit doivent être retournés dans les centres de collecte proposés.
Pollution de l'environnement par la mise au rebut incorrecte des piles / piles rechargeables !
Les piles / piles rechargeables ne doivent pas être mises au rebut avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles / piles rechargeables usagées dans les conteneurs de recyclage communaux.
●Garantie
Le produit a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Ce produit bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement du produit sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend ni aux pièces du produit soumises à une usure normale (p. ex. des piles) et qui, par conséquent, peuvent être considérées comme des pièces
d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries ou des éléments fabriqués en verre.
- Faire valoir sa garantie
Pour garantir la rapidité d'exécution de la procédure de garantie, veuillez respecter les indications suivantes :
Veuillez conserver le ticket de caisse et la référence du produit (par ex.
IAN 123456_7890) à titre de preuve d'achat pour toute demande.
Le numéro de référence de l'article est indiqué sur la plaque d'identification, gravé sur la page de titre de votre manuel (en bas à gauche) ou sur un autocollant apposé sur la face arrière ou inférieure du produit.
En cas de dysfonctionnement du produit, ou de tout autre défaut, contactez en premier lieu le service après-vente par téléphone ou par e-mail aux coordonnées indiquées ci-dessous.
Vous pouvez alors envoyer franco de port tout produit considéré comme défectueux au service clientèle indiqué, accompagné de la preuve d'achat (ticket de caisse) et d'une description écrite du défaut avec mention de sa date d'apparition.
• Service après-vente
FR Service après-vente France
Tél. : 0800 919270
E-Mail : owim@lidl.fr
BE Serviceaprès-venteBelgique
Tél. : 070 270 171 (0,15 EUR / Min.)
E-Mail : owim@lidl.be
CE IP65
Update · Version des informations · Stand
