Marque	Powerfix
Modèle	PSVH 56 A1
Type de produit	Guide de perçage pour assemblages invisibles
Utilisation conforme	Réalisation de vissages invisibles dans le bois : assemblages en angle, à plat, en T, jonctions à onglet et pièces préassemblées
Matériel livré	Guide de perçage, foret étagé HSS 9,5 mm (180 mm), butée de profondeur 9,5 mm, clé pour vis à six pans creux, embout de vissage (150 mm), serre-joint, 40 vis à bois (4x25, 4x30, 4x40, 4x60), 10 bouchons cache-vis en hêtre sec
Diamètre de perçage	9,5 mm (foret étagé)
Profondeur de perçage réglable	Oui, via butée de profondeur
Épaisseur de bois applicable	De 12 mm à 38 mm et plus
Types d'assemblages	Angle, à plat, en T, à onglet, pièces préassemblées
Alimentation	Nécessite une perceuse ou perceuse-visseuse sans fil (non fournie)
Sécurité	Porter lunettes, masque, casque auditif et gants ; retirer la fiche avant montage ; utiliser en rotation droite
Nettoyage	Brosse douce et sèche, chiffon sec ; éviter produits agressifs
Rangement	Dans le coffret d'origine
Recyclage	Conforme aux règlementations locales ; éliminer l'emballage de façon écologique
Service après-vente France	Tél. [phone], E-Mail: [e-mail]
Garantie	Caduque en cas d'utilisation non conforme
Matériau du guide	Plastique (estimation)
Langue de la notice	Multilingue (dont français, anglais, allemand, espagnol, néerlandais, portugais)

FOIRE AUX QUESTIONS - PSVH 56 A1 POWERFIX

Comment mesurer l'épaisseur du bois avec le guide de perçage ?

Poussez la butée du guide de perçage vers le bas, posez le guide sur la pièce à usiner et lisez l'épaisseur du bois sur l'échelle.

Comment régler la profondeur de perçage ?

Poussez la butée vers le haut, placez le foret étagé contre le symbole sur le guide, puis glissez la butée de profondeur sur le foret jusqu'au bord du guide et vissez-la avec la clé.

Quels types d'assemblages puis-je réaliser avec ce guide ?

Vous pouvez réaliser des assemblages en angle, à plat, en T, des jonctions à onglet et des assemblages sur pièces préassemblées.

Quel foret utiliser avec le guide PSVH 56 A1 ?

Utilisez le foret étagé HSS de 9,5 mm fourni (longueur 180 mm).

De quel outil supplémentaire ai-je besoin ?

Une perceuse ou une perceuse-visseuse sans fil ainsi qu'un serre-joint supplémentaire (non fournis) sont nécessaires.

Comment fixer le guide de perçage sur la pièce ?

Fixez le guide de perçage et la pièce à usiner en bois à l'aide du serre-joint fourni pour assurer une tenue stable pendant le perçage.

Quelles sont les consignes de sécurité à respecter ?

Portez des lunettes, un masque, un casque auditif et des gants. Retirez la fiche de la perceuse avant tout montage. Utilisez uniquement en rotation droite et désactivez le mode percussion.

Comment nettoyer le guide de perçage ?

Démontez le foret ou l'embout, puis nettoyez le guide avec une brosse douce et sèche, puis avec un chiffon sec. N'utilisez pas de produits agressifs.

Comment ranger le produit après utilisation ?

Rangez toutes les pièces dans le coffret d'origine pour les protéger des influences extérieures.

Que faire en cas de problème ou de panne ?

Contactez le service après-vente France au 0800 919270 ou par e-mail à [e-mail].

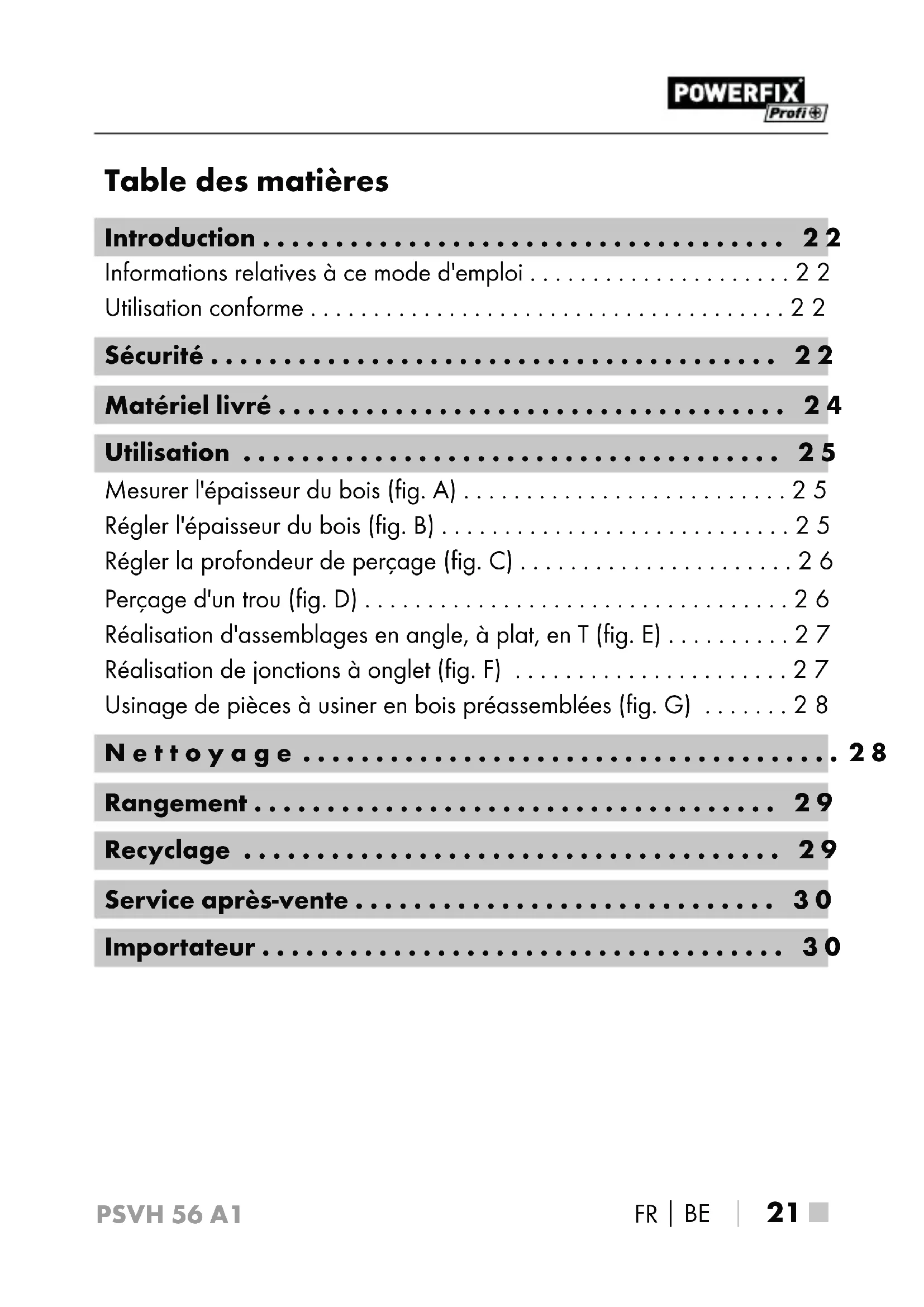

MODE D'EMPLOI PSVH 56 A1 POWERFIX

Informations relatives à ce mode d'emploi 2 2

Utilisation conforme 22

Sécurité 22

Matériel livre 24

Utilisation 25

Mesurer l'épaisseur du bois (fig. A) 25

Régler l'épaisseur du bois (fig. B) 25

Régler la profondeur de perçage (fig. C) 26

Perçage d'un trou (fig. D) 26

Réalisation d'assemblages en angle, à plat, en T (fig. E) 27

Réalisation de jonctions a onglet (fig. F) 27

Usinage de pieces à usiner en bois préassemblées (fig. G) 28

Nettoyage 28

Rangement 29

Recyclage 29

Service après-vente 30

Importateur 30

Introduction

Informations relatives à ce mode d'emploi

Felicitations!

Par votre achat, vous avez opté pour un produit de grande qualité. Familiarisez-vous avec le produit avant la première

mise en service. Lisez pour cela attentivement le mode d'emploi suivant. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez soigneusement leprésent mode d'emploi. En cas de remise du produit à un tiers, remettez-lui également toute la documentation.

Utilisation conforme

Le produit sert exclusivement à réaliser des vissages invisibles dans du bois. Le produit vous permet de réaliser des assemblages en angle, à plat, en T ainsi que des jonctions à onglet. Outre cela, le produit convient aux pieces en bois déjà assemblées. Tout utilise professionnelle, commerciale ou industrielle est interdite. La garantie devient caduque en cas d'utilisation non conforme. La garantie devient également caduque en cas de dommages resultant d'un traitement abusif ou non conforme, du recours à la force et d'une modification non autorisée. L'utilisateur assume seul la responsabilité des risques encourus.

Sécurité

• Contrôlez le produit avant chaque utilisation pour vérifier son état impeccable. Si vous constatiez des dépréciations, le produit ne doit plus être utilisé.

L'utilisation du produit par les enfants est autorisée uniquement sous surveillance. Les enfants ne sont pas toujours en mesure de reconnaître les dangers potentiels. Le produit n'est pas un jouet.

• Ce produit ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités physiques, mentales et sensorielles réduites ou qui n'ont pas l'expérience et les connaissances nécessaires, à moins qu'elles ne soient sous la surveillance d'une personne responsable de leur sécurité ou qu'elles aient reçu de cette personne des directives concernant l'utilisation du produit.

Le matériel livre inclut de petites pieces pouvant etre avalées. En cas d'avaleurment de piece, consultez immédiatement un médecin.

équipement de protection.

Porter des lunettes protectrices, un masque antipoussières, un casque auditif et des gants de protection.

Lors de la manipulation du produit, observez également le mode d'emploi de la perceuse ou de la perceuse visseuse sans fil.

Retirez la fiche secteur avant de monter ou de changer les pièces.

Toutes les pieces doivent être montées de manière conforme avant l'utilisation, sans quoi il y a un risque de blessures!

Utilisez la perceuse ou la perceuse visseuse sans fil uniquement en rotation à droite. Le mode perçage à percussion doit être désactisé.

Ne retirez jamais les dispositifs de sécurité en place.

■ Serrez fermement la piece à usiner en bois.

Veillez à vous tener bien en équilibre et à ce que la piece en bois à usiner soit bien d'aplomb.

■ Risques de défaillance prématurée des pieces en cas de traces de rouille ou autres signes d'alteration par action mécanique ou chimique.

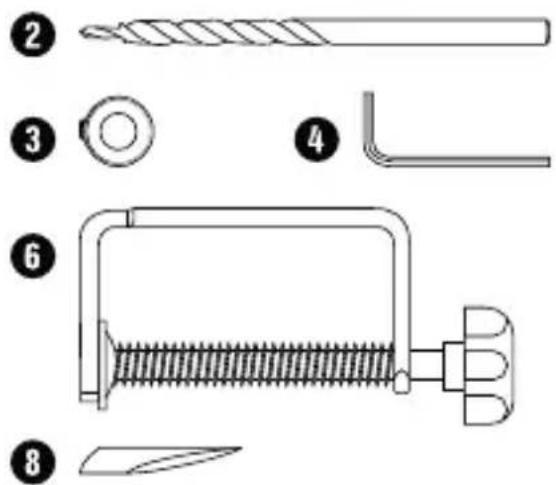

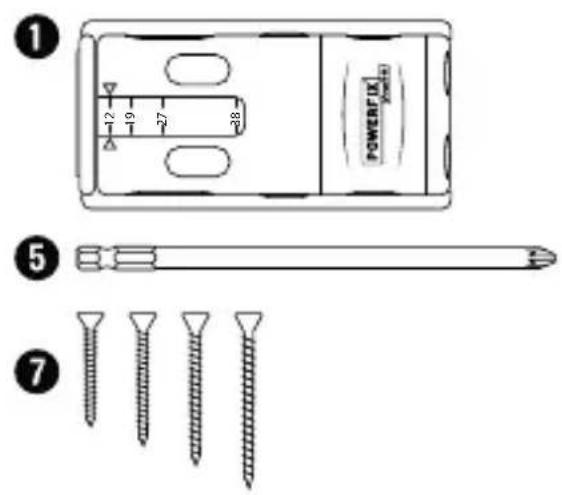

Matériel livre

1 × guide de perçage
1× foret etagé HSS 9,5mm (longueur: 180~mm )
3 1× bute de profondeur 9,5mm
4 1 x clé pour vis à six pans creux de 3
5 1× embout de vissage (longueur: 150 mm)
6 1x serre-joint
40× vis a bois:

10 × vis à bois 4 ~mm × 25 ~mm
10 × vis à bois 4 ~mm × 30 ~mm
10 × vis à bois 4 ~mm × 40 ~mm
10 × vis à bois 4 ~mm × 60 ~mm
8 10× bouchons cache-vis (bois de hete sec)

Ce mode d'emploi

REMARQUE

Vérifiez si la livraison est au complet et ne présente aucun dégât apparent.

Utilisation

REMARQUE

Outre le matériel livre, il vous faut une perceuse ou une perceuse visseuse sans fil et un serre-joint supplémentaire pour utiliser le produit.

Mesurer l'épaisseur du bois (fig. A)

Poussez la butée du guide de perçag 1 vers le bas.
Posez le guide de perçag ① sur la piece à usiner en bois et lisez l'épaissur du bois.

Régler l'épaissur du bois (fig. B)

Reglez l'épaisseur du bois mesurée à l'aide du tableau suivant sur le guide de perçage ①

Épaisseur du bois Réglage

12-18 mm 12

19-26 mm 19

27-37 mm 27

≥ 38 ~mm 38

Maintenez les boutons appuyés et glissez le guide de perçag1 jusqu'à atteindre le réglage souhaité.
Relâchez les boutons une fois le guide de perçage 1 enclenché.

Régler la profondeur de perçage (fig. C)

Poussez la butée du guide de perçage ① vers le haut et posez le guide de perçage ① ur une surface plate.
Posez le foret etag 2 sans écart sur le côte相对较ient le symbole de foret etagé sur le guide de perçage. Ce faisant, vous nevez appliquer la pointe du foret etagé contre la pointe du symbole de foret etagé.
Glissez la butée de profondeur sur le foret étagé pour l'amener jusqu'au bord du guide de perçage
Vissez bien la butée de profondeur 3 avec la clé pour vis à six pans creux 4

Perçage d'un trou (fig. D)

REMARQUE

Pour une tenue stable, rentrez deux vis à boi⑦ dans chaque assemblage.
Serrez le foret etag ② avec la butee de profondeur 3issée dans une perceuse ou une perceuse visseuse sans fil.
Poussez la butée du guide de perçag ① vers le bas.
Placez la bute du guide de percag 1 sur la piece a usiner en bois.
Fixez le guide de perçag et la piece à usiner en bois avec le serre-joint
Percez dans la piece a usiner en bois jusqu'à la butée de profondeur 3.

Réalisation d'assemblages en angle, à plat, en T (fig. E)

Lors de la réalisation des assemblages illustrés, immobilisez les pièces à usiner en bois avec un serre-joint (non fourni).

REMARQUE

Veilles à immobiliser les pieces à usiner en bois de manière précise et solide.

Choisissez les vis à boi 7 adaptees à l'aide du tableau suivant.

Épaisseur du bois Taille des vis à voir

≥ 12 mm Ø 4 mm × 25 mm

≥ 19 mm Ø 4 mm × 30 mm

≥ 27 mm Ø 4 mm × 40 mm

≥ 38 mm Ø 4 mm × 60 mm

Vissez les vis à boi 7 choisies avec l'embout de vissage ⑤

Réalisation de jonctions à onglet (fig. F)

Procedez de la même manière que pour les assemblages precedents (voir fig. A-C). Mesurez l'épaissur du bois et reglez la profondeur de perçage.

Placez le guide de perçage 1 comme représenté dans l'illustration.
Percez les trou comme decrit au chapitre "Perçage d'un trou (fig. D)".
Assemblez les pieces à usiner en bois comme déscrit au chapitre "Réaliser des assemblages en angle, à plat, en T ainsi que des jonctions à onglet (fig. E)".

Usinage de pieces à usiner en bois préassemblées (fig. G)

Réglez la profondeur de perçage (voir figures A à C).
Glissez la butée du guide de perçag 1 vers le haut.
Fixez le guide de perçag et la pièce à usiner en bois avec le serre-joint
Choisissez les vis à boi7 adaptees conformément au tableau.

REMARQUE

• Les vis à boi⑦ choisies doivent être plus longues de 5 mm car la dimension de la butée introduite large de 5 mm doit être prise en compte.

ÀpRES leperçage,vissez les vis à boi7 choisies avec l'embout de vissage 5
Encollez les trouss de perçage et obturez-les avec les bouchons cache-vis 8

Nettoyage

A VERTISSEMENT

Avant le nettoyage, demontez le foret etagé 2 ou l'embout de vissage 5e la perceuse ou de la perceuse visseuse sans fil.

N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ces derniers pouvant attaquer la surface du produit.

Utilisez une Brosse douce et sèche pour éliminer la poussière de perçage du produit.
Nettoyez en supplément le produit à l'aide d'un chiffon sec.

Rangement

Toutes les pieces doivent être rangées dans le coffret dans lequel elles ont été livrées de manière à les protéger contre les influences extérieures.

Recyclage

Recyclez le produit par l'intermédiaire d'une entreprise de traitement des déchets autorisée ou via le service de recyclage de votre commune. Respectez les règlementations en vigueur. En cas de doute, veuillez contacter votre centre de recyclage.

Renseignez-vous auprès de votre commune ou des services administratifs de votre ville pour connaître les possibités de recyclage du produit usageé.

Éliminez l'emballage d'une manière respectue de l'environnement.

Observe le marquage sur les différents matériaux d'emballage et triez-les séparément si nécessaire. Les matériaux d'emballage sont repérés par des abréviations (a) et des numérores (b) qui ont la signification suivante :

1-7:Plastiques,

20-22: Papier et carton,

80-98: Matériaux composites.

Service après-vente

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

BE Service Belgique

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-venture. Veuillez d'abord contacter le service mentionné.
