Merk	Powerfix
Model	PSVH 56 A1
Producttype	Boorgids voor onzichtbare verbindingen
Conform gebruik	Realisatie van onzichtbare schroefverbindingen in hout: hoek-, vlak-, T-verbindingen, verstekverbindingen en voorgemonteerde stukken
Meegeleverd materiaal	Boorgids, getrapte boor HSS 9,5 mm (180 mm), diepteaanslag 9,5 mm, inbussleutel, schroefbit (150 mm), lijmklem, 40 houtschroeven (4x25, 4x30, 4x40, 4x60), 10 schroefdopjes van droge beuk
Boordiameter	9,5 mm (getrapte boor)
Instelbare boordiepte	Ja, via diepteaanslag
Toepasbare houtdikte	Van 12 mm tot 38 mm en meer
Soorten verbindingen	Hoek, vlak, T, verstek, voorgemonteerde stukken
Voeding	Vereist een boormachine of accuboormachine (niet meegeleverd)
Veiligheid	Draag een veiligheidsbril, masker, gehoorbescherming en handschoenen; trek de stekker uit het stopcontact voor montage; gebruik alleen in rechtsom draaien
Reiniging	Zachte, droge borstel, droge doek; vermijd agressieve producten
Opbergen	In de originele doos
Recycling	Conform de lokale regelgeving; verpakking milieuvriendelijk afvoeren
Klantenservice Frankrijk	Tel. [phone], E-mail: [e-mail]
Garantie	Vervalt bij niet-conform gebruik
Materiaal van de gids	Kunststof (schatting)
Taal van de handleiding	Meertalig (waaronder Frans, Engels, Duits, Spaans, Nederlands, Portugees)

Veelgestelde vragen - PSVH 56 A1 POWERFIX

Hoe meet ik de houtdikte met de boorgids?

Duw de aanslag van de boorgids naar beneden, plaats de gids op het werkstuk en lees de houtdikte af op de schaal.

Hoe stel ik de boordiepte in?

Duw de aanslag omhoog, plaats de getrapte boor tegen het symbool op de gids, schuif vervolgens de diepteaanslag over de boor tot aan de rand van de gids en draai deze vast met de sleutel.

Welke soorten verbindingen kan ik met deze gids maken?

U kunt hoek-, vlak-, T-verbindingen, verstekverbindingen en verbindingen op voorgemonteerde stukken maken.

Welke boor gebruiken met de gids PSVH 56 A1?

Gebruik de meegeleverde getrapte HSS-boor van 9,5 mm (lengte 180 mm).

Welk extra gereedschap heb ik nodig?

Een boormachine of accuboormachine en een extra lijmklem (niet meegeleverd) zijn nodig.

Hoe bevestig ik de boorgids op het werkstuk?

Bevestig de boorgids en het houten werkstuk met de meegeleverde lijmklem voor een stabiele houding tijdens het boren.

Welke veiligheidsinstructies moet ik volgen?

Draag een veiligheidsbril, masker, gehoorbescherming en handschoenen. Trek de stekker van de boormachine uit voor montage. Gebruik alleen in rechtsom draaien en schakel de hamerstand uit.

Hoe reinig ik de boorgids?

Demonteer de boor of het bit, reinig vervolgens de gids met een zachte, droge borstel en daarna met een droge doek. Gebruik geen agressieve producten.

Hoe berg ik het product op na gebruik?

Berg alle onderdelen op in de originele doos om ze te beschermen tegen invloeden van buitenaf.

Wat te doen bij problemen of storingen?

Neem contact op met de klantenservice Frankrijk op 0800 919270 of per e-mail naar [e-mail].

GEBRUIKSAANWIJZING PSVH 56 A1 POWERFIX

Informatie bij deze gebruiksaanwijzing 32

Gebruik in overeenstemming met de bestemming 32

Veiligheid 32

Inhoud van het pakket 34

Gebruik 35

Houtdikte meten (afb. A) 35

Houtdikte instellen (afb. B) 35

Boordiepte instellen (afb. C) 36

Gat boren (afb. D) 36

Hoek-, kant- en T-verbindingen make (afb. E) 37

Verstekverbindingen make (afb. F) 37

Voorgemonteerde houten werkstukken bewerken (afb. G) 38

Reinigen 38

Opbergen 39

Afvoeren 39

Service 40

Importeur 40

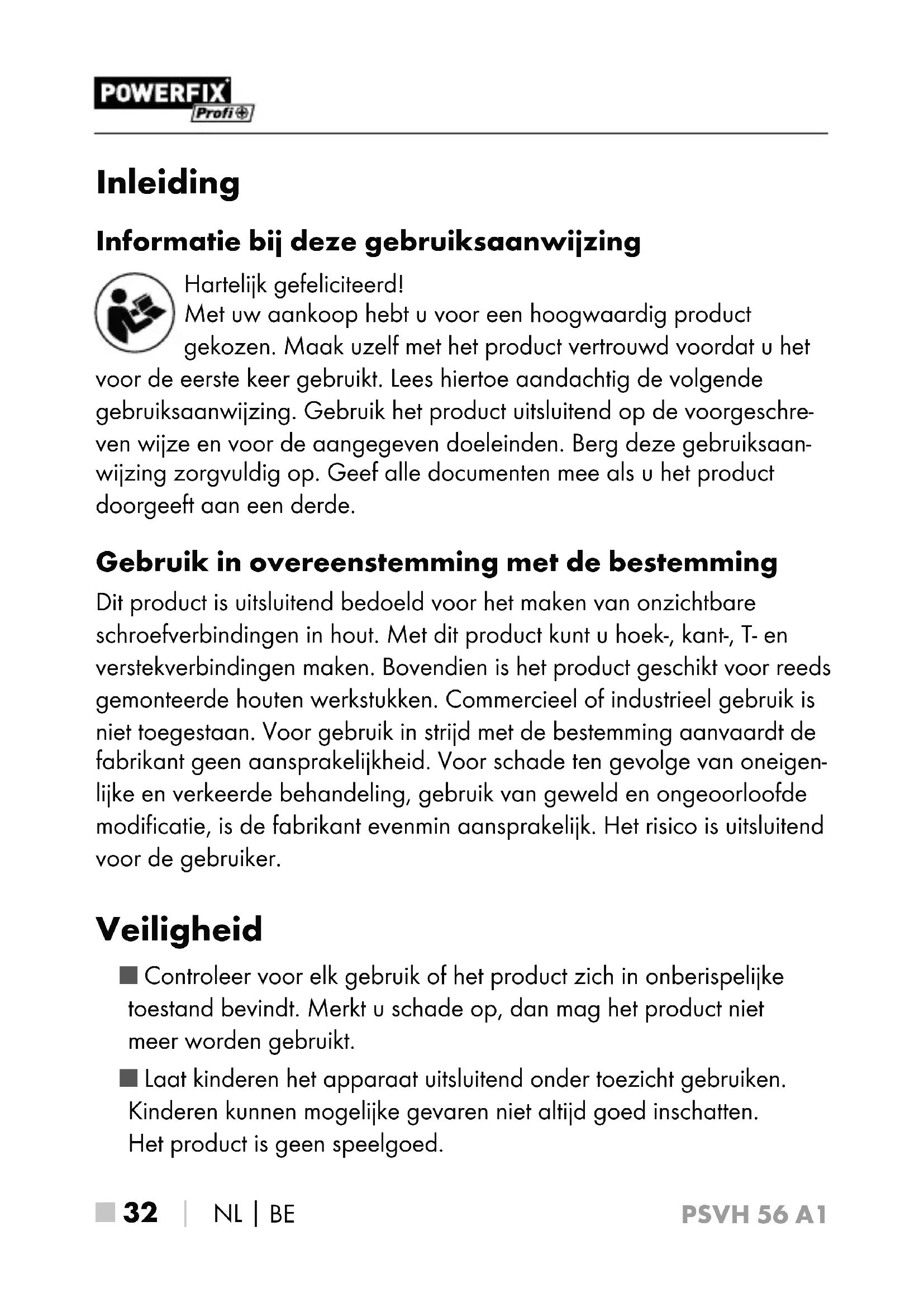

Inleiding

Informatie bij deze gebruiksaanwijzing

Hartelijk gefeliciteerd!

Met uw aankoop hebt u voor een hoogwaardig product gekozen. Maak uzelf met het product vertrouwd voordat u het

voor de eerste keer gebruikt. Lees hiertoe aandachtig de volgende gebruiksaanwijzing. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met de bestemming

Dit product is uitsluitend bedoeld voor het makeen van onzichtbare schroefverbindingen in hout. Met dit product kunt u hoek-, kant-, T- en verstkverbindingen makeen. Bovendien is het product geschikt voor reeds gemonteerde houten werkstukken. Commercieel of industrieel gebruik is Niet toegestaan. Voor gebruik in stijd met de bestemming aanvaardt de fabrikant geen aansprakelijkheid. Voor schade ten gevolge van oneigenlijke en verkeerde behandeling, gebruik van geweld en ongeoorloofde modificatie, is de fabrikant evenmin aansprakelijk. Het risico is uitsluitend voor de gebruiker.

Veiligheid

■ Controller voor elk gebruik of het product zich in onberispelijke toestand bevindt. Merkt u schade op, dan mag het product Nieteer worden gebruikt.
Laat kinderen het apparaat uitsluitend onder toezicht gebruiken. Kinderen können mögelijke bevaren nicht altijd goed inschatten. Het product is geen spelgoed.

Dit product is nicht bedoeld voor gebruik door Personen (met inbe-grip van kinderen) met beperkte fysiieke, zintuiglijke of geestelijkke vermogens of met gebrek aan ervaring en/of kennis, tenzij ze onder toezicht staan van een voor hun verilgheid verantwoordelijkpeperoon of van die persoon aanwijzingen gekregen hebben voor het gebruik van het product.

In het geleverde pakket bevinden zichkleine onderdelen die kuren worden ingeslikt. Als een onderdeel worden ingeslikt,要去 onmiddelijk een arts worden geraadpleegd.

Draag geschikte verilgheidskleding. Draag een verilgheidsbril, gehoorbescherming, stofmasker en verilgheidshandschoenen.

Neem bij de omgang met het product ook de handleiding van de boormachine of van de accu-boorschroefmachine in acht.

Haal de stekker uit het stopcontact voordat u onderdelen bevestigt of verwisselt.

Voordatu het product in gebruik neemt,要去en alle onderdelen maar behoren gemonteerdijken, anders bestaat er gevaar voor letsel!

Gebruik de boormachine of accu-boorschroefmachine uitsluitend rechtsom draaiend. De slagboorfunctie要去itgeschakeld zichn.

Verwijder nooit de aanwezigige verilgheidsvoorzieningen.

■ Klem het te bewerken houten werkstuk altijd vast.

■ Zorg ervoor dat u stevig staat en dat het te bewerken houten werkstuk stevig vastgeklemd is.

Roest of andere tekenen van chemische of mechanische veranderingen van de onderdelen konnen ervoor zorgen dat de onderdelen vroegtijdig defect raken.

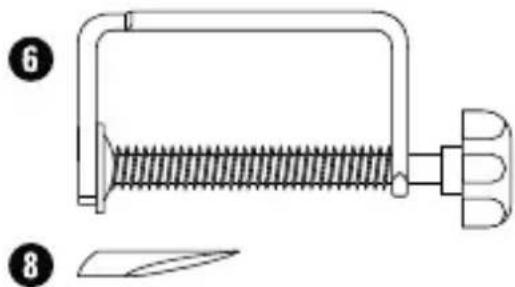

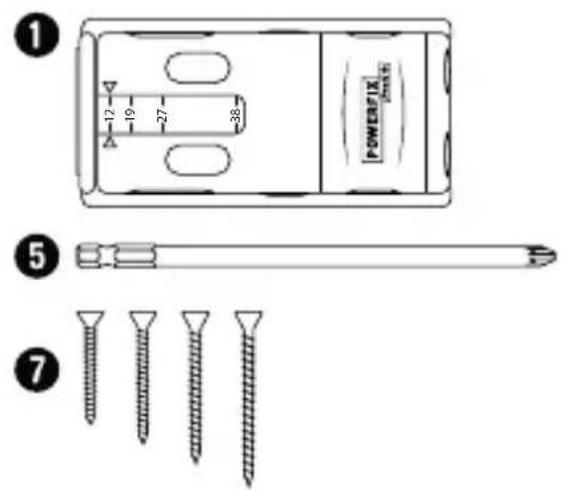

Inhoud van het pakket

1 × boormal
1× HSS-stappenboor 9,5mm (length: 180~mm )
3 1× dieptestop 9,5mm
4 1× inbussleutel SW 3
1× schroefbit (length: 150~mm
6 1× figuurzaagklem
40× houtschroeven:

10 × houtschroeven 4 ~mm × 25 ~mm
10 × houtschroeven 4 ~mm × 30 ~mm
10× houtschroeven 4mm× 40mm
10 × houtschroeven 4 ~mm × 60 ~mm

10 × afdekkapjes (gedroogd beukenhout) Deze gebruiksaanwijzing

OPMERKING

• Controller of het pakket compleet is en of er geen zichtbare schade is.

Gebruik

OPMERKING

Om het product te konnen gebruiken hebt u naast de inhoud van het pakket ook een boormachine of accu-boorschroefmachine en een extra figuurzaagklem nodig.

Houtdikte meten (afb. A)

Druk de aanslag van de boormo omlaag.

Leg de boormal ➀—togen het houten werkstuk en lees de houd dikte af.

Houtdikte instellen (afb. B)

Stel op de houtmal de gemeten houdikte in aan de hand van de volgende tabel.

Houtdikte Instelling
12-18 mm 12
19-26 mm 19
27-37 mm 27
≥38 mm 38

Houd de knoppen ingedrukt en verschuif de boormo totdat degewenste instelling is bereikt.

Laat de knoppen los wanneer de boormal is vastgeklikt.

Boardiepte instellen (afb. C)

Schuif de aanslag van de boormal omhoog en leg de boormal op een vlak oppervlak.
Leg de stappenboo ② vlak gegen de kant van de boormal met het stappenboor-pictogram. Daar bij moet de punt van de stappenboor gegen de punt van het stappenboor-pictogram liggen.
Schuif de dieptestop op de stappenboor 2t aan de kant van de boormal
Schroef de dieptestop 3 vast met behulp van de inbussleutel 4.

Gat boren (afb. D)

OPMERKING

Voor een stevige verbinding kunt u het Beste twee houtschroeve in elke verbinding aanbrengen.

Steek de stappenboo met bevestigde dieptestop p een boormachine of accu-boorschroefmachine.
Druk de aanslag van de boormo omlaag.
Leg de aanslag van de boormo1 gegen het houten werkstuk.

Zet de boormal 1 en het houten werkstuk vast met behulp van de figuurzaagklem 6
Boor in het houten werkstuk tot aan de dieptestop 3.

Hoek-, kant- en T-verbindingen make (afb. E)

Zet bij het make n van de afgebeelde verbindingen de houten werkstukken vast met behulp van een figurzaagklem (niet meegeleverd).

OPMERKING

Zorg ervoor dat u de houten werkstukken precies en stevig vastzet.

Selecteer passende houtschroeve aan de hand van de volgende tabel.

Houtdikte Formaat houtschroef

$$ \begin{array}{l} \geq 1 2 \mathrm {m m} \varnothing 4 \mathrm {m m} \times 2 5 \mathrm {m m} \ \geq 1 9 \mathrm {m m} \varnothing 4 \mathrm {m m} \times 3 0 \mathrm {m m} \ \geq 2 7 \mathrm {m m} \neq 4 \mathrm {m m} \times 4 0 \mathrm {m m} \ \geq 3 8 \mathrm {m m} \varnothing 4 \mathrm {m m} \times 6 0 \mathrm {m m} \ \end{array} $$

Schroef met behulp van de schroefb 5 de houtschroeven 7n het werkstuk.

Verstekverbindingen make (afb. F)

Ga te werk zoals bij de vorige verbindingen (zie afb. A tot C). Meet de houtdikte en stel de boordiepte in.
Leg de boormo zoals weergegeven in de afbeelding.
Boor de gaten zoals beschreiben in het hoofdstuk "Gat boren (afb. D)".
Verbind de houten werkstukken zoals beschreiben in het hoofdstuk "Hoek-, kant- en T-verbindungen make (afb. E)".

Voorgemonteerde houten werkstukken bewerken (afb. G)

Stel de boordiepte in (zie afb. A tot C).
Druk de aanslag van de boorma¹ omhoog.
Zet de boormo en het houten werkstuk vast met behulp van defiguurzaagklem 6

Selecteer passende houtschroeven 7 aan de hand van de tabel.

OPMERKING

Kies houtschroeve die 5 mm longer zich, want de 5 mm bredte van de ingeschoven aanslag moet worden meegerekend.
Boor de gaten en schroef met behulp van de schroefb 5 de houtschroeven n de gaten.
Breng lijm aan in de boorgaten en steek de afdekkapjes erin.

Reinigen

WAARSCHUWING

• Verwijder eerst de stappenboor 2 of de schroefbit 5 van de boormachine of accu-boorschroevendraaier voordat u het product reinigt.

• Gebruik geen agressieve of schurende schoonmaakmiddelen, waar dat deze het oppervlak van het product hunnen aantasten.

Gebruik een zachte, droge borstel om het boorstof van het product te verwijdersen.
Reinig het product daarna met een droge doek.

Opbergen

Alle onderdelen要去en in de doos waarin ze geleverd werden, opgeborgen worden, zodate bezischermd zich gegen invloeden van buitenaf.

Afvoeren

Voer het product af via een erkend afvalverwerkingsbedrijf of via uw gemeenteiniging. Neem de bestaande voorschriften in acht. Neem bij twijfel contact op met uw afvalverwerkingsinstantie.

Informatie over möglichkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.

Voer de verpakking af overeenkomstig de milieuvoorschriften. Let op de aanduiding op de verschillende verpakkingsmaterialen en voer ze zo nodig geschaden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis:

1-7:kunststoffen

20-22: papier en karton

80-98: composietmaterialen.
