Type de produit	Agrafeuse manuelle
Marque	Powerfix
Modèle	PHTS 14 A1
Utilisation conforme	Agrafage de carton, matériaux isolants, cuir, textile sur bois dur, bois tendre, panneaux agglomérés ou contreplaqué. Non destiné à un usage professionnel.
Agrafes compatibles	Agrafes plates : 4–14 mm de long, 1,2–1,5 mm de large, 1,1–1,3 mm d’épaisseur ; agrafes en U : 10–12 mm de long, 6,2–6,5 mm de large, 1,1–1,3 mm d’épaisseur ; clous en T : 10–14 mm de long, 1,6–2 mm de large, 1,1–1,3 mm d’épaisseur
Contenu de l’emballage	1 agrafeuse manuelle, 500 agrafes 8 mm, 500 agrafes en U 12 mm, 500 clous en T 10 mm, 1 mode d’emploi
Type de chargement	Chargeur par le bas
Réglage de la puissance de frappe	Vis de réglage pour augmenter ou réduire la puissance
Mécanisme de sécurité	Ne pas poser les mains à côté ou devant l’orifice d’éjection. Porter des lunettes de protection. Rangement hors de portée des enfants.
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide et non pelucheux. Maintenir propre et sans huile/graisse.
Matières de l’emballage	Matériaux recyclables
Réparabilité	En cas de panne grave (boîtier endommagé, etc.), faire réparer par un technicien qualifié avec des pièces d’origine.

FOIRE AUX QUESTIONS - PHTS 14 A1 POWERFIX

Comment charger les agrafes ou les clous ?

Poussez le poussoir 2 vers l’intérieur et tirez-le vers le bas pour le retirer complètement du chargeur inférieur 4. Insérez les agrafes ou clous en T dans le chargeur, puis remontez le poussoir en l’enfonçant vers l’intérieur et en le tirant vers le haut pour le fixer.

Comment régler la puissance de frappe ?

Tournez la vis de réglage 7 : dans le sens horaire pour augmenter la puissance, dans le sens antihoraire pour la réduire. Ne dévissez jamais complètement la vis.

Quels types d’agrafes et de clous puis-je utiliser ?

Utilisez uniquement les agrafes plates (4–14 mm), agrafes en U (10–12 mm) et clous en T (10–14 mm) conformes aux dimensions indiquées dans la notice. Des agrafes inadaptées risquent d’endommager l’appareil.

Que faire si une agrafe se coince dans l’appareil ?

Retirez le poussoir 2 du chargeur 4. Tournez l’agrafeuse de manière à orienter le chargeur vers le haut. Reculer le chargeur en appuyant sur les ailettes latérales 5 et remontez-le. Enlevez les agrafes coincées, puis remontez le chargeur en appuyant sur les ailettes jusqu’à l’enclenchement.

Comment retirer une agrafe déjà fixée ?

Poussez le crochet 3 sous la tête de l’agrafe ou du clou, puis tirez la partie arrière de l’agrafeuse vers le haut pour la détacher. Veillez à ne pas appuyer sur le levier 1 par mégarde.

L’agrafeuse peut-elle être utilisée sur du béton ou du métal ?

Non. L’agrafeuse est conçue uniquement pour agrafer sur du bois (dur, tendre, aggloméré, contreplaqué). Ne l’utilisez pas sur des surfaces dures comme le béton ou le métal, cela pourrait endommager l’outil.

Comment nettoyer et entretenir l’agrafeuse ?

Nettoyez l’appareil avec un chiffon légèrement humidifié et non pelucheux. Maintenez-le propre et exempt d’huile ou de graisse. Ne plongez jamais l’agrafeuse dans l’eau.

L’agrafeuse est-elle adaptée à un usage professionnel ?

Non. Le modèle PHTS 14 A1 est destiné à un usage domestique (bricolage, loisirs créatifs). Pour une utilisation intensive, privilégiez un outil professionnel.

Que faire si l’agrafeuse ne fonctionne plus correctement ?

Vérifiez d’abord que le chargeur n’est pas vide ou obstrué. Si le problème persiste (boîtier endommagé, mécanisme bloqué), faites réparer l’appareil par un technicien qualifié en utilisant uniquement des pièces d’origine.

Puis-je utiliser des agrafes d’autres marques ?

Il est recommandé d’utiliser les agrafes et clous Powerfix fournis ou ceux répondant exactement aux dimensions spécifiées. D’autres marques peuvent ne pas être compatibles et risquent d’endommager l’appareil.

MODE D'EMPLOI PHTS 14 A1 POWERFIX

Instructions d'utilisation et consignes de sécurité

NL BE

NIETPISTOOLSET

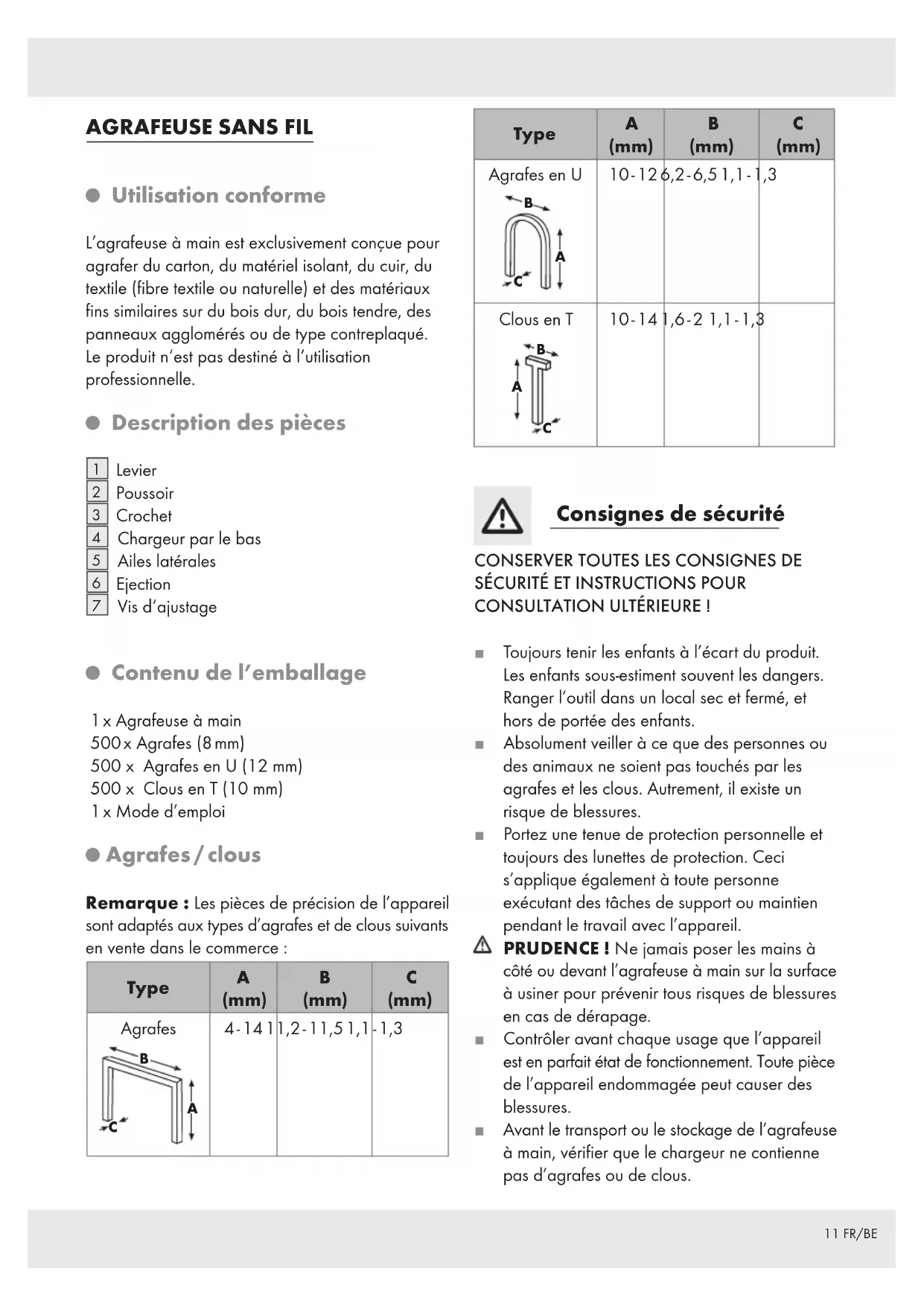

- Utilisation conforme

L'agrafeuse a main est exclusivement conque pour agrafer du carton, du matériel isolant, du cuir, du textile (fibre textile ou naturelle) et des materiaux fins similaires sur du bois dur, du bois tendre, des panneaux agglomerés ou de type contreplaqué. Le produit n'est pas destiné à l'utilisation professionnelle.

Description des pieces

1 Levier
2 Poussoir
3 Crochet
4 Chargeur par le bas
5 Ailes laterales
6 Ejection
Vis d'ajustage

- Contenu de l'emballage

1xAgrafeusea main

500× Agrafes (8mm)

500× Agrafes en U (12 mm)

500× ClousenT(10mm)

1×Mode d'emploi

Agrafes / clous

Remarque: Les pieces de précision de l'appareil sont adaptés aux types d'agrofes et de clous suivants en vente dans le commerce :

Type	A(mm)	B(mm)	C(mm)
Agrafes	4-141	1,2-11,51,1	-1,3

Type	A(mm)	B(mm)	C(mm)
Agrafes en U	10-12	6,2-6,51,1-1,3
Clous en T	10-14	1,6-21,1-1,3

Consignes de sécurité

CONSERVER TOUTES LES CONSIGNES DE SECURITE ET INSTRUCTIONS POUR CONSULTATION ULTERIEURE!

Toujours tenir les enfants à l'écart du produit. Les enfants sous-estiment souvent les dangers. Ranger l'outil dans un local sec et fermé, et hors de portée des enfants.
Absolument veiller à ce que des personnes ou des animaux ne soient pas touchés par les agrafes et les clous. Autrement, il existe un risque de blessures.
- Portez une tenue de protection personnelle et toujours des lunettes de protection. Ceci s'applique également à toute personne exécutant des tâches de support ou maintainen pendant le travail avec l'appareil.
PRUDENCE! Ne jamais poser les mains à côté ou devant l'agrafeuse à main sur la surface à usiner pour prévenir tous risques de blessures en cas de dérapage.
- Contrôler avant chaque usage que l'appareil est en parfait état de fonctionnement. Toute pièce de l'appareil endommagée peut cause des blessures.
Avant le transport ou le stockage de l'agrafeuse a main, vérifier que le chargeur ne contienne pas d'agrafes ou de clous.

- Utilisation

- Charger des agrafes / clous

PRUDENCE! Uniquement utiliser les agrafes et clous (voir „Agrafes / clous“) recommends dans ce mode d'emploi. Autrement, vous risquez d'endommager l'appareil.

Procéder comme suit :

1. Légèrement enforcer le pouvoir 2 vers l'intérieur en le tirant vers le bas. Ensuite, retirent entirely le pouvoir 2 du chargeur inférieur 4 (voir ill. A).

2. Insérer les agrafes ou clous en T dans le chargeur inférieur 4.

PRUDENCE! Veiller à insérer correctement les agrafes et clous en T. (voir ill. B, C, D).

1. Remonter le pouvoir [2] dans le chargeur inférieur [4]. Enconcer le pouvoir [2] vers l'intérieur en le tirant légarement vers le haut pour le fixer.

- Réglage de la puissance de frappe

PRUDENCE! Ne jamais entièrement dévisser la vis de réglage 7 de l'agrafeuse à main. Vous risquez d'endommager l'appareil.

Tourner la vis de réglage 7 dans le sens contraire de rotation pour réduire la puissance de frappe.

Tourner la vis de réglage dans le sens de rotation pour augmenter la puissance de frappe.

Agrafer

PRUDENCE!Ne jamais poser les mains à côte ou devant l'agrafeuse à main sur la surface à usiner pour prévenir tous risques de blessures en cas de dérapage.

Procéder comme suit :

1. Appuyer l'orifice d'éjection 6 sur l'endetroit que vous poulez agrafer.

2. Au besoin, adapter la puissance de frappe au materiaux, agrafes ou clous.

3. Enforcer fermement le levier 1 vers le bas.

Remarque: N'allumer ensuite l'appareil que lorsqu'il est installé de maniere stable sur la

surface à travailler.

Experiments d'application :

L'agrafeuse a main convient entre autres aux applications suivantes :

Fixation de tissus de revêtement sur les sièges de choses.
Fixation de plinthes quart de rond dans la zone de la transition de revêtements muraux et de sol.
Tension et agrafage de toiles de lin sur des cadres.
Fixation de film protecteurs pour les matériaux isolant lors du calorifugeage.
Fixation de matériaux de decoration.

Enlevement des agrafes

ATTENTION! RISQUE DE BLESSURES!

Veiller à ne pas appuyer sur le levier 1 par mégarde.

Pousser le crocher 3 sous l'agrafe ou la tete de clou (voir ill. F).

Tirer la partie arrriere de l'agrafeuse a main vers le haut pour detacher l'agrafe ou le cloud de la pierce.

- Retirer des agrafes coincées dans l'agrafeuse

Lors du travail, les agrafes et les clous peuvent se coincer dans l'agrafeuse a main. Proceder comme suit pour retirer les éléments coincés :

1. Légèrement enforcer le pouvoir 2 vers l'intérieur en le tirant vers le bas. Retirer entièrement le pouvoir 2 du chargeur inférieur 4.

2. Tourner l'agrafeuse a main de maniere a orienter le chargeur 4 vers le haut.

3. Reculer le chargeur 4 en appuyant sur les ailettes laterales 5 et remonter le chargeur 4 vers le haut (voir ill. E).
4. À présent, enlever les agrafes coincées du chargeur 4.
5. Reculer le chargeur 4 en appuyant sur les ailettes laterales 5 et l'enforcer vers le bas jusqu'à l'enclenchement pour remonter et fixer le chargeur 4.

Remarque: Ne plus utiliser l'agrafeuse à main en cas de pannes sérieues (boitier endommaged, etc.). Le cas échéant, faire réparer l'agrafeuse à main par un technicien qualifié. Veiller à ce toute réparation soit uniquement réalisée au moyen de pieces d'origine.

Nettoyage et entretien

Le produit doit toujours rester propre et libre d'huile ou deGRAISSE de lubrification.
Utilisez un chiffon légarement humidifié et ne peluchant pas pour le nettoyage.

Recyclage

L'emballage se compose de matieres recyclables qui peuvent etre mises au rebut dans les déchetteries locales.

Les possibilités de recyclage des produits usés sont à demander auprès de votre municipalité.
