Produkttyp	Handtacker
Marke	Powerfix
Modell	PHTS 14 A1
Bestimmungsgemäße Verwendung	Heften von Karton, Dämmmaterialien, Leder, Textilien auf Hartholz, Weichholz, Spanplatten oder Sperrholz. Nicht für den gewerblichen Gebrauch bestimmt.
Kompatible Klammern	Flachklammern: 4–14 mm lang, 1,2–1,5 mm breit, 1,1–1,3 mm dick; U-Klammern: 10–12 mm lang, 6,2–6,5 mm breit, 1,1–1,3 mm dick; T-Nägel: 10–14 mm lang, 1,6–2 mm breit, 1,1–1,3 mm dick
Lieferumfang	1 Handtacker, 500 Flachklammern 8 mm, 500 U-Klammern 12 mm, 500 T-Nägel 10 mm, 1 Bedienungsanleitung
Ladeart	Ladung von unten
Einstellung der Schlagkraft	Einstellschraube zum Erhöhen oder Verringern der Schlagkraft
Sicherheitsmechanismus	Hände nicht neben oder vor die Auswurföffnung halten. Schutzbrille tragen. Außerhalb der Reichweite von Kindern aufbewahren.
Wartung und Reinigung	Mit einem leicht feuchten, fusselfreien Tuch reinigen. Sauber und öl-/fettfrei halten.
Verpackungsmaterialien	Recycelbare Materialien
Reparierbarkeit	Bei schwerwiegenden Störungen (beschädigtes Gehäuse usw.) von einem qualifizierten Techniker mit Originalteilen reparieren lassen.

Häufig gestellte Fragen - PHTS 14 A1 POWERFIX

Wie lade ich die Klammern oder Nägel?

Drücken Sie den Schieber 2 nach innen und ziehen Sie ihn nach unten, um ihn vollständig aus dem unteren Magazin 4 zu entfernen. Setzen Sie die Klammern oder T-Nägel in das Magazin ein, schieben Sie dann den Schieber wieder nach oben, indem Sie ihn nach innen drücken und nach oben ziehen, um ihn zu arretieren.

Wie stelle ich die Schlagkraft ein?

Drehen Sie die Einstellschraube 7 im Uhrzeigersinn, um die Schlagkraft zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Schrauben Sie die Schraube niemals vollständig heraus.

Welche Arten von Klammern und Nägeln kann ich verwenden?

Verwenden Sie nur Flachklammern (4–14 mm), U-Klammern (10–12 mm) und T-Nägel (10–14 mm), die den in der Anleitung angegebenen Maßen entsprechen. Ungeeignete Klammern können das Gerät beschädigen.

Was tun, wenn eine Klammer im Gerät stecken bleibt?

Entfernen Sie den Schieber 2 aus dem Magazin 4. Drehen Sie den Tacker so, dass das Magazin nach oben zeigt. Schieben Sie das Magazin zurück, indem Sie auf die seitlichen Flügel 5 drücken, und ziehen Sie es wieder nach oben. Entfernen Sie die eingeklemmten Klammern, schieben Sie dann das Magazin wieder nach oben, indem Sie auf die Flügel drücken, bis es einrastet.

Wie entferne ich eine bereits befestigte Klammer?

Schieben Sie den Haken 3 unter den Kopf der Klammer oder des Nagels und ziehen Sie den hinteren Teil des Tackers nach oben, um ihn zu lösen. Achten Sie darauf, nicht versehentlich den Hebel 1 zu betätigen.

Kann der Tacker auf Beton oder Metall verwendet werden?

Nein. Der Tacker ist nur zum Heften auf Holz (hart, weich, Spanplatten, Sperrholz) ausgelegt. Verwenden Sie ihn nicht auf harten Oberflächen wie Beton oder Metall, da dies das Werkzeug beschädigen könnte.

Wie reinige und warte ich den Tacker?

Reinigen Sie das Gerät mit einem leicht angefeuchteten, fusselfreien Tuch. Halten Sie es sauber und frei von Öl oder Fett. Tauchen Sie den Tacker niemals in Wasser.

Ist der Tacker für den gewerblichen Gebrauch geeignet?

Nein. Das Modell PHTS 14 A1 ist für den Hausgebrauch (Heimwerken, Basteln) bestimmt. Für intensive Nutzung bevorzugen Sie ein professionelles Werkzeug.

Was tun, wenn der Tacker nicht mehr richtig funktioniert?

Überprüfen Sie zunächst, ob das Magazin leer oder verstopft ist. Wenn das Problem weiterhin besteht (beschädigtes Gehäuse, blockierter Mechanismus), lassen Sie das Gerät von einem qualifizierten Techniker nur mit Originalteilen reparieren.

Kann ich Klammern anderer Marken verwenden?

Es wird empfohlen, die mitgelieferten Powerfix-Klammern und -Nägel oder solche zu verwenden, die genau den angegebenen Maßen entsprechen. Andere Marken sind möglicherweise nicht kompatibel und könnten das Gerät beschädigen.

BEDIENUNGSANLEITUNG PHTS 14 A1 POWERFIX

Bedienungs- und Sicherheitshinweise

IAN 272096

GB

IE

DK

NL

Bestimmungsgemäß Verwendung

Der Tacker ist ausschließlich zum Heften von Pappe, Leder, Stoff (Textil- bzw. Naturfaser) und vergleichbarem, leichtem Material auf Hartholz, Weichholz, Spanplatten oder sperrholzahnlichem Material bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

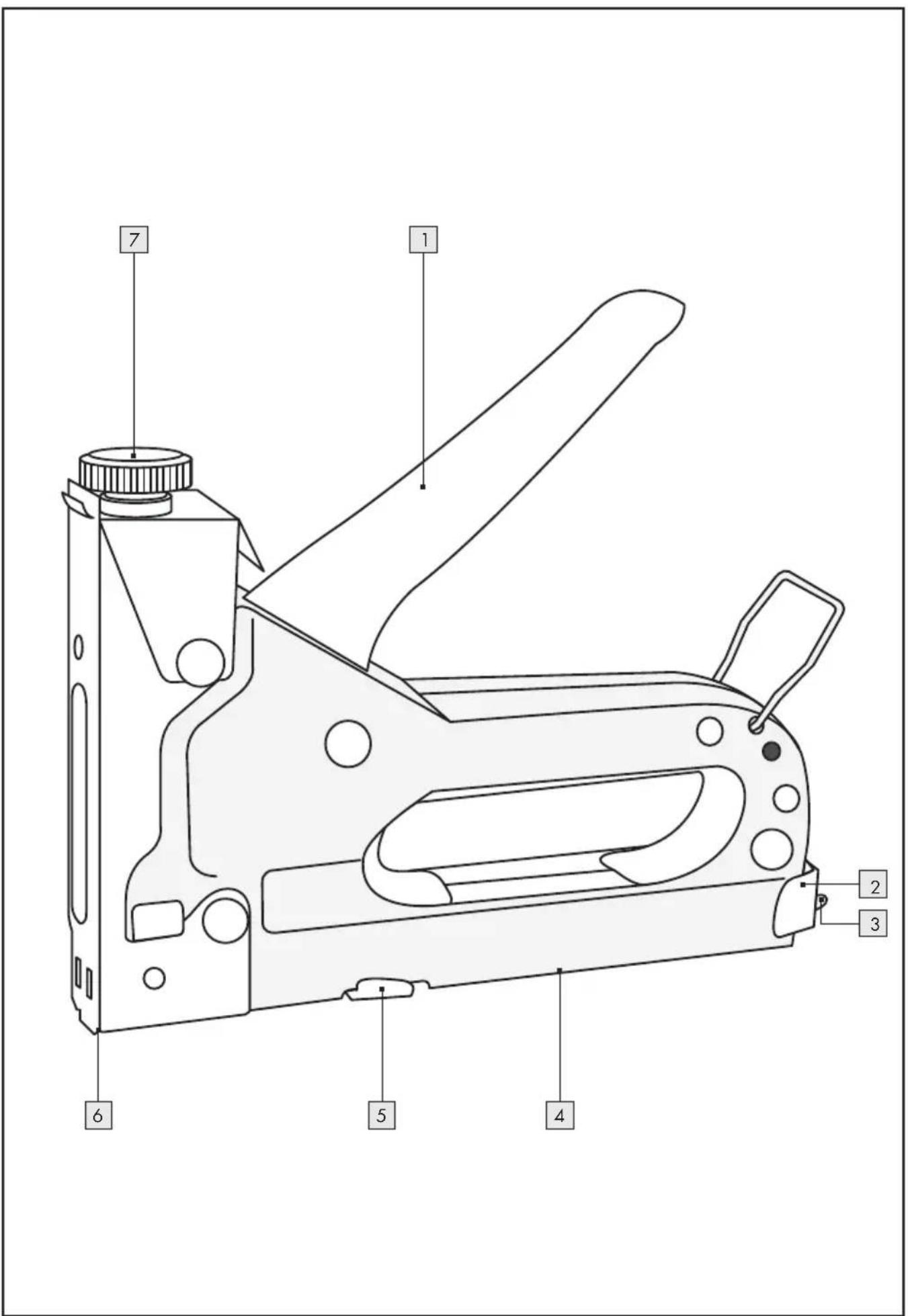

Teilebeschreibung

1 Bedienhebel
2 Klammerschieber
3 Haken
4 Unterlademagazin
5Seitenflugel
6 Ausschussöffnung
7 Justierschraube

- Lieferumfang

1 x Tacker

500× Heftklammern (8mm)

500× U-Klammern (12mm)

500× T-Nagel (10mm)

1 x Bedienungsanleitung

- Klammern/Nägel

Hinweis: Die Prazisionsteile des Gerätes sind auf folgende, handelsübliche Klammer- und Nageltypen abgestimmt:

Typ	A(mm)	B(mm)	C(mm)
Heftklammern	4-141	1,2-11,51,1	1,3

Typ	A(mm)	B(mm)	C(mm)
U-Klammern	10-12	6,2-6,51,1-1,3
T-Nägel	10-14	1,6-21,1-1,3

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

• Halten Sie Kinder stets vom Produkt fern. Kinder untersätzenhäufig die Gefahren. Bewahren Sie das Gerät in einem trockenen, geschlossenen Raum unerreichbar für Kinder auf.
  Sorgen Sie damit, dass keinesfalls Menschen oder Tiere von den Klammern und Nägneln getroffen werden. Andernfalls droht Verletzungsgefahr.
  Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das gilt auch für die Person, die während der Arbeit mit dem Gerät Stütz- und Haltearbeiten verrichtet.
  VORSICHT! Stützen Sie auf keinen Fall die Hände darüber oder vom dem Tacker und der zu bearbeitenden Flächte ab, da bei einem Abrutschen Verletzungsgefahr besteht.
• Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfrei Zustand befindet. Beschädigte Geräteile konnen Verletzungen zur Folge haben.
  Sorgen Sie damit, dass sich beim Transport oder bei der Lagerung des Tackers keine Heftklammern oder Nagel mehr im Gerät befinden.

Bedienung

- Klammern/Nagel auffüllen

VORSICHT! Verwenden Sie nur die in dieser Bedienungsanleitung beschrieben Klammern und Nagel (siehe „Klammern / Nagel"). Anderfalls drohen Beschädigungen des Gerätes.

Gehen Sie wie folgt vor:

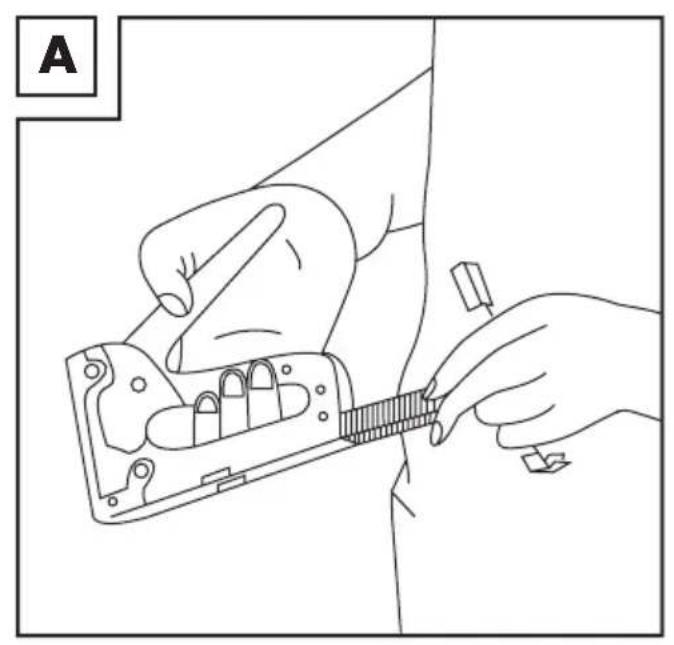

1. Drücken Sie den Klammerschieber 2 leicht nachinnen undziehen Sie ihndabei nach unter. Ziehen Sie den Klammerschieber 2 anschlieBend komplett aus dem Unterlademagazin 4 hersus (siehe Abb.A).
2. Schieben Sie die Klammern und T-Nagel in das Unterlademagazin 4.

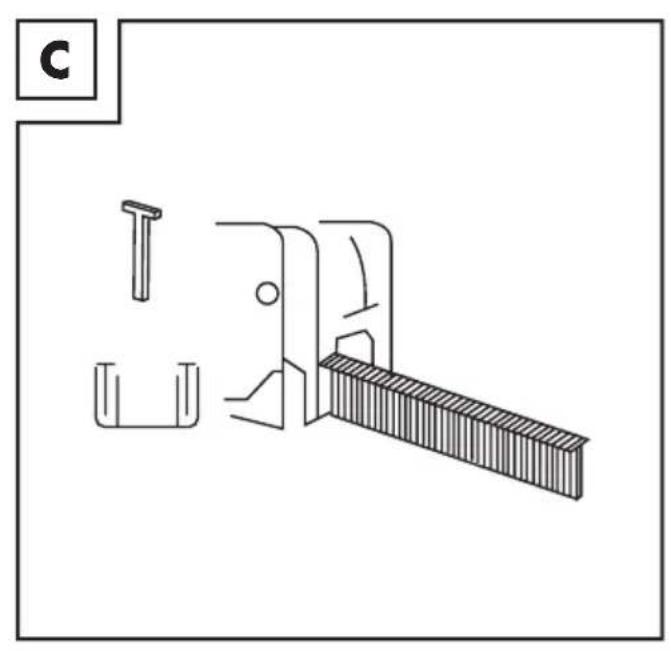

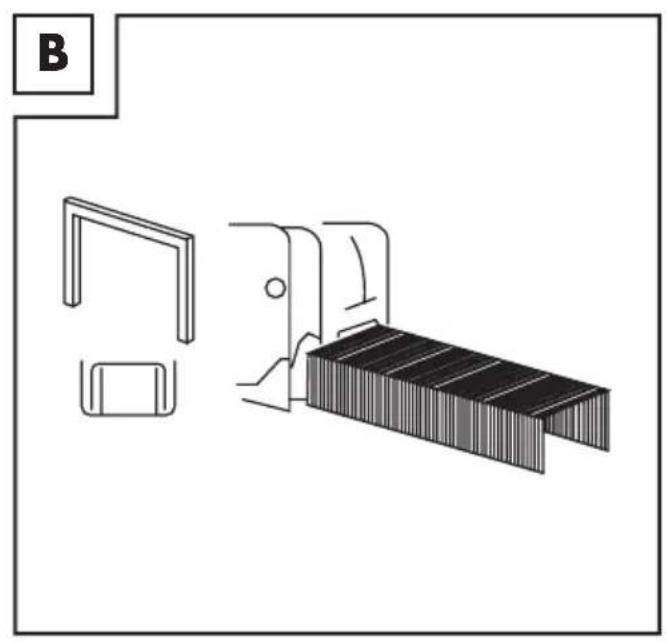

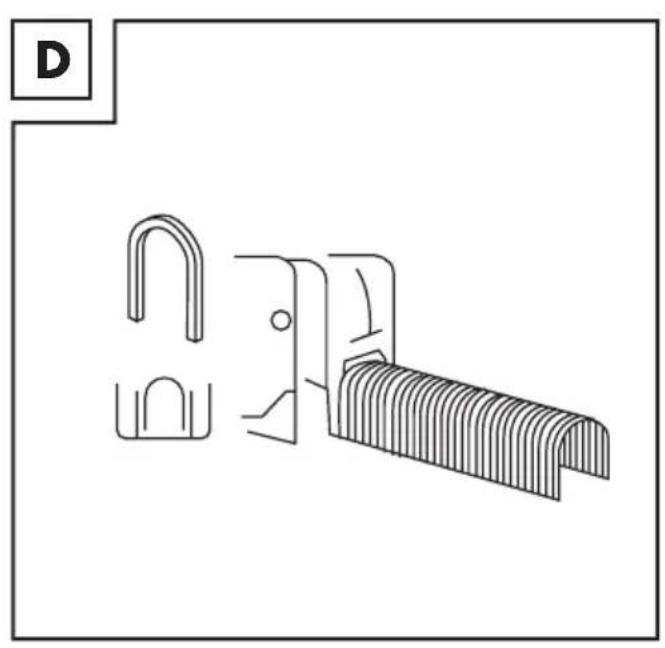

   VORSICHT! Achten Sie auf das richtige Einlagen der Klammern und T-Nagel. (siehe Abb.B,C,D).
3. Schieben Sie den Klammerschieber 2 wieder in das Unterlademagazin 4. Drucken Sie den Klammerschieber 2 nachinnen undziehen Sie ihn leicht nach oben, um ihn zu fixieren.

Schlagkraft einstellen

VORSICHT! Drehen Sie die Justierschraube 7 niemals komplett aus dem Tacker heraus. Beschädigungen des Gerätes können die Folge sein.

Drehen Sie die Justierschraube 7 in Drehrichtigung heraus, um die Schlagkraft zu verringern.
Drehen Sie die Justierschraube 7 in Drehrichtigung hinein, um die Schlagkraft zu erhöhen.

Heften

VORSICHT! Stützen Sie auf keinen Fall die Hände besoin oder vor dem Tacker und der zu bearbeitenden Flüche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

Gehen Sie wie folgt vor:

1. Pressen Sie die Ausschussöffnung 6 auf die Stelle, die Sie heften wollen.
2. Passen Sie ggf. die Schlagkraft den Materialien, Klammern oder Nageln an.
3. Drücken Sie den Bedienhebel 1 kraftig nach unten.

Hinweis: Das Gerät nur dann auslösen, wenn es fest auf der zu bearbeitenden Stelle anliegt.

Anwendungsbeispiele:

Der Tacker eignet sich unter anderen für folgende Anwendungen:

• Befestigen von Bezugsstoffen an Sitzflächen von Stuhlen.
• Befestigen von 14 Randleisten an Übergangsbereichen von Wand- und Bodenbelag.
• Spannen und Heften von Leinwänden an Bilderrahmen.
• Befestigen von Schutzfolien für Isolationsmaterialien bei der Warmedämmung.

-BefestigenvonDekomaterialien.

- Klammern entfernen

VORSICHT! VERLETZUNGESGEFAHR!

Achten Sie darauf, dass Sie nicht versehentlich den Bedienhebel drucken.

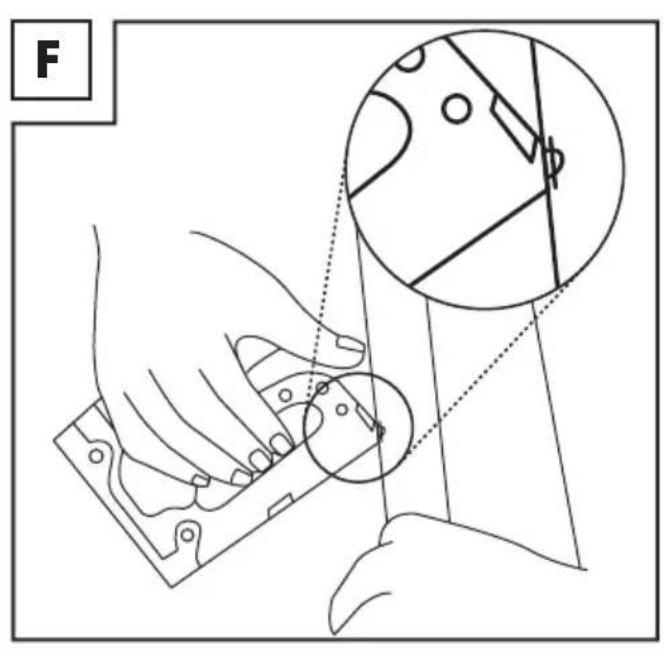

Schieben Sie den Haken 3 unter die Klammer oder den Nagelkopf (siehe Abb. F).
Ziehen Sie den hinteren Teil des Tackers nach oben, um die Klammer bzw. den Nagel aus dem Werkstück zu halten.

Festgeklemmte Klammern aus dem Tacker entfernen

Während der Arbeit konnen sich Klammern und Nagel im Tacker verklemen. Entfernen Sie klemmende Klammern wie folgt:

1. Drucken Sie den Klammerschieber 2 leicht

nachinnenundziehenSieihndabei nach unten.ZiehenSiedenKlammerschieber2 anschlieBendkomplettausdemUnterlademagazin4heraus.

1. Drehen Sie den Tacker um, so dass das Unterlademagazin 4 nach oben zeigt.

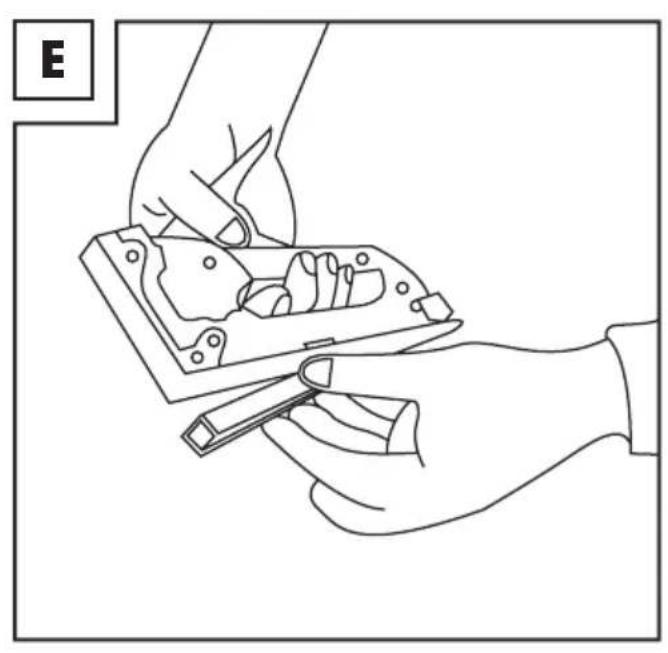

2. Drücken Sie das Unterlademagazin 4 an den Seitenflügeln 5 nach hinten undziehen Sie das Unterlademagazin 4 nach oben (siehe Abb.E).
3. Entfernen Sie nun die festgeklemmen Klammern vorsichtig aus dem Unterlademagazin 4.
4. Drücken Sie das Unterlademagazin 4 an den Seitenflügeln 5 nach hinten und drücken Sie es nach unter bis es einrastet, um das Unterlademagazin 4 wieder zu fixieren.

Hinweis: Nehmen Sie den Tacker bei großeren Störungen (Beschädigungen am Gehäuse etc.) außer Betrieb. Lassen Sie den Tacker ggf. von einer qualifizierten Fachkraft reparieren. Achten Sie darauf, dass bei eventuellen Reparaturen nur Original-ersatzteile verwendet werden.

- Reinigung und Pflege

Das Produkt muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
Verwenden Sie zur Reinigung ein leicht angefeuchtetes, fusselfreies Tuch.

- Entsorgung

Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

OWIM GmbH & Co. KG

StiftsbergsgraBe 1

D-74167 Neckarsulm

Model No.: HG01009

Version: 03/2016
