PHTS 14 A1 - Manuel hæftemaskine POWERFIX - Gratis brugsanvisning og manual

Produkttype	Manuel hæftemaskine
Mærke	Powerfix
Model	PHTS 14 A1
Korrekt brug	Hæftning af pap, isoleringsmaterialer, læder, tekstil på hårdt træ, blødt træ, spånplader eller krydsfiner. Ikke beregnet til professionel brug.
Kompatible hæfteklammer	Flade hæfteklammer: 4–14 mm lange, 1,2–1,5 mm brede, 1,1–1,3 mm tykke; U-hæfteklammer: 10–12 mm lange, 6,2–6,5 mm brede, 1,1–1,3 mm tykke; T-søm: 10–14 mm lange, 1,6–2 mm brede, 1,1–1,3 mm tykke
Indhold i pakken	1 manuel hæftemaskine, 500 hæfteklammer 8 mm, 500 U-hæfteklammer 12 mm, 500 T-søm 10 mm, 1 brugsanvisning
Ladningstype	Bundlader
Justering af slagkraft	Justeringsskrue til at øge eller mindske kraften
Sikkerhedsmekanisme	Placer ikke hænderne ved siden af eller foran udkaståbningen. Bær beskyttelsesbriller. Opbevares utilgængeligt for børn.
Vedligeholdelse og rengøring	Rengør med en let fugtig, fnugfri klud. Hold den ren og fri for olie/fedt.
Emballagematerialer	Genanvendelige materialer
Reparerbarhed	Ved alvorlig fejl (beskadiget kabinet osv.) skal det repareres af en kvalificeret tekniker med originale dele.

Ofte stillede spørgsmål - PHTS 14 A1 POWERFIX

Hvordan lader man hæfteklammer eller søm?

Tryk skubbet 2 indad og træk det ned for at fjerne det helt fra bundladeren 4. Indsæt hæfteklammerne eller T-søm i laderen, og skub derefter skubberen op ved at trykke den indad og trække den op for at fastgøre den.

Hvordan justerer man slagkraften?

Drej justeringsskruen 7: med uret for at øge kraften, mod uret for at mindske den. Skru aldrig skruen helt ud.

Hvilke typer hæfteklammer og søm kan jeg bruge?

Brug kun flade hæfteklammer (4–14 mm), U-hæfteklammer (10–12 mm) og T-søm (10–14 mm) i overensstemmelse med dimensionerne angivet i vejledningen. Uhensigtsmæssige hæfteklammer kan beskadige apparatet.

Hvad gør jeg, hvis en hæfteklamme sætter sig fast i apparatet?

Fjern skubberen 2 fra laderen 4. Drej hæftemaskinen, så laderen vender opad. Skub laderen tilbage ved at trykke på sidevingerne 5 og løft den op. Fjern de fastsiddende hæfteklammer, og løft derefter laderen op ved at trykke på vingerne, indtil den klikker på plads.

Hvordan fjerner man en allerede fastgjort hæfteklamme?

Skub krogen 3 ind under hovedet på hæfteklammen eller sømmet, og træk derefter den bagerste del af hæftemaskinen opad for at løsne den. Pas på ikke at trykke på håndtaget 1 ved et uheld.

Kan hæftemaskinen bruges på beton eller metal?

Nej. Hæftemaskinen er kun designet til at hæfte på træ (hårdt, blødt, spånplade, krydsfiner). Brug den ikke på hårde overflader som beton eller metal, da det kan beskadige værktøjet.

Hvordan rengør og vedligeholder man hæftemaskinen?

Rengør apparatet med en let fugtig, fnugfri klud. Hold det rent og fri for olie eller fedt. Sænk aldrig hæftemaskinen ned i vand.

Er hæftemaskinen egnet til professionel brug?

Nej. Modellen PHTS 14 A1 er beregnet til hjemmebrug (gør-det-selv, hobby). Til intensiv brug bør du vælge et professionelt værktøj.

Hvad gør jeg, hvis hæftemaskinen ikke fungerer korrekt?

Kontroller først, om laderen er tom eller blokeret. Hvis problemet fortsætter (beskadiget kabinet, blokeret mekanisme), skal apparatet repareres af en kvalificeret tekniker med kun originale dele.

Kan jeg bruge hæfteklammer fra andre mærker?

Det anbefales at bruge de medfølgende Powerfix-hæfteklammer og -søm eller dem, der nøjagtigt opfylder de specificerede dimensioner. Andre mærker er muligvis ikke kompatible og kan beskadige apparatet.

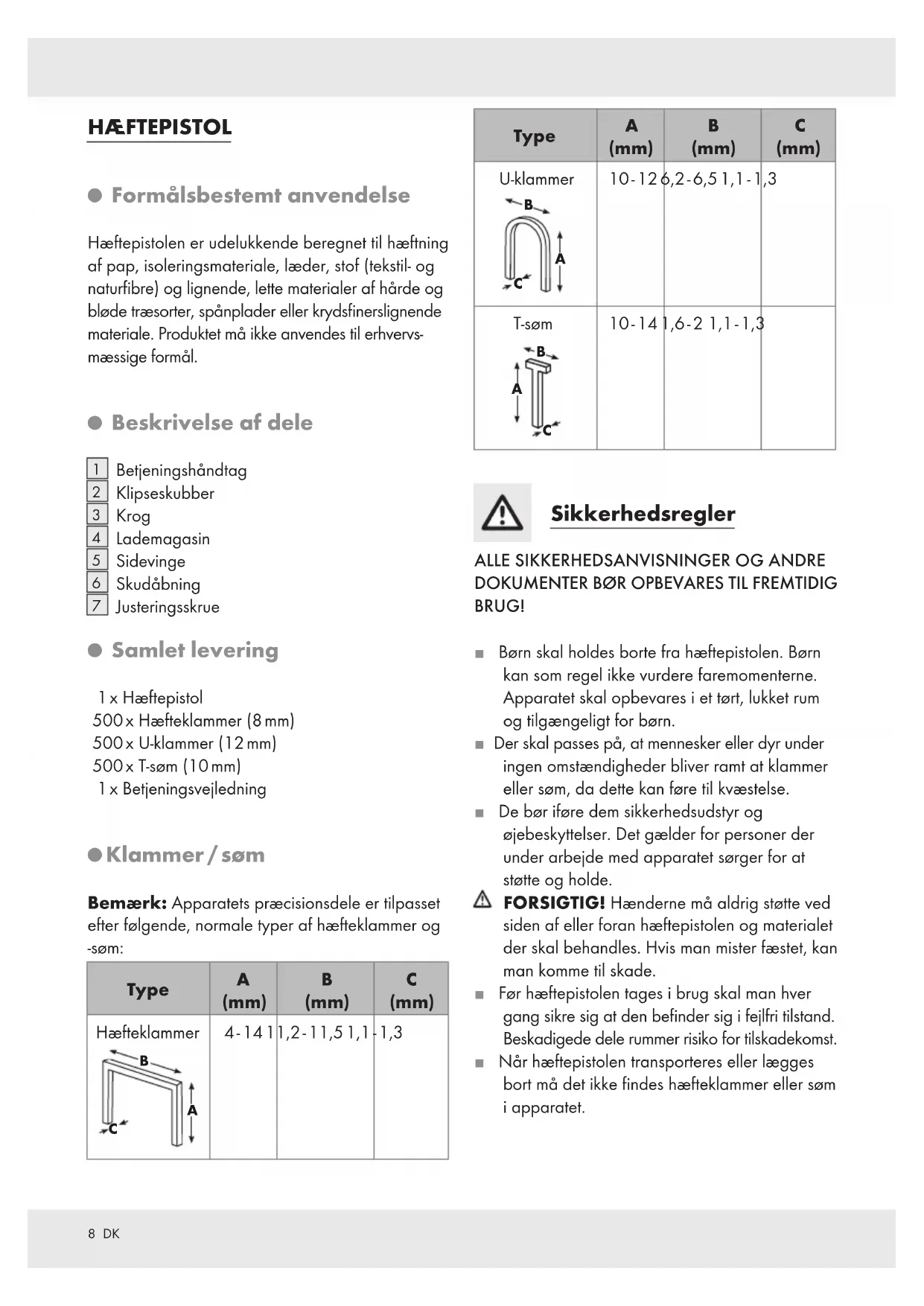

BRUGSANVISNING PHTS 14 A1 POWERFIX

Betjenings- og sikkerhetshenvisninger

FR BE

AGRAFEUSE SANS FIL

Hæftekipistol er udelukkende beregnet til hæftning af pap, isoleringsmaterialie, læder, stof (tekstil- og naturfibre) og lignende, lette materialer af hrde og blnde traesorter, spanplader eller krydsfinerslignende materiale. Produktet pågressive til erhvssmæssige formål.

- Beskrivelse af dele

1 Betjeningshandtag
2 Klipsesekubber
3 Krog
4 Lademagasin
5 Sidevinge
6 Skudabning
7 Justeringsskrue

Samlet levering

1xHaeftepistol

500× Haefteklammer (8mm)

500× U-klammer (12mm)

1x Betjeningsvejledning

Klammer/som

Bemark: Apparats pracisionsdele er tilpasset after folgende, normale typer af haefteklammer og -som:

Type	A(mm)	B(mm)	C(mm)
Hæfteklammer	4-141	1,2-11,51,1	1,3

Type	A(mm)	B(mm)	C(mm)
U-klammer	10-12	6,2-6,51,1-1,3
T-søm	10-14	1,6-21,1-1,3

Sikkerhedsregler

ALLE SIKKERHEDSANVISNINGER OG ANDRE DOKUMENTER BØR OPBEVARES TIL FREMTIDIG BRUG!

Børn skal holds borte fra hæftepistolen. Børn kan som regel ikke vurdere fremomenterne. Apparatet skal opbevares i et tørt, lukket rum og tilgængeligt for børn.
Der skal passes pa, at mensesker ell er dyr under ingen omstaendigheder bliver ramt at klammer eller som, da dette kan fore til kvastelse.
De bør ifore dem sikkerhedsudstyr og ojebeskyttelser. Det gælder for personer der under arbeje med apparatet sørger for at stotte og holde.
FORSIGTIG! Hænderne ma aldrig stotte ved sider af ell er foran hæftepistolen og materialet der skal behandles. Hvis man mister fæestet, kan mankommen til skade.
Før hæftepistolen tages i brug skal man hvergang sikre sig at den befinder sig i fejflri tilstand. Beskadigede delr rummer risiko for tilskadekomst.
Nar haeftepistolen transporteres aller lagges bort ma det ikke findes haefteklammer aller som i apparatet.

- Betjening

Päfyldning af klammer/som

FORSIGTIG! Der må kun anvendes de klammer og som der er beskrevet i nærveerende vejledning (se „Klammer / som"). Kun sādan undgär man at maskinen bliver beskadiget.

Man gär til værks på følgende@måde:

1.Klammeskyderen 2trykkes let indad og
traekkes samtidig nedefter. Klammeskyderen
2traekkes derpahelt ud af magasinet4
(se illustration A).

1. Klammer og T-som skubbes ind i magasinet 4.

FORSIGTIG! Sorg for at klammer og anbringes rigtigt i magasinet (se illustrationerne B, C, D).

3.Klammeskyderen 2 fores atter ind i magasi-net 4. Klammeskyderen 2 trykkes let indad og trakkes samtidig opefter sa den bliver fikseret.

- Indstilling of slagkraft

FORSIGTIG! Justeringsskruen 7 ma aldrig drejes komplet ud af haeftepistol. Noget sddant rummer risiko for beskadigelse af maskinen.

Justeringsskruen 7 drejes ud i drejeretningen hvis slagkraften skal reduceres.

Justeringsskruen 7 drejes indaf i drejeretningen hvis slagkraften skal foriges.

Haeftning

FORSIGTIG! Hænderne ma aldrig stotte ved sider af aller foran hæftepistol og materialet der skal behandles. Hvis man mister fæstet, kan mankommen til skade.

Man går söledes til værks:

1. Mundingen 6 trykkes ind imod det sted hvor der skal haeftes.
2. Eventuelt tilpasser man maskinens slagkraft til materialer, klammer eller sørm.
3. Aftraekkeren 1 trykkes kraftigt nedad.

Bemärk:

JdIos

apparatet kun nár det ligger fast pa den side, som skal bearbejdes.

Haeftepistolen er blandt ander velegnet til folgende anvendelser:

• Fastgorelse af betrak på siddeflader på stole.
• Fastgorelse af 14 kantlister på overgangsomrader of væg- og gulverbelaegninger.
  Spending og hæftning af lærreder i billedrammer.
• Fastgorelse af beskyttelsesesfolier for materialer til varmeisolering.
• Fastgorelse af decorationsmaterialier.

- Clips fjernes

PAS PÄ! FARE FOR PERSONSKADER!

Vær opmaerksom pa, at betjeningshandtage 1\ ikke trykkes ved en fejl.

Krogen 3 skubbes under klammerne ell somhovedet (se illustration F).
Den bageste del af haeftepistolen loftes let opad, sa klammen ell er sommet kan trakkes ud af emnet.

- Fastklemte hæfteklammer skal tages ud af maskinen

Under arbejdet kan klammer og som sætte sig fast i hæffepistolen. Klammer der har sat sig fast, fjernes sādan:

1.Klammeskyderen 2trykkes let indad og travaekkes samtidig nedefter. Klammeskyderen 2traekkes derpahelt ud af magasinet4
2. Hæftepistolen vendes om sö magasinet [4] vender opad.

3.Magasinet 4 trykkes ved sidestotterne 5 bagud, og magasinet 4 traekkes opad (se illustration E).
4. De fastklemte klammer travaekkes ud af magasinet 4.
5.Magasinet 4 trykkes bagud ved sidestotterne 5 og trykkes nedad indtil det laser sig fast, sa magasinet 4 fikseres igen.

Bemark: Haeftepistolen skal tages ud af drift i tilfælde af større uregelmaessigheder (beskadigelser af huset osv.). Haeftepistolen skal i givet fald repareres af en fagmand. Vær opmaerksom pa at der kun ma anvendes originalereservedele ved reparationer.

Rensning og pleje

Produkt skal altid vare ren, t or og fri for olie ell er smringsfedt.
Brug en let fugtig, fnugfri klud til rengoringen.

Bortskaffelse

Emballagen bestar af miljovenligematerialer der kan bortskaffes overgenbrugsstationen.

Du kan hore mere om mulighederne for bortskaffelse af et udtjent produkt ved at henvende dig til dinCOMMUNE ell er din bys forvaltning.
