Produkttype	Manuel hæftemaskine
Mærke	Powerfix
Model	HG01009
Korrekt brug	Hæftning af pap, isolering, læder, tekstil, hårdt træ, blødt træ, spånplader eller krydsfiner (ikke-professionel brug)
Kompatible hæfteklammer	Hæfteklammer type 4-141 (bredde 1,2-11,5 mm, tykkelse 1,1-1,3 mm)
Kompatible U-hæfteklammer	10-12 mm bredde, 6,2-6,5 mm ryg, tykkelse 1,1-1,3 mm
Kompatible T-søm	10-14 mm længde, hoveddiameter 1,6-2 mm, tykkelse 1,1-1,3 mm
Pakningens indhold	1 hæftemaskine, 500 hæfteklammer 8 mm, 500 U-hæfteklammer 12 mm, 500 T-søm 10 mm, brugervejledning
Justering af styrke	Justeringsskrue til at øge eller mindske slagstyrken
Magasinkapacitet	Nedre magasin, kapacitet ca. 100 hæfteklammer (estimat)
Hovedfunktioner	Hæftning, sømning, fjernelse af hæfteklammer med krog, frigørelse af fastklemte hæfteklammer
Rengøring og vedligeholdelse	Rengør med en let fugtig, fnugfri klud; hold ren og smurt
Sikkerhedsinstruktioner	Bær beskyttelsesbriller, hold hænder væk fra åbningen, holdes utilgængeligt for børn
Reparabilitet	I tilfælde af alvorlig fejl skal den repareres af en kvalificeret tekniker med originale dele
Genbrug	Emballage genanvendeligt; kontakt din kommune for genbrug af produktet

Ofte stillede spørgsmål - HG01009 POWERFIX

Hvordan lægger jeg hæfteklammer i Powerfix HG01009 hæftemaskinen?

Tryk let på støderen indad og træk den nedad, fjern den derefter helt fra det nederste magasin. Indsæt hæfteklammer eller T-søm i den korrekte retning (se illustrationer B, C, D i manualen). Sæt støderen tilbage ved at trykke den indad og trække den let opad for at låse den.

Hvilke typer hæfteklammer og søm er kompatible?

Manualen anbefaler hæfteklammer type 4-141 (bredde 1,2-11,5 mm), U-hæfteklammer 10-12 mm bredde, og T-søm 10-14 mm længde. Tykkelsen skal være mellem 1,1 og 1,3 mm. Brug kun de anbefalede hæfteklammer og søm for at undgå at beskadige enheden.

Hvordan justerer jeg slagstyrken?

Drej justeringsskruen på hæftemaskinen: mod uret for at reducere styrken, med uret for at øge den. Skru aldrig skruen helt ud for at undgå at beskadige enheden.

Hvordan fjerner jeg en fastklemt hæfteklamme?

Fjern først støderen fra magasinet. Drej hæftemaskinen så magasinet vender opad. Tryk på sideflapperne for at låse magasinet op og skub det opad. Fjern de fastklemte hæfteklammer, sæt derefter magasinet tilbage ved at trykke på flapperne for at låse det på plads.

Hvordan fjerner jeg en hæfteklamme fra en overflade?

Brug krogen på hæftemaskinen: sæt den ind under hæfteklammen eller sømmet, træk derefter bagsiden af hæftemaskinen opad for at løsne hæfteklammen. Pas på ikke ved et uheld at trykke på håndtaget.

Hvilke sikkerhedsinstruktioner skal følges?

Bær altid beskyttelsesbriller. Placer aldrig hænderne ved siden af eller foran udstødningsåbningen. Hold enheden utilgængelig for børn. Før transport eller opbevaring skal du kontrollere, at magasinet er tomt.

Hvordan rengør jeg hæftemaskinen?

Brug en let fugtig, fnugfri klud til at rengøre hæftemaskinen. Hold den ren og fri for overskydende fedt og olie.

Hvad gør jeg ved alvorlig fejl?

Brug ikke længere hæftemaskinen, hvis kabinettet er beskadiget, eller ved alvorlig funktionsfejl. Få den repareret af en kvalificeret tekniker, der udelukkende bruger originale dele.

Er enheden egnet til professionel brug?

Nej, Powerfix HG01009 hæftemaskinen er designet til hjemmebrug og ikke professionel brug.

Hvilke materialer kan hæftes med denne hæftemaskine?

Den er egnet til hæftning af pap, isoleringsmaterialer, læder, tekstil (tekstil- eller naturfiber) og lignende tynde materialer på hårdt træ, blødt træ, spånplader eller krydsfiner.

BRUGSANVISNING HG01009 POWERFIX

Betjenings- og sikkerhetshenvisninger

FR BE

AGRAFEUSE SANS FIL

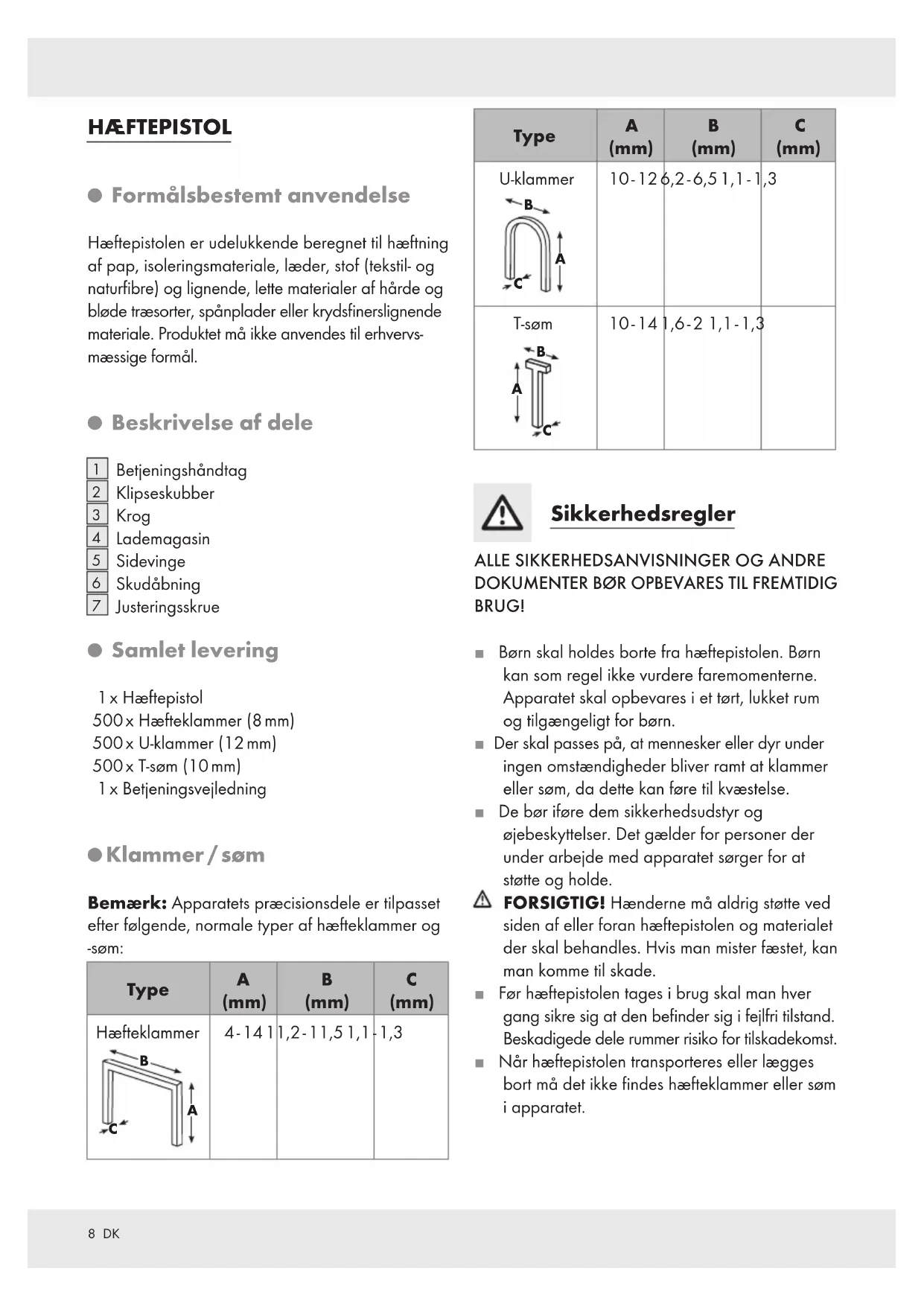

DK Brugs- og sikkerhedsanvisninger Side 8

Hæftepistolen er udelukkende beregnet til hæftning af pap, isoleringsmateriale, læder, stof (tekstil- og naturfibre) og lignende, lette materialer af hårde og bløde træsorter, spånplader eller krydsfinerslignende materiale. Produktet må ikke anvendes til erhvervs-mæssige formål.

- Beskrivelse af dele

1 Betjeningshändtag
2 Klipseskubber
3 Krog
4 Lademagasin
5 Sidevinge
6 Skudåbning
7 Justeringsskrue

- Samlet levering

1 x Hæftepistol

500× Hæfteklammer (8 mm)

500× U-klammer (12 mm)

500×T-søm (10 mm)

1 x Betjeningsvejledning

- Klammer / söm

Bemærk: Apparatets præcisionsdele er tilpasset efter følgende, normale typer af hæfteklammer og -søm:

Type	A(mm)	B(mm)	C(mm)
Hæfteklammer	4-141	1,2-11,51,1	-1,3

Type	A(mm)	B(mm)	C(mm)
U-klammer	10-12	6,2-6,5	1,1-1,3
T-søm	10-14	1,6-2	1,1-1,3

Sikkerhedsregler

ALLE SIKKERHEDSANVISNINGER OG ANDRE DOKUMENTER B∅R OPBEVARES TIL FREMTIDIG BRUG!

Børn skal holdes borte fra hæftepistolen. Børn kan som regel ikke vurdere faremomenterne. Apparatet skal opbevares i et tørt, lukket rum og tilgængeligt for børn.

Der skal passes på, at mennesker eller dyr under ingen omstændigheder bliver ramt at klammer eller søm, da dette kan føre til kvæstelse.

De bør iføre dem sikkerhedsudstyr og øjebeskyttelser. Det gælder for personer der under arbejde med apparatet sørger for at støtte og holde.

⚠ FORSIGTIG! Hænderne må aldrig støtte ved siden af eller foran hæftepistolen og materialet der skal behandles. Hvis man mister fæstet, kan man komme til skade.

Før hæftepistolen tages i brug skal man hver gang sikre sig at den befinder sig i fejlfri tilstand. Beskadigede dele rummer risiko for tilskadekomst.

Når hæftepistolen transporteres eller lægges bort må det ikke findes hæfteklammer eller søm i apparatet.

- Betjening

- Påfyldning af klammer / søm

⚠ FORSIGTIG! Der må kun anvendes de klammer og søm der er beskrevet i nærværende vejledning (se „Klammer / søm“). Kun sådan undgår man at maskinen bliver beskadiget.

Man går til værks på følgende måde:

1. Klammeskyderen 2 trykkes let indad og trækkes samtidig nedefter. Klammeskyderen 2 trækkes derpå helt ud af magasinet 4 (se illustration A).

2. Klammer og T-søm skubbes ind i magasinet 4.

⚠ FORSIGTIG! Sørg for at klammer og anbringes rigtigt i magasinet (se illustrationerne B, C, D).

1. Klammeskyderen 2 føres atter ind i magasinet 4. Klammeskyderen 2 trykkes let indad og trækkes samtidig opefter så den bliver fikseret.

- Indstilling af slagkraft

⚠ FORSIGTIG! Justeringsskruen 7 må aldrig drejes komplet ud af hæftepistolen. Noget sådant rummer risiko for beskadigelse af maskinen.

□ Justeringsskruen 7 drejes ud i drejeretningen ○ hvis slagkraften skal reduceres.

□Justeringsskruen 7 drejes indaf i drejeretningen ○ hvis slagkraften skal forøges.

Hæftning

⚠ FORSIGTIG! Hænderne må aldrig støtte ved siden af eller foran hæftepistolen og materialet der skal behandles. Hvis man mister fæstet, kan man komme til skade.

Man går således til værks:

1. Mundingen 6 trykkes ind imod det sted hvor der skal hæftes.

2. Eventuelt tilpasser man maskinens slagkraft til materialer, klammer eller søm.

3. Aftrækkeren 1 trykkes kraftigt nedad.

Udløs

apparatet kun när det ligger fast på den side, som skal bearbejdes.

Hæftepistolen er blandt ander velegnet til følgende anvendelser:

- Fastgørelse af betræk på siddeflader på stole.

- Fastgørelse af 1/4 kantlister på overgangsområder af væg- og gulvbelægninger.

- Spænding og hæftning af lærreder i billedrammer.

- Fastgørelse af beskyttelsesfolier for materialer til varmeisolering.

- Fastgørelse af dekorationsmaterialier.

- Clips fjernes

⚠ PAS PÅ! FARE FOR PERSONSKADER!

Vær opmærksom på, at betjeningshåndtaget 1 ikke trykkes ved en fejl.

□Krogen 3 skubbes under klammerne eller sømhovedet (se illustration F).

□ Den bageste del af hæftepistolen løftes let opad, så klammen eller sømmet kan trækkes ud af emnet.

- Fastklemte hæfteklammer skal tages ud af maskinen

Under arbejdet kan klammer og søm sætte sig fast i hæftepistolen. Klammer der har sat sig fast, fjernes sådan:

1. Klammeskyderen 2 trykkes let indad og trækkes samtidig nedefter. Klammeskyderen 2 trækkes derpå helt ud af magasinet 4.

2. Hæftepistolen vendes om så magasinet 4 vender opad.

3. Magasinet 4 trykkes ved sidestøtterne 5 bagud, og magasinet 4 trækkes opad (se illustration E).

4. De fastklemte klammer trækkes ud af magasinet 4.
5. Magasinet 4 trykkes bagud ved sidestøtterne 5 og trykkes nedad indtil det läser sig fast, så magasinet 4 fikseres igen.

Bemærk: Hæftepistolen skal tages ud af drift i tilfælde af større uregelmæssigheder (beskadigelser af huset osv.). Hæftepistolen skal i givet fald repareres af en fagmand. Vær opmærksom på at der kun må anvendes originale reservedele ved reparationer.

- Rensning og pleje

☐ Produktet skal altid være ren, tør og fri for olie eller smøringsfedt.
□ Brug en let fugtig, fnugfri klud til rengøringen.

Bortskaffelse

Emballagen består af miljøvenlige materialer der kan bortskaffes over genbrugsstationen.

Du kan høre mere om mulighederne for bortskaffelse af et udtjent produkt ved at henvende dig til din kommune eller din bys forvaltning.
