Producttype	Handmatige nietmachine
Merk	Powerfix
Model	HG01009
Correct gebruik	Nieten van karton, isolatie, leer, textiel, hardhout, zachthout, spaanplaat of multiplex (niet-professioneel gebruik)
Geschikte nieten	Nieten type 4-141 (breedte 1,2-11,5 mm, dikte 1,1-1,3 mm)
Geschikte U-nieten	10-12 mm breed, 6,2-6,5 mm rug, dikte 1,1-1,3 mm
Geschikte T-spijkers	10-14 mm lengte, kopdiameter 1,6-2 mm, dikte 1,1-1,3 mm
Inhoud verpakking	1 nietmachine, 500 nieten 8 mm, 500 U-nieten 12 mm, 500 T-spijkers 10 mm, handleiding
Vermogensinstelling	Stelschroef om de slagkracht te verhogen of te verlagen
Magazijncapaciteit	Onderlader, capaciteit ongeveer 100 nieten (schatting)
Hoofdfuncties	Nieten, spijkeren, nieten verwijderen met haak, vastgelopen nieten vrijmaken
Reiniging en onderhoud	Reinigen met een licht vochtige, pluisvrije doek; schoon en gesmeerd houden
Veiligheidsvoorschriften	Draag een veiligheidsbril, houd uw handen niet voor de opening, buiten bereik van kinderen houden
Repareerbaarheid	Bij ernstige storing, laat repareren door een gekwalificeerde technicus met originele onderdelen
Recycling	Verpakking recyclebaar; informeer bij uw gemeente over recycling van het product

Veelgestelde vragen - HG01009 POWERFIX

Hoe laad ik nieten in de Powerfix HG01009 nietmachine?

Druk de duwer lichtjes naar binnen terwijl u hem naar beneden trekt, en verwijder hem vervolgens volledig uit de onderlader. Plaats de nieten of T-spijkers in de juiste richting (zie afbeeldingen B, C, D van de handleiding). Breng de duwer weer omhoog door hem naar binnen te drukken en lichtjes omhoog te trekken om hem vast te zetten.

Welke soorten nieten en spijkers zijn geschikt?

De handleiding beveelt nieten van type 4-141 aan (breedte 1,2-11,5 mm), U-nieten van 10-12 mm breed en T-spijkers van 10-14 mm lang. De dikte moet tussen 1,1 en 1,3 mm liggen. Gebruik alleen de aanbevolen nieten en spijkers om schade aan het apparaat te voorkomen.

Hoe stel ik de slagkracht in?

Draai aan de stelschroef op de nietmachine: tegen de klok in om het vermogen te verlagen, met de klok mee om het te verhogen. Draai de schroef nooit helemaal los om schade aan het apparaat te voorkomen.

Hoe verwijder ik een vastgelopen niet uit de nietmachine?

Verwijder eerst de duwer uit het magazijn. Draai de nietmachine zodat het magazijn naar boven wijst. Druk op de zijflappen om het magazijn te ontgrendelen en schuif het naar boven. Verwijder de vastgelopen nieten en schuif het magazijn weer omlaag, druk op de zijflappen om het vast te zetten.

Hoe verwijder ik een niet uit een oppervlak?

Gebruik de haak op de nietmachine: schuif deze onder de niet of de spijkerkop en trek het achterste deel van de nietmachine omhoog om de niet los te maken. Let op dat u niet per ongeluk op de hendel drukt.

Welke veiligheidsvoorschriften moet ik volgen?

Draag altijd een veiligheidsbril. Houd uw handen nooit naast of voor de uitwerp opening. Houd het apparaat buiten bereik van kinderen. Controleer voor transport of opslag of het magazijn leeg is.

Hoe reinig ik de nietmachine?

Gebruik een licht vochtige, pluisvrije doek om de nietmachine schoon te maken. Houd het schoon en vrij van overtollig vet en olie.

Wat moet ik doen bij een ernstige storing?

Gebruik de nietmachine niet meer als de behuizing beschadigd is of bij een ernstige storing. Laat het repareren door een gekwalificeerde technicus en gebruik uitsluitend originele onderdelen.

Is het apparaat geschikt voor professioneel gebruik?

Nee, de Powerfix HG01009 nietmachine is ontworpen voor huishoudelijk gebruik, niet voor professioneel gebruik.

Welke materialen kan ik met deze nietmachine nieten?

Het is geschikt voor het nieten van karton, isolatiemateriaal, leer, textiel (textielvezel of natuurlijke vezel) en soortgelijke dunne materialen op hardhout, zachthout, spaanplaat of multiplex.

GEBRUIKSAANWIJZING HG01009 POWERFIX

Bedienings- en veiligheidsinstructies

DE AT CH

HANDTACKER-SET

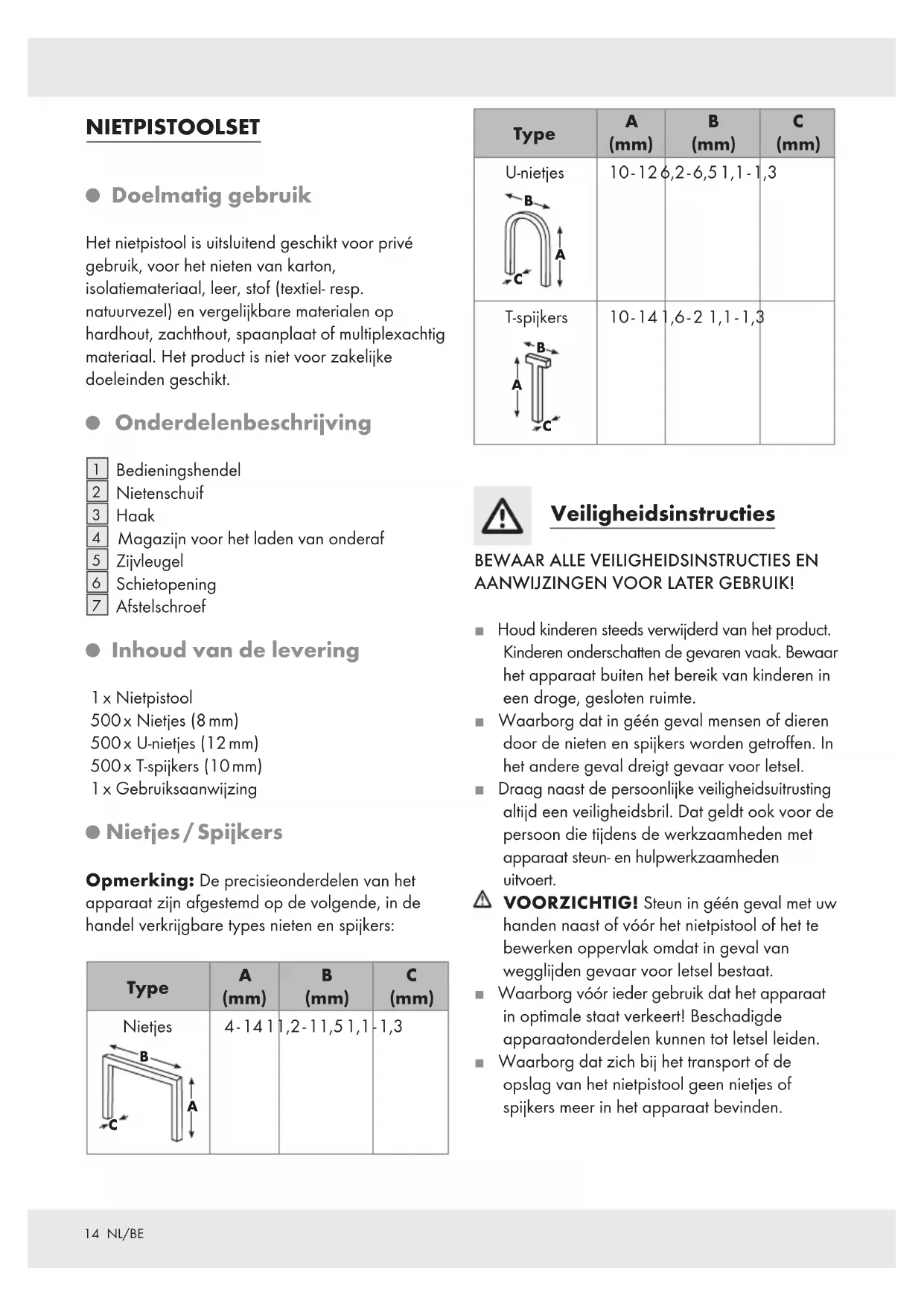

NL /BE Bedienings- en veiligheidsinstructies Pagina 14

Het nietpistool is uitsluitend geschikt voor privé gebruik, voor het nieten van karton, isolatiemateriaal, leer, stof (textiel- resp. natuurvezel) en vergelijkbare materialen op hardhout, zachthout, spaanplaat of multiplexachtig materiaal. Het product is niet voor zakelijke doeleinden geschikt.

- Onderdelenbeschrijving

1 Bedieningshendel
2 Nietenschuif
3 Haak
4 Magazijn voor het laden van onderaf
5 Zijvleugel
6 Schietopening
7 Afstelschroef

- Inhoud van de levering

1 x Nietpistool
500× Nietjes (8 mm)
500× U-nietjes (12 mm)
500× T-spijkers (10 mm)
1 x Gebruiksaanwijzing

● Nietjes / Spijkers

Opmerking: De precisieonderdelen van het apparaat zijn afgestemd op de volgende, in de handel verkrijgbare types nieten en spijkers:

Type	A(mm)	B(mm)	C(mm)
Nietjes	4-14 1	1,2-11,5 1,1	-1,3

Type	A(mm)	B(mm)	C(mm)
U-nietjes	10-12	6,2-6,5	1,1-1,3
T-spijkers	10-14	1,6-2	1,1-1,3

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

Houd kinderen steeds verwijderd van het product. Kinderen onderschatten de gevaren vaak. Bewaar het apparaat buiten het bereik van kinderen in een droge, gesloten ruimte.
■ Waarborg dat in géén geval mensen of dieren door de nieten en spijkers worden getroffen. In het andere geval dreigt gevaar voor letsel.
- Draag naast de persoonlijke veiligheidsuitrusting altijd een veiligheidsbril. Dat geldt ook voor de persoon die tijdens de werkzaamheden met apparaat steun- en hulpwerkzaamheden uitvoert.

⚠️ VOORZICHTIG! Steun in géén geval met uw handen naast of vóór het nietpistool of het te bewerken oppervlak omdat in geval van wegglijden gevaar voor letsel bestaat.

■ Waarborg vóór ieder gebruik dat het apparaat in optimale staat verkeert! Beschadigde apparaatonderdelen kunnen tot letsel leiden.
■ Waarborg dat zich bij het transport of de opslag van het nietpistool geen nietjes of spijkers meer in het apparaat bevinden.

Bediening

● Nietjes / spijkers bijvullen

⚠ VOORZICHTIG! Gebruik alléén de in deze handleiding beschreven nietjes en spijkers (zie „Nietjes / spijkers”). In het andere geval dreigt gevaar voor schade aan het apparaat.

Werkwijze:

1. Druk de nietenschuif 2 iets naar binnen en trek hem daarbij naar beneden. Trek de nietenschuif 2 vervolgens compleet uit het magazijn 4 (zie afb. A).

2. Schuif de nietjes en T-spijkers in het magazijn 4.

⚠ VOORZICHTIG! Let op de juiste plaatsing van de nietjes en T-spijkers (zie afb. B, C, D).

1. Schuif de nietenschuif 2 weer in het magazijn 4. Druk de nietenschuif 2 iets naar binnen en duw hem daarbij iets naar boven om hem te fixeren.

- Slagkracht instellen

⚠️ VOORZICHTIG! Draai de afstelschroef7 nooit compleet uit het nietpistool. Het apparaat kan hierdoor worden beschadigd.

□ Draai de afstelschroef 7 in draairichting eruit om de slagkracht te verminderen.

□ Draai de afstelschroef 7 in draairichting ∪ erin om de slagkracht te verhogen.

Nieten

⚠VOORZICHTIG! Steun in géén geval met uw handen naast of vóór het nietpistool of het te bewerken oppervlak omdat in geval van wegglijden gevaar voor letsel bestaat.

Werkwijze:

1. Druk de schietopening 6 op de plaats die u vast wilt nieten.
2. Pas de slagkracht eventueel aan het materiaal, de nieten of de spijkers aan.
3. Druk de bedieningshendel 1 goed naar beneden.

Opmerking: Het apparaat mag alleen geactiveerd worden, als het stevig tegen de te

bewerken plek ligt.

Toepassingsvoorbeelden:

Het nietpistool is onder andere geschikt voor de volgende toepassingen:

• Bevestiging van bekledingsstoffen op zitvlakken van stoelen.
• Bevestiging van 1/4 randlijsten in het overgangsbereik van wandbekleding en vloerbedekking.
• Spannen en nieten van doeken op schilderijlijsten
• Bevestiging van beschermingsfolie voor isolatiemateriaal bij de warmte-isolatie.
• Bevestiging van decoratiemateriaal.

- Nietjes verwijderen

VOORZICHTIG! GEVAAR VOOR LETSEL!

Let op de dat u de bedieningshendel 1 niet abusievelijk indrukt.

□ Schuif de haak 3 onder de nietjes of de spijkerkop (zie afb. F).
□ Trek het achterste gedeelte van het nietpistool naar boven om het nietjes resp. de spijker uit het werkstuk te trekken.

- Vastgeklemde nietjes uit het nietpistool verwijderen

Tijdens de werkzaamheden kunnen nietjes en spijkers in het nietpistool blijven steken. Verwijder de vastzittende nietjes als onderstand beschreven:

1. Druk de nietenschuif 2 iets naar binnen en trek hem daarbij naar beneden. Trek de nietenschuif 2 vervolgens compleet uit het magazijn 4.
2. Draai het nietpistool om, zodat het magazijn 4 naar boven wijst.
3. Druk het magazijn 4 aan de zijvleugels 5 naar achteren en trek het magazijn 4 naar boven (zie afb. E).

4. Verwijder nu de vastzittende nietjes uit het magazijn 4.

5. Druk het magazijn 4 aan de zijvleugel 5 naar achteren en druk het naar beneden totdat het vastklikt om het magazijn 4 weer te fixeren.

Opmerking: Neem het nietpistool in geval van ernstigere storingen (schade aan de behuizing enz.) niet meer in gebruik. Laat het nietpistool eventueel door een gekwalificeerde vakman repareren. Let op dat in geval van een reparatie alléén originele onderdelen worden gebruikt.

- Reiniging en onderhoud

□ Het product moet steeds schoon, droog en vrij van olie of andere smeermiddelen zijn.
□ Gebruik voor het schoonmaken een iets vochtige, niet pluizende doek.

- Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via de plaatselijke recyclingdiensten kunt afvoeren.

Informatie over de mogelijkheden, om het uitgediende artikel na gebruik af te voeren verstrekt uw gemeentelijke overheid.
