HG01009 - Manuelle Heftmaschine POWERFIX - Kostenlose Bedienungsanleitung

Produkttyp	Manueller Hefter
Marke	Powerfix
Modell	HG01009
Bestimmungsgemäße Verwendung	Heften von Pappe, Isoliermaterial, Leder, Textilien, Hartholz, Weichholz, Spanplatten oder Sperrholz (nicht professioneller Gebrauch)
Kompatible Heftklammern	Heftklammern Typ 4-141 (Breite 1,2-11,5 mm, Dicke 1,1-1,3 mm)
Kompatible U-Klammern	10-12 mm Breite, 6,2-6,5 mm Rücken, Dicke 1,1-1,3 mm
Kompatible T-Nägel	10-14 mm Länge, Kopfdurchmesser 1,6-2 mm, Dicke 1,1-1,3 mm
Lieferumfang	1 Hefter, 500 Heftklammern 8 mm, 500 U-Klammern 12 mm, 500 T-Nägel 10 mm, Bedienungsanleitung
Einstellung der Schlagkraft	Einstellschraube zum Erhöhen oder Verringern der Schlagkraft
Magazinkapazität	Unterlademagazin, Kapazität ca. 100 Heftklammern (geschätzt)
Hauptfunktionen	Heften, Nageln, Entfernen von Klammern mit Haken, Lösen festsitzender Klammern
Reinigung und Pflege	Mit einem leicht feuchten, fusselfreien Tuch reinigen; sauber und geschmiert halten
Sicherheitshinweise	Schutzbrille tragen, Hände nicht vor die Öffnung halten, außerhalb der Reichweite von Kindern aufbewahren
Reparaturfähigkeit	Bei schwerwiegenden Störungen von einem qualifizierten Techniker mit Originalteilen reparieren lassen
Recycling	Verpackung recycelbar; Informationen zum Recycling des Produkts bei der Gemeindeverwaltung einholen

Häufig gestellte Fragen - HG01009 POWERFIX

Wie lade ich die Heftklammern in den Powerfix HG01009 Hefter?

Drücken Sie den Schieber leicht nach innen und ziehen Sie ihn nach unten, dann entfernen Sie ihn vollständig aus dem unteren Magazin. Setzen Sie die Heftklammern oder T-Nägel richtig ausgerichtet ein (siehe Abbildungen B, C, D im Handbuch). Schieben Sie den Schieber zurück, indem Sie ihn nach innen drücken und leicht nach oben ziehen, um ihn zu fixieren.

Welche Arten von Heftklammern und Nägeln sind kompatibel?

Das Handbuch empfiehlt Heftklammern Typ 4-141 (Breite 1,2-11,5 mm), U-Klammern mit 10-12 mm Breite und T-Nägel mit 10-14 mm Länge. Die Dicke sollte zwischen 1,1 und 1,3 mm liegen. Verwenden Sie nur die empfohlenen Heftklammern und Nägel, um Schäden am Gerät zu vermeiden.

Wie stelle ich die Schlagkraft ein?

Drehen Sie die Einstellschraube am Hefter: gegen den Uhrzeigersinn, um die Kraft zu verringern, im Uhrzeigersinn, um sie zu erhöhen. Schrauben Sie die Schraube niemals ganz heraus, um das Gerät nicht zu beschädigen.

Wie entferne ich eine festsitzende Heftklammer aus dem Hefter?

Entfernen Sie zuerst den Schieber aus dem Magazin. Drehen Sie den Hefter, sodass das Magazin nach oben zeigt. Drücken Sie die seitlichen Laschen, um das Magazin zu entriegeln, und schieben Sie es nach oben. Entfernen Sie die festsitzenden Klammern, setzen Sie das Magazin wieder ein und drücken Sie die Laschen, um es zu verriegeln.

Wie entferne ich eine Heftklammer von einer Oberfläche?

Verwenden Sie den Haken am Hefter: schieben Sie ihn unter die Klammer oder den Nagelkopf und ziehen Sie die Rückseite des Hefters nach oben, um die Klammer zu lösen. Achten Sie darauf, nicht versehentlich den Hebel zu betätigen.

Welche Sicherheitshinweise sind zu beachten?

Tragen Sie stets eine Schutzbrille. Halten Sie Ihre Hände nicht seitlich oder vor die Auswurföffnung. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf. Überprüfen Sie vor dem Transport oder der Lagerung, dass das Magazin leer ist.

Wie reinige ich den Hefter?

Verwenden Sie ein leicht feuchtes, fusselfreies Tuch zur Reinigung. Halten Sie ihn sauber und frei von überschüssigem Fett und Öl.

Was tun bei einem schwerwiegenden Defekt?

Verwenden Sie den Hefter nicht mehr, wenn das Gehäuse beschädigt ist oder eine schwerwiegende Fehlfunktion vorliegt. Lassen Sie ihn von einem qualifizierten Techniker ausschließlich mit Originalteilen reparieren.

Ist das Gerät für den professionellen Einsatz geeignet?

Nein, der Powerfix HG01009 Hefter ist für den Hausgebrauch und nicht für den professionellen Einsatz konzipiert.

Welche Materialien können mit diesem Hefter geheftet werden?

Er eignet sich zum Heften von Pappe, Isoliermaterial, Leder, Textilien (Fasern oder natürliche Stoffe) und ähnlichen dünnen Materialien auf Hartholz, Weichholz, Spanplatten oder Sperrholz.

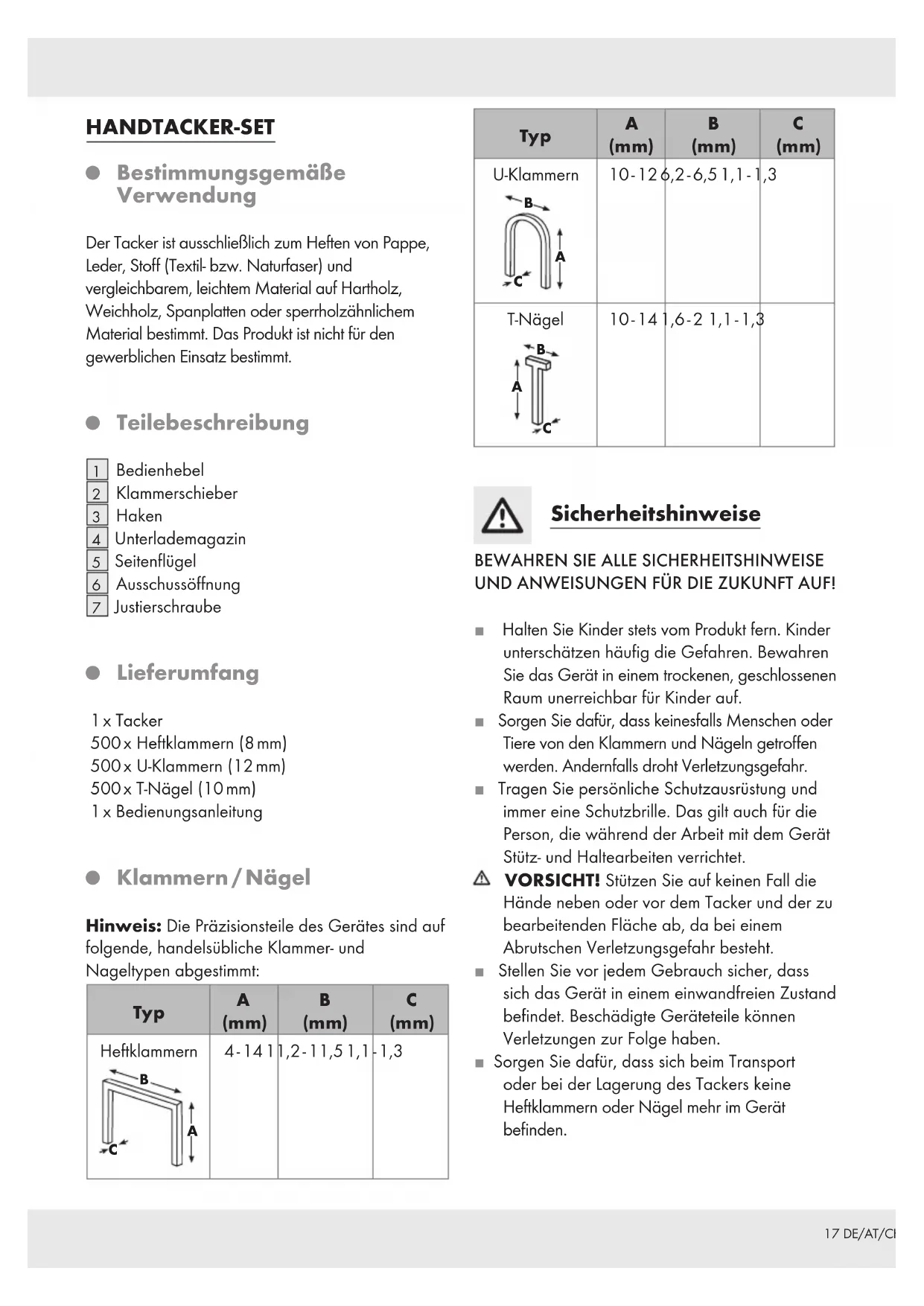

BEDIENUNGSANLEITUNG HG01009 POWERFIX

Bedienungs- und Sicherheitshinweise

DE/AT/CH Bedienungs- und Sicherheitshinweise

Seite

- Bestimmungsgemäße Verwendung

Der Tacker ist ausschließlich zum Heften von Pappe, Leder, Stoff (Textil- bzw. Naturfaser) und vergleichbarem, leichtem Material auf Hartholz, Weichholz, Spanplatten oder sperrholzähnlichem Material bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

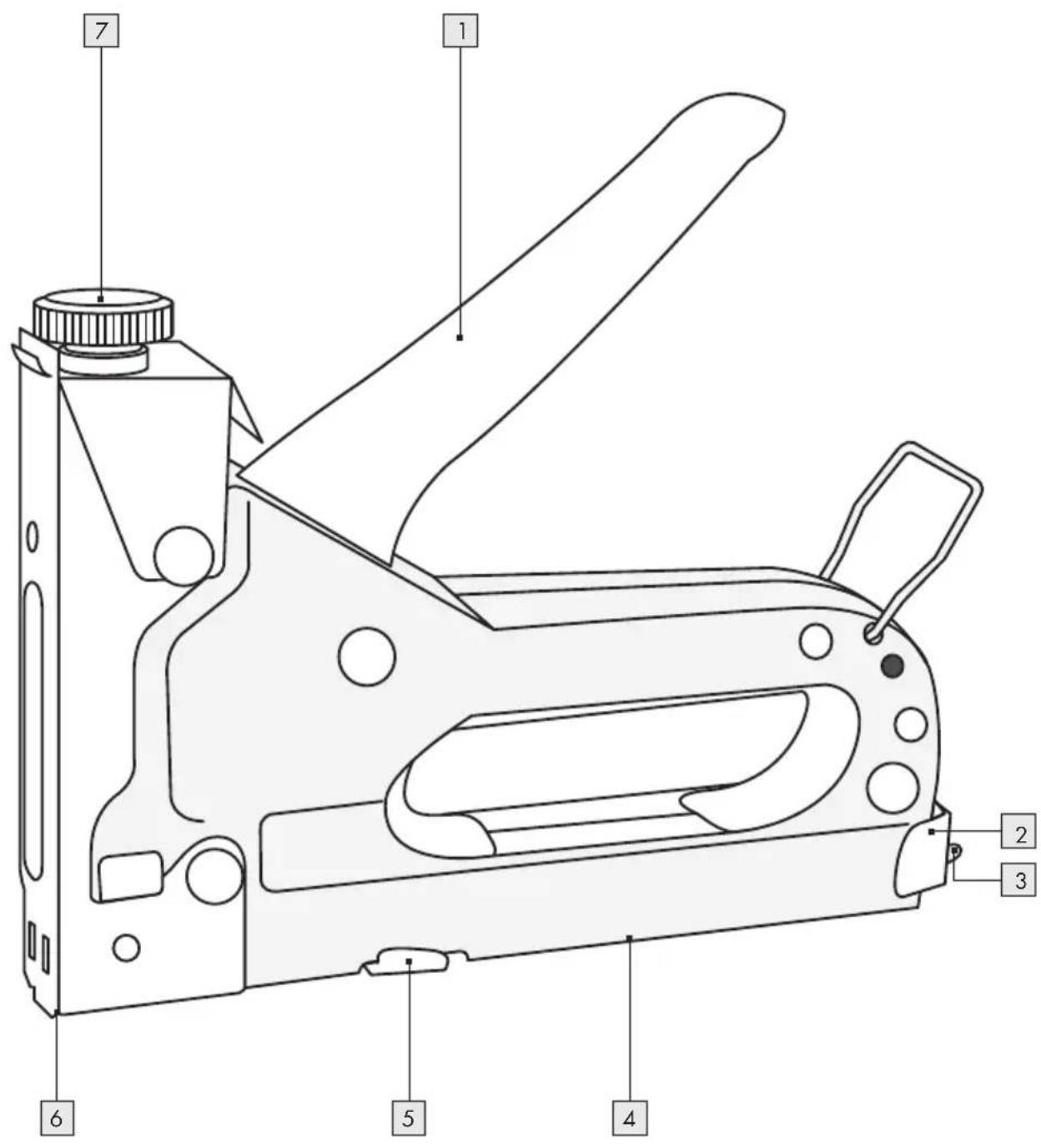

- Teilebeschreibung

1 Bedienhebel
2 Klammerschieber
3 Haken
4 Unterlademagazin
5 Seitenflügel
6 Ausschussöffnung
7 Justierschraube

Lieferumfang

1 x Tacker

500 x Heftklammern (8 mm)

500× U-Klammern (12 mm)

500× T-Nägel (10 mm)

1 x Bedienungsanleitung

- Klammern/Nägel

Hinweis: Die Präzisionsteile des Gerätes sind auf folgende, handelsübliche Klammer- und Nageltypen abgestimmt:

Typ	A(mm)	B(mm)	C(mm)
Heftklammern	4-141	1,2-11,51,1	-1,3

Typ	A(mm)	B(mm)	C(mm)
U-Klammern	10-12	6,2-6,5	1,1-1,3
T-Nägel	10-14	1,6-2	1,1-1,3

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

Halten Sie Kinder stets vom Produkt fern. Kinder unterschätzen häufig die Gefahren. Bewahren Sie das Gerät in einem trockenen, geschlossenen Raum unerreichbar für Kinder auf.
Sorgen Sie dafür, dass keinesfalls Menschen oder Tiere von den Klammern und Nägeln getroffen werden. Andernfalls droht Verletzungsgefahr.
- Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das gilt auch für die Person, die während der Arbeit mit dem Gerät Stütz- und Haltearbeiten verrichtet.

⚠ VORSICHT! Stützen Sie auf keinen Fall die Hände neben oder vor dem Tacker und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

■ Stellen Sie vor jedem Gebrauch sicher, dass sich das Gerät in einem einwandfreien Zustand befindet. Beschädigte Geräteteile können Verletzungen zur Folge haben.

■ Sorgen Sie dafür, dass sich beim Transport oder bei der Lagerung des Tackers keine Heftklammern oder Nägel mehr im Gerät befinden.

Bedienung

- Klammern/Nägel auffüllen

⚠ VORSICHT! Verwenden Sie nur die in dieser Bedienungsanleitung beschriebenen Klammern und Nägel (siehe „Klammern / Nägel“). Andernfalls drohen Beschädigungen des Gerätes.

Gehen Sie wie folgt vor:

1. Drücken Sie den Klammerschieber 2 leicht nach innen und ziehen Sie ihn dabei nach unten. Ziehen Sie den Klammerschieber 2 anschließend komplett aus dem Unterlademagazin 4 heraus (siehe Abb. A).
2. Schieben Sie die Klammern und T-Nägel in das Unterlademagazin 4.
   ⚠ VORSICHT! Achten Sie auf das richtige Einlegen der Klammern und T-Nägel. (siehe Abb. B, C, D).
3. Schieben Sie den Klammerschieber 2 wieder in das Unterlademagazin 4. Drücken Sie den Klammerschieber 2 nach innen und ziehen Sie ihn leicht nach oben, um ihn zu fixieren.

● Schlagkraft einstellen

⚠ VORSICHT! Drehen Sie die Justierschraube 7 niemals komplett aus dem Tacker heraus. Beschädigungen des Gerätes können die Folge sein.

Drehen Sie die Justierschraube 7 in Drehrichtung heraus, um die Schlagkraft zu verringern.

Drehen Sie die Justierschraube 7 in Drehrichtung hinein, um die Schlagkraft zu erhöhen.

Heften

⚠ VORSICHT! Stützen Sie auf keinen Fall die Hände neben oder vor dem Tacker und der zu bearbeitenden Fläche ab, da bei einem Abrutschen Verletzungsgefahr besteht.

Gehen Sie wie folgt vor:

1. Pressen Sie die Ausschussöffnung 6 auf die Stelle, die Sie heften wollen.
2. Passen Sie ggf. die Schlagkraft den Materialien, Klammern oder Nägeln an.
3. Drücken Sie den Bedienhebel 1 kräftig nach unten.

Hinweis: Das Gerät nur dann auslösen, wenn es fest auf der zu bearbeitenden Stelle anliegt.

Anwendungsbeispiele:

Der Tacker eignet sich unter anderem für folgende Anwendungen:

• Befestigen von Bezugsstoffen an Sitzflächen von Stühlen.
• Befestigen von 14 Randleisten an Übergangsbereichen von Wand- und Bodenbelag.
• Spannen und Heften von Leinwänden an Bilderrahmen.
• Befestigen von Schutzfolien für Isolationsmaterialien bei der Wärmedämmung.
  -BefestigenvonDekomaterialien.

- Klammern entfernen

VORSICHT! VERLETZUNGESGEFAHR!

Achten Sie darauf, dass Sie nicht versehentlich den Bedienhebel 1 drücken.

☐ Schieben Sie den Haken 3 unter die Klammer oder den Nagelkopf (siehe Abb. F).
☐ Ziehen Sie den hinteren Teil des Tackers nach oben, um die Klammer bzw. den Nagel aus dem Werkstück zu lösen.

- Festgeklemmte Klammern aus dem Tacker entfernen

Während der Arbeit können sich Klammern und Nägel im Tacker verklemmen. Entfernen Sie klemmende Klammern wie folgt:

1. Drücken Sie den Klammerschieber 2 leicht

nach innen und ziehen Sie ihn dabei nach unten. Ziehen Sie den Klammerschieber 2 anschließend komplett aus dem Unterlade-magazin 4 heraus.

1. Drehen Sie den Tacker um, so dass das Unterlademagazin 4 nach oben zeigt.
2. Drücken Sie das Unterlademagazin 4 an den Seitenflügeln 5 nach hinten und ziehen Sie das Unterlademagazin 4 nach oben (siehe Abb. E).
3. Entfernen Sie nun die festgeklemmten Klammern vorsichtig aus dem Unterlademagazin 4.
4. Drücken Sie das Unterlademagazin 4 an den Seitenflügeln 5 nach hinten und drücken Sie es nach unten bis es einrastet, um das Unterlademagazin 4 wieder zu fixieren.

Hinweis: Nehmen Sie den Tacker bei größeren Störungen (Beschädigungen am Gehäuse etc.) außer Betrieb. Lassen Sie den Tacker ggf. von einer qualifizierten Fachkraft reparieren. Achten Sie darauf, dass bei eventuellen Reparaturen nur Originalersatzteile verwendet werden.

● Reinigung und Pflege

□ Das Produkt muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.
□ Verwenden Sie zur Reinigung ein leicht angefeuchtetes, fusselfreies Tuch.

- Entsorgung

/erpackung besteht aus

umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
