PHTS 14 A1 - Handmatige nietmachine POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Handnietmachine
Merk	Powerfix
Model	PHTS 14 A1
Beoogd gebruik	Nieten van karton, isolatiemateriaal, leer, textiel op hardhout, zacht hout, spaanplaat of multiplex. Niet bedoeld voor professioneel gebruik.
Geschikte nieten	Platte nieten: 4–14 mm lang, 1,2–1,5 mm breed, 1,1–1,3 mm dik; U-nieten: 10–12 mm lang, 6,2–6,5 mm breed, 1,1–1,3 mm dik; T-spijkers: 10–14 mm lang, 1,6–2 mm breed, 1,1–1,3 mm dik
Inhoud van de verpakking	1 handnietmachine, 500 nieten 8 mm, 500 U-nieten 12 mm, 500 T-spijkers 10 mm, 1 gebruiksaanwijzing
Type lading	Onderlader
Afstelling van de slagkracht	Stelschroef om de kracht te verhogen of te verlagen
Veiligheidsmechanisme	Plaats uw handen niet naast of voor de uitwerpopening. Draag een veiligheidsbril. Buiten bereik van kinderen bewaren.
Onderhoud en reiniging	Reinig met een licht vochtige, pluisvrije doek. Houd schoon en vrij van olie/vet.
Materialen van de verpakking	Recyclebare materialen
Repareerbaarheid	Bij ernstige storingen (beschadigde behuizing, enz.) laten repareren door een gekwalificeerde technicus met originele onderdelen.

Veelgestelde vragen - PHTS 14 A1 POWERFIX

Hoe laad ik nieten of spijkers?

Duw de schuif 2 naar binnen en trek hem naar beneden om hem volledig uit de onderlader 4 te verwijderen. Plaats de nieten of T-spijkers in de lader, schuif de schuif vervolgens weer omhoog door hem naar binnen te duwen en omhoog te trekken om hem vast te zetten.

Hoe stel ik de slagkracht in?

Draai aan de stelschroef 7: met de klok mee om de kracht te verhogen, tegen de klok in om te verlagen. Draai de schroef nooit helemaal los.

Welke soorten nieten en spijkers kan ik gebruiken?

Gebruik alleen platte nieten (4–14 mm), U-nieten (10–12 mm) en T-spijkers (10–14 mm) die voldoen aan de afmetingen in de handleiding. Onjuiste nieten kunnen het apparaat beschadigen.

Wat moet ik doen als er een niet vastzit in het apparaat?

Verwijder de schuif 2 uit de lader 4. Draai de nietmachine zodat de lader naar boven wijst. Schuif de lader naar achteren door op de zijklepjes 5 te drukken en til hem op. Verwijder de vastzittende nieten, schuif de lader vervolgens weer naar voren door op de klepjes te drukken tot hij vastklikt.

Hoe verwijder ik een reeds vastgezette niet?

Plaats de haak 3 onder de kop van de niet of spijker en trek het achterste deel van de nietmachine omhoog om hem los te maken. Zorg dat u niet per ongeluk op de hendel 1 drukt.

Kan de nietmachine worden gebruikt op beton of metaal?

Nee. De nietmachine is alleen ontworpen om te nieten op hout (hard, zacht, spaanplaat, multiplex). Gebruik hem niet op harde oppervlakken zoals beton of metaal, dit kan het gereedschap beschadigen.

Hoe reinig en onderhoud ik de nietmachine?

Reinig het apparaat met een licht vochtige, pluisvrije doek. Houd het schoon en vrij van olie of vet. Dompel de nietmachine nooit onder in water.

Is de nietmachine geschikt voor professioneel gebruik?

Nee. Het model PHTS 14 A1 is bedoeld voor huishoudelijk gebruik (klussen, hobby's). Voor intensief gebruik kiest u een professioneel gereedschap.

Wat moet ik doen als de nietmachine niet meer goed werkt?

Controleer eerst of de lader niet leeg of verstopt is. Blijft het probleem bestaan (beschadigde behuizing, vastgelopen mechanisme), laat het apparaat dan repareren door een gekwalificeerde technicus met uitsluitend originele onderdelen.

Kan ik nieten van andere merken gebruiken?

Het wordt aanbevolen om de meegeleverde Powerfix-nieten en -spijkers te gebruiken of die exact voldoen aan de gespecificeerde afmetingen. Andere merken zijn mogelijk niet compatibel en kunnen het apparaat beschadigen.

GEBRUIKSAANWIJZING PHTS 14 A1 POWERFIX

Bedienings- en veiligheidsinstructies

DE AT CH

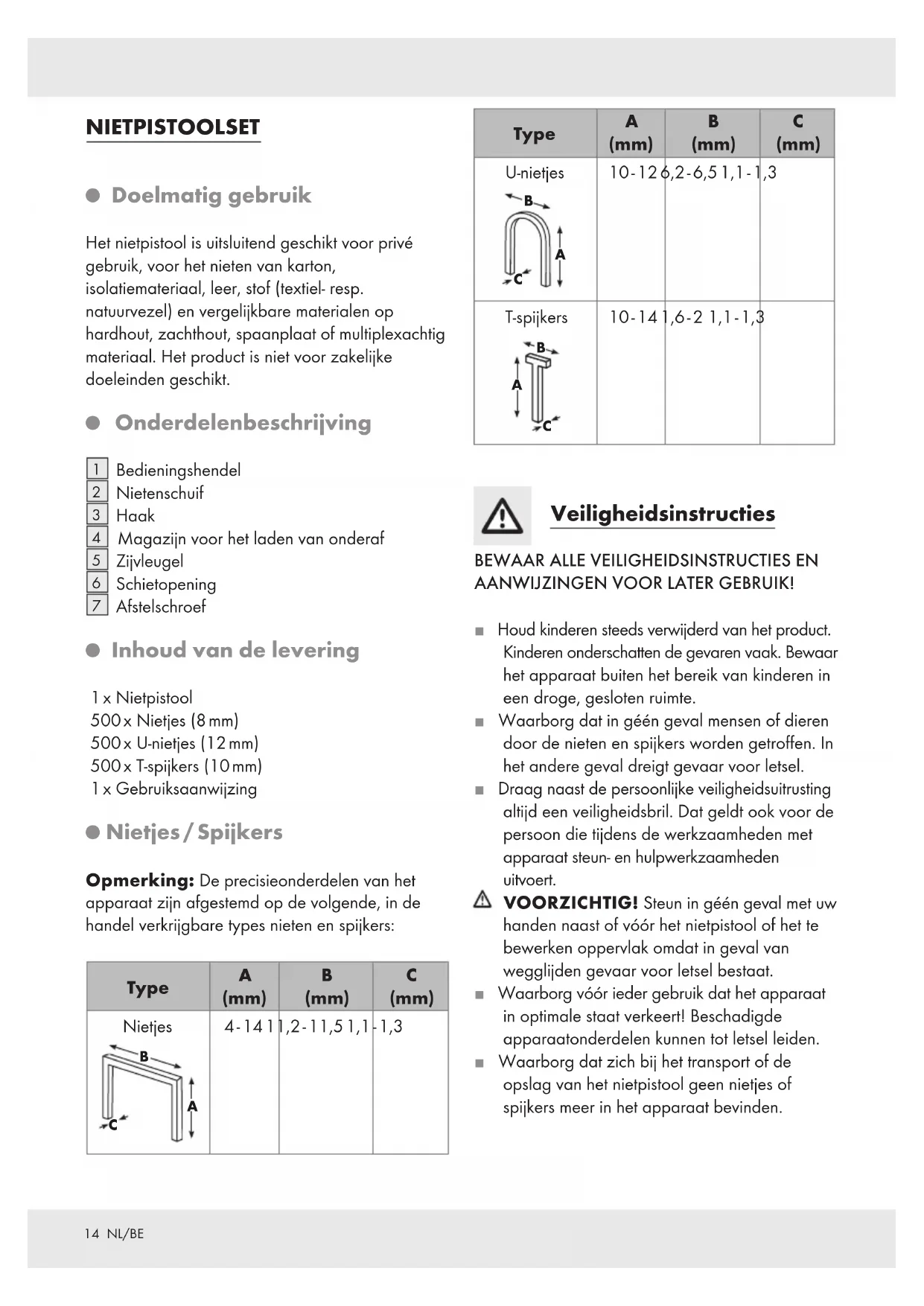

HANDTACKER-SET

Het Nietpistool is uitsluitend geschikt voor privé gebruik, voor het nielen van karton, isolatiematerialial, leer, stof (textiel- resp. naturevzel) en vergelijkbare materialen op hardhout, zachthout, spaanplaat of multiplexachtig materiaal. Het product is Niet voor zakelijk doeleinden geschikt.

- Onderdelenbeschrijving

1 Bedieningshendel
2 Nietenschuif
3 Haak
4 Magazijn voor het laden van onderaf
5 Zijvleugel
6 Schietopening
7 Afstelschroef

Inhoud van de levering

1 x Nietpistol
500× Nietjes (8mm)
500× U-nietjes (12mm)
500× T-spijkers (10mm)
1 x Gebruiksaanwijzing

Nietjes / Spijkers

Opmerking: De precisieonderdelen van het apparatusaatijken afgestemd op de volgende, in de handel verkrijgbare types Nieten en spijkers:

Type	A(mm)	B(mm)	C(mm)
Nietjes	4-141	1,2-11,51,1	1,3

Type	A(mm)	B(mm)	C(mm)
U-nietjes	10-12	6,2-6,5 1,1-1,3
T-spijkers	10-14	1,6-2 1,1-1,3

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

Houd kinderen steeds verwijderd van het product. Kinderen onderschatten de gezaren vaak. Bewaar het apparaat buiten het bereik van kinderen in een droge, gesloten ruimte.
Waarborg dat in geén geval mensen of dieren door de Nieten en spijkers worden getroffen. In het andere geval dreigt gevaar voor letsel.
Draag naast de persoonlijke veiligheidsuitrusting alsijd een veiligheidsbril. Dat geldt ook voor de persoon die fijdens de werkzaamheden met apparaat steun- en hulpwerkzaamheden uitvoert.
VOORZICHTIG! Steun in geén geval met uw handen naast of voor het nielpstool of het te bewerken oppervlak odomat in geval van wegliiden gevaar voor letsel bestaat.
Waarborg voor ieder gebruik dat het apparata in optimale staat verkeert! Beschadigde apparatanderdelen konnen tot letsel leiden.
Waarborg dat zich bij het transport of de opslag van het nielpistool geen nietjes of spijkersmeer in het apparaat bevinden.

Bediening

- Nietjes / spijkers bijvullen

VOORZICHTIG! Gebruik allén de in deze handleiding beschreiben niedjes en spijkers (zie "Nietjes / spijkers"). In het andere geval dreigt gevaar voor schade aan het apparaat.

Werkwijze:

1. Druk de Nietenschuif 2 iets maar binnen en trek hem waar bijং een beneden.Trek de Nietenschuif 2 nervolgens compleet uith het magazijn 4 (zie afb.A).

2. Schuif de niedjes en T-spijkers in het magazijn 4.

VOORZICHTIG! Let op de juiste plaatsing van de Nietjes en T-spijkers (zie afb. B, C, D).

1. Schuif de niedenschuif 2 weer in het magazijn 4.Druk de niedenschuif 2 iets waar bennen duw hem waar bij iets waar boven om hem te fixeren.

- Slagkracht instellen

VOORZICHTIG! Draai de afstelschroef7 nooit compleet uit het nielpistool. Het apparaat kan hierdoor worden beschadigd.

Draai de afstelschroef 7 in draairichting eruit om de slagkracht te verminderen.

Draai de afstelschroef in draairichting erin om de slagkracht te verhogen.

Nieten

VOORZICHTIG! Steun in geen geval met uw handen naast of voor het nielpstool of het te bewerken oppervlak odomat in geval van weglijden gevaar voor letsel bestaat.

Werkwijze:

1. Druk de schietopening op de planta die u vast wiltieten.

2. Pas de slagkracht eventueel aan het materiaal, de Nieten of de spijkers aan.

3. Druk de bedieningshendel goed maar beneden.

Opmerking: Het apparaat mag alleen geactiveerd worden, als het stevig gegen de te

bewerken plek ligt.

Toepassingsvoorbeelden:

Het nichtpistol is onder andere geschikt voor de volgende toepassingen:

• Bevestiging van bekledingsstoffen op zitvlakken van stoelen.
• Bevestiging van 14 randlijsten in het overgangsbereik van wandbekleding en vloerbedekking.
• Spannen en Nieten van doeken op scholderijljsten
• Bevestiging van beschermingsfolie voor isolatiematerialiaal bij de warmte-isolatie.
• Bevestiging van decoratiematerialial.

Nietjes verwijderen

VOORZICHTIG! GEVAAR VOOR LETSEL!

Let op de dat u de bedieningshendel 1]niet abusievelijk indrukt.

Schuif de haak 3 onder de niedjes of de spijkerkop (zie afb. F).

Trek het achefterste gedeelte van het nielpistool waar boven om het Nietjes resp. de spijker uith het werkstuk te trekken.

Vastgeklemde niedjes uith het nietpistool verwijderen

Tijdens de werkzaamheden können niedjes en spijkers in het nielpstool blijven steken. Verwijder de vastzittende niedjes als onderstand beschreiben:

1. Druk de niemenschuif 2 iets waar binnen en trek hem waar bijaar beneden.Trek de niemenschuiF 2 verrolgens compleet uit het magazijn 4.
2. Draai het nielpistool om, zodat het magazijn 4 aan boven wijt.
3. Druk het magazijn 4 aan de zichvleugels 5 waar achefteren en trek het magazijn 4aar boven (zie afb.E).

4. Verwijder nu de vastzittende nitjets uith het magazijn 4.

5. Druk het magazijn 4 aan de zijvleugel 5 waar achefteren en druk het maar beneden totdat het vastklikt om het magazijn 4 weer te fixeren.

Opmerking: Neem het niempstool in geval van ernstigere storingen (schade aan de behuizing enz.) Niet meer in gebruik. Laat het niempstool eventueel door een gekwalificeerdevakman repareren. Let op dat in geval van een reparatie alleén originele onderdelen worden gebruikt.

Reiniging en onderhoud

Het product moet steeds schoon, droog en vrij van olie of andere smeermiddelen zich.
Gebruik voor het schoonmaken eenietsvochtige, Niet pluizende doeK.

Verwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kurz afvoeren.

Informatie over de möglichkheden, om het uitgediendearticel na gebruik af te voeren verstrekt uw gemeentelijkke overheid.
