HG03067 - Thermomètre POWERFIX - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HG03067 POWERFIX au format PDF.
| Type de produit | Thermomètre infrarouge |
| Marque | Powerfix |
| Modèle | HG03067 |
| Dimensions | env. 18 x 12 x 4,2 cm |
| Poids (sans pile) | env. 170 g |
| Alimentation | 1 pile 9V (type 6F22 ou 6LR61) |
| Plage de mesure | -50 °C à +380 °C (-58 °F à +716 °F) |
| Précision de mesure | Pour T > 0 °C : ±1,5 °C ou ±1,5 % ; pour T < 0 °C : ±3 °C ou ±3 % |
| Type de laser | Classe 2 |
| Longueur d'onde laser | 650 nm |
| Puissance de sortie laser | < 1 mW |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de l'air | ≤ 75 % |
| Affichage | Écran LCD avec rétroéclairage |
| Fonctions principales | Mesure infrarouge sans contact, pointeur laser, affichage des écarts de température (couleur et son), sélection d'unité °C/°F, arrêt automatique après 60 s |
| Entretien et nettoyage | Nettoyer avec un chiffon sec non pelucheux ; pour saleté tenace, chiffon humide avec liquide vaisselle ; ne pas laisser pénétrer de corps étrangers dans le détecteur ; nettoyer l’ouverture avec air comprimé léger |
| Sécurité | Ne pas regarder dans le faisceau laser ; ne pas utiliser en atmosphère explosive ou humide ; respecter les consignes relatives aux piles ; usage privé uniquement |
| Garantie | 3 ans à compter de la date d'achat |
| Utilisation prévue | Mesure de température de surface, usage privé en intérieur/sec |
| Pièces détachées et réparabilité | Non disponibles ; en cas de panne, contacter le service après-vente |
FOIRE AUX QUESTIONS - HG03067 POWERFIX
Questions des utilisateurs sur HG03067 POWERFIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice HG03067 - POWERFIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HG03067 de la marque POWERFIX.
MODE D'EMPLOI HG03067 POWERFIX
Instructions d'utilisation et consignes de sécurité
ES
DETECTOR TÉRMICO POR INFRARROJOS
FR / BE Instructions d'utilisation et consignes de sécurité Page 28
Fonctionnement ......Page 29
Descriptif des pièces......Page 29
Contenu de la livraison......Page 30
Caractéristiques techniques......Page 30
Indications de sécurité ......Page 30
Consignes de sécurité relatives aux piles......Page 31
Avant la mise en service
Mise en place / remplacement de la pile......Page 32
Mise en marche
Mise en marche et arrêt Page 33
Choisir l'unité de température....Page 33
Mesure de la température......Page 34
Afficher l'écart de température Page 35
Affichage de la valeur de référence......Page 35
Choisir la plage de tolérance......Page 35
Numériser l'écart de température......Page 36
Exemple d'utilisation Page 36
Affichage de l'usure de la batterie ......Page 36
Dépannage......Page 37
Entretien et nettoyage......Page 38
Mise au rebut......Page 38
Garantie Page 38

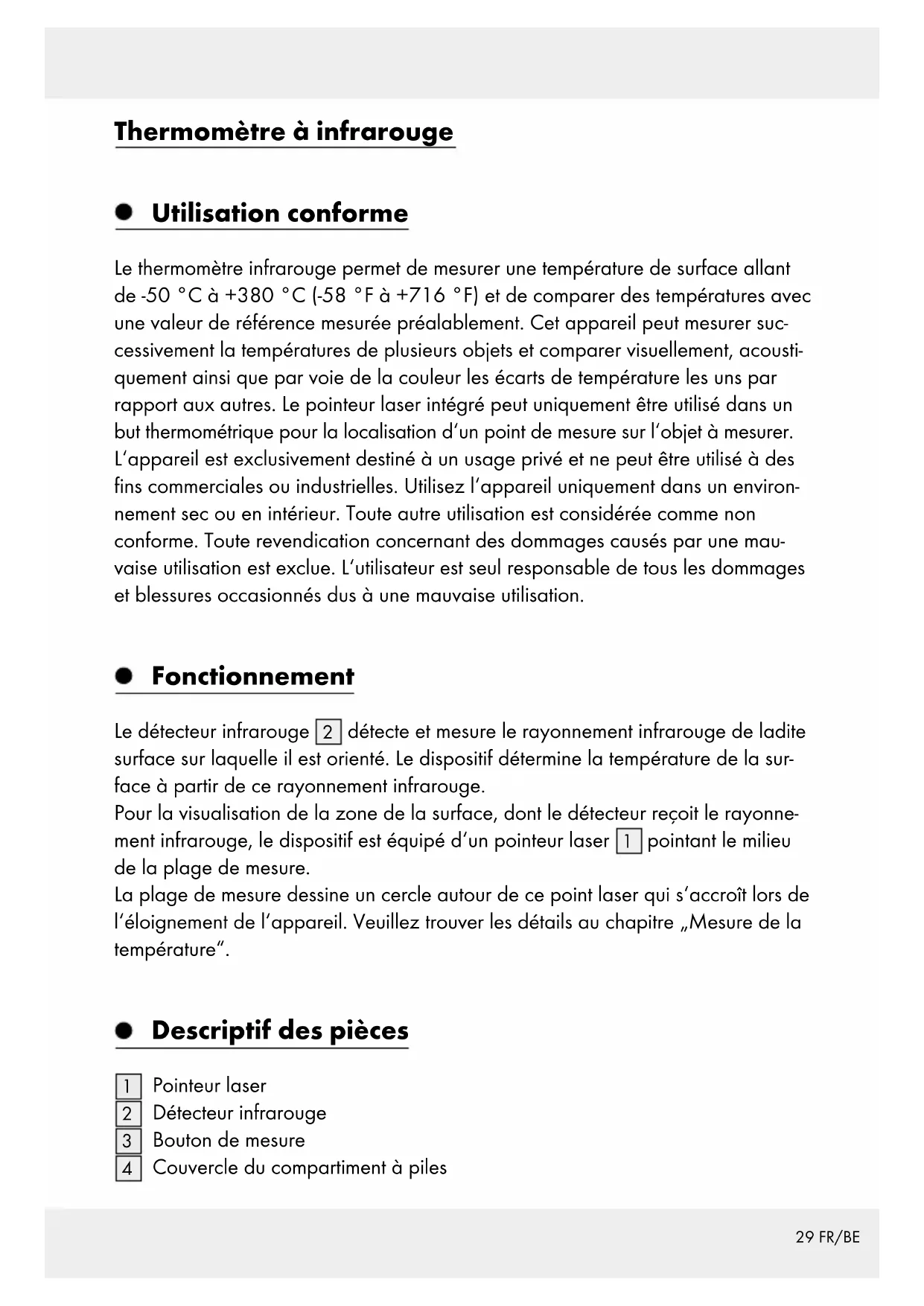

Thermomètre à infrarouge
- Utilisation conforme
Le thermomètre infrarouge permet de mesurer une température de surface allant de -50 °C à +380 °C (-58 °F à +716 °F) et de comparer des températures avec une valeur de référence mesurée préalablement. Cet appareil peut mesurer successivement la températures de plusieurs objets et comparer visuellement, acoustiquement ainsi que par voie de la couleur les écarts de température les uns par rapport aux autres. Le pointeur laser intégré peut uniquement être utilisé dans un but thermométrique pour la localisation d'un point de mesure sur l'objet à mesurer. L'appareil est exclusivement destiné à un usage privé et ne peut être utilisé à des fins commerciales ou industrielles. Utilisez l'appareil uniquement dans un environnement sec ou en intérieur. Toute autre utilisation est considérée comme non conforme. Toute revendication concernant des dommages causés par une mauvaise utilisation est exclue. L'utilisateur est seul responsable de tous les dommages et blessures occasionnés dus à une mauvaise utilisation.
- Fonctionnement
Le détecteur infrarouge 2 détecte et mesure le rayonnement infrarouge de ladite surface sur laquelle il est orienté. Le dispositif détermine la température de la surface à partir de ce rayonnement infrarouge.
Pour la visualisation de la zone de la surface, dont le détecteur reçoit le rayonnement infrarouge, le dispositif est équipé d'un pointeur laser 1 pointant le milieu de la plage de mesure.
La plage de mesure dessine un cercle autour de ce point laser qui s'accroît lors de l'éloignement de l'appareil. Veuillez trouver les détails au chapitre „Mesure de la température“.
- Descriptif des pièces
1 Pointeur laser
2 Détecteur infrarouge
3 Bouton de mesure
4 Couvercle du compartiment à piles
5 Écran
6 Affichage de la valeur de référence
7 Unité de température
8 Valeur mesurée
9 Choix d'une tolérance
10 ▶Touche
11 Touche °C/°F/SET
12 Touche
13 Pile 9V
- Contenu de la livraison
1 Thermomètre infrarouge
1 Pile 9V
1 Mode d'emploi
- Caractéristiques techniques
Alimentation : 1 x pile 9V (de type 6F22 ou 6LR61)
Plage de mesure : de -50 °C à +380 °C (de -58 °F à
$$ + 7 1 6 ^ {\circ} \mathrm{F}) $$
Précision de la mesure pour T > 0 °C : ±1,5 °C ou ± 1,5 % de la valeur mesurée
Précision de la mesure pour T < 0 °C : ±3 °C ou ± 3 % de la valeur mesurée
Catégorie du laser : 2
Longueur d'onde du laser : 650 nm
Puissance de sortie du laser : <1 mW
Température de fonctionnement : 0 °C à 40 °C
Humidité de l'air : ≤ 75 %
Dimensions : env. 18 x 12 x 4,2 cm
Poids sans pile : env. 170 g
Indications de sécurité
Prenez connaissance de toutes les indications de maniement et de sécurité avant d'utiliser l'appareil pour la première fois ! Fournissez également tous les documents en cas de remise du produit à un tiers !
Risque lié au rayon laser
Cet appareil contient un laser de classe 2.
N'orientez jamais le rayon laser vers d'autres personnes ou des animaux.
- Ne regardez jamais directement dans le rayon. Un rayon laser de faible intensité peut suffire à provoquer des lésions oculaires.
N'orientez jamais le laser sur des surfaces ou métaux réfléchissants. Le reflet du rayon laser peut également causer des lésions oculaires.
■ Un réglage permettant une amplification du laser est interdit. Il existe un risque de blessures !
Nous déclinons toute responsabilité en cas de dommages causés par la manipulation du dispositif laser ou par le non-respect des règles de sécurité.
Cet appareil peut être utilisé par des enfants à partir de 8 ans ainsi que par des personnes ayant des capacités physiques, psychiques ou sensorielles limitées ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation de l'appareil de manière sûre et comprennent les risques liés à son utilisation. Les enfants ne doivent pas jouer avec cet appareil. Le nettoyage et la maintenance domestique de l'appareil ne doivent pas être effectués par un enfant laissé sans surveillance.
N'utilisez pas l'article si vous constatez quelque dommage qui soit !
Tenez l'appareil à l'écart de flammes nues !
Protégez le dispositif contre l'humidité et la pénétration de liquides.
- Évitez les rayons directs du soleil.
■ Ne procédez à aucune modification de l'appareil.
ATTENTION ! RISQUE D'EXPLOSION ! Utilisez l'appareil uniquement dans des endroits exempts de risque d'incendie ou d'explosion, de liquides ou gaz inflammables.
- Consignes de sécurité relatives aux piles
AVERTISSEMENT ! DANGER DE MORT ! Les piles ne doivent pas être manipulées par des enfants.
En cas d'ingestion, consultez immédiatement un médecin !
ATTENTION ! RISQUE D'EXPLOSION ! Ne rechargez jamais
les piles à usage unique, ne les court-circuitez pas et / ou ne les ouvrez pas !
■ Ne jetez jamais les piles dans le feu ou dans l'eau !
■ Ne pas soumettre les piles à une charge mécanique.
Danger de fuite des piles
Si une pile fuit, retirez la immédiatement de l'appareil afin d'éviter tout dommage.
- Évitez tout contact avec la peau, les yeux ou les muqueuses ! En cas de contact avec l'acide d'une pile, rincez la zone touchée avec de l'eau claire et contactez immédiatement un médecin !
- Évitez d'exposer les piles à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs/rayons directs du soleil.
- Les piles longtemps inutilisées doivent être enlevées de l'appareil !
Danger d'endommagement de l'appareil
Utilisez uniquement le type de pile indiqué !
Lors de la mise en place de la pile, veillez à respecter la polarité ! Celle-ci est indiquée sur le couvercle de compartiment à pile.
- Nettoyez si nécessaire les contacts de la pile et du compartiment à pile avant d'insérer la pile.
Retirez immédiatement la pile de l'appareil si elle est usée !
- Avant la mise en service
L'écran 5 est recouvert d'un film protecteur lors du transport. Retirez tout d'abord le film de protection de l'appareil.
Pour mettre l'appareil en service, insérez la pile fournie (9 V). Suivez les directives ci-dessous :
- Mise en place/remplacement de la pile
Ouvrez le couvercle de la batterie pour insérer/remplacer la pile 13. Faites glisser le couvercle dans le sens de la flèche et le relever.
Retirez l'ancienne pile et le cas échéant insérez la nouvelle. Nettoyez si nécessaire les contacts de la pile et du compartiment à pile. Utilisez uniquement une pile 9 V de type 6F22 ou 6LR61.
Lors de la mise en place de la pile, veillez à respecter la polarité. Celle-ci est indiquée sur le couvercle de compartiment à pile (fig. C).
□ Fermez le couvercle du compartiment à piles.
Votre thermomètre infrarouge est désormais opérationnel.
- Mise en marche
Tenez la poignée de l'appareil de telle sorte que l'index puisse appuyer sur le bouton de mesure 3 et le pouce sur les touches 10 à 12.
- Mise en marche et arrêt
Appuyez sur le bouton de mesure pour allumer l'appareil. L'écran 5 s'éclaire et un court signal sonore retentit.
Appuyez sur la touche °C/°F/S pendant env. 3 secondes pour désactiver l'appareil. Deux signaux sonores retentissent.
Si vous n'utilisez plus l'appareil, le rétroéclairage de l'écran s'éteint après env. 15 secondes. L'appareil se met automatiquement hors tension après env. 60 secondes ; deux courts signales sonores l'indiquent.
- Choisir l'unité de température
Après avoir allumé est sélectionné initialement. Lorsque vous allumez l'appareil, la dernière unité de température choisie est automatiquement sélectionnée.
Pour basculer entre les unités de température (°C ou °F), appuyez brièvement sur la touche °C/°F/SET 11.
L'unité de température officielle en Europe est le °C.
- Mesure de la température
Attendez environ 30 minutes avant d'utiliser l'appareil afin de l'adapter aux conditions climatiques de l'environnement.
Appuyez et maintenez enfoncé le bouton de mesure tout en pointant la surface à mesurer avec le pointeur laser 1.
Tout en appuyant sur le bouton de mesure, la température est mesurée ; et le terme „SCAN“ apparaît sur l’écran 5.
Après avoir relâché le bouton de mesure, la dernière température mesurée est affichée sur l'écran et le pointeur laser coupé.

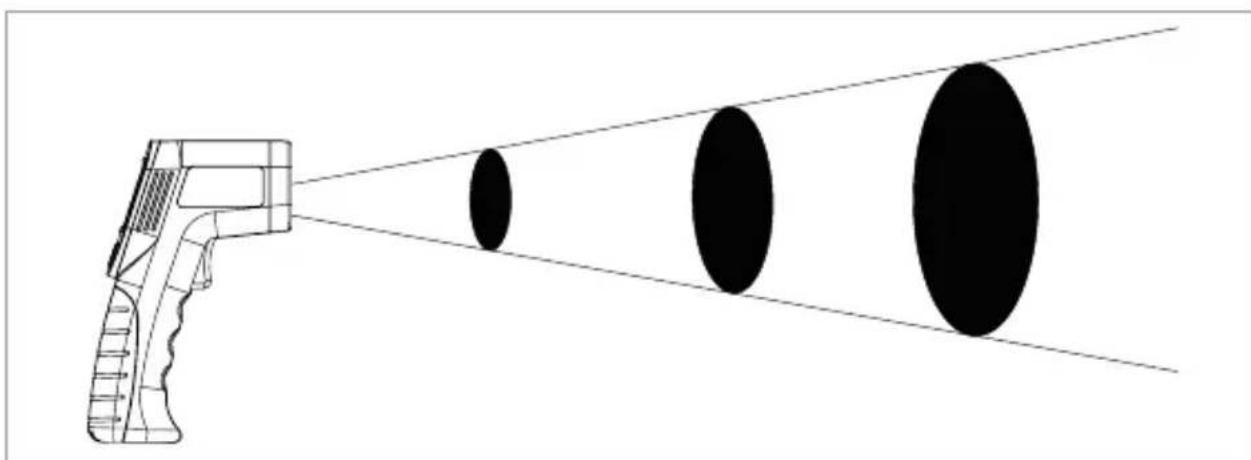

La température déterminée est la température moyenne de la surface mesurée. La surface mesurée est circulaire. Le diamètre de la surface de mesure „S“ est un douzième de la distance de la surface du détecteur à infrarouge 2 „D“. Voici quelques valeurs pour l'orientation :
| S (pour Surface-Diameter = diamètre de la surface) | 25 mm | 75 mm | 125 mm |
| D (pour Distance) 300 mm 900 mm 1500 mm |
La surface de l'objet cible doit être significativement plus grande que la zone de mesure de l'appareil. Sinon aucune mesure fiable n'est possible.
En principe, mesurez la distance de la surface de mesure la plus petite possible.
Si possible, mettre en place le dispositif de manière verticale sur la surface de mesure.
Effectuez les mesures dans des atmosphères exempts de poussière, de vapeur et de fumée.
N'effectuez pas les mesures à travers des matériaux transparents tels que le verre ou le plastique.
• Afficher l'écart de température
L'écart de température représente la différence entre une valeur de référence prédéterminée et une température mesurée. Les écarts sont affichés numériquement et en couleur sur l'écran 5. Un signal acoustique retentit de surcroît.
- Affichage de la valeur de référence
Appuyez sur le bouton de mesure et alignez le pointeur laser 1 à l'endroit dont la température servira de référence. La température s'affiche alors à l'écran 5 :
Maintenant, appuyez sur le bouton °C/°F/SET tout en maintenant le bouton de mesure 11 pour reprendre la valeur de température comme valeur de référence. Cette température est affichée sur l'écran comme un indicateur de référence 6 à côté de l'indicateur „REF“.
- Choisir la plage de tolérance
Vous pouvez configurer l'appareil selon une différence de température de référence, de telle sorte que l'appareil réagisse par un signal visuel et sonore.
Appuyez sur le bouton-10 ou le bouton-12 lorsque l'affichage de la valeur de référence 6 apparaît sur l'écran 5. Ce bouton permet de déplacer sur l'écran le symbole ▼ au-dessus de la sélection de la plage de tolérance 9 vers la droite (▶) ou à gauche (✗
Choisissez alors de l'afficher en dessous de la sélection de la plage de tolérance :
| OFF | 0,5°C1°F | 3°C5°F | 5,5°C10°F |
Numériser l'écart de température
Sélectionnez une température de référence comme décrit ci-dessus.
Appuyez sur le bouton de mesure et alignez le pointeur laser 1 à l'endroit à mesurer. La température s'affiche alors à l'écran 5 :
Maintenez le bouton de mesure lors de la numérisation et déplacez le point laser lentement et en continu sur la surface à mesurer. Les différences de température entre la valeur de référence et la valeur mesurée sont affichées comme suit :
| Présentation visuelle | Présentation sonore | Cause |
| Arrière-plan rouge | Signal sonore suivi rapide | Le seuil de température supérieure est dépassé |
| Arrière-plan vert Aucun signal sonore | Au sein de la plage de températures prédéterminée | |
| Arrière-plan bleu Signal sonore suivi lent | Le seuil de température inférieur n'est pas atteint | |
Exemple d'utilisation
Par exemple, pour étudier la pénétration d'air froid dans l'espace intérieur entre un châssis de fenêtre et la bâtisse, numérisez dans un premier temps la température autour du châssis, directement à côté de la fenêtre fermée. Sélectionnez la partie la plus chaude du châssis comme température de référence, et ensuite, par exemple, une différence de température de 3 °C / 5°F.
Maintenant numérisez à nouveau et uniformément directement à côté du châssis de la fenêtre. Une possible entrée d'air froid d'une différence de plus de 3 °C / 5°F est indiquée par un affichage de couleur bleue et par une signal sonore lent.
- Affichage de l'usure de la batterie
Le symbole de la pile paraît sur l'écran est trop faible.
5 lorsque la tension de la pile
Lorsque ce symbole apparaît, insérez, comme décrit dans „Insérer/remplacer la pile,, une nouvelle pile.
Une pile vide peut présenter un risque de fuite. En outre, une faible tension de la pile entraîne une imprécision de mesure comme spécifié dans „Caractéristiques techniques“.
Dépannage
Remarque : L'appareil se compose d'éléments électroniques sensibles. Certaines interférences dues aux appareils à transmission radio placés à proximité sont donc possibles. Si vous remarquez des défaillances lors du fonctionnement, éloignez les sources d'interférences se trouvant à proximité de l'appareil.
Remarque : Les décharges électrostatiques peuvent entraîner des dysfonctionnements.
En cas de dysfonctionnements de ce type, retirez la pile pendant quelques instants et remettez-la en place.
Le tableau ci-dessous permet de localiser et de résoudre les défauts mineurs :
| Dysfonctionnement | Cause possible Remède | |
| Rien ne s'affiche à l'écran 5. | La pile 13 est mal insérée. | Insérez la pile selon l'illustration sur le couverture de compartiment de pile 4 (fig. C). |
| La pile est vide. Insérez une nouvelle pile | ||
| Sur l'écran apparaît "L0". | La température mesurée est inférieure à la plage de mesure (<-50 °C ou -58 °F). | La mesure d'une telle température n'est pas possible avec cet instrument. |
| Sur l'écran apparaît "H". | La température mesurée est supérieure à la plage de mesure (>+380 °C ou +716 °F). | |
- Entretien et nettoyage
Évitez toute infiltration d'eau dans l'appareil lors du nettoyage.
Nettoyez le produit régulièrement avec un chiffon sec et non-pelucheux.
Pour la saleté tenace, utilisez un chiffon humide avec du liquide vaisselle.
Assurez-vous qu'aucun corps étranger ne pénètre l'ouverture du détecteur infrarouge 2. Si nécessaire, nettoyez l'ouverture uniquement avec de l'air comprimé léger.
- Mise au rebut
L'emballage se compose de matières recyclables, qui peuvent être mises au rebut dans les déchetteries locales.
Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.
Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques des métaux lourds sont les suivants : Cd = cadmium, Hg = mercure, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles usagées dans les conteneurs de recyclage de la commune.
●Garantie
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.
L'appareil a été fabriqué selon des critères de qualité stricts et contrôlé consciencieusement avant sa livraison. En cas de défaillance, vous êtes en droit de retourner ce produit au vendeur. La présente garantie ne constitue pas une restriction de vos droits légaux.
Cet appareil bénéficie d'une garantie de 3 ans à compter de sa date d'achat. La durée de garantie débute à la date d'achat. Veuillez conserver le ticket de caisse original. Il fera office de preuve d'achat.
Si un problème matériel ou de fabrication devait survenir dans 3 ans suivant la date d'achat de ce produit, nous assurons à notre discrétion la réparation ou le remplacement de l'appareil sans frais supplémentaires. La garantie prend fin si le produit est endommagé suite à une utilisation inappropriée ou à un entretien défaillant.
La garantie couvre les vices matériels et de fabrication. Cette garantie ne s'étend pas aux pièces du produit soumises à une usure normale (p. ex. des batteries) et qui, par conséquent, peuvent être considérées comme des pièces d'usure, ni aux dommages sur des composants fragiles, comme des interrupteurs, des batteries et des éléments fabriqués en verre.
CE
