| Tipo di prodotto | Termometro a infrarossi |
| Marca | Powerfix |
| Modello | HG03067 |
| Dimensioni | circa 18 x 12 x 4,2 cm |
| Peso (senza batteria) | circa 170 g |
| Alimentazione | 1 batteria 9V (tipo 6F22 o 6LR61) |
| Campo di misura | -50 °C a +380 °C (-58 °F a +716 °F) |
| Precisione di misura | Per T > 0 °C : ±1,5 °C o ±1,5 % ; per T < 0 °C : ±3 °C o ±3 % |
| Tipo di laser | Classe 2 |
| Lunghezza d'onda laser | 650 nm |
| Potenza di uscita laser | < 1 mW |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Umidità dell'aria | ≤ 75 % |
| Display | Schermo LCD con retroilluminazione |
| Funzioni principali | Misura a infrarossi senza contatto, puntatore laser, visualizzazione delle deviazioni di temperatura (colore e suono), selezione dell'unità °C/°F, spegnimento automatico dopo 60 s |
| Manutenzione e pulizia | Pulire con un panno asciutto che non lascia pelucchi; per sporco ostinato, panno umido con detersivo per piatti; non far penetrare corpi estranei nel sensore; pulire l'apertura con aria compressa leggera |
| Sicurezza | Non guardare nel fascio laser; non utilizzare in atmosfera esplosiva o umida; rispettare le indicazioni relative alle batterie; uso privato esclusivamente |
| Garanzia | 3 anni dalla data di acquisto |
| Uso previsto | Misura della temperatura superficiale, uso privato in interni/asciutto |
| Ricambi e riparabilità | Non disponibili; in caso di guasto, contattare il servizio post-vendita |
Domande frequenti - HG03067 POWERFIX
Domande degli utenti su HG03067 POWERFIX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Termometro in formato PDF gratuitamente! Trova il tuo manuale HG03067 - POWERFIX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HG03067 del marchio POWERFIX.
MANUALE UTENTE HG03067 POWERFIX
Indicazioni per l'uso e per la sicurezza
IAN 271160
Garantie....Pagina 50
Utilizzo secondo la destinazione d'uso....Pagina 65
Principio di funzionamento......Pagina 65
Descrizione dei componenti ...... Pagina 65
Contenuto della confezione....Pagina 66
Dati tecnici ...... Pagina 66
Avvertenze per la sicurezza ...... Pagina 67
Avvertenze di sicurezza per le batterie......Pagina 68
Prima della messa in funzione....Pagina 68
Inserimento / sostituzione delle batterie...... Pagina 69
Avvio
Accensione e spegnimento....Pagina 69
Scelta dell'unità di temperatura....Pagina 69
Misurazione temperatura....Pagina 70
Indicazione sbalzo di temperatura....Pagina 71
Impostazione valore referenziale ...... Pagina 71
Selezione tolleranza....Pagina 71
Scansione sbalzo di temperatura ...... Pagina 72
Esempio di utilizzo....Pagina 72
Visualizzazione della batteria....Pagina 72
Risoluzione dei problemi......Pagina 73
Manutenzione e pulizia ...... Pagina 73
Garanzia....Pagina 74

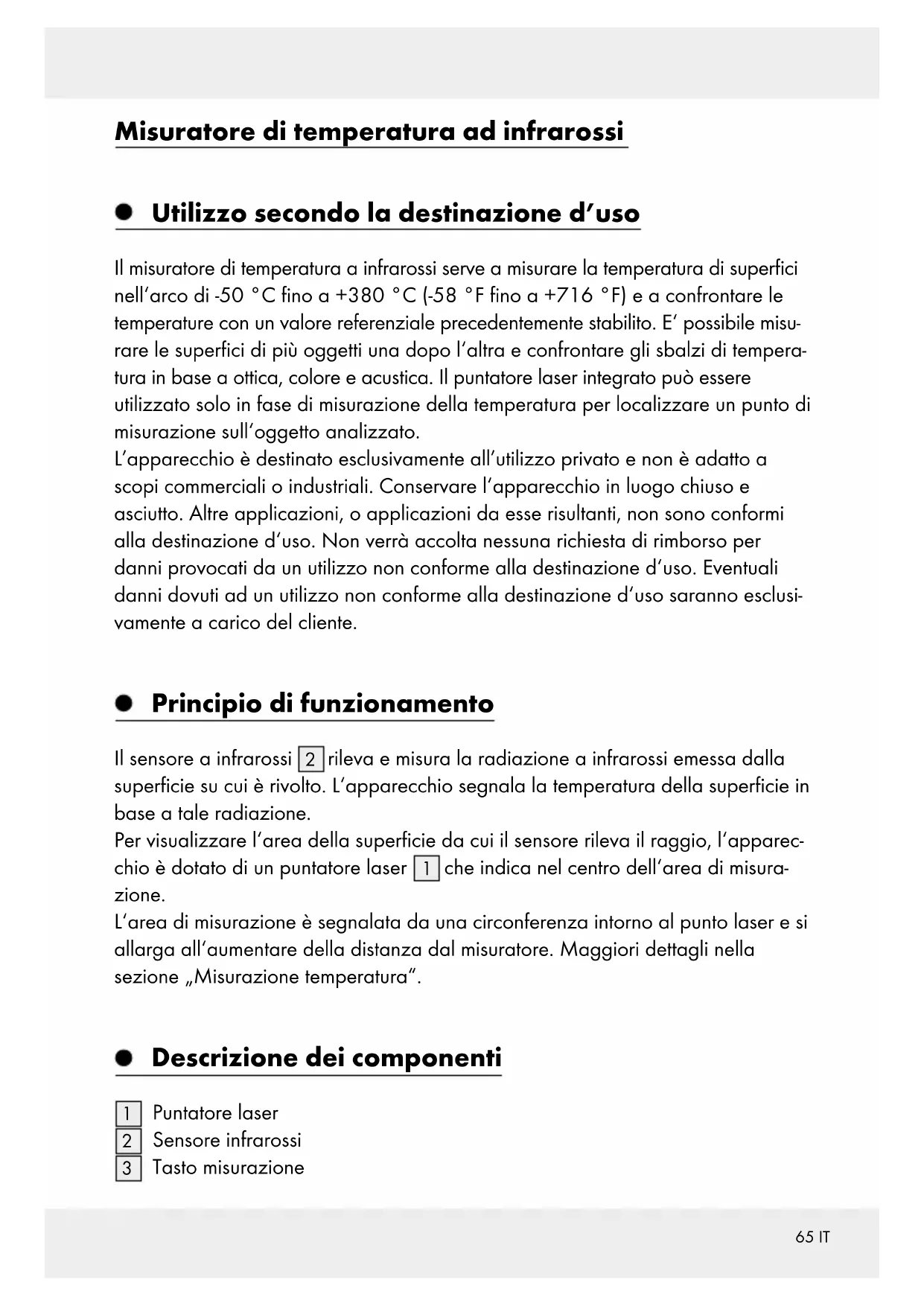

Misuratore di temperatura ad infrarossi
- Utilizzo secondo la destinazione d'uso
Il misuratore di temperatura a infrarossi serve a misurare la temperatura di superfici nell'arco di -50 °C fino a +380 °C (-58 °F fino a +716 °F) e a confrontare le temperature con un valore referenziale precedentemente stabilito. E' possibile misurare le superfici di più oggetti una dopo l'altra e confrontare gli sbalzi di temperatura in base a ottica, colore e acustica. Il puntatore laser integrato può essere utilizzato solo in fase di misurazione della temperatura per localizzare un punto di misurazione sull'oggetto analizzato.
L'apparecchio è destinato esclusivamente all'utilizzo privato e non è adatto a scopi commerciali o industriali. Conservare l'apparecchio in luogo chiuso e asciutto. Altre applicazioni, o applicazioni da esse risultanti, non sono conformi alla destinazione d'uso. Non verrà accolta nessuna richiesta di rimborso per danni provocati da un utilizzo non conforme alla destinazione d'uso. Eventuali danni dovuti ad un utilizzo non conforme alla destinazione d'uso saranno esclusivamente a carico del cliente.
- Principio di funzionamento
Il sensore a infrarossi 2 rileva e misura la radiazione a infrarossi emessa dalla superficie su cui è rivolto. L'apparecchio segnala la temperatura della superficie in base a tale radiazione.
Per visualizzare l'area della superficie da cui il sensore rileva il raggio, l'apparecchio è dotato di un puntatore laser 1 che indica nel centro dell'area di misurazione.
L'area di misurazione è segnalata da una circonferenza intorno al punto laser e si allarga all'aumentare della distanza dal misuratore. Maggiori dettagli nella sezione „Misurazione temperatura“.
- Descrizione dei componenti
1 Puntatore laser
2 Sensore infrarossi
3 Tasto misurazione
4 Coperchio vano portabatterie
5 Display
6 Indicatore valore referenziale
7 Unità temperatura
8 | Valore misurazione
9 Scelta tolleranza
10 Tasto
11 Tasto °C/°F/SET
12 Tasto
13 Batteria rettangolare 9 V
- Contenuto della confezione
1 Misuratore di temperatura a infrarossi
1 Batteria rettangolare da 9 V
1 Manuale di istruzioni
• Dati tecnici
Alimentazione: batteria rettangolare 1 x 9 V
(tipo 6F22 o 6LR61)
Area di misurazione: -50 °C fino a +380 °C
(-58 °F fino a +716 °F)
Precisione di misurazione per T > 0 °C: ± 1,5 °C o ±1,5% del valore di
misurazione
Precisione di misurazione per T < 0 °C: ± 3 °C o ±3% del valore di misurazione
Classe laser: 2
Lunghezza onde del laser: 650 nm
Potenza di uscita del laser: <1 mW
Temperatura di esercizio: 0 °C fino a 40 °C
Umidità dell'aria: ≤ 75 %
Dimensioni: ca. 18 x 12 x 4,2 cm
Peso senza batteria: ca. 170 g
Avvertenze per la sicurezza
Prima dell'uso leggere attentamente tutte le istruzioni e le avvertenze di sicurezza allegate al prodotto! In caso di cessione del prodotto a terzi, consegnare anche l'intera documentazione del prodotto!
Pericolo a causa di irraggiamento laser
L'apparecchio è dotato di una classe laser 2.
Non indirizzare mai il raggio laser su persone o animali.
Non guardare direttamente nel raggio. Un solo debole irraggiamento laser può provocare danni agli occhi.
Non dirigere mai il raggio laser verso superfici o materiali riflettenti. Anche un raggio laser riflesso può provocare danni agli occhi.
E' vietata qualsiasi modifica per aumentare la potenza del raggio laser. Sussiste pericolo di lesioni!
Il produttore non assume alcuna responsabilità per manipolazione delle impostazioni laser né per l'inosservanza delle avvertenze di sicurezza.
Questo attrezzo può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. I bambini non devono giocare con questo prodotto. La pulizia e la manutenzione non devono essere eseguite da bambini senza la supervisione di un adulto.
Non utilizzare l'articolo se risulta essere danneggiato.
Tenere lontane le fiamme dall'apparecchio!
■ Proteggere l'apparecchio dall'umidità e da penetrazioni liquide.
- Evitare di esporre il prodotto all'azione diretta dei raggi solari.
Non effettuare modifiche al prodotto.
AVVERTENZA! PERICOLO DI ESPLOSIONE! Non utilizzare l'apparecchio in luoghi in cui sussiste il pericolo di incendio o esplosione, ad esempio in prossimità di liquidi o gas infiammabili.
- Avvertenze di sicurezza per le batterie
ATTENZIONE! PERICOLO DI MORTE! Le batterie vanno tenute fuori
dalla portata dei bambini.
In caso di ingerimento consultare subito un medico!
Non esercitare alcuna pressione meccanica sulle batterie.
Pericolo di perdite delle batterie
Nel caso di perdite dalle batterie, rimuoverle subito dall'apparecchio per evitare danni!
- Evitare il contatto con pelle, occhi e mucose! In caso di contatto con gli acidi delle batterie risciacquare le aree affette con acqua corrente e chiedere immediatamente l'intervento di un medico!
- Evitare condizioni e temperature estreme che potrebbero avere influenza sulle batterie, quali ad esempio vicinanza a caloriferi/irraggiamento solare diretto.
Rimuovere dall'apparecchio le batterie non utilizzate per parecchio tempo!
Pericolo di danno all'apparecchio
Utilizzare esclusivamente il tipo di batterie indicato!
■ Prestare attenzione alla polarità corretta quando vengono inserite le batterie!
Questa è indicata sul coperchio del vano portabatterie.
Se necessario, pulire i contatti delle batterie e del vano portabatterie prima di inserirle.
Rimuovere subito la batteria scarica dall'apparecchio!
- Prima della messa in funzione
Il display 5 è coperto da una pellicola protettiva per il trasporto. Rimuovere la pellicola protettiva.
Per mettere in funzione l'apparecchio, inserire la batteria in dotazione (Rettangolare 9 V). Procedere come segue:
- Inserimento/sostituzione delle batterie
Aprire il coperchio del vano portabatterie per inserire/sostituire la batteria 13. Per fare ciò, spingere il coperchio nella direzione della freccia e sollevarlo.
☐ Eventualmente rimuovere la vecchia batteria e inserirne una nuova. Se necessario, pulire i contatti delle batterie e del vano portabatterie. Utilizzare esclusivamente una batteria rettangolare 9 V del tipo 6F22 o 6LR61.
☐ Prestare attenzione alla polarità corretta quando viene inserita la batteria. Questa è indicata sul coperchio del vano portabatterie (fig. C).
□ Chiudere il coperchio del vano portabatterie.
Il misuratore di temperatura è quindi pronto per l'utilizzo.
• Avvio
□ Afferrare l'apparecchio in modo tale che l'indice possa toccare il tasto misurazione 3 e che il pollice possa toccare i tasti da 10 a 12.
• Accensione e spegnimento
Premere il tasto misurazione per accendere l'apparecchio. Il display 5 si accende e l'apparecchio emette un breve segnale acustico.
Premere e tenere premuto il tasto °C/°F/SET per circa 3 secondi per spegnere l'apparecchio. Vengono emessi due brevi segnali acustici.
Se l'apparecchio non viene utilizzato, l'illuminazione di sfondo del display si spegne dopo ca. 15 secondi di inattività. Dopo ca. 60 secondi l'apparecchio di spegne automaticamente emettendo due brevi segnali acustici.
Scelta dell'unità di temperatura
Dopo l'accensione verrà impostata l'ultima unità di temperatura selezionata.
Premere il tasto °C/°F/SET per spostarsi tra le diverse unità di temperatura 7 (°C o °F).
L'unità di temperatura ufficiale europea è °C.
- Misurazione temperatura
Prima di utilizzare l'apparecchio, attendere circa 30 minuti per far sì che si adatti alle condizioni climatiche dell'ambiente circostante.
Tenere premuto il tasto misurazione mentre si rivolge il puntatore laser 1 sulla superficie da analizzare.
Mentre si tiene premuto il tasto di misurazione, la temperatura viene misurata e sul display 5 appare l'indicazione „SCAN".
Una volta lasciato il tasto di misurazione verrà visualizzata l'ultima temperatura rilevata sul display e il puntatore laser verrà spento.

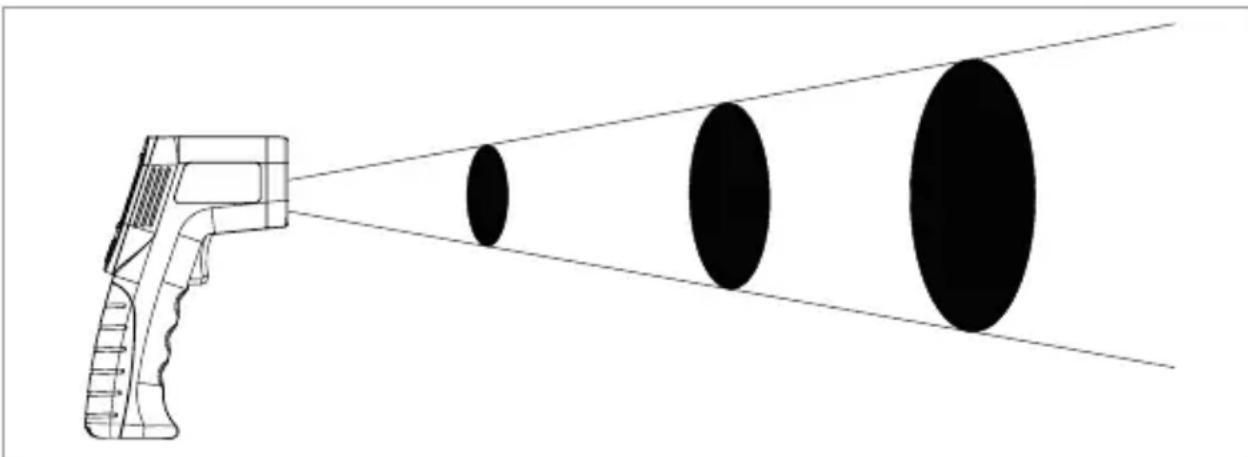

La temperatura rilevata è una temperatura media della superficie analizzata. La superficie analizzata ha una forma circolare. Il diametro della superficie analizzata „S“ corrisponde a un dodicesimo della distanza tra la superficie e il sensore infrarossi 2 „D“.
Di seguito sono riportati alcuni valori per orientarsi:
| S (per Surface Diameter = diametro superficie): | 25 mm | 75 mm | 125 mm |
| D (per Distance = distanza): 300 mm | 900 mm | 1500 mm |
Prestare attenzione a:
La superficie dell'oggetto da analizzare deve essere nettamente più ampia della superficie di misurazione dell'apparecchio. In caso contrario non sarà possibile effettuare alcuna misurazione.
□ Misurare generalmente a una distanza minore possibile dalla superficie di misurazione.
Rivolgere l'apparecchio in maniera verticale sulla superficie di misurazione.
Non misurare in condizioni di polvere, vapore o fumo.
Non misurare attraverso materiali trasparenti come vetro o plastica.
- Indicazione sbalzo di temperatura
Con sbalzo di temperatura si intende la differenza tra un valore referenziale precedentemente stabilito e una temperatura misurata. Lo sbalzo viene indicato come valore numerico e con un'indicazione luminosa sul display 5. Inoltre verrà emesso un segnale acustico.
- Impostazione valore referenziale
Premere il tasto di misurazione e rivolgere il puntatore laser 1 sul punto che si desidera prendere come valore referenziale di temperatura. La temperatura verrà visualizzata sul display 5.
Mentre si tiene premuto il tasto misurazione, premere il tasto °C/°F/SET per impostare il valore rilevato come valore referenziale. Tale temperatura verrà indicata sul display come valore referenziale 6 accanto all'indicazione „REF".
- Selezione tolleranza
Sul prodotto è possibile impostare a quale differenza di temperatura rispetto al valore referenziale l'apparecchio deve reagire con un segnale ottico e acustico.
Per fare ciò, premere il tasto 10 o il tasto 12 mentre l'indicazione del valore referenziale 6 viene visualizzata sul display 5. Con questo tasto sul display il simbolo ▼ si sposta verso destra (▶ o verso sinistra ( ) al di sopra della selezione dell'ambito di tolleranza 9.
Selezionare quindi dalla selezione della tolleranza indicata al di sotto del display:
| OFF | 0,5°C1°F | 3°C5°F | 5,5°C10°F |
- Scansione sbalzo di temperatura
Selezionare come descritto sopra una temperatura referenziale.
Premere il tasto misurazione e rivolgere il puntatore laser 1 sul punto da misurare. La temperatura verrà visualizzata sul display 5.
Durante la scansione, tenere premuto il tasto di misurazione e spostare il punto laser lentamente e senza interruzioni sulla superficie da analizzare. La differenza di temperatura tra il valore referenziale e quello di misurazione verrà indicata come segue:
| Indicazione ottica | Indicazione acustica | Causa |
| Sfondo display rosso | Successione ve-loce del segnale | L'oscillazione di temperatura superiore è superata |
| Sfondo display verde | Nessun segnale All'interno dell'area di temperatura impostata | |
| Sfondo display blu | Successione lenta del segnale | L'oscillazione di temperatura inferiore è superata |
Esempio di utilizzo
Per verificare ad esempio la penetrazione di aria calda nell'area tra la cornice della finestra e il muro, analizzare per prima cosa la temperatura della cornice, esattamente accanto alla finestra chiusa. Selezionare il punto più caldo della cornice come temperatura referenziale e poi ad esempio una differenza di temperatura di 3 °C / 5°F.
Analizzare nuovamente e uniformemente la cornice della finestra. Una possibile penetrazione di aria fredda superiore ai 3 °C/5°F sarà indicata tramite un'indicazione blu una successione lenta del segnale.
- Visualizzazione della batteria
Sul display 5 appare il simbolo della batteria quando l'alimentazione è troppo bassa.
Se appare questo simbolo, sostituire la batteria come indicato nel capitolo „inserimento/sostituzione della batteria“.
Una batteria scarica può provocare perdite. Per questo in caso di alimentazione insufficiente non è possibile garantire una misurazione precisa come indicato nella sezione „dati tecnici”.
- Risoluzione dei problemi
Nota: l'apparecchio contiene dei componenti elettronici sensibili. E' quindi possibile che apparecchi di trasmissione radio eventualmente posti nelle immediate vicinanze lo disturbino. In caso di disfunzioni, rimuovere tali fonti di disturbo dalle vicinanze dell'apparecchio.
Nota: le scariche elettrostatiche possono provocare disturbi di funzionamento. Se si accertano funzionamenti difettosi di questo genere, rimuovere brevemente la batteria e inserirla nuovamente.
La seguente tabella aiuta a identificare e risolvere eventuali problemi:
| Errore Causa possibile Soluzione | ||
| Il display 5 non riporta nessuna indicazione. | La batteria 13 è inserita in maniera errata. | Inserire la batteria come illustrato nella figura sul co-perchio del vano portabatte-ria 4 (fig. C). |
| La batteria è scarica. Inserire la nuova batteria. | ||
| Sul display ap-pare l'indicazione "L0". | La temperatura da misurare è inferiore all'area di misura-zione (<-50 °C o -58 °F). | In questo caso non è possibili effettuare una misurazione. |
| Sul display ap-pare l'indicazione "X". | La temperatura da misurare è superiore all'area di misura-zione (>+380 °C o +716 °F). | |
- Manutenzione e pulizia
Assicurarsi che l'acqua non penetri nell'apparecchio durante la pulizia!
Pulire regolarmente il prodotto con un panno asciutto e privo di peli.
In caso di sporco ostinato, utilizzare un panno leggermente umido.
Assicurarsi che non penetrino sostanze all'interno dell'apertura del sensore infrarossi 2. Pulire l'apertura se necessario solo con aria compressa.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
E' possibile informarsi sulle possibilità di smaltimento del prodotto utilizzato presso l'amministrazione comunale o cittadina. È possibile informarsi sui luoghi di raccolta e i loro orari di apertura presso l'amministrazione competente.
Le batterie non devono essere smaltite con i rifiuti domestici. Esse possono contenere metalli pesanti nocivi e sono soggette a smaltimento come rifiuti tossici. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare quindi le batterie usate presso un punto di raccolta comunale.
- Garanzia
L'apparecchio è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Se entro 3 anni dalla data di acquisto di questo prodotto si rileva un difetto di materiale o di fabbricazione, il prodotto verrà riparato o sostituito gratuitamente, a nostra discrezione. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
L'apparecchio da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
CE
