MODE D'EMPLOI Interior IW 610 MAGNAT

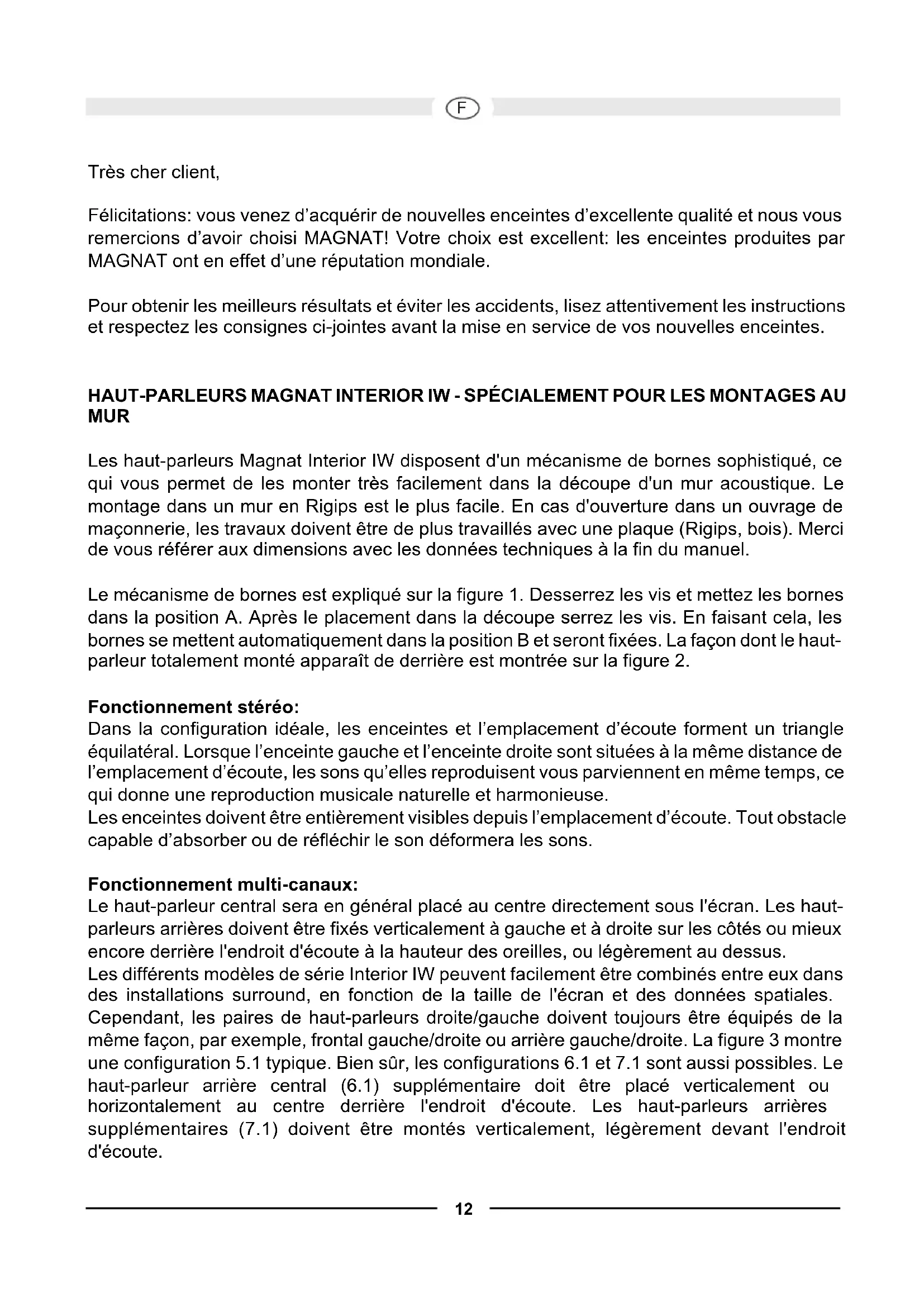

Félicitations : vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT ! Notre choix est excellent : les enceintes produites par MAGNAT ont en effet une réputation mondiale.
Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.
Haut-parleurs MAGNAT interior IW - specialement pour les montages au MUR
Les haut-parleurs Magnat Interior IW disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage dans un mur en Rigips est le plus facile. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel.
Le mécanisme de bornes est expliqué sur la figure 1. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découverte, serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées. La façon dont le haut-parleur totalement monté apparaît de derrière est montrée sur la figure 2.
Fonctionnement stéréo:
Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, celles-ci reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse.
Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de refléchir le son déformera les sons.
Fonctionnement multi-canaux:
Le haut-parleur central sera en général placé au centre directement sous l'écran. Les haut-parleurs arrière doivent être fixés verticalement à gauche et à droite sur les côtés ou murs encore derrière l'endroit d'écoute à la hauteur des oreilles, ou légèrement au-dessus.
Les différents modèles de série Interior IW peuvent facilement être combinés entre eux dans des installations surround, en fonction de la taille de l'écran et des données spatiales. Cependant, les paires de haut-parleurs droite/gauche doivent toujours être équipés de la même façon, par exemple, frontal gauche/droite ou arrière gauche/droite. La figure 3 montre une configuration 5.1 typique. Bien sûr, les configurations 6.1 et 7.1 sont aussi possibles. Le haut-parleur central (6.1) supplémentaire doit être placé verticalement ou horizontalement au centre derrière l'endroit d'écoute. Les haut-parleurs arrière supplémentaires (7.1) doivent être montés verticalement, légèrement devant l'endroit d'écoute.
Pour le fonctionnement stéréo, l'utilisation d'un subwoofer est conseillée, pour un fonctionnement multi-canaux, elle est cependant nécessaire. Tous les subwoofers équipés d'un châssis d'au moins 20 cm et une puissance nominale d'au moins 50 Watt peuvent être utilisés. Dans les options du récepteur AV, la fréquence de recouvrement de tous les canaux devrait être réglée (quand c'est possible) sur environ 70 - 100 Hz. Veuillez aussi, s'il vous plaît, suivre le mode d'emploi du subwoofer et de votre récepteur AV.
Recommandations générales sur le branchement de vos enceintes MAGNAT
Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 1mm² pour des longueurs inférieures à 3 m et d’au moins 1,5mm² pour des longueurs supérieures à 3 m.
Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.
Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 4). Appuyez sur la tête de la borne et insérez l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sûre, et un meilleur contact sera assuré.
IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.
Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit résidu ne provoque de court circuit - ceci pourrait en effet être dangereux pour votre amplificateur!
Connexion à un amplificateur stéréo
Sur la figure 5, la connexion d'un haut-parleur frontal et d'un subwoofer à un amplificateur stéreo est représentée.
Branchement a un recepteur AV
Sur les figures 6 et 7, deux fonctions de brancher le récepteur AV sont représentées:
Figure 6: Récepteur AV sans sortie subwoofer
Figure 7: Récepteur AV avec sortie subwoofer
Veuillez s'il vous plaît aussi suivre le mode d’emploi du subwoofer et de l’amplificateur (ou du récepteur AV).
Réglage du haut-parleur d'aigus (FIG. 8)
Avec le régulateur de niveau (A), le volume du haut-parleur d'aigus peut être augmenté de 3 dB. Le haut-parleur d'aigus (B) peut être légèrement tourné et réglé sur la position d'écoute.
Comment éviter d'endommager vos enceintes
Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale - c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire". Si vous poussez les commandes de graves et d'aigus trop loin, vous augmentez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, cela peut vraiment détruire les enceintes!
Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire.
Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autres part, des amplificateurs dont la puissance de sortie est faible peuvent représenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants ; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.
Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé, assurez-vous que votre amplificateur peut fournir au moins autant de puissance que la puissance nominale de vos enceintes.
En général...
Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée - et cela ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherche les signaux inaudibles dangereux.
Specifications techniques
Fréquence de coupure: 3500 Hz 3500 Hz
Bande passante : 32 – 32 000 Hz 35 – 32 000 Hz
Puissance recommandée en
sortie de l'amplificateur: 30 - 180 W 30 - 140 W
Efficacité (1W/ 1m) : 91 dB 90 dB
Dimensions extérieures (LxH): 225 x 358 mm 220 x 306 mm
Découpe (LxH): 224 x 335 mm 188 x 275 mm
Profondeur d'encastrement: 90 mm 85 mm
Puissance nominale : 90 / 160 W
Impédance: 4-8 Ohm
Fréquence de coupure: 3500 Hz
Bande passante: 38 - 32 000 Hz
Puissance recommandée en
sortie de l'amplificateur: 30 - 160 W
Efficacité (1W/1m) : 90 dB
Dimensions extérieures (LxH): 448 x 222 mm
Découpe (LxH): 416 x 190 mm
Profondeur d'encastrement: 85 mm
Chère MAGNAT cliente, Cher MAGNAT client,
Vous avez choisi et êtes le propriétaire heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits MAGNAT.
Les appareils sont couverts pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficultés avec votre appareil MAGNAT, veuillez tenir compte de ce qui suit:
- La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
- Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
- Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
- Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : - L'appareil soit expédié dans son emballage d'origine, - la carte de contrôle dûment remplie soit jointe, - le bon d'achat soit joint.
- Ne sont pas compris dans la garantie : • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
Typ/Type
