GEBRUIKSAANWIJZING Interior IW 610 MAGNAT

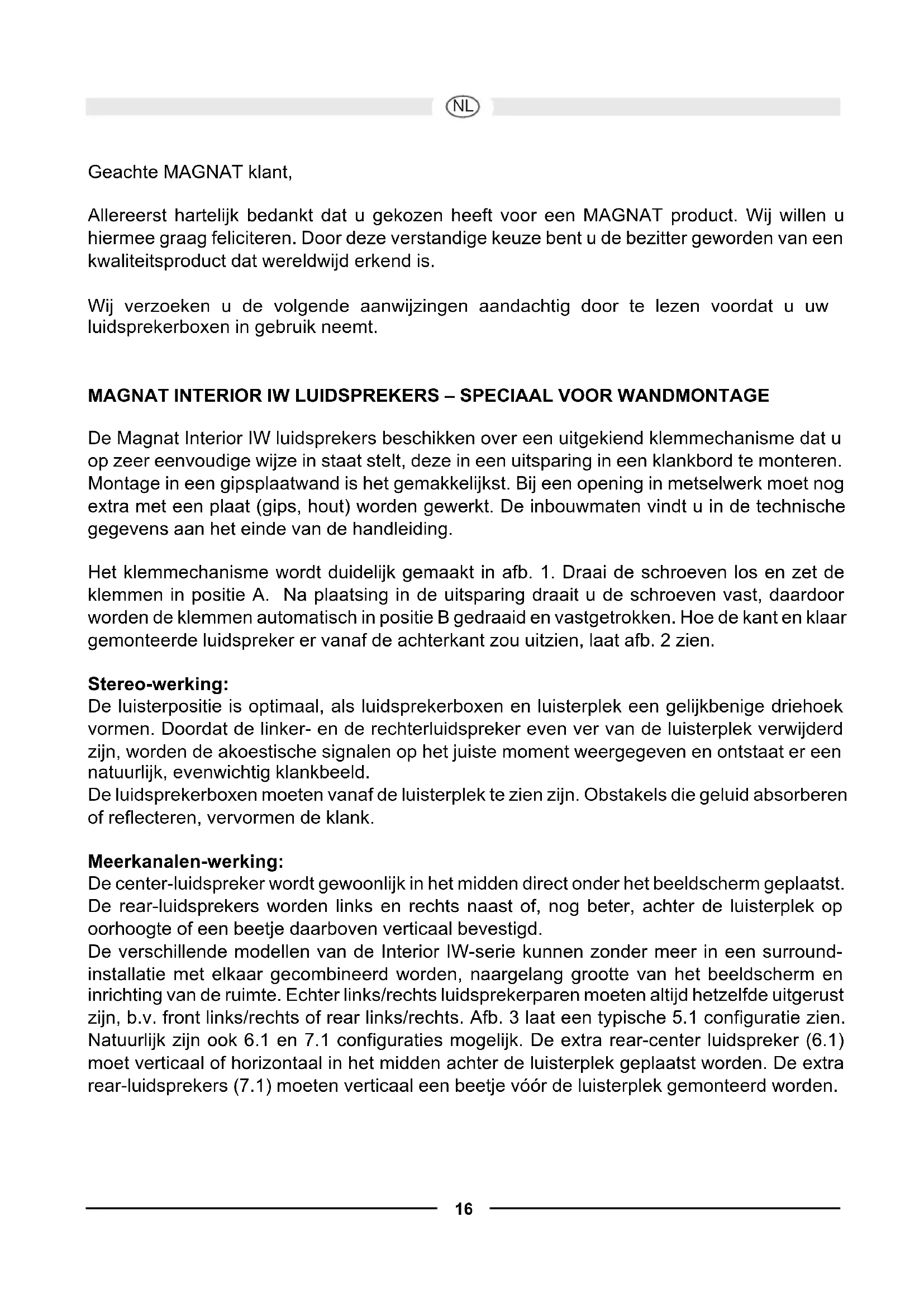

Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij wollen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteit'sproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

MAGNAT INTERIOR IW LUIDSPREKERS - SPECIALAAL VOOR WANDMONTAGE

De Magnat Interior Iw luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een gipsplaatwand is het gemakkelijkst. Bij een opening in metselwerk要去 nog extra met een plank (gips, hout) worden gewerkt. De inbouwmaten vindt u in de technische gegevens aan het einde van de handleiding.

Het klemmechanisme worden duidelijk gemaakt in afb. 1. Draai de schroeven los en zet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken. Hoe de Kant en kaar gemonteerde luidspreker er vanaf de achterkant zou uitzien, LAST 2 Zien.

Stereo- Werking:

De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechtserluidspreker even ver van de luisterplek verwijderd着眼, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig klankbeeld.

De luidsprekerboxen要去en vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reflecteren, verrormen de klank.

Meerkanalen- Werking:

De center-luidspreker worden gewoonlijk in het midden direct onder het beeldscherm geplaatst. De rear-luidsprekers worden links en rechts naast of, nog beter, awhile de luisterplek op ooorhoogte of een beetje waarboven verticaal bevestigd.

De verschillende modellen van de Interior IW-serie können zondermeer in een surroundinstallatie met elkaar gecombineerd worden, naargelang grootte van het beeldscherm eninrichting van de ruimte. Echter links/rechts luidsprekerparen要去en alkijd hetzelfde uitgerust,zijn, b.v. front links/rechts of rear links/rechts. Afb. 3aat een typische 5.1 configuratie zien. Natuurlijk zich ook 6.1 en 7.1 configuraties mogelijk. De extra rear-center luidspreker (6.1) moet verticaal of horizontal in het midden acheter de luisterplek geplaatst worden. De extrarear-luidsprekers (7.1)要去en verticaal een beetje voor de luisterplek gemonteerd worden.

Subwoofer:

Voor de stereo- Werking is het gebruik van een subwoofer aan te bevelen, bijeerkanalenwerking daarentegen absoluutoodzakelijk. Alle subwoofoers met een chassis-uitrusting van minimaal 20~cm en een nominal vermogen van min. 50 Watt kuren gebruikt worden. In de setup van de AV-receiver moet de kantelfrequentie van alle kanalen indien maybeijk op ca. 70 - 100Hz gezet worden. Neem a.u.b. ook goednota van de gebruiksaanwijzing van de subwoofer en uw AV-receiver.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1mm^2 en voor langere kabels een kabeldiameter van minimaal 1,5mm^2 .

De versterker resp. receiveer moet principieel uitgeschakeld blijven tot alle verbindingen tot stand+zijn gebracht.Voor het afmeten van de juiste kabellenge moeten de luidsprekerboxen op hun uiteindelijke standplaats staan.Voor beiden kanalen要去en even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lenghte van 10 - 15 mm en twist de uiteinden in elkaar. De luidsprekeraansluitingen zijn uitgerust met een klemmechanisme (afb. 4). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant maar binnen. Door loslaten van de klemkop worden de kabel veilig vastgezet en een zo goed möglichk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen nicht omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen要去en verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

Aansluiting op een stereoversterker

In afbeelding 5 is de aansluiting van front-luidsprekers en subwoofer op een stereoversterker te zien

AANSLUITING OP EEN AV-RECEIVER

De afbeeldingen 6 en 7 tonen twee verschillende möglichkheden voor het aansluten op een AV-receiver.

Afbeelding 6: AV-receiver zonder subwooferuitgang

Afbeelding 7: AV-receiver met subwooferuitgang

Neem a.u.b. ook goednota van de gebruiksaanwijzing van de subwoofer en van de versterker resp.AV-receiver.

INSTellenVANDETWEETER (AFB.8)

Met de niveauschakelaar (A) kan het volume van de tweeteter met 3dB verhoogd worden. De tweeteter (B) kan gemakkelijk gedraaid en op de luisterpositie afgestemd worden.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueree daf de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energiaaar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect können raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast konnen worden,+kennen de luidsprekers bij een extream volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermögen{kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing verroorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming opttreedt en zet de regelaar zodia u hoor dat het geluid verrormd worden, op een lagere stand. Wie het geluid van zich installatie graag hard zet, moet ervoor zorgen dat de versterker minstens hetuitgangsvermogen heeft waarmee de boxen belast+kennen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus nicht alleen bij goedkope producten - niedhoorbare hoogfrequente trillingen genereren. Als uw hogetonluidsprekers uittallen terwijl het geluid zacht of in ieder geval Niet hard staat, LAST uw installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 90 dB

Buitenafmetingen (BxH): 255 x 358 mm 220 x 306 mm

Uitsparing (BxH): 224 x 335 mm 188 x 275 mm

Montagediepte: 90 mm 85 mm

Interior IW 510 C

Belasthaarheid: 90 / 160 Watt

Impedantie: 4-8 Ohm

Scheidingsfrequentie:3500Hz

Frequentiebereik 38 - 32 000 Hz

Aanbevolen versterkervermogen: 30 - 160 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 90 dB

Buitenafmetingen (BxH): 448 x 222 mm

Uitsparing (BxH): 416 x 190 mm

Montagediepte: 85 mm
