BRUKSANVISNING Interior IW 610 MAGNAT

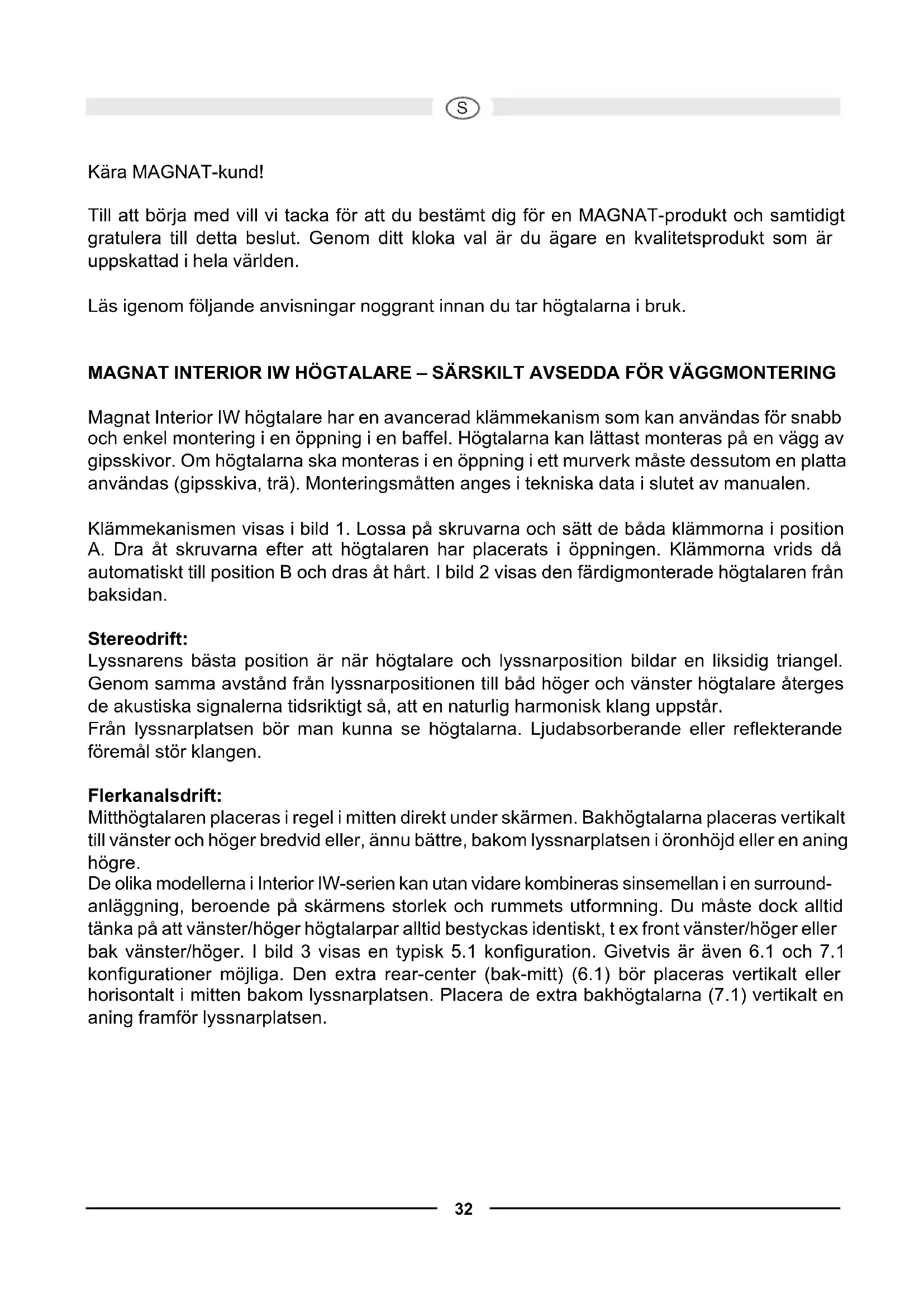

Kära MAGNAT-kund! Till att börja med vill vi tacka för att du bestämt dig för en MAGNAT-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen. Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk. MAGNAT INTERIOR IW HÖGTALARE – SÄRSKILT AVSEDDA FÖR VÄGGMONTERING Magnat Interior IW högtalare har en avancerad klämmekanism som kan användas för snabb och enkel montering i en öppning i en baffel. Högtalarna kan lättast monteras på en vägg av gipsskivor. Om högtalarna ska monteras i en öppning i ett murverk måste dessutom en platta användas (gipsskiva, trä). Monteringsmåtten anges i tekniska data i slutet av manualen. Klämmekanismen visas i bild 1. Lossa på skruvarna och sätt de båda klämmorna i position A. Dra åt skruvarna efter att högtalaren har placerats i öppningen. Klämmorna vrids då automatiskt till position B och dras åt hårt. I bild 2 visas den färdigmonterade högtalaren från baksidan. Stereodrift: Lyssnarens bästa position är när högtalare och lyssnarposition bildar en liksidig triangel. Genom samma avstånd från lyssnarpositionen till båd höger och vänster högtalare återges de akustiska signalerna tidsriktigt så, att en naturlig harmonisk klang uppstår. Från lyssnarplatsen bör man kunna se högtalarna. Ljudabsorberande eller reflekterande föremål stör klangen. Flerkanalsdrift: Mitthögtalaren placeras i regel i mitten direkt under skärmen. Bakhögtalarna placeras vertikalt till vänster och höger bredvid eller, ännu bättre, bakom lyssnarplatsen i öronhöjd eller en aning högre. De olika modellerna i Interior IW-serien kan utan vidare kombineras sinsemellan i en surround- anläggning, beroende på skärmens storlek och rummets utformning. Du måste dock alltid tänka på att vänster/höger högtalarpar alltid bestyckas identiskt, t ex front vänster/höger eller bak vänster/höger. I bild 3 visas en typisk 5.1 konfiguration. Givetvis är även 6.1 och 7.1 konfigurationer möjliga. Den extra rear-center (bak-mitt) (6.1) bör placeras vertikalt eller horisontalt i mitten bakom lyssnarplatsen. Placera de extra bakhögtalarna (7.1) vertikalt en aning framför lyssnarplatsen.33

Subwoofer: Vi rekommenderar att du använder en subwoofer för stereodrift. Vid flerkanalsdrift behövs tvunget en subwoofer. Du kan använda vilken slags subwoofer som helst med en chassi- bestyckning på minst 20 cm och en nominell effekt på minst 50 W. Ställ in övergångsfrekvensen för alla kanaler i AV-mottagarens setup på ca 70 – 100 Hz. Beakta även bruksanvisningen till din subwoofer och AV-mottagare. ALLMÄNT RÖRANDE ANSLUTNING AV MAGNAT HÖGTALARE För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 1 mm², vid större längd minst 1,5 mm². Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna. Avisolera kabeländarna med 10 – 15 mm och tvinna dem därefter. Högtalaranslutningarna är utrustade med en klämanordning (bild 4). Tryck på klämanslutningen och för in den avisolerade kabeltråden i hålet på sidan. Släpp klämanslutningen så att kabeln sitter fast säkert och har bästa möjliga elektriska kontakt. Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler. Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.

ANSLUTNING TILL EN STEREOFÖRSTÄRKARE

I bild 5 visas hur fronthögtalare och subwoofer ansluts till en stereoförstärkare.

ANSLUTNING TILL EN AV-MOTTAGARE

Två anslutningsvarianter till AV-mottagaren visas i bilderna 6 och 7: Bild 6: AV-mottagare utan subwoofer-utgång Bild 7: AV-mottagare med subwoofer-utgång Beakta även bruksanvisningen till din subwoofer och förstärkare resp. AV-mottagare.34

STÄLLA IN DISKANTHÖGTALAREN (BILD 8) Diskanthögtalarens volym kan höjas med 3 dB med nivåomkopplaren (A). Diskanthögtalaren (B) går lätt att vrida och kan därmed anpassas till lyssnarplatsen.

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla MAGNAT-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs. Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer. Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna. Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas. ALLMÄNT SAGT... kan förstärkare, tuner och CD/DVD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka. TEKNISKA DATA Interior IW 810 Interior IW 610 Max belastning 100 / 180 W 75 / 140 W Impedans 4 – 8 ohm 4 – 8 ohm Brytfrekvens: 3500 Hz 3500 Hz Frekvensområde 32 – 32 000 Hz 35 – 32 000 Hz Rekommenderad förstärkareffekt 30 – 180 W 30 – 140 W Verkningsgrad (1 W/1 m) 91 dB 90 dB Yttermått (BxH): 255 x 358 mm 220 x 306 mm Öppning (BxH): 224 x 335 mm 188 x 275 mm Monteringsdjup: 90 mm 85 mm35
