One+ R18QS - Visseuse RYOBI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse à chocs sans fil
Marque	RYOBI
Modèle	One+ R18QS
Alimentation	Batterie Lithium-ion (système One+)
Mandrin	À chargement automatique
Éclairage	LED triple faisceau
Variateur de vitesse	Gâchette avec variateur
Sens de rotation	Sélecteur de sens de rotation (avant/arrière/verrouillage)
Support de vis magnétique	MAG TRAY
Porte-embout	Logement pour embouts intégré
Accroche ceinture	Oui, avec clip
Usage prévu	Serrage et desserrage des vis et boulons
Sécurité électrique	Poignée isolée pour protéger des fils sous tension
Entretien	Nettoyage avec un chiffon propre ; éviter les solvants
Lubrification	Aucune nécessaire (roulements graissés à vie)
Protection individuelle recommandée	Lunettes de sécurité, masque anti-poussières, protection auditive
Garantie	24 mois, extensible en ligne via enregistrement sous 30 jours
Réparabilité	Pièces détachées identiques ; service après-vente agréé RYOBI
Normes de conformité	CE, EN 60745, EN 55014, RoHS

FOIRE AUX QUESTIONS - One+ R18QS RYOBI

Quelle est l'utilisation prévue de la visseuse RYOBI One+ R18QS ?

La visseuse est conçue pour le serrage et le desserrage des vis et boulons. Elle ne doit être utilisée que par des adultes ayant lu les instructions de sécurité.

Comment changer le sens de rotation ?

Utilisez le sélecteur de sens de rotation situé au-dessus de la gâchette. Poussez-le à gauche pour la rotation avant (serrage), à droite pour la rotation arrière (desserrage), ou en position centrale pour verrouiller la gâchette.

Comment utiliser le support magnétique MAG TRAY ?

Le MAG TRAY est un support magnétique situé sur le dessus de l'outil. Il permet de maintenir une vis ou un embout à portée de main pour un travail plus rapide.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de sécurité et un masque anti-poussières. N'utilisez l'outil qu'en le tenant par sa poignée isolée pour éviter les décharges électriques en cas de contact avec des fils cachés.

Comment nettoyer et entretenir la visseuse ?

Nettoyez-la avec un chiffon propre et sec. N'utilisez jamais de solvants ou de produits chimiques agressifs. La lubrification n'est pas nécessaire car les roulements sont graissés à vie.

Quelle batterie utiliser avec la R18QS ?

Utilisez une batterie Lithium-ion compatible RYOBI One+. Ne pas immerger la batterie dans un liquide. Respectez les consignes de transport et de recyclage.

Comment prolonger la durée de vie de la batterie ?

Évitez les décharges complètes et stockez la batterie dans un endroit sec et tempéré. Utilisez le chargeur RYOBI adapté. Ne pas exposer à des températures extrêmes.

Que faire en cas de dysfonctionnement de l'outil ?

Arrêtez immédiatement l'outil et déconnectez la batterie. Contactez un service après-vente agréé RYOBI. N'essayez pas de réparer vous-même, cela annulerait la garantie.

Quelle est la garantie de la visseuse R18QS ?

La garantie légale est de 24 mois. Vous pouvez bénéficier d'une extension en enregistrant votre outil sur le site RYOBI dans les 30 jours suivant l'achat.

Où trouver des pièces détachées ou un service après-vente ?

Les pièces détachées identiques et les réparations sont disponibles auprès des centres de service agréés RYOBI. Rendez-vous sur le site RYOBI pour trouver le plus proche de chez vous.

MODE D'EMPLOI One+ R18QS RYOBI

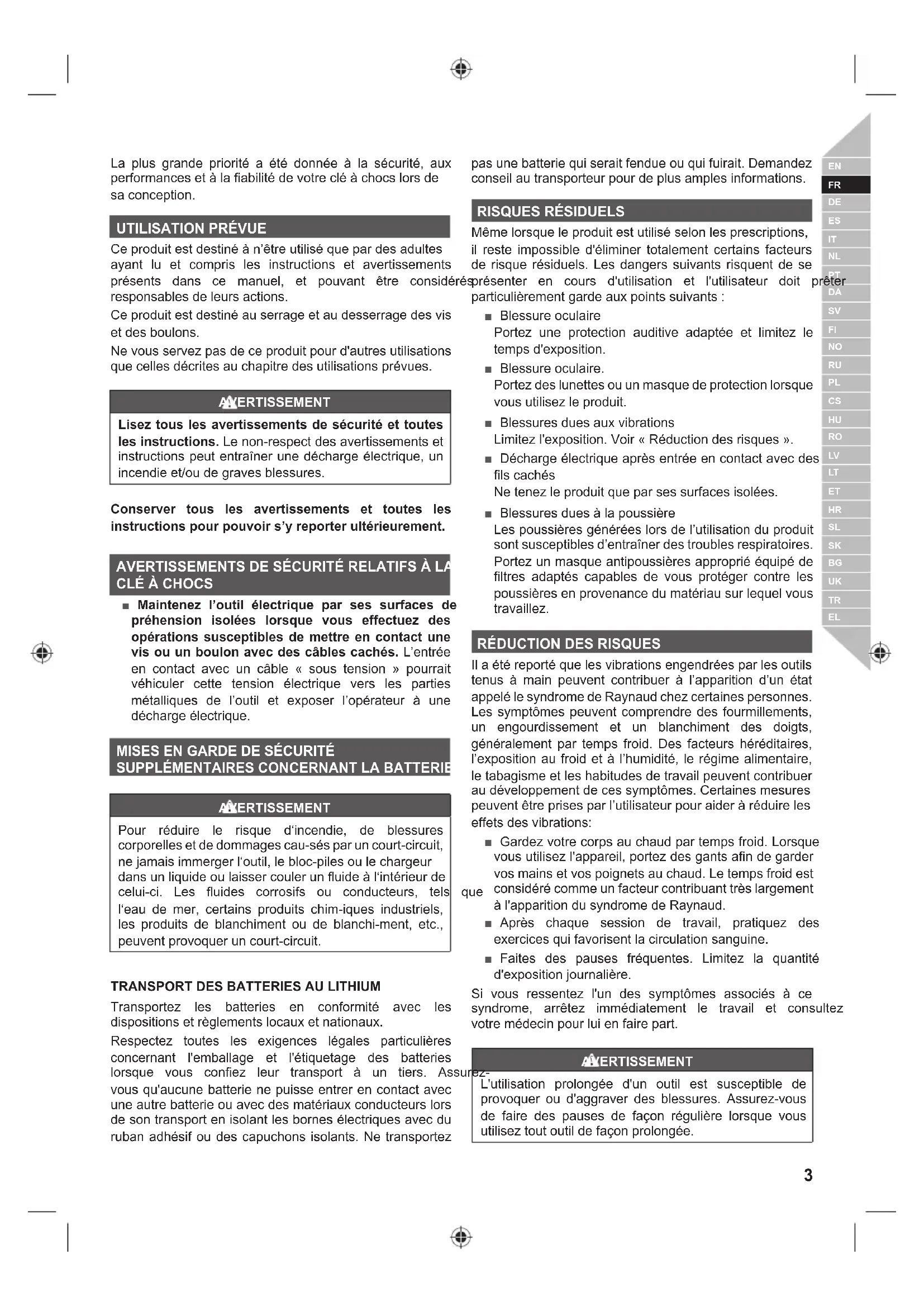

Attention! Il est essentiel que vous lisiez les instructions contenues dans ce manuel avant d'assembler, d'entretenir et d'utiliser le produit.

La plus grande priorité a été donnée à la sécurité, aux performances et à la fiabilité de votre clé à chocs lors de sa conception.

UTILISATION PRÉVUE

Ce produit est destiné à n'être utilisé que par desadultes ayant lu et compris les instructions et avertissements,prisesents dans ce manuel,et pouvant etre considere responsables de leurs actions.

Ce produit est destiné au serrage et au desserrage des vis et des boulons.

Ne vous servez pas de ce produit pour d'autres utilisations que celles décrites au chapitre des utilisations prévues.

AXERTISSEMENT

Lisez tous les averissements de sécurité et toutes les instructions. Le non-respect des averissements et instructions peut entraîner une décharge électrique, un incendie et/ou de graves blessures.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

AVERTISSEMENTS DE SECURITE RELATIFS À LA CLÉ À CHOCS

• Maintenez l'outil electrique par ses surfaces de préhension isolées lorsque vous effectuez des opérations susceptibles demettre en contact une vis ou un boulon avec des cables cachés. L'entrée en contact avec un cable « sous tension » pourrait vehiculer cette tension electrique vers les parties metalliques de l'outil et exposer l'opérateur à une décharge electrique.

MISES EN GARDE DE SECURITÉ SUPPLEMENTAIRES CONCERNANT LA BATTERIE

AXERTISSEMENT

Pour réduire le risque d'incendie, de blessures corporelles et de dommages cau-sés par un court-circuit, ne jamais immerger l'outil, le bloc-piles ou le chargeur dans un liquide ou laisser couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels l'eau de mer, certains produits chimiques industriels, les produits de blanchiment ou de blanchi-ment, etc., peuvent provoquer un court-circuit.

TRANSPORT DES BATTERIES AU LITHIUM

Transportez les batteries en conformite avec les dispositions et reglements locaux et nationaux.

Respectez toutes les exigences légales particulières concernant l'emballage et l'étiquetage des batteries lorsque vous confiez leur transport à un tiers. As you qu'aucune batterie ne puisse entraire en contact avec une autre batterie ou avec des matériaux conducteurs lors de son transport en isolant les bornes électriques avec du ruban adhésiif ou des capuchons isolants. Ne transportez

pas une batterie qui serait fendue ou qui fuirait. Demandez conseil au transporteur pour de plus amples informations.

RISQUES RÉSIDUELS

Meme lorsquel produit estutilisé selon les prescriptions, il reste impossible d'éliminer totalement certains facteurs de risque résiduels.Les dangers suivants risquent de se désprésenter en cours d'utilisation et l'utilisateur doit par particulièrement garde aux points suivants :

Blessure oculaire
Portez une protection auditive adaptée et limite le temps d'exposition.
Blessure oculaire.
- Portez des lunettes ou un masque de protection lorsqu'elles vous utilisez le produit.
Blessures dues aux vibrations
Limitez l'exposition. Voir « Réduction des risques »
- Décharge électrique après entrée en contact avec des fils cachés

Ne tenez le produit que par ses surfaces isolées.

Blessures dues à la poussière

Les poussières générées lors de l'utilisation du produit sont susceptibles d'entrainer des troubles respiratoires. Portez un masque antipoussières approprié équipé de filtrés adaptés capables de vous protégger contre les poussières en provenance du matériel sur lequel vous travailliez.

RéDUCTION DES RISQUES

Il a été reporté que les vibrations engendrées par les outils tenus à main peuvent contributor à l' apparition d'un état appelé le syndrome de Raynaud chez certaines personnes. Les symptômes peuvent comprendre des fournissements, un engourdissement et un blanchiment des doigs, généralement par temps froid. Des facteurs hériéditaires, l'exposition au froid et à l'humidité, le régime alimentaire, le tabagisme et les habitudes de travail peuvent contributor au développement de ces symptômes. Certaines mesures peuvent être prises par l'utilisateur pour aider à réduire les effets des vibrations:

• Gardez votre corps au chaud par temps froid. Lorsque vous utilisez l'appareil, portez des gants afin de garder vos mains et vos poignets au chaud. Le temps froid est considéré comme un facteur contribuant très largement à l'apparition du syndrome de Raynaud.
• Àprous chaque session de travail, pratique des exercices qui favorisent la circulation sanguine.
• Faites des pauses fréquentes. Limitez la quantité d'exposition journalière.

Si vous ressentez l'un des symptômes associés à ce syndrome, arrêtez immédiatement le travail et consultez votre médecin pour lui en faire part.

AERTISSEMENT

L'utilisation prolongée d'un outil est susceptible de provoquer ou d'aggraver des blessures. Assurez-vous de faire des pauses de façon régulière lorsque vous utilisez tout outil de façon prolongée.

APPRENEZ À CONNAîtRE VOTRE PRODUIT

Voir la page 65.

1. Mandrin à chargement automatique
2. LED à faisceau triple
3. Selecteur de sens de rotation
4. Gachette avec variateur
5. Support de vis MAG TRAY
6. Logement pour embouts
7. Embout simple
8. Accroche de ceinture
9. Vis de clip de ceinture
10. Réceptacle de la batterie
11. Poignée, surface de préhension isolée

ENTRETIEN

AXERTISSEMENT

Le produit ne doit jamais être branché sur une source de courant lorsque vous-y montez des pieces, lorsque vous effectuez des réglages, lorsque vous le nettoyez, lorsque vous l'entretenez, ou lorsque vous ne l'utilise pas. Le fait de débrancher le produit évitera toute mise en marche accidentelle susceptible de provoquer de graves blessures.

N'effectuez les réparations qu'en utilisant des pieces détaches identiques. L'utilisation de toute autre piece est susceptible de partager un danger ou d'endommager votre outil.
- Évitez d'utiliser des solvents pour nettoyer les parties en plastique. La plupart des plastiques sont susceptibles d'être endommages par les solvents disponibles dans le commerce. Utilisez un chiffon propre pour essayer les impuretés, la poussière, etc.
- Ne laissesz jamais du liquide de frein, de l'essence, des produits pétroliers, des huiles pénetrantes, etc. entrairen contact avec les éléments en plastique. Ces produits chimiques contiennent des substances qui peuventendommager, fragiliser ou détruire le plastique.
- Portez toujours un masque oculaire ou des lunettes de protection à volets lateraux lorsque vous utilisez l'outil électrique ou lorsque vous soufflez de la poussière. Si l'opération génére des poussières, portez également un masque anti-poussières.
Pour plus de sécurité et de fiabilité, toutes les réparations doivent être effectuees par un service après-vente agreé.

LUBRIFICATION

Tous les roulements de ce produit sont lubriifiés avec une quantité suffisante d'huile de haute qualité pour toute sa durée de vie sous des conditions d'utilisation normales. Par conséquent, aucune lubrification supplémentaire n'est nécessaire.

PROTECTION DE L'ENVIRONNEMENT

Recyclez les matieres premières au lieu de les jeter avec les ordures menagères. Pour protéger l'environnement, l'outil, les accessoires et les emballages doivent être triés.

SYMBOLES

Alerte de sécurité

Conformité CE

Marque de conformité d'Eurasie

Marque de conformité ukrainienne

Veuillez tire attentivement le mode d'emploi avant de démarrer la machine.

Vitesse a vide

V Volts

Courant continu

Nombre de tours ou de mouvements par minute

Les produits électriques hors d'usage ne doivent pas été jetés avec les ordures menagères. Recyclez-les par l'intémédiaire des structures disponibles. Contactez les autorités locales ou votre distributeur pour vous renseigner sur les conditions de recyclage.

SYMBOLES PRESENTS DANS LE MANUEL

Remarque

Vitesse, minimum

Vitesse, maximum

Les symboles suivants, et les noms qui leur sont associés, permettent d'expliquer les différences niveaux de risques liés à l'utilisation de cet outil.

DANGER

Imminence d'un danger qui, si I'on n'y prend garde, peut entrainer la mort ou de graves blessures.

AVERTISSEMENT

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entrainer la mort ou de graves blessures.

ATTENTION

Situation potentiellement dangereuse qui, si I'on n'y prend garde, peut entraîner des blessures moyennes ou légères.

ATTENTION

(Sans symbole de sécurité) Indique une situation pouvant provoquer des dommages matériels.

Le niveau d'émission des vibrations indiqué dans cette feuille d'information a été mesure en concordance avec un test normalisé fouri par EN60745 et peut être utilisé pour comparer un outil à un autre. Il peut être utilisé pour une évaluation préliminaire de l'exposition. Le niveau déclaré d'émission des vibrations s'applique à l'utilisation principale de l'outil. Toutcefois, si l'outil est utilisé pour des applications différentes, avec des accessoires différents, ou mal entrelenu, l'émission de vibrations peut être différente. Le niveau d'exposition peut en être augmenté de façon significative tout au long de la période de travail.

Une estimation du niveau d'exposition aux vibrations doit aussi prendre en compte les périodes ou l'outil est arrêté ainsi que les périodes ou il fonctionne sans justement travailler. Le niveau d'exposition pendant la durée totale du travail peut en être réduit de façon significative. Prenez en considération des mesures additionnelles de sécurité à prendre pour protéger l'opérateur des effets des vibrations telles que: mainien de l'outil et de ses accessoires, mainien des mains au chaud, organisation du travail.

DEWARNUNG

En plus des droits statutaires liés à l'achat, ce produit est couvert par une garantie telle que décrite ci-dessous.

1. La durée de la garantie accordée au consommateur est de 24 mois à partir de la date d'achat. Cette date doit être confirmé par une facture ou toute autre prévue d'achat. Le produit a été concu en vue d'une'utilisation strictement privée. Aucune garantie ne s'applique donc en cas d'utilisation professionnelle ou commerciale.

2. Il existe pour une partie de la gamme d'outils electroportatifs (AC/DC), une capacité d'établir la période de garantie au-delà de la période précédemment décrite en utilisant le formuleaire d'enregistrement present sur le site Internet www.ryobitools.eu. L'éligibilité d'un outil est clairément affchéée dans les points de vente et/ou sur l'emballage et la documentation. L'utilisateur final doit enregistrer son/ ses outil(s) nouvellement acheté(s) en ligne dans les 30 jours qui suivant la date d'achat. L'utilisateur à la capacité de s'enregistrer pour l'extension de garantie dans son pays de residence si celui-ci est listed dans le formulaire d'enregistrement en ligne où cette option est valide. L'utilisateur final doit donner son consentement pour l'enregistrement des données requises pour acceder au site et doit accepter les termes et conditions. La confirmation d'enregistrement, envoyée par courrierlectronique, ainsi que la facture originale mentionnant la date d'achat serviront de preuve de l'extension de garantie.

3. La garantie couvre pendant la période de garantie les défauts des produits liés à la fabrication et aux matérielaux à la date d'achat. La garantie est limitée à la réparation et/ou au replACEMENT et n'inclut aucune autre obligation, tel que, mais sans s'y limiter, les dommages accessoires ou indirects. La garantie est non valable en cas de mauvaise utilisation du produit, d'utilisation contraire aux instructions du mode d'emploi, ou en cas de branchement incorrect. Cette garantie ne s'applique pas pour:

4. tout dommage au produit resultant d'un mauvais entretien

5. tout produit ayant eté alteré ou modifié
   -tout produit dont les marquages originaux d'identification (marque, numero de série) ont ete degrades, alteres ou retirés
   -tout dommage causé par le non-respect des instructions du mode d'emploi

6. tout produit non CE

7. tout produit ayant subi une tentative de réparation par du personnel non qualifié ou sans autorisation préalable de Techtronic Industries
   tout produit raccordé à une alimentation secteur non conformé (ampérage, voltage, fréquence)

8. tout dommage causé par des influences extérieures (chimiques, physiques, chocs) ou par des substances étrangères

9. l'usure normale des pieces consommables

10. une utilisation inappropriée, une surcharge de l'outil
11. l'utilisation de pieces ou accessoires non agregées
12. accessoires de l'util electrique foumis avec l'outil ou achetés séparément. Cela comprend notamment les embouts de vissage, les forests de perceuse, les disques abrasifs, le papier de verre et les lames, le guide létalé

13. Les composants (pièces et accessoires) sujets à l'usure naturelle, ceci incluant notamment les mandrins, les charbons, adaptateurs SDS, les cordons d'alimentation, les poignées auxiliaires, les mallettes de transport, les plateaux de ponçage, les sacs collecteurs de poussière, les tubes d'extraction de poussière, les carres de clé à chic, etc.

14. Si le produit doit être réparé, envoyez-le à un service après-venture agrée RYOBI dont vous trouvez ci-dessous la liste pour chaque pays. Dans certains pays, votre revendeur RYOBI se chargez d'envoyer le produit à un centre de réparation RYOBI. Lorsque vous envoyez un produit à un service après-venture RYOBI, celui-ci doit être correctement emballé, sans contirer aucen produit dangereux tel que de l'essence, et vous devez indiquer votre adresse ainsi qu'une courte description du problème.

15. Une réparation / un remplacement sous garantie est gratuite(e). Ceci ne constituya pas une extension de garantie ni un nouveau départ de la période de garantie. Les pièces ou les outils replacés deviennent notre propriété. Dans certains pays, les frais de port devront être assimés par l'expéditeur. Vos droits statutaires restent inchangés.
16. Cette garantie est valable au sein de l'Europe, de la Suisse, de l'Islande, de la Norvege, du Liechtenstein, de la Turquie, de la Russie. En dehors de ces zones, veuillée contacter vous distributeur/agree RYOBI pour déterminer si une autre garantie s'applique.

SERVICE APRES-VENTE AGREE

Pour couver le service après-vente agreeé le plus proche, rendez-vous sur http:// fr.rybitools.eu/header/service-and-support/service-agents.

DE RYOBI 們 GARANTIEBEDINGUNGEN

Déclarons par la présence que le produit

Clé à Chocs

Marque: RYOBI

Numéro de modèle: R18QS

Etendue des numeros de série: 44482801000001 - 44482801999999

est conforme aux Directives Européennes et Normes Harmonisées suivantes

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015

EN 60745-1:2009+A11:2010, EN 60745-2-2:2010

La documentation RoHS a ete dressee d'apres EN 50581:2012

CC =

Andrew John Eyre (BEng, CEng, MIET)

Vice-Président, Réglementation & Sécurité

Autorisé à rédigier le dossier technique:

Alexander Krug, Directeur Général

Techtronic Industries GmbH

Alexander Krug, Directeur

Techtronic Industries GmbH
