One+ R18QS - Schrauber RYOBI - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schlagschrauber
Marke	RYOBI
Modell	One+ R18QS
Stromversorgung	Lithium-Ionen-Akku (One+ System)
Spannfutter	Automatisches Spannfutter
Beleuchtung	LED-Dreifachstrahl
Drehzahlregulierung	Abzug mit Drehzahlregulierung
Drehrichtung	Drehrichtungswahlschalter (vorwärts/rückwärts/Verriegelung)
Magnetischer Schraubenhalter	MAG TRAY
Bithalter	Integrierte Bitaufbewahrung
Gürtelclip	Ja, mit Clip
Verwendungszweck	Festziehen und Lösen von Schrauben und Bolzen
Elektrische Sicherheit	Isolierter Griff zum Schutz vor spannungsführenden Leitungen
Wartung	Reinigung mit einem sauberen Tuch; Lösungsmittel vermeiden
Schmierung	Nicht erforderlich (lebenslange Schmierung der Lager)
Empfohlene persönliche Schutzausrüstung	Sicherheitsbrille, Staubmaske, Gehörschutz
Garantie	24 Monate, online durch Registrierung innerhalb von 30 Tagen erweiterbar
Reparierbarkeit	Identische Ersatzteile; autorisierter RYOBI Kundendienst
Konformitätsnormen	CE, EN 60745, EN 55014, RoHS

Häufig gestellte Fragen - One+ R18QS RYOBI

Was ist der Verwendungszweck des RYOBI One+ R18QS Schlagschraubers?

Der Schrauber ist zum Festziehen und Lösen von Schrauben und Bolzen konzipiert. Er darf nur von Erwachsenen verwendet werden, die die Sicherheitsanweisungen gelesen haben.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungswahlschalter oberhalb des Abzugs. Schieben Sie ihn nach links für Rechtslauf (Festziehen), nach rechts für Linkslauf (Lösen) oder in die Mittelposition, um den Abzug zu verriegeln.

Wie verwende ich den magnetischen Schraubenhalter MAG TRAY?

Der MAG TRAY ist ein magnetischer Halter auf der Oberseite des Werkzeugs. Er ermöglicht es, eine Schraube oder einen Bit griffbereit zu halten, um schneller zu arbeiten.

Was sind die wichtigsten Sicherheitsvorkehrungen?

Tragen Sie immer eine Sicherheitsbrille und eine Staubmaske. Halten Sie das Werkzeug nur am isolierten Griff, um Stromschläge bei Kontakt mit verborgenen Leitungen zu vermeiden.

Wie reinige und warte ich den Schrauber?

Reinigen Sie es mit einem sauberen, trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder aggressive Chemikalien. Eine Schmierung ist nicht erforderlich, da die Lager lebenslang geschmiert sind.

Welchen Akku verwende ich mit der R18QS?

Verwenden Sie einen kompatiblen RYOBI One+ Lithium-Ionen-Akku. Tauchen Sie den Akku nicht in Flüssigkeit ein. Beachten Sie die Transport- und Recyclingvorschriften.

Wie verlängere ich die Akkulaufzeit?

Vermeiden Sie vollständige Entladung und lagern Sie den Akku an einem trockenen, gemäßigten Ort. Verwenden Sie das passende RYOBI Ladegerät. Setzen Sie ihn keinen extremen Temperaturen aus.

Was tun bei Fehlfunktion des Werkzeugs?

Stellen Sie das Werkzeug sofort ab und trennen Sie den Akku. Kontaktieren Sie einen autorisierten RYOBI Kundendienst. Versuchen Sie nicht, es selbst zu reparieren, da dies die Garantie erlischt.

Welche Garantie hat der Schrauber R18QS?

Die gesetzliche Garantie beträgt 24 Monate. Sie können eine Verlängerung erhalten, wenn Sie Ihr Werkzeug innerhalb von 30 Tagen nach dem Kauf auf der RYOBI-Website registrieren.

Wo finde ich Ersatzteile oder Kundendienst?

Identische Ersatzteile und Reparaturen sind bei den autorisierten RYOBI Servicezentren erhältlich. Besuchen Sie die RYOBI-Website, um das nächstgelegene zu finden.

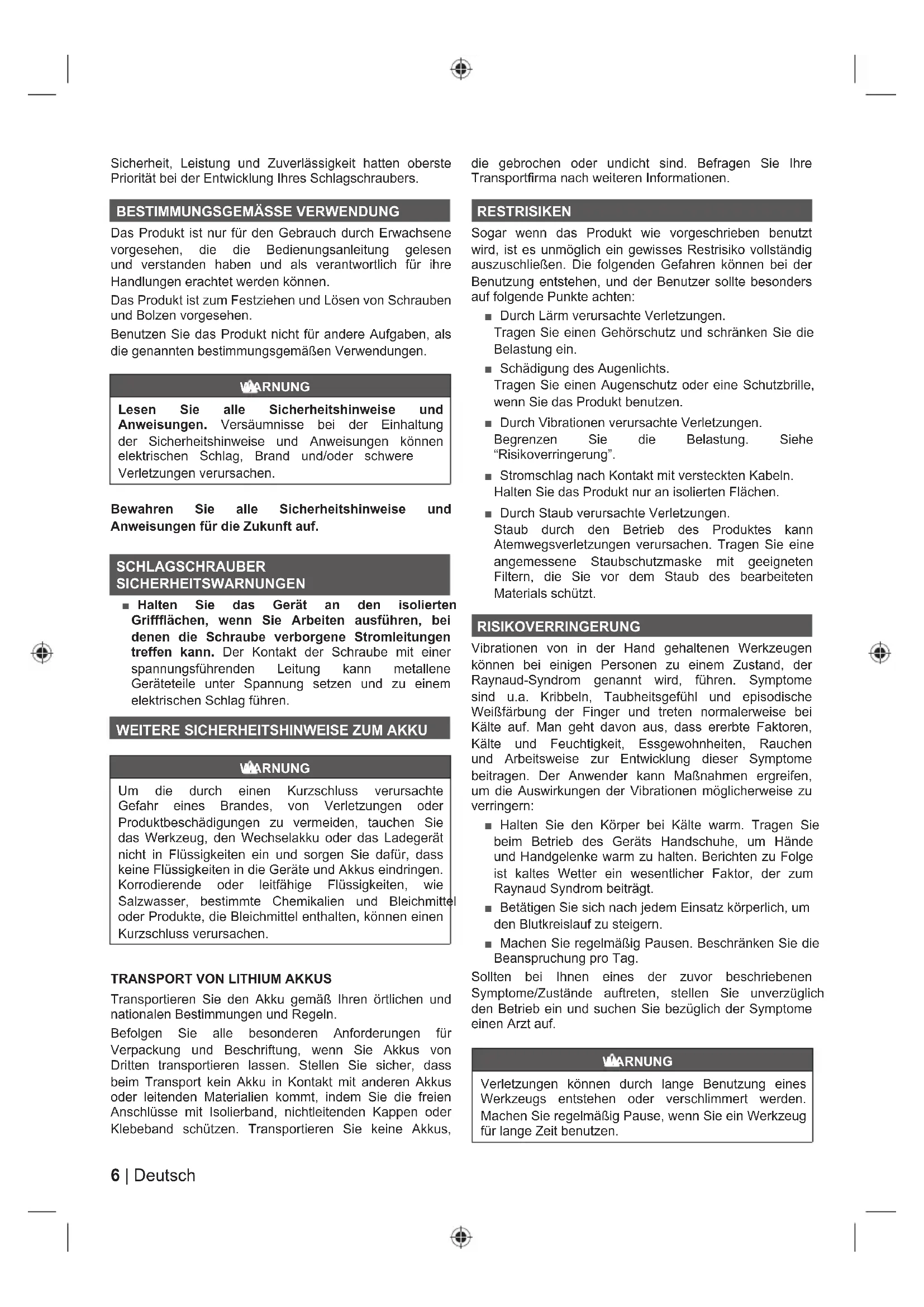

BEDIENUNGSANLEITUNG One+ R18QS RYOBI

ÜBERSETZUNG DER ORIGINALANLEITUNG

Achtung! Es ist wichtig, dass Sie vor Zusammenbau, Wartung und Benutzung des Produktes die Anweisungen in dieser Anleitung setzen.

Sicherheit, Leistung und Zuverlässigkeit hatten oberste Priorität bei der Entwicklung Ihres Schlagschraubers.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist nur für den Gebrauch durch Erwachsene vorgesehen, die die Bedienungsanleitung gelesen und verstanden haben und als verantwortlich für ihre Handlungen erachtet werden können.

Das Produkt ist zum Festziehen und Losen von Schrauben und Bolzen vorgesehen.

Benutzen Sie das Produkt nicht für andere Aufgaben, als die genannten bestimmungsgemäßen Verwendungen.

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

SCHLAGSCHRAUBER

SICHERHEITSWARNUNGEN

• Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

WEITERERE SICHERHEITSHINWEISE ZUM AKKU

WARNING

Um die durch einen Kurzschluss verursachte Gefahr eines Brandes, von Verletzungen oder Produktbeschädigungen zu vermeiden, tauchen Sie das Werkzeug, den Wechselakku oder das Ladegerät nicht in Flüssigkeiten ein und sorgen Sie darüber, dass keine Flüssigkeiten in die Geräte und Akkus eindringen. Korrodierende oder leitfähige Flüssigkeiten, wie Salzwasser, bestimmte Chemikalien und Bleichmittel oder Produkte, die Bleichmittel enthalten, können einen Kurzschluss verursachen.

TRANSPORT VON LITHIUM AKKUS

Transportieren Sie den Akku gemäß ihren örtlichen und nationalen Bestimmungen und Regel.

Befolgen Sie alle besonderen Anforderungen für Verpackung und Beschriftung, wenn Sie Akkus von Dritten transportieren setzen. Stellen Sie safer, dass beim Transport kein Akku in Kontakt mit anderen Akkus oder leitenden Materialien kommt, indem Sie die freiener Anschlüsse mit Isolierband, nichtleitenden Kappen oder Klebeband schützen. Transportieren Sie keine Akkus,

die gebrochen oder undicht sind. Befragen Sie ihre Transportfirma nach weiteren Informationen.

RESTRISIKEN

Sogar wenn das Produkt wie vorgeschreiben benutzt wird, ist es unwilling ein gewisses Restrisiko vollständig auszuschlieben. Die folgenden Gefahren können bei der Benutzung entstehen, und der Benutzer sollealanders auf folgende Punkte achten:

Durch Larm verursache Verletzungen.
Tragen Sie einen Gehorschutz und schranken Sie die Belastung ein.
Schädigung des Augenlichts.
Tragen Sie einen Augenschutz oder eine Schutzbrille, wenn Sie das Produkt benutzen.
Durch Vibrationen verurschte Verletzungen.
Begrenzen Sie die Belastung. Siehe "Risikoverringerung".
Stromschlag nach Kontakt mit versteckten Kabeln. Halten Sie das Produkt nur an isolierten Flächen.
Durch Staub verursachte Verletzungen.

Staub durch den Betrieb des Produktes kann Atemwegsverletzungen verursachen. Tragen Sie eine angemessene Staubschutzmaske mit geeigneten Filtern, die Sie vor dem Staub des bearbeiteten Materials schützt.

RISKIOVERRINGERUNG

Vibrationen von in der Hand gehaltenen Werkzeugen konnen bei einigen Personen zu einem Zustand, der Raynaud-Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgeführ und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man Goes davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern:

• Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Gerats Handschuhe, um Hande und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt.
  Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern.
• Machen Sie regelmäßig Pausen. Beschreiben Sie die Beanspruchung pro Tag.

Sollten bei Ihnen eines der zuvor beschriebenen Symptome/Zustände aufreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie bezüglich der Symptome einen Arzt auf.

WARNING

Verletzungen können durch large Benutzung eines Werkzeugs entstehen oder verschlimmert werden. Machen Sie regelmäßig Pause, wenn Sie ein Werkzeug für lange Zeit benutzen.

1. Automatsches Spannfutter
2. LED, 3-strahlig
3. Drehrichtungswahlschalter
4. Ein-/Ausschalter mit variabler Drehzahlregelung
5. MAG TRAY Schraubenhalter
6. Bit-Halterung
7. Einzelnes Bit
8. Gurtelclip
9. Schraube für Gurtelclip
10. Batterieaufnahme
11. Handgriff, isolierte Griffläche

WARTUNG UND PFLEGE

WARNING

Das Produkt sollte nimals an die Stromversorgung angeschlossen sein, wenn Sie Teile zusammenbauen, Einstellungen vornehmen, reinigen, Wartungsarbeitendurchführren, oder wenn das Produkt nicht benutzt wird. Trennen des Produktes von der Stromversorgung verhindert ein unbeabsichtigtes Einsatzalten, das schwere Verletzungen verursachen konnte.

• Verwenden Sie zur Wartung nur Original Ersatzteile. Der Einsatz von anderen Teilen kann eine Gefahr verursachen oder das Produkt beschädigen.
• Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Kunststoffe können durch im Handel erhältliche Lösungsmittel beschädigt werden. Verwenden Sie einen sauberen Lappen für die Reinigung von Verschmutzungen, Karbonstaub usw.
• Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Diese chemischen Produkte enthalten Substanzen, die den Kunststoff beschädigten, schwächen oder zerstären können.
  Tragen Sie beim Arbeiten mit motorbetriebenen Werkzeugen oder beim Wegblasen von Staub immer eine Schutzbrille mit Seitenchutz. Tragen Sie außerdem bei staubigen Arbeiten eine Atemschutzmaske.
• Alle Reparaturen sollenen zur betteren Sicherheit und Zuverlösigkeit von einem autorisierten Kundendienst durchgefuhrt werden.

ÖLEN

Alle Lagerelemente in dem Produkt sind mit genug qualitativ hochwertigem Schmiermittel für die gesamte Lebensdauer des Produktes unter normalen Betriebsbedingungen geöhlt. Daher ist keine zusätzliche Schmierung erforderlich.

UMWELTSCHUTZ

Recycleln Sie die Rohstoffe, anstatt sie im Haushaltsabfall zu entsorgen. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOLE

Sicherheitswannung

CE Konformität

EurAsian Konformitätszeichen

Ukrainisches Prüfzeichen

Bitte lessen Sie die Anweisungen sorgfältig, bevor Sie das Geräteness einschalten.

Leerlaufdrehzahl

V Volt

Gleichstrom

Anzahl Umdrehungen oder Bewegungen pro Minute

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die ortliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

SYMBOLE IN DER BEDIENUNGSANLEITUNG

Hinweis

Drehzahl, Minimum

Drehzahl, Maximum

Mit den folgenden Symbolen wird die Bedeutung der verschiedene Risikostufen, die mit dem Produkt einhergeben, dargestellt.

GEFAHR

Bezeichnet eine unmittelbare Gefahrensituation, die, falls Sie es nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

WARNING

Bezeichnet eine mögliche GefahrensITUation, die, falls Sie es nicht vermieden, zum Tode oder schweren Verletzungen führen kann.

ACHTUNG

Bezeichnet eine mögliche GefahrensITUation, die, falls Sie es nicht vermieden, zukleineren und mittleren Verletzungen führen kann.

ACHTUNG

(Ohne Warnsymbol) Weist auf eine Situation hin, die zu Sachschaden führen kann.

LÄR KÄNNADIN PRODUKT

Se sidan 65.
par: Autoladdad chuck
12. Trestralars LEDs
3. Rotationsriktningsvaljare
4. Reglage for variabel hastigkeit
5. MAG TRAY skruvhallare
6. Forvaring av bits
7. Enstaka bit
8. Baltesklämma
9. Skruv for baltesklämma
10. Batteriport
11. Handtag, isolerad greppyta

UNDERHALL

WARNING

Hekommepeckar oprahn3aun

UypexJeHne

ceptnkaunn n 3kneptn3b1 «CepT3Kc

109044 PΦ, ropoД MockBa, 3-н

KpytnuKni

nepeynok, dom 11

YkpanHckn 3HaK cTaHdApTn3aun

IpeepnObn3oBaHneM np6opa BHIMATEbHO O3HaKOMbTeCb C daHHOH nHCTpykUne.

Ckopoctb Ha xOIOCTOM xOdy

Bonby

IOCTOHHHbI TOK

O60pOToB uNn BO3BpaTHO- NOCTyNaTeNbHbIX DnBHXeHN B MmHyTy

Otpa6oTaHHa 3nEeKtpoTeXHuecka npOyKUNI DOnkHA yHHTOxKaTbcB MecTe C 6bITOBIM OTXoAMN. YtINn3npYte, ecn nMeetcra CneuNaNbHOe TexHueckoe obopydOBaHne. IIO BOpocam yTNIN3auIN POKOHcyNbTpyntecb C MeCTbIM OprAHOM Bnactn INI INPepnpiTHe mPo3HNHOH TropOBNI.

O603HAUEHN B PYKOBODCTBE

PpimmeaHne

Der in thisem Informationsblatt genannte Schwingungspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutz werden um das Werkzeug mit anderen zu verteilenden. Er kann benutz werden, um eine vorausgehende Einschätzung der Exposition durchzuführen. Der genannte Schwingungspegel representiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutz werden. Mit entsprechenden Zusammengegenheiten oder bei schlechter Wartung kann der Schwingungspegel unterschied sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollte auch die Zeiten wenn das Werkzeug ausgeschellt ist, oder wenn es angeschieden aber nicht in Betrieb ist, in Betrachtziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ES ADVERTENCIA

Zusätzlich zu den gesetzlichen Rechten aus dem Kauf gilt für these Produkte die nachstehend aufgeführte Garantie.

1. Der Garantiezeitraum beträgt für Verbraucher 24 Monate und beginn mit dem Datum des Kaufs. Diese Datum muss durch eine Rechnung oder einen anderen Kaufebeleg Dokumentiert werden. Diese Produkte wurde ausschließlich zur privaten Nutzung durch Verbraucher entwickelt. Für den Fall einer professionellen bzw.kommenziellen Nutzung besteht daher keine Garantie.

2. Es besteht die Möglichkeit, für einen Teil des Sortiments der Elektrogeräte (AC/DC) den Garantiezeitraum über den offen genannten Zeitraum hinaus zu verlangern, indem der Verbraucher die Registrierung auf der Website www.pyorbitools.eu durchfuhl. Die Berechtigung der Werkzeuge für die Garantieveränderung ist deutlich im Geschäft und/oder auf der Verpackung beschreiben und in der Produktdokumentation erwartet. Der Verbraucher muss das neu erworbene Gerät online innerhalb von 30 Tagen ab dem Kaufdaten registrieren. Der Verbraucher kann das Gerät zwecks Garantieveränderung in seinem Wohnsitzland/Heimatland registrieren, wenn diese Land auf dem Online-Registrierungsformular aufgeführnt und die Option gült ist. Darüber hinaus muss der Verbraucher seine Zustimmung zur Speicherung der Daten geben, die online eingegeben werden müssen, und er muss die allgemeinen Geschäftsbedingungen akzeptieren. Die Bestätigung der Registrierung, die per E-Mail versandt wird, und die Originalrechnung mit dem Kaufdatum gelten als Beleg für die Garantieveränderung.

3. Die Garantiedeckt alle Defekte des Gerats während des Garantiezeitraums ab, die auf zum Zeitpunkt des Kaufs bestehende Verarbeitungs- oder Materialfehler zurückzuführen sind. Die Garantie beschrankt sich auf Reparatur und/oder Ersatz und beinhaltet keine anderen Verpflichtungen, insbesondere keinen Schadenersatz für Folge- oder Nebenschäden. Die Garantie gilt nicht, wenn das Gerat fehlherhaft eingesetzt wurde, gegensätzlich zur Bedienungsanleitung eingesetzt wurde oder falsch angeschlossen wurde. Die Garantie gilt nicht für Folgendes:

4. Schaden am Gerat, die auf unkorrekte Wartung zurückzuführen sind
   Geräte, an denen Veränderungen vorgenommen wurden

5. Produkte, bei denen die ursprüngliche Identifizierung (Handelsmarke, Seriennummer) unlesserlich gemacht, verändert oder entfern wurde
6. Schaden durch Nichtbeachtung der Bedienungsanleitung
7. nicht-CE-zertifizierte Geräte

Geräte, an denen durch nicht-qualifizierte Personen oder ohne vorherige Genehmigung von Techronic Industries Reparaturversuche vorgenommen wurden

—Geräte, die an unkorrekte Energiequellen (Ampere, Volt, Freqenz) angeschlossen wurden
- Schäden durch äußere Einflüsse (chemisch, physisch, Stöße) oder Fremdstoffe
normaler VerschleB von Ersatzteilen
- unangemessene Nutzung, Überlastung des Geräts
- Nutzung nicht genehmigter Zubehörteile oder Ersatzteile
-mit dem Gerat gelieferte oder separat erworbene Zubehorente.
Dieser Ausschluss beinhaltet, ist aber nicht beschränkt auf
Schaubendreher-Bits, Bohreinsätze, Schleifscheiben, Sandpapier und Klingen, Seitenführungen

• Komponenten (Ersatzteile und Zubehörteile), die natürlichen und normalen Verschleibercheinungen unterworfen sind, einschließlich aber nicht beschrankt auf: Service- und Wartungssätze, Kohlebursten, Lager, Spannfutter, SDS-Boheraufnahme /Bit-Adapter, Netzkabel, Zusammenhang griff, Transportkoffer, Schleifeller, Staubbeutel, Staubabsaurohr, Filzunterlegscheiben, Bolzen und Federn von Schlagschraubern usw.

• Zum Service muss das Gerät zu einer von RYOBI autorisierten Servicestation gebracht oder dorthin gesendet werden. Die Servicestationen für die einzelnen Länder sind in der folgenden List aufgeführrt. In einigen Ländern sendet ihr RYOBI-Änderer vor Ort das Gerä an das RYOBI-Serviceunternehmen. Beim Einsenden an die RYOBI-Servicestation solte das Gerät sichere verpackt sein, ohne gefährliche Inhalte wie Benzin, und es solte mit der Adresse des Absenders und einer kurzen Beschreibung des Fehlers versehen sein.

• Eine Reparatur bzw. ein Ersatz gemäß dieser Garantie ist kostenlos. Heraus ergibt sich weiter eine Garantieveränderung noch der Beginn eines neuen Garantiezeitauros. Die ausgetauschten Ersatzteile oder Werkzeuge gohen in unser Eigentum über. In einigen Länderm müssen die Zustellgebühren oder die Versandkosten vom Absender gezahlt werden. Ihr gesetzlichen Rechte aus dem Kauf des Geräts bleiben hiervon unberührt.
• These Garantie gilt in der Europäischen Union, der Schweiz, Island, Norwegen, Liechtenstein, derTürkei und Russland.itte wenden Sie sich außerhalb dieser Gebiete an ihren autorisierten RYOBI-Handler, um festzustellen, ob eine andere Garantie gilt.

AUTORISIERTER KUNDENDIENST

Besuchen Sie http://de.rybitools.eu/header/service-and-support/service-agents, um einen autorisierten Kundendienst in ihrer Höhe zu finden.

ES CONDICIONES DE APLICACION DE LA GARANTIA DE RYOB

DE KONFORMITÄTSERKLARUNG

Techtronic Industries GmbH

Hiermit erklaren wir, dass die Produkte

Schlagschrauber

Marke: RYOBI

Modellnummer: R18QS

Seriennummembreich: 44482801000001 - 44482801999999

den folgenden europäischen Richtlinien und harmonisierten Normen entspricht

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:2015,

EN 60745-1:2009+A11:2010, EN 60745-2-2:2010

RoHS Dokumentation ist gemäß EN 50581:2012 zusammengestellt

CC =

Andrew John Eyre (BEng, CEng, MIET)

Vizepräsident, Vorschriften und Sicherheit

Autorisiert die technische Datei zu erstellen:

Alexander Krug, Geschäftsführer

Techtronic Industries GmbH
