MODE D'EMPLOI R1280DBs EDIFIER

Français L'écoute de musique à volume extrême de manière prolongée peut affecter l'audition de l'utilisateur. Veillez à régler le volume à un niveau adéquat. Élimination correcte de ce produit. Ce symbole avise qu’en Europe, ce produit ne doit pas être éliminé avec les autres déchets ménagers.Recyclez-le de manière responsable pour promouvoir la réutilisation durable des ressources matérielles et éviter tout risque pour l’environnement ou la santé résultant d’une élimination non contrôlée des déchets. Pour retourner le produit usagé, utilisez les points de retour et de collecte ou contactez le vendeur du produit qui peut prendre en charge ce produit pour un recyclage respectueux de l’environnement. N’utiliser qu’avec le panier, le support, le trépied, le crochet ou la table stipulés par le fabricant ou vendus avec l’appareil. Faire attention lors du déplacement d’un panier/appareil combiné afin d’éviter des blessures en cas de renversement si un panier est utilisé.

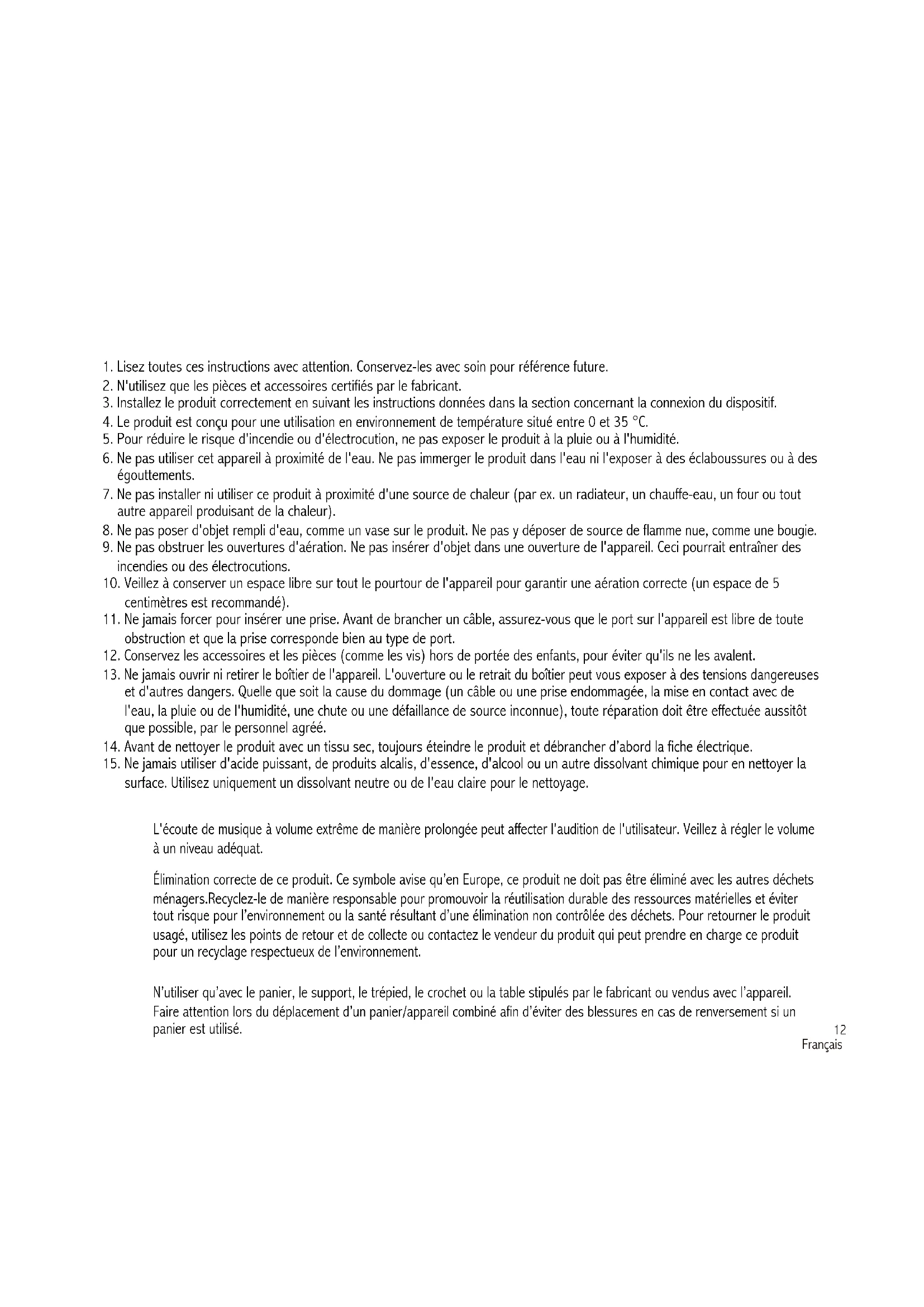

1. Lisez toutes ces instructions avec attention. Conservez-les avec soin pour référence future.

2. N'utilisez que les pièces et accessoires certifiés par le fabricant.

3. Installez le produit correctement en suivant les instructions données dans la section concernant la connexion du dispositif.

4. Le produit est conçu pour une utilisation en environnement de température situé entre 0 et 35 °C.

5. Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le produit à la pluie ou à l'humidité.

6. Ne pas utiliser cet appareil à proximité de l'eau. Ne pas immerger le produit dans l'eau ni l'exposer à des éclaboussures ou à des égouttements. 7. Ne pas installer ni utiliser ce produit à proximité d'une source de chaleur (par ex. un radiateur, un chauffe-eau, un four ou tout autre appareil produisant de la chaleur).

Ne pas poser d'objet rempli d'eau, comme un vase sur le produit. Ne pas y déposer de source de flamme nue, comme une bougie. 9. Ne pas obstruer les ouvertures d'aération. Ne pas insérer d'objet dans une ouverture de l'appareil. Ceci pourrait entraîner des incendies ou des électrocutions. 10. Veillez à conserver un espace libre sur tout le pourtour de l'appareil pour garantir une aération correcte (un espace de 5 centimètres est recommandé). 11. Ne jamais forcer pour insérer une prise. Avant de brancher un câble, assurez-vous que le port sur l'appareil est libre de toute obstruction et que la prise corresponde bien au type de port. 12. Conservez les accessoires et les pièces (comme les vis) hors de portée des enfants, pour éviter qu'ils ne les avalent.

Ne jamais ouvrir ni retirer le boîtier de l'appareil. L'ouverture ou le retrait du boîtier peut vous exposer à des tensions dangereuses et d'autres dangers. Quelle que soit la cause du dommage (un câble ou une prise endommagée, la mise en contact avec de l'eau, la pluie ou de l'humidité, une chute ou une défaillance de source inconnue), toute réparation doit être effectuée aussitôt que possible, par le personnel agréé. 14. Avant de nettoyer le produit avec un tissu sec, toujours éteindre le produit et débrancher d’abord la fiche électrique. 15. Ne jamais utiliser d'acide puissant, de produits alcalis, d'essence, d'alcool ou un autre dissolvant chimique pour en nettoyer la surface. Utilisez uniquement un dissolvant neutre ou de l'eau claire pour le nettoyage.Consignes de securite importantes

Français Ce symbole indique à l'utilisateur la présence de voltage dangereux non isolé à l'intérieur de l'appareil, qui pourrait être suffisant pour constituer un risque d'électrocution. Ce symbole est présent pour indiquer que le produit ne doit pas être ouvert et qu'il ne contient aucun composant remplaçable par l'utilisateur. En cas de besoin de réparation, apportez le produit au centre de service agréé. Ce symbole indique que le produit doit être utilisé uniquement en intérieur. Ce symbole indique que le produit est de CLASSE II, autrement dit à double isolation électrique et qu'il ne nécessite donc pas de mise à la terre. Avertissement sur l'alimentation électrique:

1. Placez le produit à proximité de la prise électrique pour une utilisation facile.

2. Avant utilisation, assurez-vous que le voltage délivré par la prise murale soit bien compatible avec le produit. Vous pouvez consulter les informations de voltage sur l'étiquette présente sur le produit. 3. Pour des raisons de sécurité, débranchez l'appareil pendant les orages ou lors des périodes d'inutilisation prolongées. 4. L'alimentation peut chauffer en cours d'utilisation normale. Veillez à ce que le lieu d'utilisation soit correctement ventilé et surveillez le produit.

5. Étiquettes d'avertissement apposées sur le boîtier ou au-dessous du produit ou de l'adaptateur secteur.

Les produits sans fils: 1. Les produits sans fils peuvent émettre des fréquences radio susceptibles d'interférer avec le bon fonctionnement normal des appareils électroniques et des équipements médicaux. 2. Éteignez le produit lorsque cela est requis. Ne pas utiliser le produit dans des centres médicaux, à bord d'un avion, dans les stations-service, à proximité d'un portail automatique, d'une alarme incendie ou de tout autre appareil automatisé. 3. Ne pas approcher le produit à moins de 20 centimètres d'un stimulateur cardiaque. Les ondes radio peuvent interférer avec le fonctionnement normal du stimulateur ou d'autres équipements médicaux. Lors de l’utilisation d’une prise au RESEAU ELECTRIQUE ou d’un coupleur comme dispositif de déconnexion ; ce dernier sera maintenu opérationnel.14 Français Contenu du l’emballage Télécommande Câble audio RCA - 3,5 mm Câble d’entrée en fibre optique Câble audio RCA-RCA Câble de connexion des haut-parleurs Remarque: Les images utilisées servent de référence uniquement, et peuvent ne pas correspondre au produit. Manuel d’utilisateur Haut-parleur actifHaut-parleur passif ON OFF OPT/ COAX LINE1/215 Français Illustrations

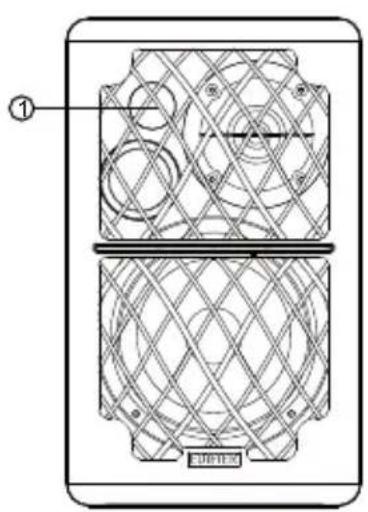

1. Récepteur infrarouge/indicateur de source

Rouge: mode optique/coaxiale Bleu: mode Bluetooth Vert: mode entrée ligne 1/entrée ligne 2

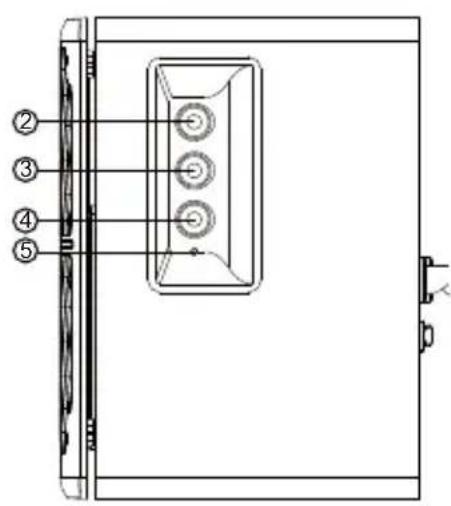

2. Réglage des aigus

3. Réglage des basses

4. Contrôle du volume principal/sélection de source

Pression brève: sélection de mode d’entrée (Entrée ligne 1

• Entrée ligne 2→Optique→Coaxiale→Bluetooth) Pression prolongée: allumer/éteindre Pression prolongée: déconnecter le Bluetooth en mode Bluetooth

5. Voyant d’alimentation

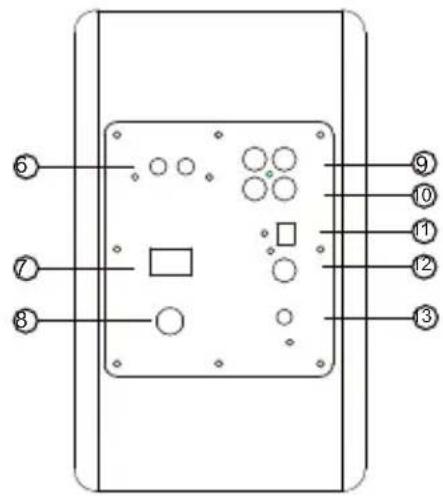

6. Connexion au haut-parleur passif

7. Interrupteur marche/arrêt

8. Cordon d’alimentation

9. Port d’entrée de ligne in 1

10. Port d’entrée de ligne in 2

11. Port d'entrée optique

12. Port d’entrée coaxiale

13. Port de sortie de caisson de basses

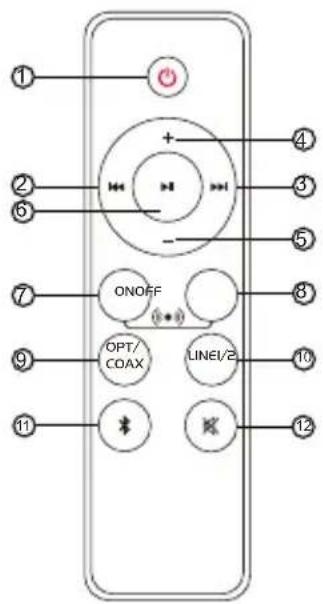

Français Télécommande

2. Piste précédente (mode Bluetooth)

3. Piste suivante (mode Bluetooth)

4. Augmentation du volume

5. Réduction du volume

6. Pause/lecture (mode Bluetooth)

7. Extension du champ sonore activée

8. Extension du champ sonore désactivée

9. Mode optique/coaxiale

10. Mode entrée ligne 1/entrée ligne 2

(maintenir enfoncé pour déconnecter les

Installation et remplacement de la pile Faites tourner le cache de la pile dans la direction de la flèche pour le retirer. Installez la pile CR2032 dans le sens correct dans le compartiment, puis fermez le cache. AVERTISSEMENT!

1. Ne pas avaler la pile, risque de brûlure chimique.

2. Le produit comporte une pile-bouton. L'ingestion de la pile peut entraîner des blessures et même la mort. Ne pas

placer une pile neuve ou usagée à portée des enfants. 3. Ne pas utiliser le produit si le cache de pile est manquant ou n'est pas fermé, et gardez la télécommande hors de portée des enfants.

4. Rendez-vous immédiatement à l'hôpital en cas d'ingestion de la pile.

1. Ne pas placer la télécommande dans un lieu chaud et humide.

2. Ne pas recharger la pile.

3. Retirer la pile avant une période d'inutilisation prolongée.

4. Ne pas exposer la pile à une température excessive, comme la lumière directe du Soleil, un feu ou similaire.

5. Risque d'explosion si la pile est remplacée de façon incorrecte. Ne remplacez une pile que par une pile du même

type ou de type équivalent.

ON OFF OPT/ COAX LINE1/2 PUSH17 Français Connexions Le port « Sub Out » sur le panneau arrière du haut-parleur actif comporte une fonction de détection. Lorsque le port est connecté à un caisson de basses externe, le niveau des basses du haut-parleur est réduit et les basses seront principalement prises en charge par le caisson de basse connecté. Power Off On

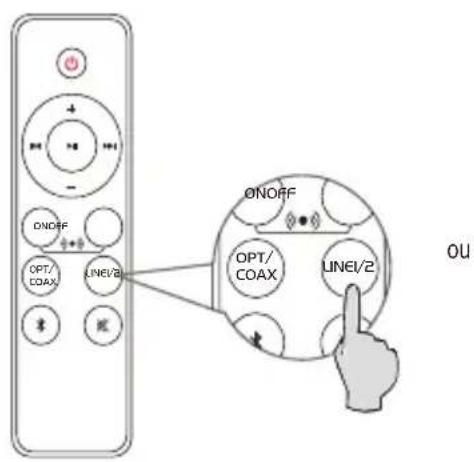

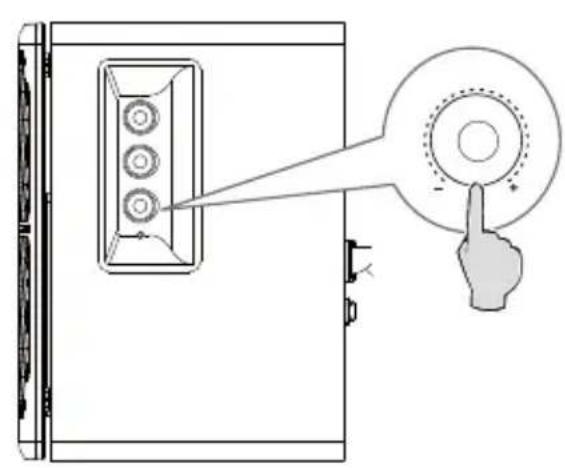

• Appuyez sur la molette « volume/input » sur le panneau latéral du haut-parleur actif ou appuyez sur le bouton « LINE1/2 » sur la télécommande pour basculer entre le mode entrée ligne 1 et entrée ligne 2. Le voyant vert clignote une ou deux fois.

• Connectez la source audio (téléphone mobile, tablette etc.) au port d’entrée « Line In 1 » / « Line In 2 » (faites attention à la correspondance des couleurs) sur le panneau arrière du haut-parleur actif à l’aide du câble audio.

• Lisez la musique sur l’appareil connecté et réglez le volume à votre convenance.

ON OFF OPT/ COAX LINE1/2 ON OFF OPT/ COAX RC80B LINE1/219 Français Mode optique/coaxiale

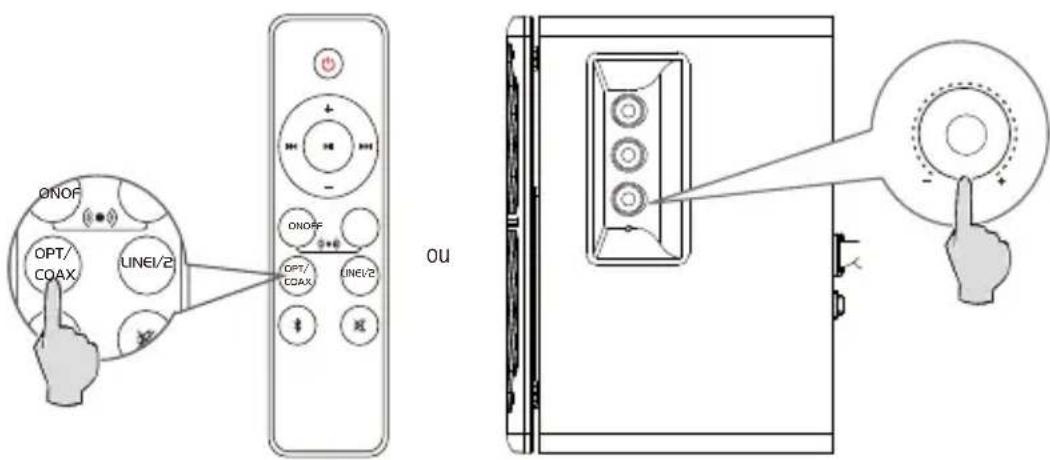

• Appuyez sur la molette « volume/input » sur le panneau latéral du haut-parleur actif ou appuyez sur le bouton « OPT/COAX » sur la télécommande pour basculer entre le mode optique et coaxiale, le témoin lumineux s’illumine en rouge.

• Connectez la source audio (lecteur Blu-ray, boîtier décodeur, etc.) au port d’entrée « OPT » / « COAX » sur le panneau arrière du haut-parleur actif à l’aide du câble audio à fibre optique ou du câble coaxial (non inclus).

• Lisez la musique sur l’appareil connecté et réglez le volume à votre convenance. Remarque: En modes coaxial et optique, seul les signaux PCM de 44,1KHz/48KHz ne peuvent être décodés.

ON OFF OPT/ COAX LINE1/2 ON OFF OPT/ COAX RC80B LINE1/220 Français

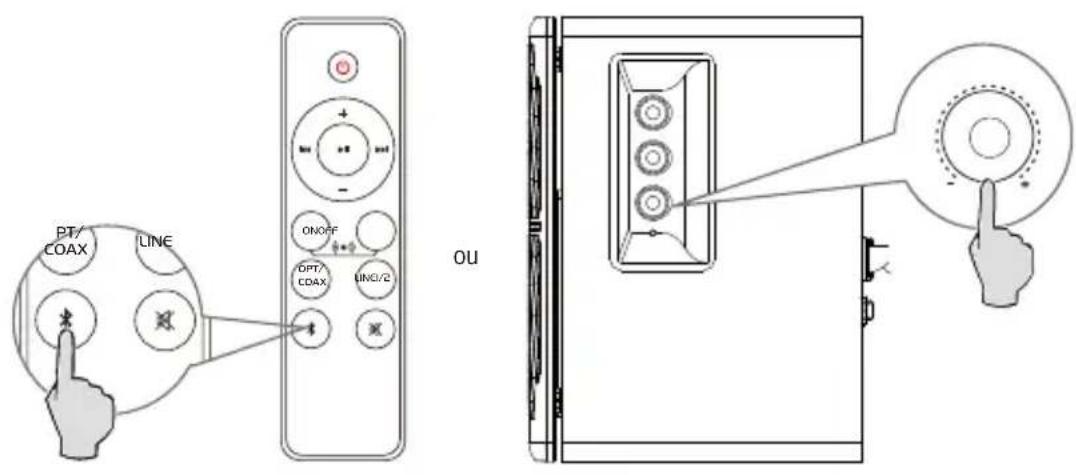

• Appuyez sur la molette « volume/input » sur le panneau latéral du haut-parleur actif ou appuyez sur le bouton « » sur la télécommande pour basculer entre le mode Bluetooth, le témoin lumineux s’illumine en bleu.

• Activez le Bluetooth sur votre dispositif source pour rechercher et sélectionner « EDIFIER R1280DBs ».

• Le code PIN de connexion par défaut est « 0000 », si demandé. Remarque:

• Pour profiter pleinement des fonctions Bluetooth de ce produit, vérifiez que votre dispositif mobile prenne en charge le protocole A2DP (Profil de distribution audio avancée)/AVRCP(Profil de contrôle audio vidéo sans fil).

• La connectivité et la compatibilité Bluetooth peuvent différer entre les dispositifs source, selon la version du logiciel du dispositif en question. Mode Bluetooth

ON OFF OPT/ COAX LINE1/2 ON OFF OPT/ COAX RC80B LINE1/221 Français Caractéristiques techniques Puissance de sortie: R/L: 21W+21W Réponse en fréquence: 51Hz à 20KHz Source audio: Entrée ligne 1, Entrée ligne 2, Optique, Coaxiale, Bluetooth Déclaration pour l’UE Bande de fréquence: 2,402 GHz ~ 2,480 GHz Puissance de sortie RF:

20 dBm (EIRP) Il n'y a aucune restriction d'utilisation.22 Français Dépannage Pas de son

• Vérifiez que le haut-parleur est allumé.

• Essayez de monter le volume en utilisant le réglage de volume principal ou la télécommande.

• Vérifiez que les câbles audio sont bien connectés et que l’entrée est correctement réglée sur les haut-parleurs.

• Vérifiez s'il y a une sortie de signal provenant de la source audio. Connexion par Bluetooth impossible

• Vérifiez que le haut-parleur est réglé sur l’entrée Bluetooth. S’il est dans un autre mode d’entrée audio, le Bluetooth ne

connectera pas. Déconnectez tout appareil Bluetooth en maintenant enfoncé le bouton « » en mode Bluetooth, puis réessayez.

• La distance de transmission effective Bluetooth est de 10 mètres, veillez à ce que l'appareil est à portée.

• Essayez de connecter un autre appareil Bluetooth. Possible de démarrer le R1280DBs
